こんばんは


少し、追加でデザイン変更してみました。



横からのデザインも追加で、

そのうち、変更するかもしれません。

よろしくお願いします。

人生一度だけ、欲しいモノは、
どんどん、ジャンジャン、買おう、、、、

そう思う今日この頃で御座います。


さて今回は、
前に、AliExpressで、注文していた、
昇圧ドランスコンバータが、無事到着しました。



開封して見ると、取説一切無し、、、、
あら、、ら、、、

作動確認してＯＫ、、、


予備用に購入したけど、、、
使わないともったいないので、

コムス　にゃんこＲ
ダブル　昇圧トランスコンバータ
搭載予定です。

もう、車検が無いので、いじり放題、、、やりたい放題、、、笑
コムスは、最高である、、、


さて
次は、何買おうかな？？？？


さて、さて、、何か？？
珍しい、、電子パーツないかな？？？

おっと、、、
これは、、、

何だ？？？

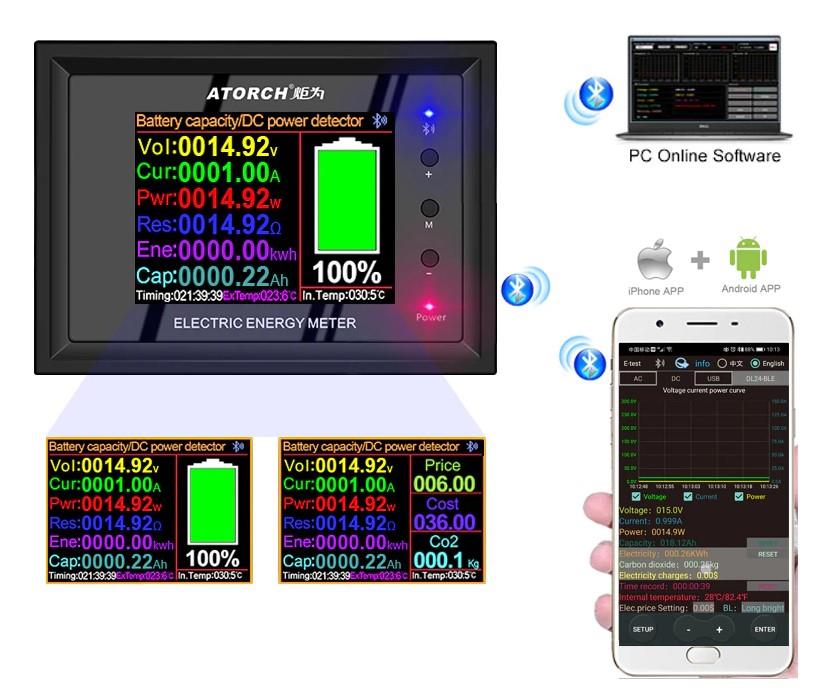

カラフル、、、
そして、携帯電話で、情報収集？？
データーロガー機能、、、？？？


メーターのデザインも自分好み、、、

カラーで、こういう商品は、
夜、、とてもキレイなんだよな、、、


ソーラー充電用、日産リーフのリチウムバッテリー３枚
監視用に、購入して見ました。

早く商品届かないかな？？？


みなさんも、
人生一度だけ、欲しいモノは、

どんどん、ジャンジャン、バリバリ買ってみては、
いかがでしょうか？？？、

無事、
３２０Ｗ ソーラーカー　コムス
完成したので、ご報告します。

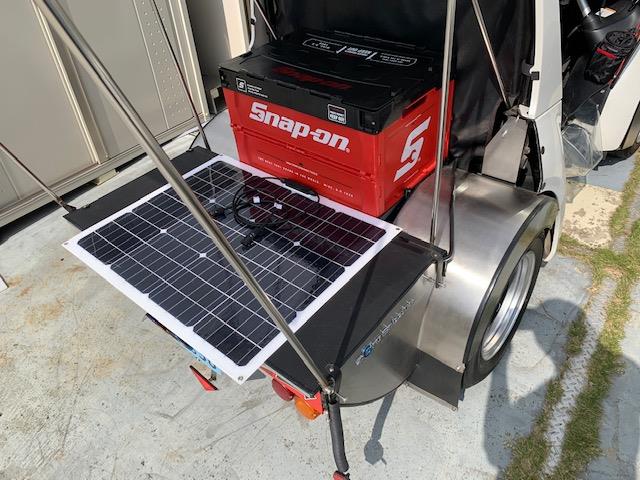

前回の様に、ソーラーパネルが飛び出るので、

スナップオンコンテナＢＯＸを
専用ステーを製作して、前に移動して、

下記の様に取付けました。


配線を伸びるようにして、
　ソーラーパネルは脱着式にして、
外して、
　タイヤの横に置いたり、
　車の後ろに置いたり、
　運転席のシートの上に置いたり、、、　

太陽の当るところに、移動できます。

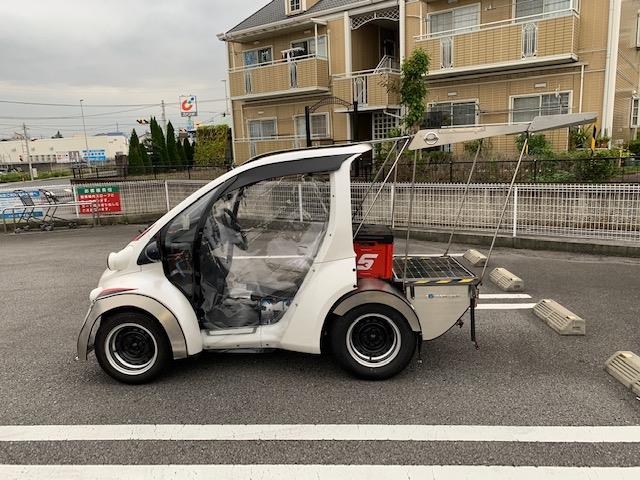

横から見ると、
こんな感じです。


また、みんカラ、
背景写真を更新しました。


よろしくお願いします。

アマゾンで注文した５０Ｗソーラーが到着しました。

２７０Ｗソーラーカーから、
３２０Ｗソーラーカーにバージョンアップ製作します。


まず、到着した５０Ｗソーラーパネルの確認をします。

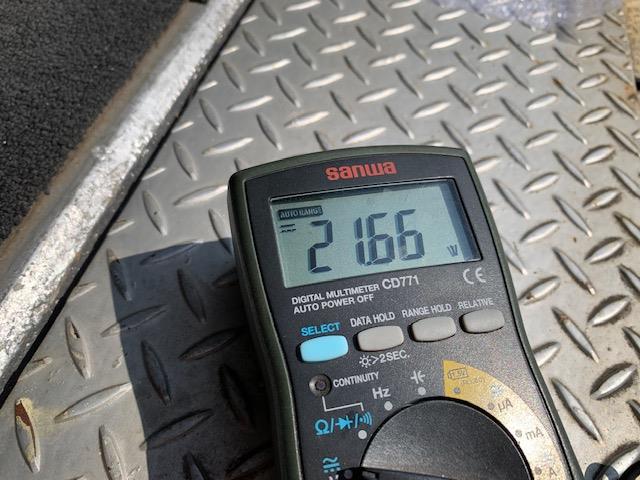

電圧値　２１．６６Ｖ

電流値　２．６５３Ａ

２１．６６Ｖ　×　２．６５３Ａ　＝　５７．４６Ｗ

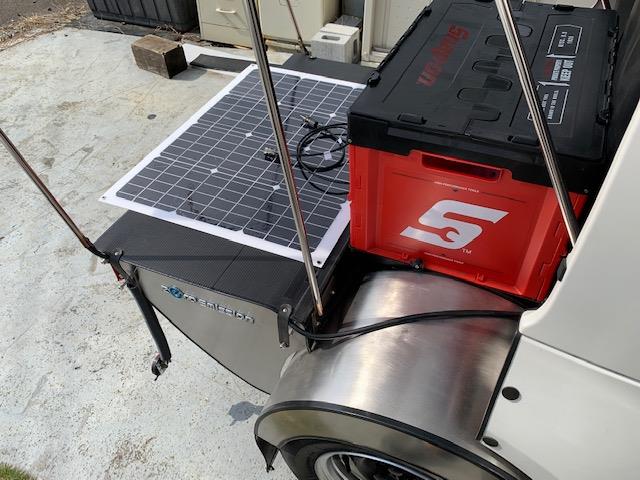

取付け位置は、こちらですが、
飛び出て、カッコ悪いので、、、

スナップオンコンテナＢＯＸ　を前に移動して、
取付けようと思います。
※盗難防止の為、ガッチリ取付けるので、取付けステーの変更／製作が必要です。

■２７０Ｗソーラー仕様では、
　　２００Ｗを駆動用
　　　　７０Ｗを外部／後付けバッテリー用＆補助バッテリー用
　　　　　　　　【切替スイッチ付き】　で運用

■３２０Ｗソーラー仕様では
　＋３２０Ｗソーラーを総動員して、駆動バッテリーに充電できる様にする
　　　切り替え式にして下記も
　＋常時７０Ｗソーラー充電ですが、曇りの日は、充電能力が落ちるので、
　　　　５０Ｗを応援に向かわせる、、
　　　　　　合計１２０Ｗで、
　　　　　　　　外部／後付けバッテリー用＆補助バッテリー用に充電できる様にする。
　＋夜間は、ソーラー充電できないので、外部バッテリーから補助バッテリーにＰＷＭ機器を使用して、
　　　　充電できるような仕組みにする

※駆動バッテリー充電には２４Ｖ以上、
　　　外部／後付けバッテリー用＆補助バッテリー用には、１４Ｖ以上必要なので、
　　　　　２つの５０Ｗソーラーを工夫して、切り替える必要がある。


これにより、真冬、本当に寒い時に、バッテリーヒーターを使用できるようになります。
※走行前は、約１時間前からバッテリーヒーターをつけてバッテリーを温めておくと良いかも、、、

自分自身に対して、、、

バッテリーヒーター必要なのか？？？？

自問自答して、、、、

答えは、、、真冬の外気温度５℃とかになったら、
　　　　　　　バッテリー温めて、その変化を見て見たくなった、、、
　　　　　　　　はたして？どれだけ温まるか？？？
　　　　　　　　　　ただ、それだけ、、、、、、笑

-------昔、昔話------------------
もう、ずっと前に亡くなった、
私のおじいちゃんの話、、、

戦時中？？？戦争前？？

東京電機大学に行って学び、、、
田舎には、当時無かった、
ラジオを作って持って帰ったら、


村中の人が集まり、
ラジオが鳴った瞬間、、、
大歓声、、、、、

おじいちゃんは、戦争中は、戦地に行かずに、
無線の修理疑技師として、活躍、、、

その血が私にも流れているのだろうか？？？
電気をいじっていると、何だか、
血が騒ぐ、、、、
嬉しい？？楽しい？？

おじいちゃんが生きていたら、
楽しく、このコムスを一緒に
フルチューンしているかもしれない、、、、

何だか、おじいちゃんが、近くで見ている様な
気がする、、、
--------------------

楽しみながら、車をいじっていきたいです。

よろしくお願いします。

あら、あそこのご主人、
また、あの変チクリン【変な】
車いじっているわ、、

と、近所のご婦人達には、
内心、思われているかもしれない、、、、、
笑、、、、

そんな事は、一切気にせずに、
楽しみながら、ガンガン車をいじっております。



今、私のコムス　にゃんこＲ　には、
合計、２７０Ｗのソーラーパネルが搭載されています。

前の月の２０２０年９月２２日に５０Ｗソーラーを購入し
自分でＧＴウイング風に設置しました。

今回、また、更に
　　５０Ｗソーラーパネルを購入しました。

え？？？何で？？また、、、、
　　そう、思われる方もいると思いますが、、、、

実は、５０Ｗソーラー＋２０Ｗソーラーで、後付けバッテリー／補助バッテリー充電は、
直ぐに充電完了して、

せっかく買った、５０Ｗソーラーのパワーを持て余してしまうのです。

なので、追加で５０Ｗソーラーを購入、

５０Ｗ＋５０Ｗで、１００Ｗソーラーにして、駆動バッテリーに、
追加で充電できる様にします。

もちろん、
回路図を書いて、
切り替え式で、

１２Ｖや２４Ｖに変換できるようにし、
駆動バッテリー／補助バッテリー／後付けバッテリー
のすべてに、
切り替えスイッチで充電できる様に、
構築します。

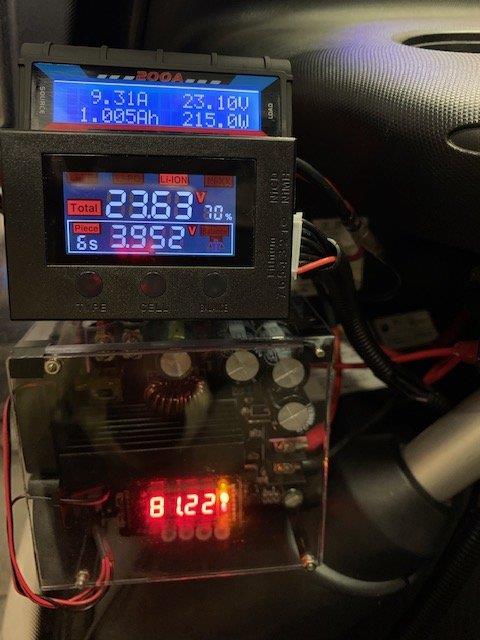

駆動バッテリー【リーフバッテリー１０枚】約８０Ｖには、
一旦、
リーフリチウムバッテリー３枚、約２４Ｖに
ソーラー充電してから、

昇圧トランスコンバータで、
８３Ｖ付近まで、昇圧し充電しています。

※このリーフバッテリー大容量なので、
　　なかなか、充電完了しません。

なので、２００Ｗソーラーから、
３００Ｗのソーラー充電できるようにします。
いや、ソーラーパネル、総動員して、
３２０Ｗで、充電できる様に、
回路図を書きました。



取付場所は、こちらへ、、、

前回の様に、ＧＴウイングで位置的にも考えさせられる、
取付場所ではなく、

スナップオンの工具箱の引き出しの上なので、
前回より、簡単に取り付けられますが、
ソーラーパネルが、少し飛び出すので、
スナップオンのコンテナＢＯＸを少し前に移動します。
※こちらのステー留め具もワンオフＴＩＧ溶接で製作します。

※ソーラーパネルのサイズは、70ｃｍ×51ｃｍに変更
　　【前回は102ｃｍ×34ｃｍ】


配線を長くしておいて、ソーラーパネル脱着式にして、
停車中は、タイヤの横に置いたり、後ろに立てかけて
使えるようにしよう、、、、

また、ソーラーを盗まれない様に、大音量のセキュリティーシステムも
つけよう、、、、

早く仕上げて、いろいろな場所に
コムスで出かけたい、、、、
そう思う、今日この頃です。

また、楽しみながら、車をいじっていきたいです。

よろしくお願いします。
