職場で共に勤務している先輩（同じ中学の3学年上）からの依頼を受け、HIJETのカーステレオを4スピーカー化させて頂きました。

先輩からは「ちゃんと工賃払うぞ〜😊」と言われましたが、今、自由に弄れる車がない私としましては、こんな楽しい作業をやらせて頂いて謝礼を受け取る訳にはいきません。実費のみで作業させて頂きました。

まず作業前の状況です。

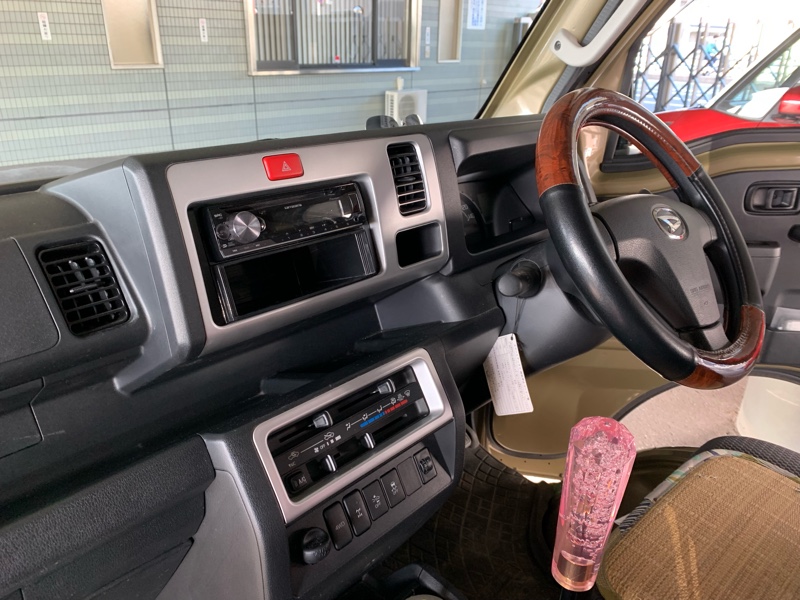

こちらの写真のように、現在はヘッドユニットとして、パイオニア製のCD・USBレシーバーDEH-4500が付いており、スピーカーは埋込型2個が👇の辺りに付いています。




先輩からの要望は、車室内を加工せずにスピーカーを2個追加して臨場感をアップしたいとのことでしたので、ヘッドユニットとの相性と、HIJETという車室内の狭さを考慮し、パイオニアのサテライトスピーカーTS-STX510-Bを使って4スピーカー化することにしました。

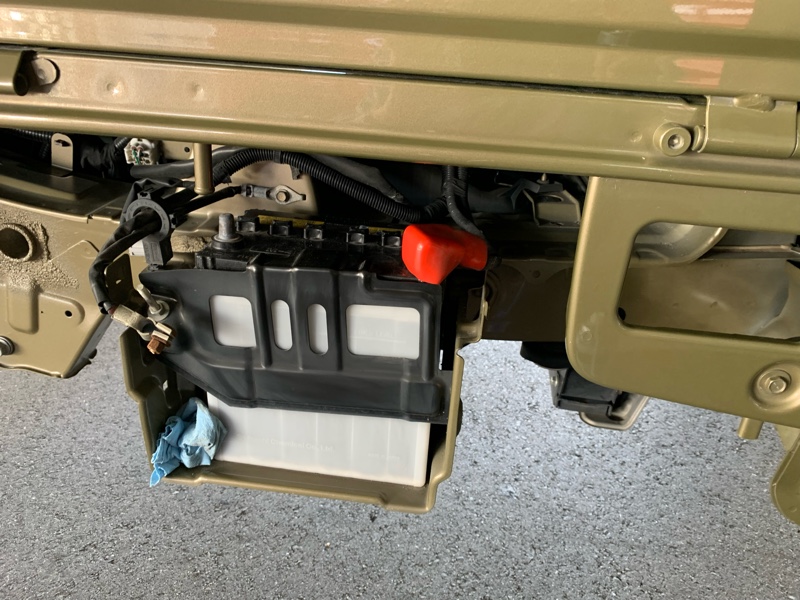

まず、電気系の作業をする上での鉄則に従い、荷台の右下にあるバッテリーを開け、マイナス端子を外しておきます。水色の紙くずみたいなのは、バッテリーの埃を綺麗に拭くためのペーパータオルですので、お気になさらずに😅

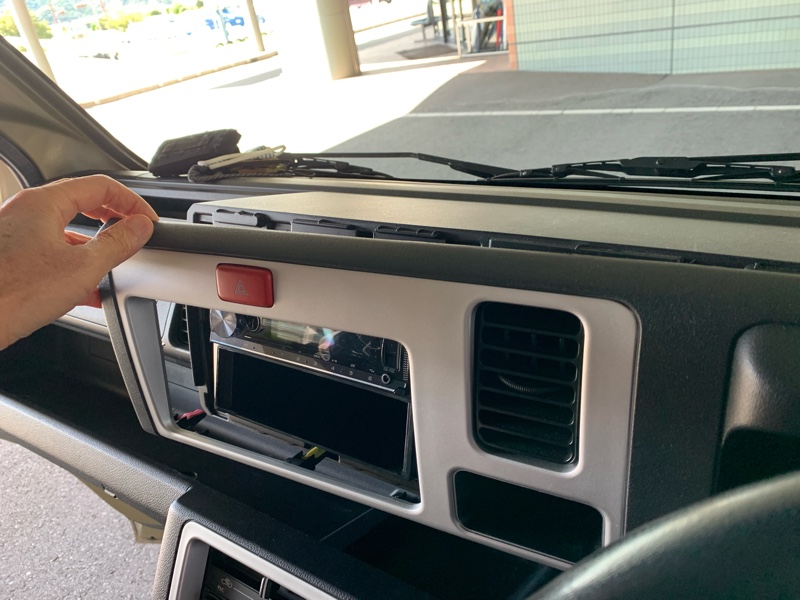

次に車内のインパネを外します。ここで以前購入していた内装剥がしに活躍して貰う予定でしたが、手で簡単に外れてしまいました😭
すべてハメ込み式でネジは一本も使われていません。バザードスイッチのカプラーを忘れずに抜いておきます。




無事に外れました。ヘッドユニットは、ネジ4本で固定してあるだけです。ついでにグローブボックスも左右に捻って外し、配線作業を容易にしておきます。




ネジ4本を緩めてヘッドユニットを引き出します。リアスピーカー用の配線を確認、左側が緑色、右側が紫色です。



スピーカーケーブルは、ミニに使用して非常に音が良かったBELDENの8470を使用しました。価格は3.5m×2本で2030円でした。配線の接続に使用するのは、エーモンのギボシ端子です。これらのギボシはすべて私の手持ちを使いました😊




サテライトスピーカーは、ヘッドレストの固定ネジを利用して、頭上の空間に取り付けます。これもミニのフロントスピーカーとして採用し、非常に音が良かったパイオニアのTS-STX510を使用しました。価格はAmazonで10100円（黒色）でした。

取り付けは、スピーカーに付属しているステーを利用して、何とかバランスよく取り付けることが出来ました😆（若干ですが、ステーの穴をリーマーを使って拡大しています）



あとは配線を見えないように隠し、インパネやバッテリー等を元に戻して作業完了です。（昔流行ったMTのシフトノブがなかなか良いです）




この後、ヘッドユニットを調整し、前後のスピーカーバランスを先輩の好みに合わせました。
最後に時計を合わせて無事に作業完了です。

先輩と2人で試聴しましたが、空間が狭いせいか、思っていたよりも遥かに迫力と伸びがある音になり、先輩には「こんなに違うんか〜😳　もっと早くやれば良かった〜😭」と言って頂きました。

私も楽しく作業させて頂き、非常に楽しかったです。先輩、ありがとうございました😆
