2018年に買った出張用ノートPC。M.2 SSDを２枚挿して使っているのですが、ノートPCという狭い空間に合うヒートシンクが見つからず仕舞いでした。ただ何か処理をさせていると軽く50度に達してしまう難点があり、昨日ネットでふと探してみたところノートPCでも使える高さ(厚み)のヒートシンクを発見したので早速購入してみました。


1mm厚のヒートシンク(x2)、0.5mm厚のサーマルパッド(x2)、1mm厚のサーマルパッド(x2)といった構成で、ノートPCの狭い空間では大変助かる仕様です。もちろん空間的に余裕がないため、1mm厚のヒートシンクと0.5mm厚のサーマルパッドの計1.5mmで取り付けです。
取り付けた後に思ったのですが、1mm厚のサーマルパッドでもいけそうです。

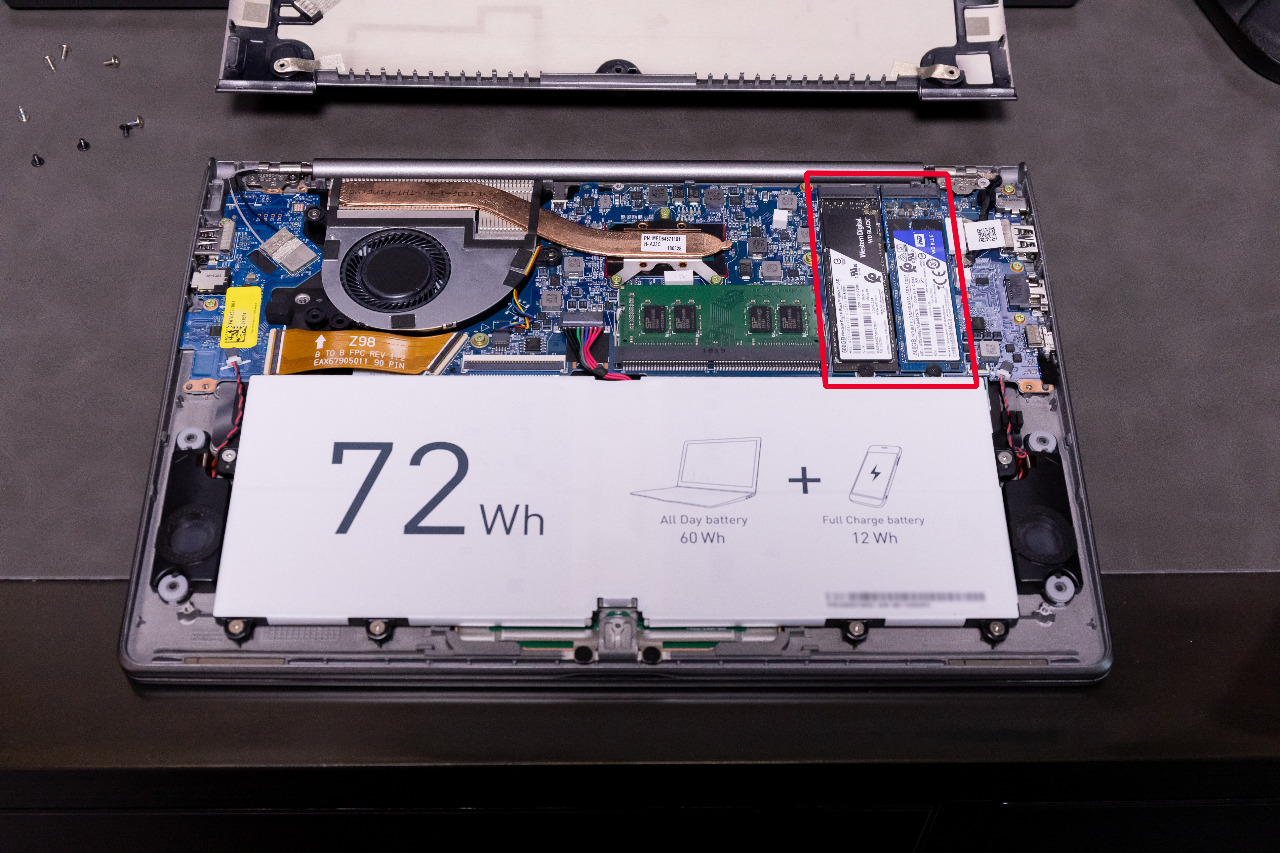

ノートPCを開腹すると右上の赤枠部分、左側がにNVMeのSSD(システム)、右側にはSATAのSSD(データ)を挿しています。ノートPC購入時は、256GBのSATA SSDが一枚挿してあるだけでした。拡張性があるノートPC素敵(笑



取り外したSSDがこちら。これに対してサーマルパッドをまず貼り付けます。

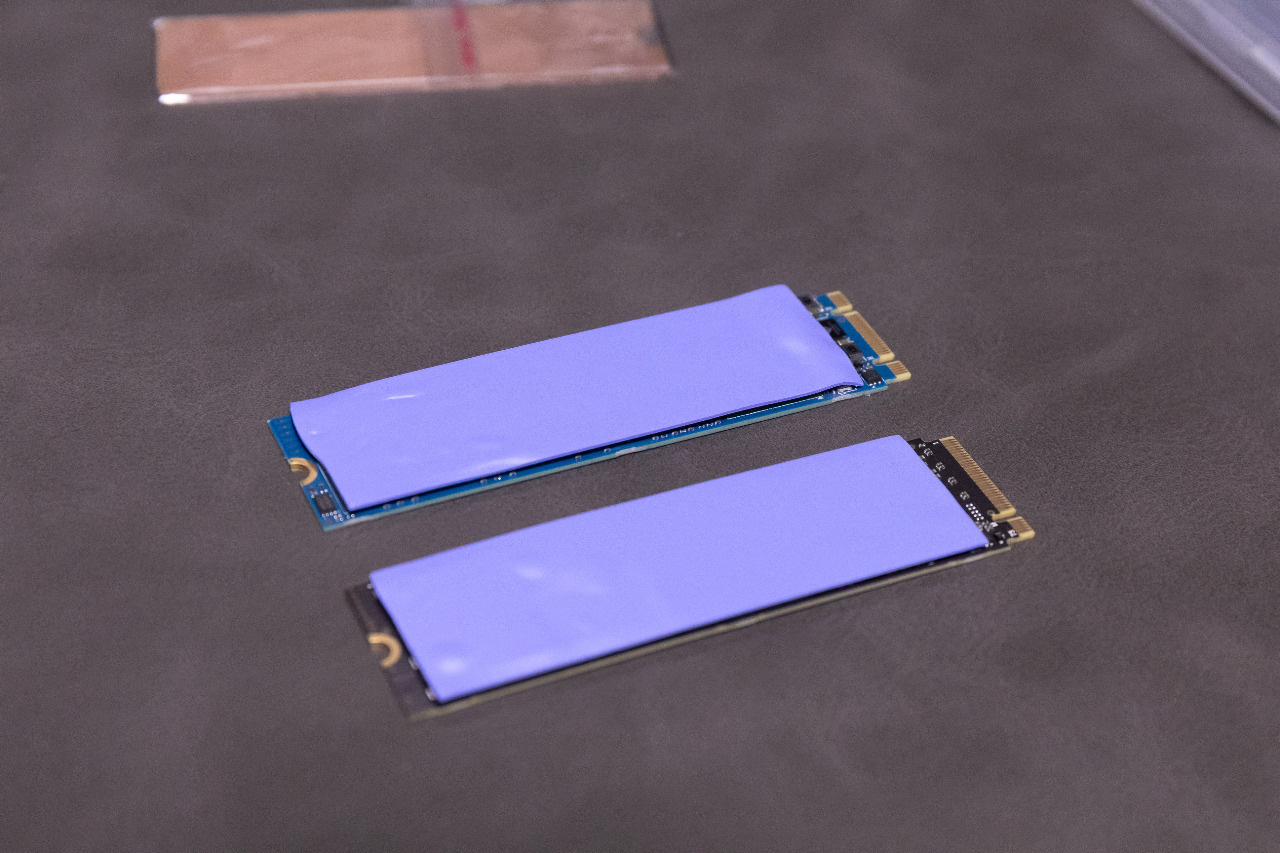

サーマルパッドを貼り付けたら、続いてはヒートシンクそのものを貼り付けます。

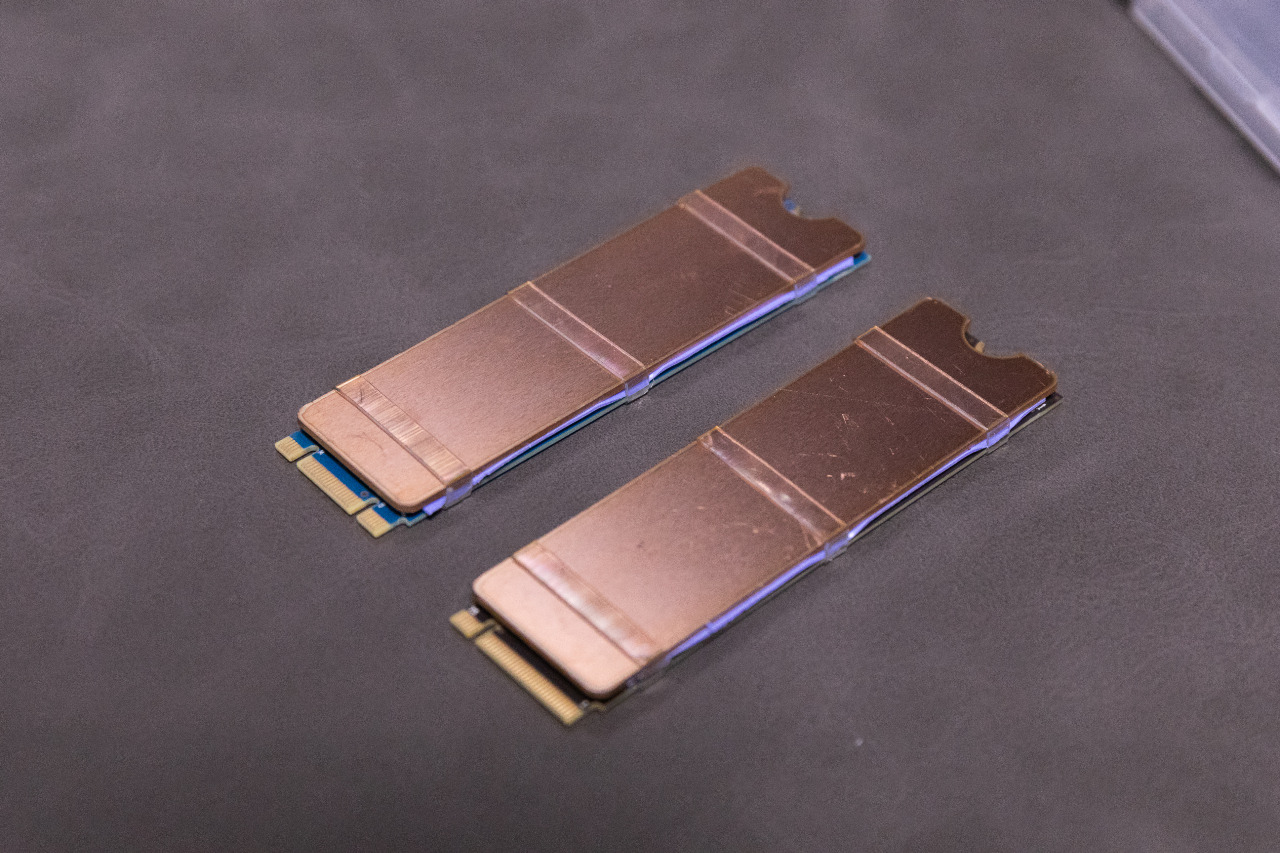

サーマルパッドの上にヒートシンクを貼り付けたあと、耐熱ゴムバンドで固定してあげれば完了です。簡単ですね。あとは取り付けてノートPCも元に戻せばあっという間に施工終了です。

検証した結果、ベンチマークをSSDに対して実行し負荷を与えても
　約50度　→　約40度　　※室温22度時
とヒートシンク取り付け前より10度も下がってくれました。これなら気温が高い日でもSSDが50度を超えて行くことも少なくなり安心できそうです。

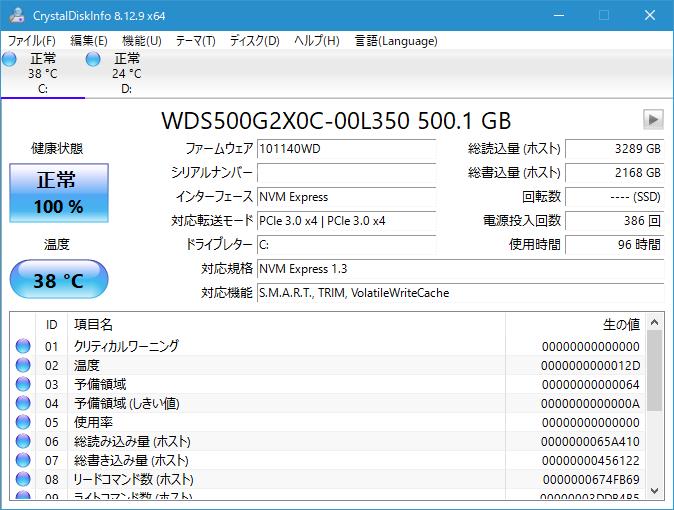

NVMe SSD (ベンチマーク実行中温度)

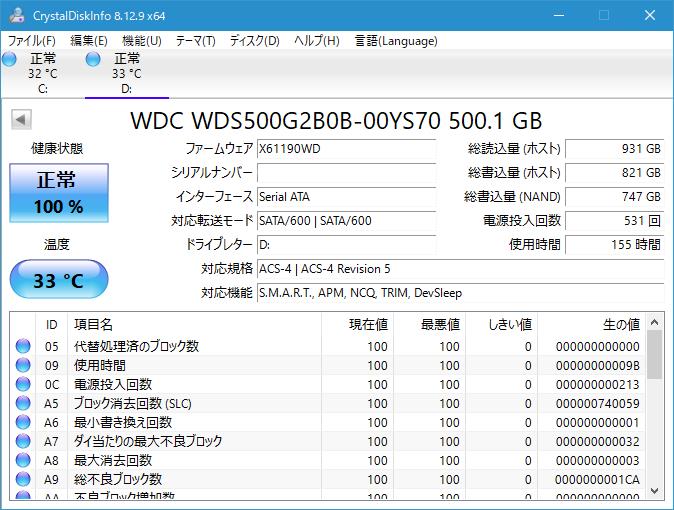

SATA SSD (ベンチマーク実行中温度)


全然余裕ですね。
2ピースセット1000円以下で購入できましたので、お手頃価格なのも良かったです。

ではまた。
