ども！

ハイドラのステッカープレゼントという記事を見たら
ステッカーがあってもいいな、と思い
ヒマだったのでシンプルな物を作ってみました。

フォトシールに印刷して、防水加工しただけですけどね！

どの程度の耐久性があるかは不明ですが
汚くなるまでor剥がれて来るまでは貼ってみようかと思います。


せっかくだからキャラも入れておけばよかったですかね～
あの・・・青いリスみたいな・・・


さて、どこに貼ろうかな。

ども！

あまりの暑さにぜんぜんやる気が出なくてヒィヒィ言ってる日々ですが
皆さんはいかがお過ごしでしょうか？

私はもちろん溶けて流れてますｗ(；´д｀)ゞ ｱﾁｨｰ!!
この時期は何時もながらツライですねぇ。


さて。

先日ついにスマートフォンという現代の神器を手にする事となりました。

前に使っていた携帯は４年ほど使ったものの、
電池のもちや機能になんら不満はありませんでした。

でも去年あたりからボタンが剥離して文字盤の奥にめり込み、
しまいには押せなくなるというイヤラシイトラブルに見舞われるようになりました！

その都度引っ張り出して両面テープで貼り付け、修復しつつ使っていたんですけど
最近では修復できない部分まで減り込みが始まってしまったので・・・

お前はもう十分がんばった・・・！

ということで、渋々買い換えました。


憧れのスマートフォン・・・！というわけじゃないので
スマホになってもぜんぜん心が躍りませんｗ
むしろ画面につく指紋が気になって仕方ない！

電池のもちやら色々不安はありますが、
これから長く使っていく事になるであろうスマホ、
お触りしまくって使い方を覚えたいと思います・・・

でもその前にスマホのカバーを作ろう、そうしよう！


あ、それとせっかくスマホになったということで「ハイドラ」はじめてみました。
気付かない事も多い上に、決まったルートでしか起動してないですが、
遭遇した際にはよろしくお願いしますｗ

ども！
珍しく連日の更新です。

暑い時期は外で作業するのもイヤになってくるので
屋内で出来る電子工作をして遊んでたりするのですが・・・
ドツボにハマりました。

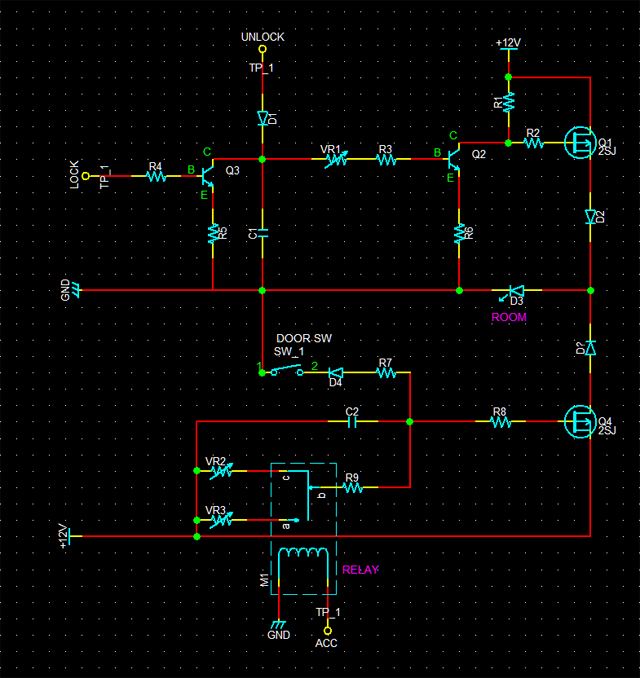

ルームランプを残照させる回路の、
グレードアップ版みたいなモノを考えてるんですけど
考えすぎたせいか頭の柔軟性が無くなり、
まったく思い付かなくなったんですよねぇ(；´Д｀A


目標にしている動作は、

・キーレスアンロックでルームランプが点灯

・車に乗り、ドアを閉めると数十秒の残照の後消灯
または、
・キーをACCまで回すとルームランプ消灯

・降車してルームランプが点灯中、キーレスロックでルームランプ消灯

というモノです。


現在は上の三つ、
アンロックでランプ点灯、残照後に消灯、ACCでランプ消灯
辺りまでは理解してるんですが、最後の

降車してランプ点灯中にドアロックでランプ消灯

の部分でワケ解らなくなりました･･･！ヽ(ﾟ∀｡)ﾉ

ドアを開閉せず、キーレスのロック/アンロックだけで行う場合は
アンロック→点灯、ロック→消灯、となってくれますが、

ドアを開閉すると残照回路が作動しますので
その時にロックしても残照回路のコンデンサが空っぽになるまではランプが消えません･･･。

それならドアロック信号で残照回路のコンデンサも
強制的に放電させちゃえば消えるんじゃないか、と思ってるんですが
どうやればいいか解らなくなり、詰まりました。

（部品の向きとか、かなりテキトーです）


最近、友達の車用にセキュリティースキャナーやルームランプ、
車速検知回路等を悩みながら作っていたのですが
それらが私の頭の中で、全てこんがらがっている模様ですｗ
マザーボードのコンデンサのように、頭がパンクしてるよ＼(＾o＾)／


無駄に考え過ぎてるんでしょうか。
こういうときどうやってやるんだっけ･･･ウーン･･･
ど、何方か教えてください・・・(´Д⊂

ども！
連日暑さが増していく毎日ですが、皆様いかがお過ごしでしょうか？

今年は出来る限り、ギリギリまでエアコンには頼らないでいこう！なんて思ったものの
わずか数日で心が折れ、今ではすっかりエアコン依存です。

エアコンさいこー(*´Д`)


さて久々の本日のお話。

ちょっと前からドライブレコーダーをくっつけてるのですが、
安物にはよくありがちな「ノイズ」がヒドイ現象が発生しておりました。

症状としては、
・ドラレコが起動しているとVICS受信できない
・ナビのGPS受信できない
・レーダーのGPS受信カナリ弱い

といった具合。

VICSもナビのGPSもロクに使ってないので、全然気にしてなかったんですが
使えるのに使えない機能がある、というのは納得がいきません･･･！

そこでノイズ対策を行う、ちょっと調べてみました。

本体をアルミホイルでくるんでみる、
とか
電源のマイナス側をボディアースに落としてみる、
とか
本体内部にノイズを遮断する素材を敷き詰めてみる、

などなど、色々な対策方法が見受けられましたが
その固体により効果はまちまちなご様子。

やはりノイズはマイナスがキモなんでしょうか。
試してみましょう、そうしましょう！

使う材料はアルミテープや銅などではなく、楽器に使われる導電塗料です。
その名のとおり、金属粉が入ってて電気を通す塗料です。
楽器のノイズ対策として使われるくらいだから、
ドラレコのノイズにも効果あるんじゃーないのー？なんていう安直な発想。

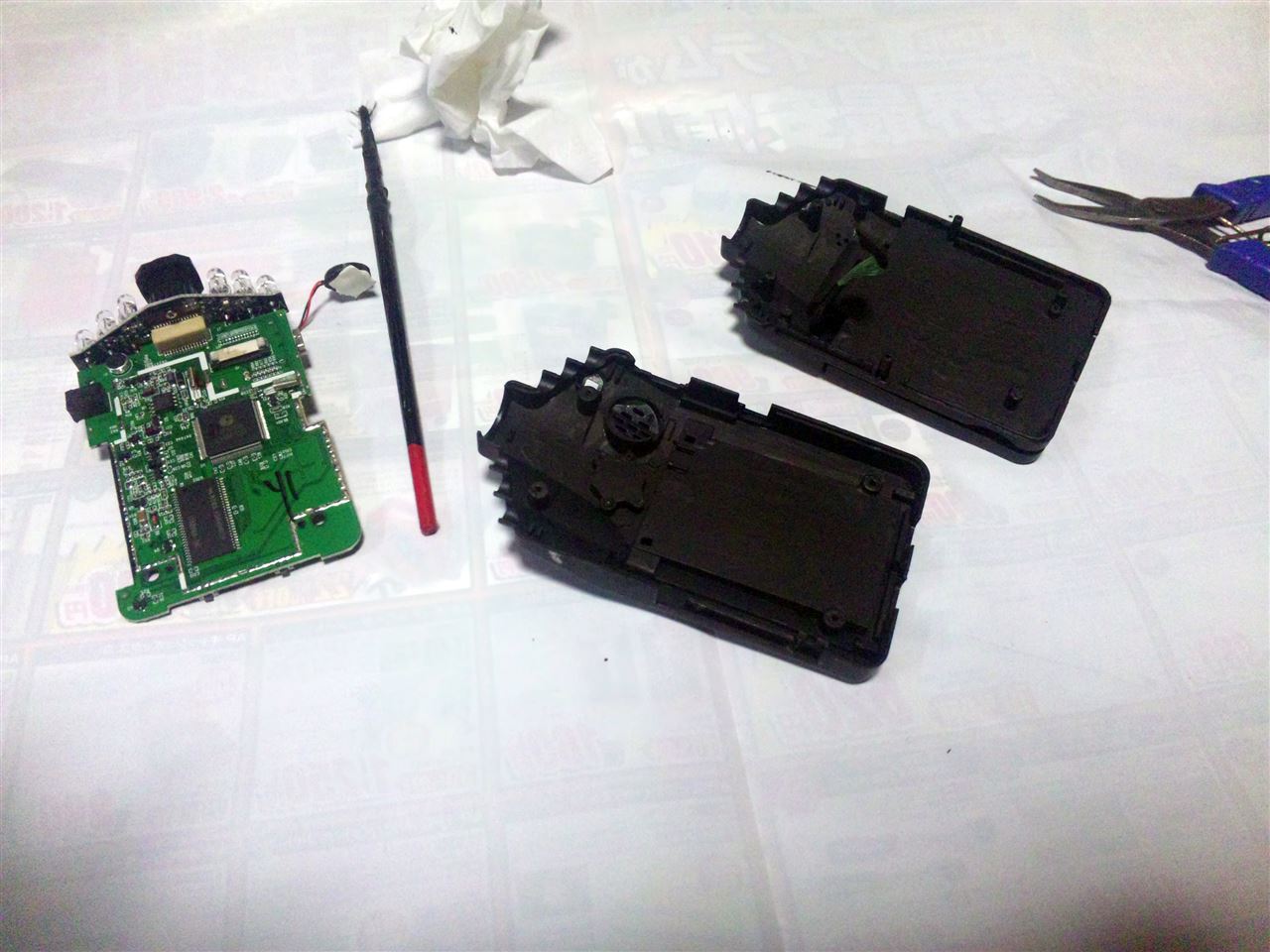

まず本体を分解したら、シッカリ塗ったくります。
厚すぎず、薄すぎず･･･ネジ穴にも忘れずに～。

乾燥中なんですけど、塗料も本体も黒いので全くわかりませんｗ

乾いたら基盤を取り付け、ネジを締める場所にもチョチョイと塗料を塗り
基盤のマイナスパターンとネジを繋げまして
さらに、電源コネクタのマイナス部と基盤のマイナス部にも
導電塗料で繋げてやって、組み立て。
塗ったくるだけの簡単な作業です！
（塗りすぎによるショートにはくれぐれもご注意ｗ）

これで、本体の内側が全てマイナスになりましたので
ノイズを遮ってくれるのではないでしょうか。


車にくっつけて動作を確認してみたところ
VICSは相変わらずダメ（コレはアンテナが原因なのかもしれません）でしたが
GPSはシッカリと補足するようになりました。

前よりは良くなってそうですね。

これだけのために導電塗料を買うのがチョ～ット手間ですが、
内部に銅板を敷き詰めたりするよりは全然お手軽なので
ドライブレコーダーのノイズ対策の一手として、どうでしょうｗ

写真とってきましたー。

どの角度から撮るのがいいのかよくわかりませんで･･･
ちょっと分かりづらかったらスイマセンｗ

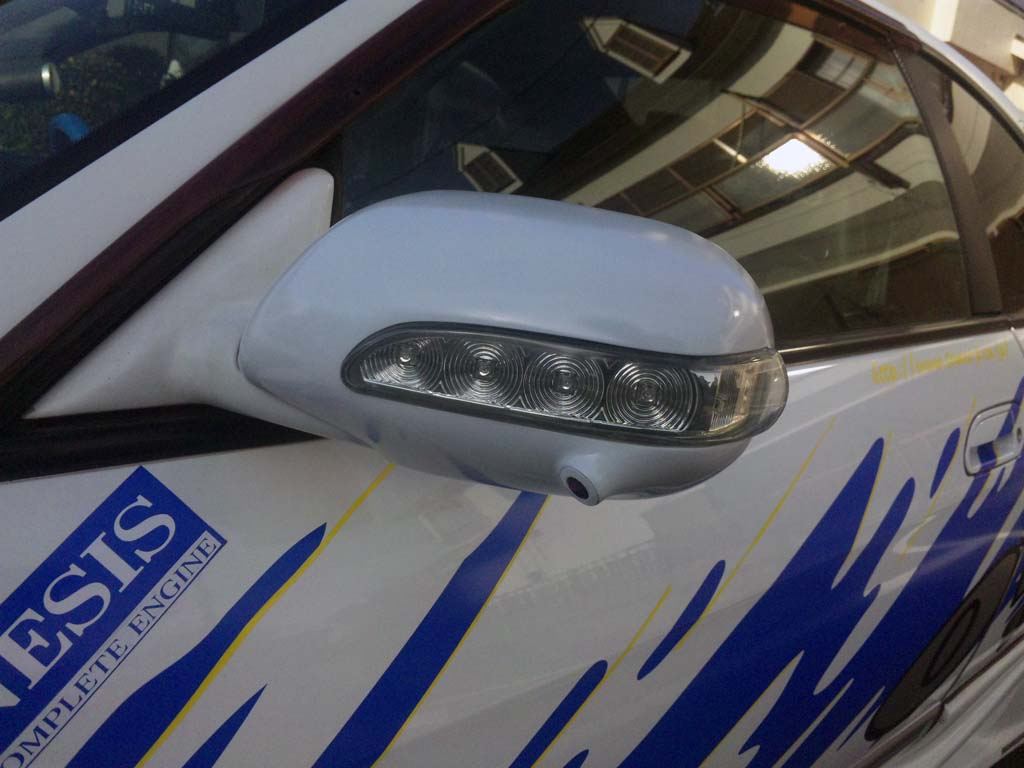

カメラの見た目（外観）は、

こうなりました。

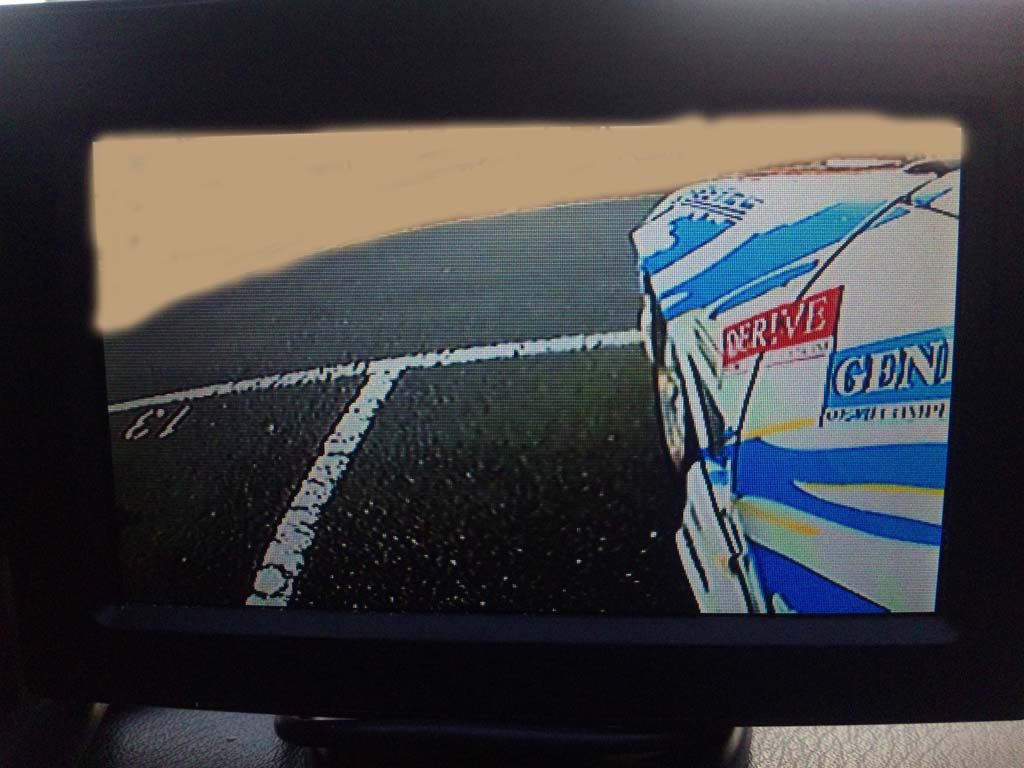

ダッシュボード上に設置したモニターからは、
こんな感じで見えまーす。

修正した部分が大きすぎて、これまた見づらくてスイマセンｗ

気に入らない部分が出てきたら、そのうち改修するかもしれませんが
今は満足なので、これでサイドカメラ完成ですｗ
