作業日：2008年8月23日

リモコンエンジンスターター取付　　その1

Item: リモコンエンジンスターター取付 その1
Author: タンチンプニン

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	中級
作業時間	3時間以内

[大きい写真で見る]

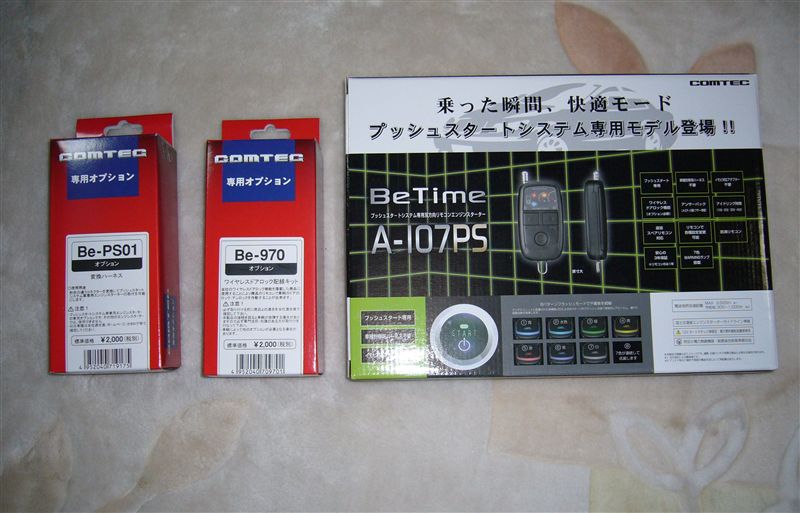

DOPのリモコンエンジンスターターは、非常に高額な為コムテックのプッシュスタートシステム車専用A-107PSを取付ました。写真左Bp-PS01は、フットブレーキSW信号変換用ハーネス、Be-970は、リモコンで始動後は、純正キーレスが使えない為A-107PSのリモコンでドアロックを解除する為の配線キットです。

[大きい写真で見る]

A-107PSの付属品一式です。Zioの場合、車種別のハーネスは、必要なく付属のハーネスのみで取付可能です。

[大きい写真で見る]

最初に、インストルメントパネルクラスターRHを外します。

[大きい写真で見る]

パネルを外すと、奥にECUユニットとコネクターが見えます。　　（赤枠）

[大きい写真で見る]

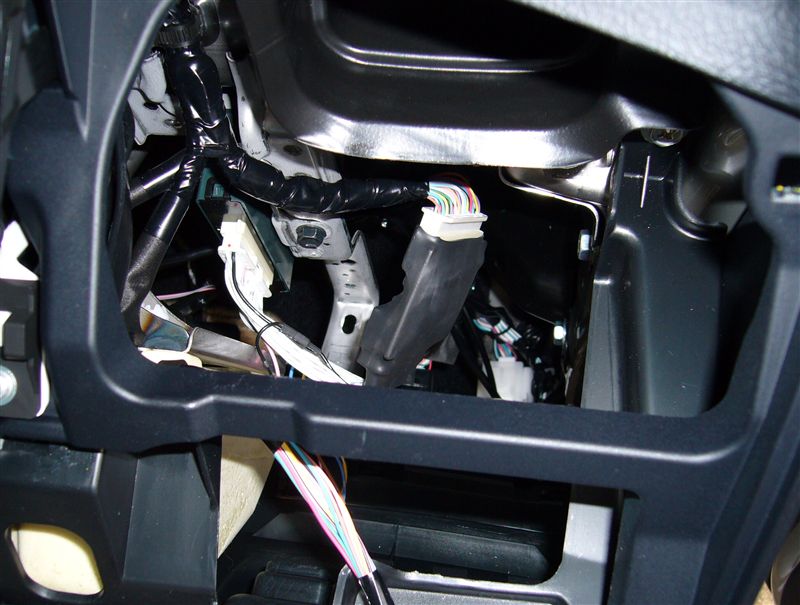

このコネクターを外して、A-107PS付属のハーネスを割り込ませます。

[大きい写真で見る]

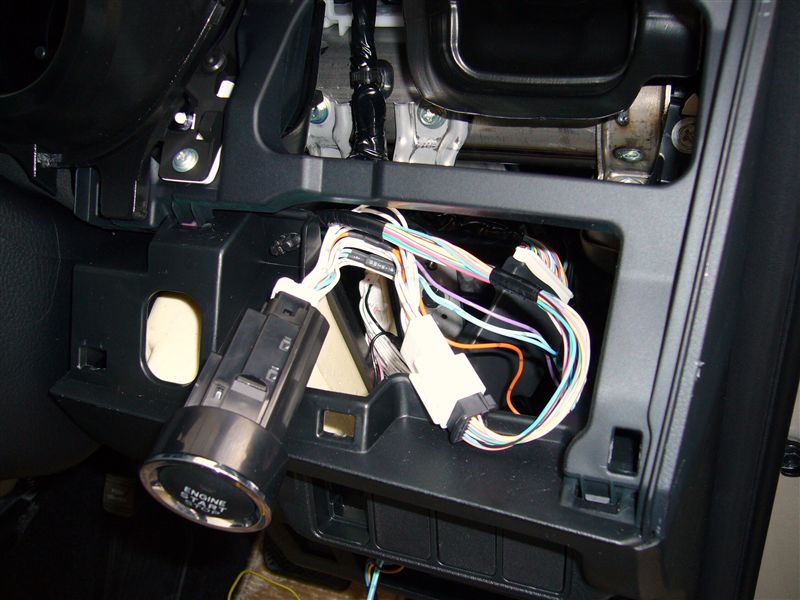

次に、車両のプッシュスイッチ裏のコネクターを外し、同じくA-107PSのハーネスを割り込ませます。

[大きい写真で見る]

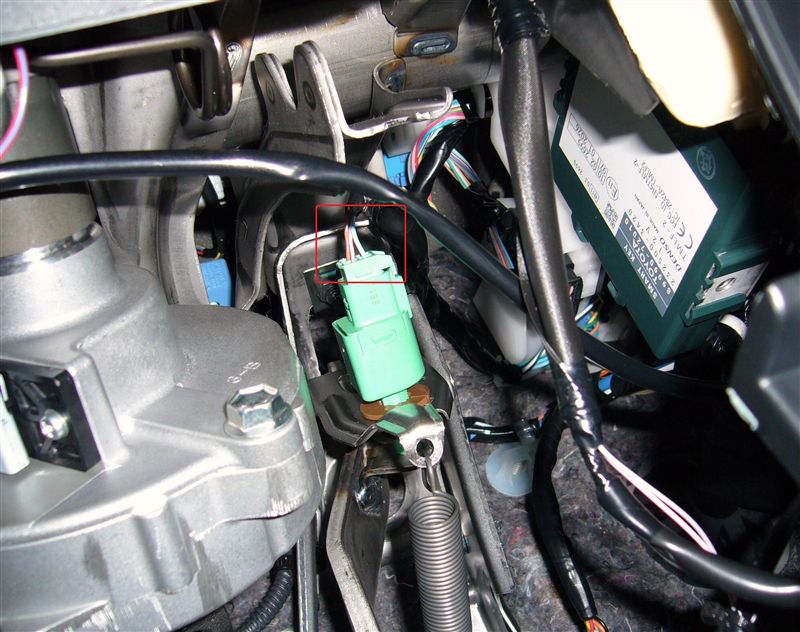

次は、フットブレーキSWのコネクター（赤枠）にA-107PSのハーネスを割り込ませるのですが、Zioの場合そのままでは、接続する事が出来ません。

[大きい写真で見る]

そこで、変換ハーネスBe-PS01を使用します。
長/短２本の変換ハーネスでコネクターの形状を合わせ、接続可能となります。

（その２）に続く
