前回、額縁まで作りましたが、今回はベースと結合させました。

全国オフまであと3日くらいしかないですが間に合うかなぁ？・・・((((;ﾟДﾟ))))


当初の構想ではこんな感じでベースに額縁貼り付けて、ベースと額をパテで整形して一体感出せばいいかなぁ～と思っていましたが、なんかあまりにもなので・・・


ベースを繰り抜いて、少し額縁の下方を埋め込み一体化させることにしました。そのぶん額縁の上方が浮き立っちゃいますが、元々違和感あるし、まぁ許容範囲かな？と。

当初構想は、ダッシュボードの上面にフード状に回りこませるような造りにしようと思っていましたがやめました。

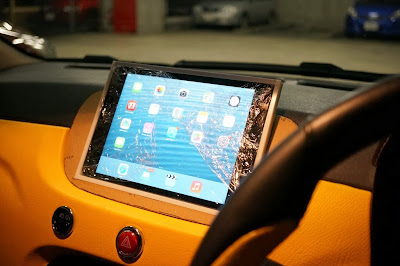

こんな風に額縁の下方を沈め込んで立たせてもいいかな？とも考えました。そうすると画面が立ってさらに良くなる感じです。でもLightningコネクタの部分がかなり浮いてしまってその処理に悩むので却下しました。

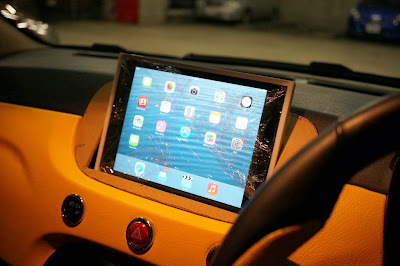

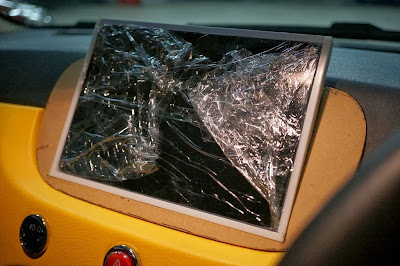

最終的にこの形に。画面が立ってなく、ちょっと寝てしまうので昼間は陽が映り込んで見難いかなぁ？


パテ盛り。


ざっくり削りました。鬆(す)になってしまったところや、盛り忘れたところなどをチェックして、さらに盛っていきます。Lightningコネクタの部分の処理、どうしよう・・・(´･ω･｀)うまく造り込めるかな？

果たして間に合うのか・・・(ﾟдﾟ)!?
当日ガムテ&サフェーサー色とかで現れたらゴメンナサイ～

FIAT&ABARHT500全国ミーティング ホームページはこちら！

Facebookでも情報配信しています！

先日の続きです。この週末に一気に片付けようと思ってたのですが・・・息子の「遊ぼう～！」「やらして～！(手伝いたい)」攻撃に遭い、日中作業できなかったため、大きく進捗せず・・・(ﾉД`)

今週末の全国ミーティングまで間に合うのか？・・・((((;ﾟДﾟ))))


やっつけ養生テープをダンボールに貼って型紙を作成。クルマと合わせてみます。

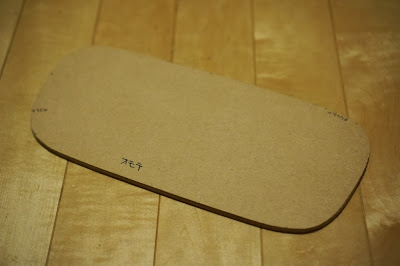

やっつけ型紙を使ってMDF板を切り出します。


やっつけボードが出来上がりました。

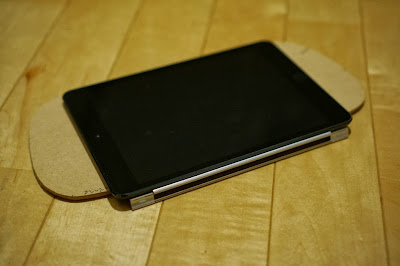

iPadを乗せてみます。やはり数cm飛び出しはどうしようもないようです(´･ω･｀)
ぶら下がっている銀色のステーのようなものは、フリップカバー(通称:お風呂の蓋)のヒンジの部分です。これのマグネットを使って脱着出来るように考えています。

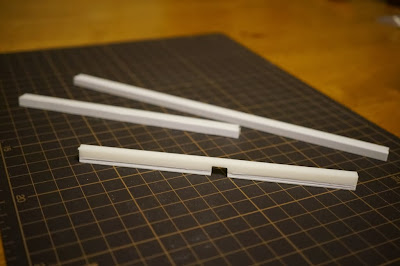

プラ棒、プラ板を使って額縁を作ります。額縁に横から差し入れるような方法もありますが、今回はマグネットを使って額縁に嵌める方法で固定する構想です。


これにパテ盛り、肉付けしてどうにか体裁を整えます。整うのか(ﾟдﾟ)!?


Audi A3のナビなんですが・・・こういう方が良かったかなぁ～？でもこの取付方だとiPadでは横からケーブル生えちゃうんですよね(´･ω･｀)


Lightningケーブルを通す穴も開けました。ケーブルを直に埋め込んじゃおうと思います。

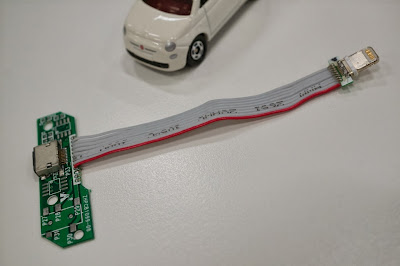

Lightningドック/クレードル(謎の中華製)をゲットして、中身使おうと思ったのですが・・・



先ず中身からして怪しすぎる！
ウレタンブロックとセロテープで支えてるのかよ・・・((((;ﾟДﾟ))))!


一応使えそうなんですが、フラットケーブルが硬くて使っているうちに金属疲労で切れてしまいそう(って言うか、既にコネクタ部分のハンダ付けしているところが切れた)なので、今回はちょっと見送り。

Lightning <-> USB変換コネクタを分解して、ケーブルはMicroUSB使うってのも今考えるとありだったかも？


話は変わって・・・

自分のiPad mini はwifiモデルなんで、GPS付いてません。この外付けのBluetooth GPSレシーバ Dual XGPS-150 を使います。iPadへはBluetoothでGPS情報を送ります。
#なんかうだうだしていたら、XGPS-160とか新しいのが出てるではないか(ﾟдﾟ)!


こんな感じで中に置く予定です。電源はMini USBケーブルで12V→5V変換アダプタから取ります。

ん～、あと数日で完成させられるのでしょうか・・・(´･ω･｀)

FIAT&ABARHT500全国ミーティング ホームページはこちら！

Facebookでも情報配信しています！

iPad mini Retinaが発表になりましたが・・・

もはや旧となってしまったiPad miniの話題です(´･ω･｀)


FIAT500にインストールするべく入手して塩漬けにしていたのですが、全国オフもあるし、宇都宮のフォーカルミーティングと山中湖のみんカラミーティングにもエントリーすることにしたし、少しは変化を付けなければ～とインストール開始しました(｀･ω･´)


エアコンダクト、オーディオをごっそり取り外しました。エアコン吹き出し口廃止を決意(｀･ω･´;;)

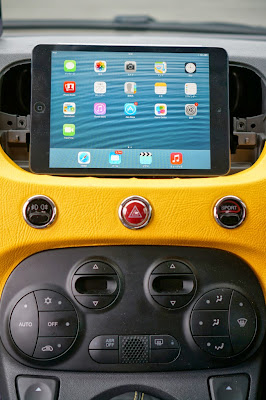

仮載せしてみたのですが・・・はみ出すじゃん(ﾟдﾟ)

採寸もせずに勢いでゲットしてしまった報いです(´･ω･｀)
ちょっとはみ出して不格好になってしまいますが、仕方ありません。それでインストールしますか orz


1DINヘッドユニット(DEH-P01)は助手席グローブボックス下にぶら下げることにしました。
既にもじゃもじゃ状態・・・


コレを入手・・・がしかし！ブラケットにヘッドユニットを取り付けるネジが付いてないではないですか！(本体付属のネジをお使いくださいとのこと)
・・・ってことで終了(ﾉД`)

某カー用品チェーンに買いに行きましたが、「ウチでは扱ってないですね～」と爽やかに回答されてしまうし、それでオーディオ売ってていいのか？載せ替えはしないからいいってか。。。

Amazonさんで頼もうとしたら、安すぎるため、\2500以上の商品といっしょじゃないと送らないよ！って言われるし(´･ω･｀)
探しまくって楽天にメール便で送ってくれる店を発見したので、そこで購入することにしました。間に合うのか!?


グローブボックスに吊り下げるブラケットを取り付け


採寸

しただけで終わりました。あと1週間、この週末だけで完成できるのか!?台風も来てるのに～((((;ﾟДﾟ))))

FIAT&ABARHT500全国ミーティング ホームページはこちら！

Facebookでも情報配信しています！

ナビはソニーのポータブルナビのNV-U2を使っていました。一度地図は更新したことがあるのですが、だいぶ古くなってきたので買い換えることにしました。運良く安く買える機会があったのもあります。
＃早くiPad2着けろって話もありますが・・・(;´д`)


NV-U2もシンプルなデザインで気に入ってたのですが、今回購入したNV-U77Vはもっとシンプル。気に入りました(･∀･)!

あーでも画面がテカテカ(･∀･)過ぎて、手の脂が目立ちます(´･ω･｀)



エニーズさんの記事を参考にクレードルをバラバラにしてPro Clipと合体させました。



これは以前からやっていたのですが、VICSビーコンのケーブルを短く詰めてます。余分な弛みもなくイイ感じです。


なんか画面の角度が上向き過ぎて、使っててすごく気になります。最初からそうだったら気にならないのかも知れないですが・・・

ナビのレスポンスはびっくりするほど向上されてます。長距離ドライブしたくなってきました～(´∀｀)

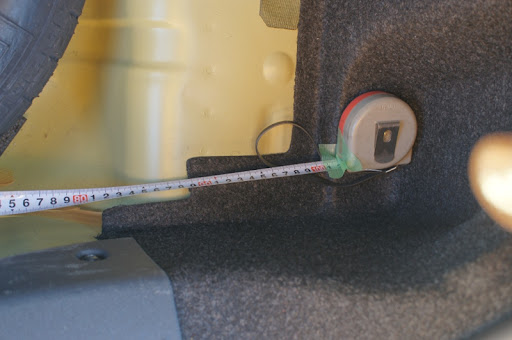

サブウーハ検討の続きでトランクスペース採寸してみました。






ザックリ、幅が101cmくらい、奥行きが53cmくらいです。スペアタイヤの深さが12cmくらいです。
トランクを覗いたときに手前になる逆凸部分の採寸がイマイチです。左右対称じゃなかったりするのかなぁ？ダンボールでも使って型紙作りながら対応しようと思います。



エンクロージャはこんな箱になるのかな？

背圧処理的に背面を斜めにしたほうがいいっぽいのですが、容量をガッツリ持って行かれるのでどうかなぁ・・・？レアルシルトディフュージョン貼って逃れるわけにはいかないですかね？あとそもそも極低音(100Hz~20Hzくらい)の反射ってどうなのかなーともありますし。もうちょっと考えます(･ω･)

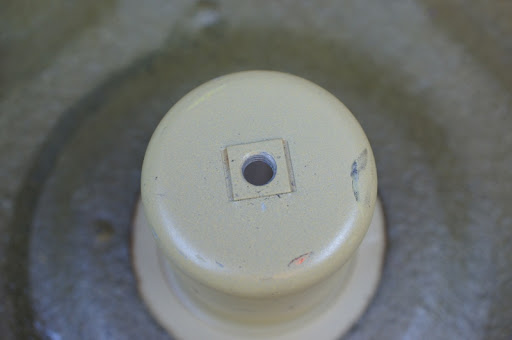

エンクロージャの車両への固定はスペアタイヤのブラケットを使って行おうと思います。

あーあと、スペアタイヤのブラケットを外して・・・ってアドバイスを頂きましたが、カットするにはなんか勇気が要りそうです(;´д`)

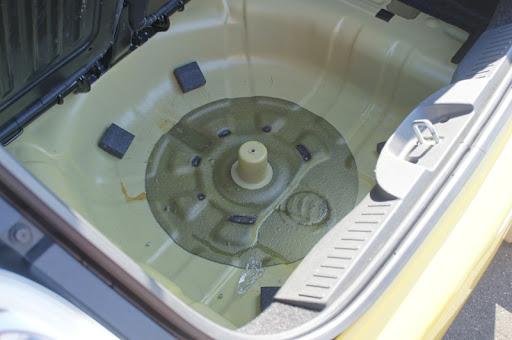

地面が見えます・・・(ﾟ∀ﾟ;)
コレが無いほうがスペアタイヤのスペースをバッチリ使えるのでよいのですが。。。
