ANT竹竿5.5ｍ→11m伸ばしました。

７㎒のダイポールと1.8㎒ダイポールのポールを廃止して
１本の兼用ポールとして11mに伸ばしました。

給電点ともう片方のラインは13Ⅿのコン柱に有りますのでなかなか素晴らしいのですが

こちら側は７MhzDPは5.5ｍの竹竿
1.8㎒DP７ｍの足場用木
そこで
竹鋸担いで竹藪に分け入り
11ｍの竹を5.5ｍに分割して竹藪からトラックで運び
自宅にもって帰って
竹を繋ぎ直して11ｍの竹竿アンテナとしました。

ＳＷＲ計の針が動きません。

アイコムのIC721
買った当時は最新式のHF帯ゼネラルカバー送受信機
1.8㎒帯の拡張とついでに７㎒帯拡張をやってみた。

アイコムは親切で自分で改造する方法を自社hpで確り掲載してくださる。

と、
一応おだてるが
この図面が難解❗
図面を見ただけで何の作業をして良いか理解出来る人は無線機リグ修理のエキスパートさん。
私の様な素人には、、、？？？
結局
メーカーに送って改造して送り返して貰う、、。
改造費は1～2万位。
送料は往復3000～5000円位
納期は一ヶ月程。
細見積もりとるか、、、。
しかし
こんな古いリグに今さら二万円前後かけるのも、、、

う～ん

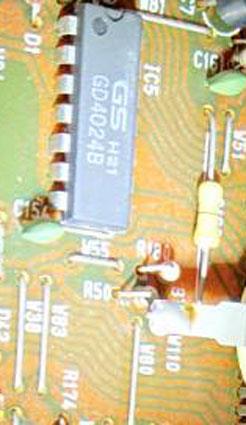

要は裏蓋を開けてPLL基盤成るものを取り出し
W55なる足をカットすれば
旧アマチュアバンドプランからはみ出ると自動で送信できなくなっている制御をカット出来る様だ。
従って目的の1.8㎒帯の拡張とついでに７㎒帯も元の7.1㎒迄から7.2㎒迄拡張出来るという仕組み。

難易度☆☆☆☆☆です。
みんカラ諸兄に判りやすく言えば
人に教わったり学校で勉強したのでなく私の様に素人整備やるものが、初めてブレーキパッド交換した時位緊張した。
(つまり1回やれば後は簡単)
ただブレーキパッドの交換は先輩が沢山いるので動画、作業写真、ブログが満載だが事アマチュア無線機リグの改造は、、、、、。

何せ無線機の蓋を開けてバラシて、、、、う～んこれ以上触ると壊すかな～、、、と諦めて、、、
蓋を戻し、電源を入れて壊れていない事を確認しました。
暫くあ～でもない、こうでも無いと思案し蓋を開けてまた閉めること３度繰り返しました。

ネットを徘徊しYouTube先生に頼りましたがＩC721でまともな修理解説動画は一本もなく↓評価だけを入れて、、、諦めかけていたのですが、ＩＣ721バンド拡張作業の写真を上げてくださるブログを発見しその写真を頼りに再々々々度挑戦。

結論
出来ました。
見事1.8㎒帯の拡張出来ました。
ついでに７㎒帯も元の7.1㎒迄から7.2迄拡張出来ました。
パチ　パチ　パチ

という事で私も作業PHOTO上げておきます。
何方かご参考までに。


余録:
私と同レベルの技量の方にアドバイス。
アイコムのホームページからiC721の送信周波数拡張PDFを参考に
よしっやってやろ！
っと勢い良く裏蓋を開けたが肝心のPLL基盤が取り出せない❗と言うことでこれ以上やると壊してしまう危険性を感じて裏蓋を戻してしまったあなた。そうあなたです。私は決心して裏蓋を開けて三回元に戻しました。
それは配線が絡んで蓋が大きく開かない。
配線の外すポイントがわからない。無い❗
これ以上無理をするとリグを壊してしまう。と判断してリグ改造撤退。
蓋を元に戻して電源入れて動作確認して安堵する。
しかして
正解は
まず上蓋を外すです。
そして配線を束ねて有るインシュレーターを一本切る❗
これで解決です。
作業工程PDFはまず裏蓋を外す所から始まっていますが、本当は予備作業が必要でした。
行き詰まった時は押して駄目なら引いて見る。逆転の発想も大事。
車作業で数々の行き詰まりを打開してきた経験が生きました。
私は作業終了時元の様にインシュレーターを止めようと思っていましたが、私はこのリグでモービル運用なんかしないので細かく入ってるインシュレーターが一本位無くても問題無いと判断してそのまま上蓋を戻しました。
