2026年09月09日 イイね！

サンキューホーン＆ハザード回路の取り付け完了

今夕、サンキューホーン＆ハザード回路の
取り付け完了したデス
ハザードの制御はやっぱしパルス2発必要
配線先はココ
alt

alt


黄色と黒の配線に上図のハザードSWの配線を
割り込ませて完了
単にリレーの出力なんで極性はなし
コネクターの黄色と黒の配線にムリクリ押し込んで
紫外線硬化レジンで固定
かなりエエ加減な仕様でふ
エアコンなんかの操作パネルは
力を込めて引っ張れば外せまふ

ホーン関連は
alt

これのホーン制御端子にこれまた上図のホーンSW信号を
つなげば完了

操作パドルはステアリングの左側に配置
alt

alt


パドルを引いた瞬間に短くホーンが鳴りハザード点灯開始
放した瞬間に再度短くホーンが鳴る
で・・・ハザードは４発ほど点滅して消灯

残念ながら今回採用したスイッチ、操作感がいまいちの
はずれ品で要交換でおます
昨日スイッチ交換完了
さらにこのスイッチ、押す動作にも対応
早速バージョンアップするデス
対向車に譲ってもらい右折する時はハザード不要
てなわけでホーンのみの回路を新たに作製

Posted at 2026/09/09 21:41:28 | コメント(0) | トラックバック(0) | 日記
2026年09月08日 イイね！

ハザード用２パルス回路

お待ちかね、ハザード用２パルス回路っす
誰も待っていないと思うけど・・・

alt
動作イメージは以下の通りでおます

alt
どちらも容量遅延を用いたムリクリ回路
タイマー（５５５）を使ったりした回路も考えたんですが
搭載する基板を小さくしたくて・・・
Posted at 2026/09/08 10:54:04 | コメント(0) | トラックバック(0) | 日記
2026年09月07日 イイね！

今回の弄くりにはこれを活用

これは便利！！
今回の弄くりにはこやつを活用しちょります
なんでも自作！！というポリシーには反しますが・・・
セレナC28の分岐引き出し用のカプラーでおます
alt

いろんな信号が引き出せます
１　バッ直
２　イグニッションでON
３　イルミ　ポジ点灯でON
４　ドアオープンでGND
５　GND
６　ホーンコントロール　GNDへ繋げばプップー
Posted at 2026/09/07 16:44:38 | コメント(0) | トラックバック(0) | 日記
2026年09月07日 イイね！

ハザード操作、まさかのパルス制御

ハザード操作、まさかのパルス制御とは・・・

しょーもないところでコストをかけて
普通のトグルスイッチにしておけば弄りも
簡単なのに
まぁトータルでソフト制御にするには
パルス制御の方がいいのかも
ただしシートヒーターのスイッチは
絶対の改善すべき
他の項目を操作中にちょっと触れたら
スイッチオン、しかも最高温度モードで
夏のさなかにやたら背中に汗をかくと思えば
いつの間にか最強、ホカホカで通電してやんの

セカンドシートのヒータースイッチも
取り付け位置が悪すぎ
降車時にシートの端によればスイッチオン
夏場でもサービス精神旺盛でやんの

Posted at 2026/09/07 16:03:45 | コメント(0) | トラックバック(0) | 日記
2026年09月06日 イイね！

サンキューホーン＆ハザード回路の取り付け

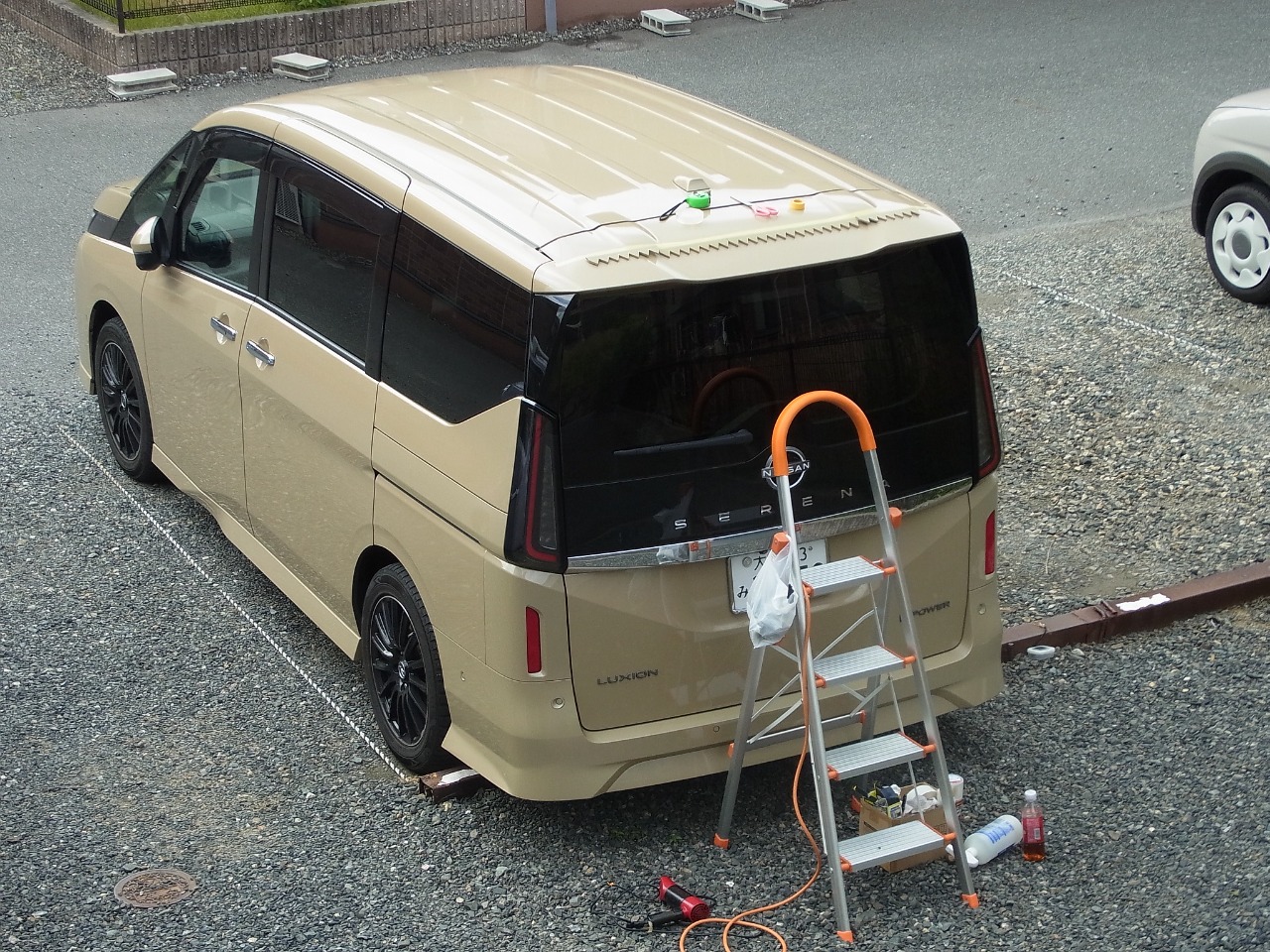

本日、ちょっちぃ気温が低かったので

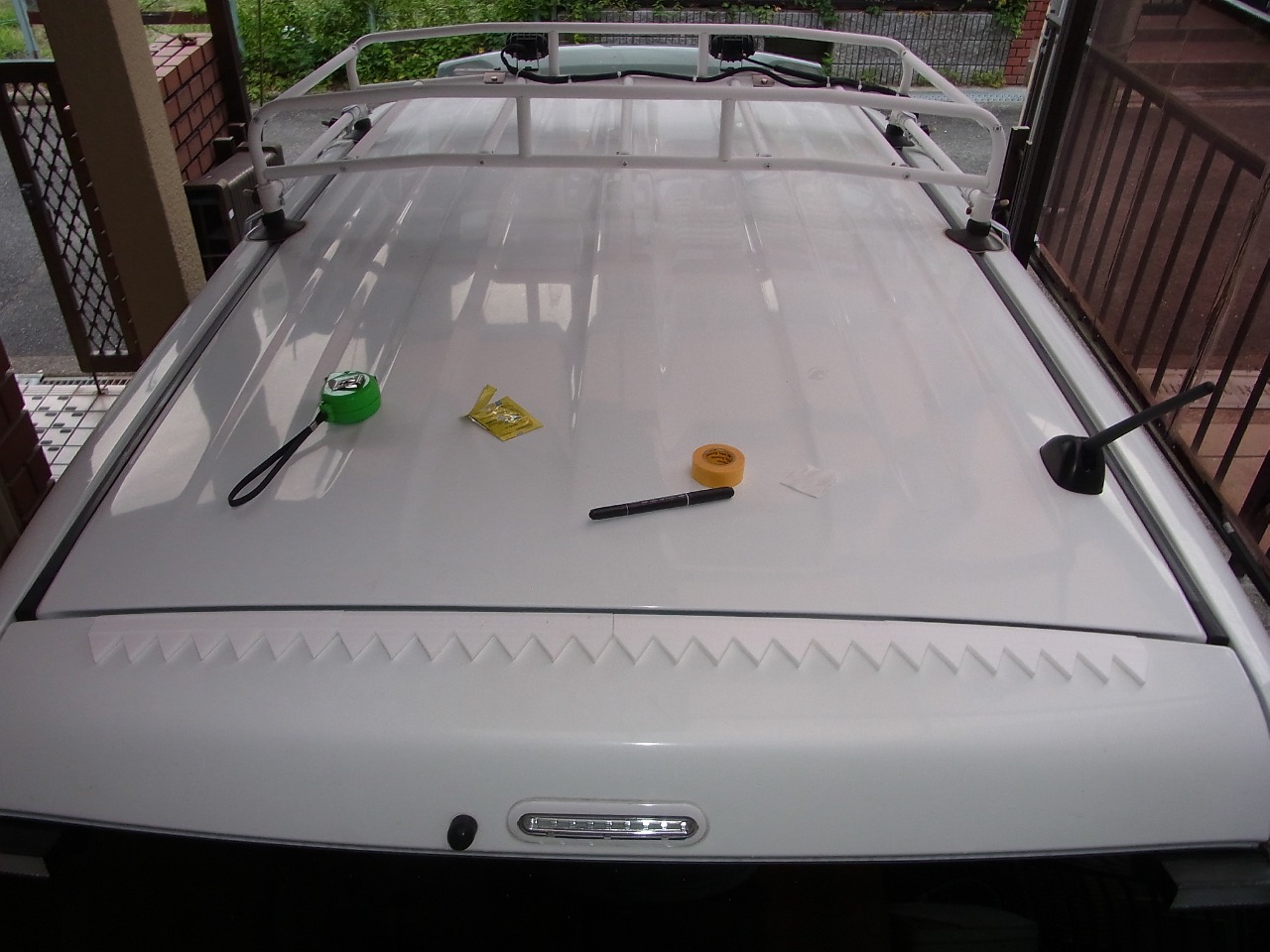

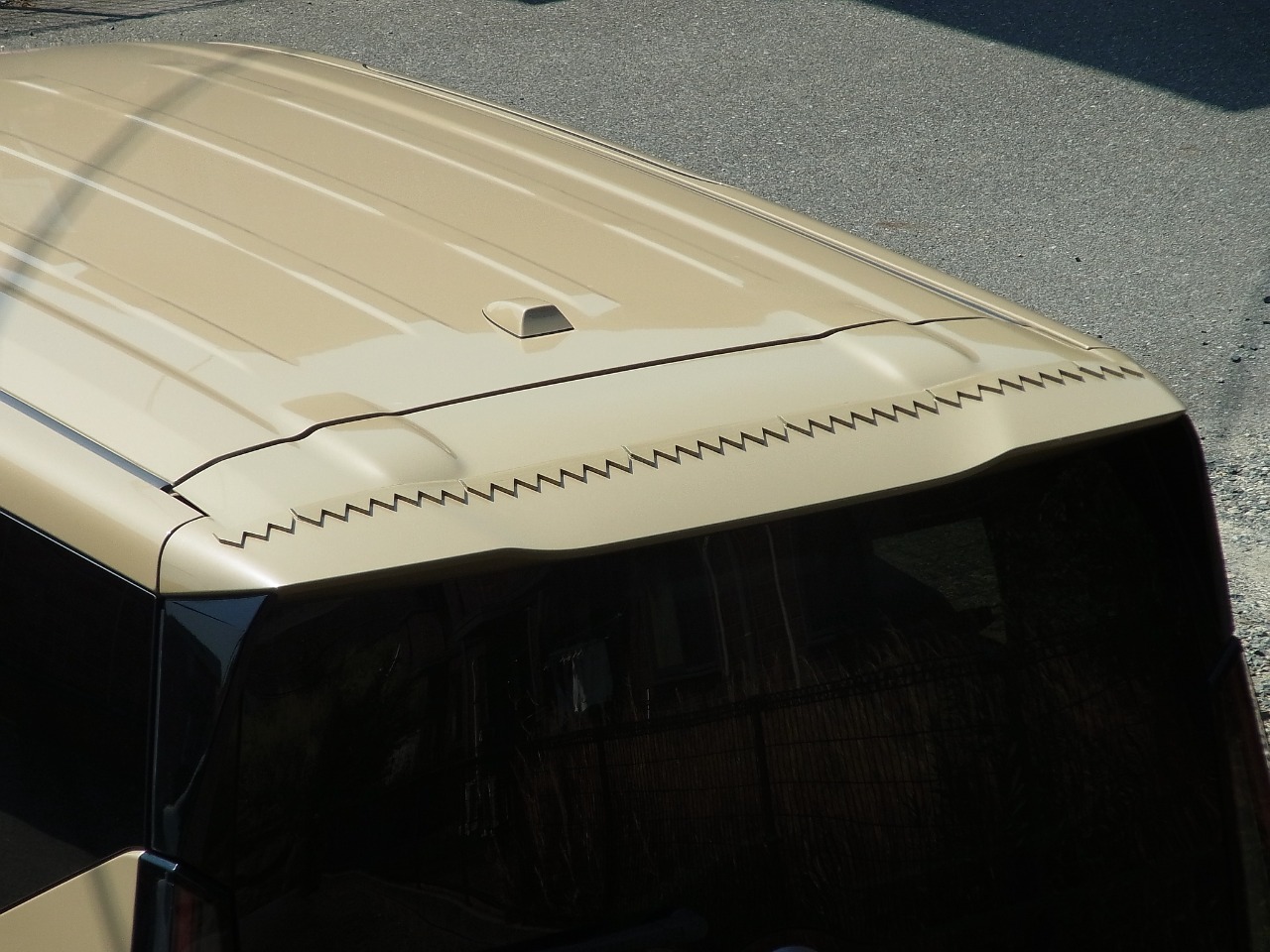

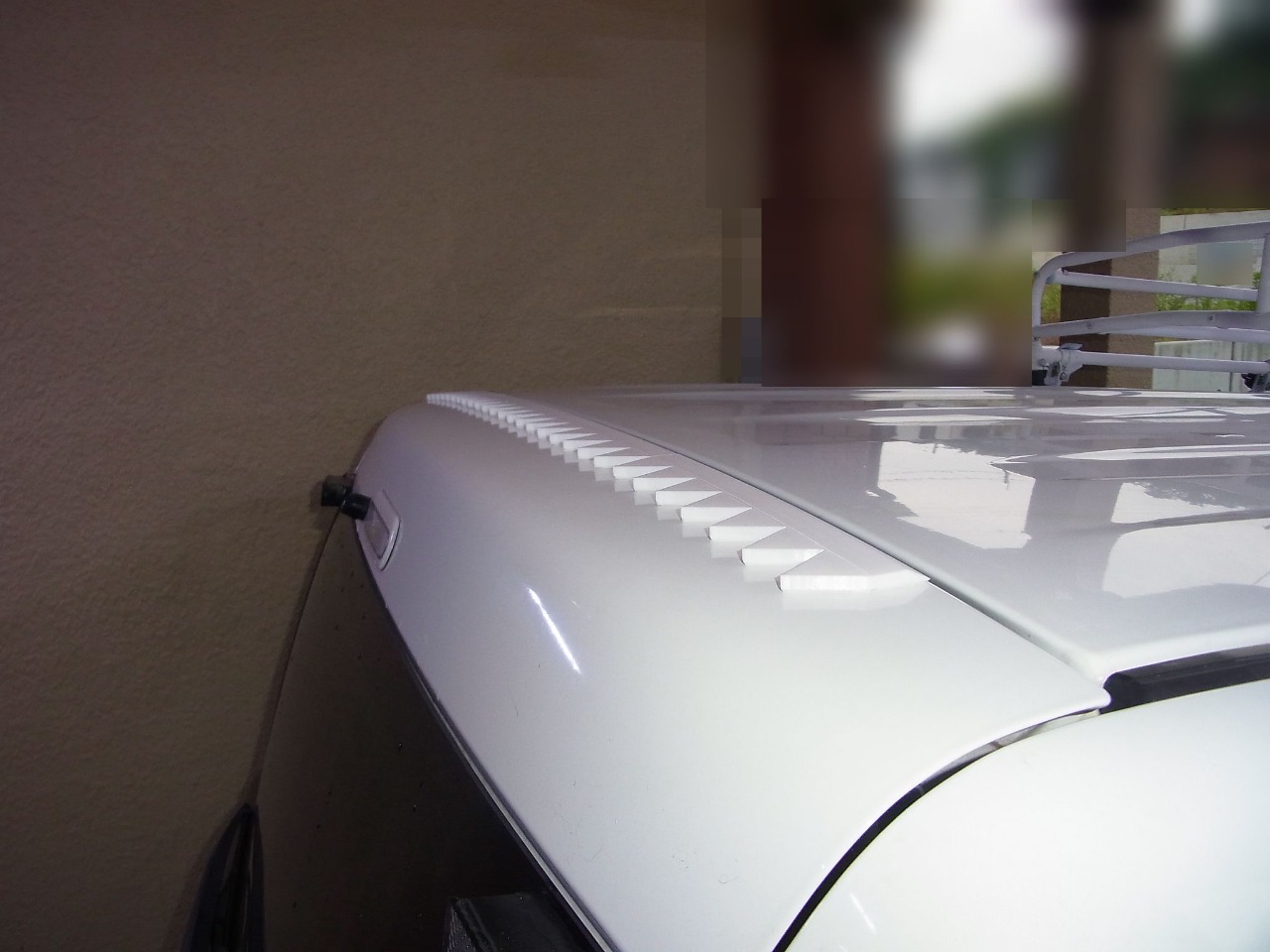

まずはセレナ君弐号機 にスーパーピカピカ君を
取り付け

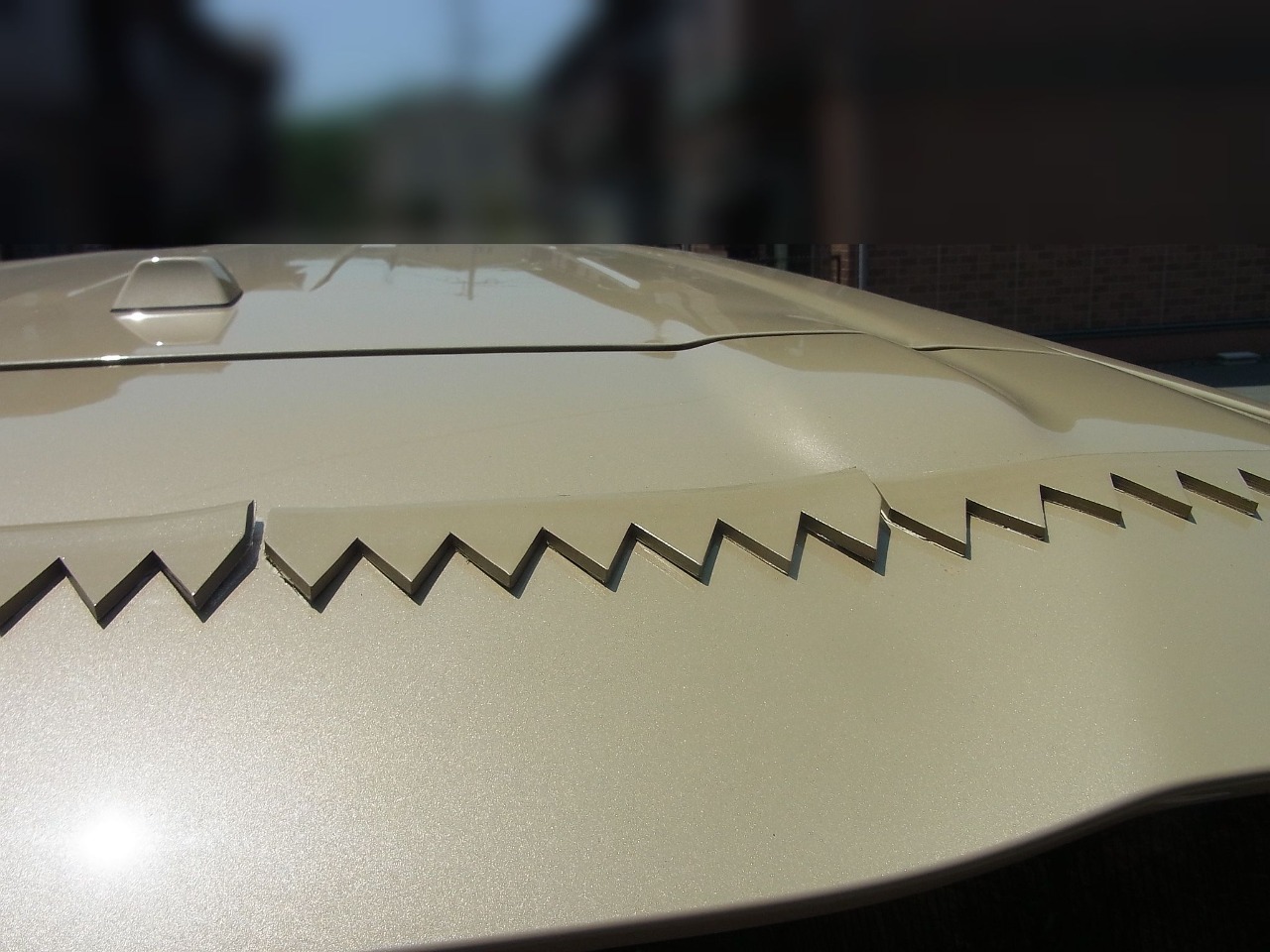

ネスタきゅんからはぎ取ったブツを再利用
すんなりと装着完了

問題はサンキューホーン＆ハザード回路
サンキューホーンはまぁ楽勝で動作したんですが
サンキューハザードで大問題発生
ハザードスイッチはトグルスイッチで端子をリレーで
つなぐ⇒切り離すでON／Offできると予想して
いたのですが・・・
実際はプッシュスイッチのパルスで制御
作製した回路の仕様では約3秒でハザードがOff
するはずが点灯しっぱなし
なんとパルスを２発入れないとON⇒Offできない！！
急遽装着を取りやめ室内にて仕様変更
alt


表面は変化なし
裏面は無線の受信機追加と大幅な回路修正
収拾できない状態でおます
alt


これが操作用のパドルでおます
alt

基本的にはネスタきゅんに装着したものと同じ
発信回路を使ってサンキューホーン＆ハザード回路を
動作させるデス

室内での動作チェックはクリアしたので来週（涼しければ）
装着するデス

回路図は後日UP予定しちょります
Posted at 2026/09/06 22:16:37 | コメント(0) | トラックバック(0) | 日記
