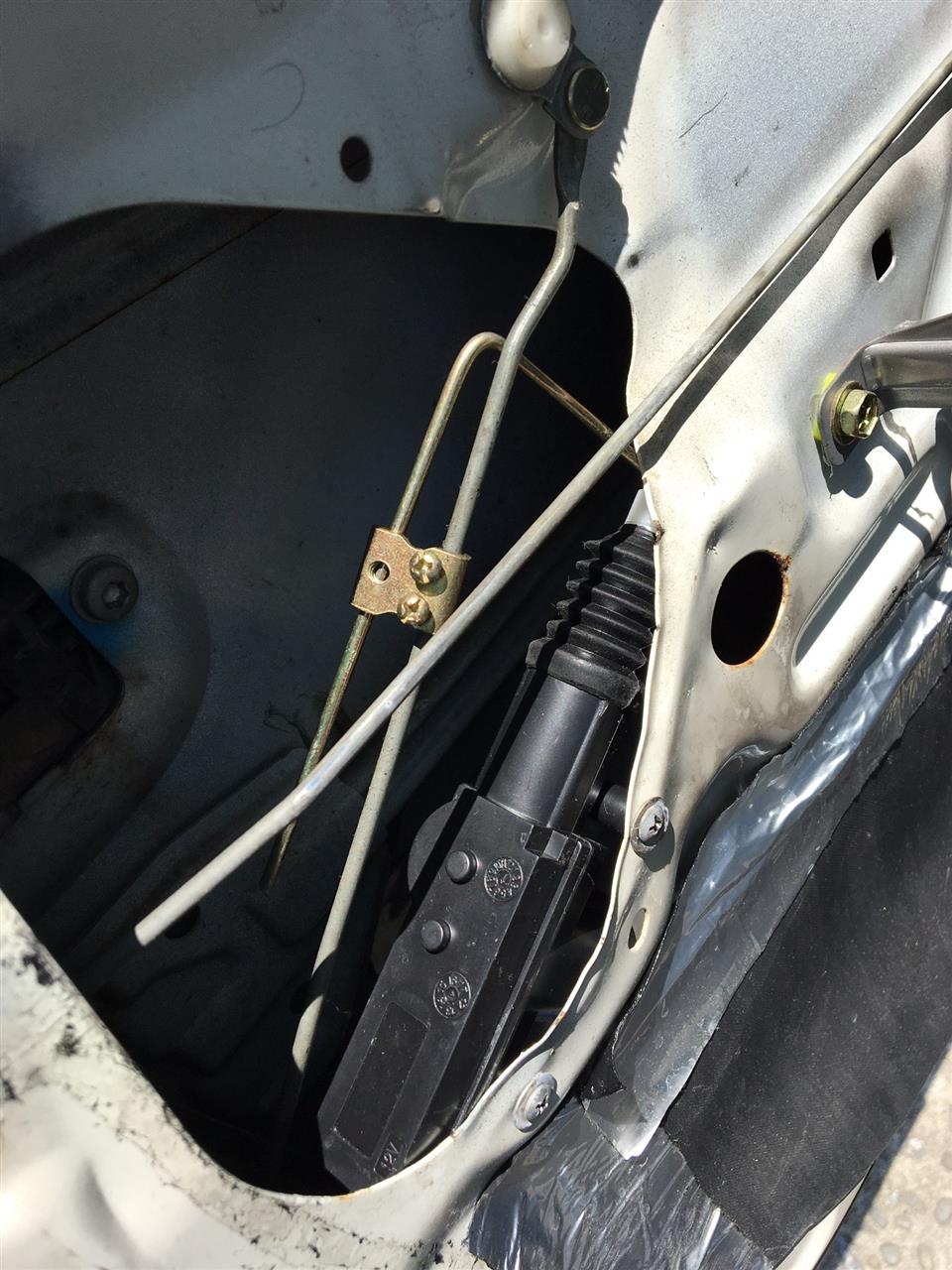

後付けのキーレス。あまぞんで、たしか３０００円くらいで買ったやつ。

１か所だけ動かなくなっていたのでバラしてみました。


結論としては、ケーブルを引き直したら治った。


あと、ギボシ部分の接点も怪しいので、切って付け直しました。

詳しく覚えていないけれど、４年くらいで不具合が出たのかな？？



ちなみに、運転席側は本体から近いのでケーブルが短い。なのでまだ動く。
助手席側はキーレス純正ケーブルを使用4年くらいで朽ちた。
スライドドア、リアドアの2か所は、あまりに離れているため、ホームセンターで買ったケーブルで配線していて、まだ動く。

　って事で、安いケーブルは劣化が早いのかもしれない。長く使うならケーブル交換が必要なのかもしれない。

あまぞんで売ってる２０００円弱の高性能バックカメラ。

ケーブルが細いので配線がしやすいのが売りのケーブルです。

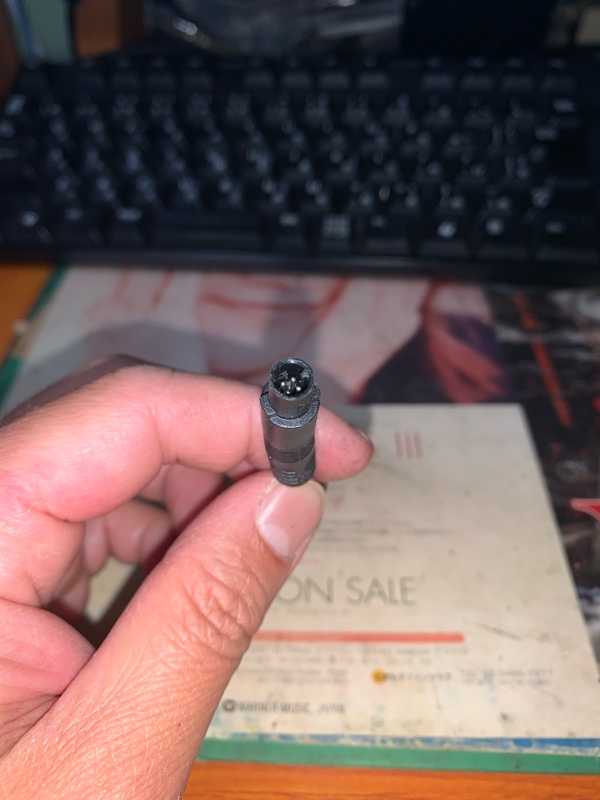

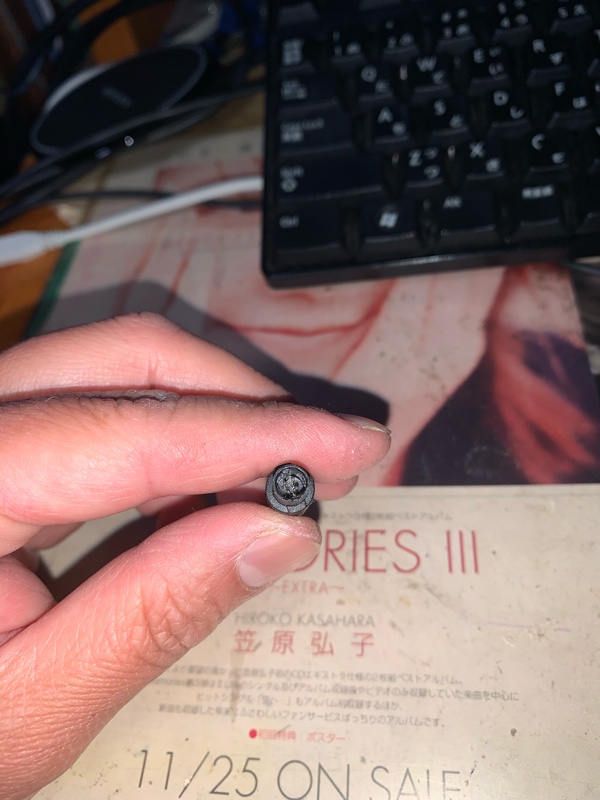

カメラとケーブルを繋ぐコネクタ部分は４つピンがあるけれど、ケーブルは３本。
ピン１つはダミー？

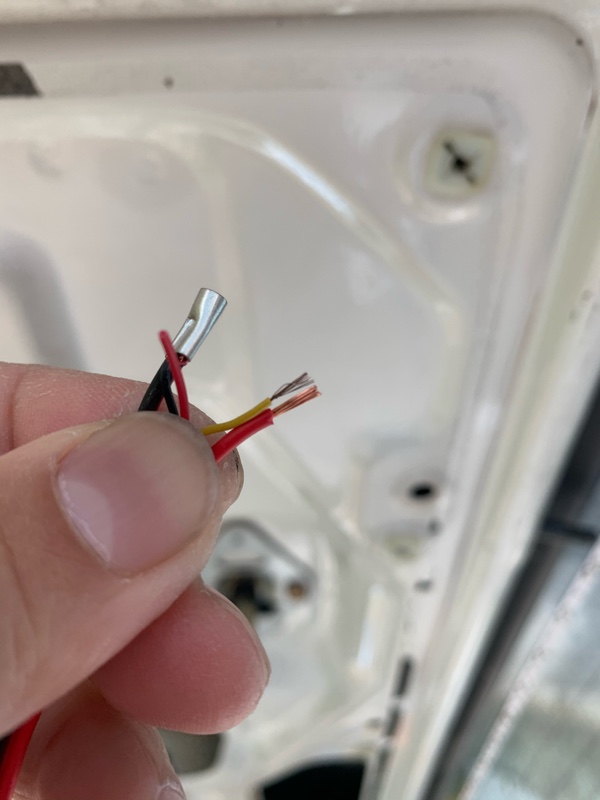

　赤。黒。黄色。

赤は使わないのでどのような線なのか不明。
黄色はビデオケーブルの＋
黒はビデオケーブルのー

ビデオケーブルと言えば、同軸ケーブルだと思っていました。

車の配線くらいなら何でもいいんだなと勉強になりました。

あまぞんで買った２０００円くらいの高性能バックカメラ。

４年の使用で付かなくなったので、原因を探った所、配線の劣化でした。

取り付けの際に無理に引っ張ったり、折り曲げたりしたのが原因で劣化が進んだのか？それとも、車の中でクレープを焼いているので熱や水分で劣化したのか？細かい状況はわかりませんが、原因がわかれば対策ができます。

近所のホームセンターで切り売り１M＝５０円弱の細い赤黒ケーブルを購入。

カメラの接続ケーブルのコネクターを使いたかったので、余裕を２０センチくらい残して切断。圧着。無事カメラも映るようになったのでめでたしめでたし。まだまだ使えそうです。

カメラ純正ケーブルを切って銅線を確認すると黒くなっていたので、ちょっとづつ劣化しているみたい。

三色端子ピンプラグの黄色いビデオケーブルの構造はシンプル。＋線とー線があるだけなので、切って繋げは大丈夫！（画質や音質にこだわらなければ）
　そこに、カメラ専用ケーブルは３本目の謎の赤い線があるのだけれど、使わないので無視。接続機種によっては使うらしい？

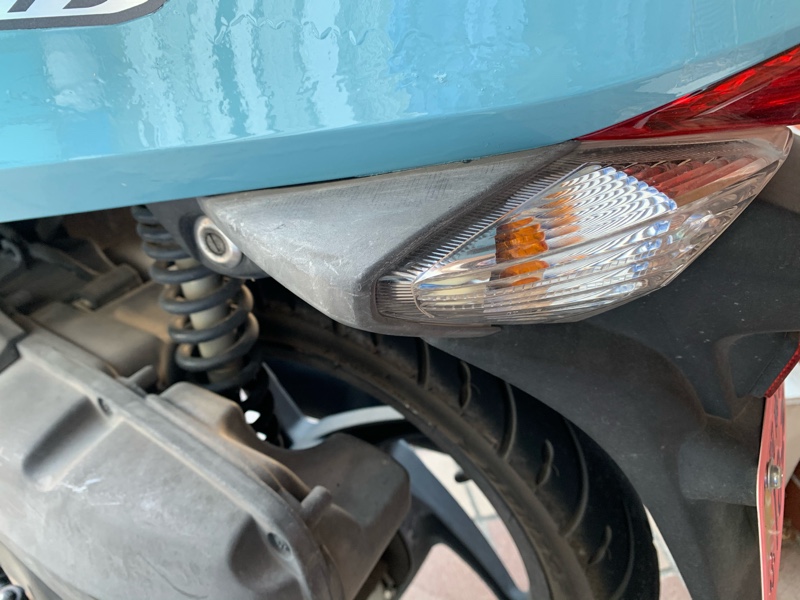

無塗装で日光に晒されると白く劣化してしまいます。

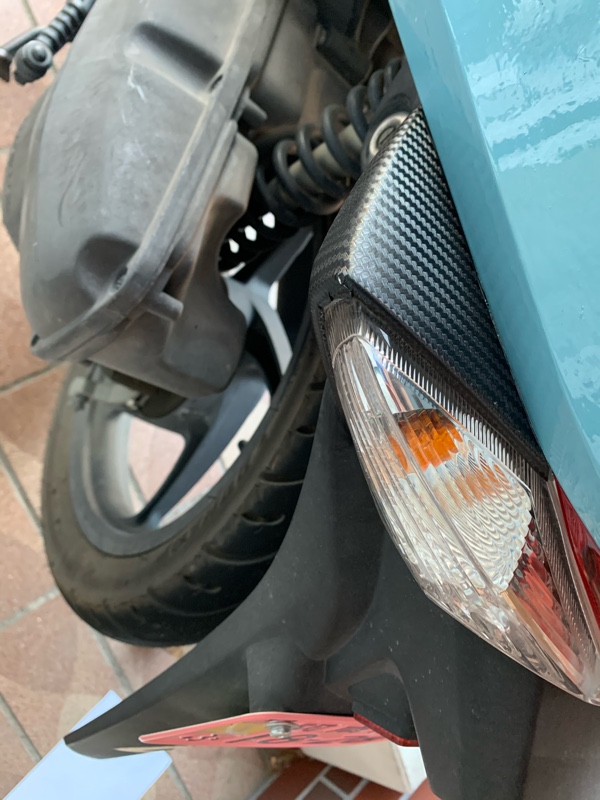

カーボン調シートの端材があるので、貼ってみました。



　パーツの劣化が抑えられるし、綺麗になった。

とりあえずこれで良し！
