はい、今回は電源です♪

エブにオーディオをインスコした時にバッテリーのマイナスターミナルごと引き直しました、純正だとエンジンとタンク周辺にアースポイント２本ありますがこれをターミナルごと撤去してオーディオの電源と同じ太さの４Ｇで作成しました♪同じ太さのケーブルでアースも落す、これ基本です。




ノイズの大半はアース施工不足の原因、ノイズが消えないからって市販されてるノイズフィルターや磁気等で攻めるよかアースの見直しをすれば解消されると思いますので試してみてくだされ、元から潰しましょう♪

またノイズでもいろんな種類があるのですべてアースで消える訳ではないしワシの経験なんでそれぞれ意見も違うと思うのであしからず。





↓以前に施工したアース、４Ｇ２本純正ポイントに落してます♪





↓で今回見直しって事で同じ太さのモンスターケーブルにすべて引き直し




↓オーディオの電源も引き直し♪





↓このポイントがエンジンに落されてるアース、ボルトのアクセスが悪く大変ですた（あせ
ここまで替えてるシトってあまり居ないんじゃないのかな？





↓巷で噂のMEGAヒューズ♪ホルダーがちゃちぃ～値段と合って無い！（わら















で、嫁が１週間通勤で気づいたみたいなんだけど（早くなってる！エンジンが軽くなったような？）


って言ってますた・・・・・・・・


かなり鈍感なんだけどね（ばく


ワシもいつもと違う走りに気づく・・・・・・



アースは大事よ！






つづく！！！！！

アンプラックもフルリメイクします♪


アンプ買換えついでにシステム変更でラックを作り直しました、以前と同じ実用性重視でリアシートのリクライニングがフルに倒れコンパクトにまとめますた♪

作成期間については１カ月（土日のみ）ぐらいかな？


作成中は嫁から買い物に行けないとブーイング（汗



こないだ初めて嫁にCR-Vを貸してあげたんだけど、車はぶつけても良いって思ったけどリムはガリらないでくれと念じておきますた（ばく




↓以前のアンプラック♪



↓先日レザーを張った後に塗装しますた♪




↓続いて化粧パネルの作成～♪着脱はいつものダボを使用～♪




↓ドアのパネルとお揃いで蛇柄レザー♪普通のレザーよか張りづらい！





アンプラックは一応完成してるけどワイヤリングで時間かかってる状態（あせ




明日は車使うからダメよと・・・・・・






つづく！！！！

←こないだポチッたこれ・・・・





オーディオと同時進行してまつ（あせ














雨の日はレカロ・・・・・・



降って無い時はオーディオ・・・・・・



（わら



ってかレカロ第二弾！！（ばく



オーディオフルリメイクに合わせてレカロもフルリメイク！！（しる



かなりメンドクサイし・・・・・



↓以前は正方形のダイヤキルトだったけど今回はひし形のダイヤキルトにしますた♪
とりあえずデザインと型紙の作成





↓で型紙に合わせてダブルキルトの生地を作成、今回もレザー仕様でホワイトパール蛇柄レザーを採用♪













明日は晴れるかな～～～～～☆





つづく！！！

←４年ぐらい前の作業風景で


ヘッド、バッ直関係の電源盤をインスコしてます（わら











純正カプラーから出てるACC電源とヘッドユニットからのリモートをリレー経由で制御してます♪

ACCについては純正カプラーから来てるのでいろんなハーネス等ノイズだらけと不安定な電圧が流れてるのであまり使いたくない、バッ直してリレーで制御してやる事で安定した電圧と綺麗な電気を供給できるので昔からこんな感じで使ってます♪当然音にも差が出るって事だけどワシの耳には・・・・・（あせ

リモートも侮れないココもリレーを使う事でポップノイズの改善など色んな意味で良い方向に向けてくれる、もちろん個人差もあり？？？ってシトも居れば！！！ってシトも居る（わら

リレーを使う事で容量に余裕ができるのでACCは端子台など分岐してヒューズブロックなどでアクセサリー等繋げるとまとめやすくなります、リモートは9255にあるリモートのパンクを防止してくれるので是非やってみてください。

あっもうやってるか！（わら

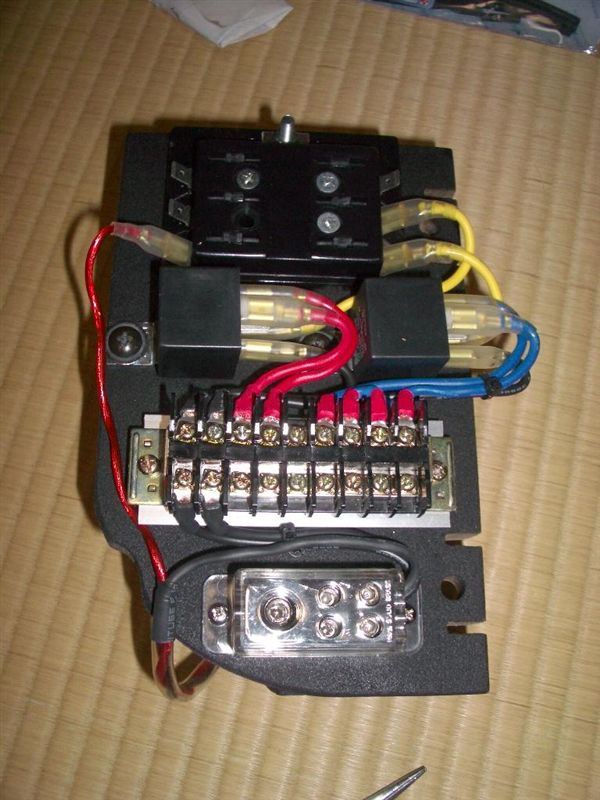

↓これは４年前に作成したヘッドのバッ直盤、ACC&リモートはリレー経由♪端子台は普通のやつだけどオリジナルパーツで改造♪

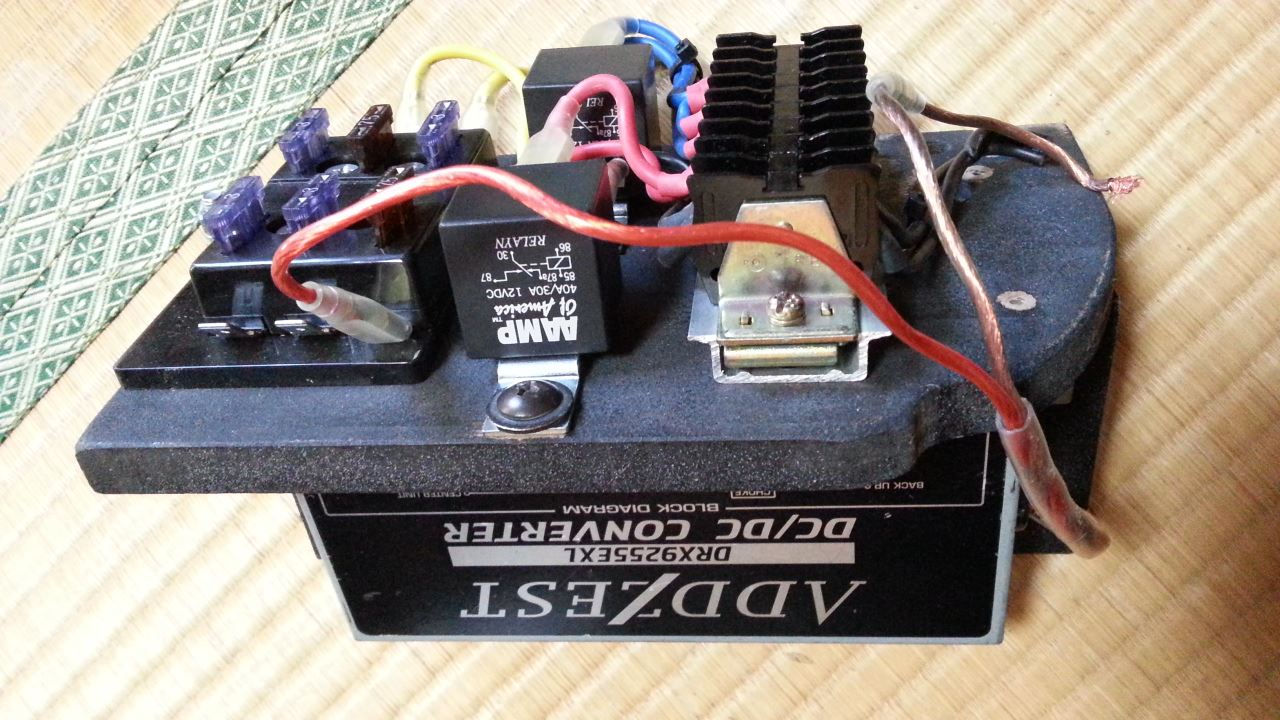

↓裏はコンバーターを設置出来るようにしてヘッドユニットからなるべく近い所にしてケーブルを短くしてます♪

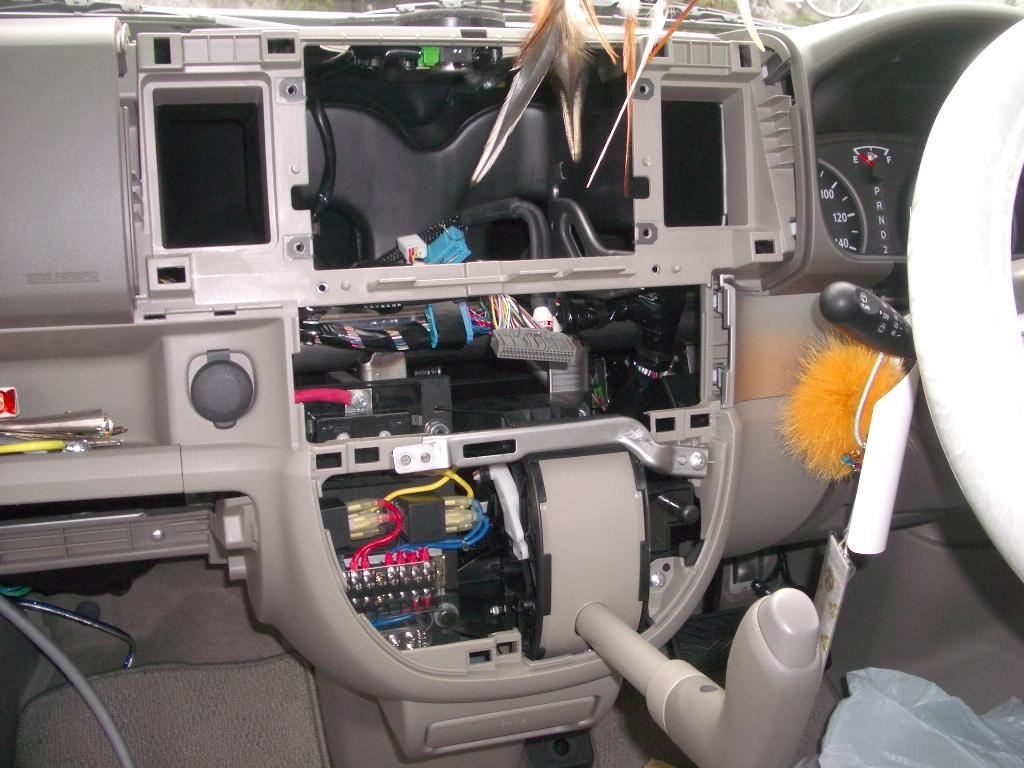

↓インスコ場所はシフト横、狭いスペースを有効利用（わら

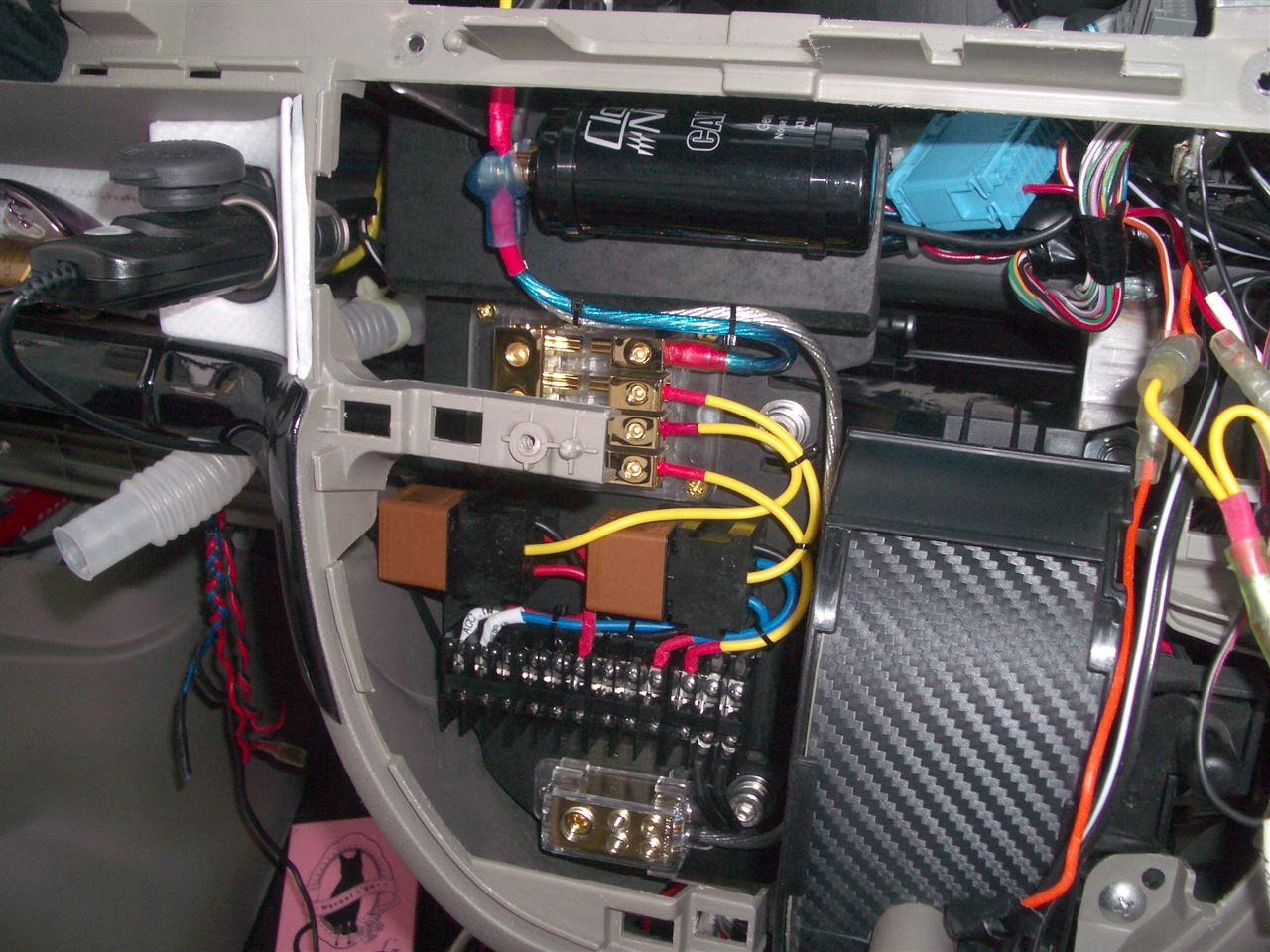

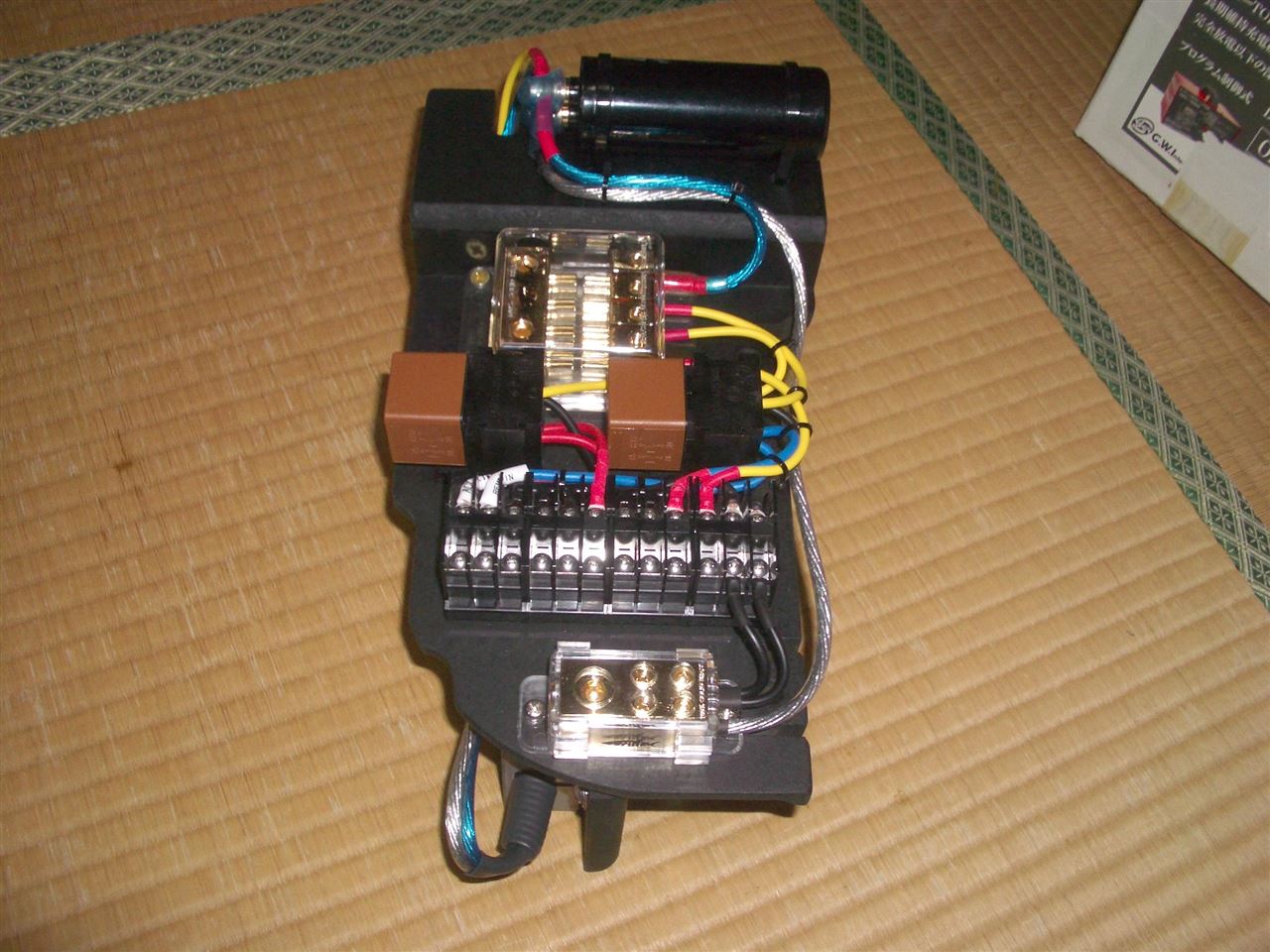

↓で今回リメイクしたバッ直盤ｗ追加アイテムとして導入したミニキャパ♪これはCR-Vのお下がり（わら





↓作成したところで入るか心配になり普通に挿入、

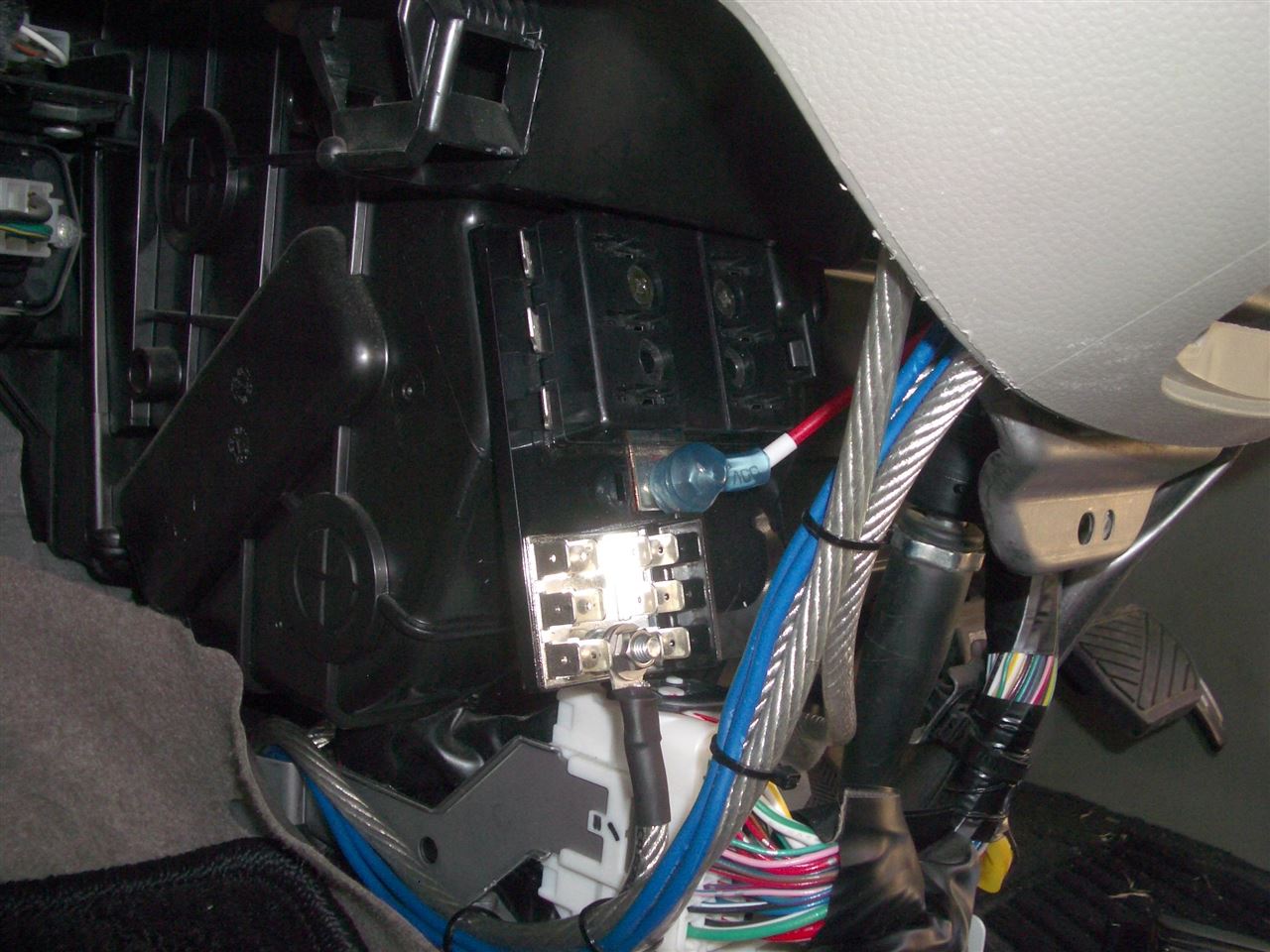

↓ACCはヘッドユニットだけではなくヒューズブロックに繋げてETCなどアクセサリー電源をまとめてます♪



まぁココまでやらなくても普通にイイ音でます（ばく

自己満足の世界でつから！（わら



つづく！！！

内張りを剥がした理由はルーフからケーブルを引きます♪


以前はRCAケーブルのみでしたが今回はSPケーブルとセットで引き直し♪


追加としてサブウーファー用のRCA、SPケーブルはツィーターとミッド＝４本を引きました


天井からは音声ケーブル、フロアからは電源ケーブルと分けてみる♪


雑誌とかで純正ハーネスから10CM以上離して引くとノイズ防止になるとか書いてあるけどあまり関係無い・・・


じゃ、９ＣＭじゃノイズが乗り１１ＣＭなら大丈夫！なのか？って話し（わら


ＣＭ関係無くワシ的にはテキトーに離すのが一番って事（ばく


まぁ～どうでも良い事だけど、ノイズの大半はアースかな～？って感じ


アースは大事よ！










首が疲れたし・・・・・・




つづく！！
