パワーウインドウの窓ガラスの昇降が渋くなる原因は２つに大別できるようです。

１，Assyメカニズムの故障
２，窓ガラスの摩擦

今回は１，は除外して、２，の摩擦を考えます。

運転席側を修理していて分かったのはガラスの昇降には、「縦方向の摩擦」と「横方向の摩擦」の２種類が伴うことに気付きました。

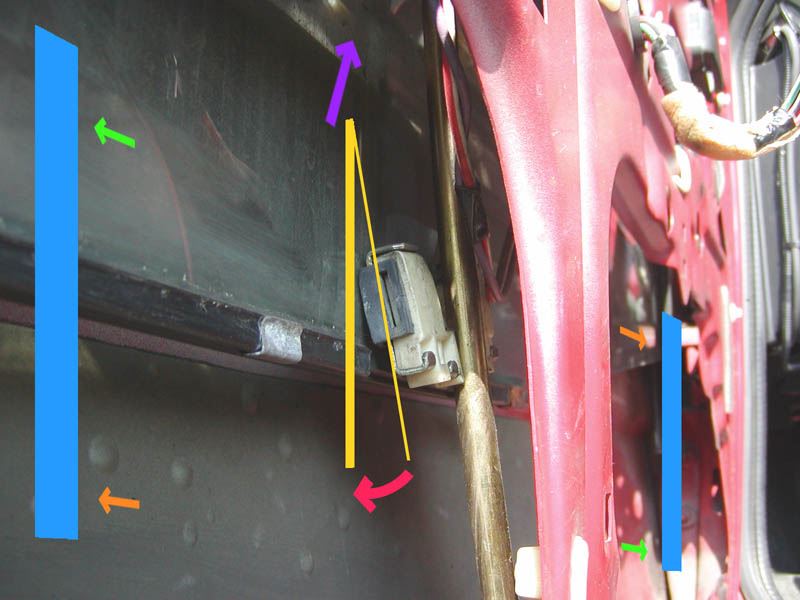

ライトブルーの太い縦線２本は大ざっぱですが前部が樹脂、後部は起毛ゴム製のガイドレールです。
一点支持の窓ガラスは、昇り降りによってどちらかに傾き、おのおの黄緑、橙の矢印方向に摩擦がかかります。
ですからまずその摩擦が生じやすいレールあたりにシリコンスプレーを吹きました。

あと問題は横方向の摩擦で、黄色のガラス面から角度のついてしまったPWレギュレーターの白っぽい樹脂エレベーター部分です。
経年劣化でこの部品に角度がつくことにより、窓ガラスが外側に押され、傾いたガラス面全体に摩擦が生まれます。
あと角度がつくことにより、真鍮色の昇降パイプと樹脂に摩擦が生じているように見えます。

この、ガラス貫通穴に固定ピンで取り付けられている白色の樹脂エレベーターと、ガラスの接合が実にやっかいです。
不具合を感じるのは、ここにゴム部品を噛ませることでガラスが割れるのを防いでいる、その余裕が経年劣化で広がってしまい、エレベーター基部に角度がついてしまっているように見える点です。

こうなるとできることは限られているので、ガラスを持ち上げて樹脂部品上部との隙間に切り出したゴム板を挟んで、この部品の角度を浅くしました。
ピンクの矢印の方向です。
ゴム板はどれだけ持つか分からないけど、外れないように瞬着で固定しました。

これでエレベーター部分の摩擦が軽減したのか、力強く昇降するようになりました。
ただ、全体的に経年劣化しているので、どれだけ持つかは不明です。
ガラスに留めている固定ピンが実にヤワそうです。
人生と同じで、いつかはお払い箱ですね（笑）

ガタの来た地味車といっしょに、今を楽しみましょう。
