みなさんお元気ですか？
久々の投稿です。

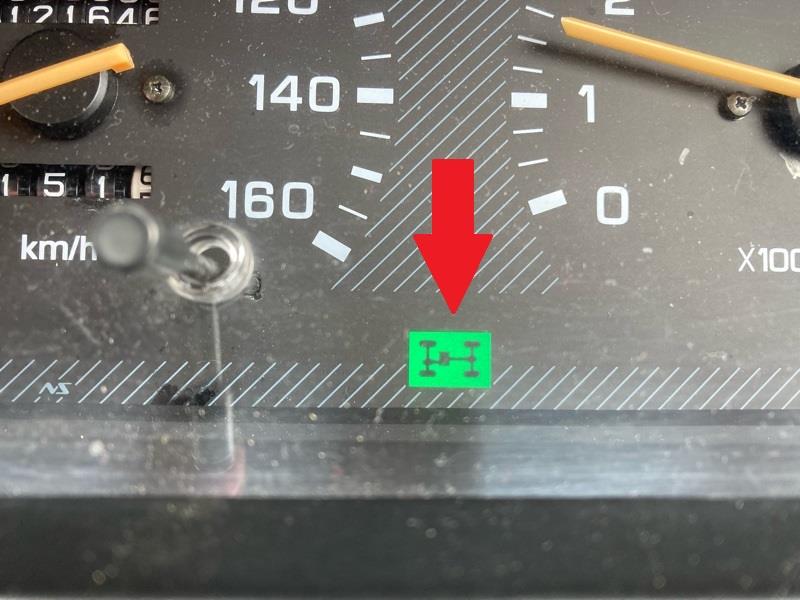

デリカバンですが、トランスファーシフトノブを4H、4Lに入れても、メーターのところにある表示灯が点かないことに気づきました。下の画像のランプです。
※画像は修理後なので、点灯しています。



念のため、メーター内の電球を確認しましたが、問題なし。
デリカバンもスターワゴンも、トランスファーにあるスイッチで、4Hまたは4L状態を検知しています。ATは・・・分かりません。

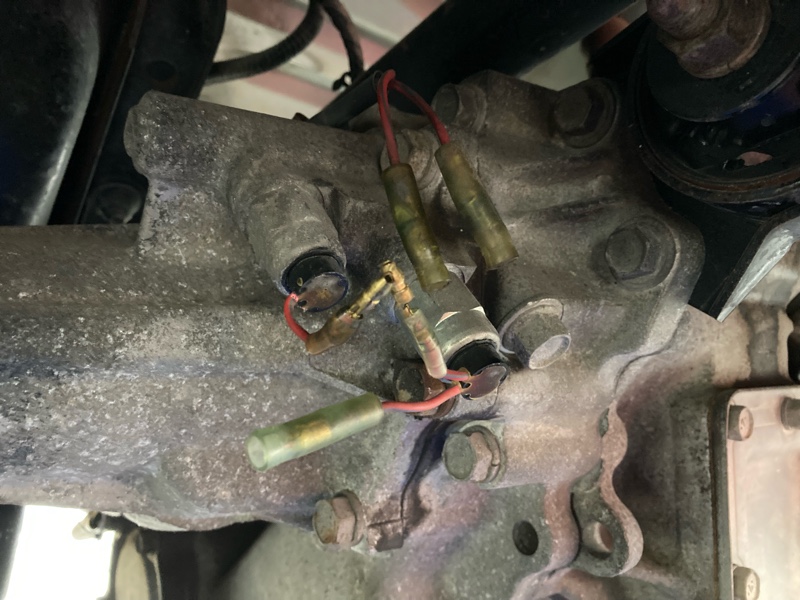

運転席側からトランスファーを見ると、スイッチが2つ付いているのが見えます。
【注意】
前回の修理で、部品を間違って注文しましたが、面倒くさいので流用しました。この写真はイメージとしてみて下さい。ギボシ端子が違います。



メーター側から来ている線のギボシ(メス)を短絡してみて、メーター内の表示灯が点灯するようなら、メーター側は正常です。
さらに4Lにシフトした状態で、それぞれのスイッチの導通があれば、そのスイッチは正常です。

※スイッチは押されていない状態でオン、押された状態でオフになるようです。

今回の診断結果は、前側のスイッチ不良、後側のスイッチ断線しかけということで両方交換になりました。それぞれのスイッチにガスケットがありますので、それも併せて注文するとよいです。

部品番号
スイッチ、T/Fシフト・・・MD704162(前側、4WD)
スイッチ、T/Fシフト・・・MD704163(後側、H/L)
ガスケットCブロック・・・MF660034



両方のスイッチはほぼ同じですが、端子に違いがあります。MD704162は両方ともギボシのオス、MD704163はオス、メスの端子が付いています。

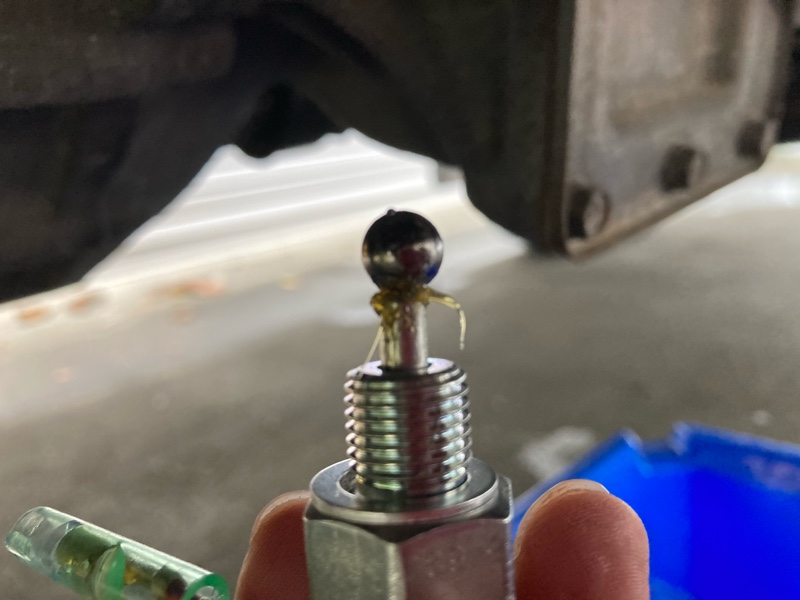

スイッチを取り外すと、鉄の玉が落ちてきます。取り付けの際は、鉄の玉も忘れずに入れて下さい。多分、再利用可能ですが、この鉄の玉も注文したい方は、MF540010です。



あとは元通りに配線をつないで、トランスファーシフトノブを4H、4Lに入れて4WD作動表示灯が点灯することを確認してください。
4WD作動表示灯が点灯しなくても、トランスファーシフトノブの位置で分かるような気もしますが(笑)
