今回は、自動車関連機器の記事となります。

トラックとか24Vの車両内で12Vに変換し12V機器を使えるようにする、DCコンバーターの修理を行いました。

対象の機器はDAIAMONDのGCM-3500です。
症状としては、電源スイッチを入れると、一瞬は黄色いパイロットランプが点くがリレーのようなカチンと音がしてパイロットランプが消えて電圧計の針が振れ0になるというもの･･･。
当然、12Vは出力端子からは出力されない。
保護回路が出力側で働いているようで、この場合は大体はショートか出力のトランジスターの絶縁不良かダイオードになります。

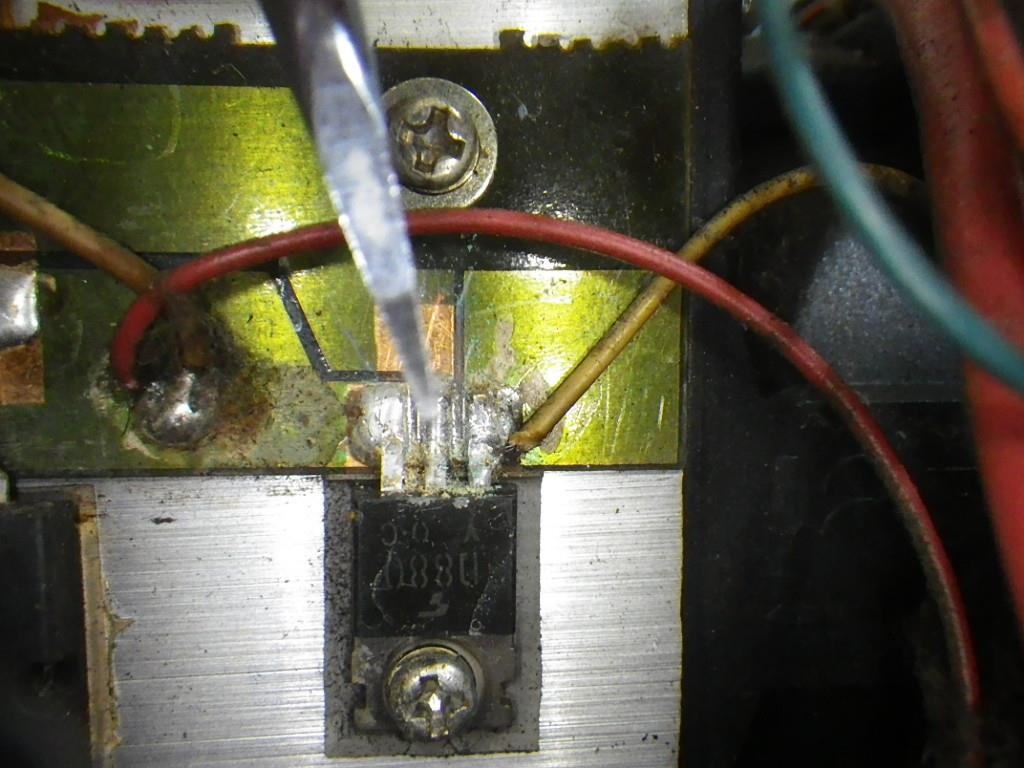

で・・・観ていくとトランジスターをハンダ付けしている基板の端子間のショートでした。

ドライバーとカッターナイフでショート箇所を電気的にカットして完了。

原因は分かりませんが、結露の時に通電してプリントパターンが腐食した可能性があります、車載機器なので車室内の湿度の影響を受けますからね。

24V の電源に繋いで・・・

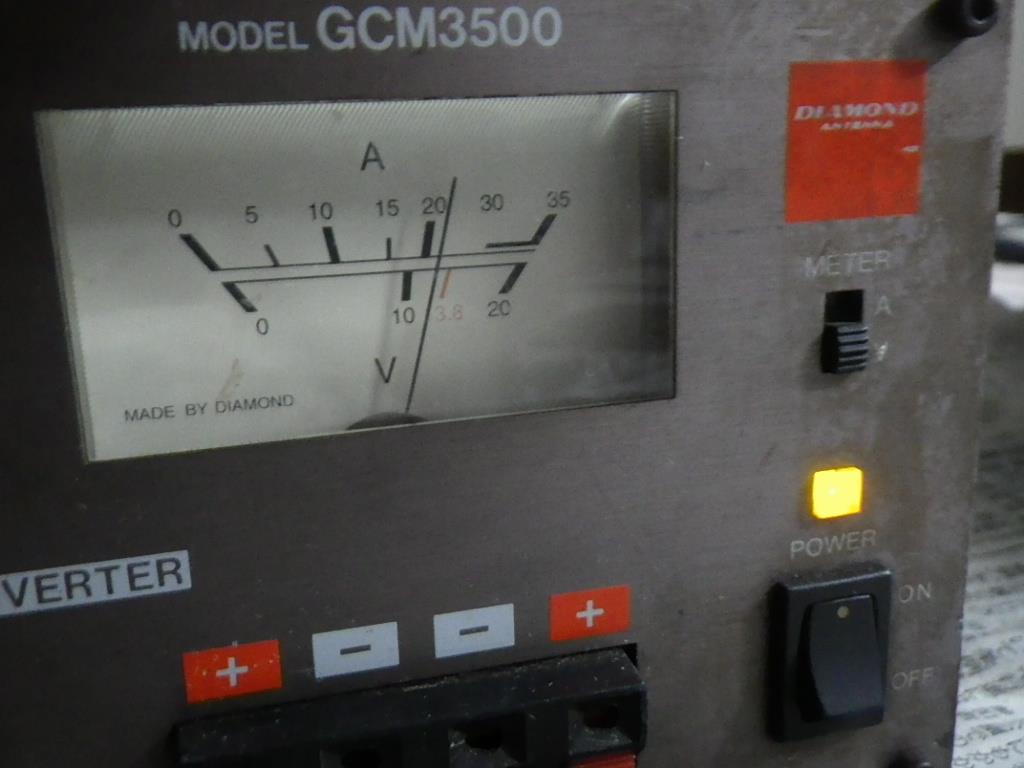

コンバータ―の電圧計も24V を示す

出力電圧は13.7V（液晶は13.17と見えてますが偏光の関係、本当は13.77）


修理完了です。

　友人から頼まれていた小電力トランシーバーを素人修理しました。
私は素人なので直らないかも？気が向いたら無料で修理ということで預っていました・・・・、
数か月後の今日、ひらめいたので修理する事になり、2台を分解。



１台目はPOWERスイッチが入らないということで分解、スイッチが汚れていて接点を清掃すると起動しました。


もう1台は音が鳴らないのとモード切替が出来ないと聞いていたので分解、音が鳴らないはスピーカーの線が錆びていて、カットしてハンダ付けで音が鳴るようになった、（ハンダは高品質のを使いましょう）


モード切替はスイッチでゴムの導電物質を接点に押し付けている部分が劣化、
清掃しても劣化で電気が通らず、アルミ箔をゴムのスイッチ側に貼り付け修理完了。


2台が互いに違うところがおかしくて簡単に修理出来ないと友人は思っていたみたいで多分、直って喜んでくれると思います。
幸いにリチウムイオン電池も日本製だったので、質が良いのか電圧も出ていて膨らみも無く状態は非常に良かった。
ただ、この機種…ケンウッドにしては防滴・防塵性が悪い構造、過酷な使用はお薦めしない。



最近は携帯が便利なのでヤフオクとかでは一般向け無線機類は中古でかなり安い、対してデジカメやオートバイ、オーディオ機器は人気の割に玉数が減ってきているので高騰している。

みんカラのみなさん、あけましておめでとうございます
本年もどうぞ宜しくお願いいたします。






早速ですが、本題に入りたいと思います。

普段は、既成のスマホケースやスマホ手帳タイプにスマホを入れて持ち歩いています。
そんななかで・・・
使いにくい、取り出しにくい、そして電話がかかってきているのにバイブレーターの振動が分からずに気が付かないと家族や周囲から苦情があって、こうしたことから、　　自分のためだけの専用の実用本位のスマホケース　or　ポーチを作りました。


見た目は悪いですが、まったく自分のためだけに作ったので100％満足です。


材料はポリエステルの黒ベルト（100均で売ってるもの）と　エレキギターとかの
汎用の厚手のポリエステルの黒ベルトとを組み合わせて作りました。
あとは、安全ヘルメットのあごひもを止めるプラの留め具です。


裏は縦にも横にもベルトが通せる様になっていて、腰骨の辺りに添わせる事に
よってバイブ機能の振動を敏感に知る事が出来ます。　（画像は裏側）



最大の特徴は、縫い目の糸の量を加減して40㎏位の力を受けると各パーツが
断裂するように造っています、これはエンジンとか機械とか回転や往復するもの
に近づいて引っ張られたとき断裂して人が巻き込まれるのを防ぐ造りにしています。

ただ、縫い目を弱く造っているので半年位たてば修正が必要になるかもしれません、糸は60番手のポリエステルを使って綻びにくいが切れやすいようにしています。
あと、ポリエステルベルト生地ですが、カット面を必ずはんだコテかで溶かして
綻びが進行しない処理をします。

ネットでデザインを「スマホ手作り」で検索しましたが、デコレーション系が
多くてあまり参考になりませんでした、なので似たようなデザインのは全くないと思います。

良ければ、皆さん形も真似して造ってみてくださいね。


追記、
実際はスマホに手帳タイプかケースを取り付けてこのケースの中にいれています。（取り出し時に落とす可能性があるため）
タイトル画像は、見やすくするためスマホを直接ケースに入れています。

8か月前に買ったスマホのケース手帳タイプです。

エレコムだったか？少し有名なメーカーのを買ったのですが・・・

あまりスマホを開かない私ですが、端っこが捲れてきて放置すると

もっと酷くなるので、コニシのウルトラ多用途SUという接着剤で

修理します。



とりあえず直ったので、経過観察とします。

事情があって、他社からソフトバンク光に変更

工事完了までソフトバンクエアーを借りることになった。

こんな箱に入って届く・・・

有線回線でなく電波なので大丈夫か？と思ったが、問題なく使えてます。
