今日は雨だし、昨夜夜なべしてヤスリをかけてて寝不足だし、布団の中でゴロゴロしてたら既に10時すぎ(^_^;


なんとか起きたら雨降ってないし。
少し晴れてきたので、箱根まで行ってきました。

行き先は嫁様のご希望でこちらのヨロイヅカファームです。


少しパラパラ来ましたが、屋根を閉めるまでもなく到着。


今日はシェフもうろうろしてました。


お土産はこれ


ロールケーキ2種


くるみと


ビスタチオ


生地がモッチリしてて、なかなかおいしかったです。

それから、夜なべの成果でツルツルになったミニミニスピーカー (^^)

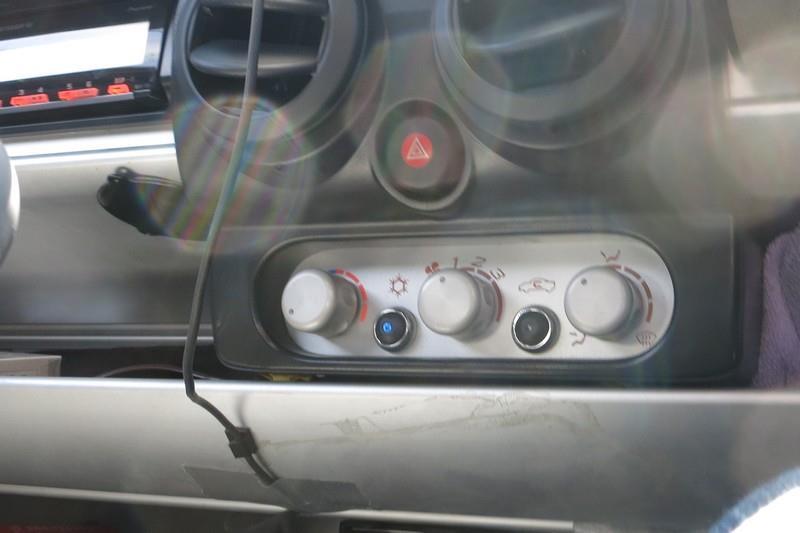

運転中に電話が取れないとの苦情に応えて、ハンズフリーを付けてみました。

ビルトイン オーディオの外部入力につなぐ、簡単なものですが思ったよりも使えそうです。

パーツレビュー

今日は仕事が早く片付いたので、手持ちの材料でミニミニスピーカーを作ってみました。


使ったユニットは、カーステ用にと買ったまま押入の肥やしになっていた、ピアレスの2インチフルレンジ 830970。

直径約5cmの小さなユニットなので低音は出ませんが、ミッドレンジ以上はなかなかの品位を持っています。
フルレンジなので余計な回路も入らない所も魅力的です。

ちゃっちゃっと作って、鳴らしてみたらびっくりするほど豊かな低音が！

すごいな～と思ってたら、


台にしていた10インチ サブウーハーの電源が入ったままでした(笑)

あらためてミニミニスピーカー単独で鳴らすと、大きさなりのかわいらしい音でした。

大きさの比較。

比べてるのは、Audax TW034XOと言うツイーターです。
このツイーターは34mm径で振動板のサイズはほぼ同じです。
高音専用のユニットみたいなサイズですから低音は出ないものの、小型軽量ユニットならではの良さがあります。
エリーゼの割り切りに似た感じ？

ウチのメイン機、ミニチュア ノーチラスと


こういう超小型スピーカーも、夜静かな音楽を聴くには良いものです。(^^)

大まかな方針は決まったので、少し精度を上げて図面にしてみました。
完成形を目指すと、曲面や半端な角度が多くてなかなか手子摺ってます。


せっかく図面にしたので、切り抜いてペーパークラフトにしてみました(笑)

上から見たところ

↑ 純正形状
↓ モディファイ形状

だいぶまとまってきたようです。

下から見たところ

↑ 純正形状
↓ モディファイ形状

裏から見ると、継ぎ接ぎが汚い。。。(^_^;)


斜め後ろから見たところ

↑ 純正形状
↓ モディファイ形状

う～ん、段差を塞ぐパーツが鬱陶しい。。。


図面だとこんな感じです。（クリックするとPDFでダウンロード）

↑ 純正形状
↓ モディファイ形状

中央部分は、わりと簡単です。

サイドの部分

↑ 純正形状
↓ モディファイ形状

こういう所は純正形状は良くできてますね、すごく簡単に作れるし軽量です。
もうちょっと考えないと、これじゃ複雑すぎです。

型紙を作ってみました。

マフラーの太鼓に干渉する部分の対策をどうするか、悩みに悩んでます。
干渉する部分だけ切り取って、別のパーツで凹ましてしまうのが一番単純ですが、継ぎ接ぎだらけでカッコ悪くなるし、何より工作が面倒です。
できるだけ一枚の板で、干渉を回避できるように図面を書いてみましたが、どんな感じになるのかよくわからないので、実物大の型紙で確認してみることにしました。

CADで描いた図面をA3用紙4枚で分割出力して、ボール紙に写して切り取ります。


↑の変な形のボール紙を曲げて組み立てるとこうなります。


大体予定した形になりました。


ディフューザーに乗せると大きさの感じがわかりますね。


段差の部分の穴は別パーツで塞いだ方が良いかな～
後からはほとんど見えないけど。
