USB/HDMI入力端子の設置【その１】

トヨタ純正部品「USB/HDMI入力端子」を使用せず、お値打ちに同等機能を設置します。

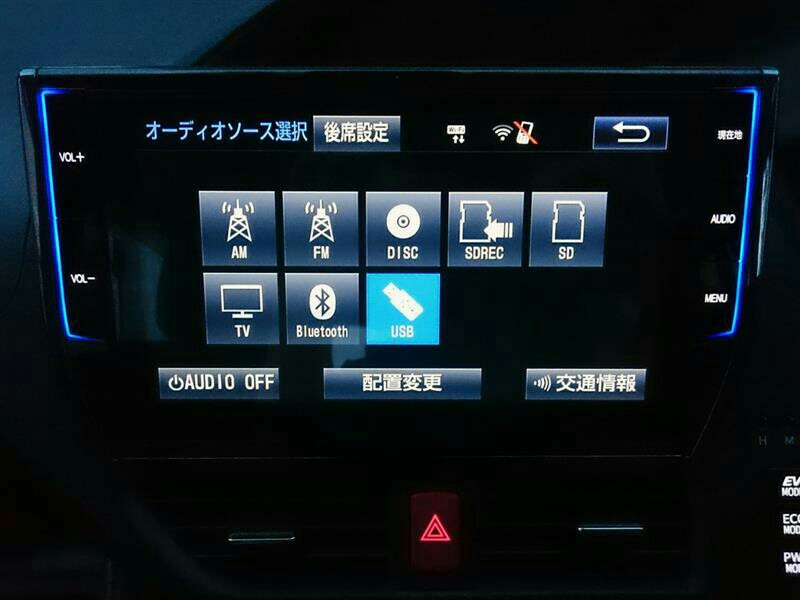

接続するナビは NSZT-ZA4T です。

何てことはない、富士通テンのオプションパーツです。

USB111
HDMI114

接続パネルを自作するのでネットでこちらの部品を用意しました。
パネルは私の部屋に転がっていた物です。多分ブレイドのかな…。

個人的にトヨタ純正部品はUSBとHDMIの文字が向かい合っているのが嫌。パイオニアはHDMI端子のみでUSBは別。アルパインのパネルは良いと思いますが専用端子。ダイハツMOPに設定されるHDMI/USBソケットは見た目も非常によろしくて、超欲しかったのですがパナソニック製ナビ専用端子で没。

切る(5分)、型抜く(10分)、削る(15分)、接着(20分)、乾燥(24時間)を経てこんなテキトーなモノが完成。

どこか汎用製品を作らないかなぁ…LEDとか光らなくていいから。
自分のスマホをHDMI出力しようとすると、USB給電が必要な為、出来れば一つのパネルにまとまること、内装をバラし易くするためにパネル部分で接続の切り離しが出来ることが重要なんです。いざとなったら、設置場所をダッシュボード内に末端剥きだ出しで隠す事も出来ますしね。

で、イクリプスとトヨタで配列が違うUSBコネクター。

製造元はどちらも富士通テンなのになぁ。

これな。

赤と黒を入れ替えます。

シガーソケット横に設置します。

パネル裏で若干のカットが必要です。


USB/HDMI入力端子の設置【その２】に続きます。
