年末、妻と子供達が実家に里帰りしているうちに、有機溶剤のガスマスクつけて、風呂場で樹脂工作です。



Autobahnさんの助言通りストーブで乾かします。ただ、結構臭いがキツイので換気は十分に。


みんな、なかよく並んでます。

まぁまぁ臭いが落ち着いて、今度はパテ盛りです。ただ寒くて硬化しません。
家族も帰ってきて、灯油代云々とうるさいので、外で日光浴です。ただ、外気７℃では・・・。



日中陽が差せば２階の窓際なら、結構暖かくなります。１６℃くらい。結構いいじゃん。



そこで妻の一言！ビニールハウスよろしく温室効果で！黒のゴミ袋に入れればなおいいです。３７℃まで上がりました。



これなら十分硬化します。１１時から４時くらいこのままにしたところ、パテも２日目で十分に硬化しました！
脚立にアイロン台(ボロボロです(入社した頃先輩にもらった！))で
うまく乗っかってます。



これはおすすめです。お金(灯油代)かかりません。(笑)

実は昨年秋、９月頃より、パドルスィッチが接触不良で、ＵＰ側が死んでました。
思い出したように動いたりと、接触不良に間違いないです。ただ場所が特定できませんでした。ついに全く動かなくなりました。
ＰＳ－Ｊａｐａｎさんとやり取りしつつ導通確認。

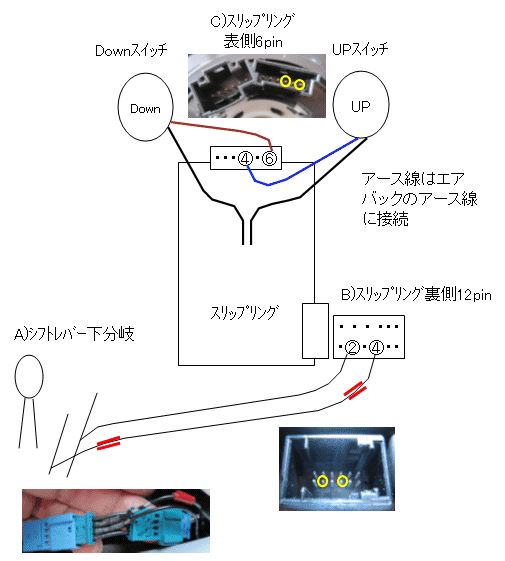

導通テスト
①　Aｼﾌﾄﾚﾊﾞｰ下分岐⇒Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin　間
UP側、赤マーク、④pin ＯＫ
Down側、マーク無し、②pin ＯＫ

②　UP・DownスイッチON　スイッチアース線⇒Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin　間
UP側アース線、Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin④pin ＮＧ
Down側アース線、Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin②pin ＯＫ

③　Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin⇒Cｽﾘｯﾌﾟﾘﾝｸﾞ表側6pin　間
＜ハンドルを外した状態で実施＞
　UP側、Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin④pin・Cｽﾘｯﾌﾟﾘﾝｸﾞ表側6pin④pin　　ＮＧ
　Down側、Bｽﾘｯﾌﾟﾘﾝｸﾞ裏側12pin②pin・Cｽﾘｯﾌﾟﾘﾝｸﾞ表側6pin⑥pin　ＯＫ

メールでやり取りして、スリップリング内の接続不良だろうという事で、コラムスイッチごと、ＰＳ－ＪＡＰＡＮさん宛の送付。



＞ＰＳ－ＪＡＰＡＮさん
届いた時点では確かにご指摘の接点間での導通が無い状態となっていましたが、
結果的にはスリップリングとコラムスイッチの合体させるコネクター内でメス側 の端子がコケてしまってオスピンが刺さっていない状態となっており、同時にオスピンも
斜めに曲がった状態となっていた事から、双方が上手くはまらずに導通の無い状態であると確認出来ました。
現在は端子の直立を取って問題なく導通している状態となっておりますので本日発送させて頂きます。
部品が到着しましたら、このままスリップリングとコラムスイッチを分離することなく
裏側12ピンと表側6ピン間で今一度、導通の再確認をして頂けると助かります。

部品到着日に作業して、その日のうちに返送くださいました。
メールにあった導通確認　ＯＫ
この状態に、コラムスイッチを取り付け。



ハンドル取り付け。



ハンドル内のパドルのカプラー、エアバックとのアース線接続。エアバック取り付け。



エンジンかけて動作確認　ＯＫ
タイトル画像の通りで、直りました！ＯＫです。

パドルがアクセサリーでなく、ちゃんと動いてくれました！
よかった　よかった
