ポジション用のＴ１０バルブを作ってみました。




側面の１面に４個で、４面で１６個
前面には、４個配置してみました。

以前に、Ｓ１５用にポジを作成した時に余ってた基盤を使用して作りました。

んで、余ってたＳＭＤタイプの２チップＬＥＤを、実装しました。

ＬＥＤは２０発で、２チップなので４０発相当の明るさです♪

今までのは、１チップだったので、さらに爆光になるかもね～(笑)


作成費用は、１個８００円くらいかな♪

Ｐ○ＡＡでこの明るさなら、１００００円くらいの値段になるかもね～(笑)

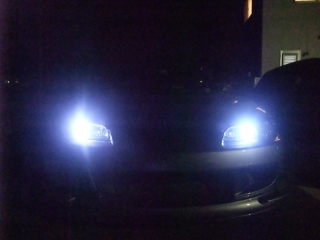

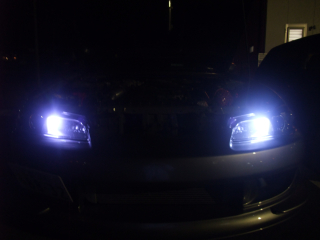

向かって左が前バージョンで、右が新バージョン




違い、判るかな？？

どちらも新バージョンした状態です。




ポジだけ点灯しても、周囲がちょっと明るくなりました(笑)

とある人に依頼され、作成した１品

元は、サントリーコーヒーBOSSのオマケでついてきた、プルバックカー

２缶バージョンのデカイ奴です。

これに、ＬＥＤを埋め込んで、ダミーセキュリティにしてくれっていう依頼。

ＬＥＤ単体で自動点滅するものを付けちゃえば簡単なんだけど、それじゃぁ工房の名が廃る(笑)

ＩＣやトランジスタ、コンデンサなどなどを使って回路を作成しました。

ただ…、回路を搭載できるスペースが、めっちゃ小さい...。
縦１ｃｍ、横２ｃｍ...。
部品点数１４個

半固定抵抗なんて、1個５ｍｍ四方だよ？

ま、なんとか押し込みましたけどぉ(笑)

何ができるかというと、点灯速度と、出力電流を、半固定抵抗で調整できるんです。



１番遅い設定だと、ＯＮ時間１．６秒、ＯＦＦ時間１．５秒
１番速い設定だと、ＯＮ時間４６ｍ秒、ＯＦＦ時間２３ｍ秒

電流は最大１００ｍＡ程度まで流せます。

なので、今回は赤色ＬＥＤを４個搭載しました。

フロント、サイド、リアウィンドウに各１個ずつ配置しました。


点滅させてるトコを、動画で撮ってみました。

ようやく、Ｓ１５用のライセンスランプが完成しました。

まずは１個目。

Power LEDってのを、３発しか使ってないんだけど、超明るいっす。
しかも、現車合わせで、角度も調整したから、バッチリ　(o^-')b

自分のＳ１５で、明るさや不具合を確認して、２個目を作成します。

２個目は、青いＳ１５に乗る友達用～


現車合わせで作れるのって、良いよね～♪

だから、YAS15工房に依頼してくれる皆様、S15に乗り換えなさい(笑)

そしたら、もっと完成度の高いモノを納品できるのに～♪

実は、全く知らない車種用に作るのって、ドキドキすんだよ～
しかも、遠方の人用だからねぇ…(￣Д￣;;

今日は定時に退社したんで、５分間クッキングを(笑)

最近、友達に頼まれたLEDライトを沢山作ってたんだけど、気分転換？に
S15のキーシリンダー用のLEDライトを作ってみました。

んまぁ、これは超簡単で、T5のウエッジベースにチップLEDを２個付けただけ。

1.3020の青色チップLEDを２個用意します。
2.２つのLEDを直列にハンダで繋ぎます。
3.LEDのプラス側に20mA流すCRDをハンダ付けします。
4.LEDのマイナス側に、3cmくらいのジャンパ線をハンダ付けします。
4.T5のウエッジベースにシリコンを詰めます。
5.ウエッジベースにLEDをハメ込みます。
6.純正の豆球？と交換します。


はい、出来上がりっ(笑)

材料費は、１５０円くらいですっ

砲弾型のLEDを１個付けちゃえば、もっと簡単なんだけど、それじゃ面白くないからね～(笑)

取り付け前の写真を撮り忘れたのはナイショ(笑)
