相談の内容は、「自力で回路図見ながらON-OFFスイッチ付けたんだけど、インジケーターが点きっ放しになっちゃうからどうにかして。」との事でした。

洗車するとき等、エンジンを掛けずにドアの開け閉めする度にフォグが点いてしまうのでバッテリーが心配でOFFにしたいとの事でした。

標準の回路図

弟から「こうしたい」の要望を聞きながらON-OFFスイッチのインジケーターの作動条件は以下の通りとしました。

・車両メインS/W ACC以上且つ、おもてなしフォグS/W ON時インジケーター点灯。
・おもてなしフォグ点灯中インジケーター点灯。
（車両メインS/W OFF後、おもてなしフォグが消灯するまでインジケーター点灯）

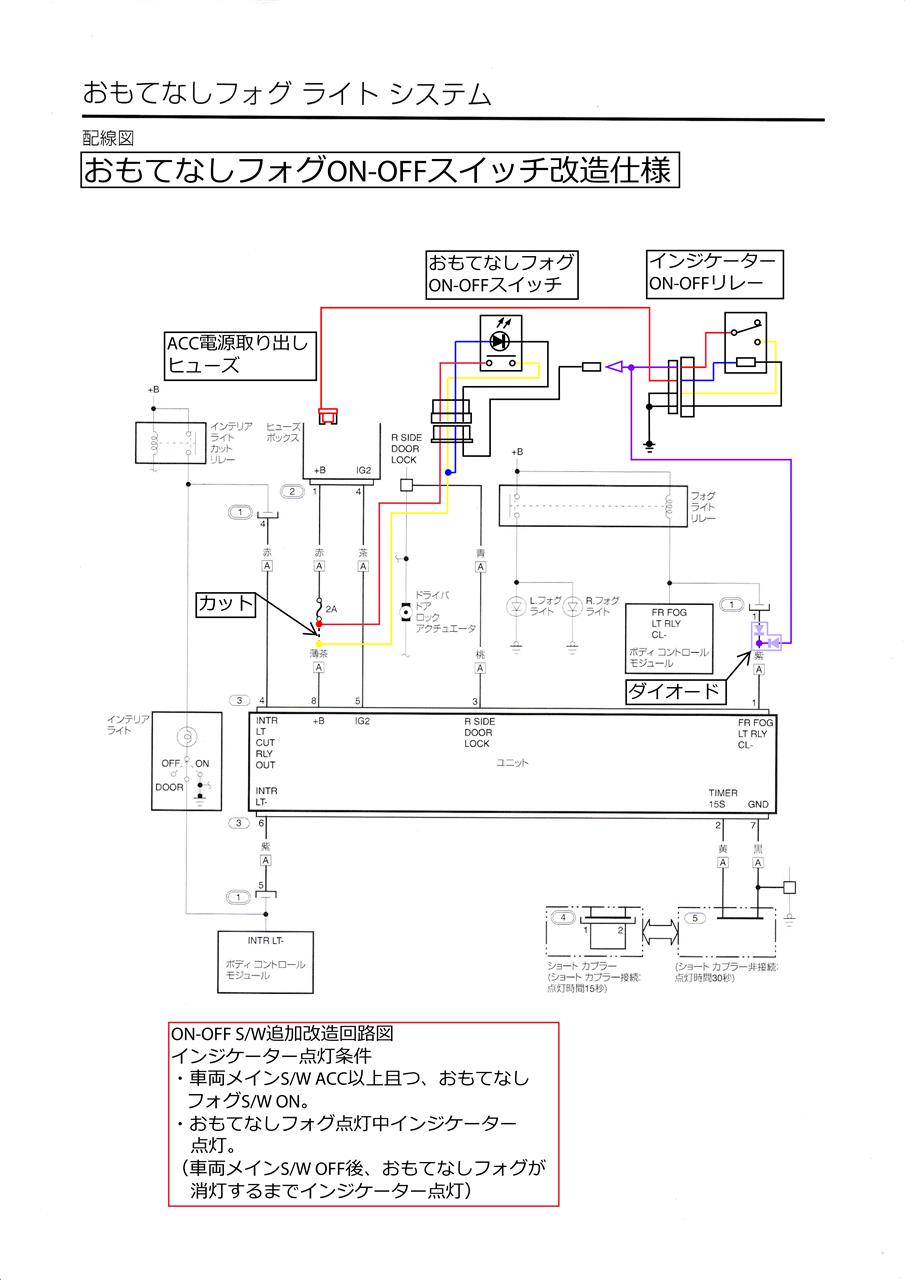

ON-OFF仕様の回路図

便宜的に簡単な図記号で書いていますが、実際のところスイッチの内部回路は電子基板でできているので+-を逆に繋ぐと壊れます。リレーの中身は見ていないので？？ですが。。。

コネクターリスト

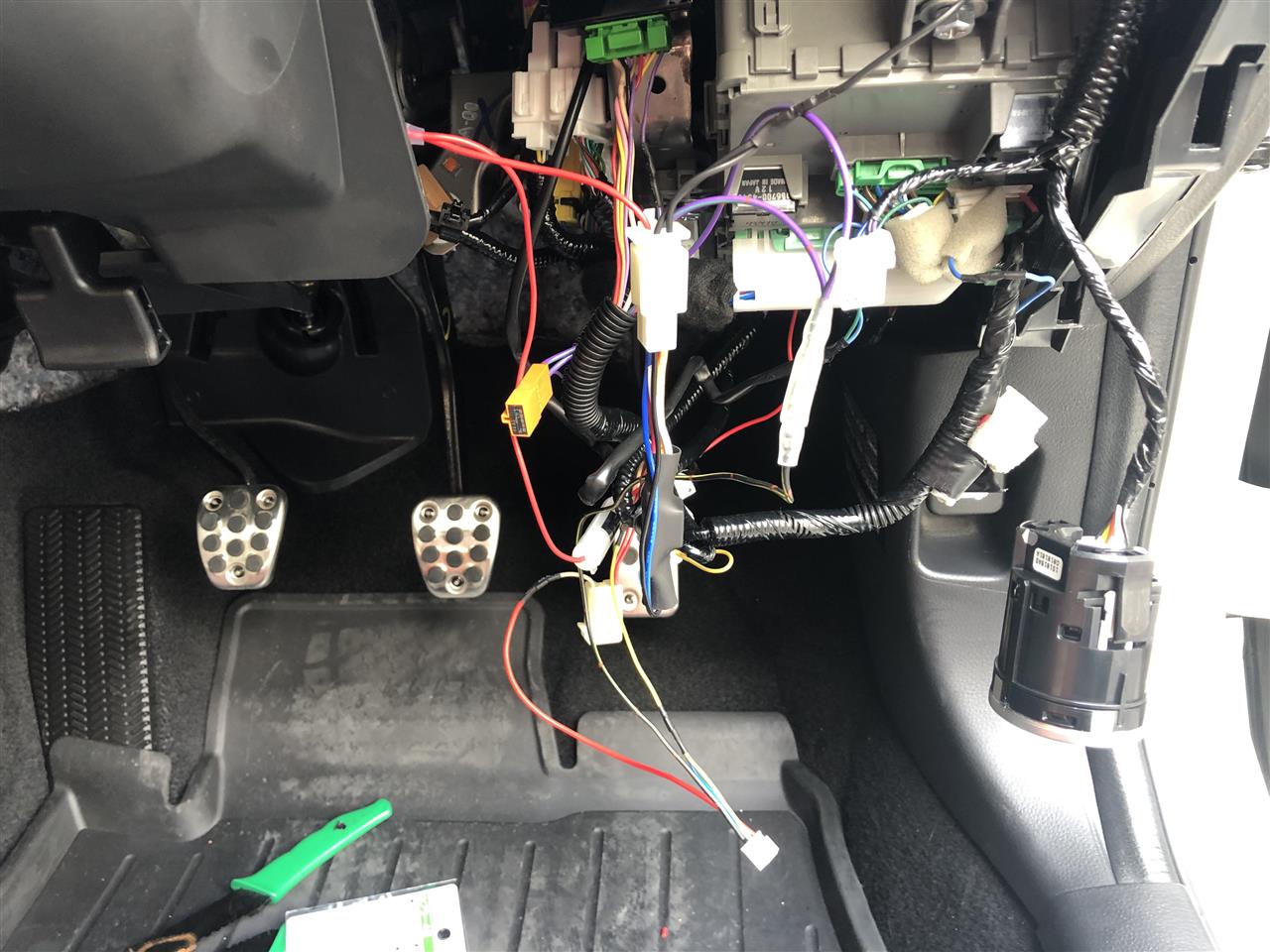

上の図を写真でみると、こんな感じ。

メインスイッチ裏側でまとまっているので比較的楽な作業です。

インジケーターON-OFF用リレーにコネクター取付

スイッチにコネクター取付

インパネにはめ込むベースはノーマルのホールカバーを切り刻んで使用します。

スイッチとはホットボンドで固定しました。（弟作業）

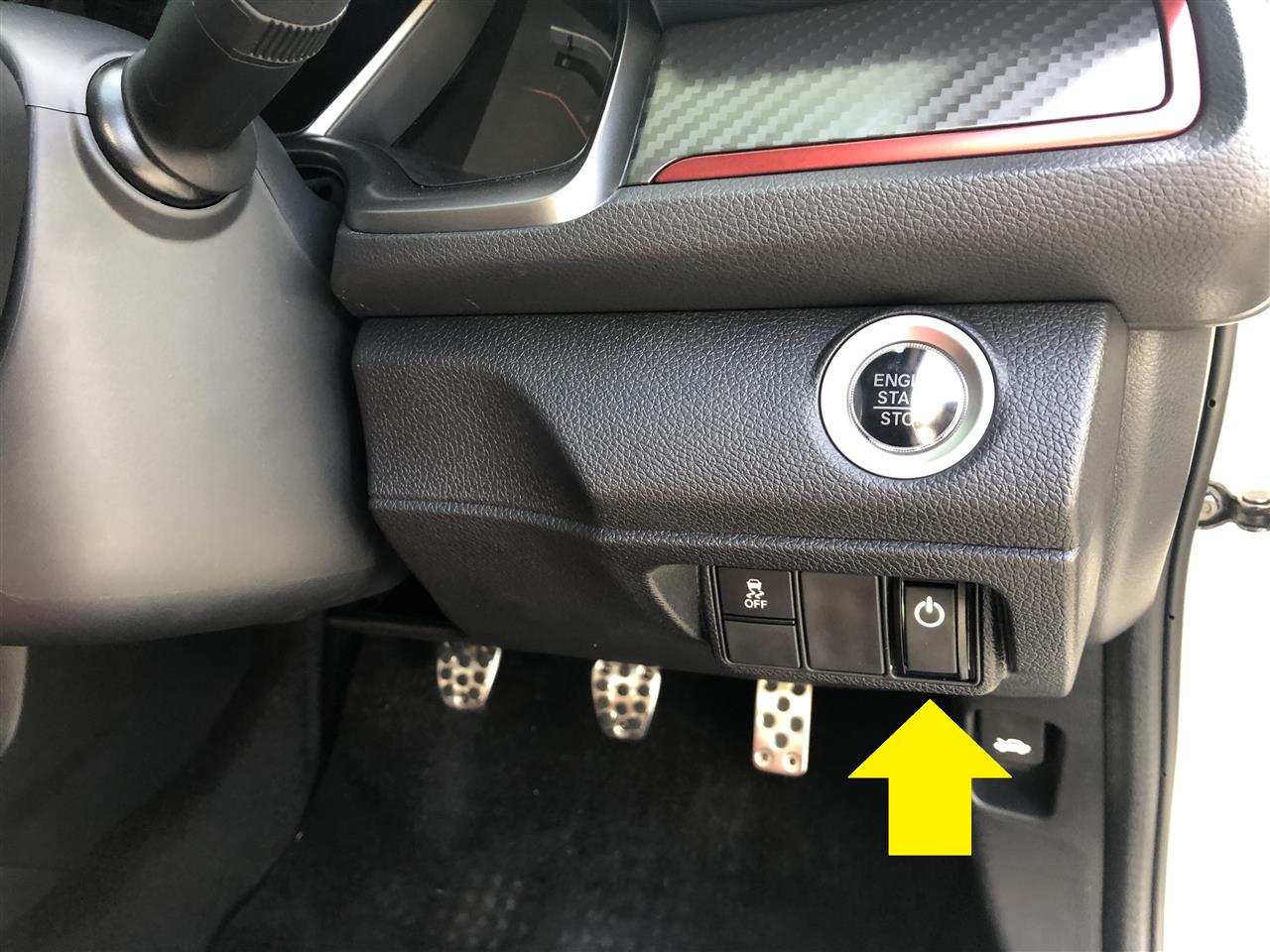

 スイッチを組み上げた図

すっきり純正風に出来ました(^_-)ｖ

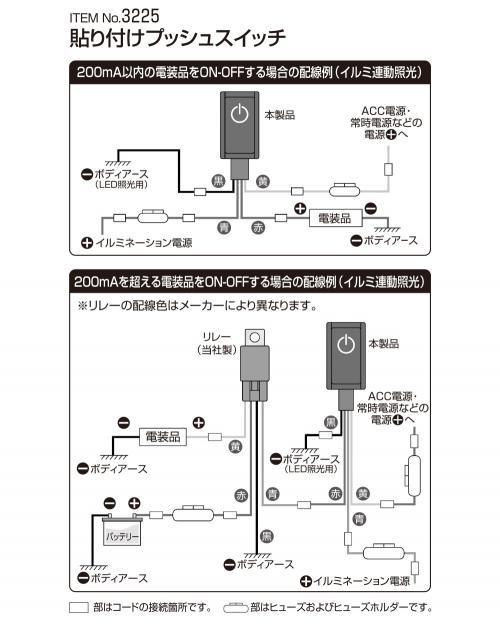

エーモン3225 スイッチ説明書

エーモンのホンダ用だと大きくてしっくりこないみたいです。

このスイッチのフィット感はバッチリです。

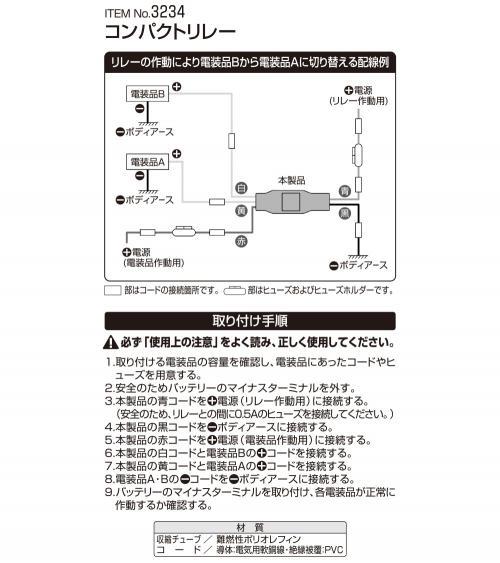

エーモン3234 リレー説明書

この他、ダイオードは手元にあった余りもの。コネクターはエーモン製を使いました。

暫くクルマ道楽から離れていたので久しぶりに楽しいクルマ弄りでした。

電気回路の改造と言うのも好きなお題だったし。

やっぱり、おもちゃになるクルマが欲しいな～と思う一日でした。
