自作PC

メイン機のPCケース
底面ファン追加です






120mmファン

Thermalright TL-S12RW
3個パック






開封

配線がゴチャッてます






並べてみました

白モデルですが
色味が違いますね

ハローファンという事で
何の事かと思ってましたが

HALOハロー(ヘイロー)
光の輪だそう

リング部分だけが光ります
気が付かなかったです

標準的なARGBの逆ファンならばコッチ
Thermalright tl-c12rw-s v2






リバースファン

通常のファンとは
翅の向きが違います

通常この向きで吸い込む方向ですが
これは吹き出します






ARGB配線

LED制御に配線が増えます
やや面倒です






仮置きして

マザボのコネクター関係とか
配線を先に行いました






底面固定用のネジ

PCケースに付属してこなかったので
別途追加






8本入りを購入

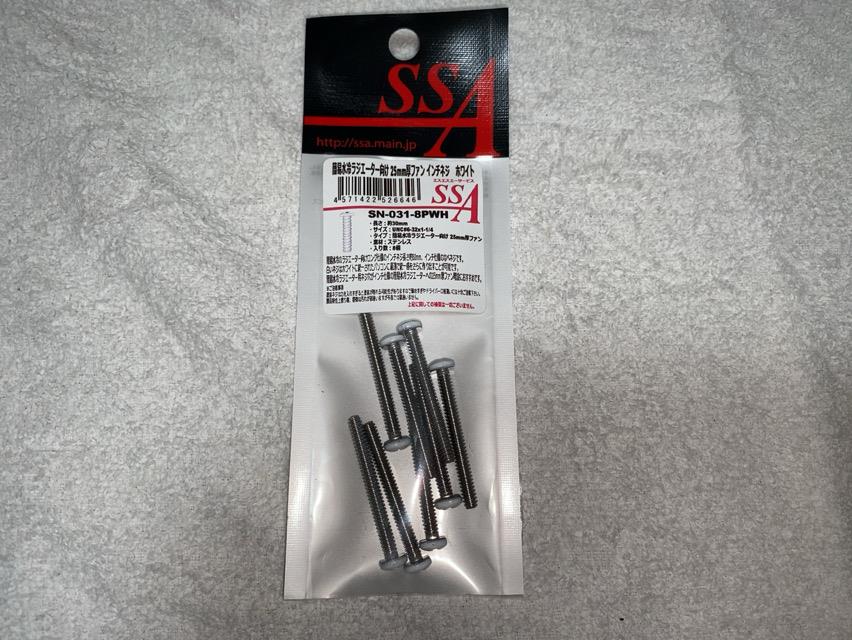

SSA 簡易水冷ラジエーター向け 25mm厚ファン インチネジ ホワイト SN-031-8PWH






ホワイトです

ネジの頭くらい
塗装してもいいんですが

どうせ購入するので






先ずは仮止め

ファン3個に対して
ネジ8本

なので
対辺に2本止めとしました






ファン固定はインチネジ

一般的なM3ネジは不可です

PCパーツ
インチとミリが混在してます






本締め

といってもほどほどに

締付トルクは
何時も軽めでやってます

電子部品なので
ナメルよりはマシです






7分組くらいになりました

不足パーツあるので
中断しました






こだわりの

配線マトメ
中々進みません

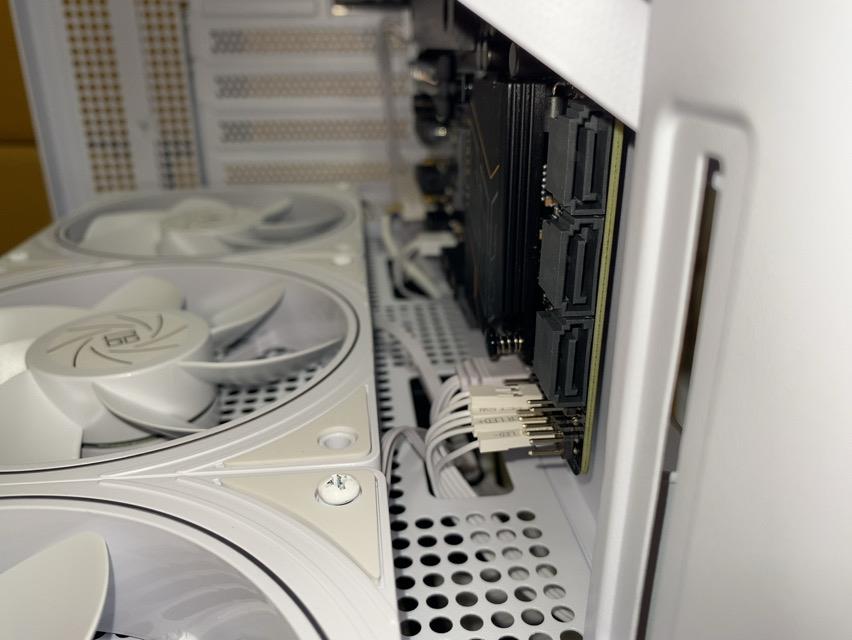

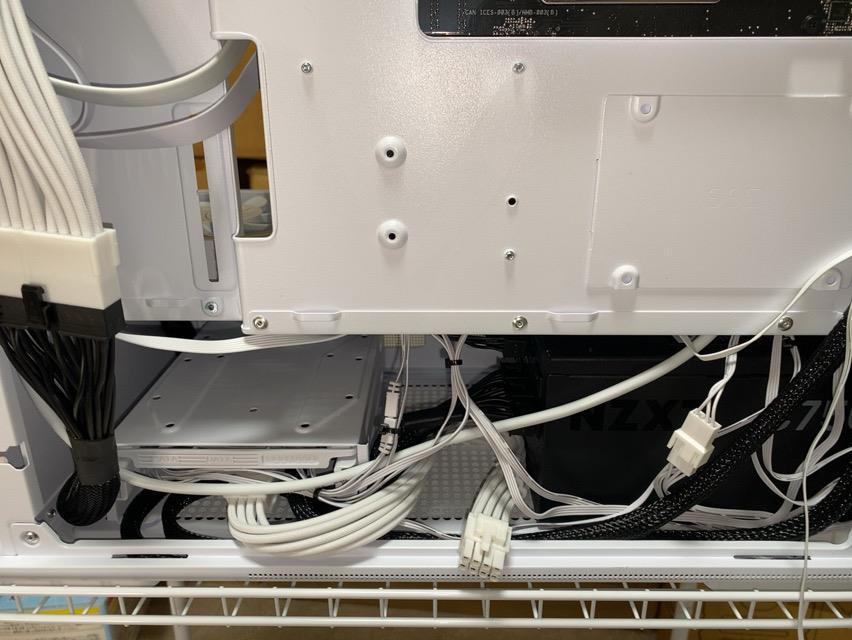

裏配線

表面のケーブル取り出し口から
見えてしまわないように気を付けました

自作PC

メイン機のPCケース
組み込み開始です

途中パーツの買い足しとかあって
ゆっくりと組み進めました

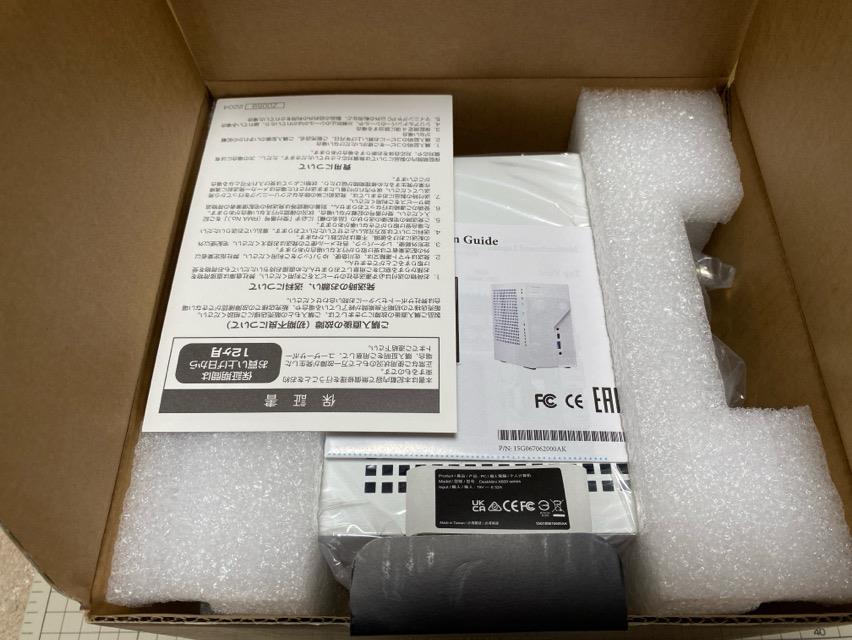

開封






箱横にして

少しづつ
引っ張り出しました

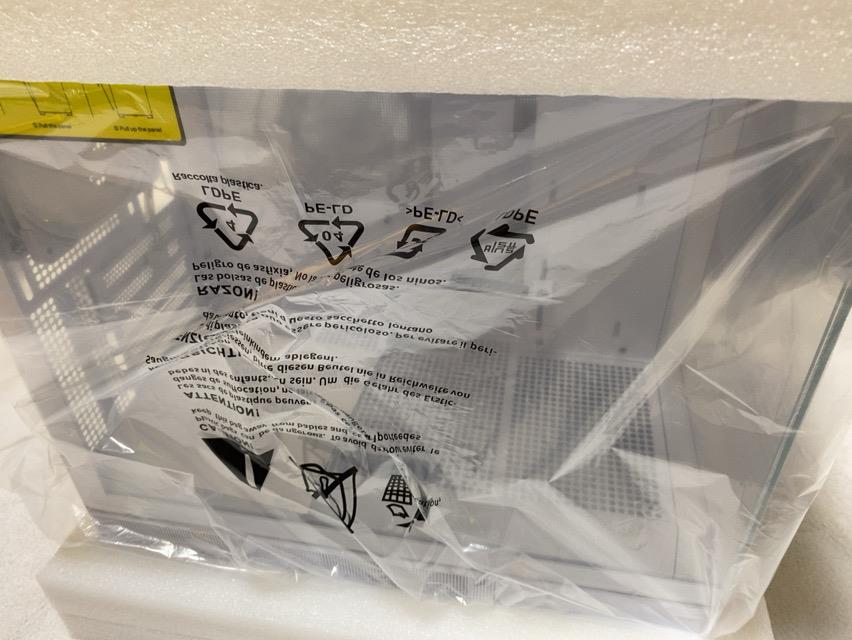

というのもガラスパネル

今回は
割れ物です






M-ATXケース

zalman P10

散財したので
アマゾンでポイント消化としました

ANTEC CX200M
と随分悩みました

CXは公式には水冷クーラー非対応
小型で実質Mini-ITX規格なのは魅力なのですが

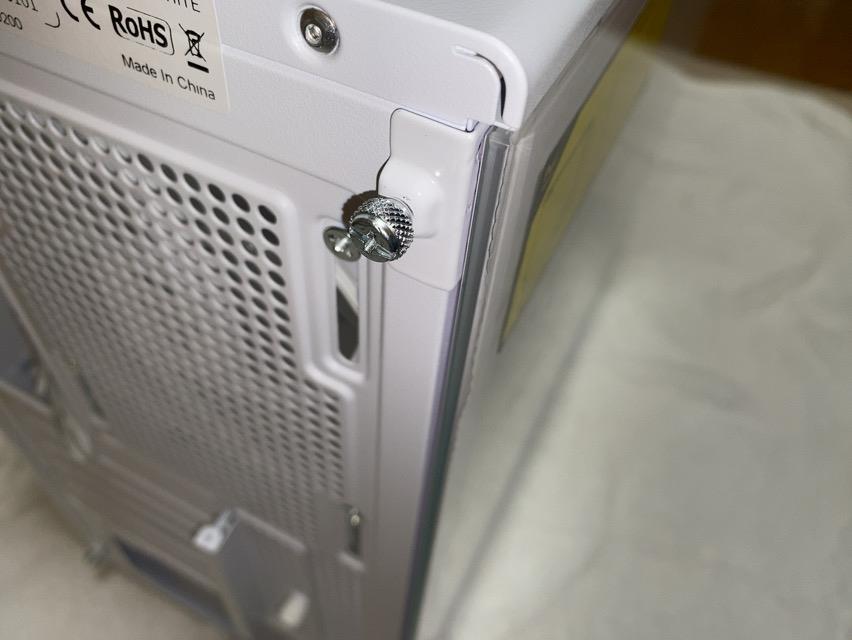

サイドパネルはネジ止め

生産は中国みたい






オマケシール

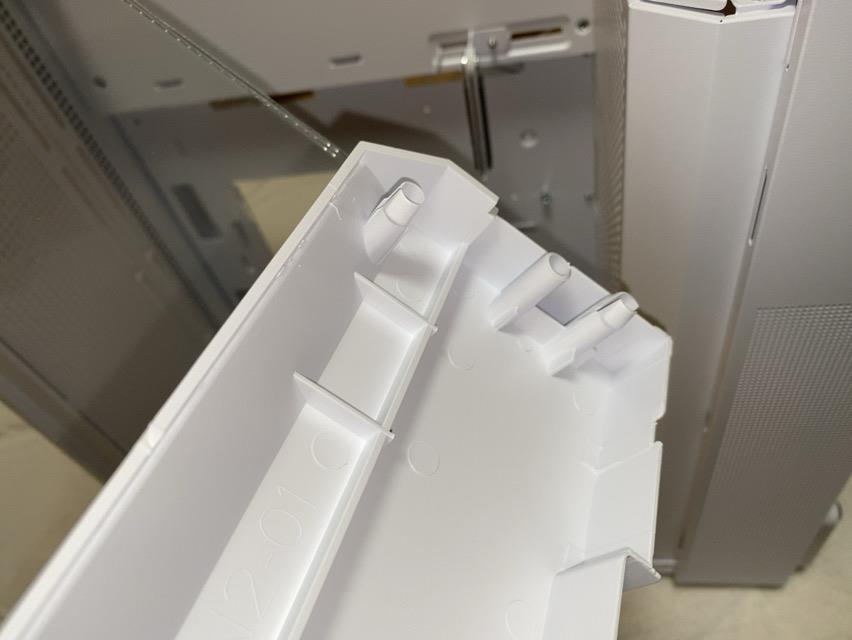

フロントパネル

下のホールに手を入れて
手前に引き抜くタイプでした






付属品

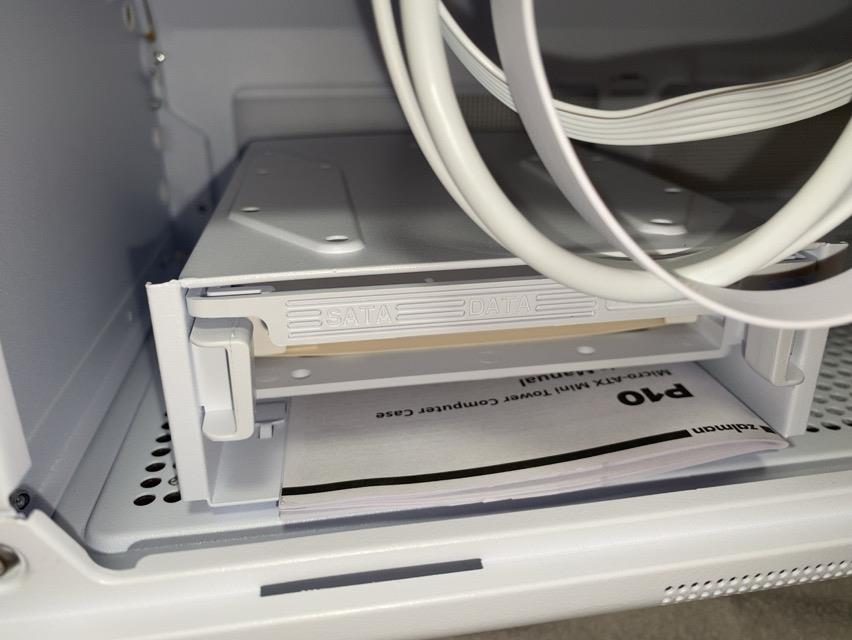

2.5スロットに入ってました






ブラケットを引き抜きます

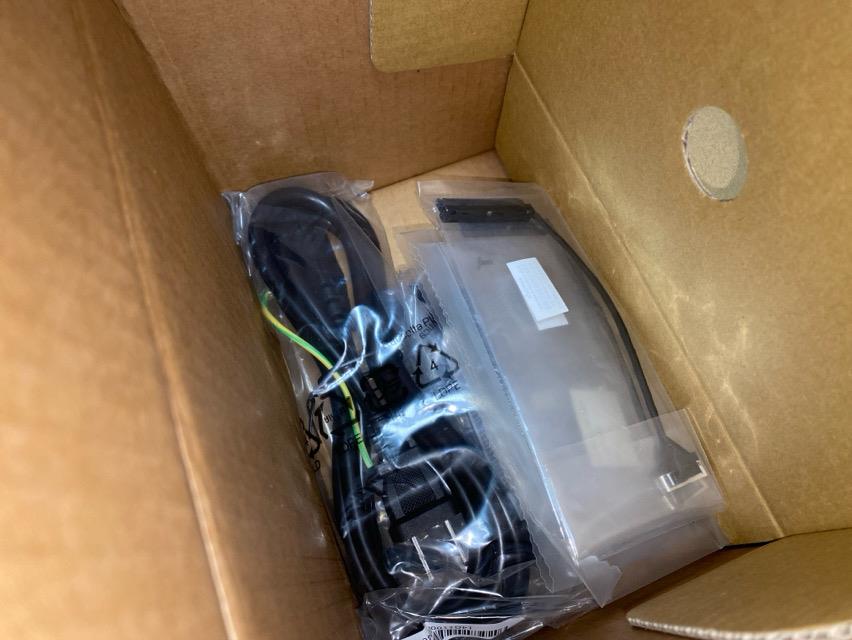

ケース内に付属品
よくあります

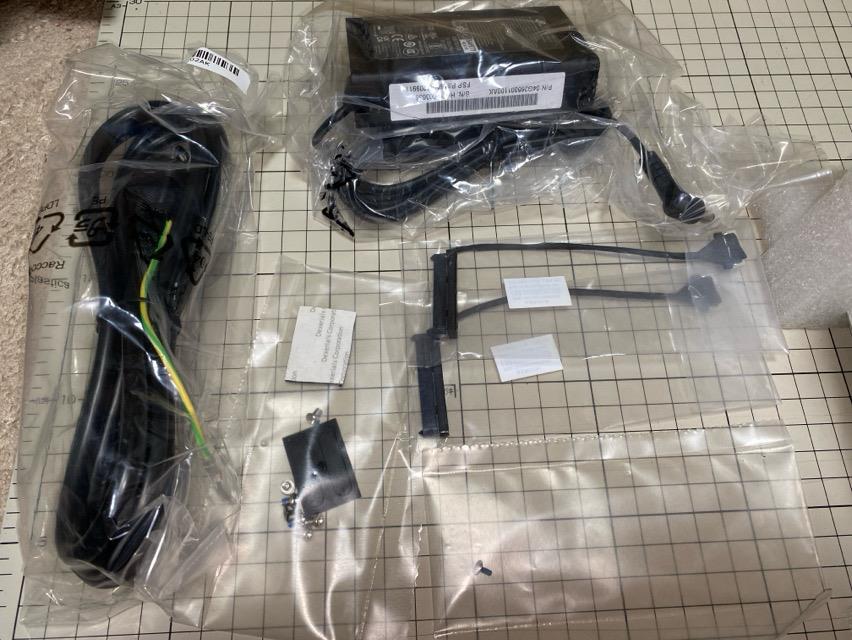

付属品一式






ネジ類

底面ファンを追加する時用の
固定ネジは付いてきませんでした






電源搭載

固定ネジは
電源付属を使いました

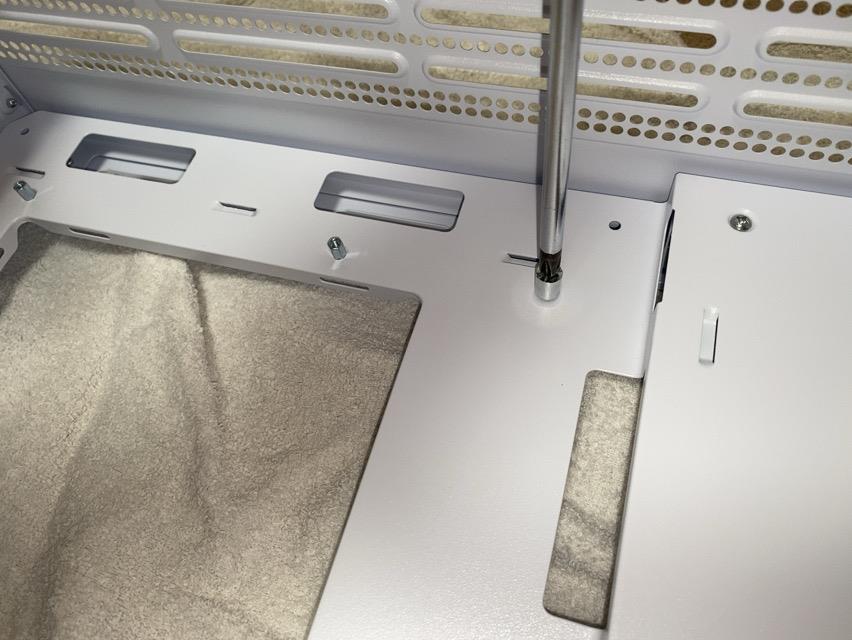

スペーサー

M-ATXに必要部分を
追加します






精度は良好

バックパネルの隙間とか
ネジ穴もバッチリ出てます

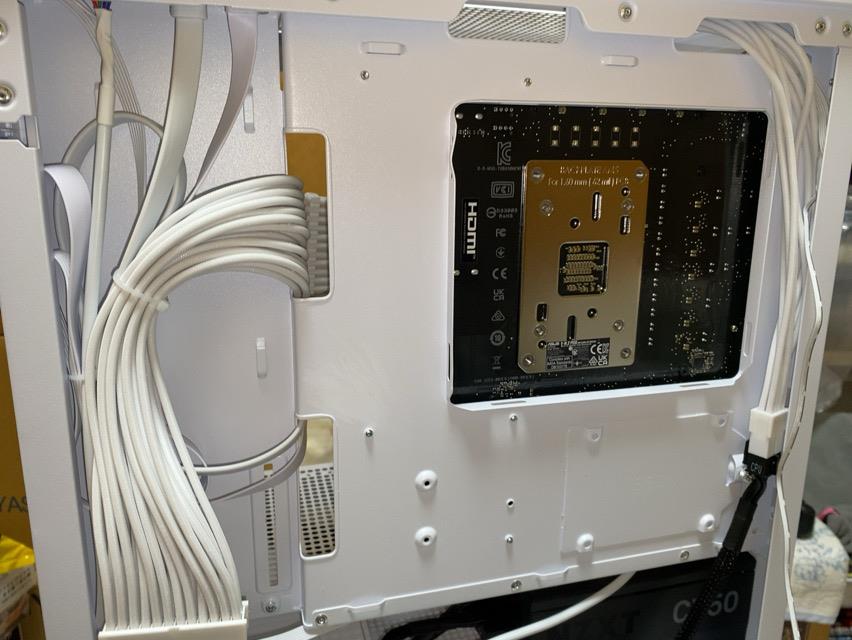

裏配線スペース

広いです
組み込みはとてもラク

Mini-ITXサイズを触ってたせいか
余計に広く感じます

ただ板金はペラペラ

画像にもありますが
マザボ裏

タイラップのスリットとか
曲がりやすいです

たぶん元からだと思いますが
指先で簡単に修正できました

自作PC

メイン機のCPU
Ryzen 7 9700X

起動確認が取れたので
BIOS確認とM.2SSDの取付を行いました


9700X メイン機のCPU取付と起動確認 @ PC






前回Yを押しまして

パッ

amiが表示されました
F1押して進みます

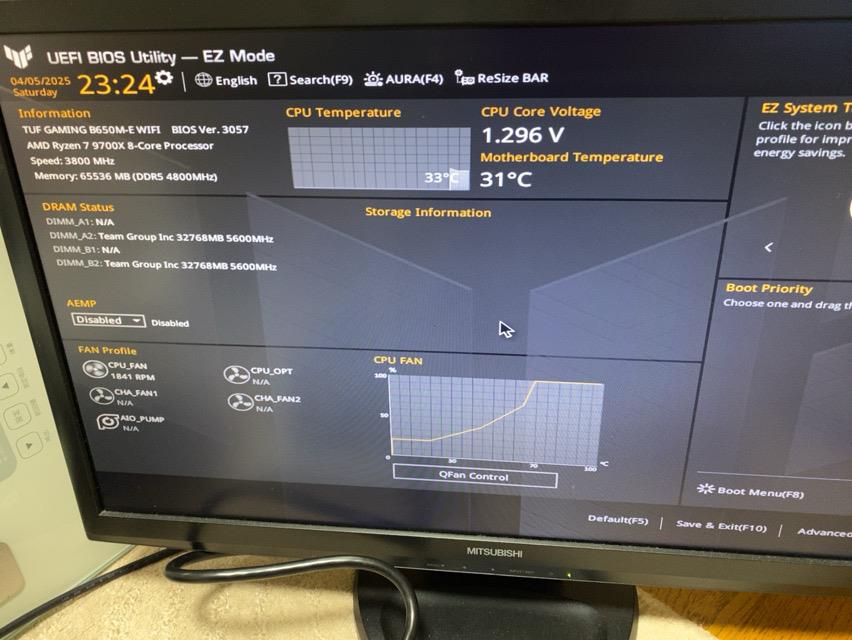

無事UEFIに入りました






認識の確認

CPU
メモリー

大丈夫そう

メモリーは
ネイティブ5600MHzで動作しています






操作不能

マウスまでも付け忘れました
集中力がなくて情けない






パワーSW押して

プシュンと停止
一旦コンセントから外します

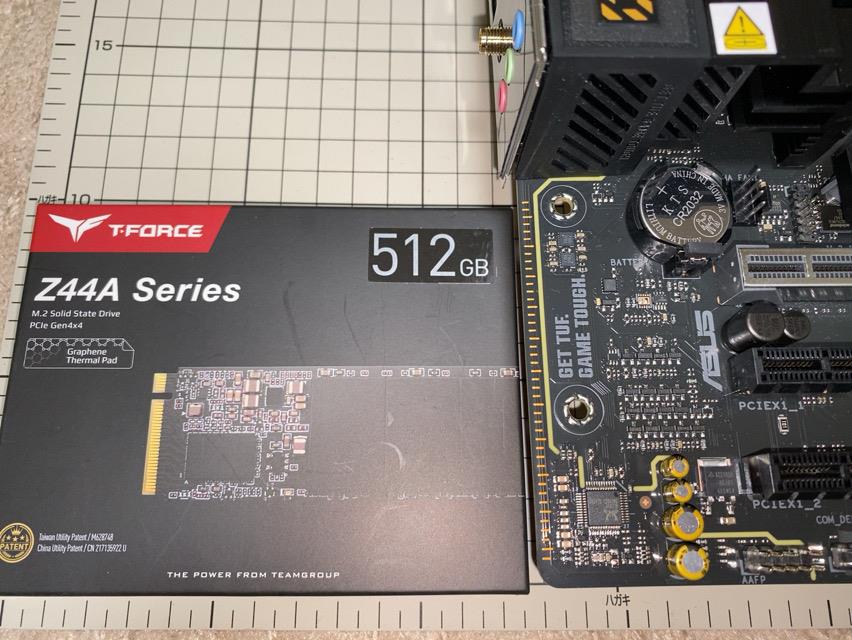

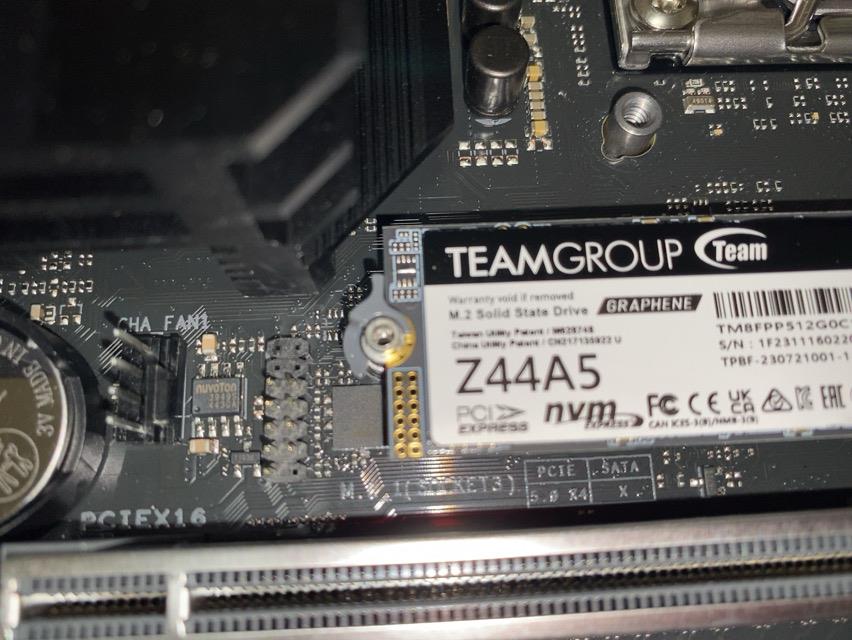

M.2SSD

Team Z44A5
PCIe4.0

昨年のパソコン工房のセールで
暫しストックしてました

i5-10400 近代化改修の準備とハズレ初期不良 CPUクーラー ProArtist BASIC 6 SE @ PC






片面実装のSSDなので

マザボ付属のゴムシート






基盤のゴムパッドに重ね貼り

なくてもいい気がしますが
取説に従い嵩上げします






慎重に差し込んで






最近のマザボはツールレス

ラッチを回して固定します






ヒートシンク

サーマルパッド
厚さ1.25mm






ネジ穴合わせて

ヒートシンク
固定します

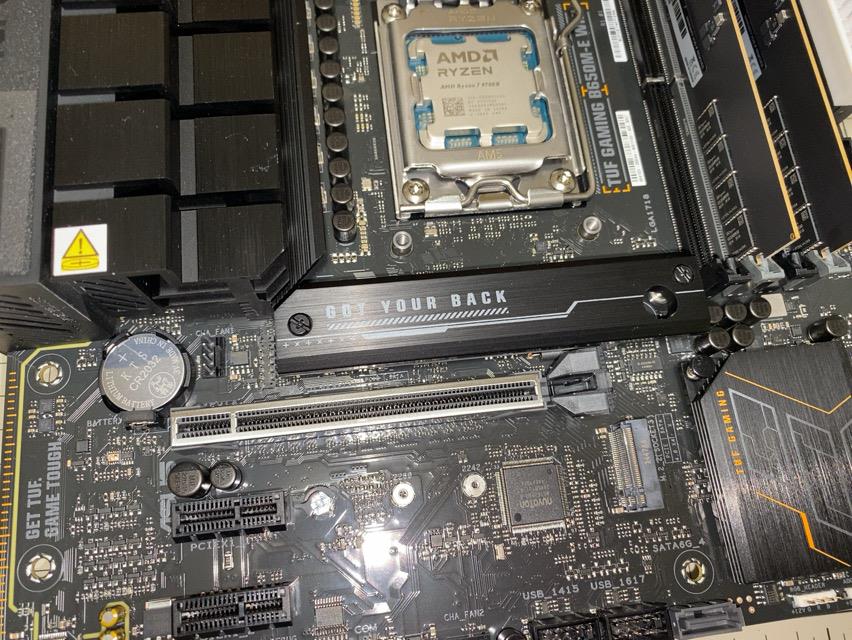

M.2_1スロットはPCIe5.0
下位互換あり

今回は4.0付けましたが
たぶん体感しないでしょうね

自作PC

メイン機のCPU
Ryzen 7 9700X

取付と初回起動テストまで

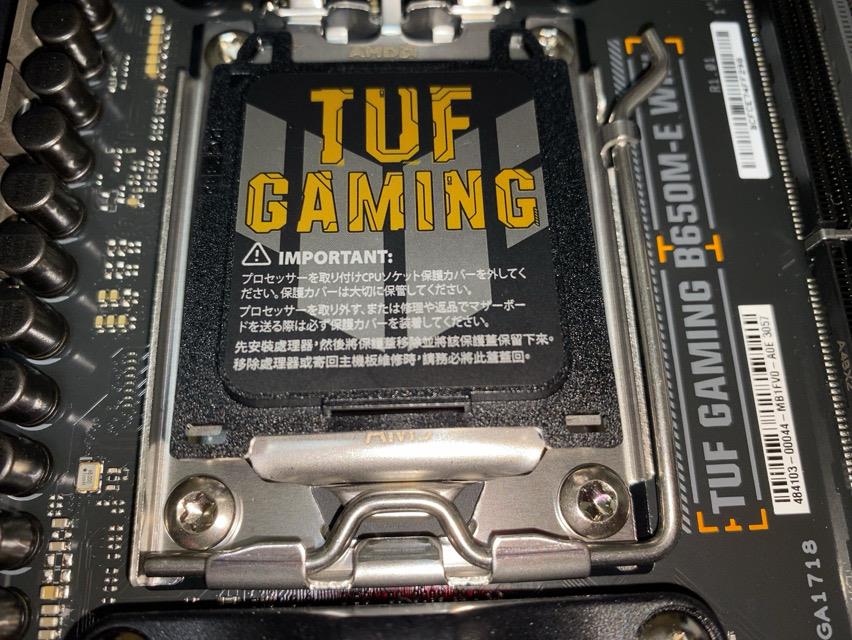

ソケット横のレバー






そっとカバー開けます

触ったり物落としたりしないよう
慎重に






そっと載せます






左上の三角マークを合わせます

一応切り欠きがあるので
付く様にしか入らないようになってます






そっと閉じます






レバーをロックすると

カバーが外れました
以前のインテルCPUと同じですね






DDR5メモリー

TEAM TED564G5600C46DC01 32GBx2






メモリーの切り欠き合わせて

A2とB2のスロットに
グサリ

ラッチの掛かりも
確認しました

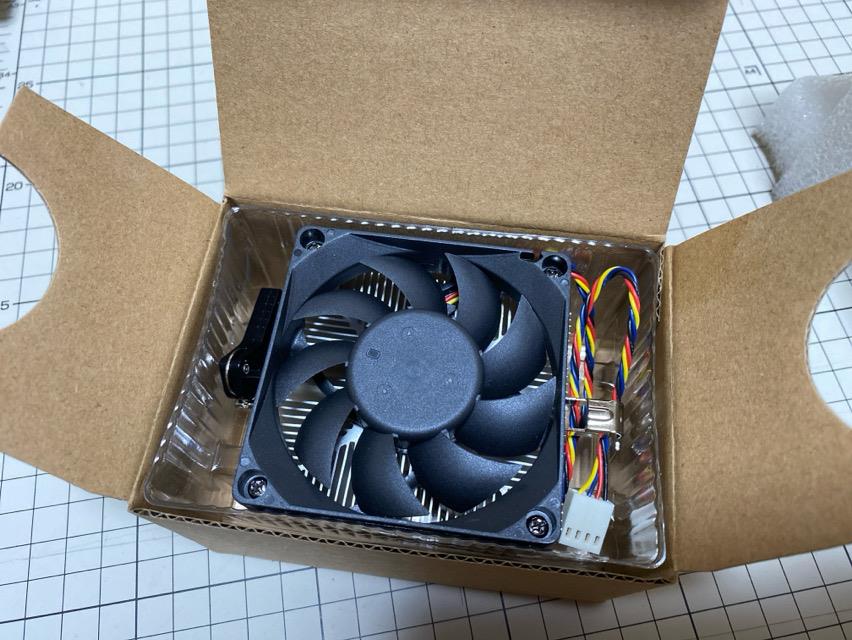

適当なリテールクーラー

3400Gのクーラーを使いました





そっと載せて位置合わせ

マザボ付属の
ツメ固定ブラケットは外しました






スプリングを押し付けながら

ギリギリと締付け

CPUグリスは
塗布済みの物






なにも考えずに付けてしまいましたが

ソケットAM4とAM5
CPUクーラーに互換性ありだそうです

テスト用
SWとスピーカーも付けました






スイッチオン






チェックランプ






根気よく待ちます

5分から
場合によっては10分くらいとか

もの凄く
不安になります






パッ

点きました！

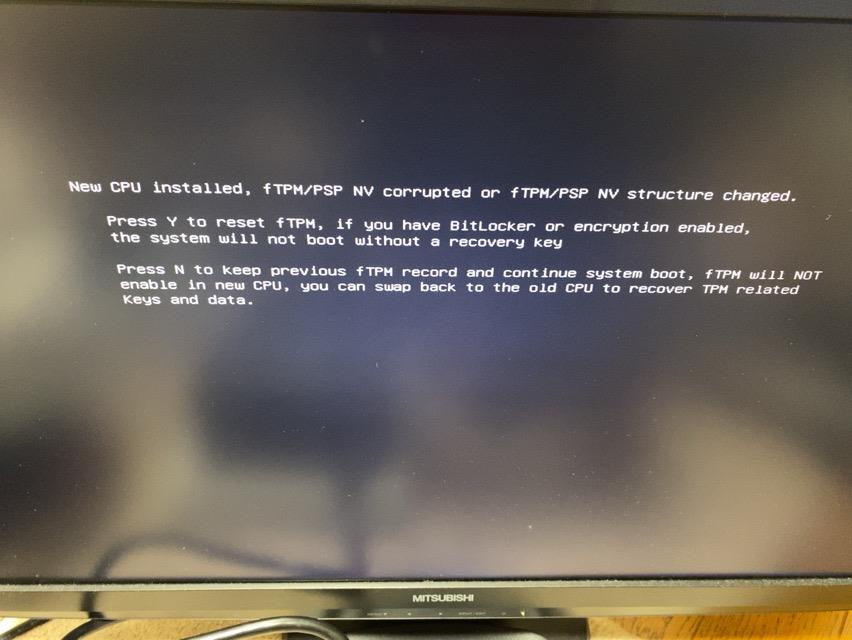

なんだこの画面！？

たしか以前にも
AMDのCPUだと出るみたい

Ryzen 5 2600のCPUグラボ交換 2600→5700X RX6500XT→RX6600 (ソフトウェア) @ PC






キーボード忘れました

Yを押して進めます

自作PC

メイン機の電源延長ケーブル

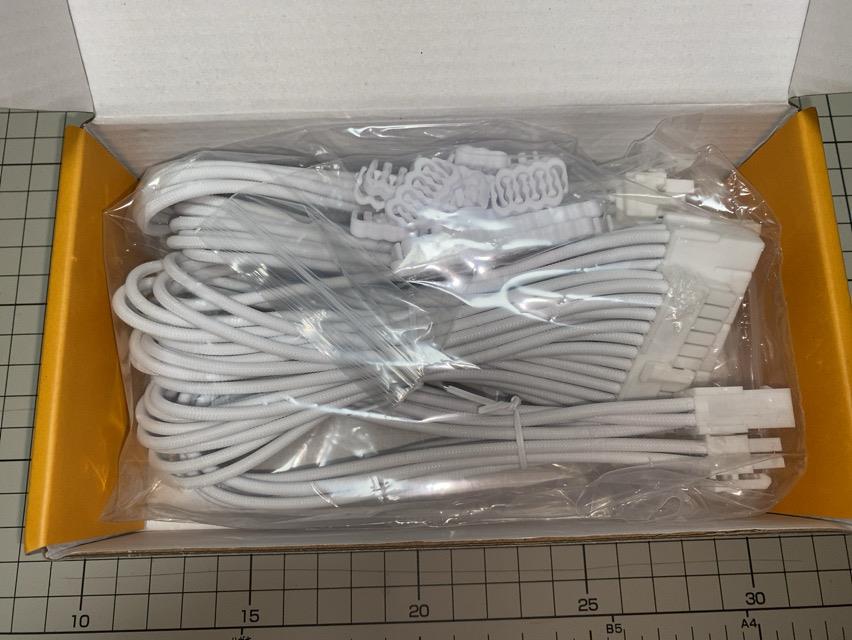

EZDIY-FAB スリーブケーブル
アマゾンにて購入






スリーブケーブル

見た目ダケ！
のカスタムパーツです






電源ケーブルに接続して

マザボとグラボの
見える部分に使います






本来の延長ケーブル

ケースの大きさやレイアウトによっては
届かなくなった場合等に使います

使われてる線材やピンの材質とか
トラブル起こす可能性は上がります

デメリットが多いので基本的には
使わないほうがいいのでしょうけど
