シエンタには「Anys レザー&カーグッズ トヨタ テレビキット ナビキット ナビ 取説付 2018年モデル NSZN-Z68T NSZT-W68T NSZT-Y68T NSCN-W68 走行中テレビが見れる ナビ操作 カーナビ」を車両購入時にディーラーで付けてもらっています。
最近、シエンタに乗る機会が多く、このキットの使い勝手について疑問符が浮かんできたので検証してみました。

このキットには写真のようにスイッチが付いています。
〇がoffでＩがon。
でこのスイッチをどちらに入れても走行中にTVが全画面表示できるんです。
アル参号機（MOPナビ）はテレビキットの操作をしないと画像は出ず、音声だけの状態になります。
では、シエンタに付けたこのTVキットのスイッチは何を意味しているのか？？

結論は簡単でした。
このキット、ナビ側のパーキング信号は常にシャーシGNDに落としているんですね。
スイッチは車速パルスの入り切りを行っているようです。
そのため、TVは何もしなくても映るし、onの状態（車速パルスがナビに来ている状態）ではナビ操作画面がグレーハッチングして操作できなくなる。
offにするとナビの操作はできるけど車速パルスが来ないのでナビの誤差が大きくなる。
という事なんですね。


AVNシリーズはデンソーテンの製品で、スペーシアにも付けているけど、一般的なアフターパーツのAVNシリーズはパーキング信号をGND落としするだけでテレビは映るし、ナビの操作もできる。ディーラーオプションの製品だけがそのような仕様なのか、最近のナビがそうなのか…
新たな疑問が。

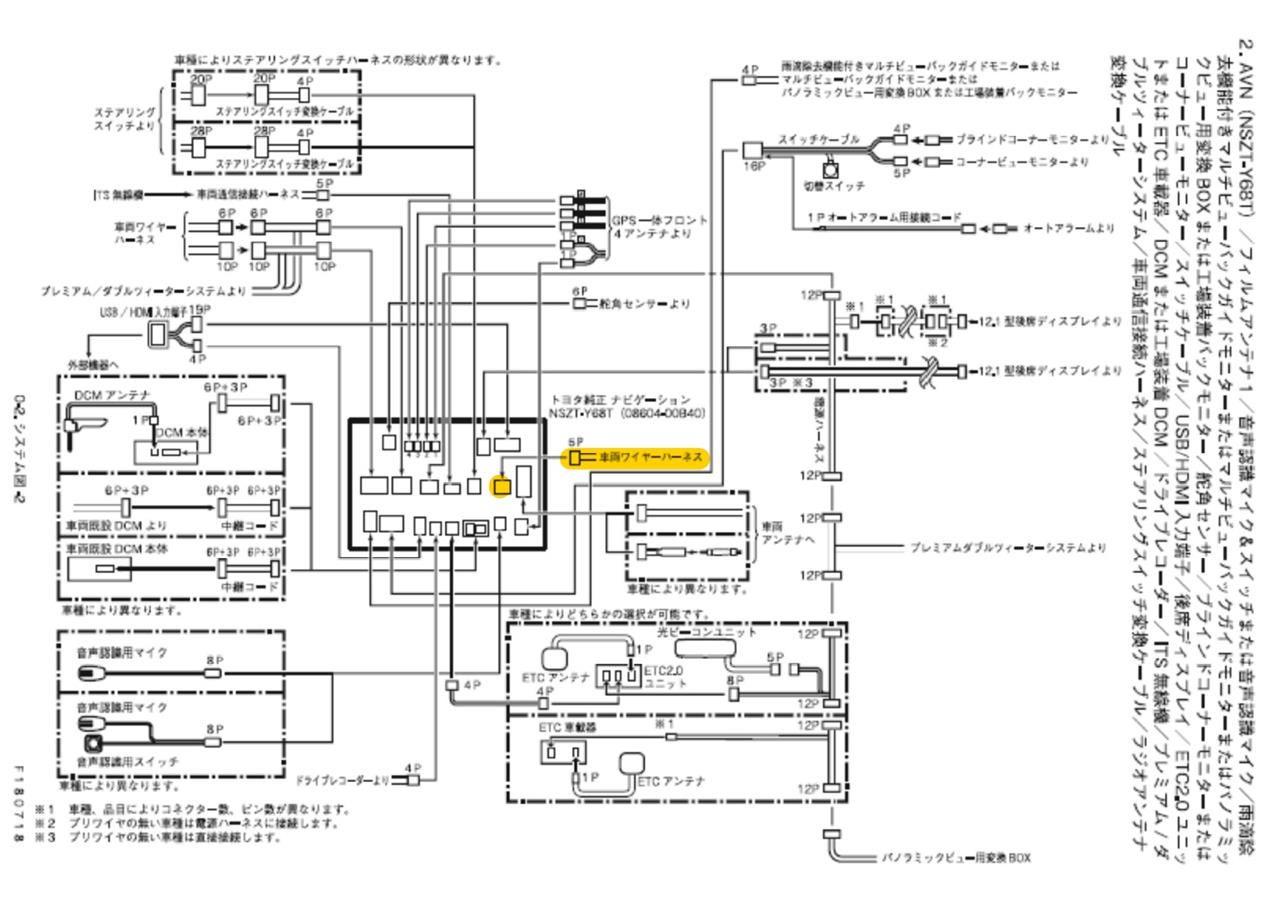

最近、車両側コネクタのピンアサイン情報が少なくないですか？
前はアルパインが親切だったのに…
