九州遠征から帰宅後
爆睡😪💣💤


29日夜に雨音で目覚めて
さて
GW休暇は明日のみ(´・ω・`)
明日30日は平成最後の日
ryoreiさんのブログをみると
うまく走れば愛知県内記念カード制覇できそう？

急遽東海遠征敢行しました

早朝
新東名 岡崎SAで
カレーパンをいただきます




大野頭首工からスタート



大島ダム

宇連ダムで大島ダムカードもいただきます

工事中の設楽ダム

新豊野ダム



矢作ダム


小里川ダム

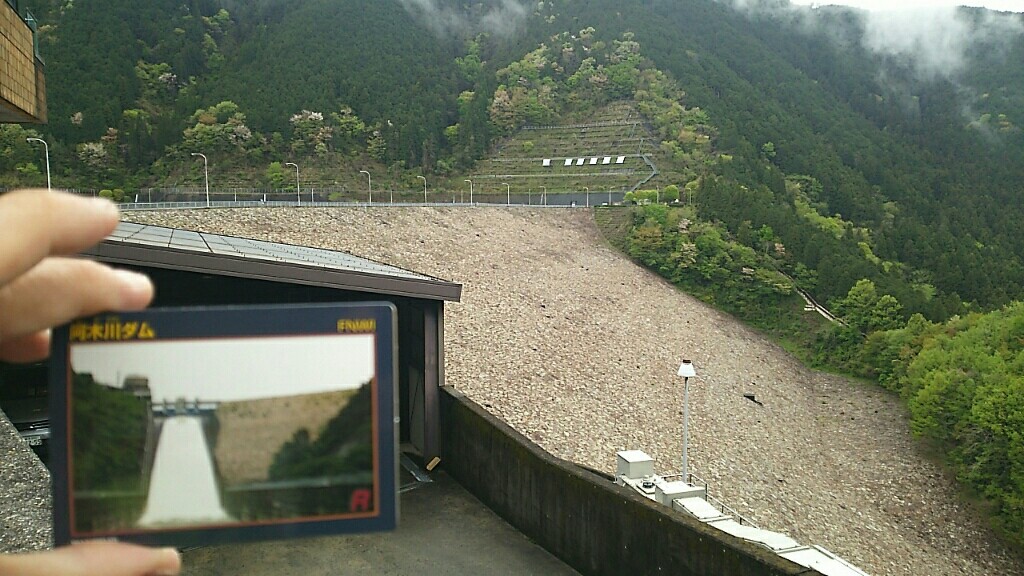

阿木川ダム

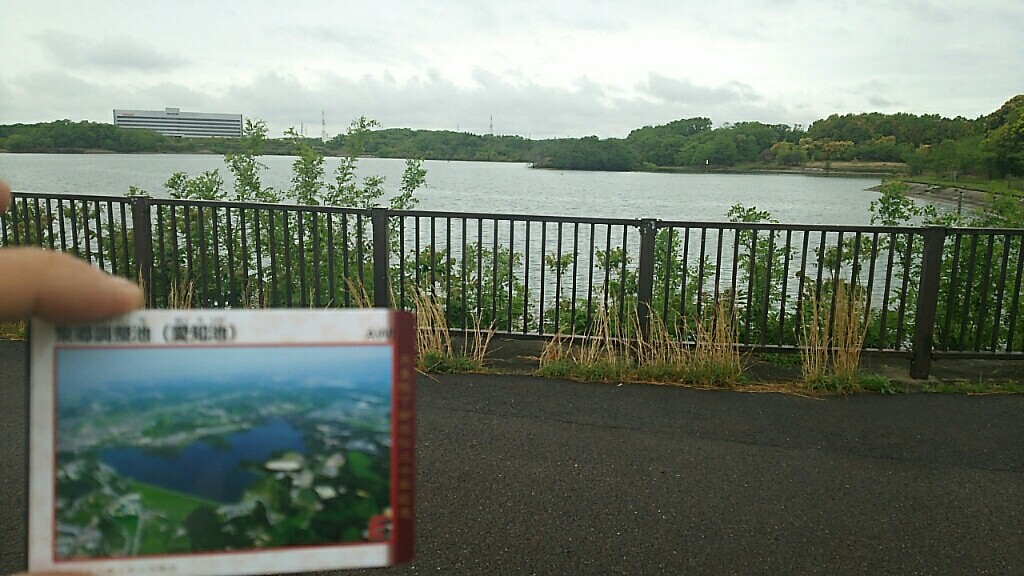

東郷調整池

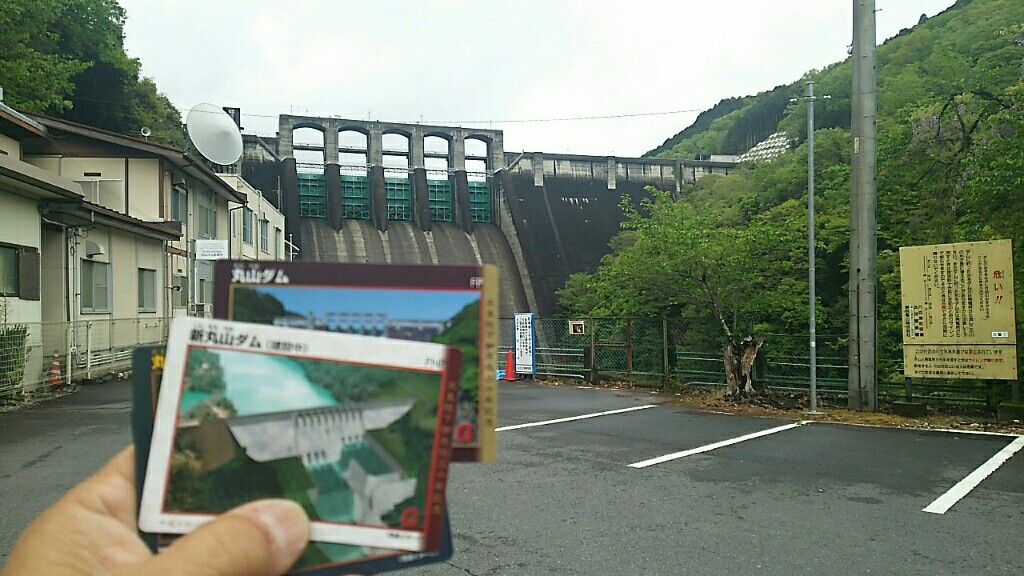

最後は丸山ダム　新丸山ダムへ

新丸山ダムは丸山ダムの直下流に出来るんですね

現在　県道の迂回が終了

これから堰堤本体工事が始まるようですね

やっｔこさ　食事にありつけました

ryoreiさん　情報
ありがとうございました　m(_ _)m

ダムめぐり

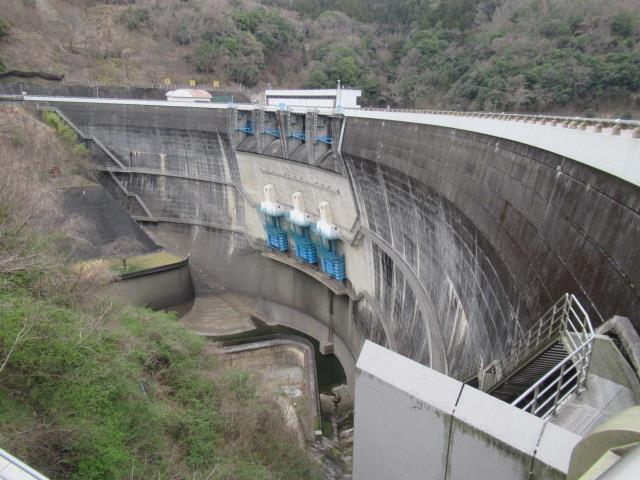

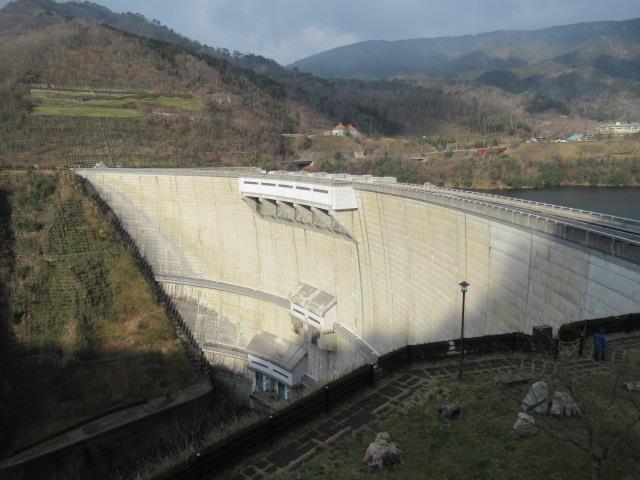

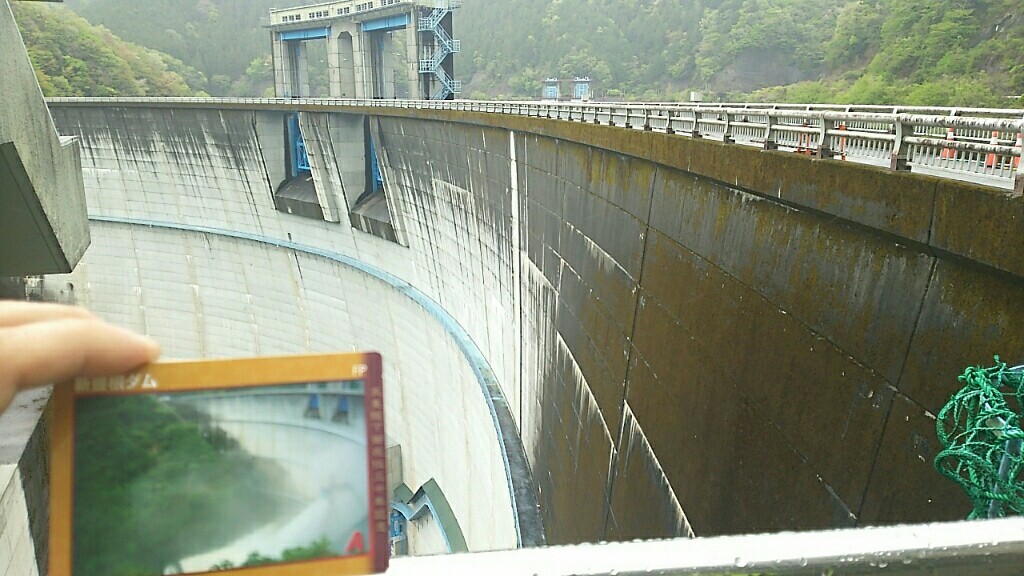

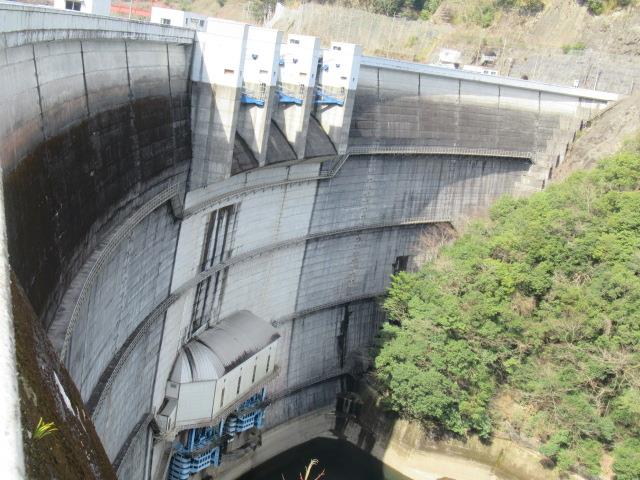

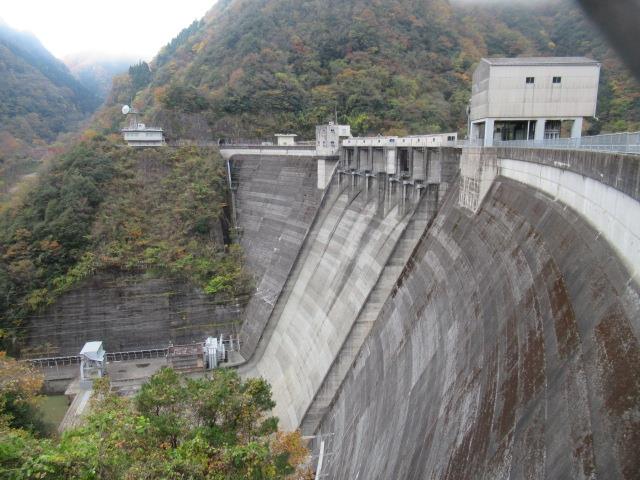

アーチ式コンクリートダム
（アーチしきコンクリートダム、Concrete Arch Dam、CAD）








主にコンクリートを主要材料として使用し、
アーチ止水壁にかかる水圧を両側面の岩盤で支える型式のダム。
上空から眺めると河川を横断する堤体が弧を描くように見える。
略してアーチダムともいう。
記事はウィキペディアより引用

様々な型があるが、最も多いのは
下流側に湾曲したドーム型アーチ式コンクリートダムである。
形状が複雑で設計が難しいが、最も少ないコンクリートの量で建設でき、
これが現在まで続く主流のアーチ式コンクリートダムの基本形となっている。

アーチダムはコンクリートの使用量が少なく済み、
重力式コンクリートダムに比べて工費圧縮が可能で経済性に優れる。

その反面、重力ダムのようにダム自体の重量を利用して
貯水池の水圧によるダムを転倒させる力に対抗することが難しい。

ダムに掛かる水圧をアーチで湾曲させることで
両側山腹の岩盤に圧力を分散させて水圧に耐える構造となっている。

アーチダムを建設するには莫大な水圧に耐えられるだけの
強固な両側基礎岩盤の存在が絶対条件であり、
建設可能な地点は限定される。

日本では島根県の三成ダム（斐伊川）が
河川法上の規定によるダムとしては最初のアーチ式コンクリートダム



日本土木学会　土木遺産に認定されています







大正時代に旧・武蔵水力電気（東京電力の前身の一つ）が
埼玉県に建設した浦山堰堤（堤高 14.0 m。現在は浦山ダムに水没。）
が日本初のアーチ状堰堤建設例とも言われています

小堰堤まで含めれば青森県にある旧海軍大湊要港部水源地堰堤が、
現存する最古のアーチダム


1963年（昭和38年）に完成した黒部ダムは
堤高　日本一のダムとして、日本のダムの歴史に燦然と輝いている。

建設に適する地点が極めて少なくなり、
2001年（平成13年）に完成した新潟県の奥三面ダム（三面川）の後は
完成していないようです

日本におけるアーチダム

堤高さ順
黒部ダム（黒部川）高さ186ｍ（日本一）



温井ダム（滝山川）高さ 156 m

奈川渡ダム（犀川）高さ 155 m



川治ダム（鬼怒川）高さ 140 m
高根第一ダム（飛騨川）高さ 133 m
矢木沢ダム（利根川）高さ 131 m
一ツ瀬ダム（一ツ瀬川）高さ 130 m
真名川ダム（真名川）高さ 127.5 m
川俣ダム（鬼怒川）高さ 117 m
新豊根ダム（大入川）高さ 116.5 m
奥三面ダム（三面川）高さ 116 m
池原ダム（北山川）高さ 111 m
上椎葉ダム（耳川）高さ 110 m
川浦ダム（西ヶ洞谷川）高さ 107.5 m
小渋ダム（小渋川）高さ 105 m



豊平峡ダム（豊平川）高さ 102.5 m

日本のアーチダム　の形式による分類

アーチ式コンクリートダム
所在地　水系河川、事業者、着工年完成年　備考
北海道
新冠川 新冠川 奥新冠ダム 　北海道電力 1958 1963
日高山脈襟裳国定公園
石狩川 豊平川 豊平峡ダム 　国土交通省 1965 1972 ダム湖百選

宮城
北上川 江合川 鳴子ダム 　 国土交通省 1951 1958
栃木
利根川 鬼怒川 川治ダム 　 国土交通省 1968 1983 　水特法9条等指定
利根川 鬼怒川 川俣ダム 　 国土交通省 1957 1966
群馬
利根川 四万川 中之条ダム 　群馬県 1960
利根川 利根川 矢木沢ダム 　水資源機構 1959 1967 ダム湖百選
新潟
三面川 三面川 奥三面ダム 　新潟県 1971 2001
新潟
信濃川 カッサ川 カッサ川ダム 東京電力 1957 1958
信濃川 黒又川 黒又川第二ダム 電源開発 1961 1964
富山
黒部川 黒部川 黒部ダム 関西電力 1956 1963 堤高日本一　ダム湖百選
小矢部川 小矢部川 刀利ダム 富山県 1966 農林省施工
神通川 井田川 室牧ダム 富山県 1952 1961
神通川 山田川 若土ダム 富山県 1958 1960
福井
九頭竜川 雲川 雲川ダム 　福井県 1952 1957
九頭竜川 真名川 真名川ダム 国土交通省 1967 1977
山梨
富士川 雨畑川 雨畑ダム 日本軽金属 1967
長野
信濃川 犀川 稲核ダム 東京電力 1965 1969


天竜川 小渋川 小渋ダム 　国土交通省 1961 1969
信濃川 裾花川 裾花ダム 　長野県 1962 1969
信濃川 犀川 奈川渡ダム 東京電力 1961 1969


信濃川 犀川 水殿ダム 95.5 15,100 東京電力 1965 1970


岐阜

木曽川 西ヶ洞谷川 川浦ダム  中部電力 1976 1995
木曽川 飛騨川 高根第一ダム  中部電力 1963 1969
愛知

 天竜川 大入川 新豊根ダム  国土交通省電源開発 1969 1972
矢作川 矢作川 矢作ダム 　　国土交通省 1962 1970
三重

淀川 青蓮寺川 青蓮寺ダム 水資源機構 1964 1970


京都

 淀川 淀川 天ヶ瀬ダム  国土交通省 1955 1964



奈良

 新宮川 旭川 旭ダム　 関西電力 1971 1978
新宮川 北山川 池原ダム 電源開発 1962 1964 ダム湖百選
紀の川 紀の川 大迫ダム  農林水産省 1954 1973
新宮川 滝川 奥里ダム  電源開発 1954 1960
新宮川 東ノ川 坂本ダム 電源開発 1959 1962
淀川 前川 須川ダム  奈良市 1959 1969
新宮川 熊野川 二津野ダム 電源開発 1959 1962


和歌山

 日置川 日置川 殿山ダム 関西電力 1955 1957 通称合川ダム

島根

斐伊川 斐伊川 三成ダム 4島根県 1950 1953 日本初建設省施工
広島

太田川 滝山川 温井ダム 国土交通省 1974 2001 ダム湖百選
山口

 阿武川 佐々並川 佐々並川ダム 中国電力 1959
徳島

 那賀川 大美谷 大美谷ダム 四国電力 1958 1960
吉野川 九頭宇谷川 高西ダム 徳島県 1958
那賀川 那賀川 小見野々ダム 四国電力 1965 1968


福岡
多々良川 須恵川 須恵ダム 須恵町 1964
熊本
球磨川 川辺川 川辺川ダム 国土交通省 1967 未定 水特法9条等指定
事業見直し 計画凍結
熊本
筑後川 津江川 下筌ダム 98.0 59,300 国土交通省 1958 1972


大分 五ヶ瀬川 北川 北川ダム 大分県 1958 1962 ダム湖百選
宮崎 大淀川 綾北川 綾北ダム 宮崎県 1957 1960
宮崎 耳川 耳川 上椎葉ダム 九州電力 1950 1955 ダム湖百選
宮崎 一ツ瀬川 一ツ瀬川 杉安ダム 九州電力 1960 1963
宮崎 一ツ瀬川 一ツ瀬川 一ツ瀬ダム 九州電力 1960 1963
宮崎 耳川 七ッ山川 宮の元ダム 九州電力 1958 1961
鹿児島 安房川 荒川 尾立ダム 屋久島電工 1959 1963 屋久島
鹿児島 住用川 住用川 新住用川ダム 九州電力 1958 1959 奄美大島


重力式アーチダム
所在地　水系河川、事業者、着工年完成年　備考
岩手
北上川 和賀川 湯田ダム 89.5 114,160 国土交通省 1953 1964 ダム湖百選
福島
阿賀野川 只見川 大鳥ダム 83.0 15,800 電源開発 1961 1963
埼玉
荒川 荒川 二瀬ダム 95.0 26,900 国土交通省 1952 1961
福井
九頭竜川 石徹白川 石徹白ダム 32.0 917 電源開発 1965 1968
九頭竜川 滝波川 小原ダム 35.5 152 福井県 1963 1964
九頭竜川 九頭竜川 鷲ダム 44.0 9,650 電源開発 1965 1968
三重
熊野川 北山川 七色ダム 61.0 61,300 電源開発 1965
京都
淀川 名張川 高山ダム 67.0 56,800 水資源機構 1958 1968


岡山
高梁川 成羽川 新成羽川ダム 103.0 m中国電力 1968 本型式高さ日本一




山口
阿武川 阿武川 阿武川ダム 山口県 1966 1974


宮崎 五ヶ瀬川 芋洗谷川 芋洗谷ダム 25.2 61 JNC 1926 1930


マルチプルアーチダム
所在地　水系河川、事業者、着工年完成年　備考
宮城
名取川 大倉川 大倉ダム 宮城県 1956 1961 ダブルアーチ 建設省施工
香川

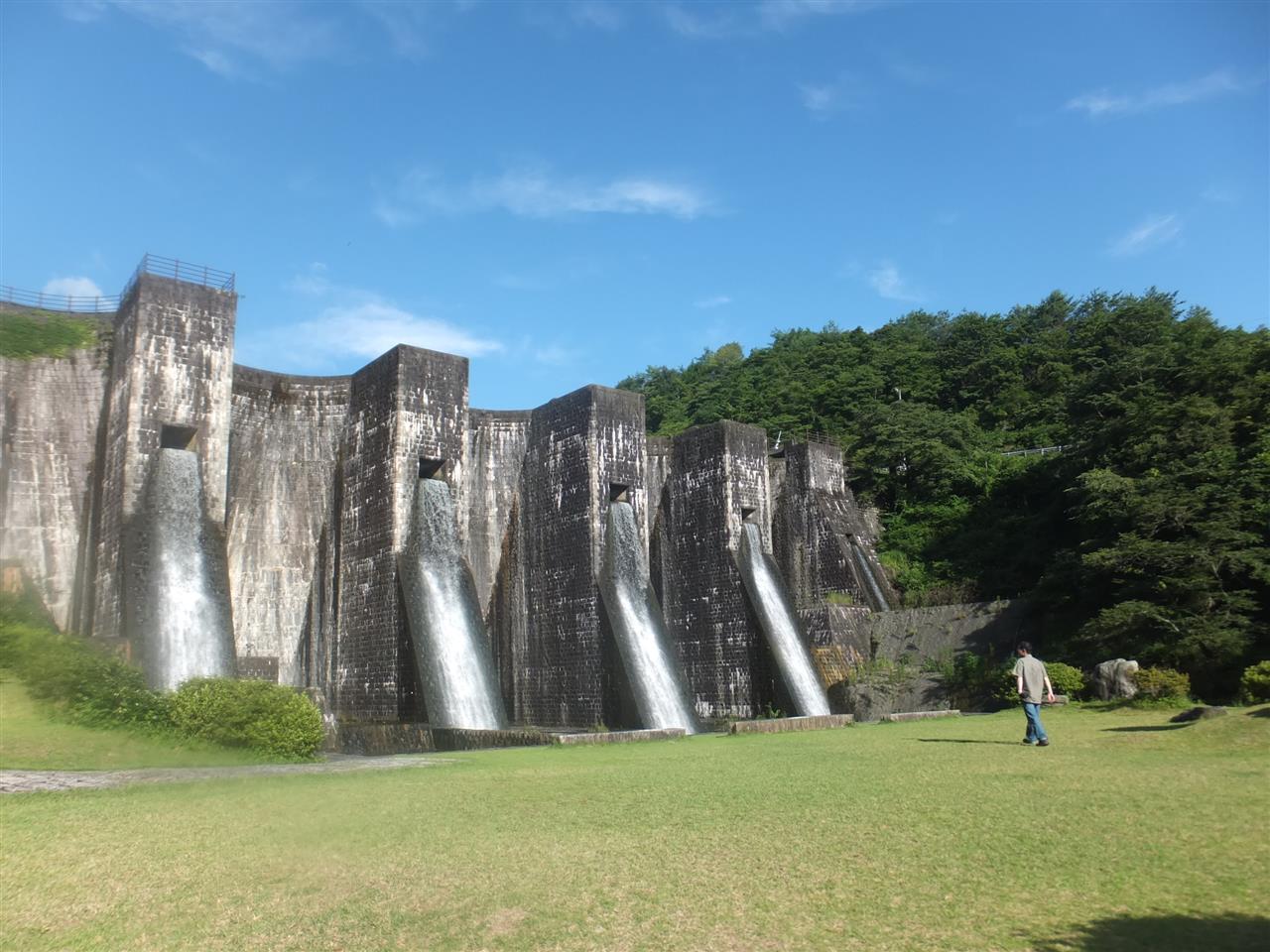

柞田川 柞田川 豊稔池ダム 香川県 1930 五連式アーチ 国の重要文化財
1

ロックフィルダムはダムの型式の一つ

記事はWikipediaより引用

岩石や土砂を積み上げて建設する型式のダム



地盤が堅固でなく、コンクリートダムの建設が困難な場合に
建設されることが多い。
ダム自体の体積が大きいため安定性があり
アースダムよりは丈夫であるが、洪水による堤体越水には弱い



ロックフィルダムの主な種類

土質遮水壁型ロックフィルダム
ロックフィルダムの基本形とも言える型式
主に粘土質で形成されるコア材の位置によって更に分類される

アスファルトフェイシングフィルダム
厚く舗装したアスファルト（アスファルトコンクリート）で
上流部表面を覆い、遮水する型式
岩石を台形状に積み上げたダムの上流面に厚さ数十 cm にもなる
緻密なアスファルト舗装を施し、これで水をせき止める
世界的にはほとんど施工例が無く、日本での施工が大半を占める
沼原ダム等

コンクリートフェイシングフィルダム
岩石を台形状に積み上げたダムの上流面に
コンクリート（セメントコンクリート）を打設し、これで水をせき止める

遮水壁の陥没やひび割れ（クラック）といった問題があり、
これらへの技術的問題が解決できなかったため暫くは施工されなかったが
近年技術進歩により　苫田鞍部ダム（吉井川）等で再度施工され始めた

コンクリートコアフィルダム
コア部が土質材料ではなくコンクリートやアスファルトで
形成されたロックフィルダム
極めてまれな型式
日本では武利ダムがこの工法

グラベルフィルダム
この型式の場合はコア材は通常付近の山から採取するが
ロック材に関しては、ダムを建設する河川の川底に堆積
している砂礫（グラベル）を主原料として堤体へ盛り土する
日本では日野川ダムがこの工法






日本で最初のロックフィルダムは
1947年（昭和22年）着手の石淵ダム（岩手県・胆沢川）だそうですが
完成が早かったのは岐阜県　小渕ダム（1952年）だそうです

石淵ダムは下流の胆沢ダムの完成によりダム湖に水没しているそうです



現在完成しているロックフィルダムの中では
堤高順
高瀬ダムの176m、（日本一の高さは黒部ダムの186ｍ）
徳山ダムの161ｍ
奈良俣ダム　158ｍ

総貯水量日本一
徳山ダム　2019年訪問



福井県　九頭竜ダム　2015年訪問



御母衣ダム　2015年訪問



長野県　七倉ダム


兵庫県　奥多々良木ダム＆黒川ダム
揚水式発電用のダムですが
上部　下部ともロックフィルダム


黒川ダム




多々良木ダム

鳥取県　殿ダム

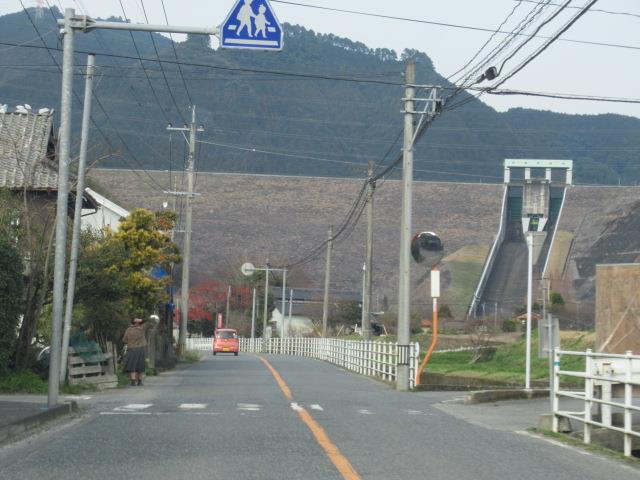

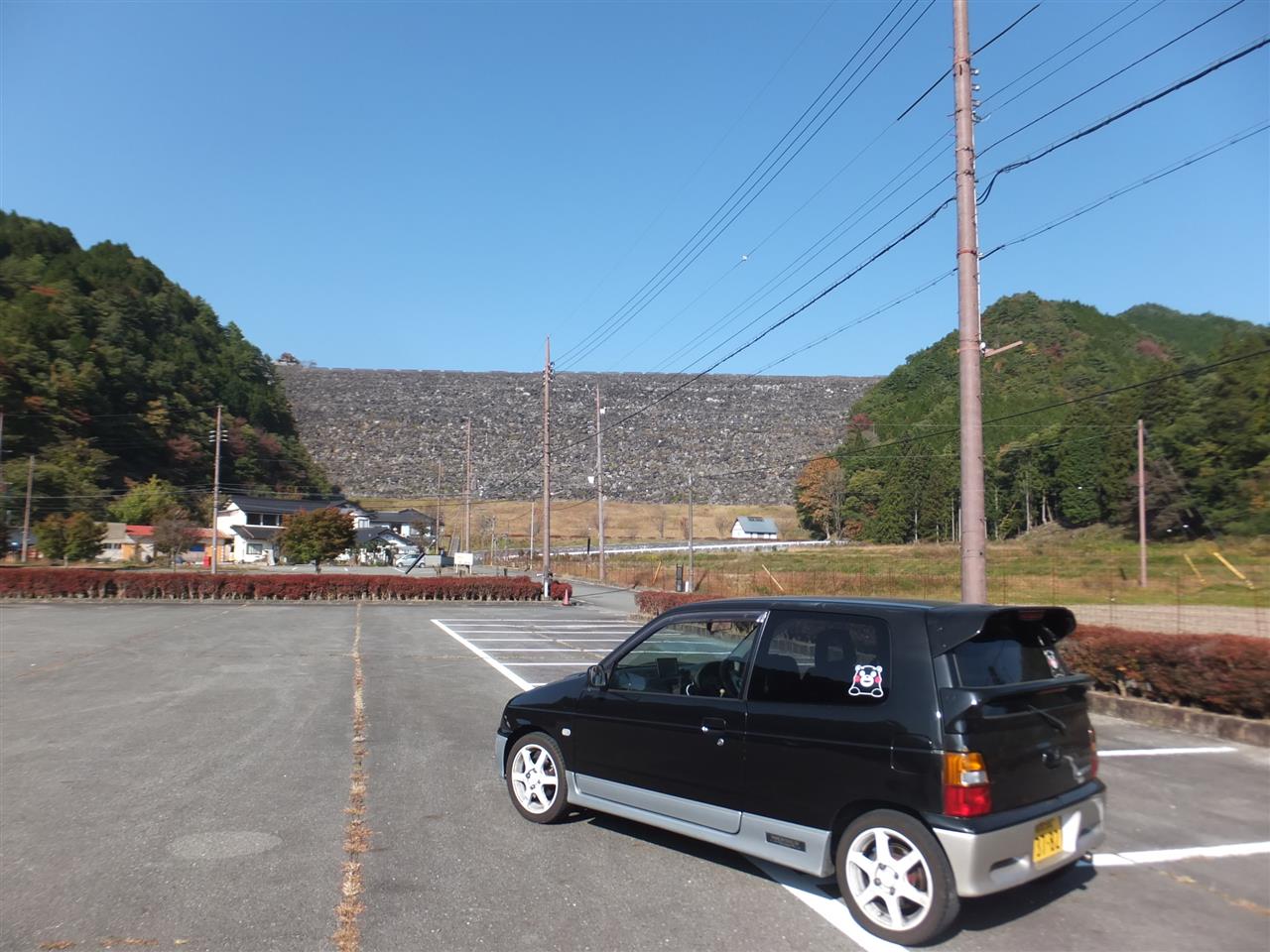

福岡県　寺内ダム

天皇在位30 周年記念ダムカード








配布期間は2019年3月24日～5月31日
もうカードがなくなっているダムも出ているようですね

４月16日現在
　四国地方は17ヶ所中　１5ヶ所
中国地方は１２ヶ所中　１２ヶ所
九州地方（沖縄除く）１５ヶ所中　１１ヶ所
近畿地方（三重県含む）１５ヶ所中　１３ヶ所

★は記念カード回収完了

長野県　国交省北陸　大町ダム　★
長野県 水資源機構 味噌川ダム　★
長野県 国交省北陸　 美和ダム
長野県 国交省北陸 美和ダム再開発
長野県 国交省北陸 小渋ダム
長野県 水資源機構 牧尾ダム　★
新潟県 国交省北陸 三国川ダム
新潟県 国交省北陸 大石ダム
富山県 国交省北陸 宇奈月ダム　★
石川県 国交省北陸 手取川ダム
福井県 国交省北陸 九頭竜ダム
福井県 国交省北陸 真名川ダム
福井県 国交省中部 足羽川ダム

岐阜県 国交省中部 丸山ダム　　
岐阜県 国交省中部 新丸山ダム
岐阜県 国交省中部 小里川ダム
岐阜県 国交省中部 横山ダム　　★
岐阜県 水資源機構 阿木川ダム
岐阜県 水資源機構 岩屋ダム
岐阜県 水資源機構 徳山ダム　★
岐阜県 水資源機構 打上調整池　★
静岡県 国交省中部 長島ダム
愛知県 国交省中部 新豊根ダム
愛知県 国交省中部 矢作ダム
愛知県 水資源機構 宇連ダム
愛知県 水資源機構 大島ダム
愛知県 水資源機構 大野頭首工
愛知県 水資源機構 東郷調整池
愛知県 国交省中部 設楽ダム
三重県 水資源機構 蓮ダム ★
三重県 水資源機構 青蓮寺ダム ★
三重県 水資源機構 比奈知ダム ★
三重県 水資源機構 中里ダム 　★
三重県 水資源機構 菰野調整池　★
三重県 水資源機構 長良川河口堰 　★
三重県 国交省近畿 川上ダム　★
京都 国交省近畿 天ヶ瀬ダム　★
京都 国交省近畿 天ヶ瀬ダム（再開発）4月下旬再配布予定
京都 水資源機構 日吉ダム★
京都 水資源機構 高山ダム★
兵庫 水資源機構 一庫ダム★
奈良 国交省近畿 猿谷ダム★
奈良 水資源機構 室生ダム★
奈良 水資源機構 布目ダム★
奈良 国交省近畿 大滝ダム★

鳥取 国交省中国 菅沢ダム★
鳥取 国交省中国 殿ダム★
島根 国交省中国 志津見ダム★
島根 国交省中国 尾原ダム★
岡山 国交省中国 苫田ダム★
岡山 国交省中国 苫田鞍部ダム★
広島 国交省中国 八田原ダム★
広島 国交省中国 温井ダム★
広島 国交省中国 灰塚ダム★
広島 国交省中国 土師ダム★
広島 国交省中国 弥栄ダム★
山口 国交省中国 島地川ダム★

徳島 国交省四国 長安口ダム★
徳島 国交省四国 長安口（改造）★
徳島 水資源機構 池田ダム★
徳島 水資源機構 今切川河口堰★
徳島 水資源機構 旧吉野川河口堰★
香川 水資源機構 宝山湖
（香川用水調整池）★
愛媛 国交省四国 野村ダム★
愛媛 国交省四国 柳瀬ダム★
愛媛 国交省四国 鹿野川ダム　　現在追加印刷中
愛媛 国交省四国 鹿野川ダム改造　　現在追加印刷中
愛媛 国交省四国 石手川ダム★
愛媛 水資源機構 富郷ダム★
愛媛 水資源機構 新宮ダム★
高知 国交省四国 中筋川ダム★
高知 国交省四国 横瀬川ダム★
高知 国交省四国 大渡ダム★
高知 水資源機構 早明浦ダム★

福岡 水資源機構 寺内ダム★
福岡 水資源機構 江川ダム★
福岡 水資源機構 筑後大堰★
福岡 水資源機構 小石原川ダム★
佐賀 国交省九州 厳木ダム
佐賀 国交省九州 嘉瀬川ダム★
熊本 国交省九州 緑川ダム
熊本 国交省九州 竜門ダム ★
熊本 国交省九州 下筌ダム★
熊本 国交省九州 立野ダム★
大分 国交省九州 松原ダム ★
大分 国交省九州 耶馬渓ダム ★
大分 水資源機構 大山ダム ★
大分 国交省九州 大分川ダム(建設中)
鹿児島 国交省九州 鶴田ダム

5月末までにどこまでいけるか・・・

揖斐川（いびがわ）








岐阜県、三重県を流れる木曽川水系の一級河川。
いわゆる木曽三川のひとつ
岐阜県揖斐郡揖斐川町の冠山に源を発し、
おおむね南流。途中一部木曽川、長良川と平行して流れ、
河口附近の三重県桑名市で長良川と合流、そのまま伊勢湾に注ぐ


おもなダム

揖斐川本川　上流から
徳山ダム（ロックフィルダム、独立行政法人水資源機構） 揖斐川町
杉原取水堰（コンクリート堰、イビデン株式会社・東横山発電所） 揖斐川町
横山ダム（中空重力式コンクリートダム、国土交通省中部地方整備局） 揖斐川町
久瀬ダム（重力式コンクリートダム、中部電力株式会社） 揖斐川町
西平ダム（重力式コンクリートダム、中部電力株式会社） 揖斐川町
岡島頭首工（可動堰、西濃用水土地改良区連合） 揖斐川町

根尾川
金原ダム（重力式コンクリートダム、中部電力株式会社） 本巣市

根尾東谷川
上大須ダム（ロックフィルダム、中部電力株式会社） 本巣市

坂内川
神岳ダム（重力式コンクリートダム、イビデン株式会社・川上発電所） 揖斐川町
川上取水堰（石張りコンクリート堰、イビデン株式会社・広瀬発電所） 揖斐川町

記事はウイキペディアより引用しました

まずは徳山ダム





ダムの型式は中央土質遮水壁型ロックフィルダムで、
堤高は161m
ダムの高さとしては黒部ダム（黒部川）の186m、
高瀬ダム（高瀬川）の176mに次いで日本第3位であり
ロックフィルダムとしては高瀬ダムに次いで第2位、
多目的ダムとしては日本一の高さ




堤体積では滋賀県で建設中止になった丹生ダムを除き　現在　日本第１位。

人造湖は総貯水容量が6億6,000万m3と、
これまで日本一だった奥只見ダム（只見川）
の6億100万m3をも上回ります



これは浜名湖（静岡県）の容量の約2倍、東京ドーム単位で約532個分
多目的ダムとしては日本一の規模

徳山ダム建設に伴って徳山村　466戸・522世帯（約1,500名）が
移転を余儀なくされた
1987年（昭和62年）4月1日、
徳山村は正式に隣村である藤橋村に吸収される形で合併し
1889年（明治22年）に村制が施行されて以来、
98年間の歴史に幕を閉じることとなった



ダム建設に活躍したダンプカー

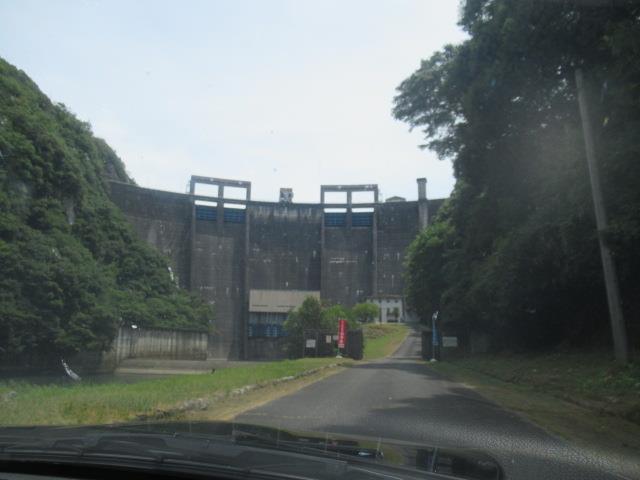

横山ダム
国土交通省中部地方整備局が管理する国土交通省直轄ダム

堰堤高さ80.0メートル
日本では数少ない中空重力式コンクリートダム
ダムのコンクリート量を少なく出来る点で昭和中期に盛んに造られたが、

技術が高度なため、かえってコストがかかり、現在では建設される例はないそうです

堤体内にはおよそ幅9m、高さ40m、奥行き16mの空洞が10箇所あり、

この空洞内でコンサートも開かれたこともあるそうです

ダム湖は奥いび湖

ダム湖の掘削による貯水容量の増加を目的として
ダム再開発事業を実施完了

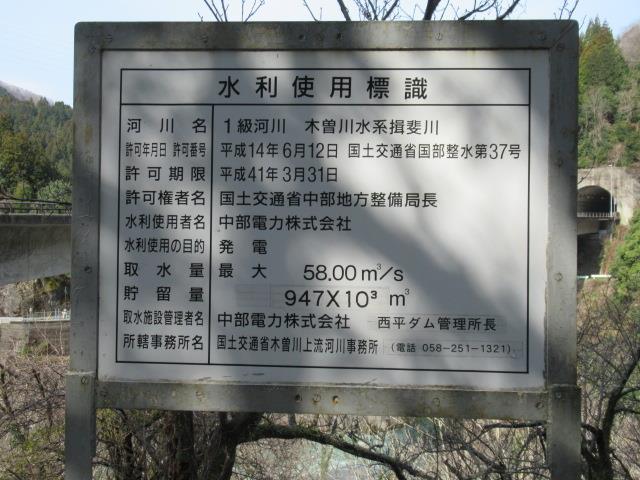

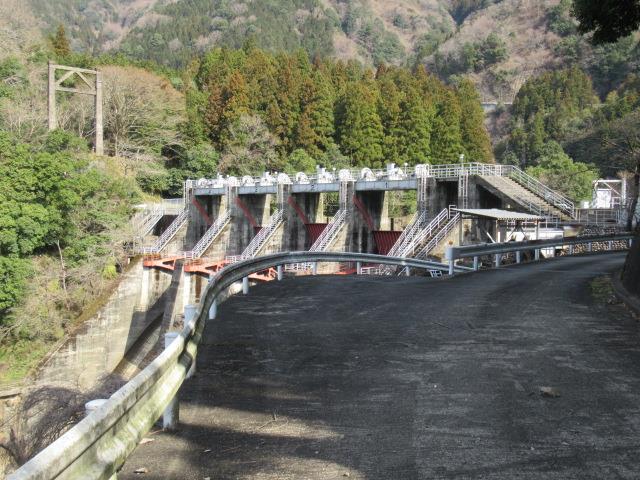

西平ダム

中部電力株式会社管轄の発電用ダム

上流に向かって走ると右側　山間に突然　あらわれてきます
