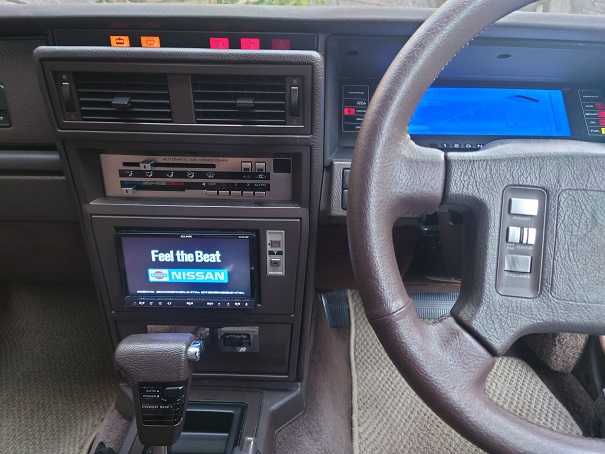

マイレパードXS-Ⅱには純正で

ステアリングにオーディオ操作用のスイッチがついている

３０年近く前レパードに乗っていた時には
SONY製のXAV－U50というデッキ（２DINブラウン管テレビ）を
メインユニットとして入れていたので

XA-56Nというアダプターを接続することで
音量や電源のオンオフ、選曲など、ステアリングのスイッチで操作できていた


現在はイクリプスの２DINナビがメインユニットとして収まっているが

当然ステアリングのスイッチは死んでいる


１０年ほど前までは、データシステムという会社から
専用の変換ユニットが売られていたはずだが、2022年の現在は入手困難・・・


うーむ・・・


機能しないスイッチがあるのが許せないので、復活させることにした！




オーディオの裏まで接続のカプラーが来ているのは知っているので

ステアリングスイッチにどのように反応しているのか調べる


その結果

マイナス（アース）がスイッチに応じてそれぞれ５点来ているようだ

電源のON・OFFが1点
選曲戻しで１点（長押し可）
選曲送りで１点（長押し可）
ボリュームのダウンで１点（前期はダイヤルなので長押し不可）
ボリュームのアップで１点（前期はダイヤルなので長押し不可）

それぞれの端子位置はこう


（年式やグレードによる違いや歴代オーナーが手を加えている可能性が有るのでテスターしてください）


要はこのマイナスの入力に対して必要な動作をデッキ側に与えればいいのだ

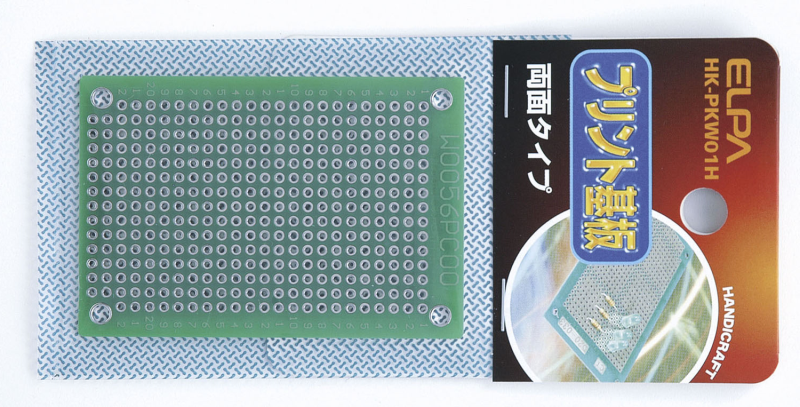

ホームセンターで売っている工作用の基盤を買ってきて


１２Vで動作するリレーを５個入手

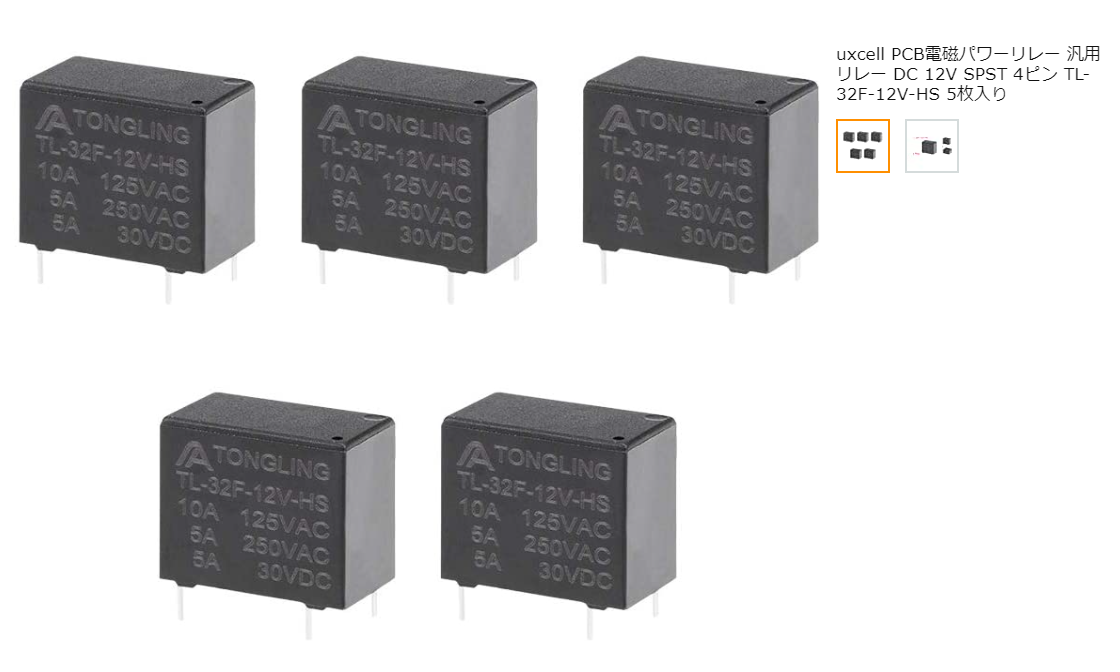

​uxcell PCB電磁パワーリレー 汎用リレー DC 12V SPST 4ピン TL-32F-12V-HS 5枚入り​

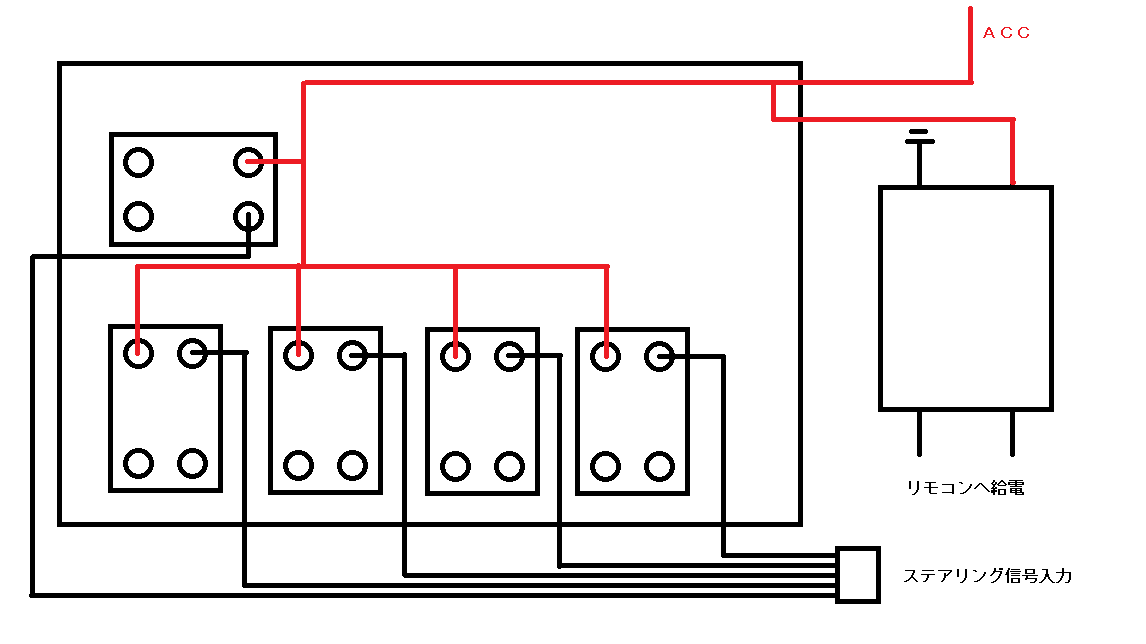

それを各リレーがスイッチのマイナス入力で作動するように配列する





もちろんプリント基板なんてものではないので

細いコードをACCは共有してリレーのコイル側に配線し

コイルのマイナスは車両側のカプラーのそれぞれの端子を結線する


コイルのマイナス側は

車両側のハーネスにエレクトロタップでつなげばいいのだが

車両側ハーネスを加工するのは好きではないので

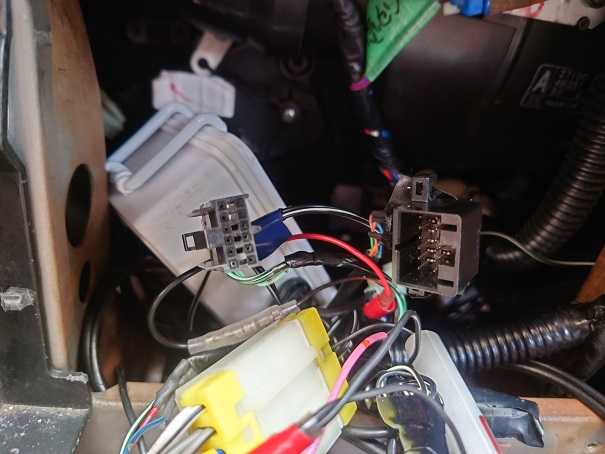

ストックしておいたステリングコントロールレシーバー（25556-F6400）のジャンク品から
カプラーだけ取り外して結線した





これで、ステアリングスイッチに連動してリレーが動くようになった


今度はリレーに応じて、汎用の学習リモコンが動作するようにする

汎用のリモコンはどうせバラすので激安の物を調達

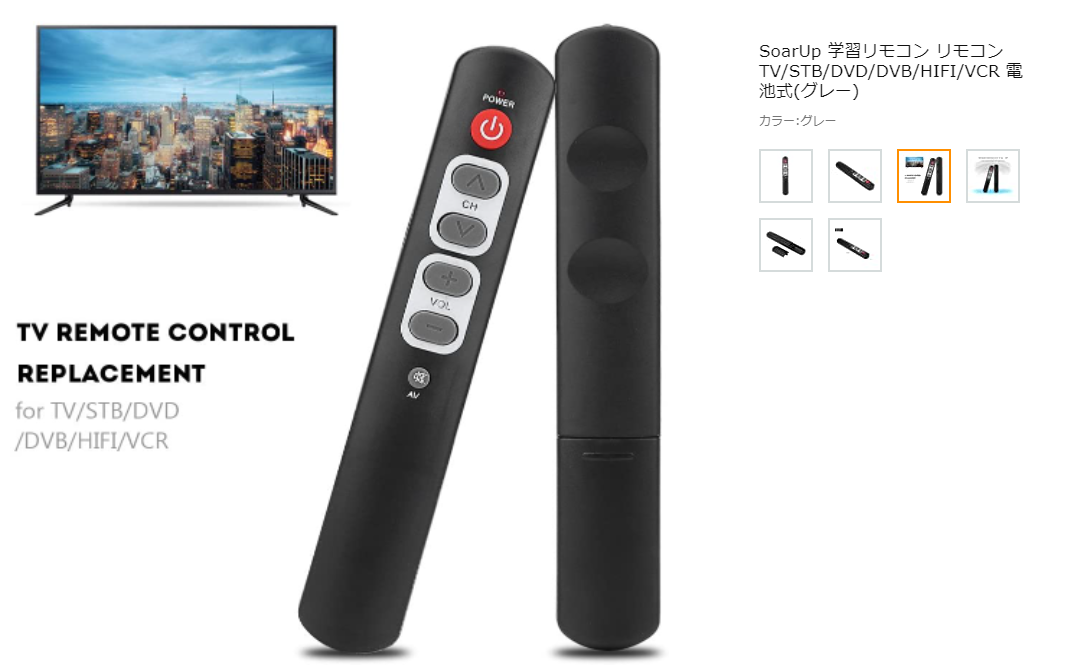

​SoarUp 学習リモコン リモコン TV/STB/DVD/DVB/HIFI/VCR 電池式(グレー)​

汎用リモコンはなんでも構わないが、最低ボタンが５個必要



まずは分解するまえに、信号を学習させる

このタイミングで学習を忘れると

後から発光部に向かって学習させる羽目になり
学習が安定しなくなる（私がそうでした・・・）

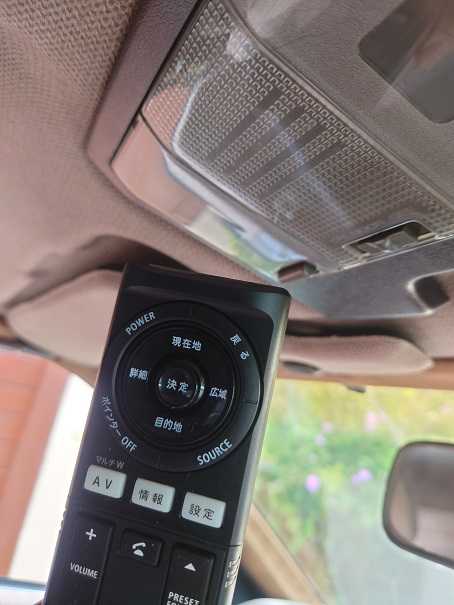

後述する発光部を格納したルームライトに向かって学習悪戦苦闘の図



それぞれのボタンで、デッキにどのような動作をさせるかは
この時に決めることになる


これにはもちろん、デッキに応じた専用のリモコンが必要だ


そんで学習リモコンを分解し、基板のボタン下のそれぞれの接点にコードを接続

３V程度なので

クリップで止めるもよし
グルーガンなどで抑えるもよし
もちろんハンダで止めればなお良しだ

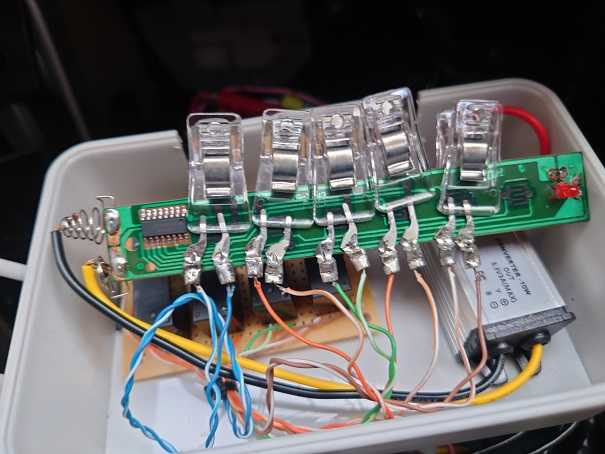

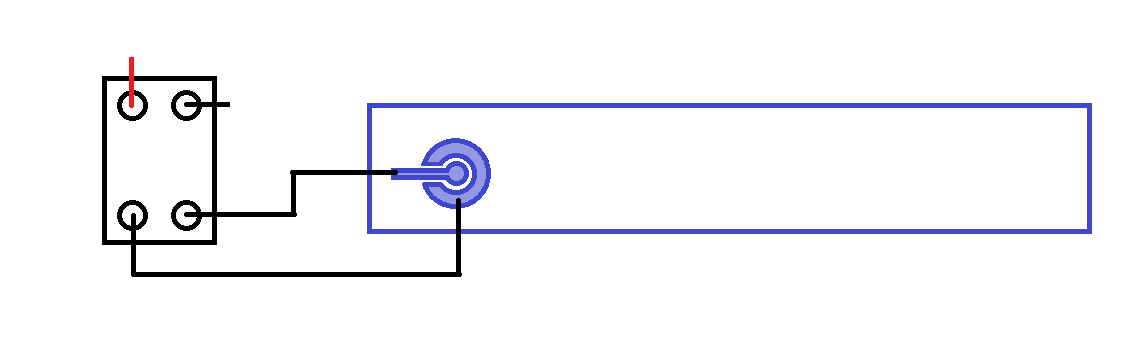

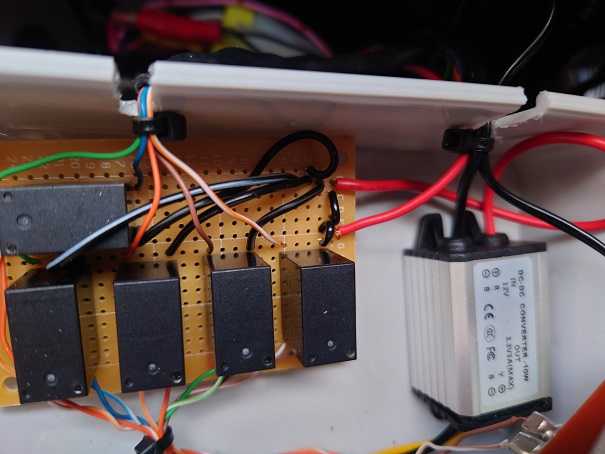

各リレーとリモコンの基盤の関係






クリップで仮止めして動作確認をする図

このあとグルーガンで固定した



そんで、反対側を先ほどのリレーの接点側に接続する



併せて、学習リモコンに給電するために

１２V→３Vのコンバーターを基盤にかませてリモコンの電池を不要にしておく
（リレー配線図右側の部分）

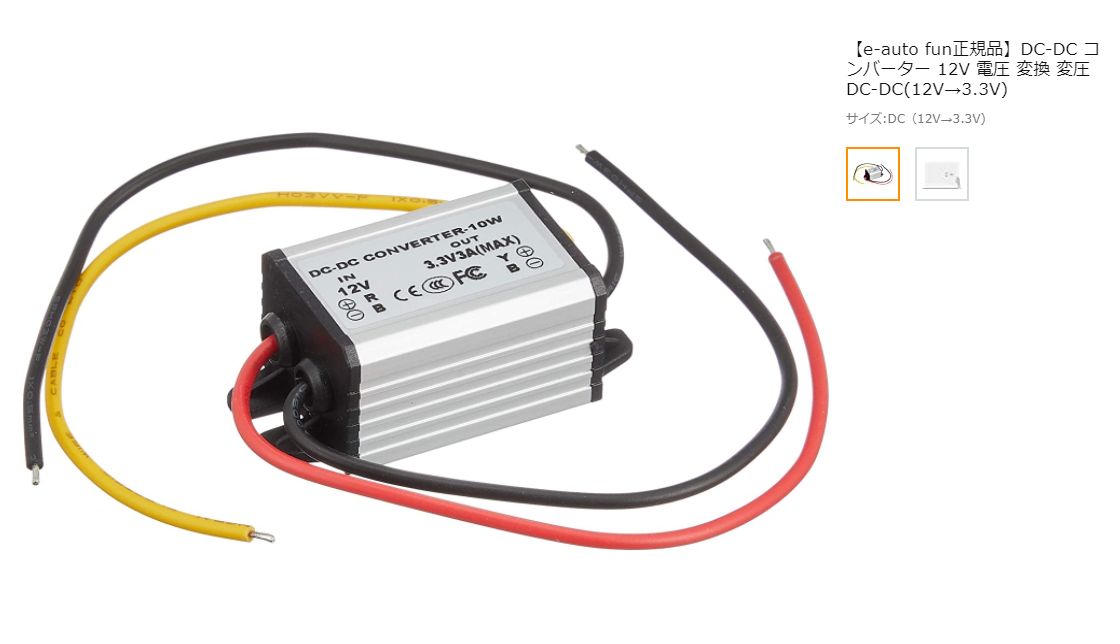

​【e-auto fun正規品】DC-DC コンバーター 12V 電圧 変換 変圧 DC-DC(12V→3.3V)
​

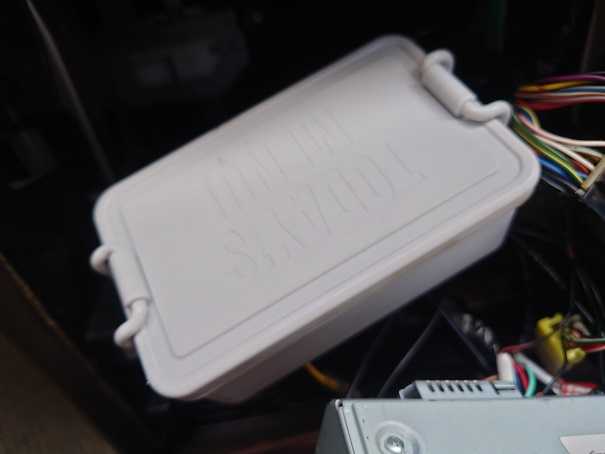

あとは適当な箱に一式納める

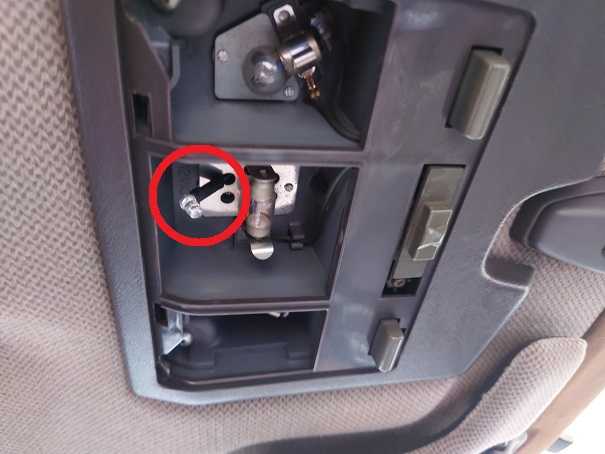

学習リモコンの発光部は、どこか適当にデッキが見える場所に置けばいいが

車両側を加工したくなかったので、Aピラーを通して
バックミラー手前のルームライトの中まで配線を伸ばして


ルームライトの中で発光させることにした



これで、ばっちりステアリングスイッチが復活！快適に作動するようになった！






しかし


そもそもステアリングスイッチの接点不良や

ボスの部分の光通信不良や運転席下のレシーバーの不良など

３０年選手ならでは不具合により復活しない場合もあるので


チャレンジは自己責任でお願いします


でも、ステアリングでオーディオ操作できるのって、快適なんだよねえ
