家電品に付属のリモートコントロールのボタンに採用されてゐる導電ゴム式メンブレインスヰツチは低信頼性と短寿命である點で他の追従を許さない。20+年前に購入したマランツのチューナーのパワーボタンは灰色樹脂に金色の塗装がされてゐたが頻繁の操作のため約18年経過で中央部が禿げて見苦しくなつたので一度再塗装した。それから約5年経過でまた中央部が禿げて見苦しくなつた。前回の塗装では金色ラッカーの上に透明ラッカーをスプレーしたが、これでは全然強度不足だつたやうだ。そこで、今回は透明ラッカーの代わりに紫外線硬化のレジン(100円ショップで購入したハードタイプ)でラッカーより何倍も厚いコーティングを筆を用いてパワーボタンのみならず、すべてのボタンに施してみた。せめて 10年はもつてほしい。これらのボタンの奥はタクティクルヰツチになつてゐるので、導電ゴム式メンブレインヰツチの数十倍またはそれ以上のライフのはずだ。
リモートコントロールを用いて操作すると導電ゴム式メンブレインスヰツチが劣化するので勤めて本体のスヰツチで操作してきた。そのおかげで、リモートコントロールのボタンまだ正常動作してゐる。

10年弱前に購入したフィリップス 電動歯ブラシ sonicare HX6530 の電源が一年ほど前から入りにくく、しかし叩いてからスヰッチを押すと入るのでさふしてだましだまし使ひつづけて來たが、本日どおしてもオンにならなくなつた。どお分解すべきか Youtube でサーチしてみたが怪しいのばかりなので、自分の感を重視して作業した。ほとんど傷をつけることなく分解できた。オンにならない原因は水が内部に入り PCB 上のタクティクルスヰッチの直ぐ近くに汚れた液体が付着してゐたからで、拭き取つたらなおつた。そもそもの原因は防水設計のはずなのに水が入つたからで、入り口はケースから振動棒が貫通してゐる箇所に使われてゐたゴム製の O-ring の劣化だつた。しかもその O-ring はアロンアルファか何かでリングに接着されてゐて綺麗に除去できなひ。リングと O-ring はスペアパーツとして AliExpress で 1,078円で売られてゐるやうだが 超底粘性 RTV で組み立て後に隙間を埋める方法でなんちゃつて防水をした。
　
下の寫眞は RTV を隙間に塗つた後

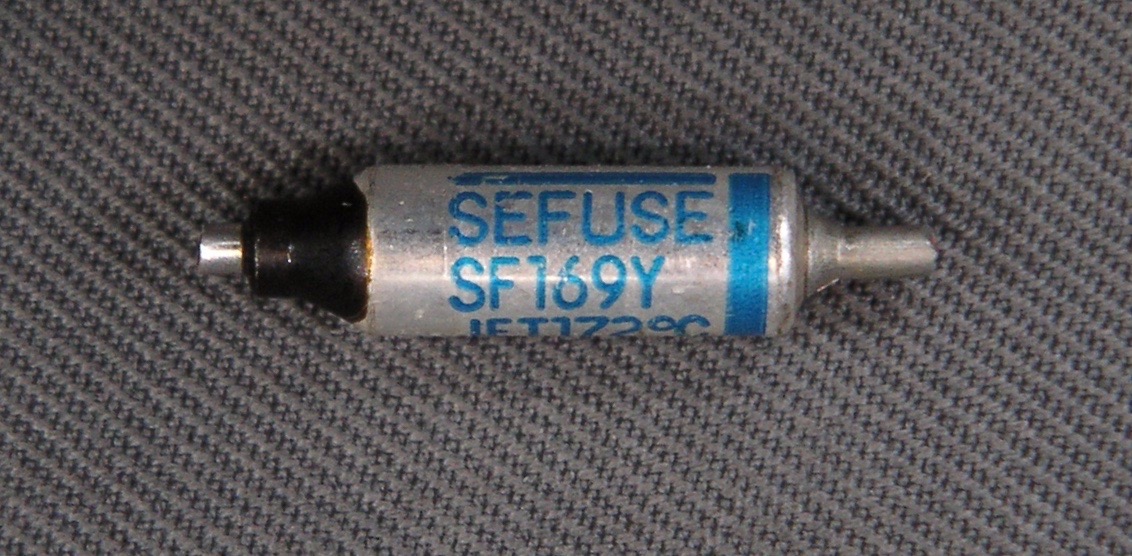

　切れた温度フューズと同一ブランド、同一モデルが US Amazon に出てはゐるが、たかが温度フューズの割に高額なので、他を探したところ他社製(原産国不明)品の同一仕様品が期間限定で 20ケ 500円で共立エレショップで売られてゐたので注文した。送料が 550円もかかつたが單価は
> (/ (+ 500 550.0 ) 20)
52.5

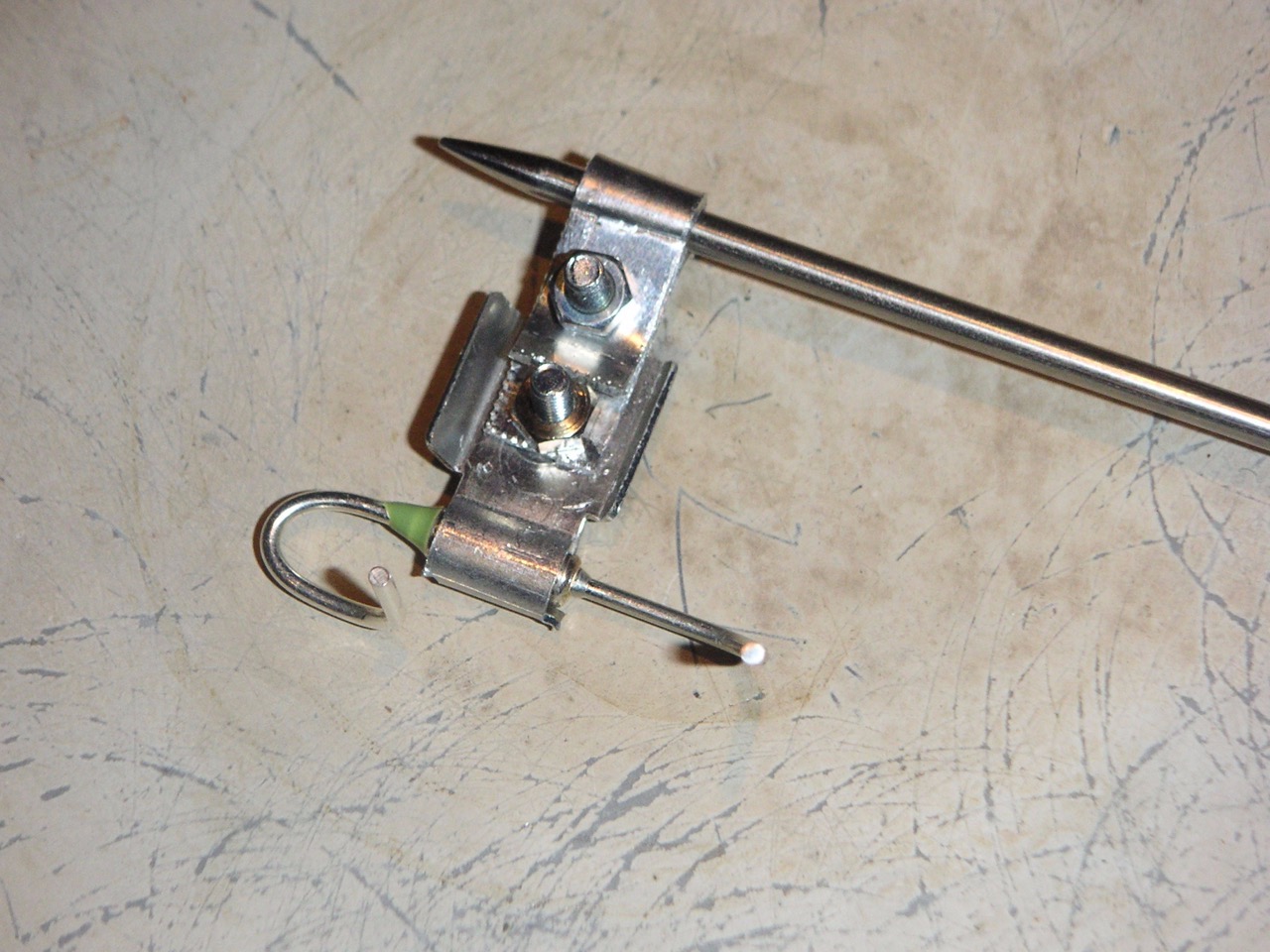

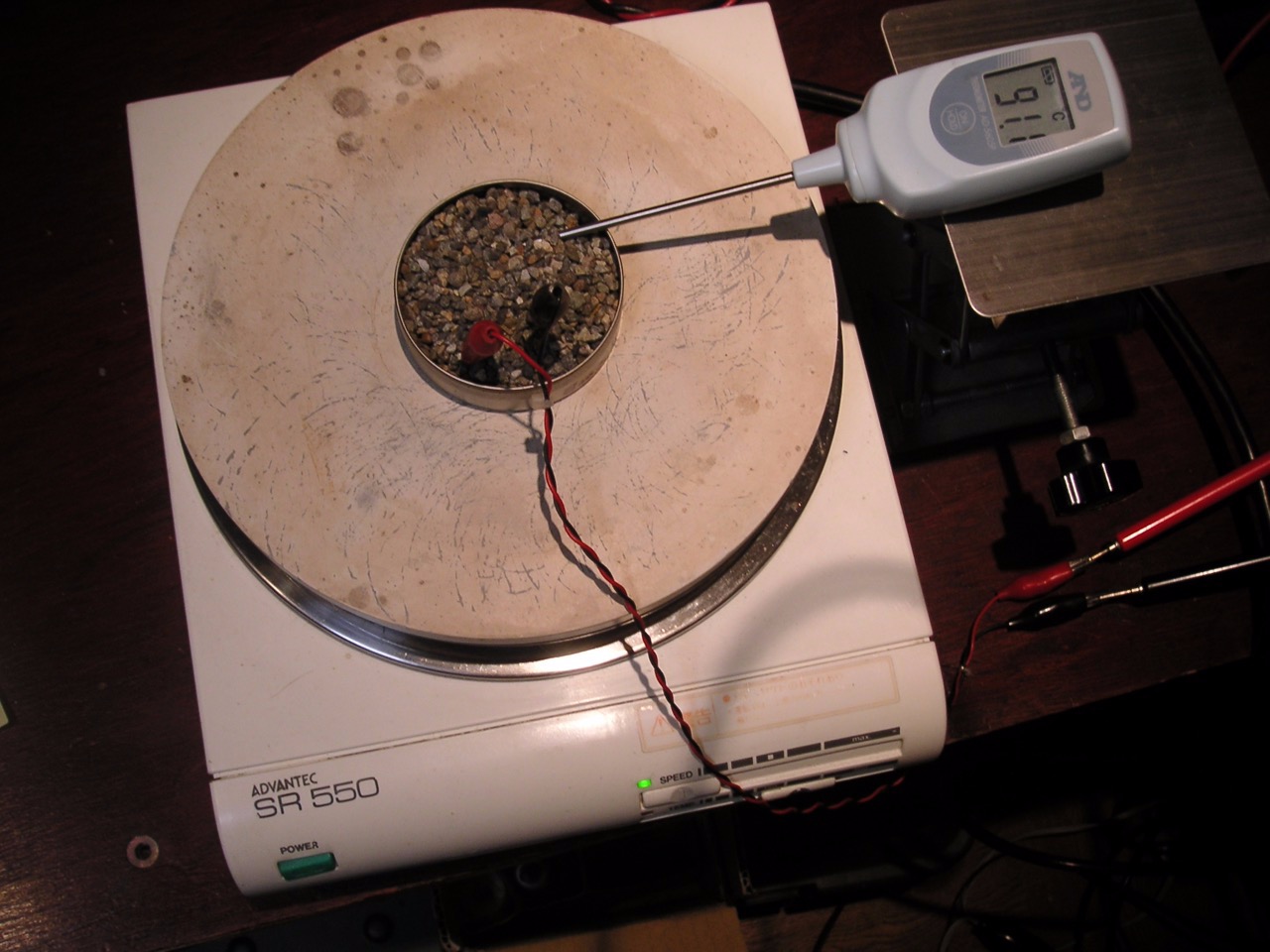

52.5円なら性能テストに数個を供してもまだ 10ケ以上手元に残る。訳あり品かと目でチェックすると印刷が不合格のやうな出來栄えだ。一体何度で切れるかを2ケでテストした。15A 流したかつたがその設備がないのでテスターを抵抗計にし、以下のやうに温度計とアルーミナム(Al)片で結合したものをホットプレートに置いた大粒の砂が入つた缶に埋めて温度を 150C までは急速に、それ以上では 1C/10sec の上昇率を目処にゆつくり上げていつた。

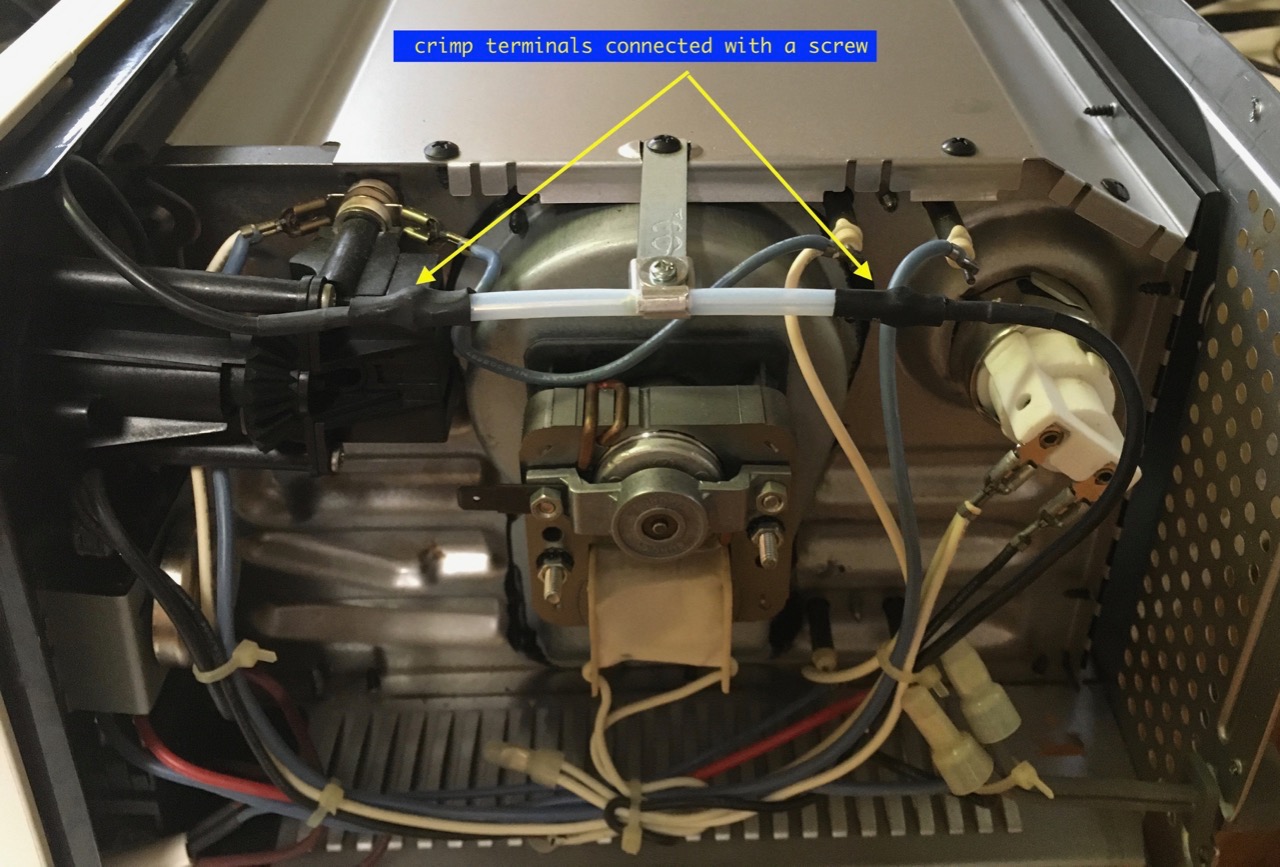

二個のフューズが切れた温度はそれぞれ 173C と 176C だつた。おそらく 169C と云ふ値は公称値で遮断温度が 172C と云ふことだらう。一応合格と判定し、オヴンに取り付けた。直ぐに切れてた時の取り替へ手間を最小にすつためフューズと本体のリード線との接続には丸穴圧着端子二個とそれらを繋ぐ M3 ネジを使つた。

まだ 8年半しか経過してない DeLonghi Sfornatutto Convection Oven が使用中(ピザを焼いてゐてあと 1-2分で完了の時期)に非通電の状態になつた。温度ヒューズが切れたに違ひないと感じた。何年か前に保証期間切れの同社の異モデルが故障したので修理のためにデロンギに送つて無料で新品が帰つて來た云ふ記事を讀んだことがあるので、もしかしてとワクワクしながらデロンギのサポートセンターに電話したら、修理は一律料金で1万円強との答へだつたので自分で修理することにした。
デロンギ製品は(ネジがユーザーの目に触れるのを異常に嫌ふ)外國家電のなかでは機構設計が比較的単純な方だが、用心のために Youtube で分解の要領を學ばうとしたところ私のとは異なるモデルのコンヴェクションオブンで "Quite simple" を 5秒ごとに連発しながら分解する頭の惡さふなおじさんがゐた。これを見てから分解に着手した。　

原因は想像したとおり温度フューズ切れだつた。172C, 15A 品をアマゾンや電子部品屋で探したがどおゆうわけか同一仕様(172C & 15A)のものが見当たらない。SEFUSE のメーカーである Schot は日本に支店を出してゐるやうだがホビイストが利用するやうな通販店には置いてないやうだ。US アマゾンでは扱つてゐるが15A 品が見当たらない。X や Y がやたらに登場する見るからに中國の会社のはあつたが 3ケで 700円もする。一般人は「どおせ温度フューズなのだから中國製でもないよりマシ」と考へるだらうが、私は「半端な品は無い方がマシ」と考へるので一旦はフューズ無し(つまり、短絡)で組み立てた。頃を見計らつて SEFUSE 172C 15A を探してみる。

35年ほど前の亜米利加製電子装置が数年前から動作してゐないひ。だからと云つて特別に困ることはないので放置しておいたがどおしても修理する必要が生じたので、分解してみた。複数個の Al 電解キャパシタが液漏れを起こしてゐた。問題の PCB は重石代りとみられる鉄の板に植わつたスタッドナットにねじ止めされてゐて、そのネジ(UNC #6)が電解液のせいで錆びついて外れない。錆びついたネジは 3.8mm ドリルでえぐつて取り外したが、スタッドナットに雌ネジを切らなくてはならない。ひとまわり大きい ISO ネジで代用するのはカツコ悪いので手持ちの UNC #6 ネジにΦ0.55mm のステンレススチール針金を巻きつけヘリサートのやうなものを作つた。これの外径は Φ4.0 弱だつたが 4.0mm のドリルビットがなぜ見当たら無いので穴を 4.2mm のドリルビットで広げてからエポキシ接着剤で穴の中に固定した。

[寫眞のアップロードに失敗する。後日挑戦...]
FireFox からだとピクチャーをアップロードできないが Safari からだと出來た。

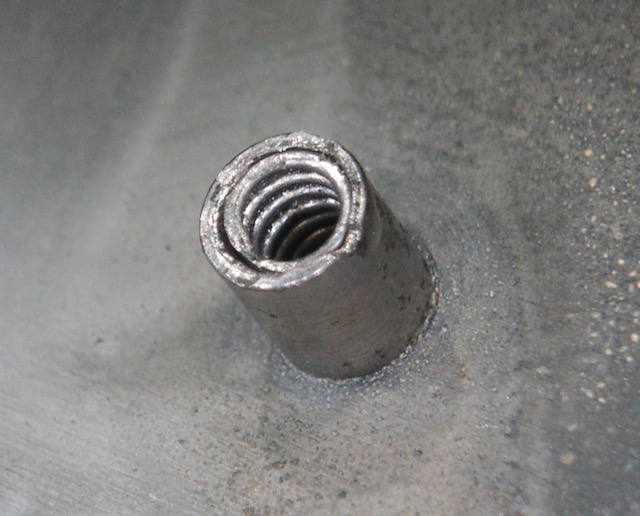

なんちやつてヘリサートの埋め込み完了の様子は

こんな具合だ。UNC #6 は ISO M3.5 相当の軸力があるはずだが、たかが PCB の固定にはこれで十分と云へる。
