問題の電波時計がある施設に先週と本日も行つた。初回(先々週)では時刻修正の様子を観察したのみだつたが、先週と本日はその瞬間を目にすることはなかつた。その代わり誤差をチェックした。手元の iphone と比べると、先週は 1.5s のおくれ、本日は 8s も遅れてゐた。もしかして iphone の時刻の方が狂つてゐるのかと疑ひ帰宅後に電波時計宛に送信されてゐる電波をレシーバで受信し iphone の時刻と耳で比較すると 1s 以下の誤差しかなかつた。
私の家にある電波時計(クレディットカード会社からポイント交換で得たディジタル表示式)には電波受信中/電波受信失敗表示ランプがあるので、これらのランプを見て表示されてゐる時刻を信用して良いか否かを知ることができるが、問題の電波時計にはそのやうな表示がなく、実際には 8s も遅れてゐるのにあたかも正確な時/分/秒を表示してゐるかのごとく動いてゐた。

よく行く某施設の壁に設置されてゐた時計にふと目をやると秒手が30秒(6時の方向)を指して停止してゐた。どおしたのかと眺めてゐると 5秒ほど経過後に秒手が通常の倍ほどの速度で動き始め 50秒(10時の方向)を指した時点で通常の速度に変わつた。面白い動きなので秒手が次に 30秒を指すまで待つた。そおしたら、また5秒ほどそこで停止し、その後50秒まで倍速で進み、そこから正常速度に変わつた。その後は正常速度で動き続けた。時と分の手は正しい方向を指してゐた。
時刻修正アルゴリズムが想像を絶するほど幼稚だ。10万年に1秒の精度の電波を受信していながら1分に5秒も狂うひどい精度だ。すごく低性能の MPU が使われてゐてマイクロコードも no-OS で書かれてゐるに違ひない。秒手無しにすればこの恥ずかしい動作を人に気づかれずに済んだのに...

　中学生の時に技術家庭科で作つた作品に蝶番を使つたがその厚さ(2mm)を吸収する凹みを木部に設ける時間がなくて上から付けるだけの恥ずかしい結果となり、その後約55年が経過した。暖房に灯油ファンヒータを使ふ家に10年以上置かれてゐたので高湿度のため表面処理なしのその蝶番には分厚い赤錆が付いてゐる。
　赤錆を落とすのにクエン酸が有効だと云ふ話を聞いてゐたが、信用できずに最近 Youbute で実演を見るまで居た。巨大な物体だと面倒だが、この蝶番とそれを固定してゐる木ネジなら水溶液は 10cc 程度で足りるので今回試したみた。
　クエン酸水溶液の濃度は60cc ビーカに水を15cc ほど先に入れてから深度がその半分になるまでクエン酸の粉(重さも容積も測つてない)を入れ 60C にセットしたホットプレートに置き中に蝶番と木ネジをいれ、攪拌無しで、 3-4h 置いたら意外にも赤錆は蝶番や木ネジから離れた。
　この段階である課題に遭遇する。どおやつてクエン酸水溶液を除去するかだ。Youtube で見る例では布で拭き取つてゐるが、蝶番のピンと羽のスリーブ部で囲まれた空間に溜まつた水溶液を除去するには水での洗浄しか私には思ひつかない。しかし水に漬けると新たな赤錆が生じるはずだ。
　水で何度が洗つたあとに 1h ほど60C で置いたら水がかすかに透明なオレンジ色になつた。蝶番の木ネジ穴のシャムファー部に薄い赤錆(正確にはオレンジ色)が付いてしまつた。サビ取りとクエン酸除去のサイクルは永久に完了しないことになるので、この段階で乾燥し、WD40 に数分浸けた後真鍮ブラシでこのオレンジ色サビと他に付着してゐる黒色の物体(剥がれた黒サビか?)を除去してサビ取り作業を完了とした。
　木部に蝶番が収まる凹みを作つてから取り付けた。ヤスリもサンドペーパも研磨剤も使ふことなくこんなに綺麗になつた。

　クエン酸で赤錆を落とせることを体験できたが、毛細空間に残るクエン酸水水溶液をコンプレッサー無しで除去する方法は依然として不明だ。
　

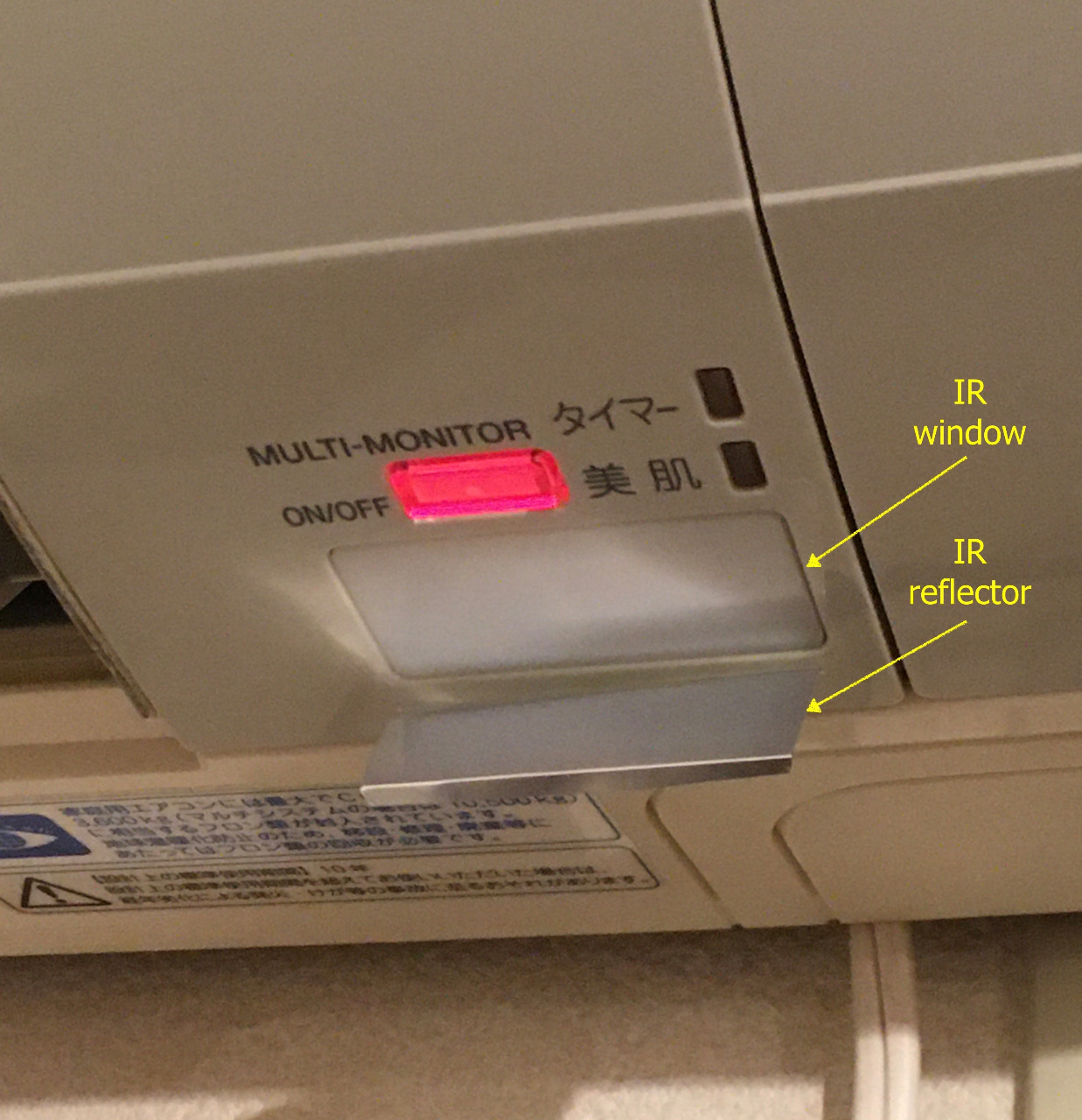

　エアコンのリモコンは室内機の眞下から、または部屋内の任意の位置からリモコンを握つた手で狙いを定めて操作する想定で設計されてゐるやうだが、室内機が設置された壁の反対側の壁に取り付けられたリモコンから操作したひ。そのために今日までは室内機の IR-ray 窓の下脇にアルミ二アム缶を切つて作つた反射板を設け水平方向(天井に並行)からの IR-ray の送受信を助けるだけで、たまに無反応はあつたが、なんとか操作が可能だつた。

　今回、操作をより確実にするためにリモコン側にも反射板を設けることにした。IR-ray がリモコンから出るのみなら小さい反射板を一個もうけるだけで済むが、IR-ray は室内機からリモコンに向かつてやつても來る。それなら反射板を二個設ければよいが、実はリモコンがマウントされた壁は室内機に90°で面してゐなくて 30°傾いてゐる。そこで、3-dプリンタもミリングマシンも持つてゐ無い私は

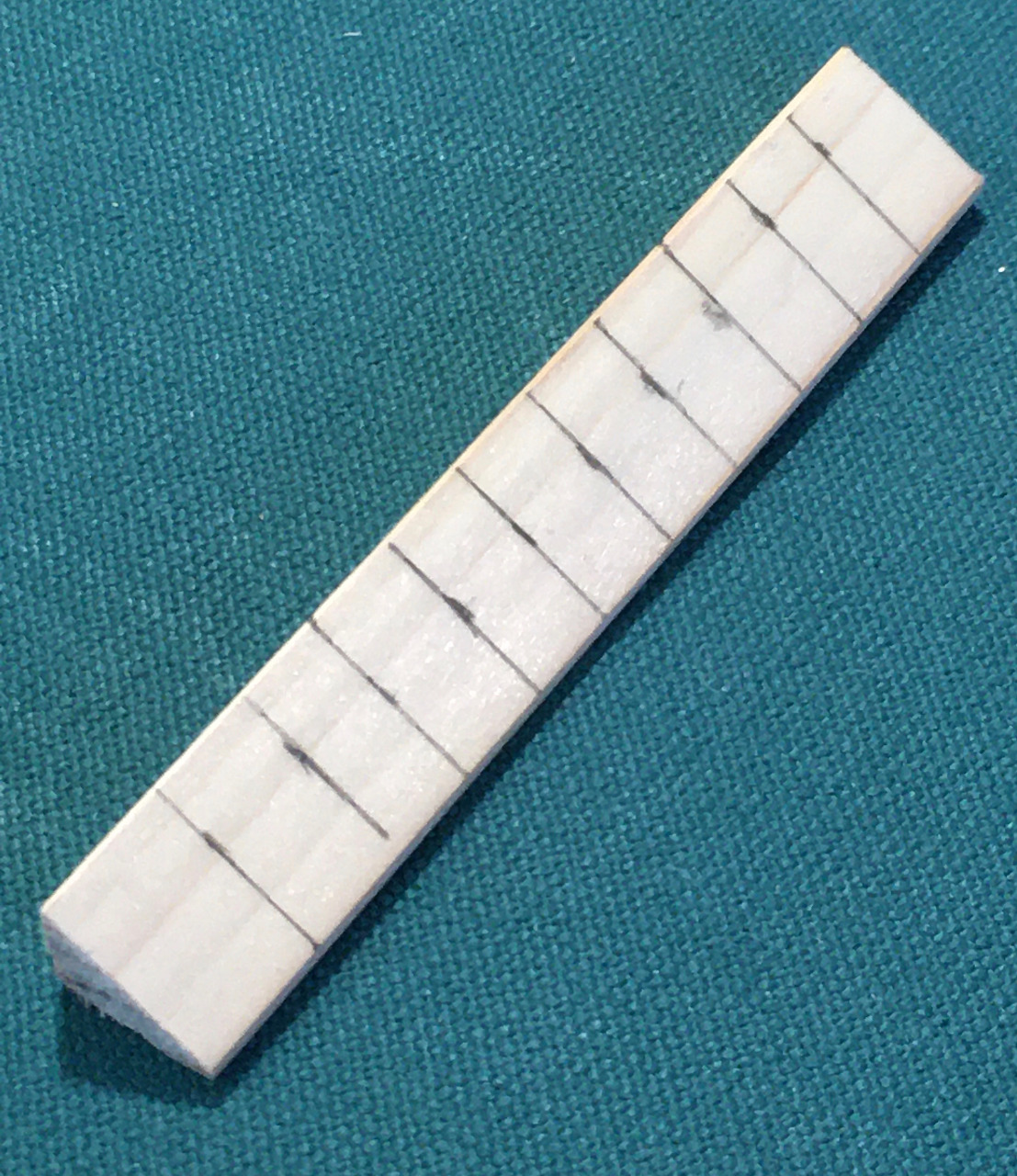

こんな一角が35-40°の三角柱を木片から作り、

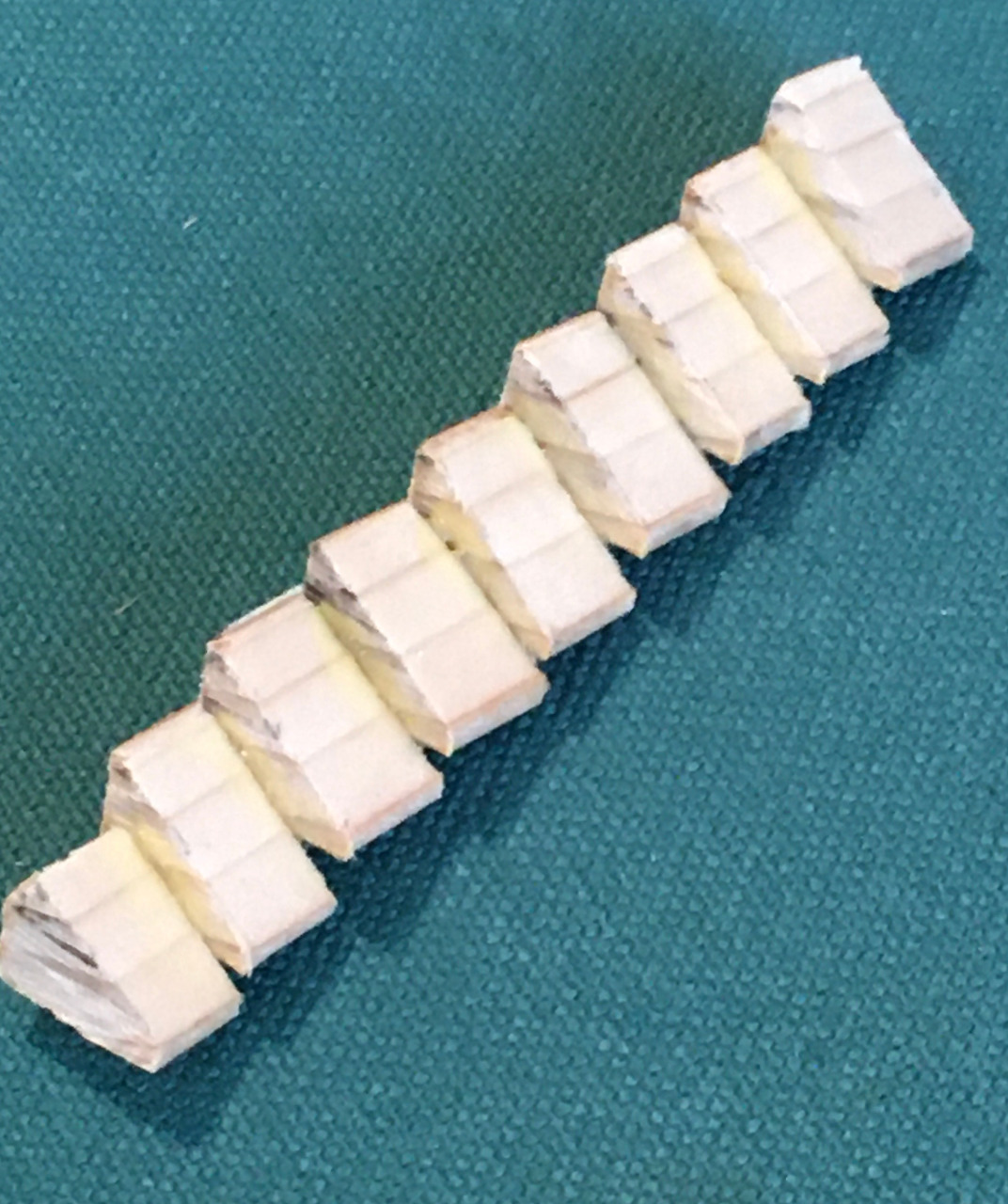

それを複数個にノコギリでカットし、30°ずれるやう隣どおしを接着し、銀のラッカーで塗装し、リモコンより50cmほど上にある温度計の屋根の軒下に接着した。

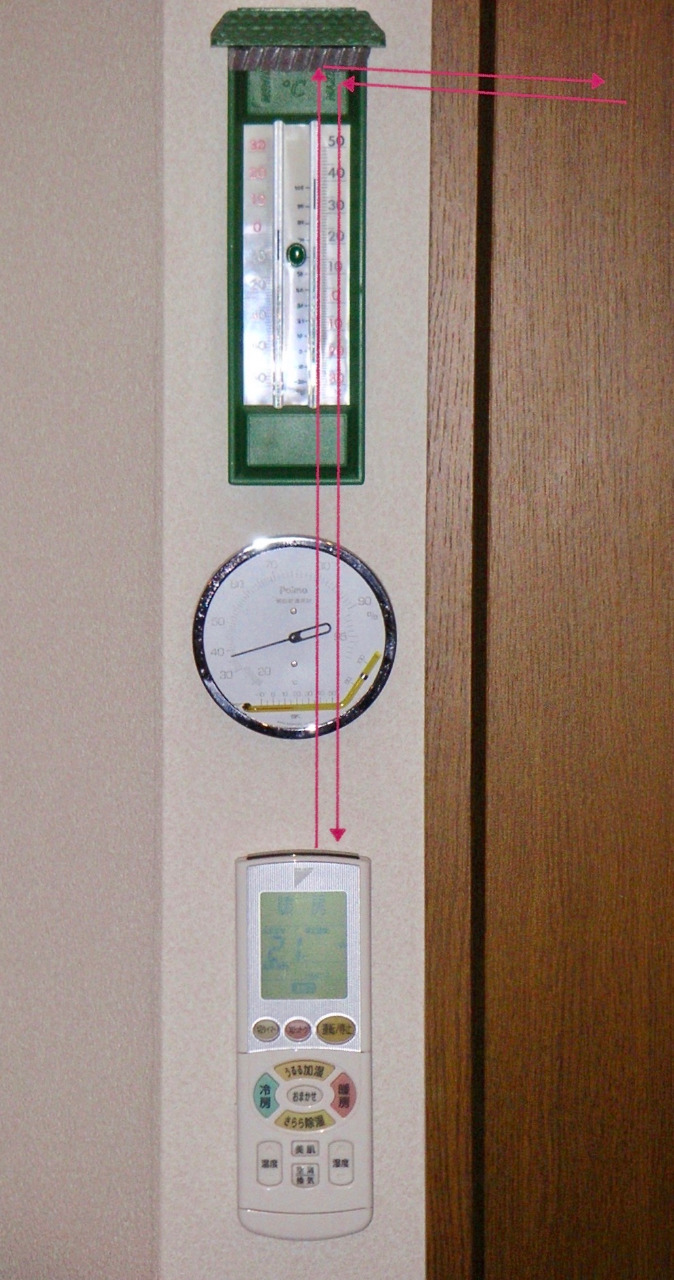

これによつて、リモコンから上がつて來た IR-ray は湿度計と温度計の屋根より下部をすり抜け温度計の屋根下の反射体に達しそれにより水平より5-10°上に向きを変へ、反対側の壁にある室内機の反射板に障害物なしで到達する仕掛けだ。
　今までなぜ、不確実とは云へ、今回設けた反射体なしでも動作してゐたかと云ふと、リモコンのすぐ上にある湿度計のクロムメッキされた枠に IR-ray の中心ビームからやや外れた成分が当たりあちこちに反射し、それがさらに壁や天井で反射を繰り返し室内機に到達してゐたやうだ。今時のエアコンはスマートフォンから Blutooth で操作できるだらうが、壁に固定されたリモコンのスヰツチを押す方がポケットからスマートフォンを取り出す手間が省けるので優れてゐると思ふ。

　13-14年前に購入したエアコンのリモコンの「運転・停止」キーが接点不良のため強く押さないと応答しなくなつた。リモコンを分解してみると案の定信頼性において底辺に分類される伝導ゴムメンブレインスヰツチだ。1日当たりこのキーを4回操作すると 13.5年で
> (* 13.5 365.25 4)
19723.5
約2万回だ。
　テスターでゴムの抵抗を測定してみた。普通の力でプローブを押し付けた場合問題のキーでは数百kΩもあつたが、他の正常のキーでは数キロオームだつた。問題のキーを数百グラムフォースで押すと数十kΩだつた。ゴムの表面をサンドペーパーで数um 削り落としてみたが抵抗は依然として数百kΩだ。幸い接点径が8mmと巨大であつたので両面テープで導電シート(電子部品保護袋から切り取つた)を貼り付けた。この導電シートの抵抗はプローブを軽く当てた場合で数十kΩで、本来の抵抗より大きいが動作はするはずで、組み立て後に正常動作をした。
　

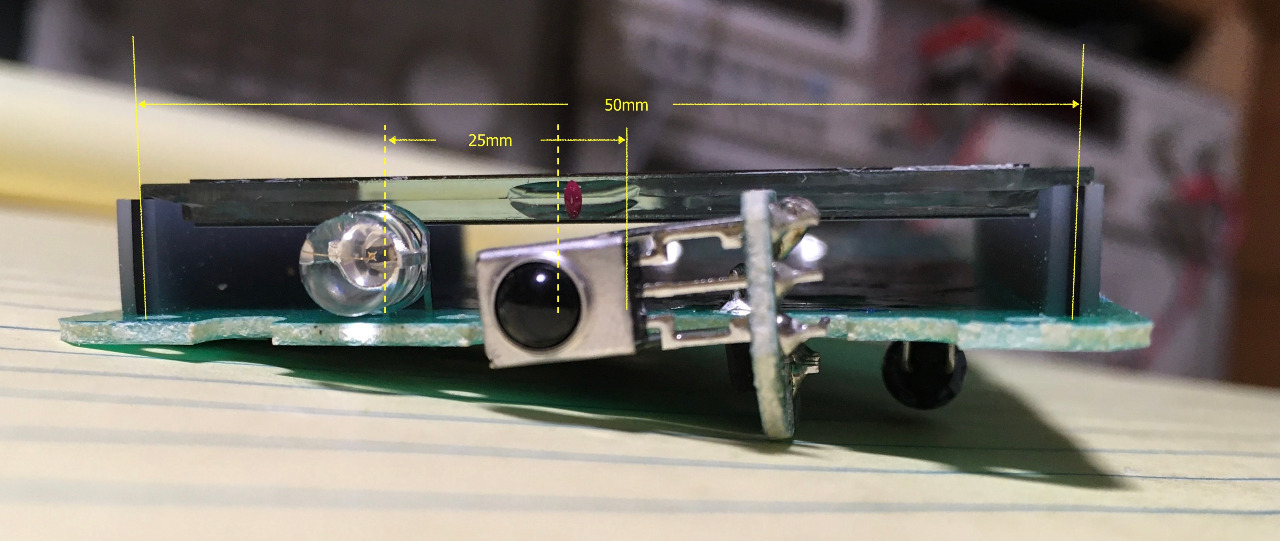

　実はこのリモコンに関し分解した折に調べたひことがあつた。それは IR 發光ダイオードとセンサの位置を知りたかつた。上の寫眞のとおり、それらは中心振り分けでなく右に寄つてゐた。
