フロントの補強をどーするかというのが、問題の一つだったのです。


フロントストラット取り付け位置を大幅に変更したわけですが、ちょっと失敗したなぁ～と思いました。

正直、ここまでやるなら、もはやフロントもほぼ１から作ってしまったほうが、結果的には楽だったような気がします。

ワイパーの機構や、ブレーキ、ステアリングラック等を流用する為の、この既存ボディフレームの大整形手術だったんですが、３次元的曲線を描くボディの鉄板、しかも薄物の鉄板に、どうやって補強を行っていくかが悩ましすぎました。





既存構造の流用があるため、単純なジャングルジム的パイプフレームを、この中に形成できません。


結局



切り刻んだストラットマウント周りを、2mm厚の鉄板で囲っていくことにしました。

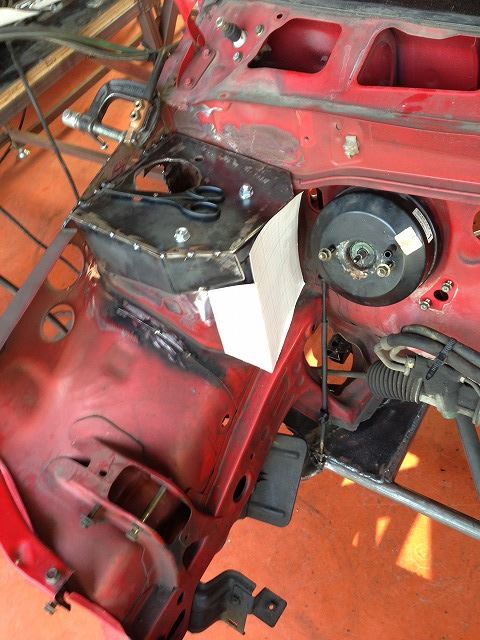

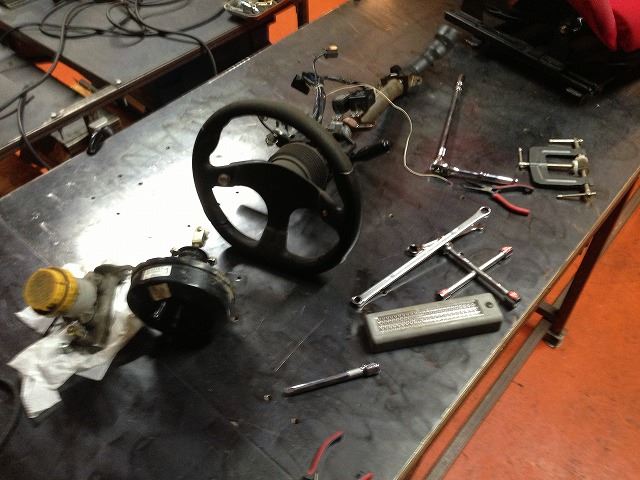

先ほど外したブレーキブースターが再び取り付けられているのは、干渉しないように作る為です。　クリアランスがギリギリでしたので。

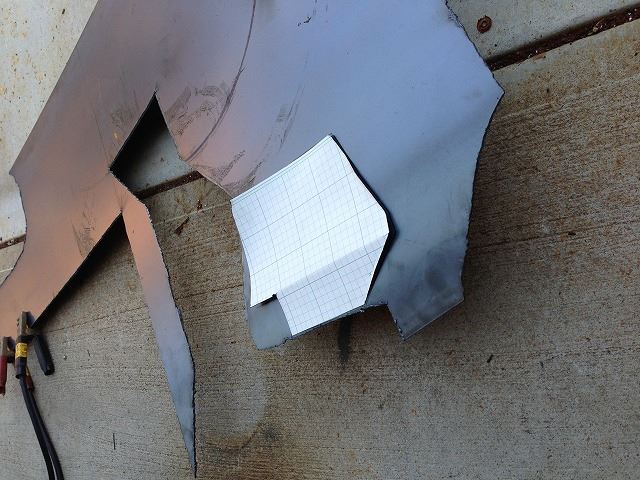

現物合わせモノづくりの心強い見方、厚紙方眼紙。
近所のスーパーで手に入る上に、安いので心置きなく使い捨てにできます。



形が決まったら、これを鉄板にあてがってけがいてゆきます。



そして切る。

1mmなら、手持ちのエアーシャーで何とか切れるんですが、さすがに2mmは無理なので、プラズマを使います。




ビフォー

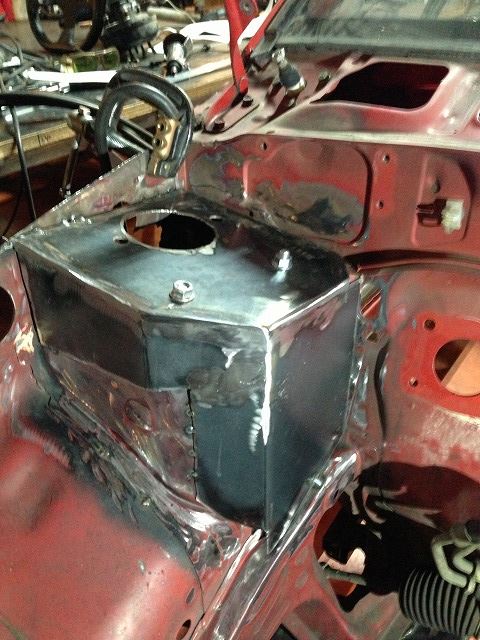

アフター

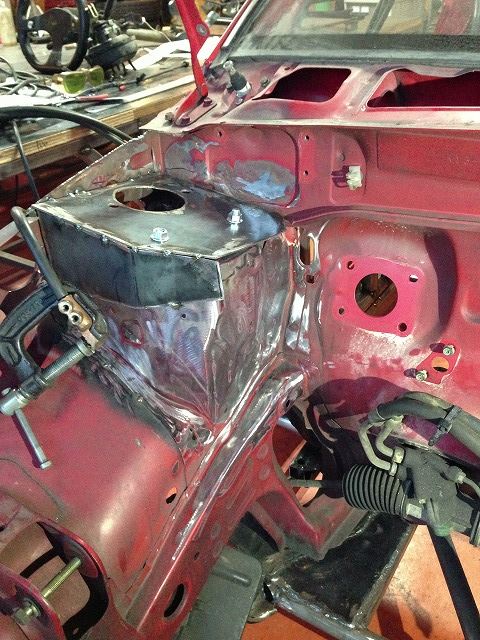

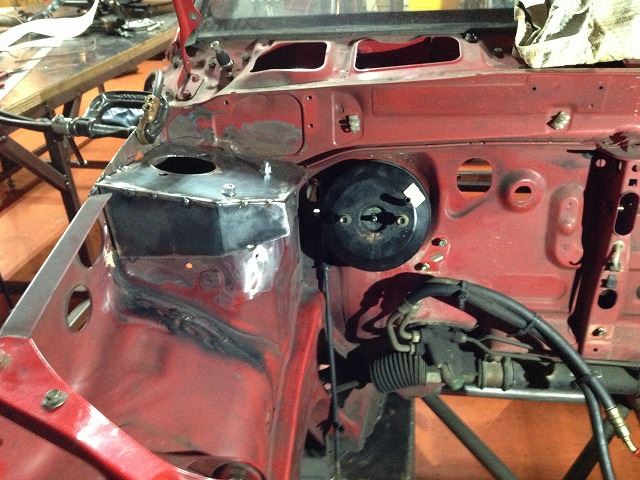

まぁ、こんな要領で、被せ物をしていく感じでやっていきました。
