エサックの愛車 [トヨタ シエンタ]

整備手帳

作業日:2024年3月20日

スライドドアスイッチ 常時点灯化

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級

作業時間 1時間以内
1
増設したスライドドアスイッチのLEDを常時点灯化します。
写真はそのキモになるMY-2型のリレーです。

https://minkara.carview.co.jp/smart/userid/1351022/car/3497563/7673543/note.aspx
2

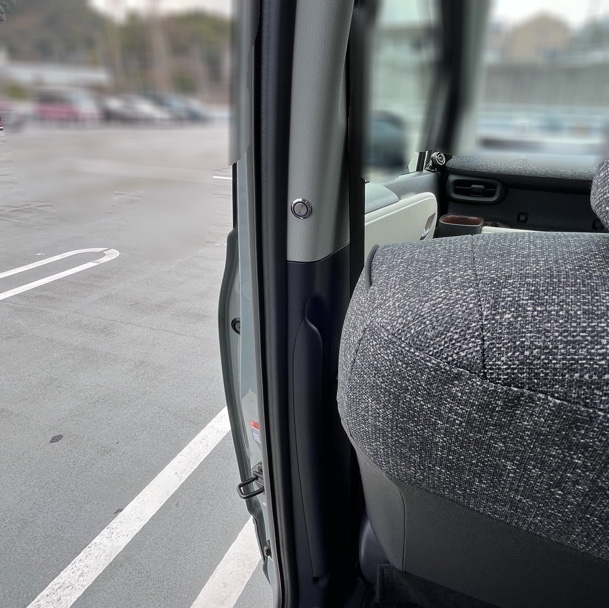

これまでスイッチのLEDはイルミネーション電源から取ってまして。
これだとエンジン切ったら消えてしまって、肝心の エンジン止めてドア開ける時 にスイッチが使えない感じに見えてしまってました‥‥
3
で、作った回路がこちら。
ロック開けて乗り込む時から、降りてロックする時までLEDは点灯したまま。
(乗り込んで、エンジンかけずにじっとしてると消えますけど)

ドア連動電源は他のアースと纏めたらいけない感じがしたので、2回路リレーで+も−も切り替えてます。

ルームランプ電源の取り方は以前の整備手帳からどうぞ。
https://minkara.carview.co.jp/smart/userid/1351022/car/3497563/7612360/note.aspx
4

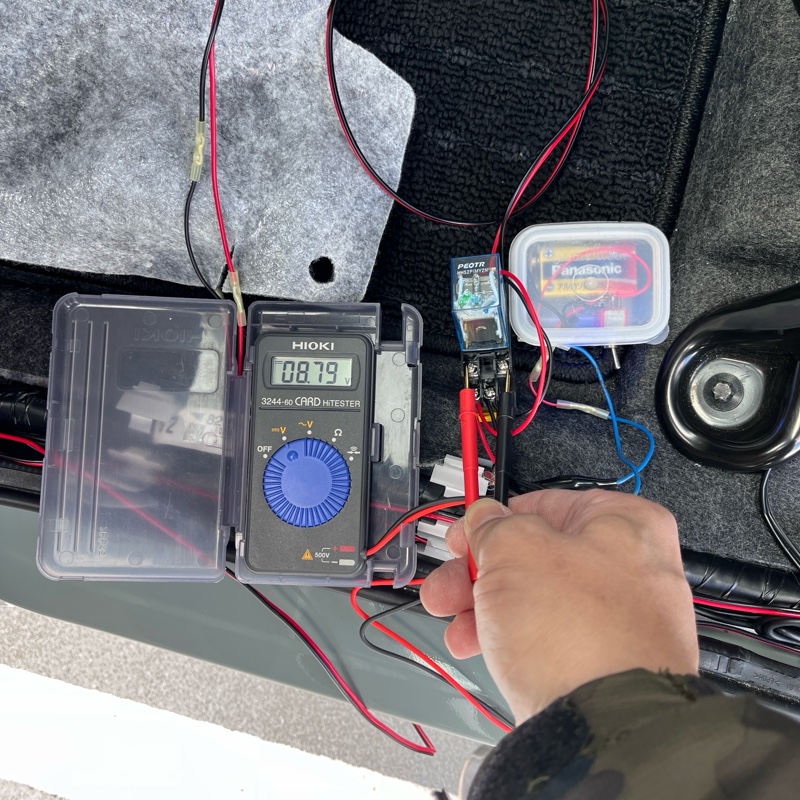

初採用のリレーなので一応作動確認。

9V電池を使うとリレーやLEDのチェックが簡単にできますよ。
5
で、スイッチまで配線。
運転席足元はこんな感じで送ってます。
6
リレーは抜け防止のためにインシュロックをくるっと一周。

最近忘れっぽいので作動のきっかけと送り先も書いてます(*^^*)
7
これで作業完了♪

エンジン止めてもちゃんと点いていてくれるので"使える感"が増しました。
8

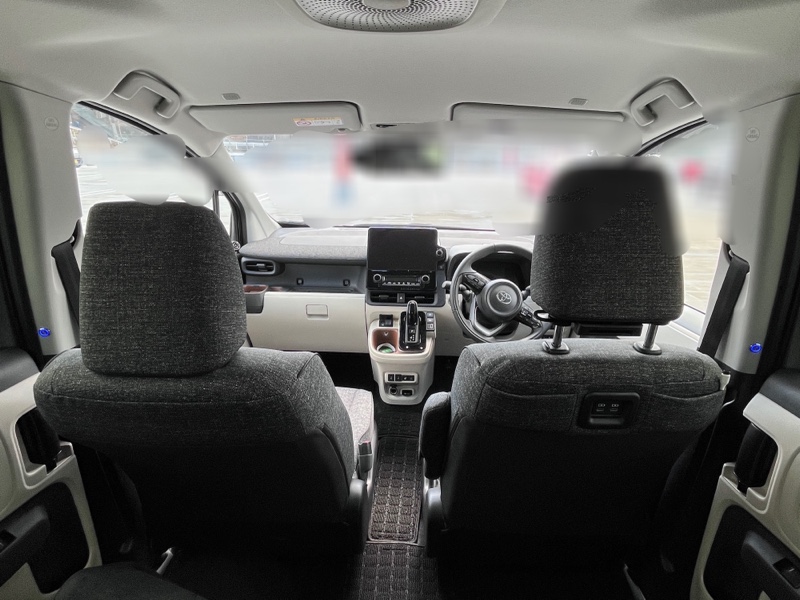

ちなみに、
ロック後はルームランプと同期してふわっと良い感じで消えてくれますよ♪
