整備手帳

作業日：2023年1月19日

2回目！エンジンヘッドカバーシール交換@36,356km

Item: 2回目！エンジンヘッドカバーシール交換@36,356km
Author: dream603

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	3時間以内

[大きい写真で見る]

前回は2年前、エンジンヘッドカバーシール交換@21,480km

今回、@36,356kmでシールが千切れてオイルダダ漏れ白煙モクモクとなり、2回目のシール交換する事に…。

[大きい写真で見る]

取り敢えず応急処置で作業場まで自走し作業に入ります。

液ガスケット塗りたくっただけだけど何とか5km持ち堪えてくれました！

[大きい写真で見る]

先ずは後ろのギャレーの床板を外して、

[大きい写真で見る]

サービスホールにアプローチ。
最後尾のプラグコードを引っこ抜きます。

[大きい写真で見る]

次にラジエターアッパータンクのクーラントを抜いてアッパーホースを外して避けておきます。

[大きい写真で見る]

プラグコード残り3本、イグニッションコイル2個、右後方のホース2本、ブローバイ系の配管を外します。

あとはヘッドカバーの12mmボルト8本を外せばカバーがカパッと外せます。

[大きい写真で見る]

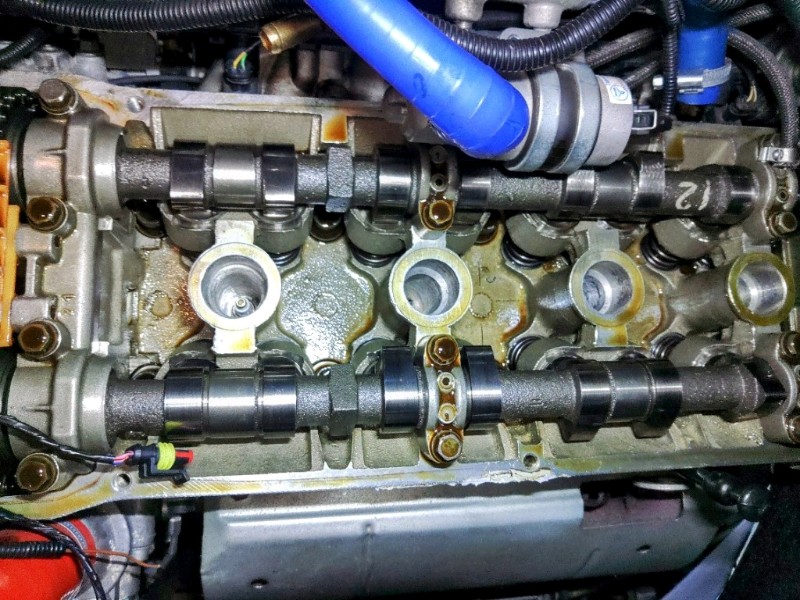

幸い中は前回同様キレイ(^o^)

丸山モリブデン効果!?（※個人の感想です）

[大きい写真で見る]

さて、規定トルクで締めてたのですがパッキンは8穴中6穴部で無惨にも破損してました…。逆にこれでよく今まで持ちこたえてたな～

[大きい写真で見る]

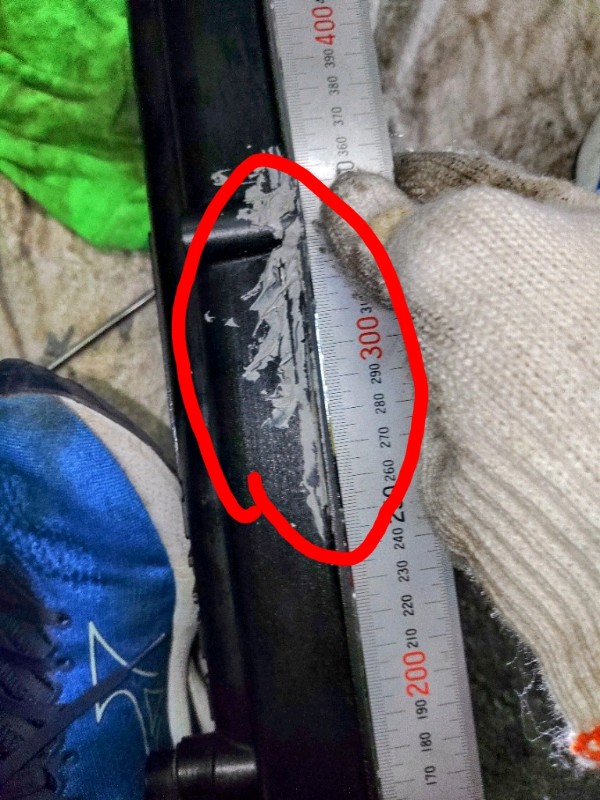

そもそもフラットがでてるのか怪しい？？
定規を当てて裏から灯り当てるとバッチリ歪んでます（泣）

[大きい写真で見る]

エンジン側は？？
カムチェーンカバーとの接続部で階段状になってます！！

そりゃ～漏れるわな～

[大きい写真で見る]

精度の良い国産では不要の場合が多いようですが今回はみんな大好きWAKO'Sのシリコン液ガスケットをシールの両面に塗り隙間を少しでも埋めてみることに（効果は不明ですが）。

8Ｎｍ程度で恐る恐るボルトを締めあとは、逆の手順でコード補機類を復元。

[大きい写真で見る]

前回既に亀裂破損確認済みだったエアフローセンサーのパッキン、購入してたので今回は交換する事に。

千切れた残骸が見当たらなかっつけどエンジン吸い込まれちゃったかな？？

[大きい写真で見る]

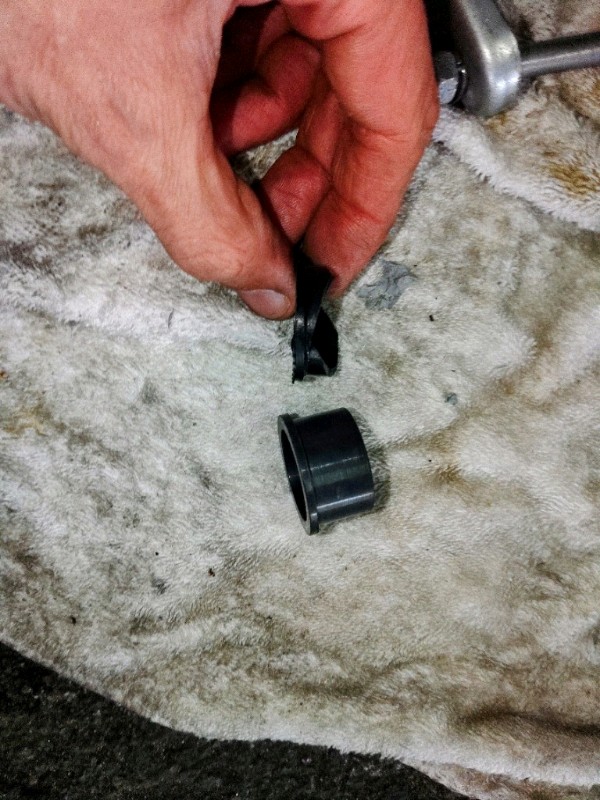

新旧比較

[大きい写真で見る]

新品うまくハマらないので薄くシリコングリス塗って装着。でもこのクオリティじゃ絶対また千切れるな～(^_^;)

[大きい写真で見る]

さて、シリコンガスケットの説明書通り2時間ほど待ってエンジン始動＆15km試走。

うん、全く漏れてない！（今のところ）

さて、何年、何万キロこれで保つものか見もの😅
