2023年05月04日 イイね!

セリカLBにスターターリレーの取り付け

セリカLBにスターターリレーの取り付けセリカLBのセルモーターですが

高速を走ったときや暑い日などに

キーひねってもも反応しないことあり


リビルト品に交換しても熱対策で断熱材巻いても

改善しないので今回はスターターリレーを

取り付けてみることにしました。

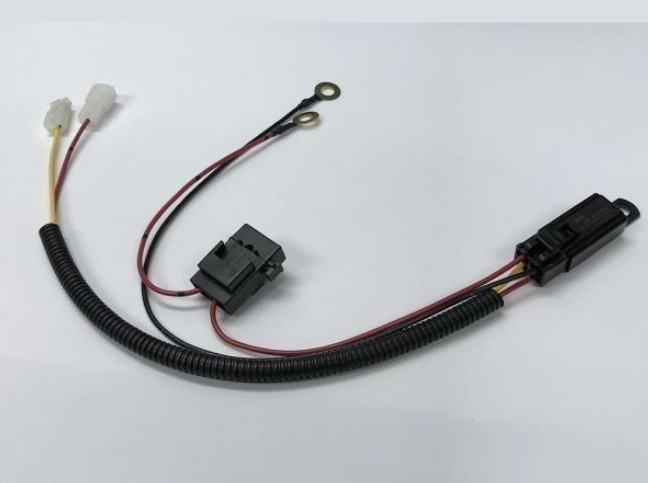

スターターリレーはこんな感じ


配線図はこんな感じ

リレーを介してキーシリンダーからの電気を

スタート信号にしてバッテリーから直接セルモーターに

送るというものです。

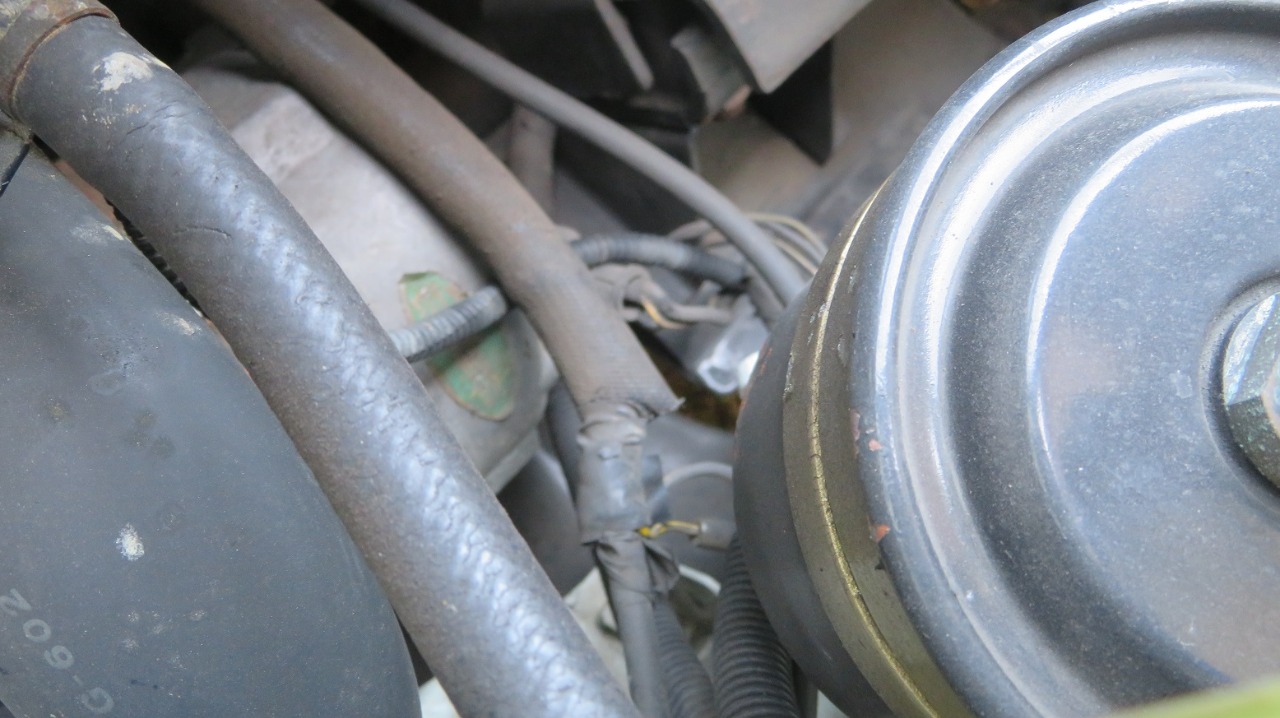

ここに車体側から電気が端子で繋がっていますので

ここにリレーを割り込ませます。


取付完了

心なしかセルの回りが良くなったような気がします。

これでしばらく様子を見ます。
Posted at 2023/05/04 19:02:13 | コメント(3) | トラックバック(0) | セリカLB1600GT | 日記
