S300系のアトレーにお乗りのお客様が
ブレーキがおかしい、と言う事です。
どうやら、ブレーキパッドが無くなりディスクまで損傷してると言われた（知り合いの中古車屋さんで）ので、部品を取り寄せておいてほしい。
との事でした。
部品が入荷して連絡、すぐに入庫となりました。

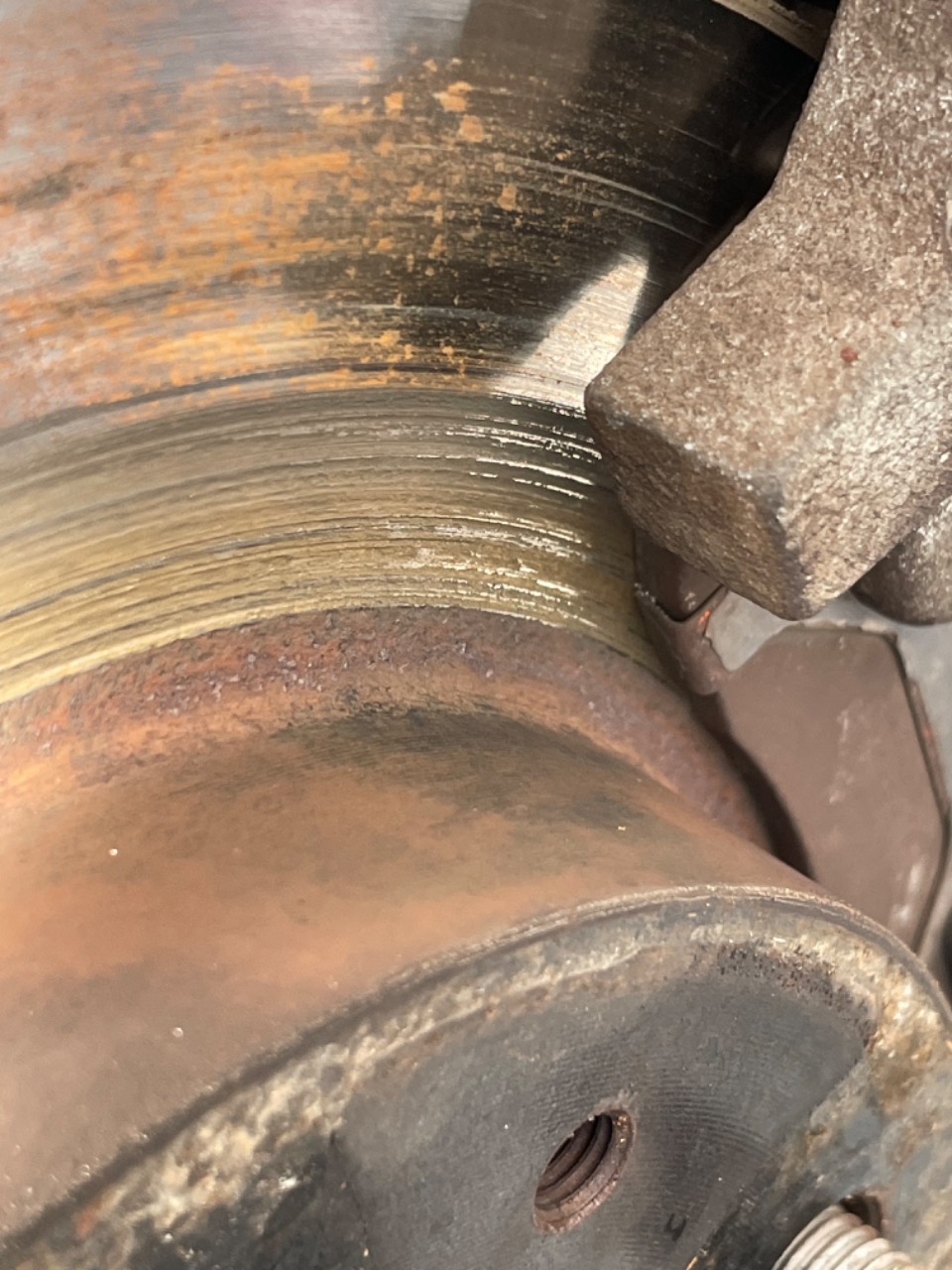

ブレーキパッドのベース金具でゴリゴリと…。
これで4ヶ月前に通すだけの激安車検を他店で受けたそうです。
車検証を見ると検査してから今日までの走行は3000キロくらい。
車検の時点で相当に残量が無かったんじゃないかな、と思う。
色々と車を見渡すと、エンジンオイル漏れ（滲み程度ではなく完全に漏れ）も酷くおそらくターボ本体から漏れてると思われ…。
オイルのレベルゲージにほんの少しだけオイルが付いてくるくらいの量でした。
ボールジョイントのナットは

ご覧の通り締まっていなく…増し締めも緩める事もできない…
ドラシャのブーツ（4WD車）は切れているしラジエーターからの水漏れもある。
直すのはブレーキだけで、との事でディスクとパッドの交換…
となりましたが…果たして事の重要性を理解してるのか不安です。
ディスクとパッドを注文して、パパッと取り替えて完了…とタカを括っていたワタシにここから悲劇が訪れる…事になるとは想像だにしませんでした。

外したディスクとパッド、届いたディスクとパッド。
ひと目見て「部品商が間違ったな」と。
これがのちに反省する事になります…(´･ω･`)
ひとまず部品商にあらためて適合確認を依頼。
すると、「合ってますよ〜」との連絡。そんな馬鹿な…とやりとりをしながら違和感に気がつくワタシ…。

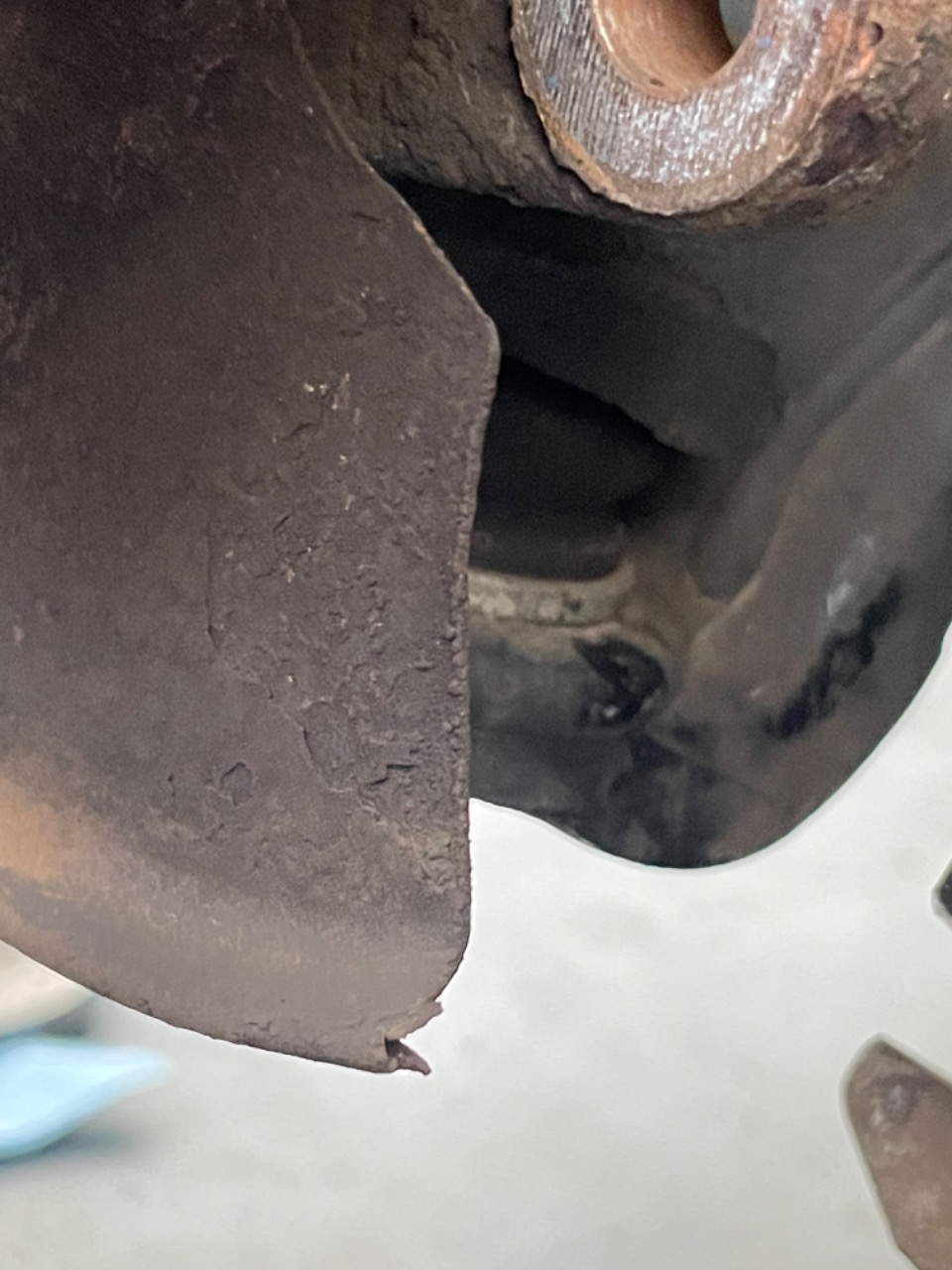

バックプレートがカットされてる( ・∇・)。



そう言えば…バックプレートとディスクの隙間、超ギリギリ…？
こんなツメた寸法だっけ？？
と更に違和感が…。

ん？んん？？そう言えば…この型のアトレー（ターボグレード）はブレーキが効きにくいなぁ、と言う話をよく聞いた事を思い出す。
キャリパーサポート（トルクプレート）から覗くディスクの位置も微妙におかしくセンターが出ていない。
純正の13インチアルミホイールにギリギリ、本当にギリギリに収まっているブレーキにやはり違和感が…。
S300系のキャリパーって、シングルピストンで反対側はツメ2本のキャリパーじゃなかった気がする…
確か…バッと見、対向キャリパーのような形状だった…気がする。
部品商に分解図を送ってもらうと…ビンゴ！
やはり、キャリパーとディスクが大径化されている様子…。
バックプレートを切ったのものためか、と思えば合点がいく。
オーナーに確認してみると、「3〜4年前に知人から譲り受けた物」だと言う。ブレーキの事について何か聞いてませんか？とお伺いするも「全く分からない」との事。知人である前オーナーにご連絡が取れるとの事でしたので、聞いていただくとに。
連絡待つ事2時間。その答えは…前オーナーもブレーキの改造？移植？などは全く知らないと…。前オーナーも中古車で購入し、ブレーキの事など知らないと言う…。

さて。どうしたもんか…。
どの車からの移植なのか流用なのか全く分からない…
外したディスクとパッドを持って何か手がかりが有ればと思いまして、お取引先の中古車屋さんへ…
そこでなんと！ブレーキパッドはL880Kのパッドと同形状なのが確認できました。しかし、残念ながらディスクは合わず…。
その後、ソニカやタントなどいくつか見当をつけて確認すると絞り込めて来ました。どうやらLA100系ムーブのターボグレードのディスクが近しいのでは？との調べた結果から確認するために、約1時間かけてLA100ムーブターボオーナーである義弟の所までひた走り。
ジャッキアップしてタイヤを外し…
持参したディスクと確認。







ドンピシャ…。
ようやく見つける事に成功しました。

キャリパーやディスクの流用・移植をしてしまうと、オーナーが変わった時に内容が引き継がれずこういったケースになりやすいですね。
ブレンボやアルコンなどどう見ても社外キャリパーや、4ポッド化など明らかに変更されたなら気がつくかと思いますが、純正流用でひっそりとちょっとだけ大型化などは気がつくのがなかなか難しい…。
おそらく、車検をやった業者もパッド交換を試みたものの、形が合わず断念したものと思われます。
新たにLA100系ムーブターボのディスクとパッドの品番を調べて改めてオーダー。先に取り寄せたディスクとパッドは不良在庫…(´･ω･`)
適合する部品を調べる時間、合わなかったものの処理を考えると今回はかなりイタイ…。
ディスクには品番も無く、手がかりが無くてホント困りました(´ω｀)
できれば次回は他所でおねがいしたい所です…。
ドライブシャフトブーツ、ボールジョイントの緩み、オイル漏れなどをしっかりご説明して出庫となりました。
走行中に外れたり折れたりする前に、早めに直していただければ良いのですが…
