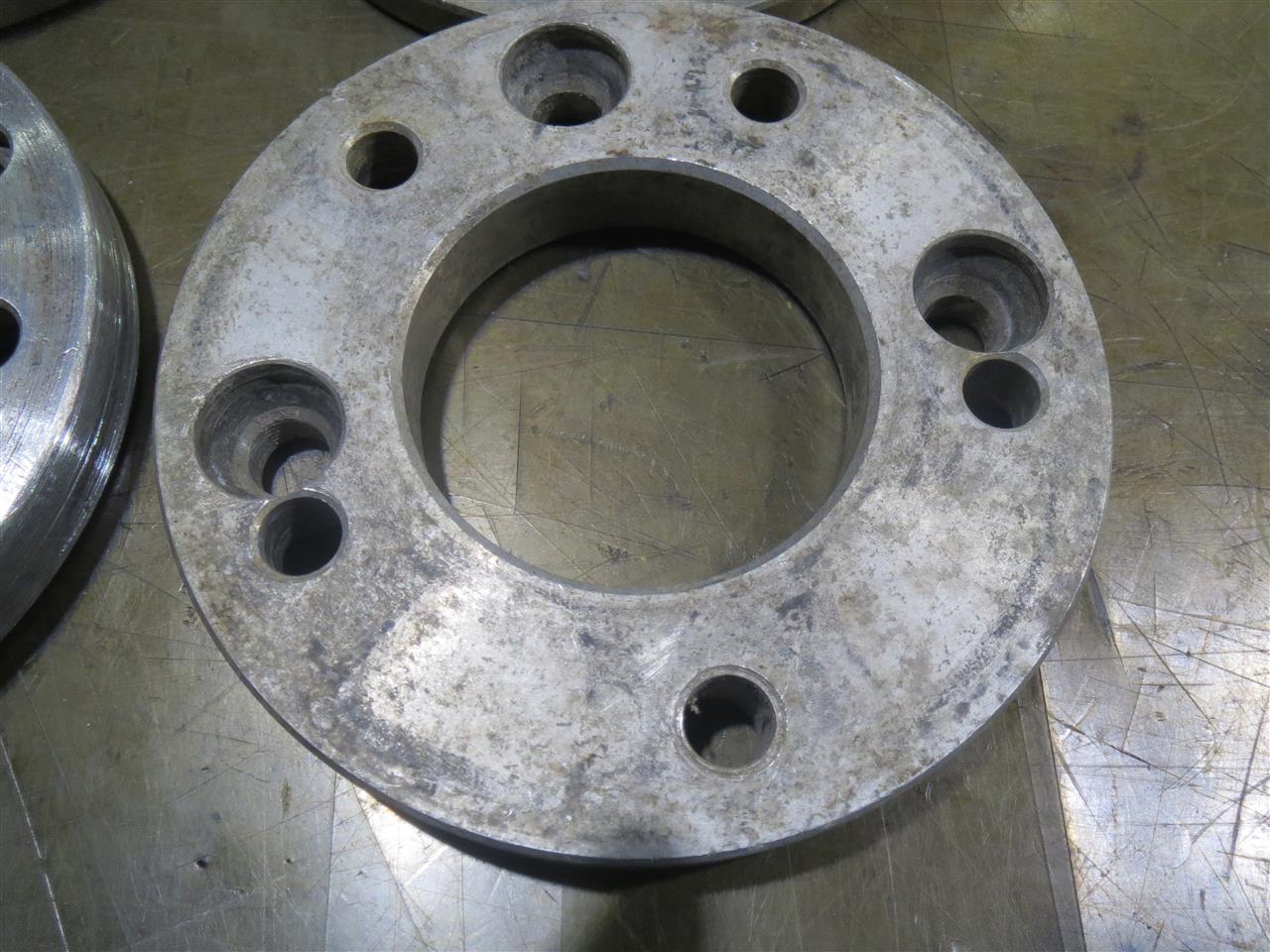

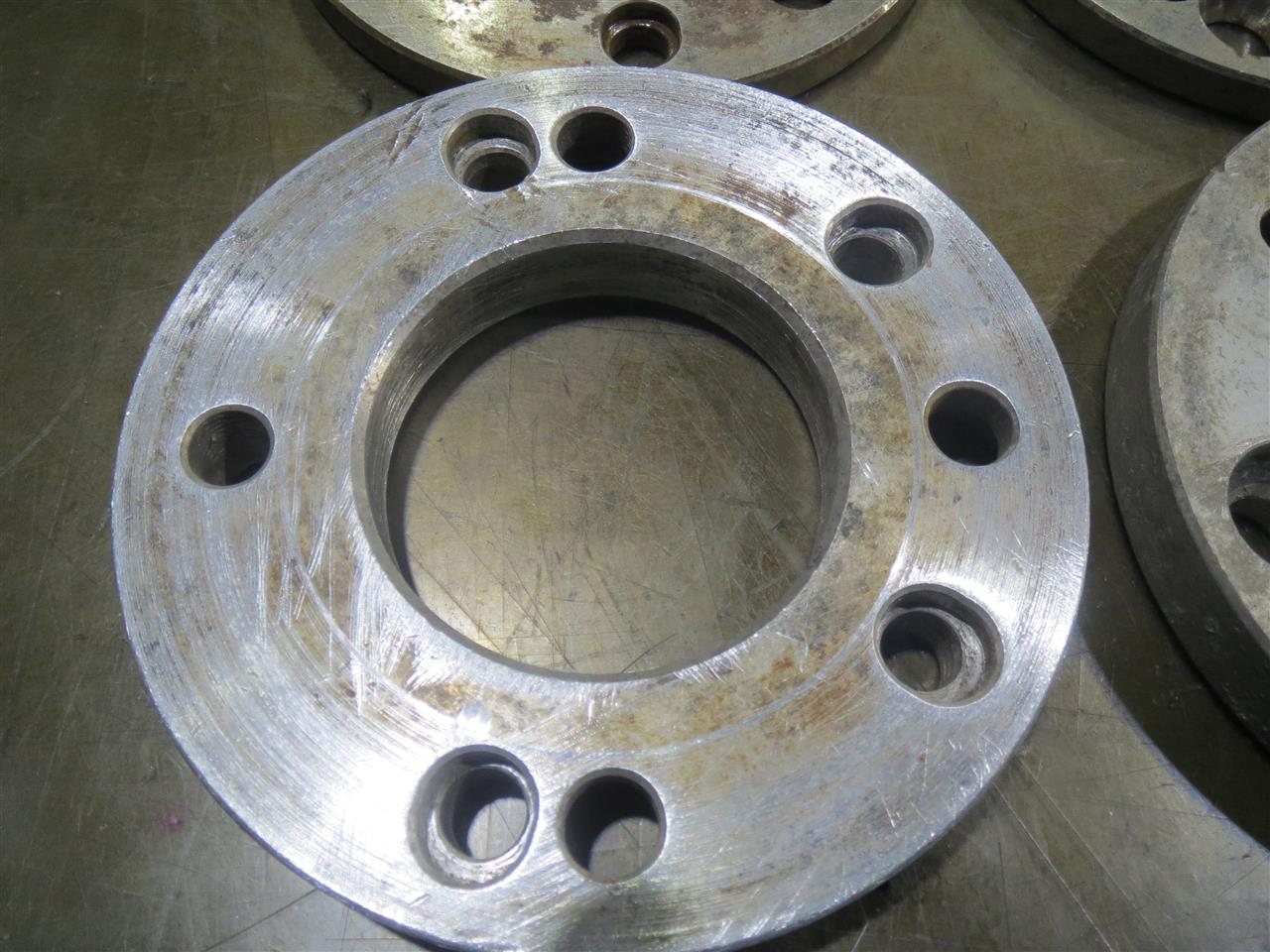

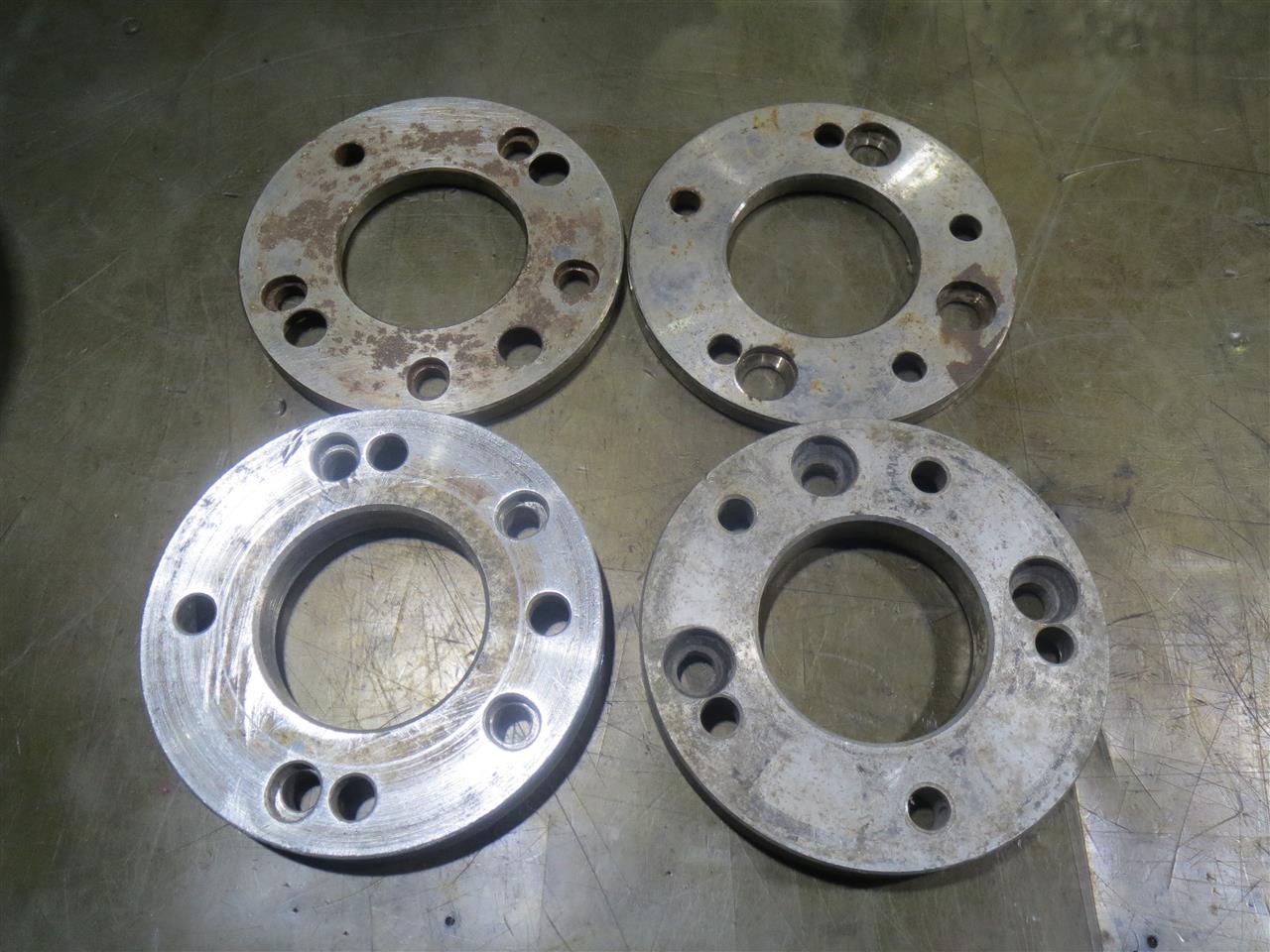

こちらも40年来の古い友人からの依頼、怪しい４→5穴変換スペーサで、特殊なボルトが入手できないから使用できないとのことで、はるばる送ってきました。
送って来てしばらく放置してましてごめんなさい。



まったくものすごいの考える人がいるもんですね。　
何だか見てるだけで足回り部品だし、危険形状極まりないんですけど．．．　ハブリングの概念もないみたいですし、それでもって、すごく回転バランスも悪そうです。　
超高速は無いかもしれませんが、恐らく数十グラム単位でダイナミックバランスは悪いと思います。　
４→５穴でボルト穴が角度割り振り上隣接する位置があるんですが、結構厳しい設計になっています。　　1本は4穴仕様のスタッドをロングタイプとして共締めするようですね。
さて本題は、隣接した部分に入れ込むスタッドボルトで、頭が楕円プラス、ボルト芯と偏芯している特殊なものです。

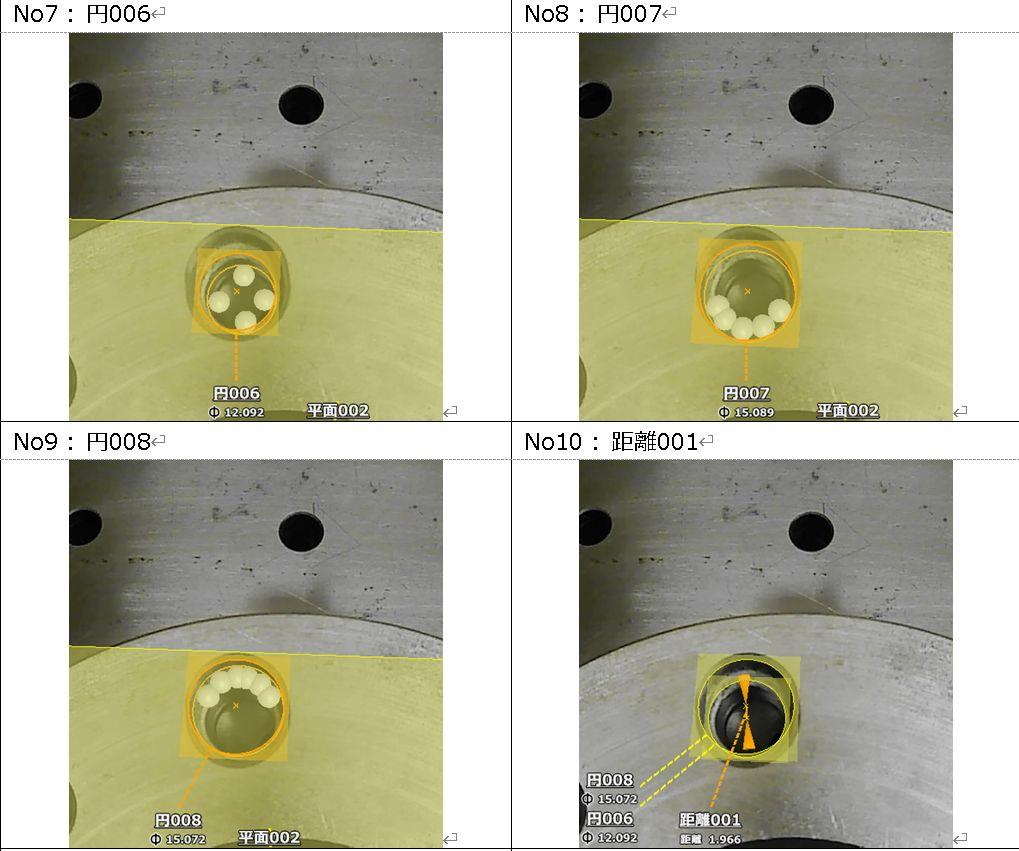

まずは、どんな形状なのかを診断するため、身体測定を実施

形状としては、φ15の円が芯を2mmずらして2個楕円となったものでした。

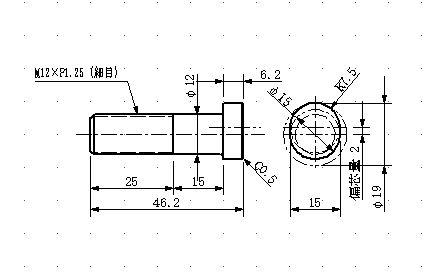

脳内図面では厳しいので、後の工程のことも考えて図面化
ネジピッチが1.25mmなんでN社の車両ですね。

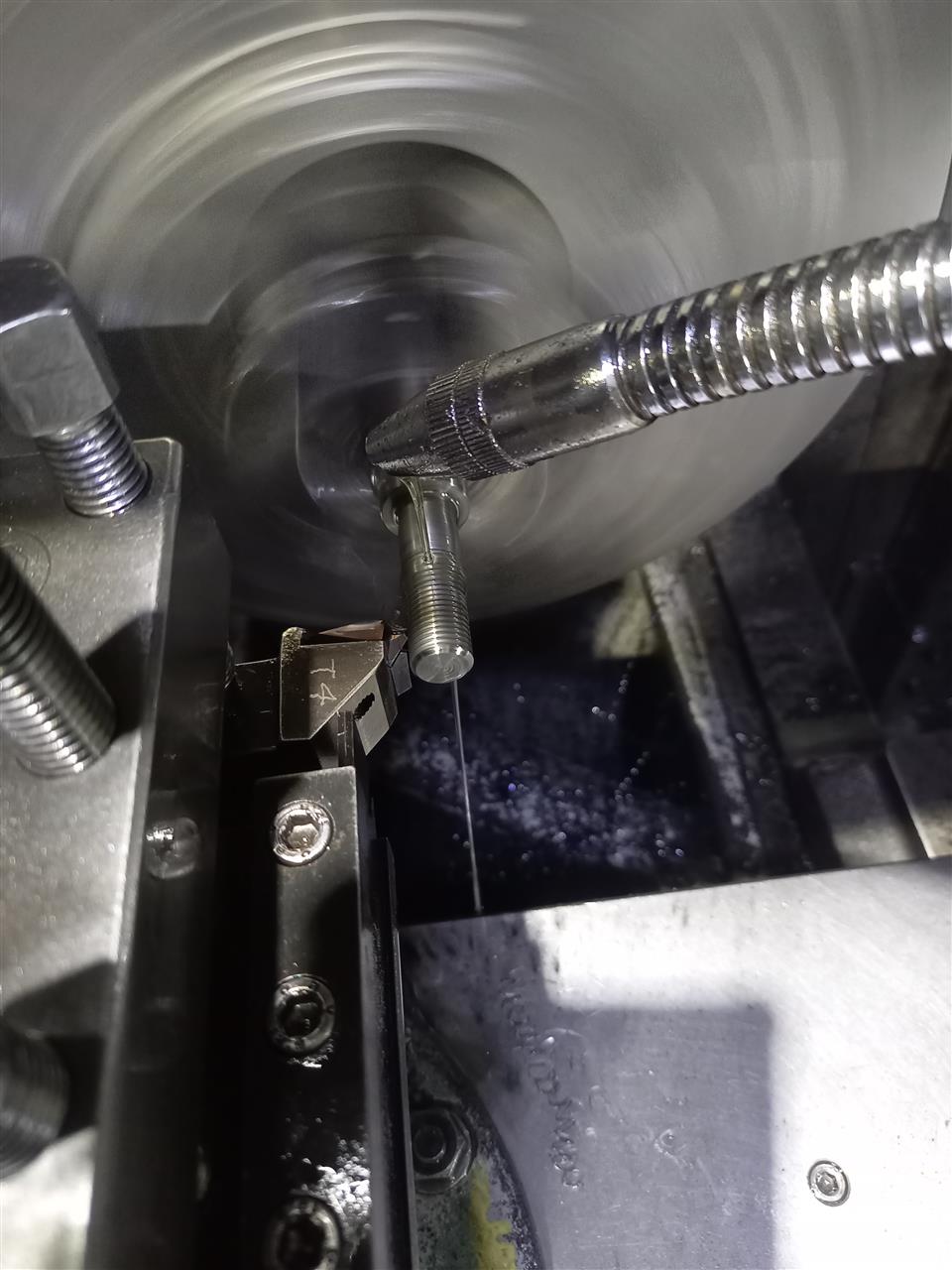

図案化が済んだところで、過去に同様な案件で使用した残材を用いて旋盤実施。
材料は友人に死んでもらっては夢見も悪いし困るので、SNCM439Hを使用
通常一般のスタッドボルトは調べてみるとSCM435を使用しているのようなので、熱処理もあるので、今回の使用の材料では2割くらいは強度向上があるとスペック的には推定。
但し、純正スタッドははメッキしていあるので多少強度が落ちているのではと推定。（水素脆性？）　

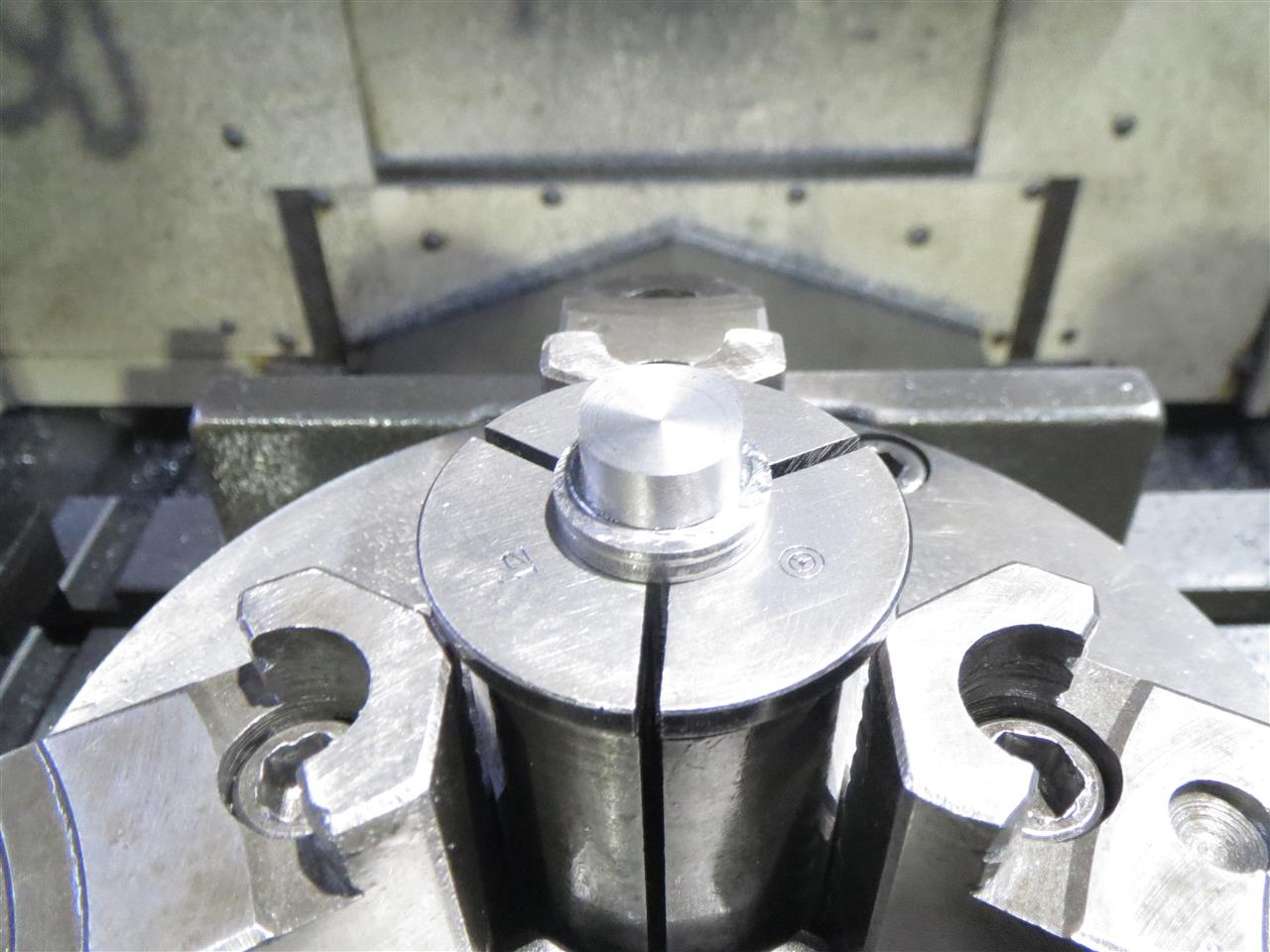

機械の暖気代わりに第一工程完了。　反対の端面を仕上げて次の工程へ．．．

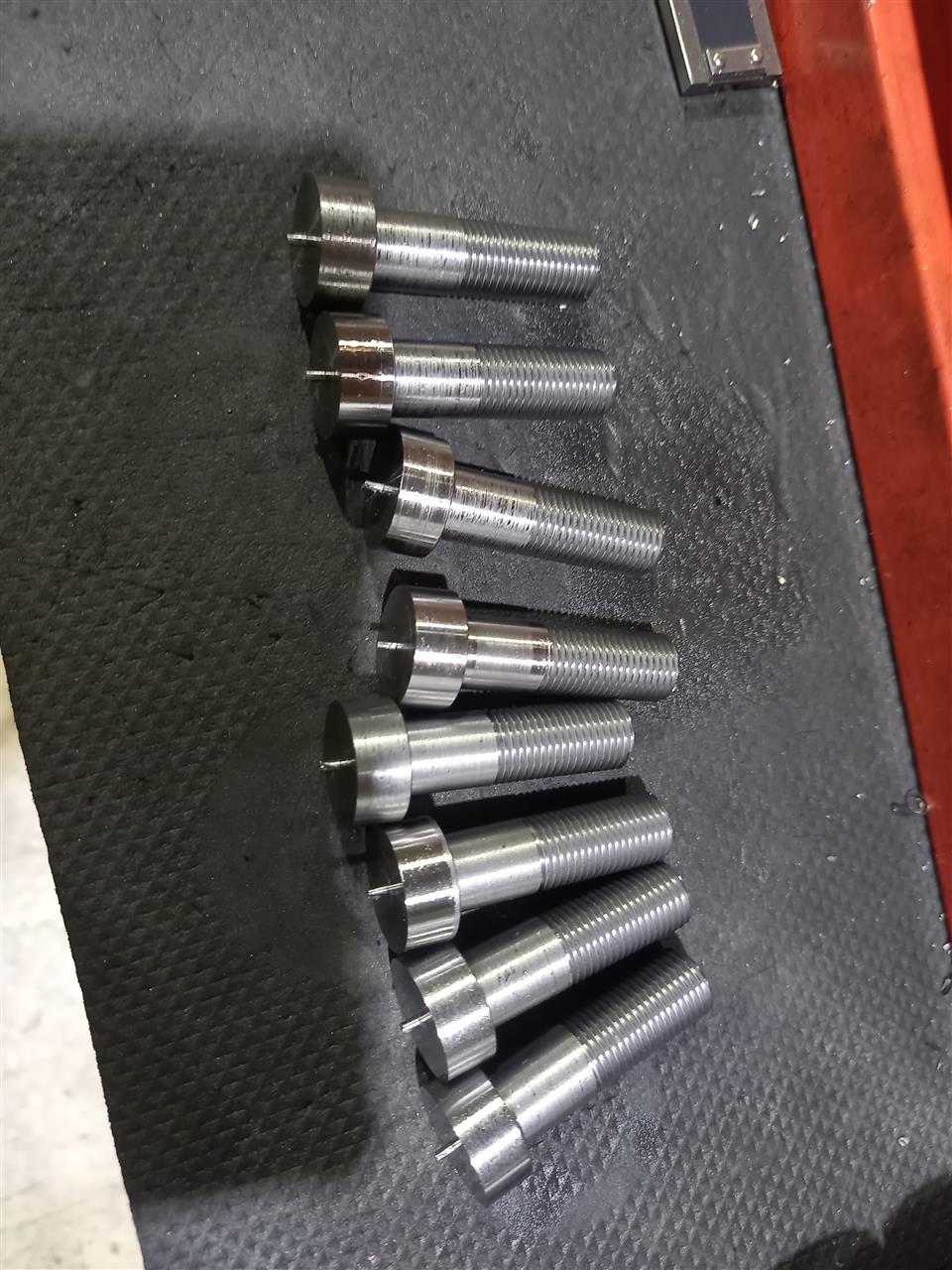

偏芯+楕円になりました。

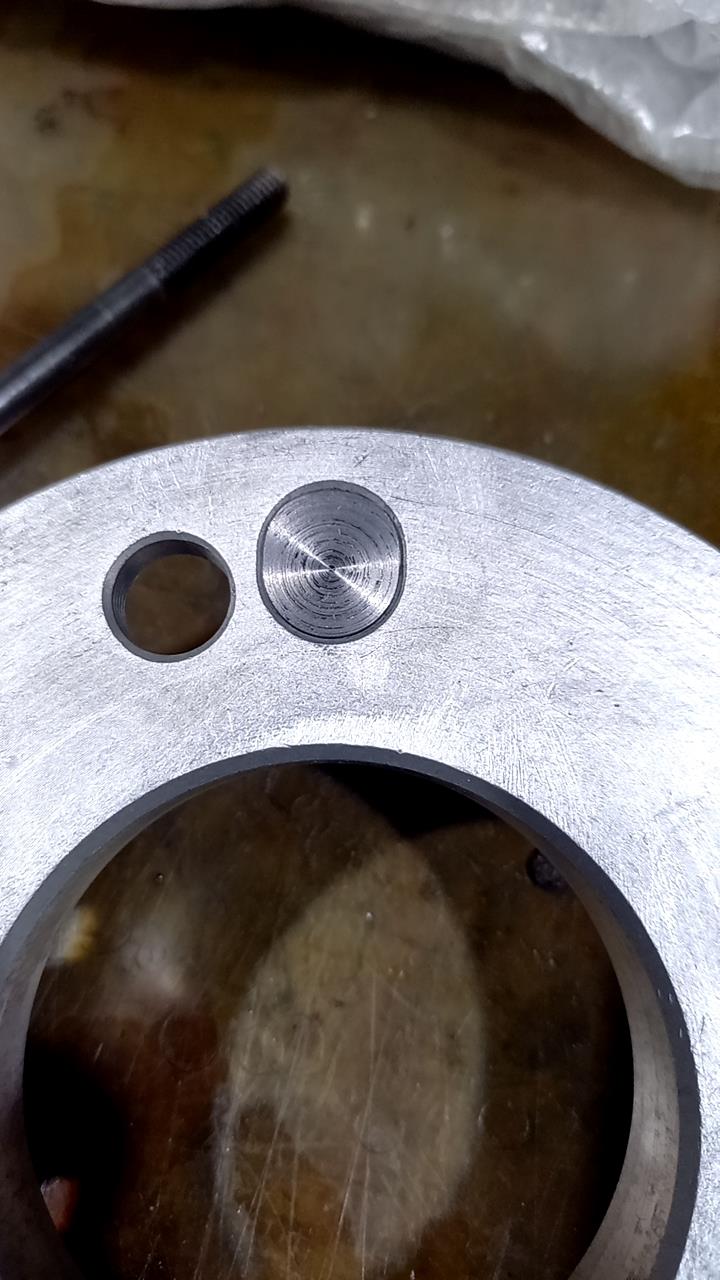

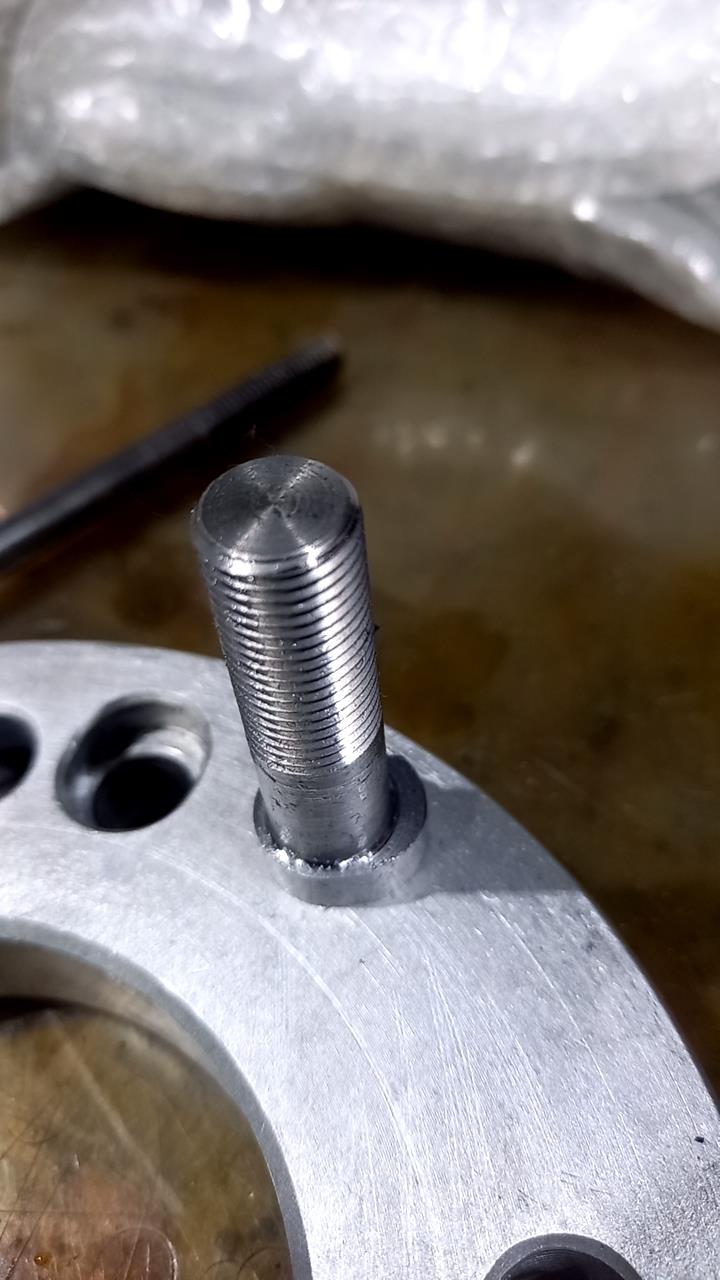

早速、合わせてみましょう！！


良い感じです。

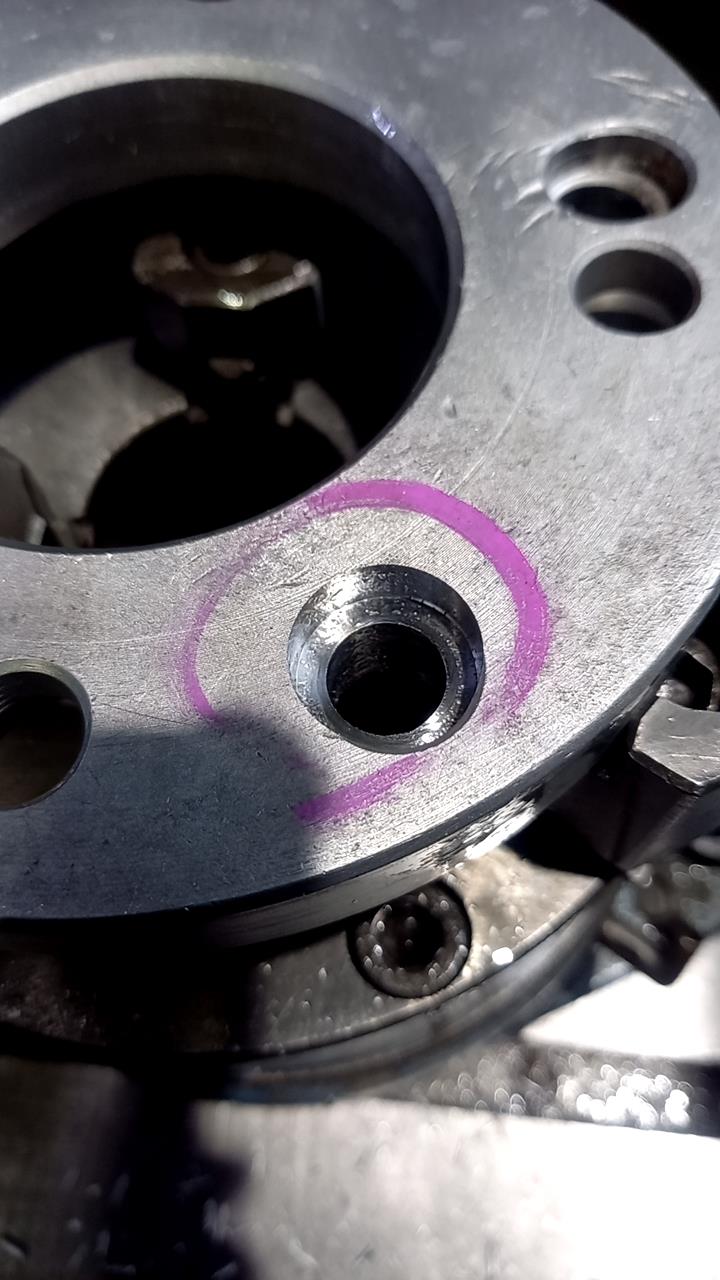

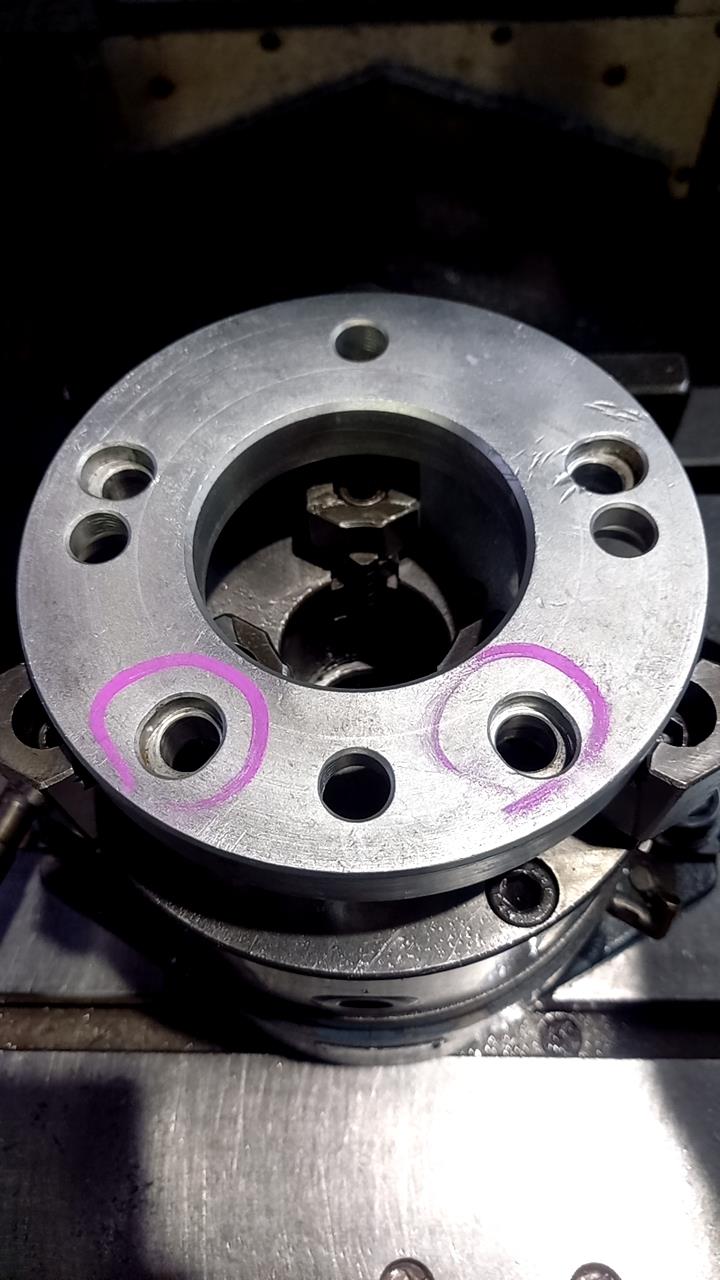

今回の加工に加えて、楕円+偏芯特殊ボルトを既存4穴中の2か所と隣接する部分のみとして、残りの2か所は新たに純正のスタッドボルトを圧入するプランに変更するため。既存楕円穴の部分をφ18.4の真円座グリ穴に変更してほしいと依頼があったので、こちらも加工．．．

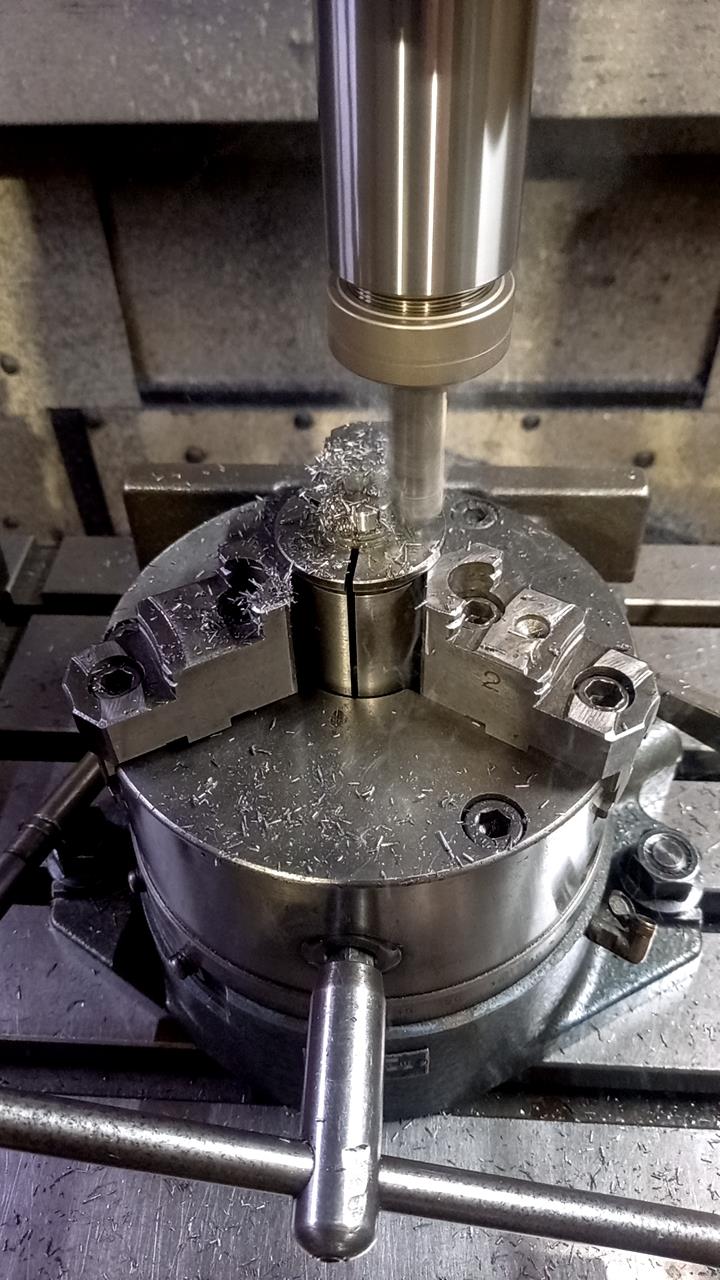

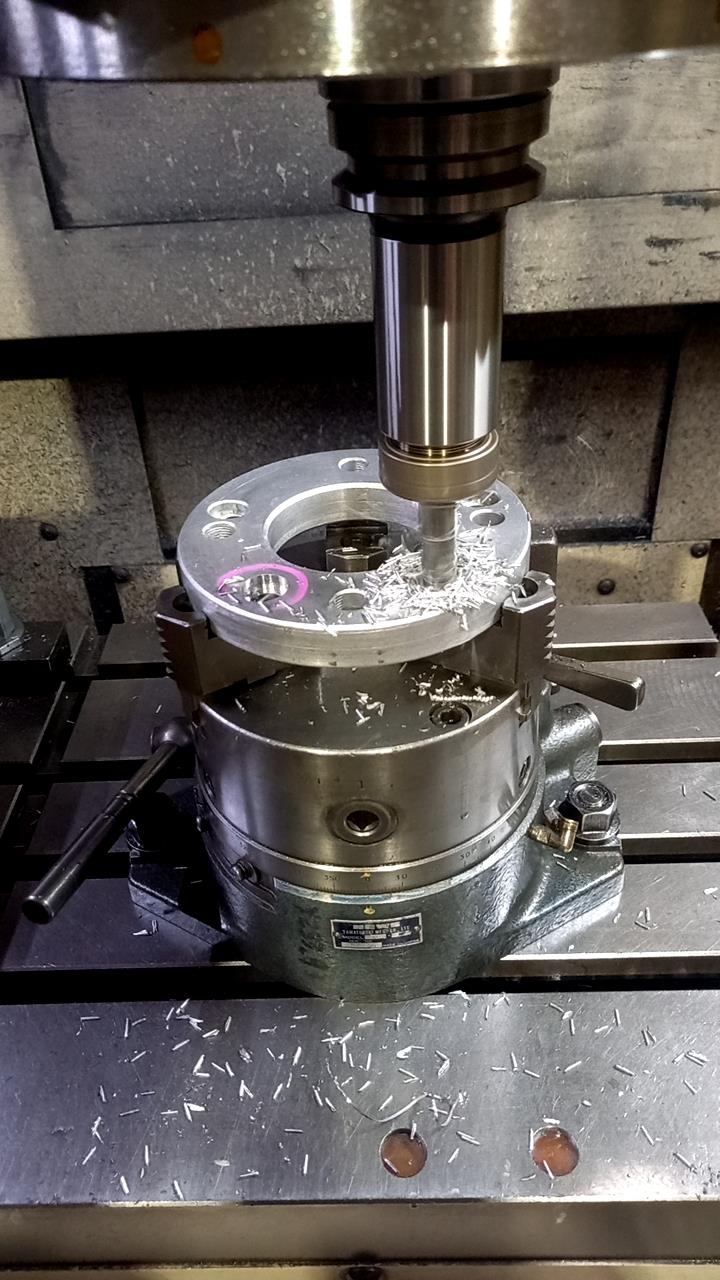

芯出しと段取りが面倒で、加工はほぼ秒殺で終わる。

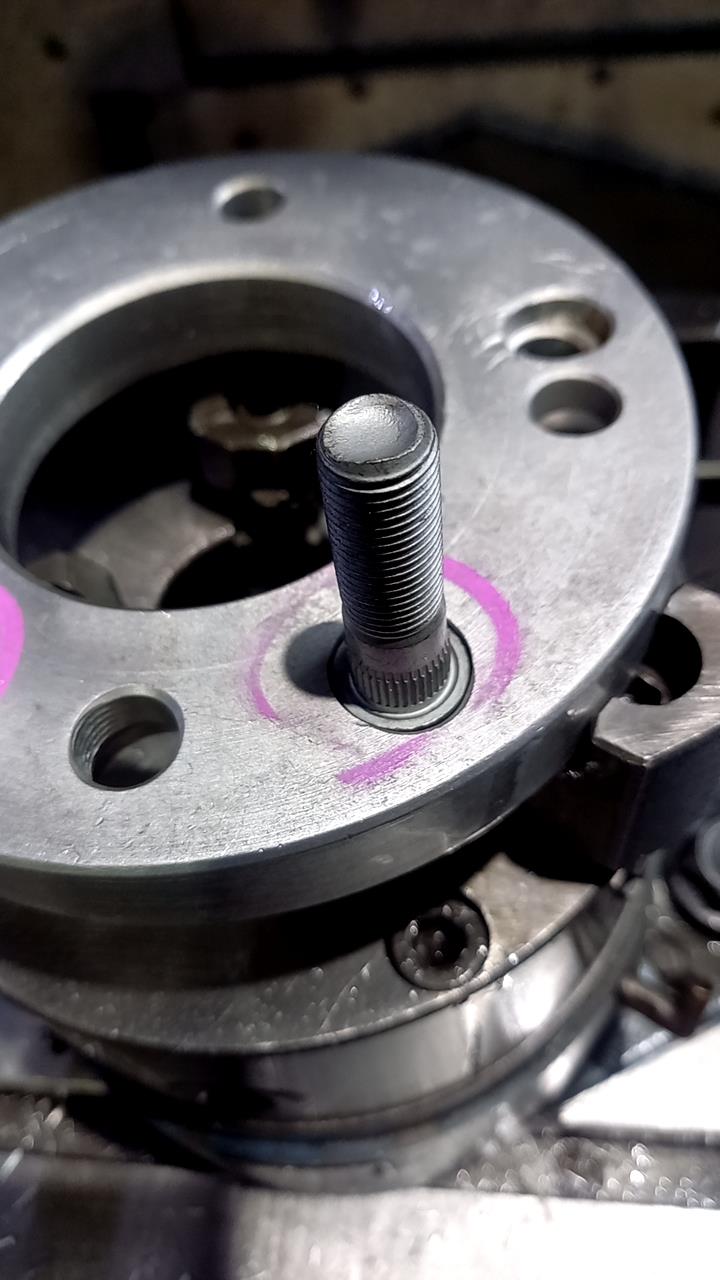

これでOkかな．．．　圧入は友人に任せましょう。


製作したボルトはメッキではせっかくの材料パフォーマンスを生かしきれませんので、イソナイト処理でさらなる強度アップと防錆対策としましょう。
依頼通りに加工はベストを尽くしましたが、絶対に死なないでください！！

先日、友人のガレージへ訪問して、某T社のAE86のレストア作業を見学させてもらった。　自宅にショップみたいなガレージを所有する友人がうらやましい限り。
将来の計画のため、友人とは妻も同窓生のため、妻にも同行してもらい一緒にガレージを見学。　　さて本題で、AE86の電動パワステ化に際して、パワステポンプからの配管が不要となり、リターンさせることが必要とのこと．．．

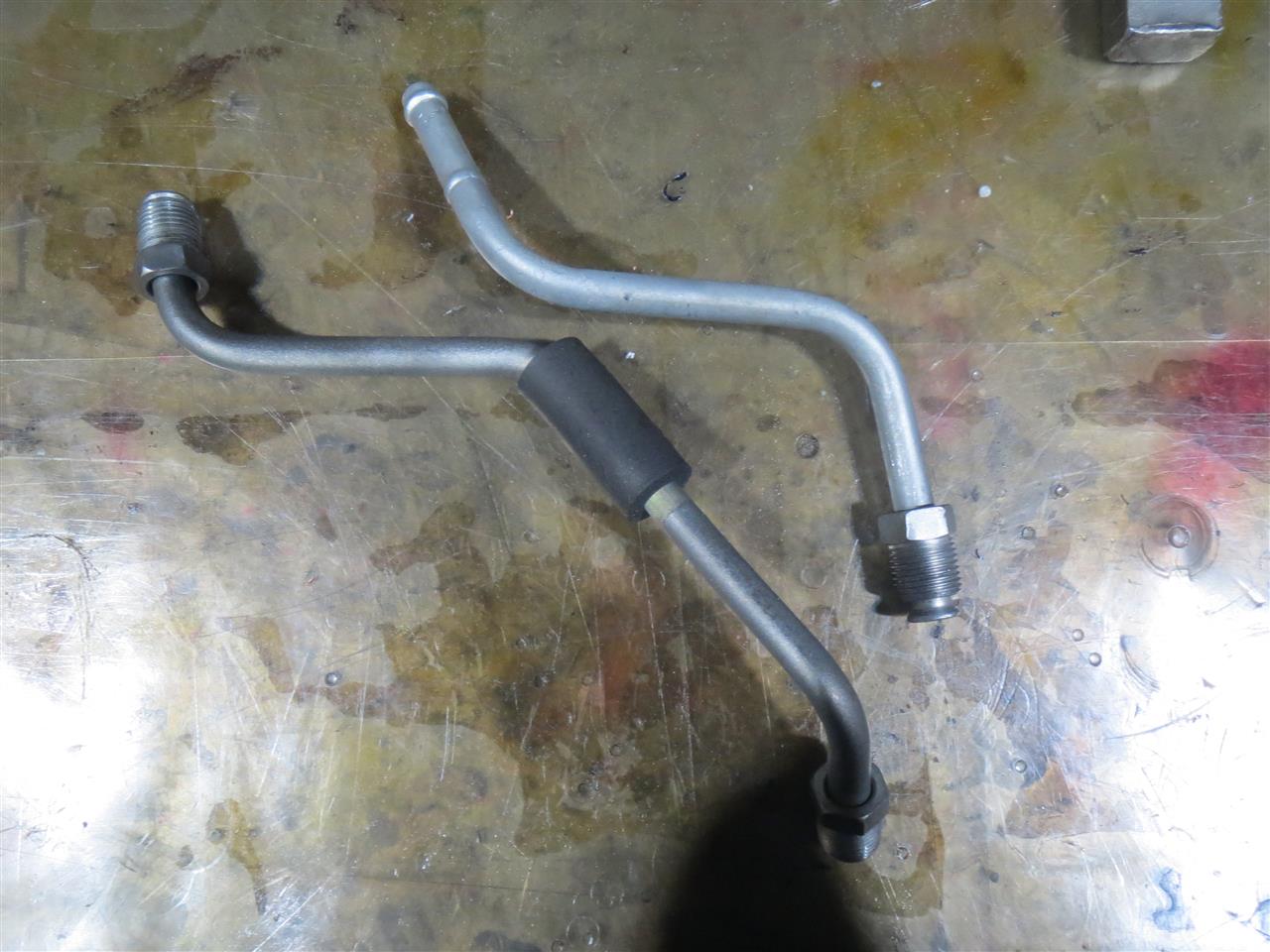

配管レイアウトを構築するも、配管フレアナットの規格が分からないとのことで、調査と最適案を検討依頼を受けました。
調査の結果、2個ある1個は M16×P1.5　もう一つはなぜかM17×P1.5と通常の規格に無いネジ規格．．．　M16×P1.5は自動車では油圧センサーなどにも使用されている規格なんで問題ないですが、M17が問題というか、普通に配管で売っていない。
パワステレスになると、ステアリングラックの配管をリターンさせるに、ただポンプレスでUターンさせるだけなんですが、エレガントと軽量コンパクト化を両立にするにはどうするか．．．

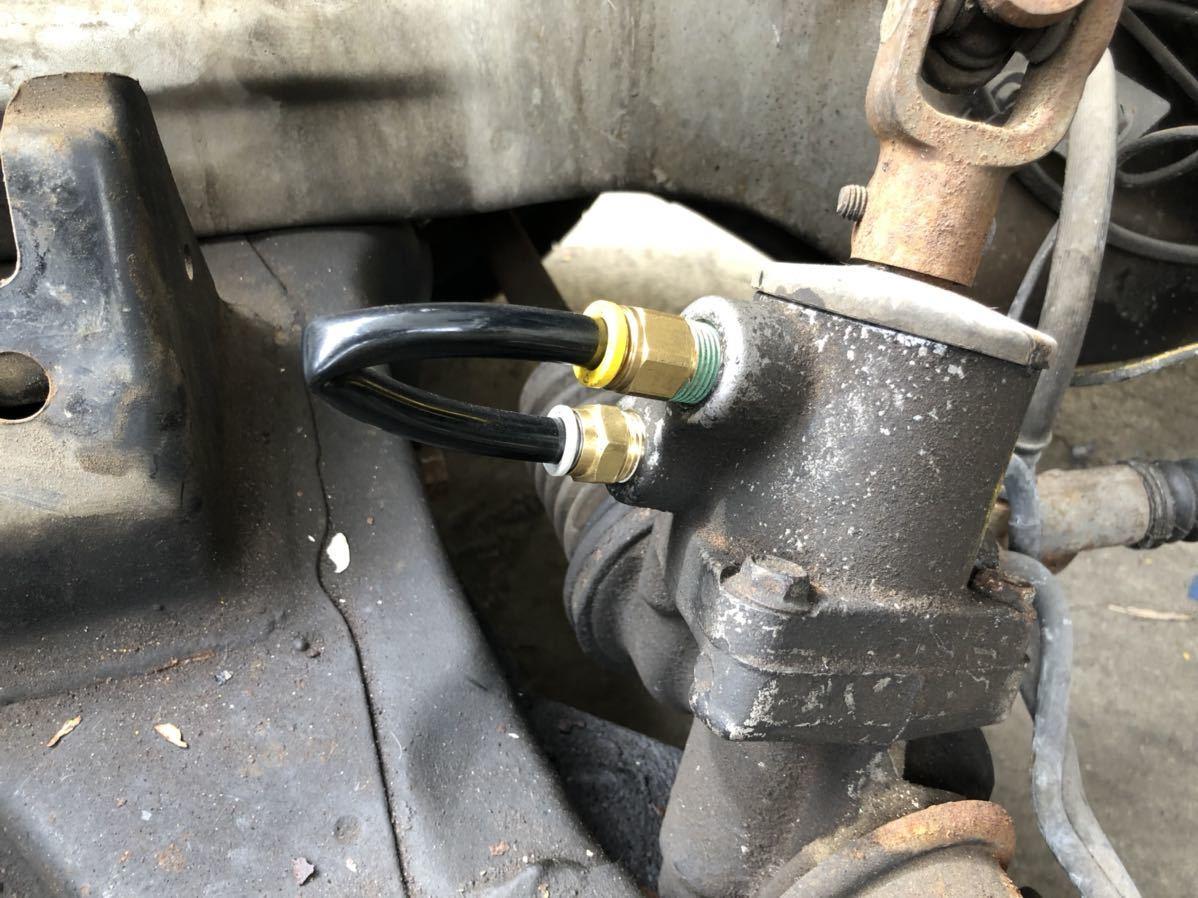

ネットで見ると強引に取り付けているものを発見

これでは、ネジピッチが違うと思うんですが．．．ゴミが入らなければOKなレベルなのか？　配管は折れているし、奥側は斜めになってますね
ネジピッチが違うものを無理やり入れているんでしょうか？

今回のご提案としては、ネジ規格 M16×P1.5とM17×P1.5のフレアナットを旋盤で削り出して、配管が取りつくように管用ネジPT-1/4を立てて、ネジ変換ブッシュ形状とするものと、管用ネジを廃止して、フレアナットとして製作して配管をフレアツールでラッパ状にして曲げはベンダーでレイアウトする方法の2種を提案し、試作。

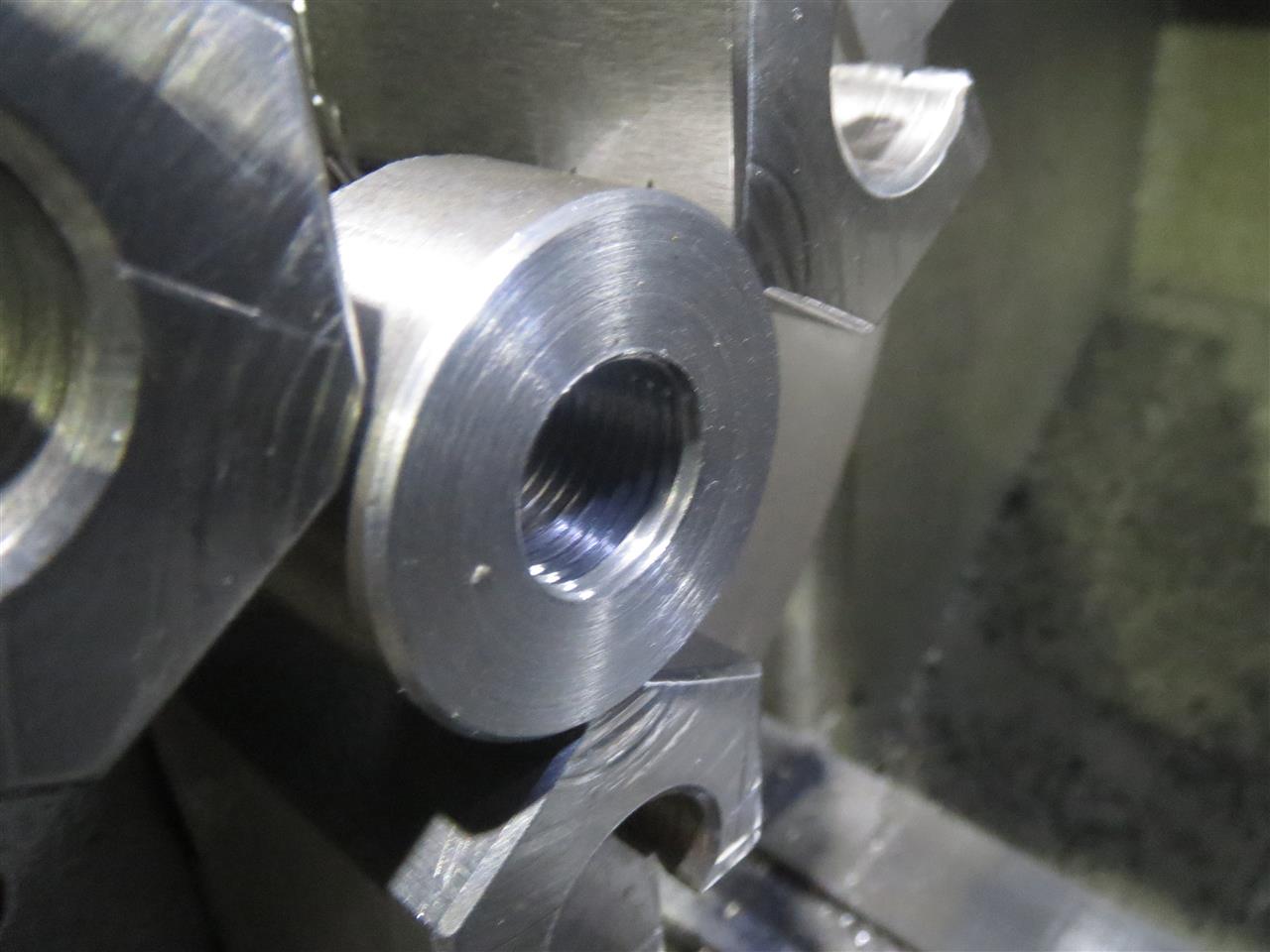

問題としては、M17×P1.5は規格があるにはあるみたいだけど、手持ちにネジ模範が無いから、旋盤で正確なオネジを作ることが出来ませんので、まずは預かった見本の純正配管でメネジ模範を端材で製作。

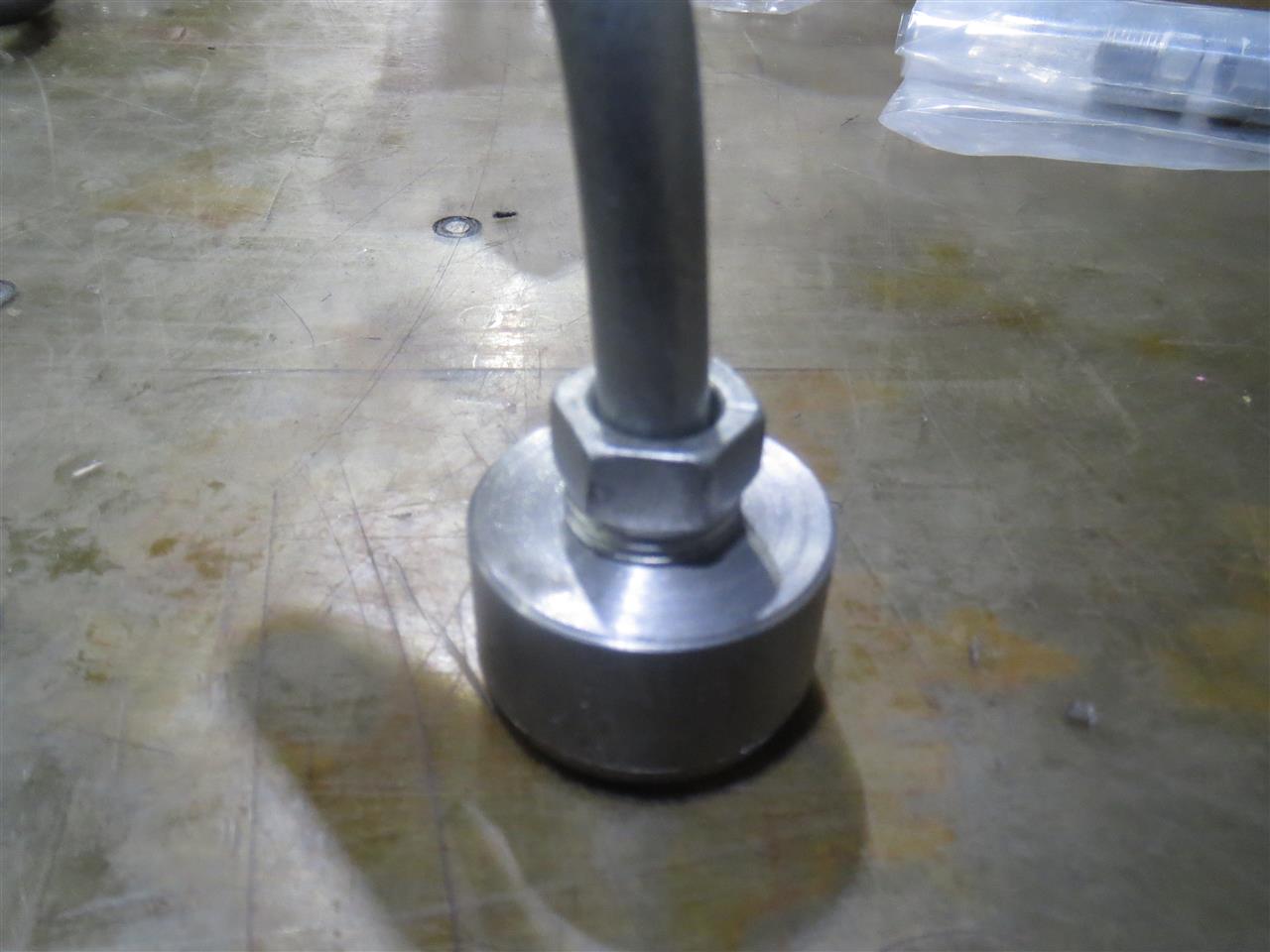

旋盤で試作したものに純正の配管が取りつくことを確認。

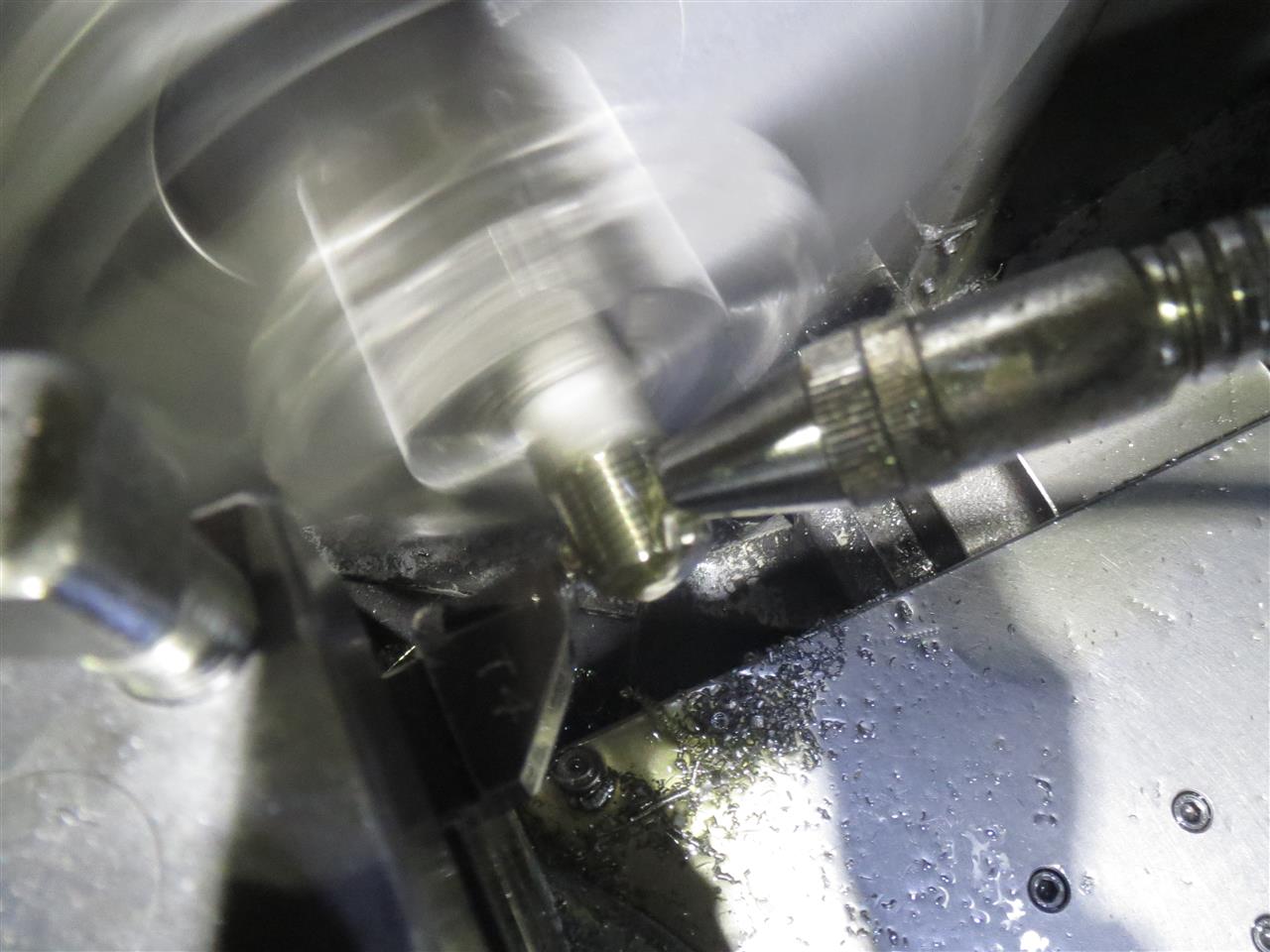

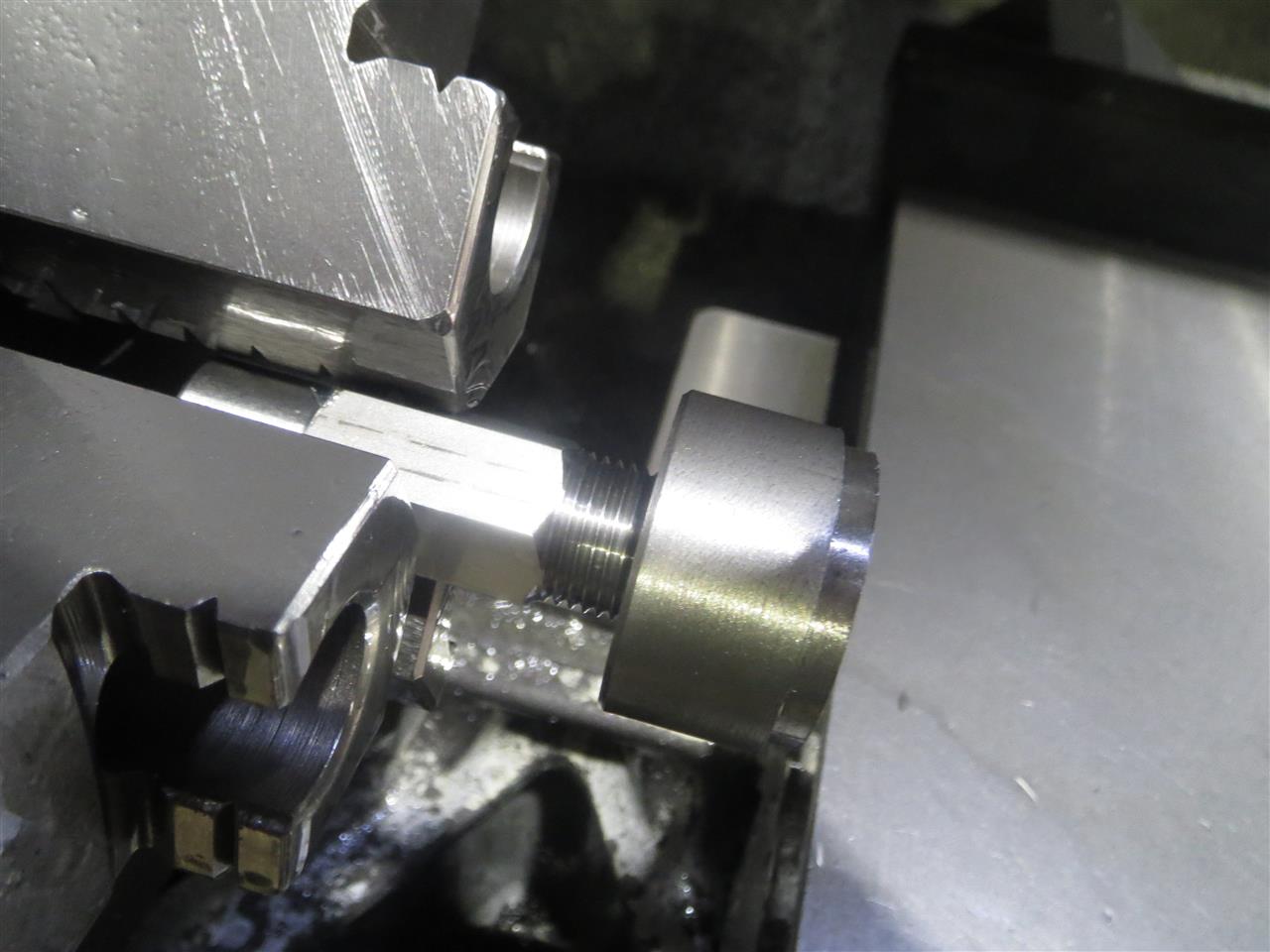

メネジ模範が出来たので、実際のフレアナットを製作


メネジ模範がスムーズに入ることを確認してOK

オネジを2個製作して、フレア形状に45度面取りしたものと内径に管用ネジを仕立てたものを製作して完成。
M16×P1.5は同様に旋盤で製作するのですが、ネジ模範を持っていたので、ササっと試作。

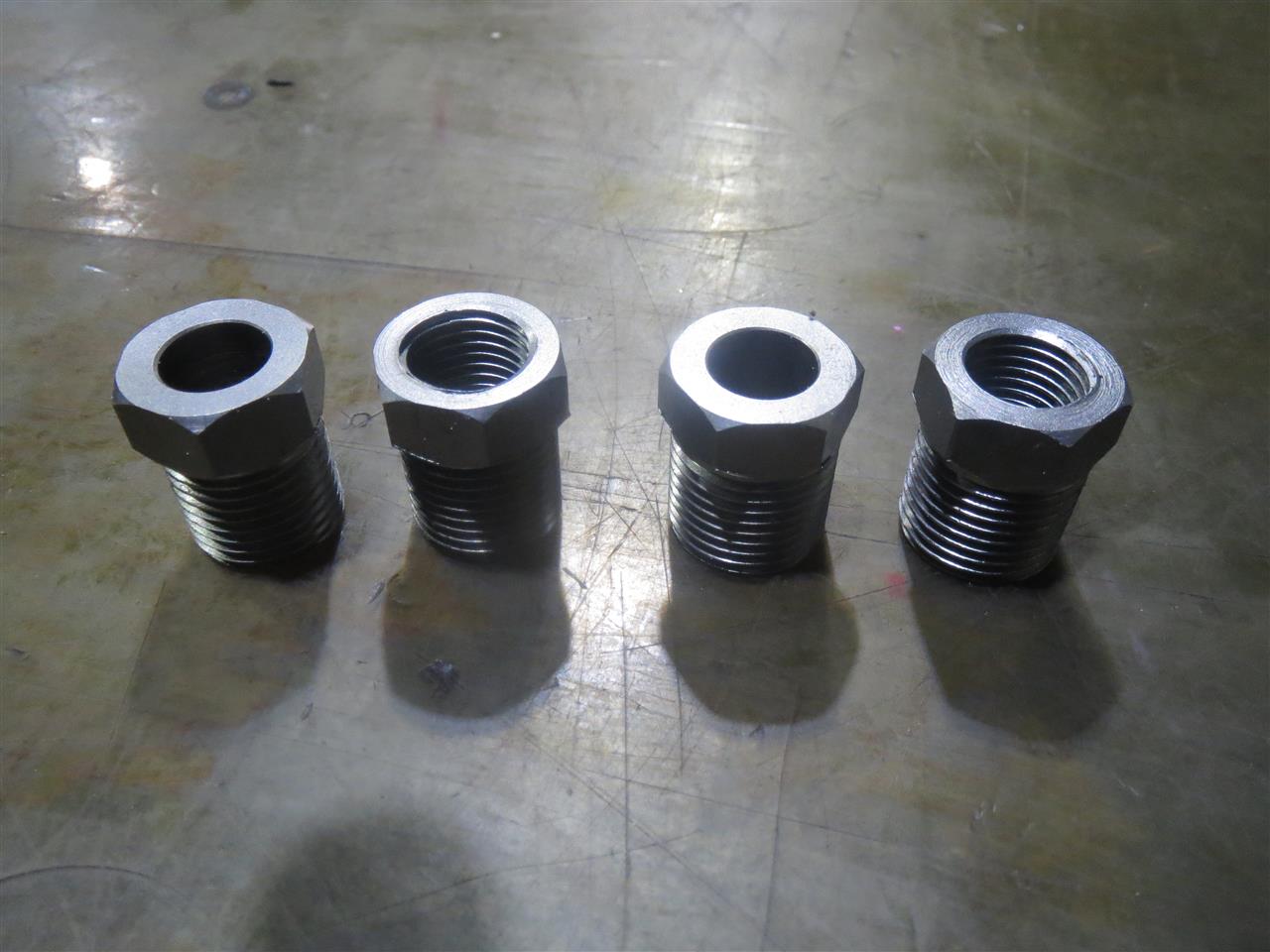

各二個ずつ、計4個製作しました。


預かった配管も最後にウエットブラストで洗浄しておきました。


友人のAE86もドンガラだったので、早く走る日が来るといいですね。
→妻が、車屋さんじゃないのに、自宅ガレージでで車のあんな姿を初めて見たと驚いていました。　

友人の紹介で、機械の不調を見てもらいと訪問した際に、ランチタイムで少しだけ足を延ばして、昨年の雪がまだ残る知人のカフェにランチに訪問。
やっぱり寒いみたいで、まだ残雪しています。

今日のランチはドリアのカルボナーラ風でした。
とにかく旨い！！です。

今日は奥様が同行していないのでバレると危険ですが内緒です．．．
修理に訪問した友人紹介の工場は企業間もないようで、夢が一杯で工場内を仕切りガレージスペースが予約設けられていました。
うらやましいっすね。

肝心の機械の修理は、譲渡された設備を移設したものの、アラームの連発で立ち上がらないようです。　某B社の横型MC機械です。　経験は無いのですが、配線を一本一本辿り、4つのアラーム発生のうち、3つは解決したものの、残り一つは根本的な機械の不良と判断されるため、ユニット単体持ち帰りとなりました。
打率としては7割5分 MVP並みですが、機械修理は100％の結果でないといけませんので、惨敗です．．．

分解すると、内部のパッキンシールが硬化著しく、弾力は無く取り外すと劣化崩れてしまいました。　先ずは機能改善のためシール交換です。

たまに、いつもと違うことをすると気分転換になりますね。

どこかで見た方もいらっしゃる黒いディオンですが、縁あって余生を白いディオンの傍で過ごしてもらえることになりました。　遠路ご苦労様とありがとうございました。各研究用のドナーになる予定ですが、見ていると、新品エンジンあるし、外した純正部品もあるし、予備部品あるし、レストアしたいような、ディオンエボリューション作りたいような．．．　夢が膨らみますね。
新品エンジンに積み替えて、古いエンジンをオーバーホールついてに、ピストン交換・フルバランス修正して、、、妄想が止まりません。
現実問題妄想を止める前に時間を止めないと、妄想が現実になりませんね～

昨今全国津々浦々、多分ディオン2台はなかなかないと思います。
確認すると、登録が2005年6月登録で白いやつより6か月先輩でした。
車体番号は末尾2桁が9個違いで、6か月で9台しか売れてない？！
今や絶滅危惧種ですね。　中古部品探すとロシアが多いですね。
車体はあっちに流れているのかな？？？

今年も終わりが近づいてきて、今年最後のCSR活動になりました。
今回は以前より懸案事項で気になっていた電灯ですが、今回事前準備をして電球交換を実施しました。
いつもの通り清掃を済ませて．．．
天井灯のカバーを外してみる

電球型蛍光管タイプが使用されていました。→ だから、点き始めがやや暗いんですね。
電灯カバーも長年の汚れで煤けて汚れていたので洗浄実施

換装完了！！で試験点灯

続けて個室側も交換

今回、自宅リフォーム時に不要になった廃却材にあったものを取り外したものを使用したので、色が違うのですがご勘弁と、少しでも省エネになればと思います。
やっぱりすぐに明るいのはいいですね～～！！
