【作業日時】
・平成27年12月1日～平成28年1月30日

【作業内容】
・インバーター電源装置(可搬型・バッテリー充電器内蔵)の作成

【作業の経緯】
・1年前にひょんな事からステンレス製の試作ケースが手に入りました。
　そこで、以前より「車中泊用の電源や簡易な工具などの電源」として手元にあれば便利かもね～って事で「インバーター電源装置」を作る事にしました。

【主な機能について】
・本体は、インバーターとバッテリーの組み合わせですが、使用にあたり「これがあれば便利だよね～！」って思う機能を追加する事にしました。
１．インバーター出力側の電圧計と電流計を追加
２．内蔵バッテリーにサーキットブレーカーを追加
３．インバーターの電源側にダイレクト端子を取り付け
４．バッテリー充電器の外部出力端子を取り付け
５．本体にキャスターを取り付け


【作業開始】

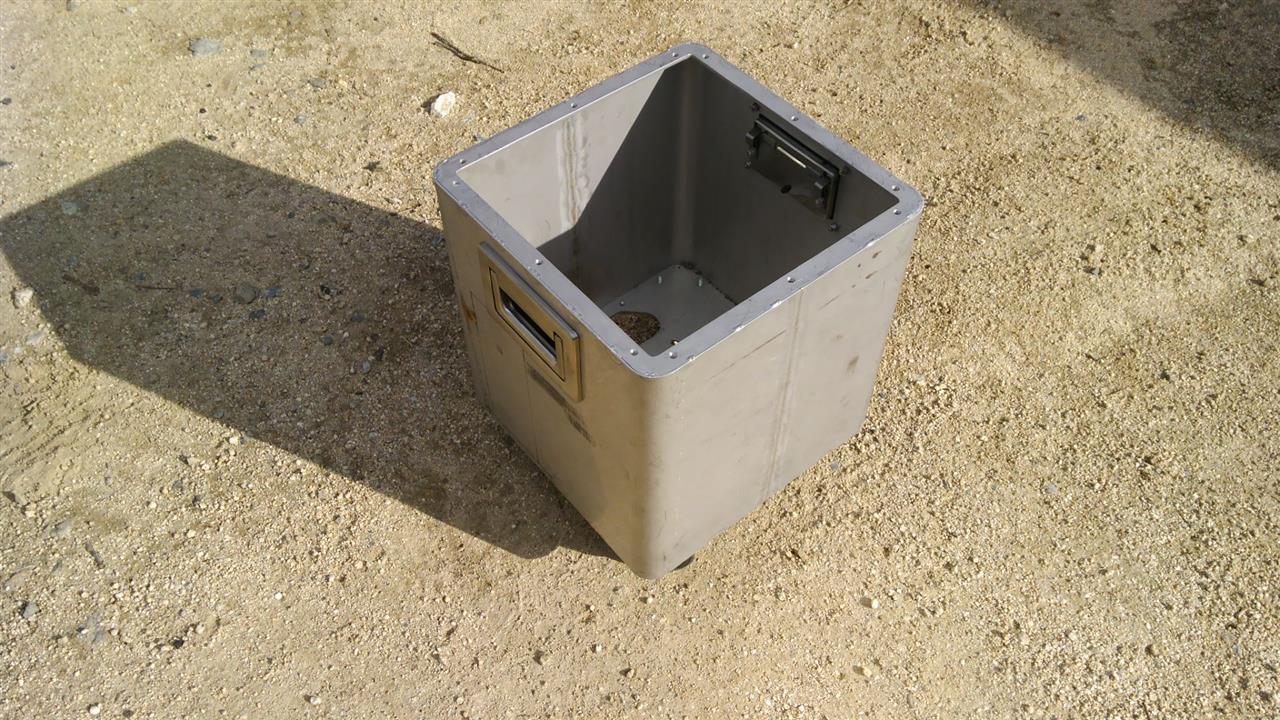

①手に入れたステンレスケース

・本体の大きさは(縦300mm・横300mm・高さ300mm)です。

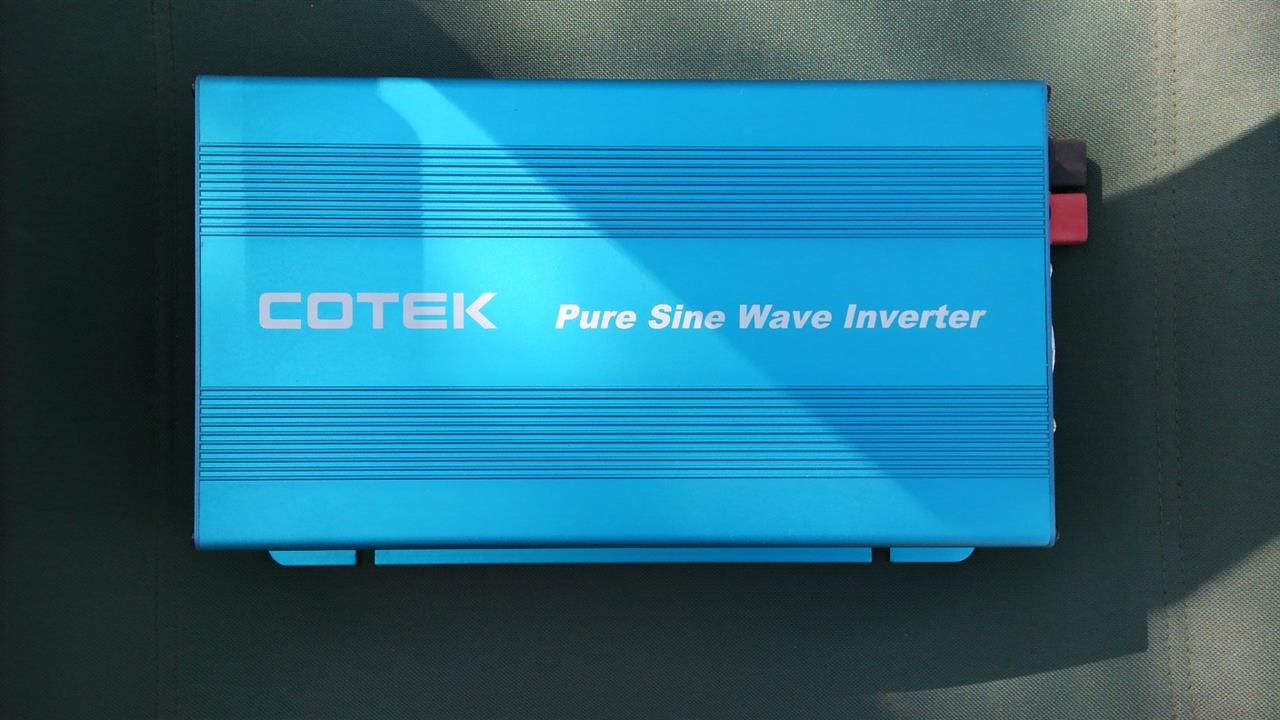

②インバーター

・COTEK社SK700正弦波インバーター(700W)
※ステンレスケースの大きさの関係でこのサイズを使用します。

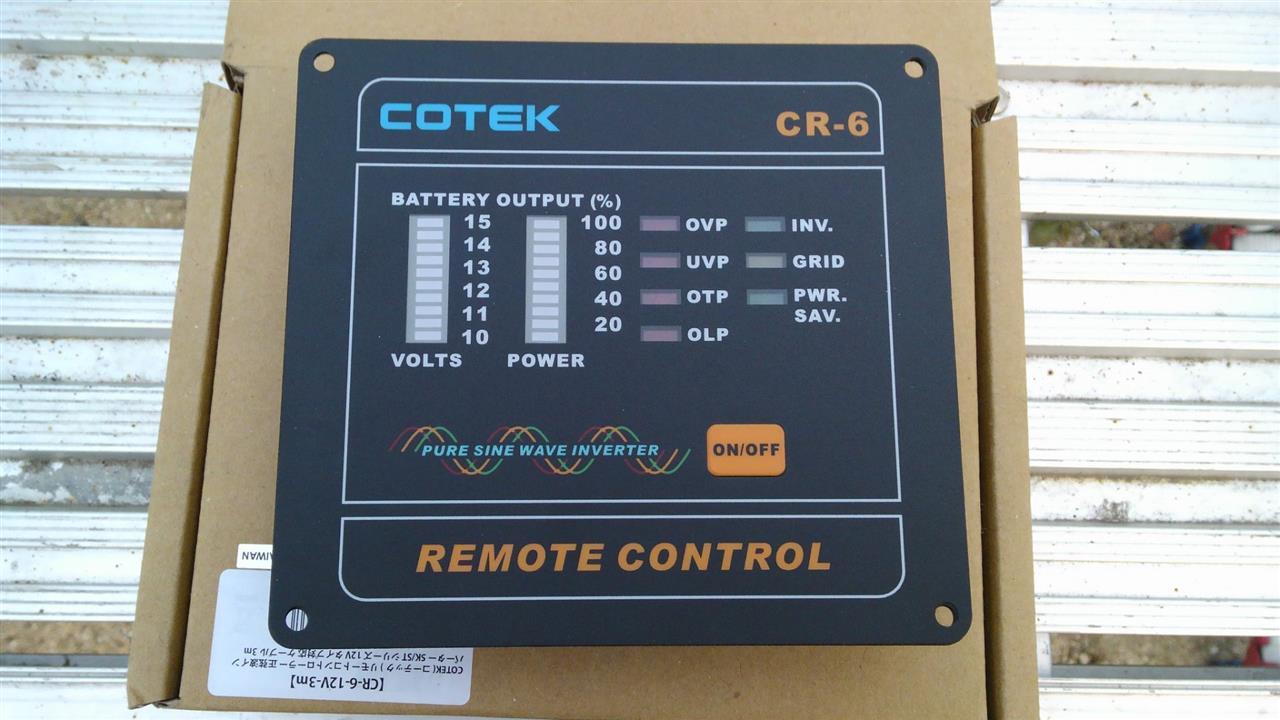

③リモートコントローラー

・COTEK社SKシリーズCR－6(12V用)
※インバーターの状態表示のため使用します。

④バッテリー充電器

・デイトナ製91875
※４輪/２輪共用のバッテリー充電器で、サルフェーション除去や自動で充電をストップする機能付で、更にバッテリー側のみ接続すればバッテリーの電圧計となり、充電完了時間をLCDで表示するなど多機能な充電器です。

⑤パネルの加工をします

・アルミ板を加工し部品の配置とおりに切っていきます。

⑦パネルの加工が完了


⑧塗装をして部品を組み込みました

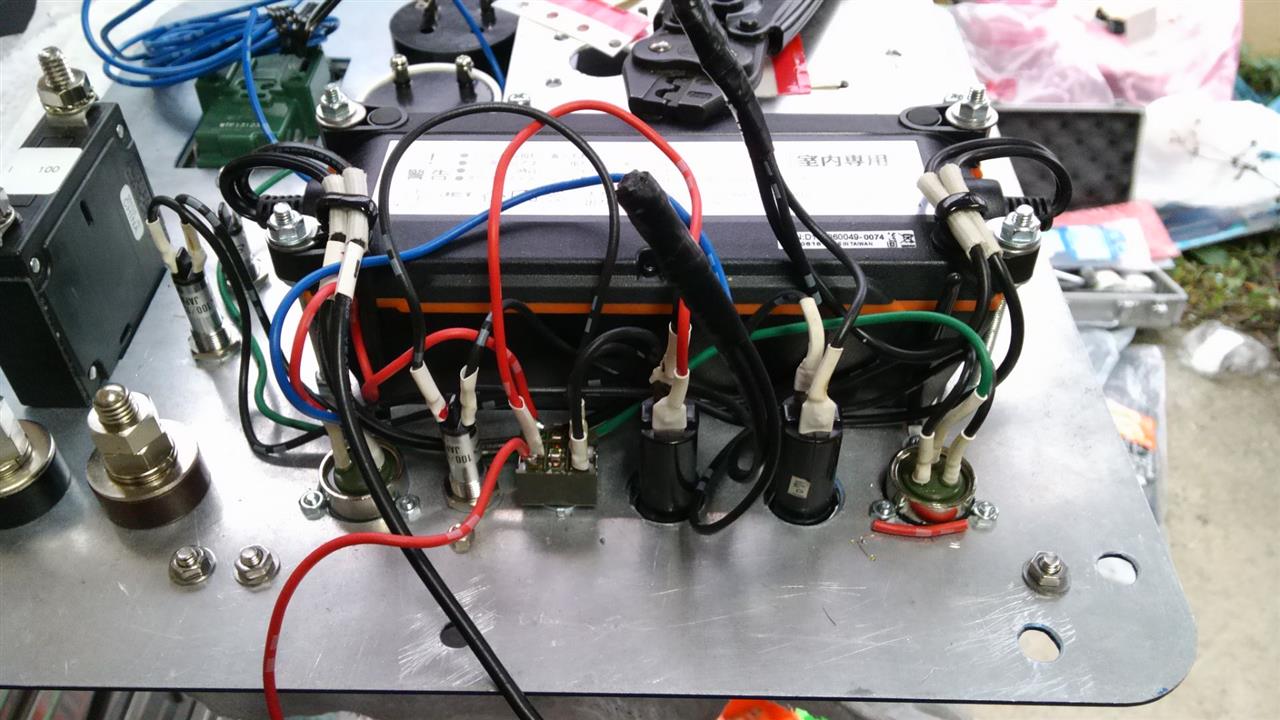

⑨パネルの配線加工を行います。


⑩パネルの配線が完了


⑪ケースの加工を行います

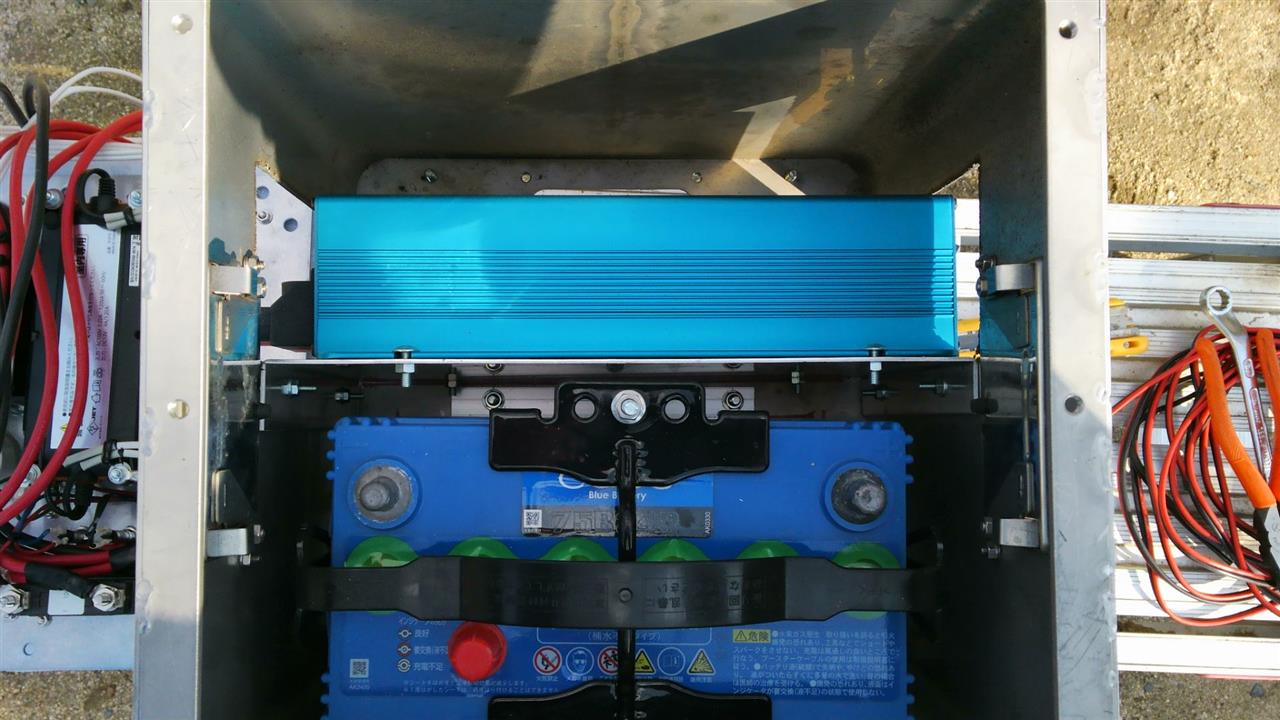

⑫インバーターやバッテリーを組み込みます


⑬バッテリー回りの配線


⑭本体へパネルを取り付け完成


※追加で充電器用の配線を作りました。

【感想】
１．インバーター出力側には電圧計と電流計を取り付けていますので使用器機の負荷状況等が確認できます。
２．キャスターを付けていますので移動が楽に行えます。
３．バッテリー充電器は外部での充電ができるように外部出力端子を付けましたので利便性が向上します。
４．ケースのサイドには収納式の取手を付けましたので持ち運びが便利になりました。
５．内蔵バッテリーでの使用時間(目安・満充電状態)
　　・工業扇風機・強＝4時間・弱＝6時間
　　・家庭用扇風機・強＝6時間・弱＝10時間
　　・蛍光灯40W4本＝2時間
　　・800Wポット＝12＋3分
　　　　　　　
【費用等】
１．材料費　　　￥160,000-
２．作業時間　　　40時間

【日時】
・平成２６年４月５日１３時００分

【内容】
・何か目新しいものが無いかホームセンターに立ち寄り、ツールケースのコーナーを徘徊していると！

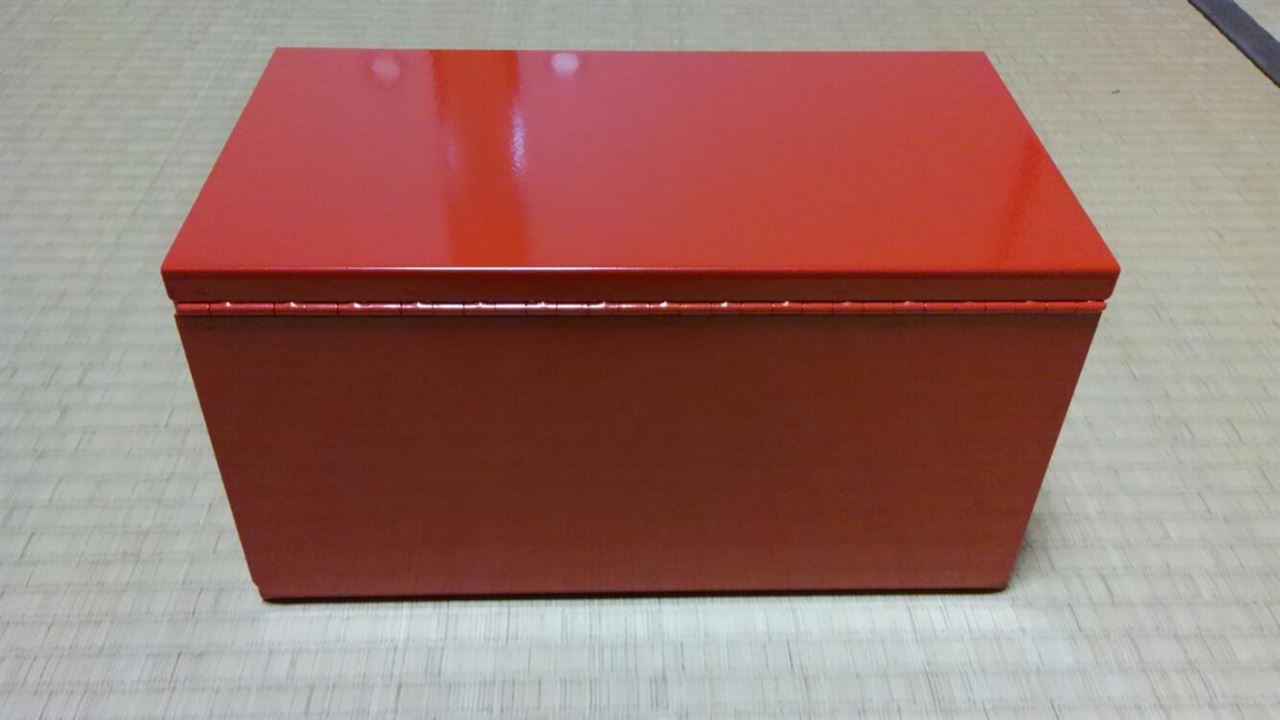

＊小型のツールケースを発見♪


※ＳＫ－１１のミニツールチェスト「STR1002RM」です。

・缶ジュースで比較します。



＊縦148mm×横285mm×奥155mm

・カバーを開けて見ます。



＊ちゃんと2段の引き出しが付いています。

・片手でも持ち運べるようベルトにまきつけます。


【感想】
・見た目のカワいさから、思わず衝動買いをしてしまいました。

※さて、何を入れよう？

【作業日時】
　・平成２６年３月１４日・１３時００分～１８時００分

【作業内容】
　・ＴＩＧ溶接機やプラズマ切断機用のツールキャビンの製作です。



【作業の経緯】
　・何かと活躍しているＴＩＧ溶接機やプラズマ切断機ですが、使用する度に箱から出して準備するのに手間取り煩わしく思っていました。
　そこで、事前にセットしてあって、自由に移動出来るようにキャスター付きのツールキャビンがあれば便利だよね～って事で作りたいと思います。

【作業開始】

①鉄のアングルで枠を作り上段に機材置き、下段にはホースやノズル等の機材を置くように作ります。

＊１．作ったツールキャビン
　２．ＴＩＧ溶接機＝「ダイヘン・インバーダーミニエレコン２００Ｐ・ＡＶＤＭ－２００」
　３．プラズマ切断機＝「インバーター制御式エアープラズマ切断機・Ｍー５５００ＣⅡ」

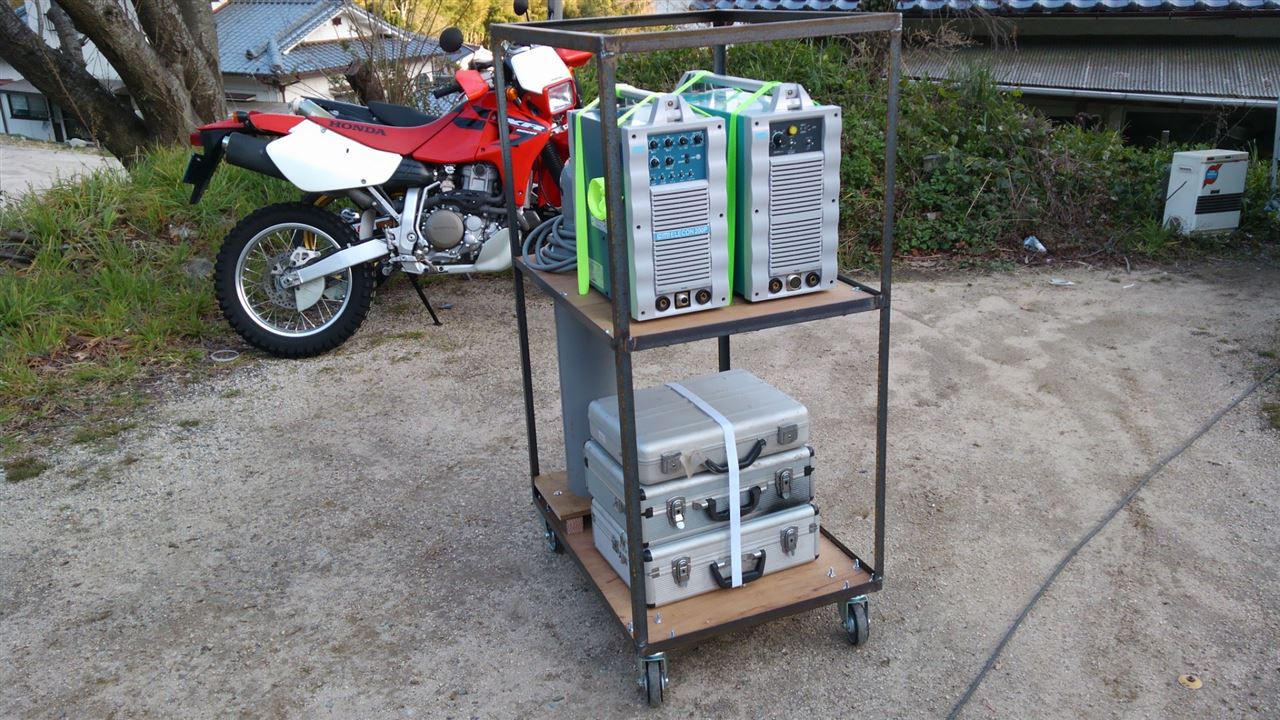

②機材をキャビンへセットします。

＊機材は移動時に外れないようにバンドにてパネルに固定します。
　また、ホース等の機材を下側の棚へ置きます。

③ＴＩＧ溶接機用のアルゴンガスの瓶を後ろ側に固定します。

＊移動時に外れないようにバンドにて固定します。

※本日は、時間の関係でここまでとします。この後の細々とした仕上げは後日とします。
　これで便利となる事でしょう♪
