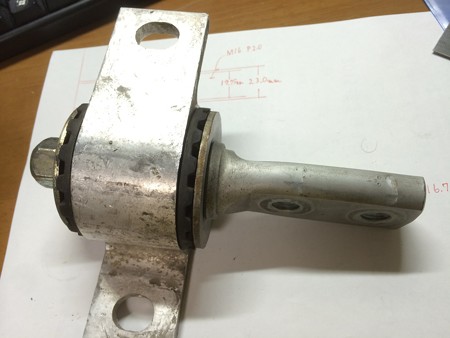

とりあえずロアアーム側の棒太さ


ロアアーム側 posted by (C)iicx

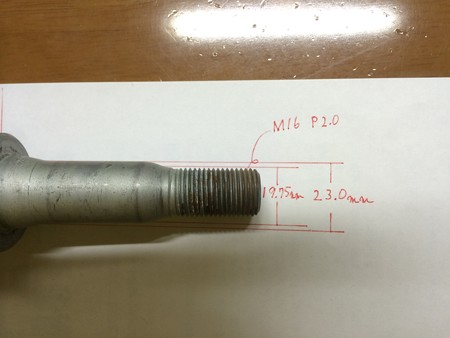

23mm→19.7mmくらいと段々と細くなって最後にM16 P2.0のネジが切られる

そしてこれにくっつく奴ら

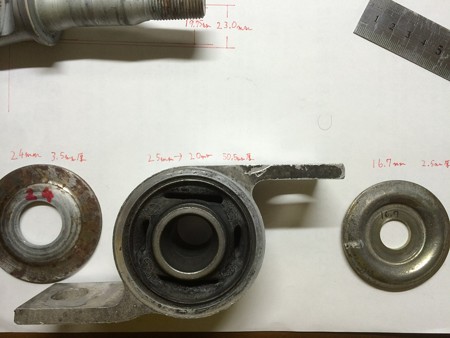

登場人物 posted by (C)iicx

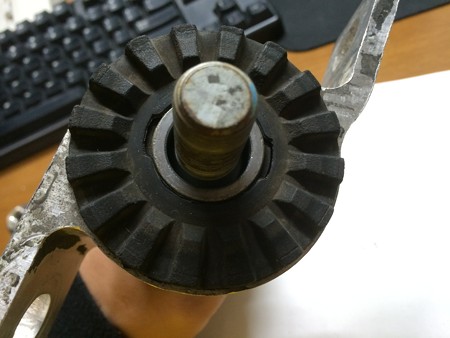

左にある一番最初にはまるプレート
24mmの穴で3mmの厚さ

ガタ posted by (C)iicx
形状的にはゴムを挟むのと、スペーサーとして活躍する。

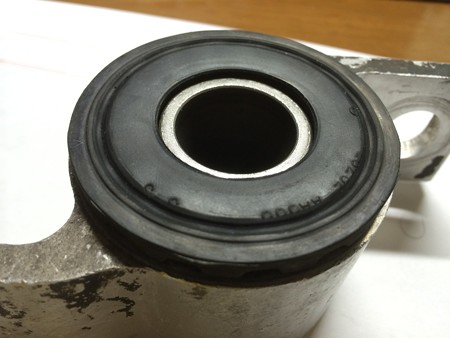

次にボディと接続されるブッシュ

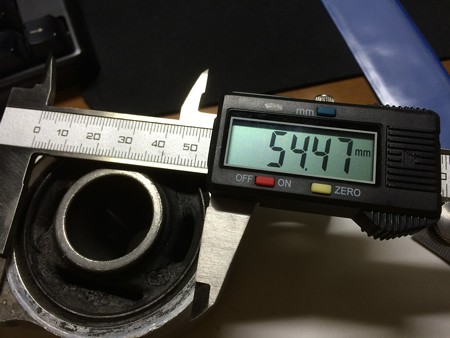

25mm→20mmと穴の大きさが変化して50.5mmの厚さ

一番右プレート
16.7mmの穴で2.5mmの厚さ
これをM16のセルフロックナットで押さえつけている。

2枚のゴムは異音防止と、あまりねじれる方向以外に動かないように押さえつけてると思われる。

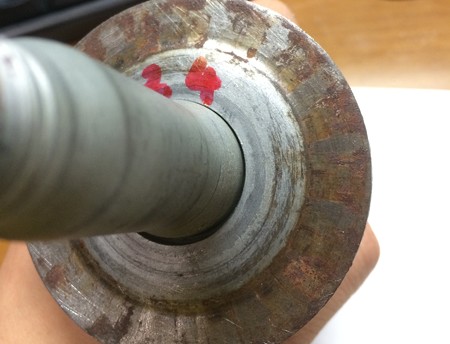

軸にはまる posted by (C)iicx

切り欠きにはまる posted by (C)iicx

主にねじれる方向 posted by (C)iicx

打ち抜くには

打ち抜くには？ posted by (C)iicx
けっこうデカイソケットが必要っぽい
今日藤沢アストロと戸塚のコーナンで探したけど、良さげなのは見つからず...

わだっちさんと話題になっていたのがミネベアのベアリングをいれてみるという話で

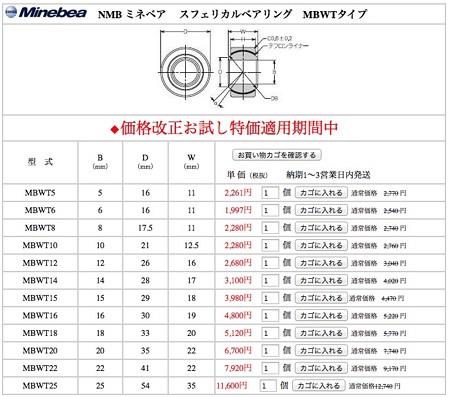

MBWT-Vシリーズ値段 posted by (C)iicx

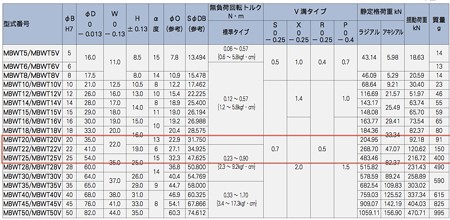

MBWT-Vシリーズ posted by (C)iicx
この辺が使えれば理想だけど...
特に外形54mmのがそのまま圧入できたとしたらすっごく良いんだけど
外形54mmのは部品単体ですっごく高そうです。

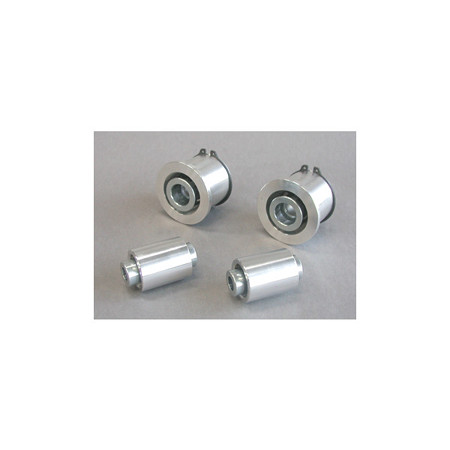

イケヤのピロ posted by (C)iicx

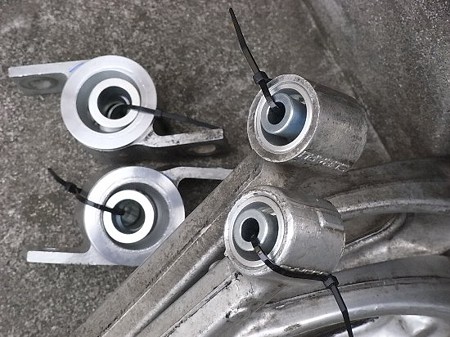

DERAさんから画像拝借 posted by (C)iicx

これをみると真ん中にベアリングが来るように2つカラーが作られているものだと思われます。

ここまで書いてなんですが圧入できる外形のカラーを作るのは...
恐らく難しいでしょう...
圧入するものを自作となると一般人が制作できる物の限界を超えてる気がします。
