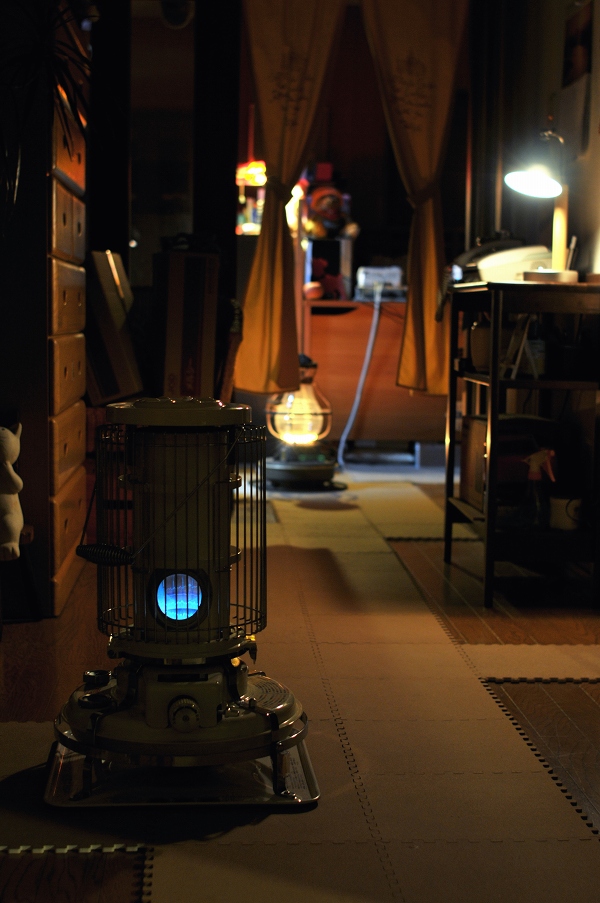

寒い夜は、ストーブも三段構えです。

日立のOVC-230をメインにして･･･


D300+Ai Nikkor 35mm F1.4S

廊下にアラジン、奥に見える日本船灯フリージア。

石油ストーブは、目で見ても暖かいから好きなんです(^^



にほんブログ村

ブログにご質問がありまして。

『芯の加工法は？』

了解いたしました、
日立ストーブ　OVC復活の為に！

ご参考まで。

*火を扱う暖房器具です。
加工は自己責任にてお願い致します。

↑ご注意を(^^



①まず、芯調節つまみのところ（正式にはツメ車）のカバーを外します。

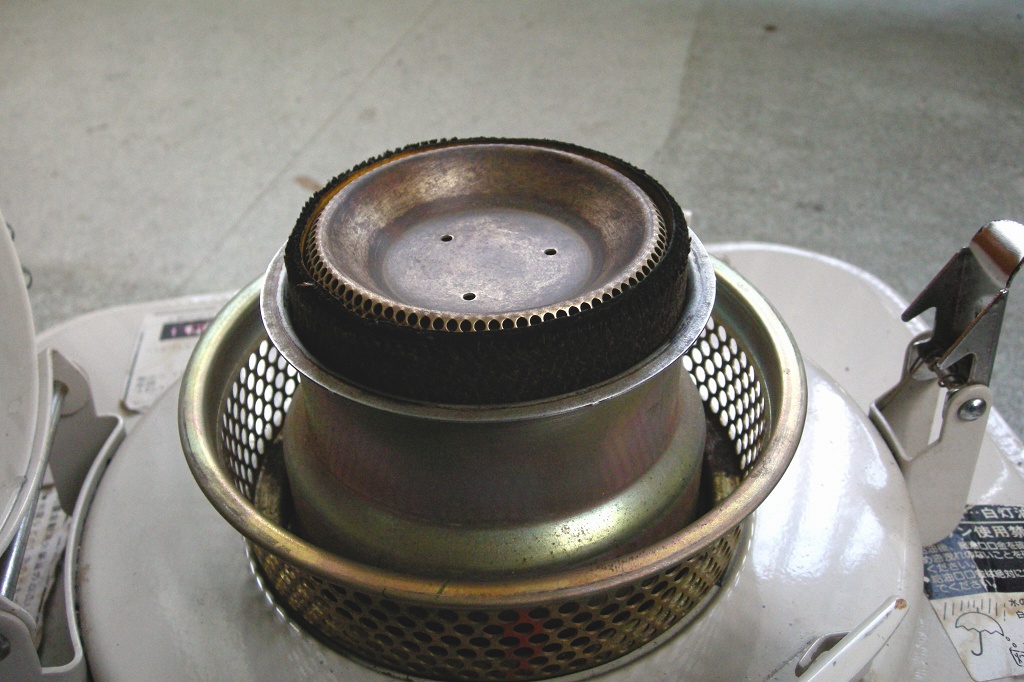

そして、アラジンではバスケットと呼ばれる部分、
（正式には通気筒）を外すとこの様な状態になります。

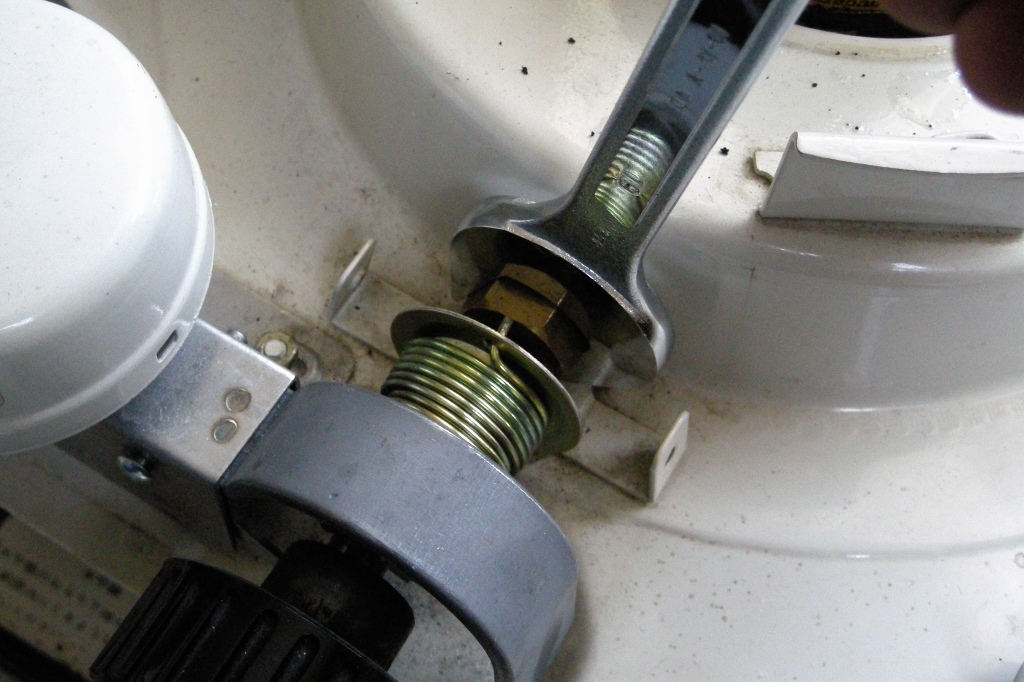

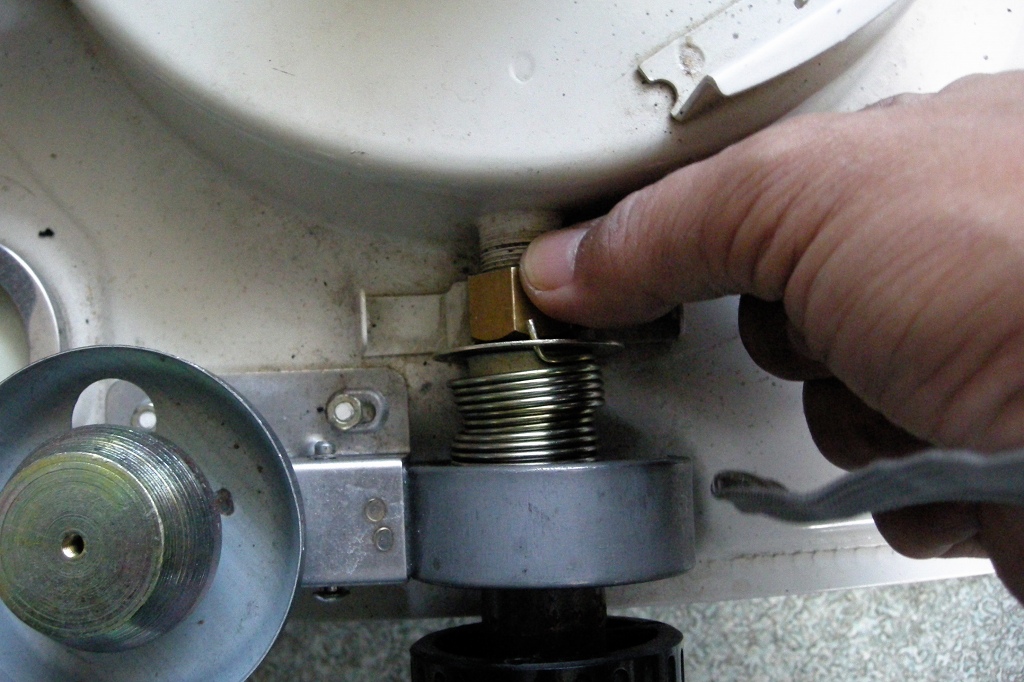

②芯調節つまみを軽く引っ張りつつ、19のスパナで袋ナットを緩めます。

この時に芯調節軸の先端にあるピ二オンギアが、
芯押さえ（アラジンではウイックキャリア）にあるラックから、
『かみ合い』が外れるまで緩めるだけにしてください。
（完全に外すと取り付けが結構面倒です）

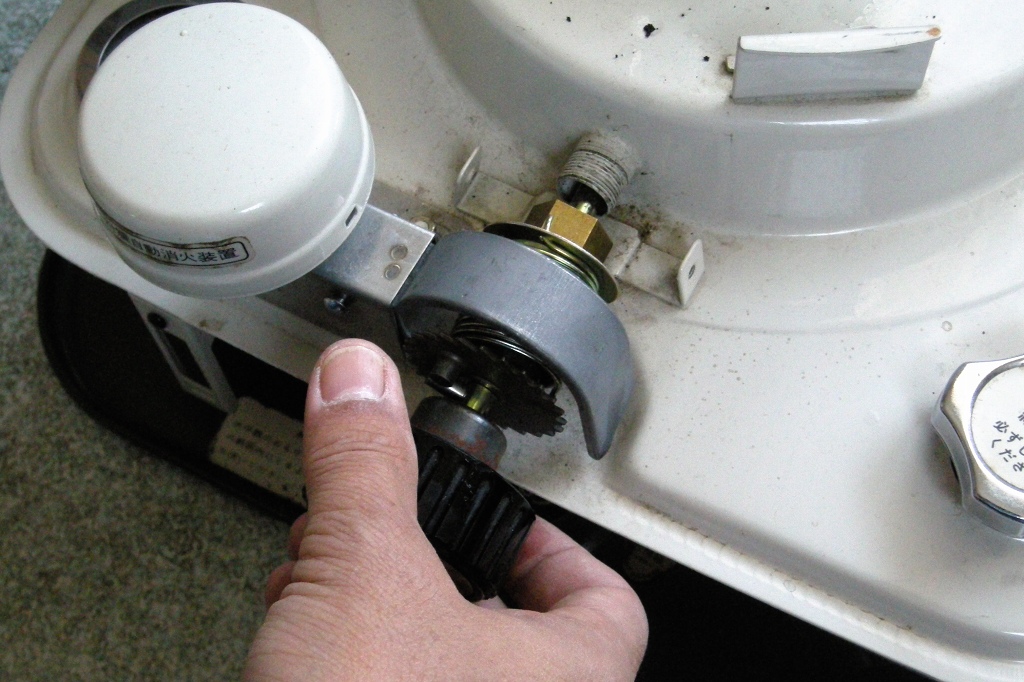

③こうなっちゃった場合(^^;
袋ナットを締める時にスプリングが上手く収まらない事があります。
つまみ側にあるツメ車に、スプリングを差し込む穴がありますから、
スプリングの先端を収めて袋ナットを締めて下さい。

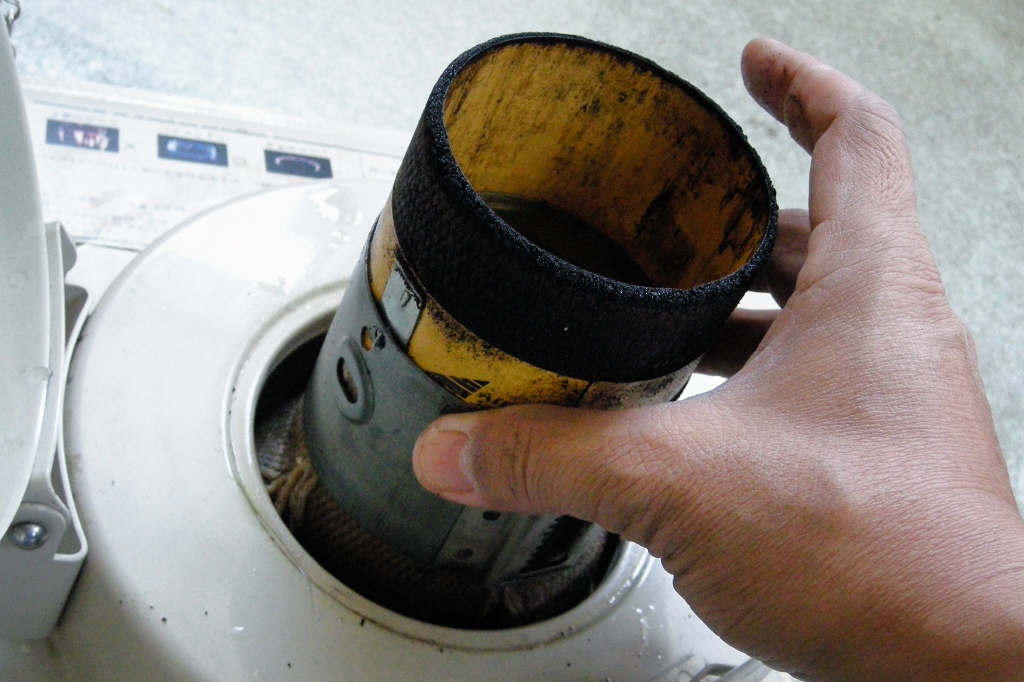

④これで芯共々、芯押さえを上に抜きます。

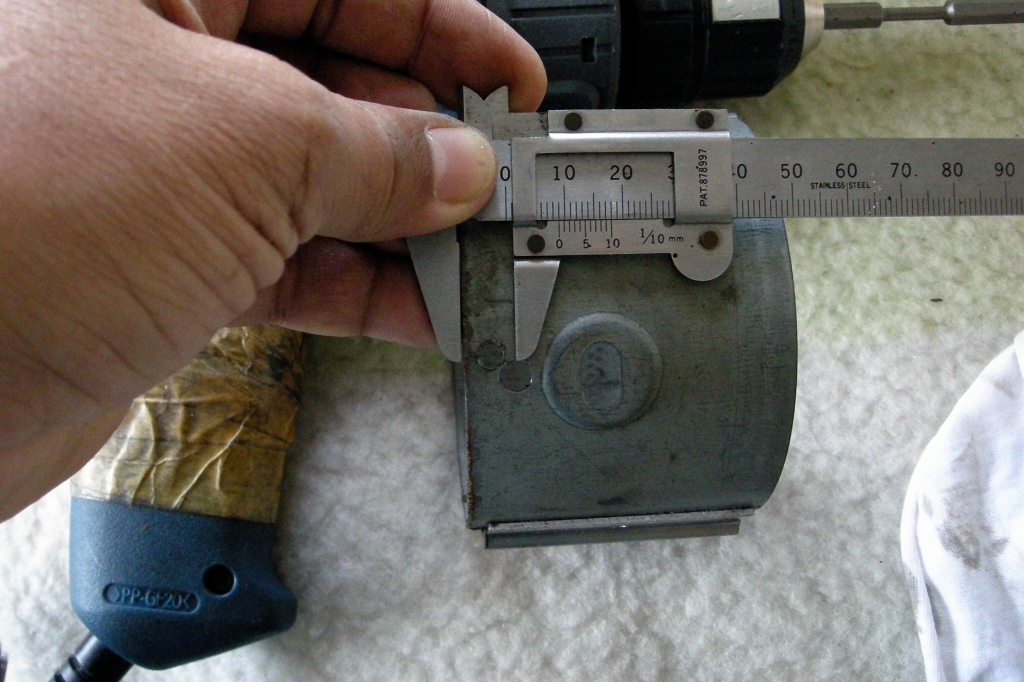

⑤さて芯押さえに『アラジン用16LP』の芯を取り付ける為の加工です。

上から９mmと５mmの位置に４mmの穴を開けます。
（穴が重ならない様に、画像の様に斜めに２つ開けて下さい）
２つ開けるのは、芯が減っても上にずらしてまた使える様にです(^^
（私はアラジン３９で使えなくなった芯を、上側の穴で使ってます）
対角線上にも同じ様に穴を開けます。

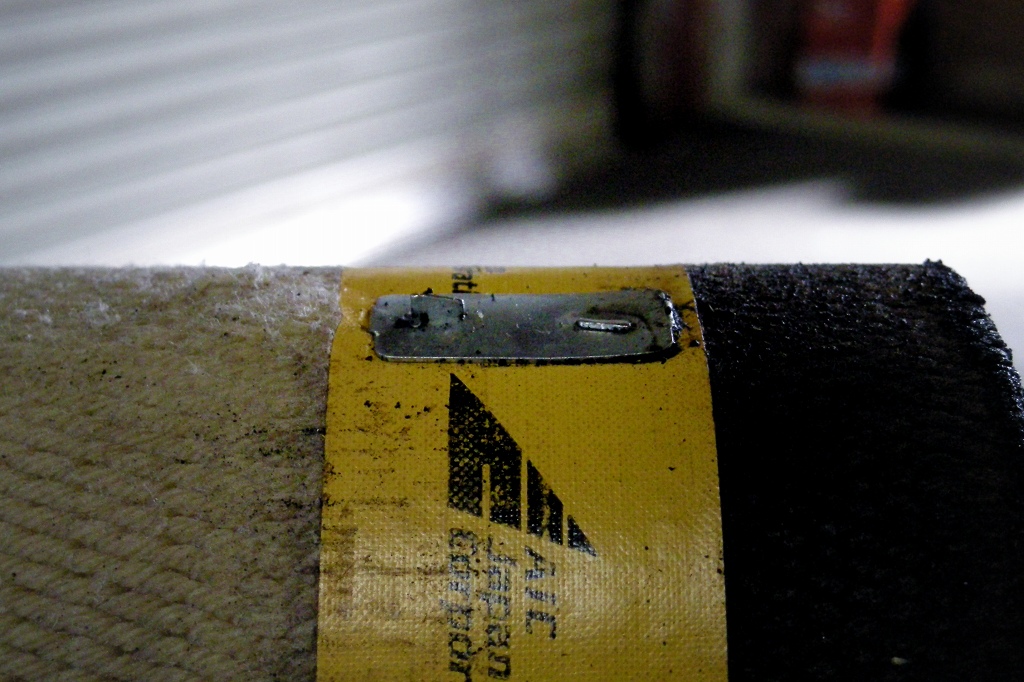

⑥アラジンの芯、片側２つあるホックのうち上側の方を潰すか折り取ります。
（私は折り取った方が楽でした）

芯押さえに収めてみると、穴がホックに対して少し小さいと思います。
先が細い精密ヤスリなどで穴を微調整してください。
なぜ最初から大きめに穴を開けないかと言いますと、
少しでも大きめだと芯を上下する時にガタがでて気持ち悪いからです。



⑦しまった、芯を芯押さえに取り付ける画像を忘れてた(^^;
（4枚目の画像を参考にしてください、こう付きます）
まぁ･･･作業されてれば分かるでしょうｗ
芯を取り付けた芯押さえを、芯案内筒に取り付けます。
その時に、潤滑剤代わりに少し灯油を染み込ませて、スムーズに収めるのが普通なのですが、
芯の下側を真っ直ぐに入れるのが湿らすとやり難いので、乾いた状態のまま慎重に入れます。
何度かやりましたが、この方法が一番真っ直ぐに入れ易かったです。

芯内側に貼ってあるテープを痛めない様に慎重に･･･

収まったら芯押さえを下げて、
芯調整軸のピニオンギアを芯押さえのラックの一番上に袋ナットを締めながらかみ合わせます。

袋ナットを指でいっぱいに締めて、スパナで軽く締めます。



⑧通気筒を取り付けます。

アラジンの芯は純正に比べて多少薄いのですが、使用に当たっては問題ありません。
通気筒の位置は赤マークが付いてると思いますので、そこに合う様に取り付けます。
赤マークが消えてる場合には（アラジンも同じですが）取り付けて上から見て、
しん案内筒と通気筒の隙間がほぼ均一になる取り付け方を探してください。
（角度を変えて取り付けてみてください）

画像は一杯に芯を上げた状態。
これ以上に上がり過ぎると、耐震装置が働いても芯が降りないかもしれません。

んじゃ、『感震装置作動テスト』 ←クリック

さて、いかがでしょう、青い炎は復活したでしょうか(^^

ご参考になれば幸いです。

大き目の画像は↓から。

『日立　OVC-230』芯・芯キャリアの加工　←クリック


にほんブログ村

いや～しまったしまった(^^;

つい、衣替えに気合が入って･･･

大掃除してたら家具の配置が気に喰わなくなって･･･

収まりがつかなくなって･･･

この時間なのに寝場所がない･･･(^^;


しばらく眠っていた真空管アンプなんぞに火を入れたり、

奥から出てきた漫画を読みふけったり（笑）

････終わりませんぞなもし(^^;

久々に鳴らしてみた真空管ラジオ･･･ラヂオ♪



おお～鳴る鳴る(^^
OHして頂いて、ほとんど仕舞いっ放しでしたが、鳴って良かった。

マジックアイ付きで、美しい緑色の光が怪しく灯ります(^^



アンテナは１０M程のワイヤーアンテナですが、
信号の強いNHKと地元の局が1局入る程度の感度です。
（我が家は鉄筋なので、AMは入り辛いのです）

ちなみに愛用のSONY　ICF-SW7600G（リンク先は現行モデル）では、
このアンテナで遠くアルゼンチン放送の電波も捕まえる事が出来ます(^^


････そろそろ現実逃避から戻らねば(^^;

せめて今夜、寝れるようにしなきゃね･･･


にほんブログ村

朝、カーテンを開けたら････



こうやって、扉を越えてくるんですね～ｗ



わらわらと集まりましたよ、にゃ～さんの仔猫達ｗ



ゴハンを貰いに来てるのですが、母の大事な花達を荒らすので･･･
ココには来れない様にしてるのですが、さすがに猫はものともせずに侵入します(^^;

まぁ、元気に育ってるんですが、ちょっと困ったちゃんですね････

さて、また部品取りにアラジンを購入したんですが、
思ったよりも程度が良いのでレストア･･･と言うには大げさですか、綺麗にしました。

仕事前にアラジンをバラして～途中まで組んで～♪



磨いて整備して･･･あとは仕事から帰ってから･･･



ちゃっちゃと組み上げました(^^



ざっとフレーム修正と磨き込んだだけですが、結構綺麗になりましたね。



元の姿は、こんな↓だったんですが(^^;
（下の皿はもうダメでしたので交換してます）



さあ、我が家の実用アラジンとして頑張ってもらいましょう(^^


さて福岡は来週、寒くなって雨模様のようです･･･

この日のように良い天気で飛行機を撮りに行きたいのですがねぇ(^^;

難しそうです･･･



にほんブログ村

さて、またストーブのハナシです(^^;

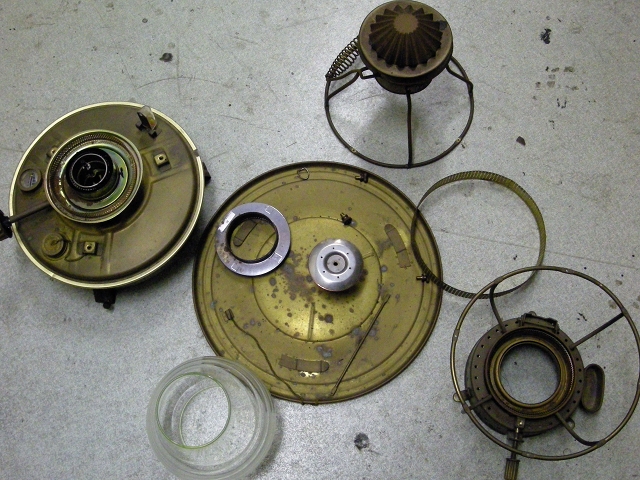

日本船燈のストーブも手入れしなければいけません。

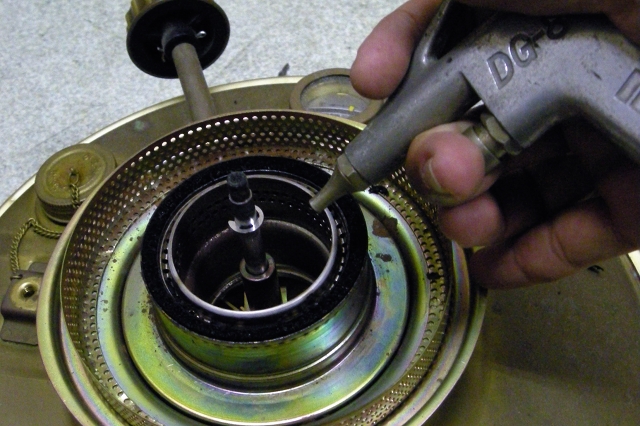

と言っても、バラしてエアーで掃除するだけです。



ガラスのホヤも大事な部分ですので、磨き上げます(^^

２台仕上げないといけないので･･･画像は撮り忘れてました(^^;

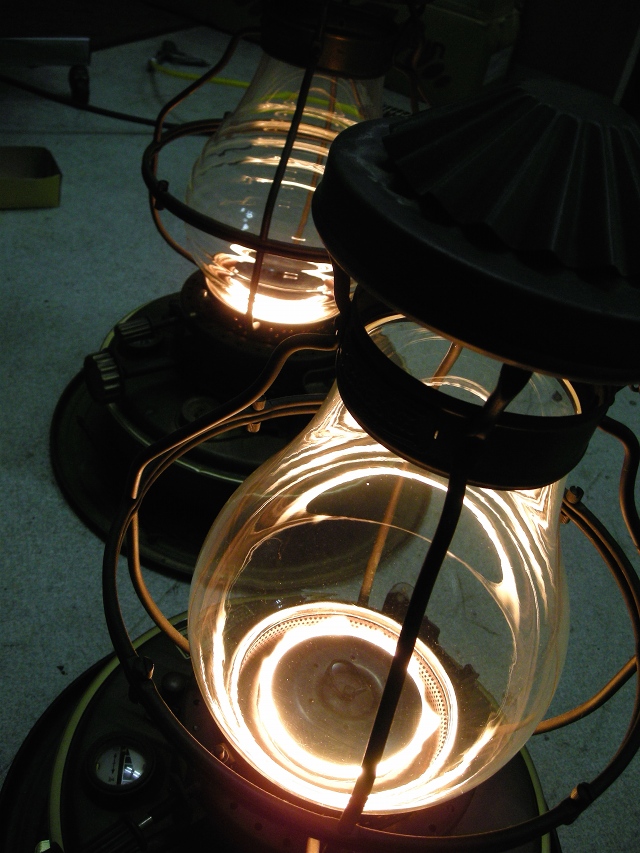

で、点火テスト～♪



やっぱいいわ♪どっちのホヤも、それぞれに良いですね。



まさに、ガラスの中の焚き火（笑）

メーカーHP　　メーカーHPのお手入れ方法　

２台共、今年も頑張ってください。　
