今回は、クーラーコンデンサーとクーラー配管の作業です。



クーラーコンプレッサーはリビルト品が装着されていたので、クーラーのメンテナンスは

新古エバポレーターと新品コンデンサーの交換を行います。

交換部品のコンデンサーです。





配管のOリングも交換します。





配管とコンデンサーを車両に装着し、作業完了です。

今回は、フロントとリヤのハブ、アクスルシャフトのメンテナンスです。



まずリヤのアクスルシャフトです。

ベアリングが摩耗していたため交換します。






ベアリングの取外し完了です。





後期の車両から前期用のシャフトが出てくる事が稀にあるので確認しましたが、

ちゃんと後期用が出てきました。


前期用が出てくる原因としては、1985年のマイナーチェンジで車両が切り替わったのち

少数前期用のシャフトが使用された事と、前期用の中古LSDをシャフトと共に装着する事が

主な原因になります。





ベアリングを圧入した後、リテーナを油で加熱して圧入します。





ベアリングの交換完了です。





今回はフロントとリヤのブレーキローターも交換します。





リヤアクスルのガスケット、オイルシールです。

大きなガスケットはデフキャリアのガスケットです。





ホーシングのオイルシールを交換します。







ガスケットを組付け、シャフトを挿入しブレーキローターを組付けてます。





先日オーバーホールしたブレーキキャリパーを組付けてリヤの作業完了です。





フロント側交換部品のフロントハブオイルシールです。





ブレーキローターとオイルシールを取外します。







オイルシールとブレーキローターを組付けます。





フロントハブとブレーキキャリパーを組付けてフロントの作業も完了です。

今回は、エンジンルームの配線・配管と室内のエアコンユニット等の組付です。

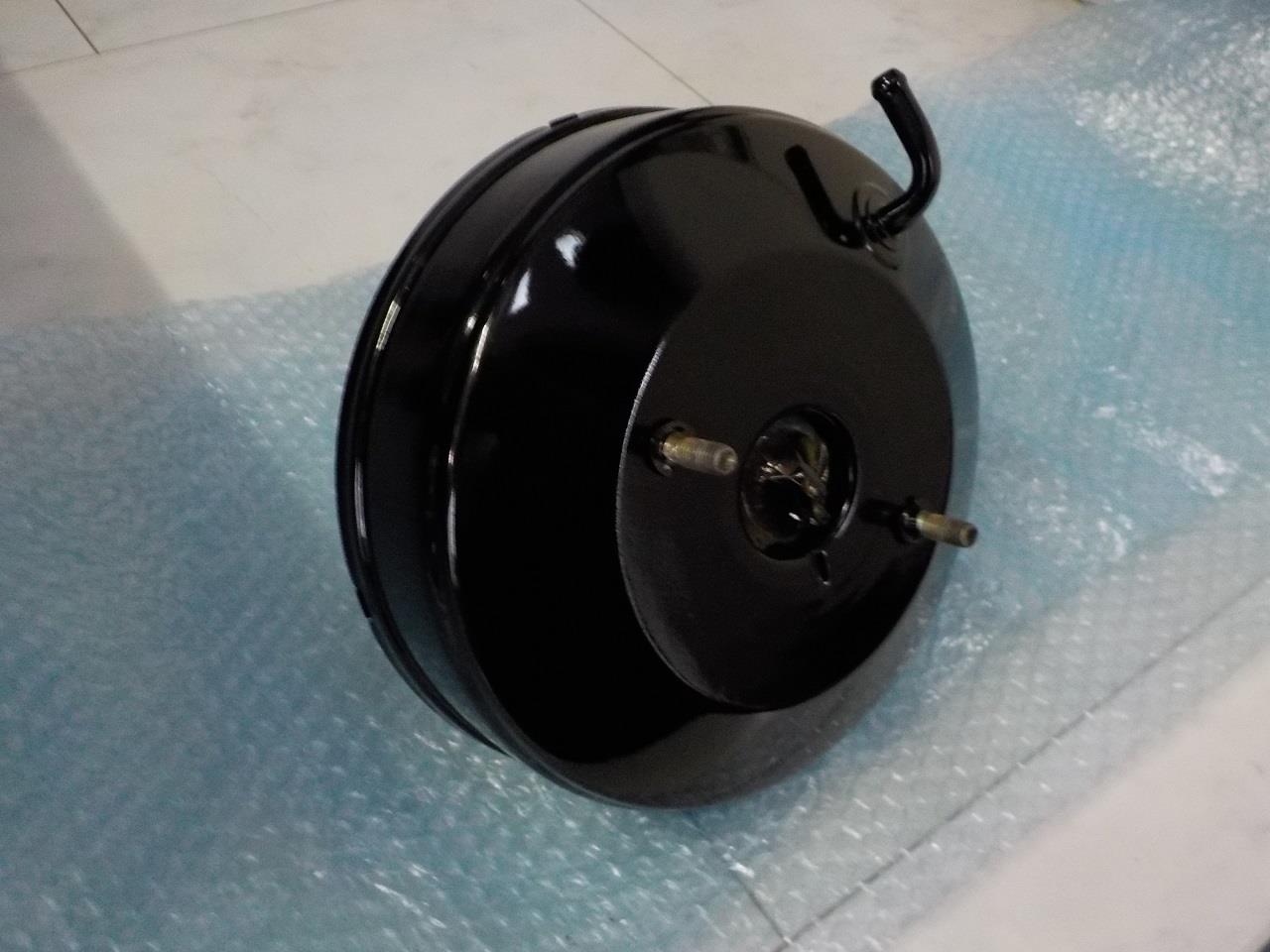

ブレーキブースターは再塗装で綺麗になりました。

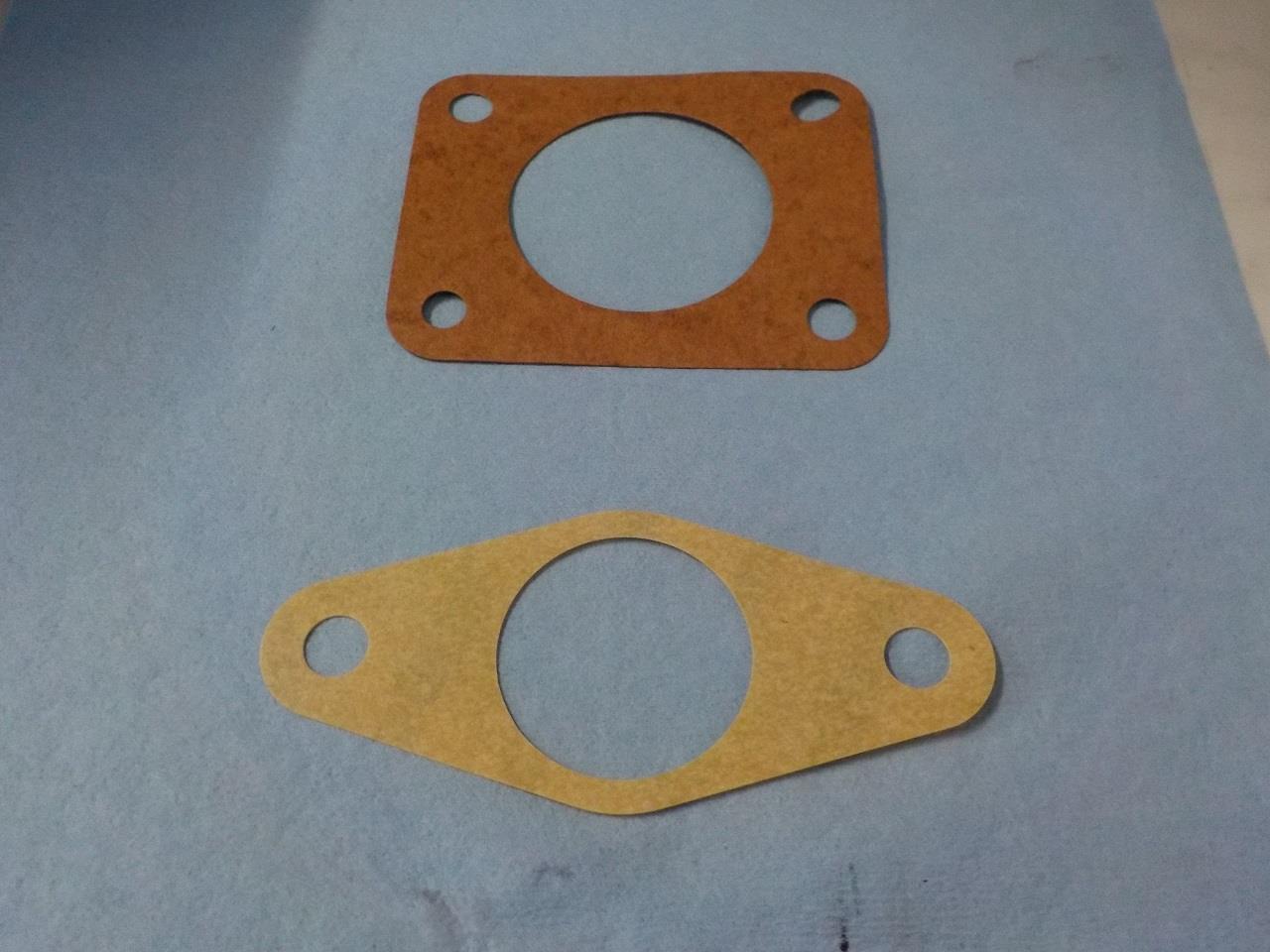

ブレーキブースターとブレーキマスターシリンダーのガスケットです。

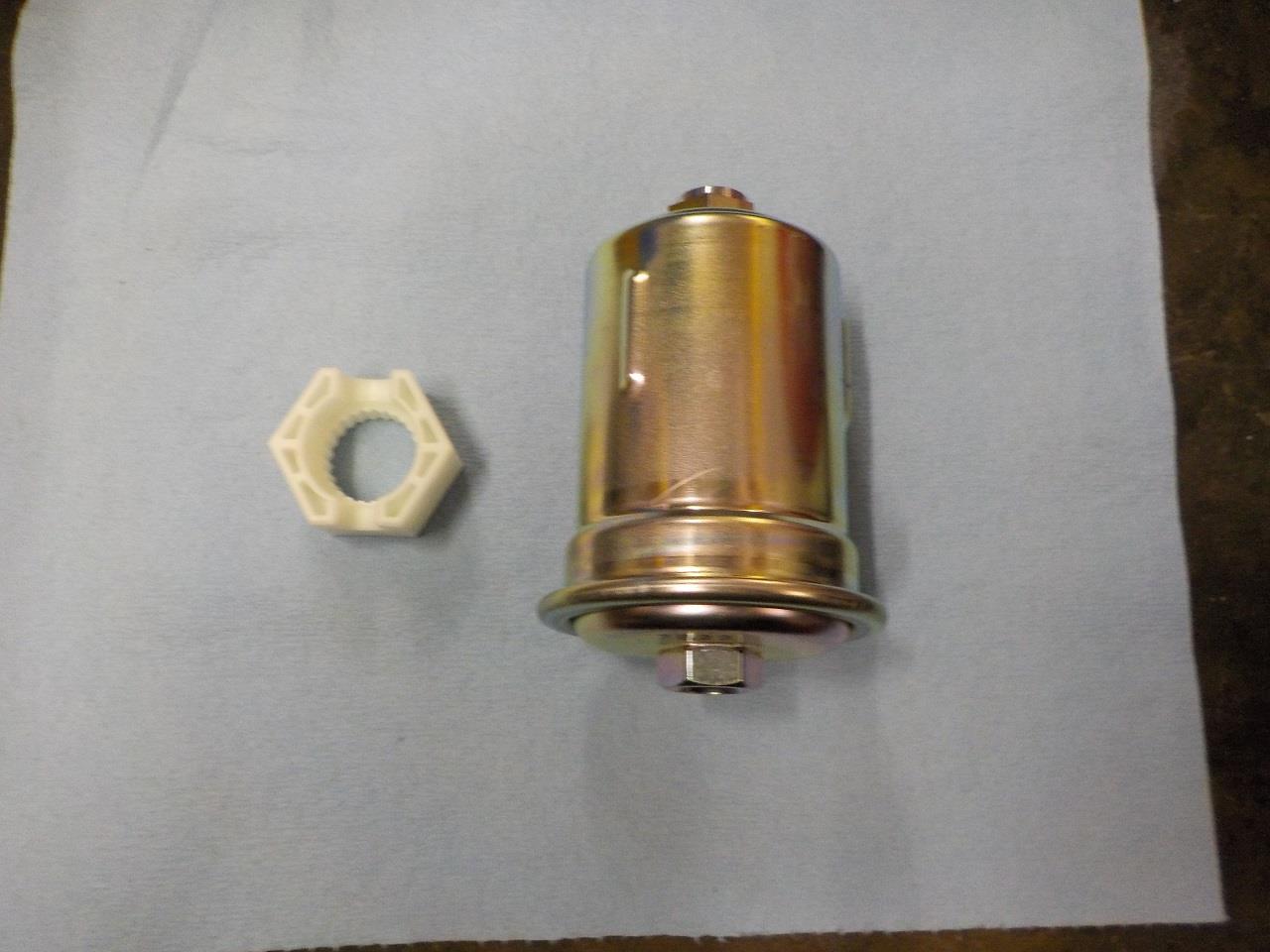

フューエルフィルターも交換します。

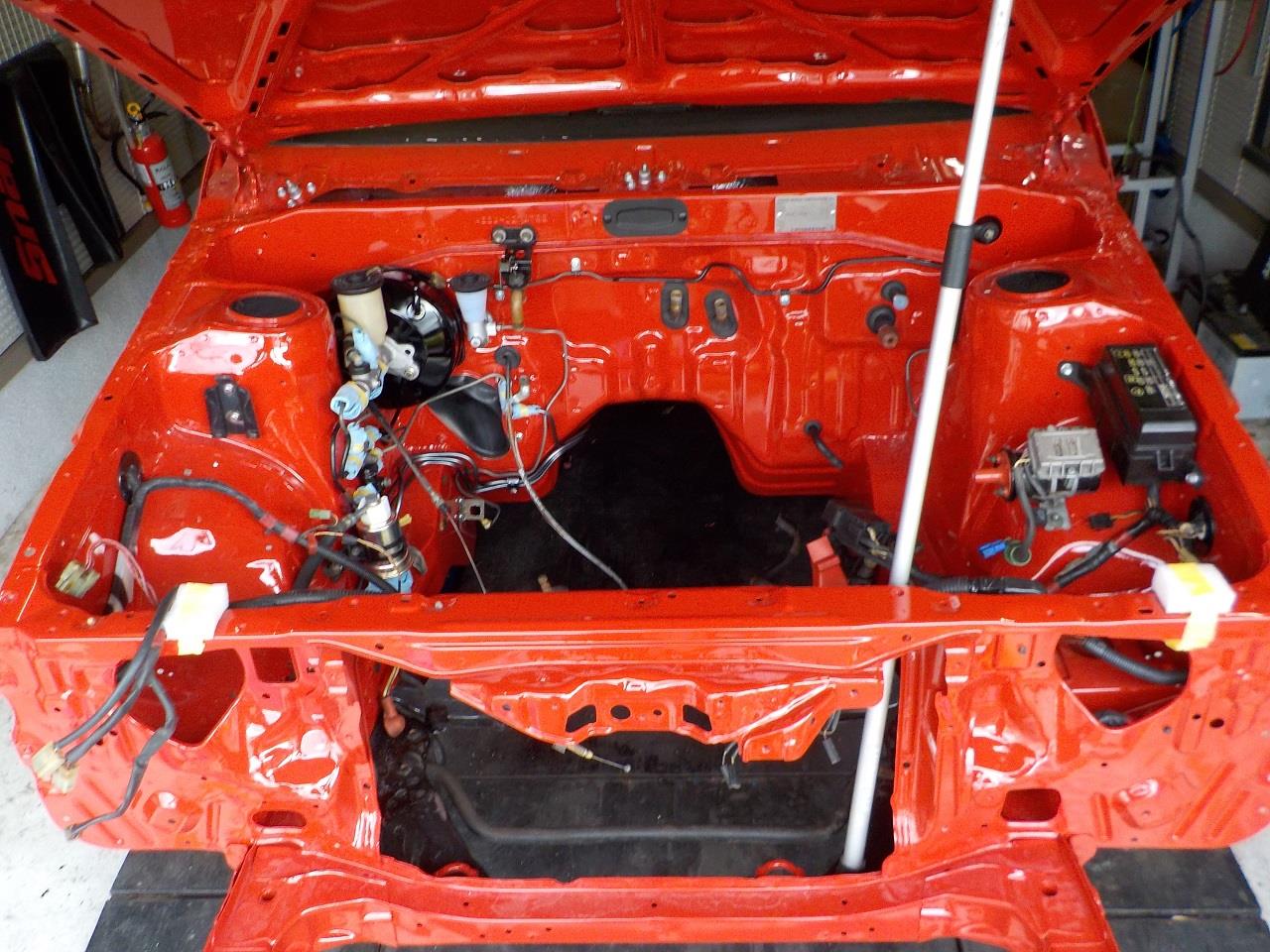

ブレーキ配管、燃料配管、ワイヤーハーネス等を組付け、
エンジン搭載準備が完了しました。

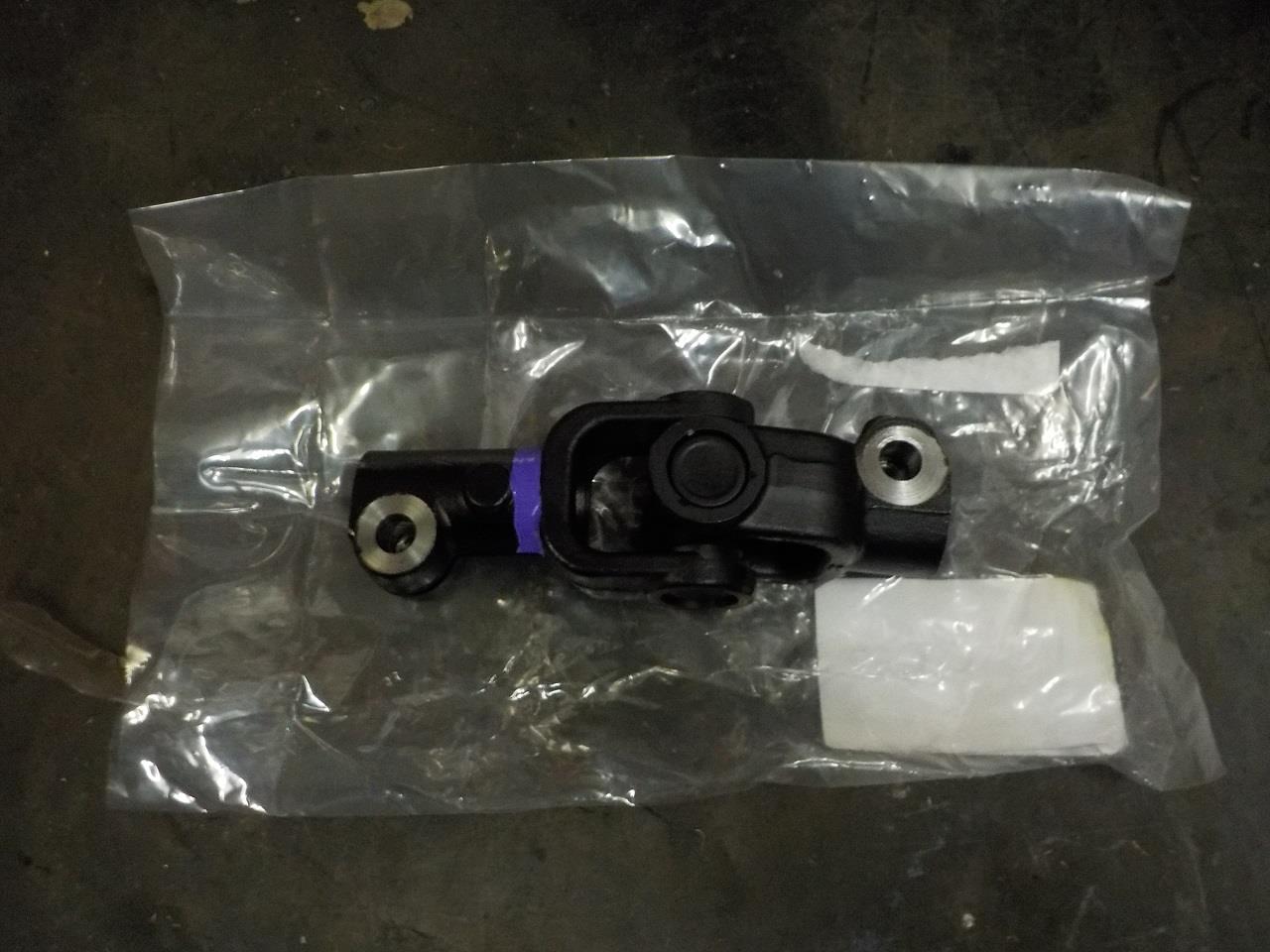

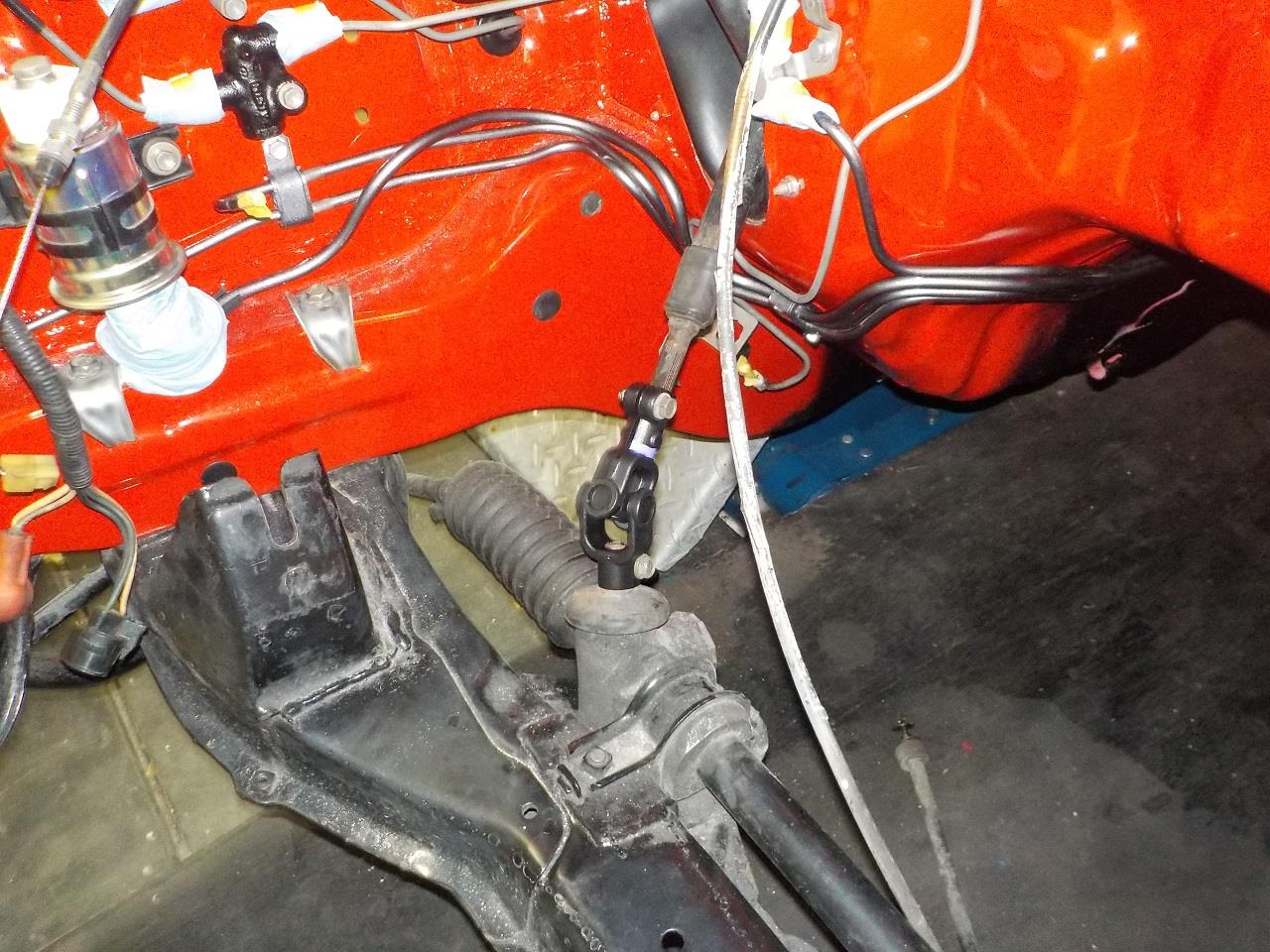

ステアリングヨークも摩耗により軽くなっていたので、新品に交換します。

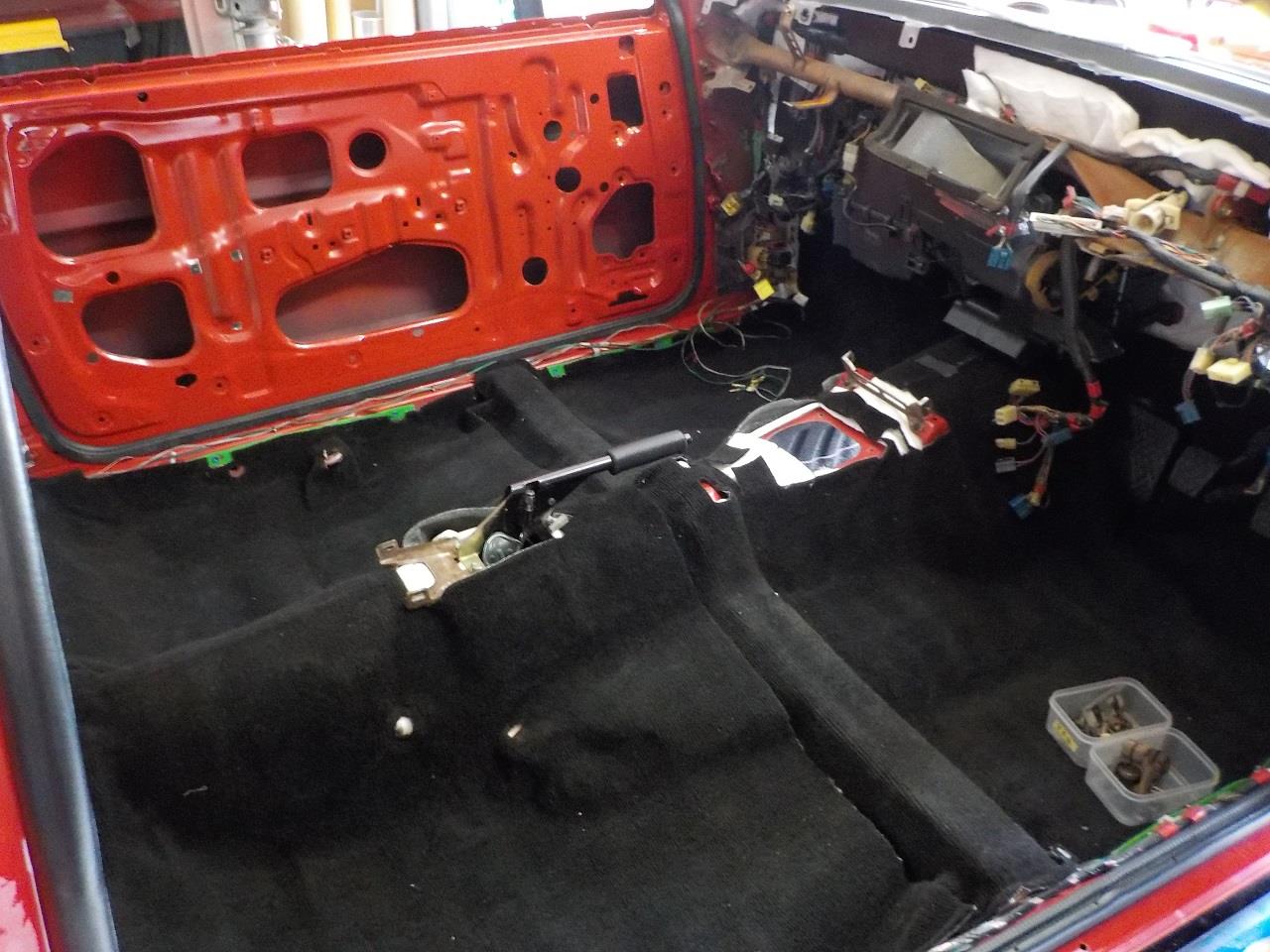

室内側です。





ブロアユニット、クーラーユニット、ヒーターユニットを組付け、インパネ裏の
メンバーを組付け、ステアリングシャフトも組付けています。

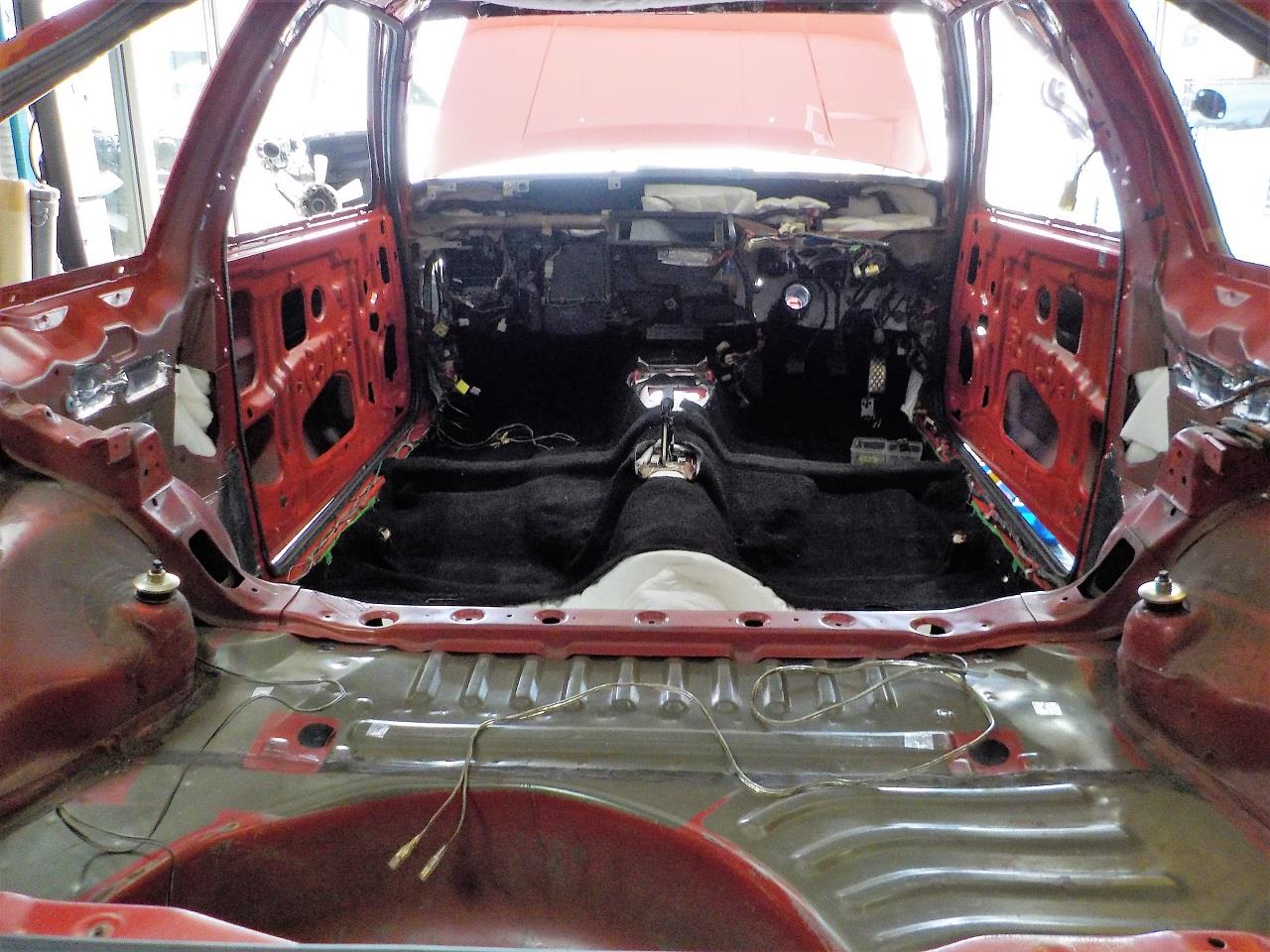

クリーニングしたフロアカーペットも敷きこみました。

今回は、フルブッシュ交換です。ロアアームやコントロールアームを取外します。





交換部品です。

フロント & リヤのショックアブソーバーです。





フロントのアッパーマウントがローキャスタイプだったので、
標準キャスターに戻します。





フロント & リヤのブッシュ類です。





リヤのコントロールアームは純正品が製造中止のため、クスコN-1リンク
(ゴムブッシュ)を使用します。





ロアアームを分解していきます。





ナックルを取外します。




プレスを使用してブッシュを取外します。





ダストブーツを取外して分解完了です。




プレスを使用して新品のブッシュを圧入します。







ナックルのボールジョイントをグリースアップしブーツを取付けます。







ナックルを組付け、ロアアームの組付完了です。





ロアアームを車両に組付けます。





テンションロッドのブッシュを交換します。





フロントスタビライザーのブッシュを交換します。







ショックアアブソーバーとアッパーマウントを組付けフロントの
車高調の組付完了です。







リヤのスタビライザーのブッシュを交換します。









コントロールアームとラテラルロッドのブッシュも交換して、
ブッシュ交換の作業完了です。





後日1G締付とアライメント調整を行って足回りの作業が完了となります。

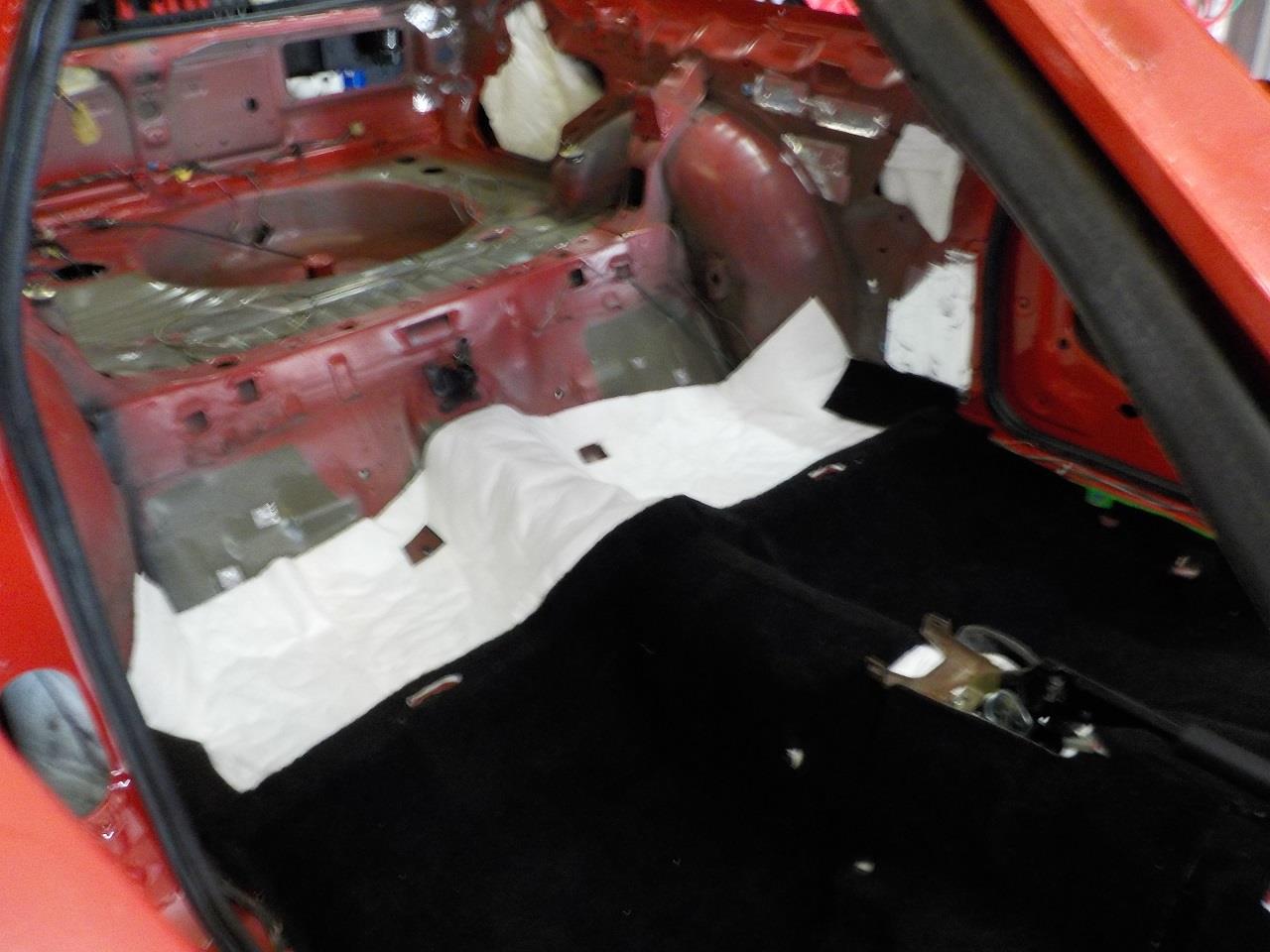

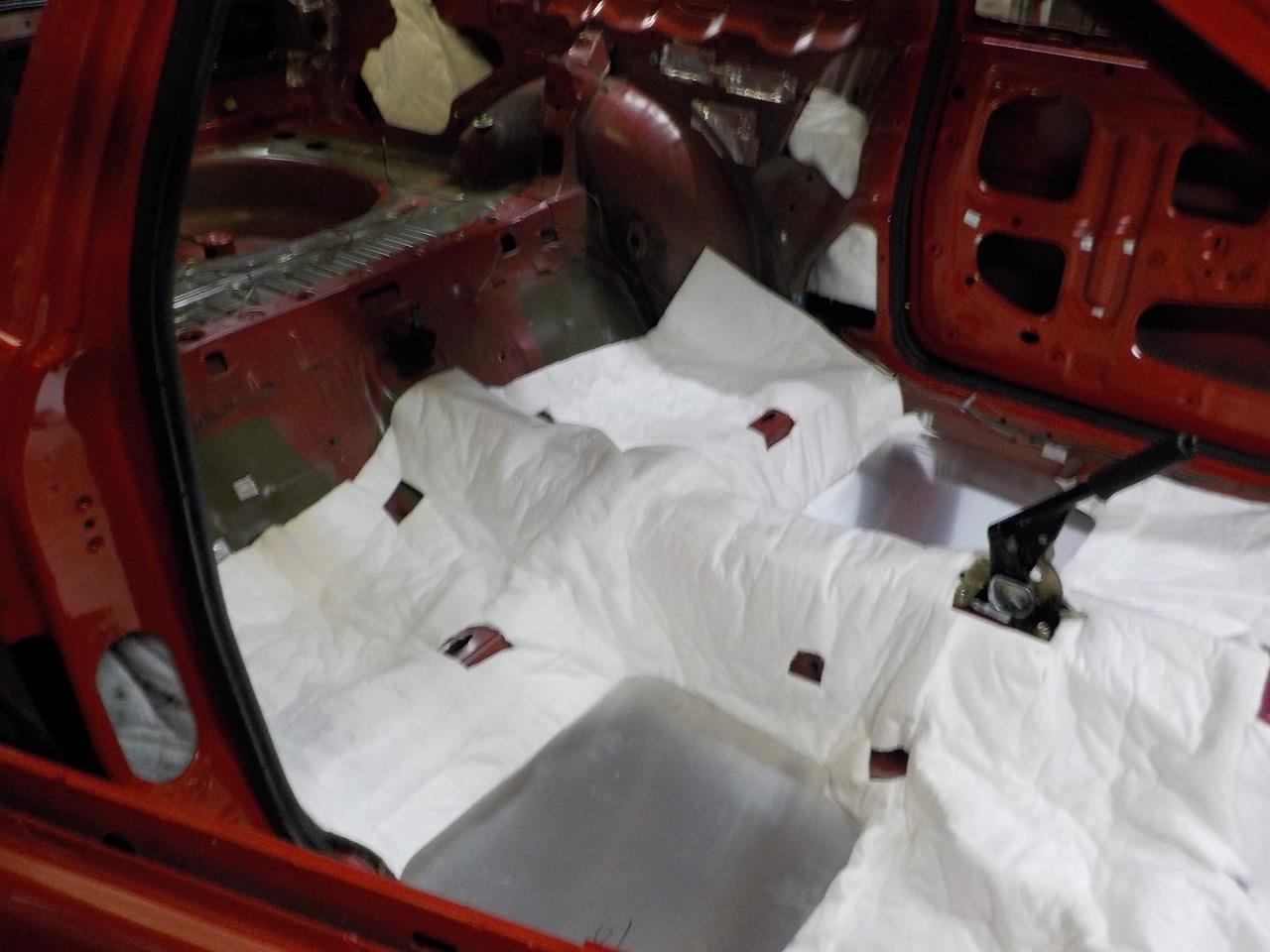

今回は、静粛性効能ための吸音材施工です。


純正の静粛性向上のための部材は制振材、遮音材、吸音材を組合わせて使用しています。





制振材、遮音材は材料の質量や減衰特性を利用して騒音の伝達を遮断します。

物理的に騒音のエネルギーを抑え込むため質量が非常に大きいです。



吸音材はフェルト等比較的軽量な材質で、発生した騒音を吸収します。

量産車両では原価が重要になりますので、今回使用する材質に比べ、
質量が大きく性能も低くなります。

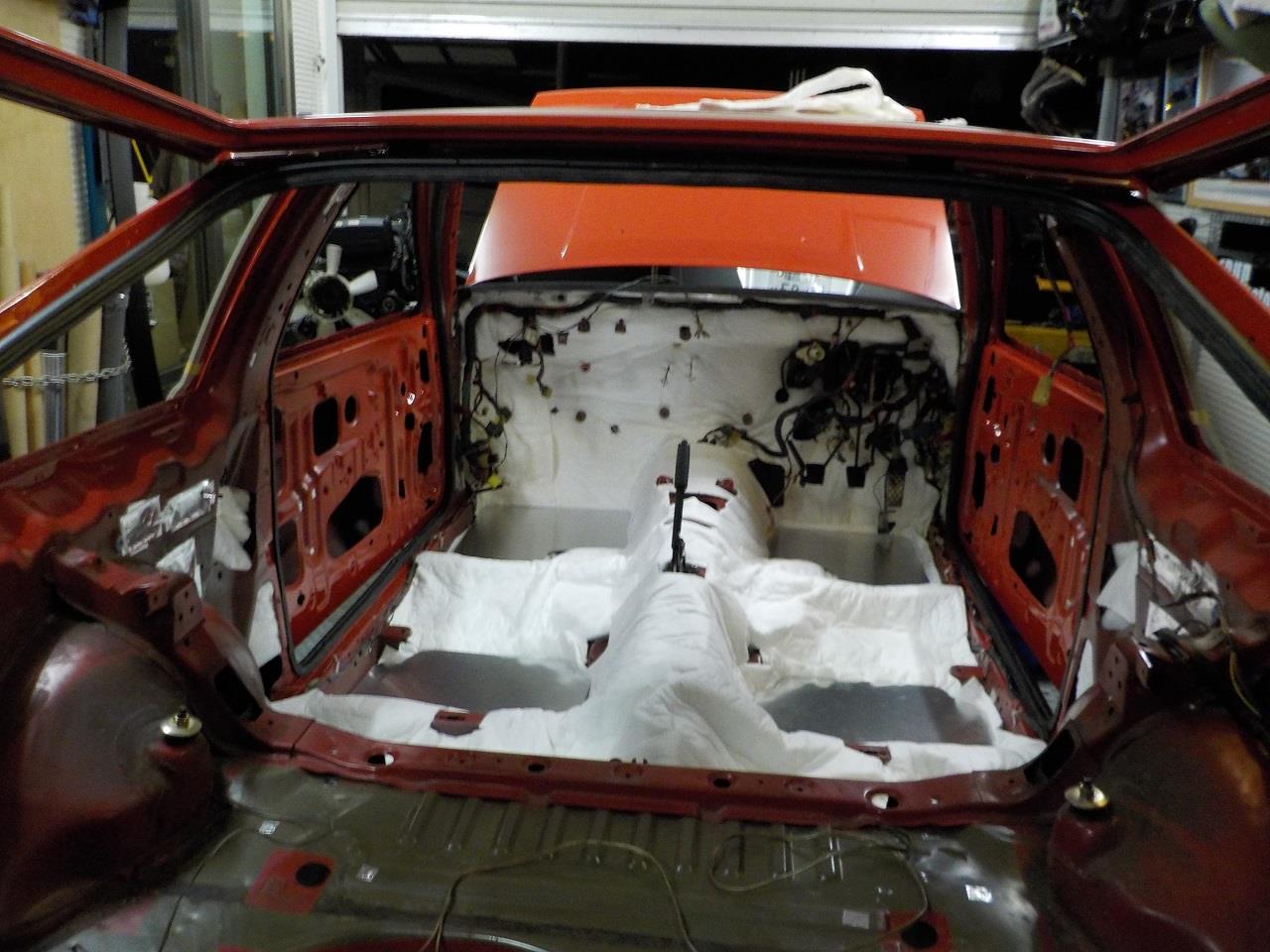

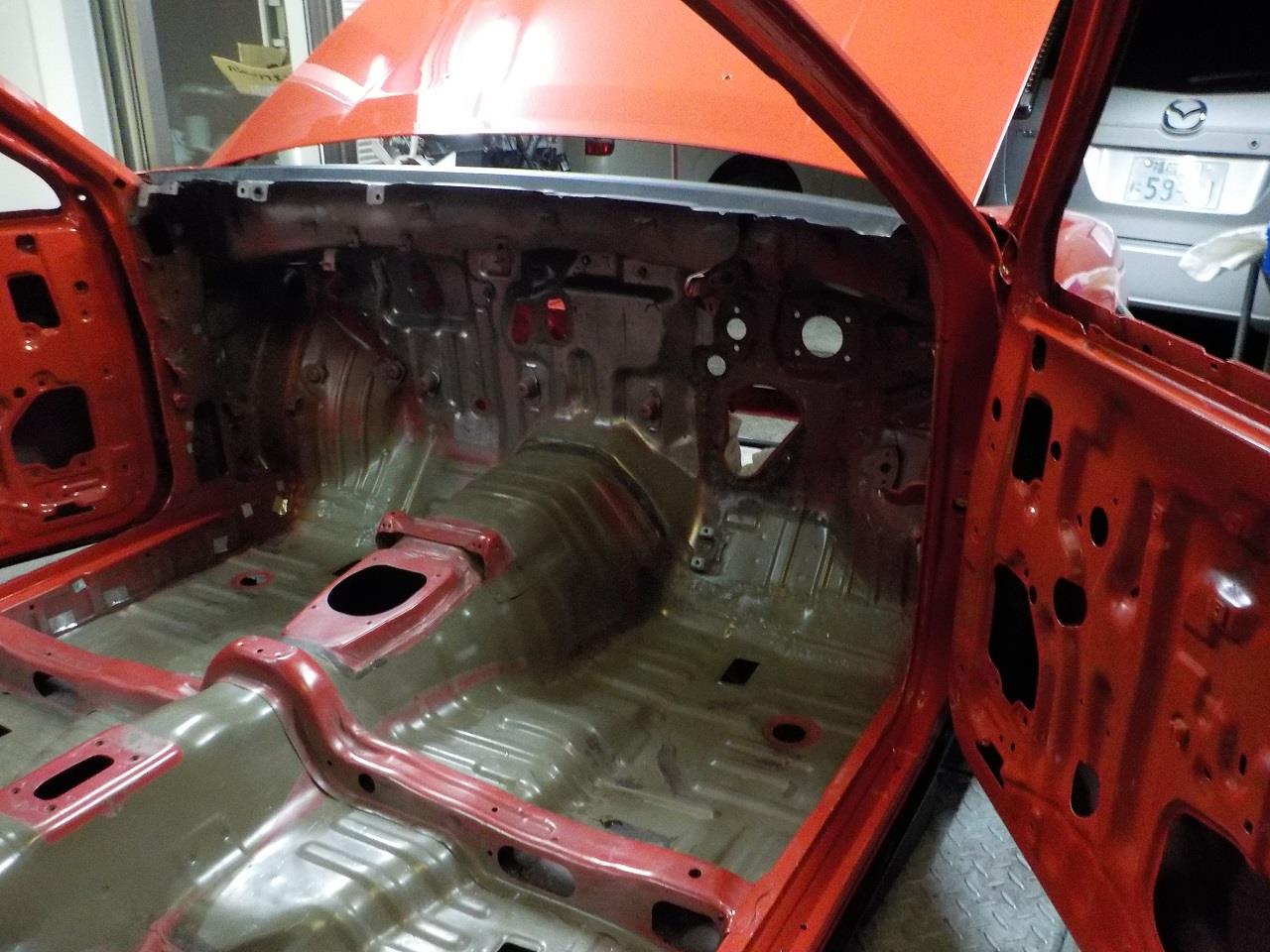

この車両では純正の静粛性向上部材をすべて撤去し、超軽量・高性能部材を
施工することで純正同等の静粛性確保と約16kgの軽量化を両立しています。



厳密には、材質ごとに特異な音域は異なるため高音質の耳につく騒音を大きく
吸収しています。
低音域にも一定の効果があるため、制振材、遮音材の撤去も可能になっています。

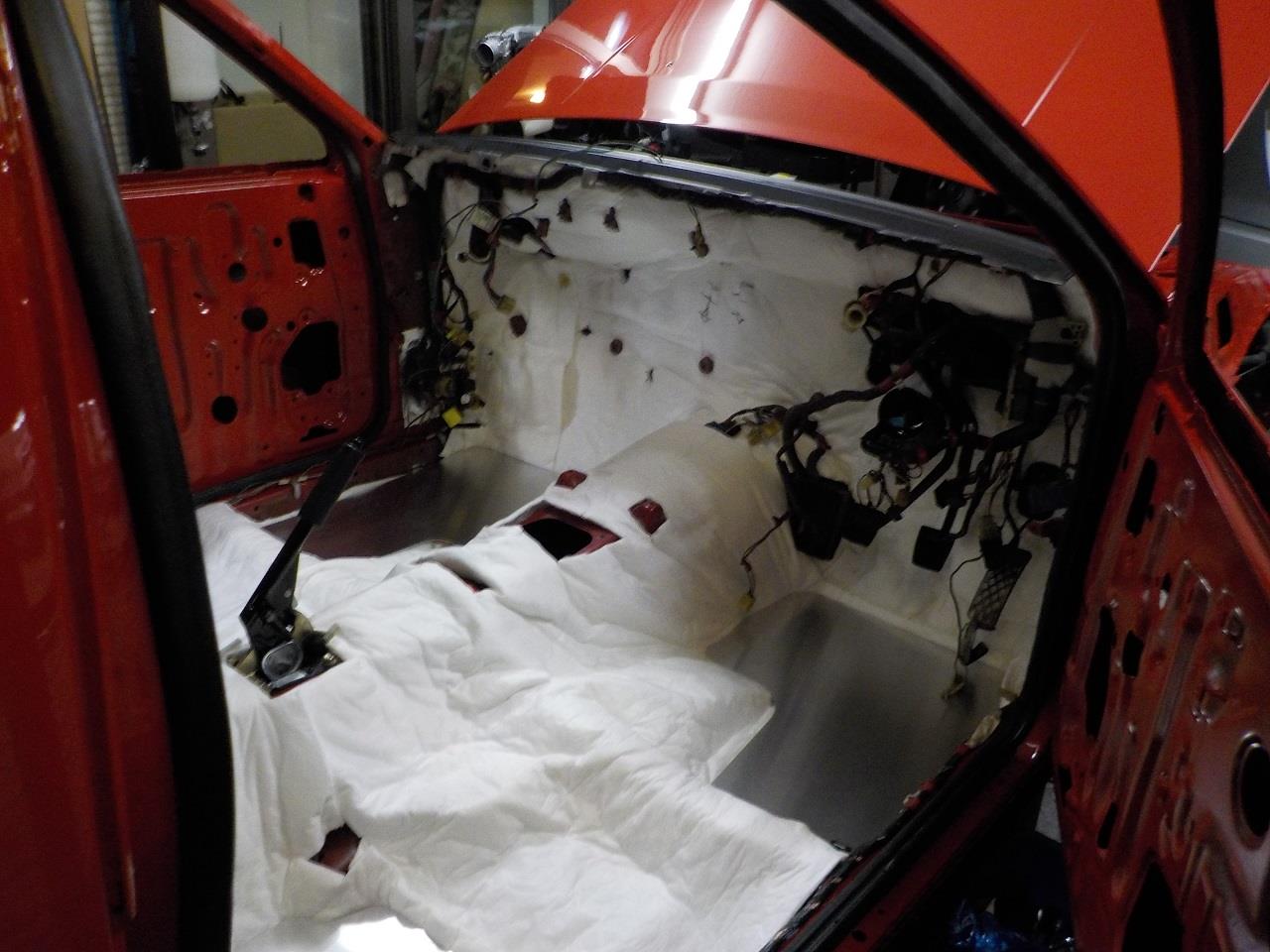

ダッシュ周りはペダル類や配線の組付も行っています。














部位毎に施工する厚みを変えたり、純正部材のないところで騒音の通り道や
反響する場所にも施工し、最小限の重量増で効率的に静粛性を確保しています。

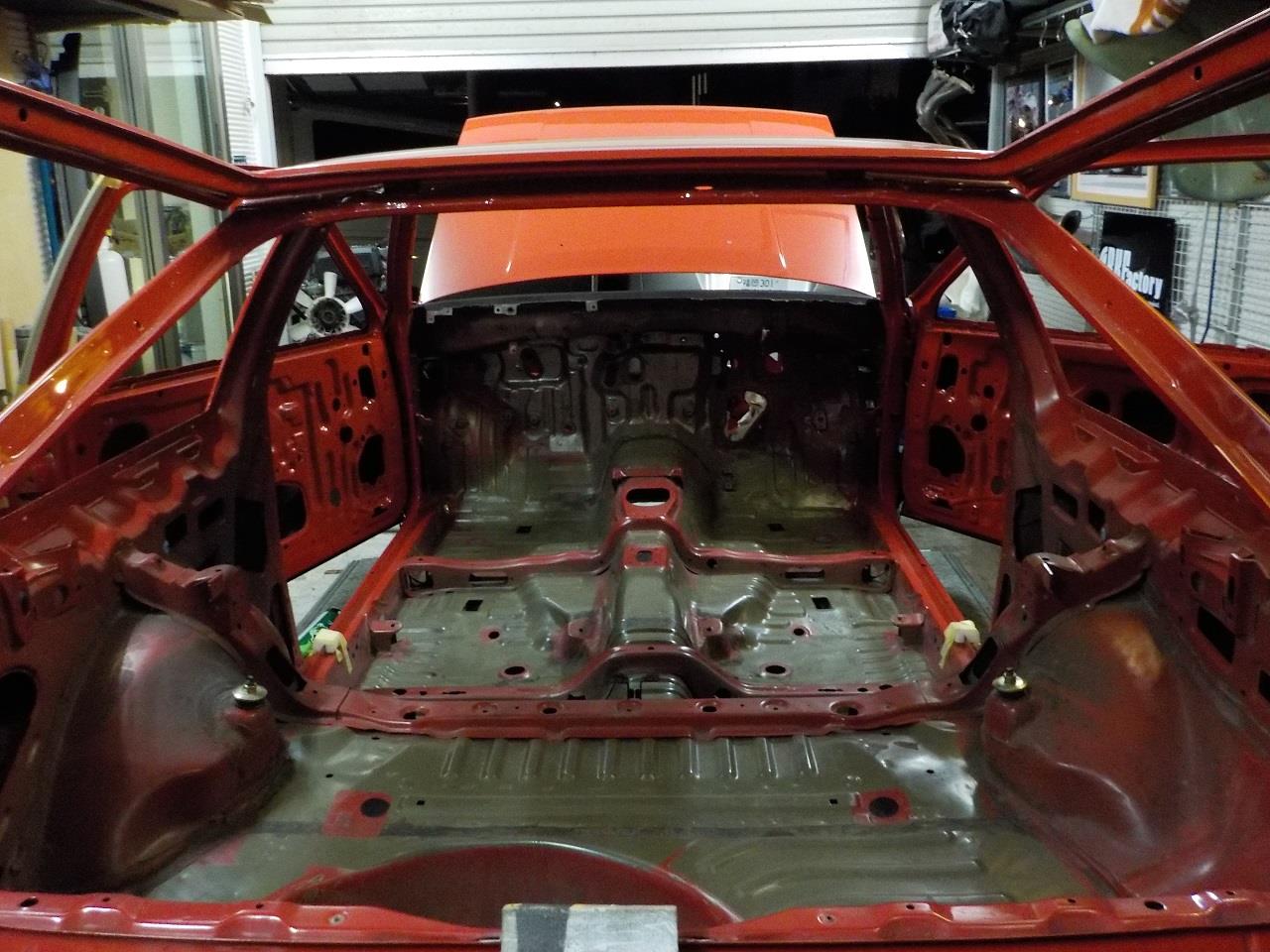

防錆、静粛性向上の下処理が完了し、本格的な組付を開始できます！
