今回は排気系とエンジンルーム組付です。

純正エキマニを組付けました。

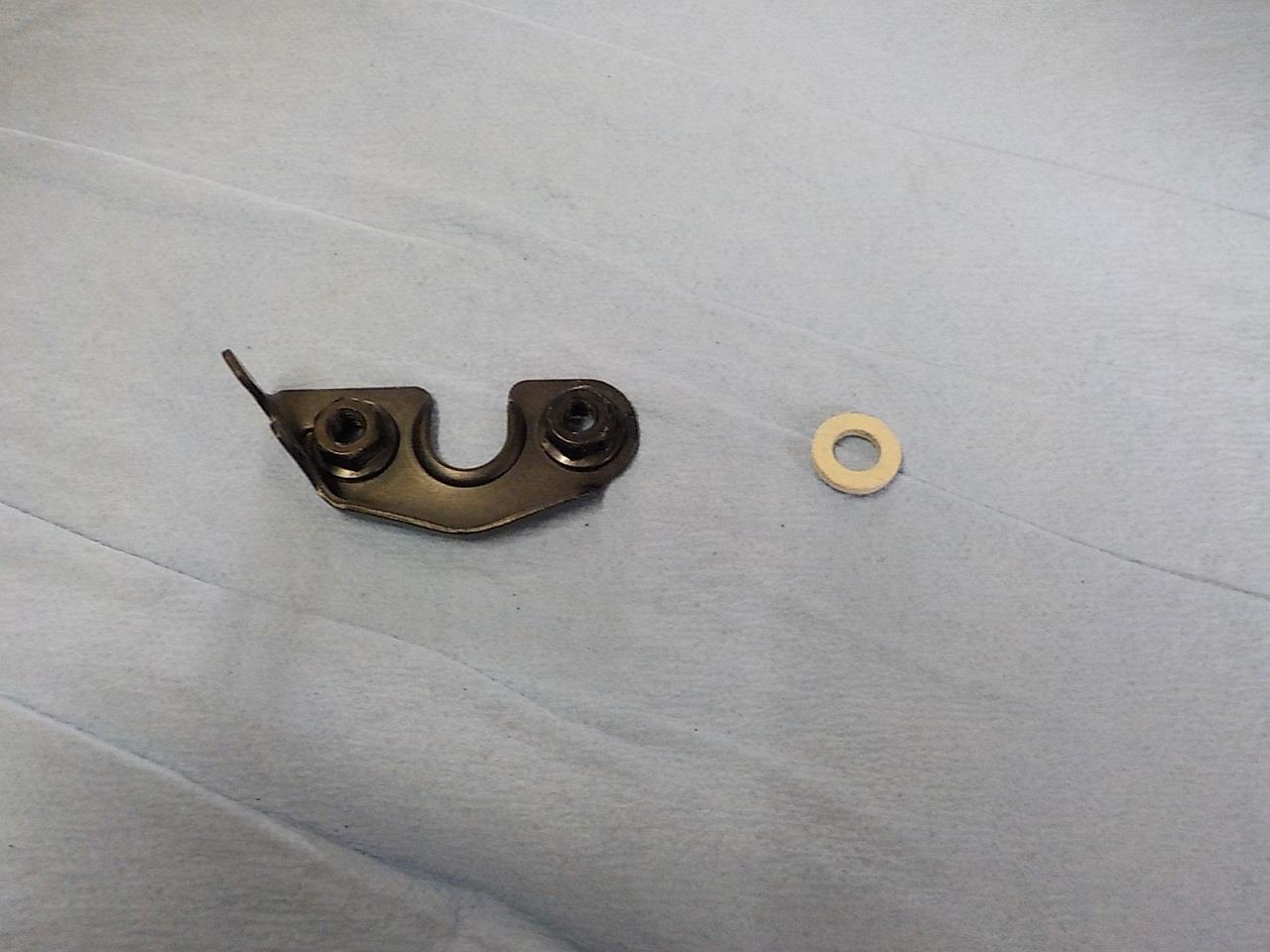

触媒の排気温センサー取付フランジが腐食しておりましたので、

ガスケットと共に新品に交換します。

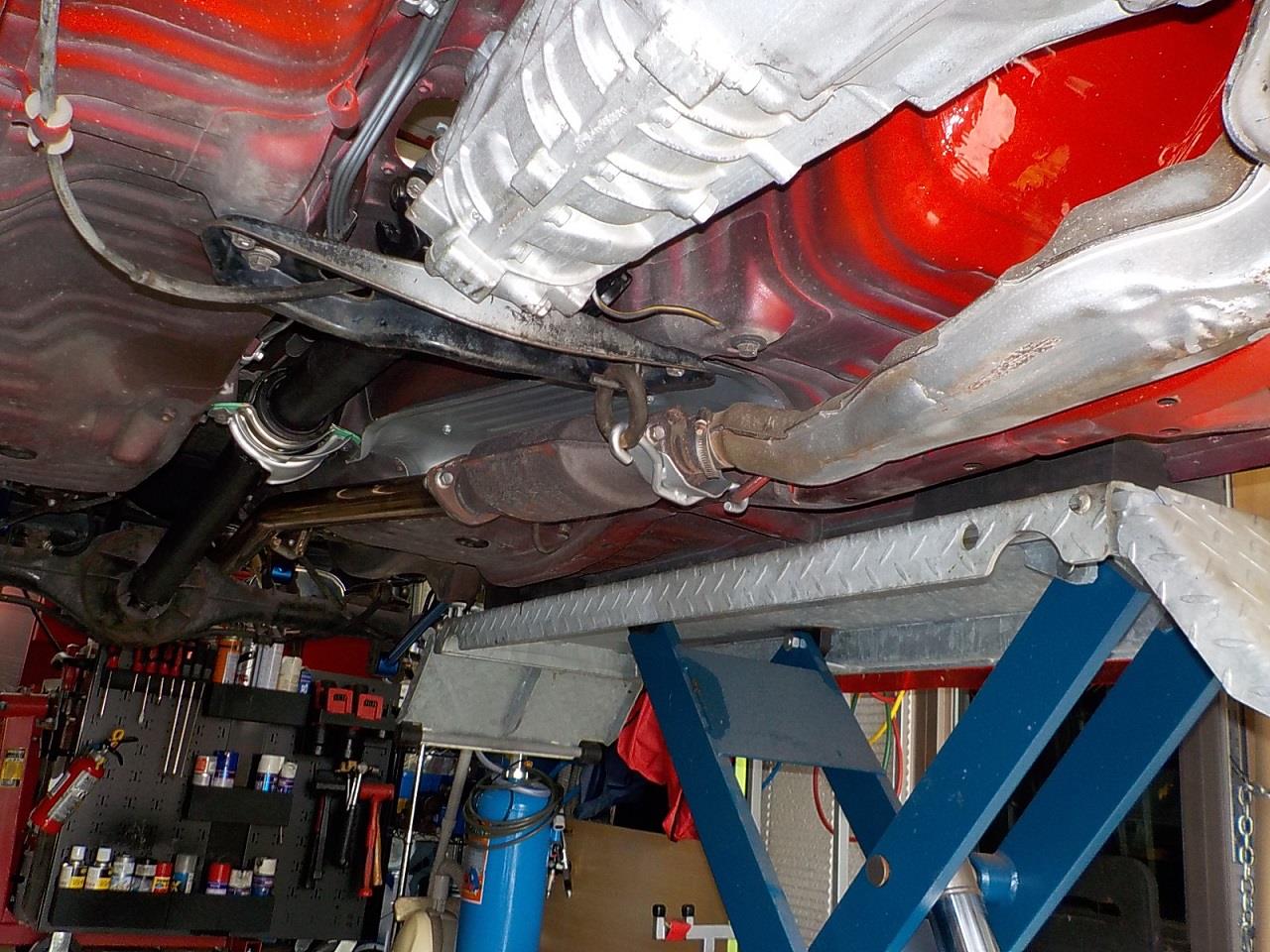

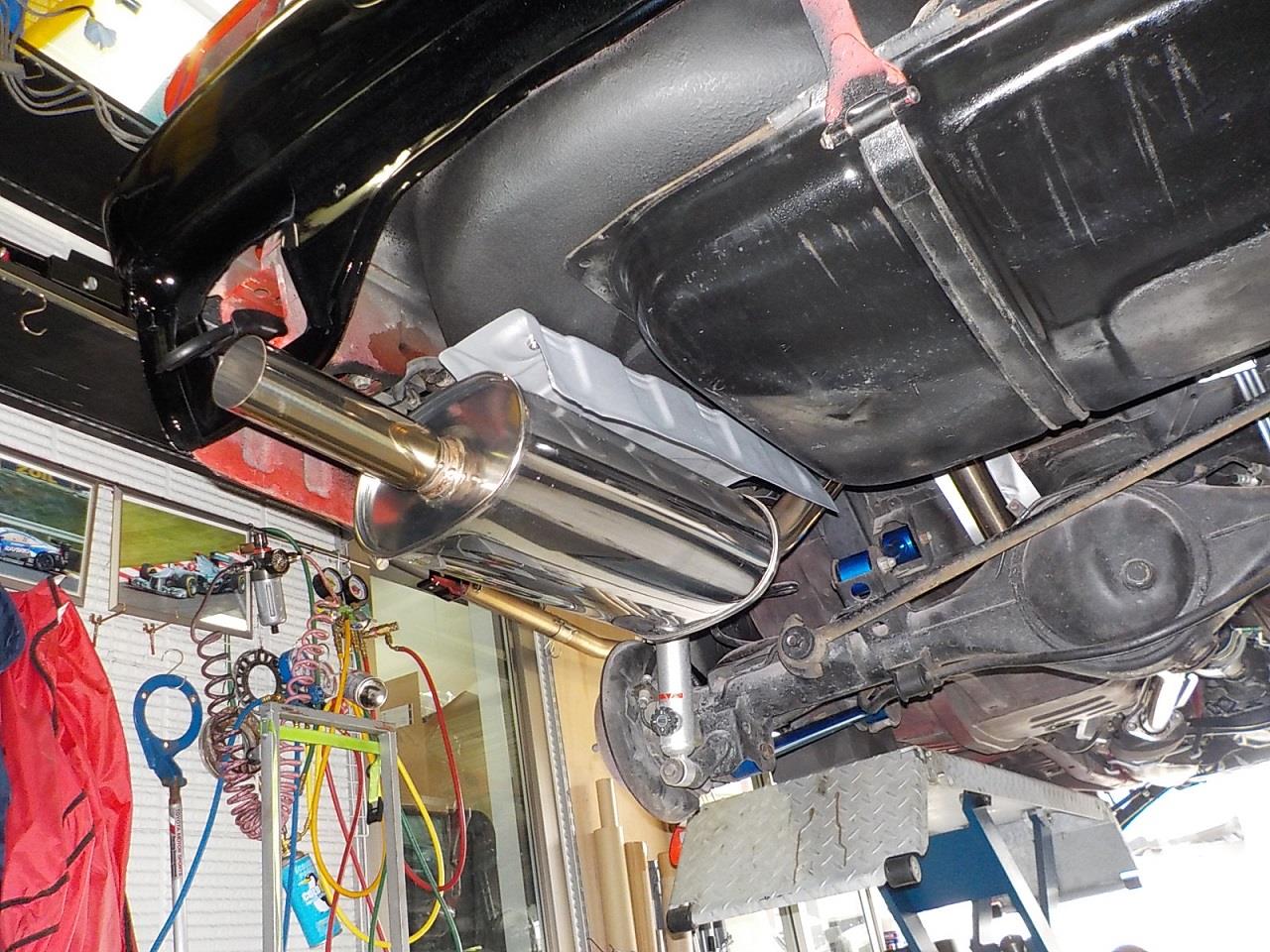

マフラーも組付け完了です！

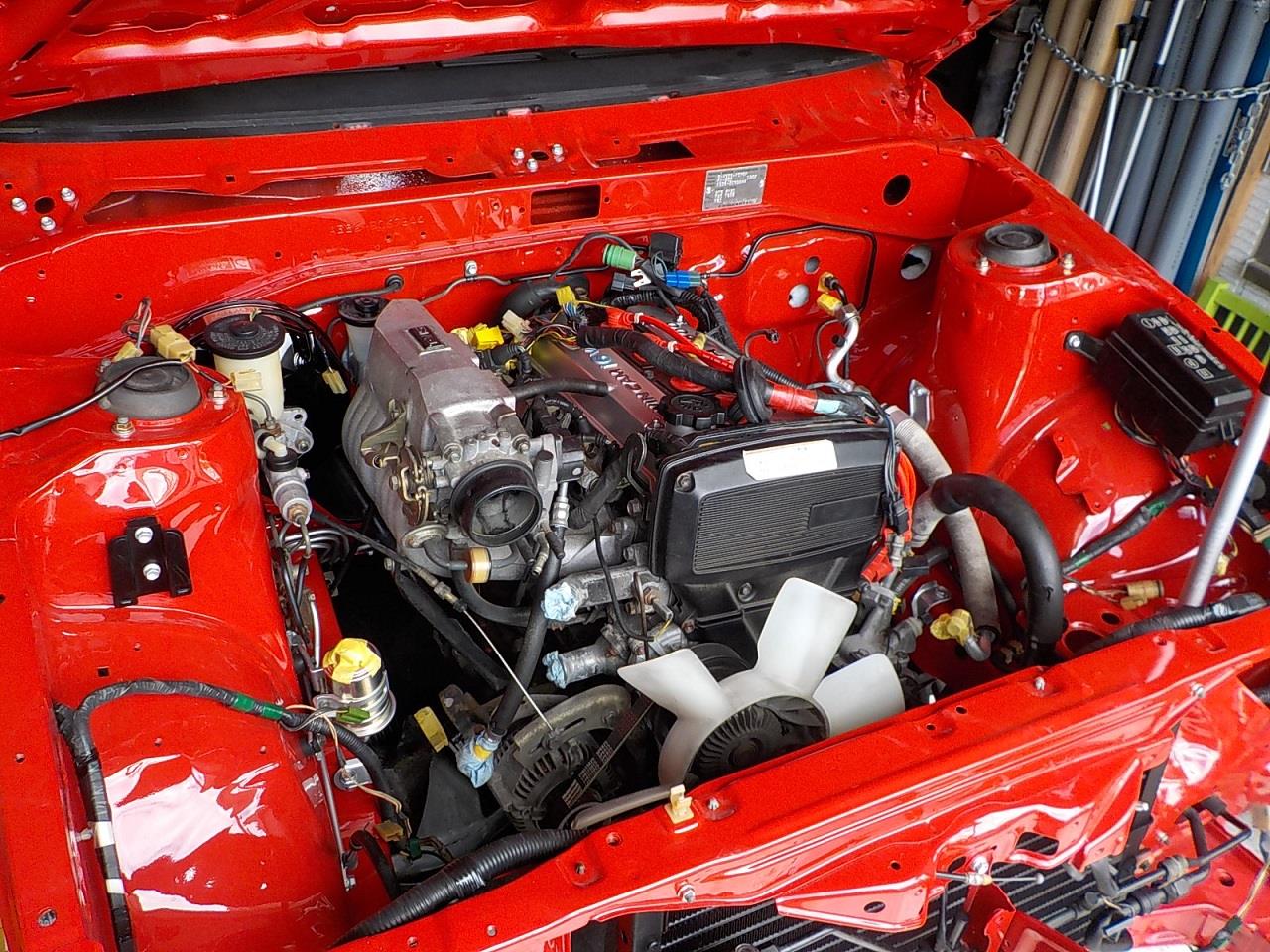

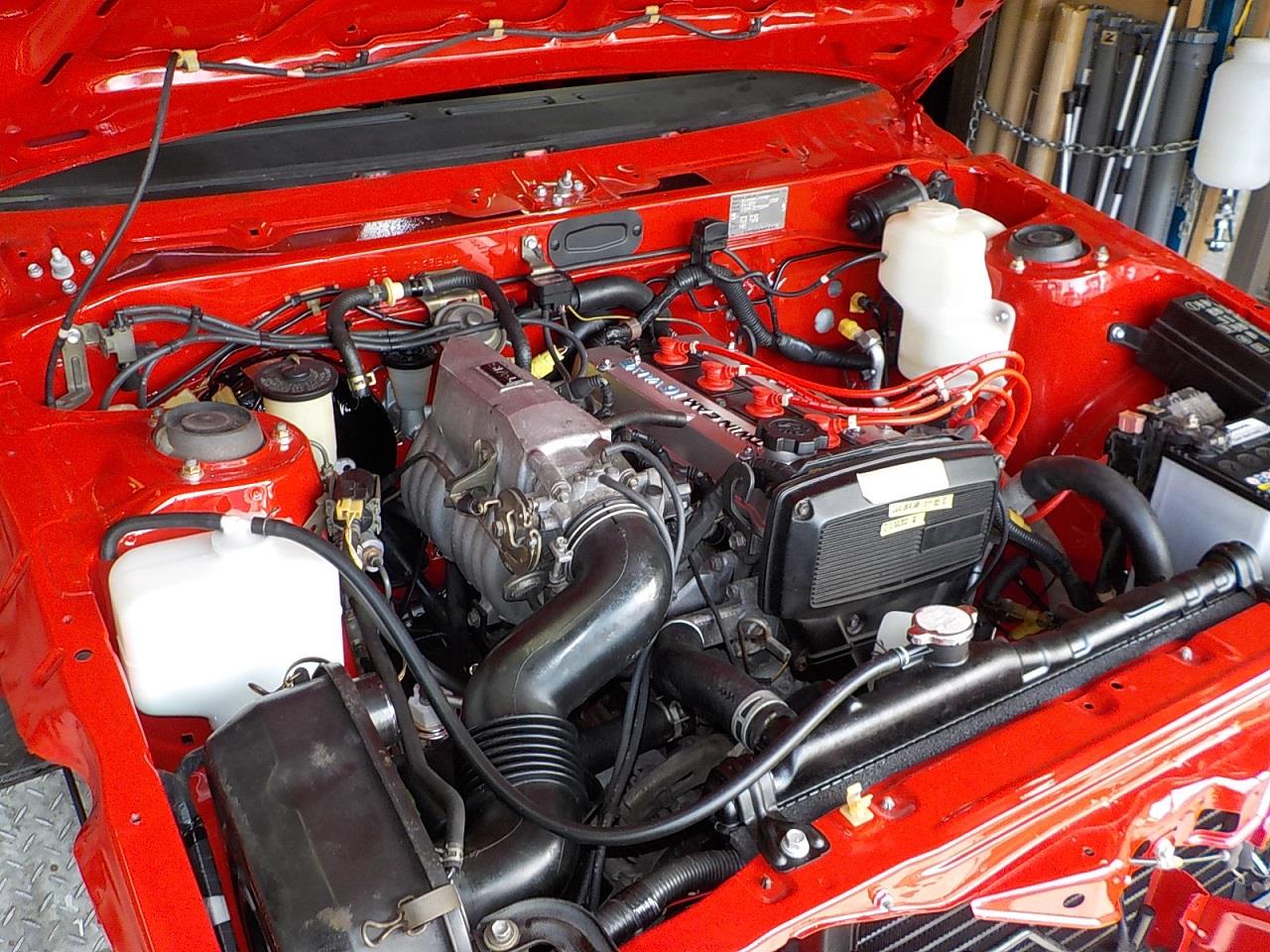

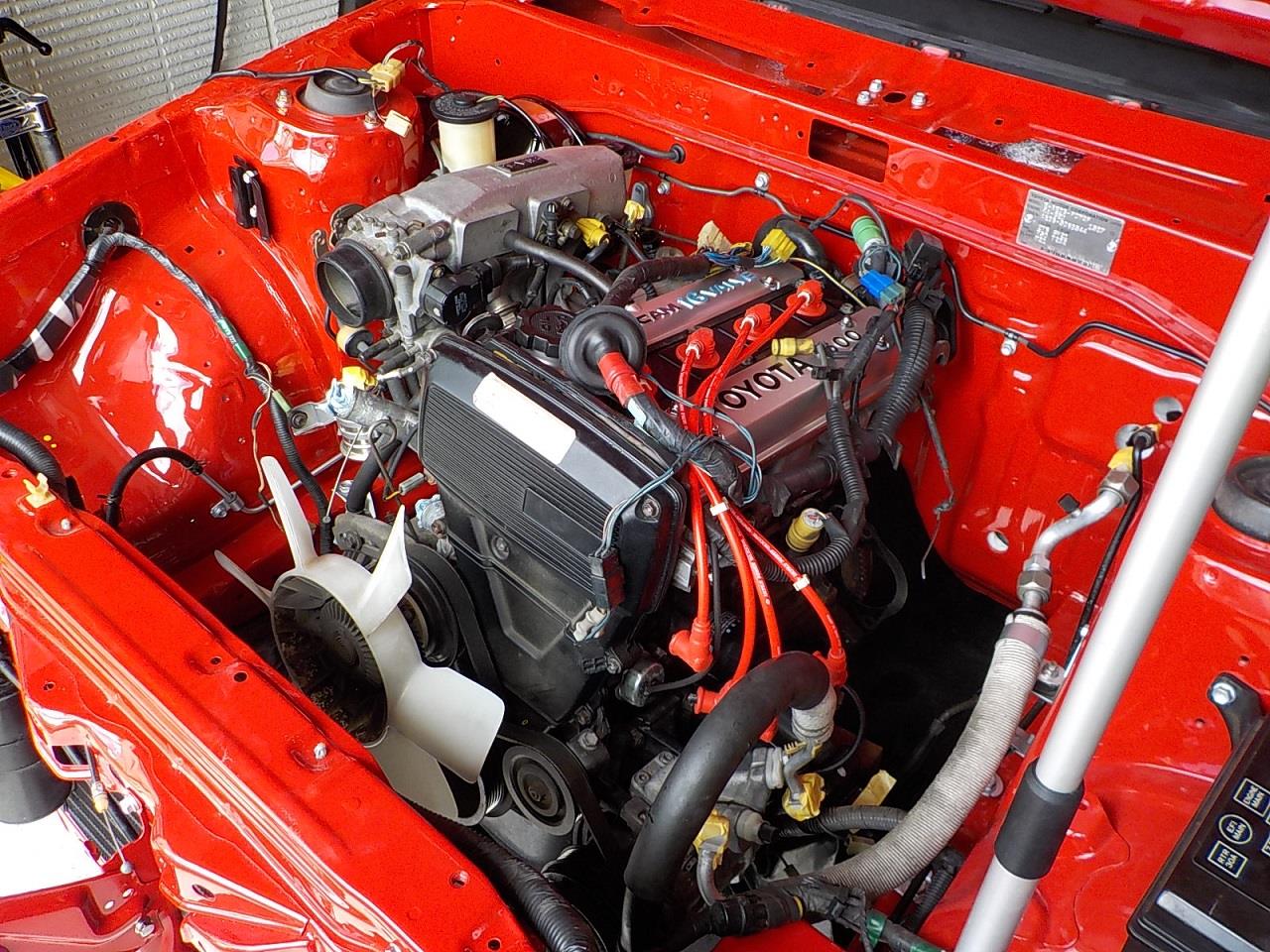

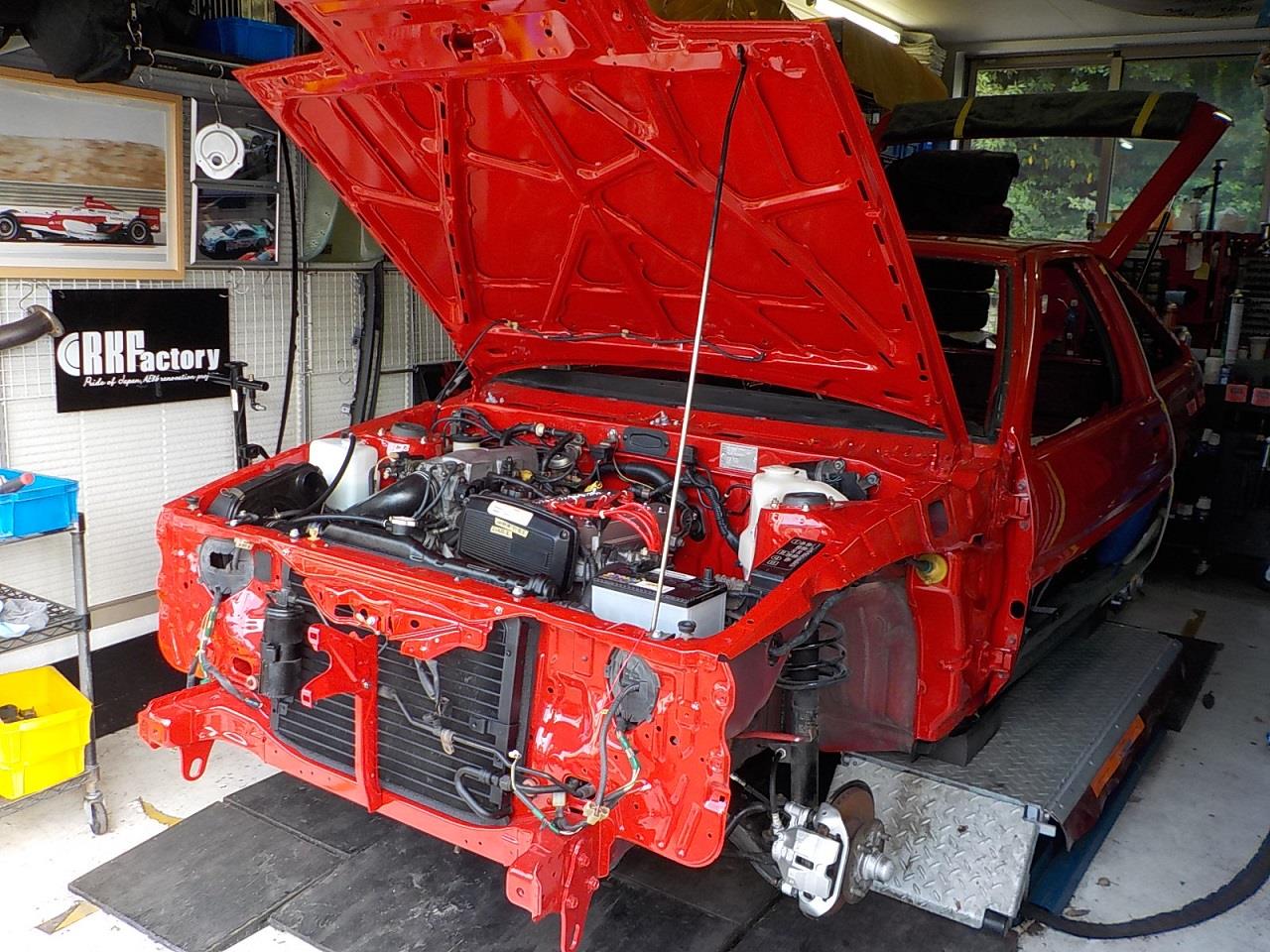

エンジンルームは配線や補器類、ウォッシャー＆リザーバータンク、

バキューム配管類を組付けています。

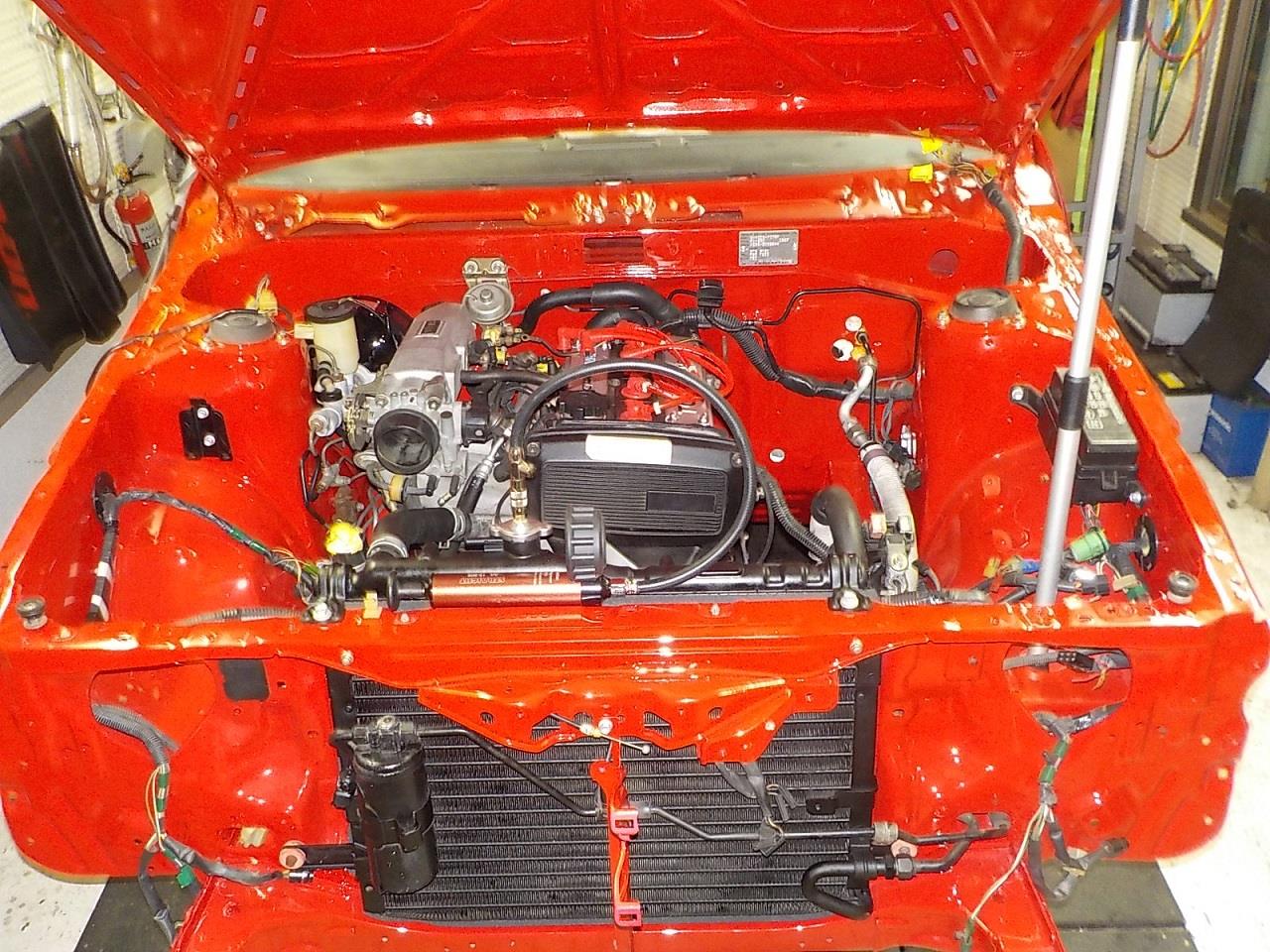

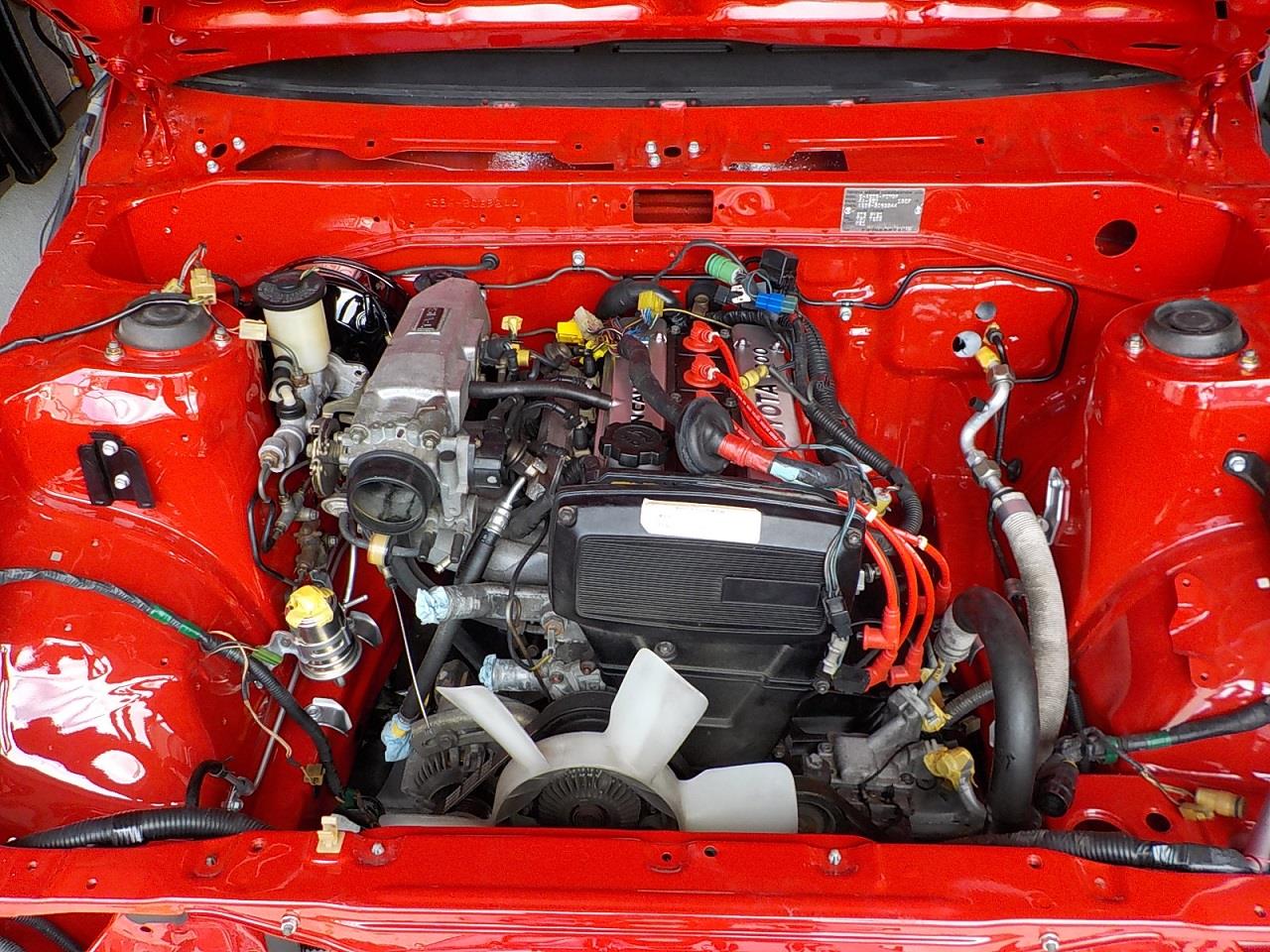

エンジンルームの組付はほぼ完了です！

今回はエンジン・ミッション搭載です。

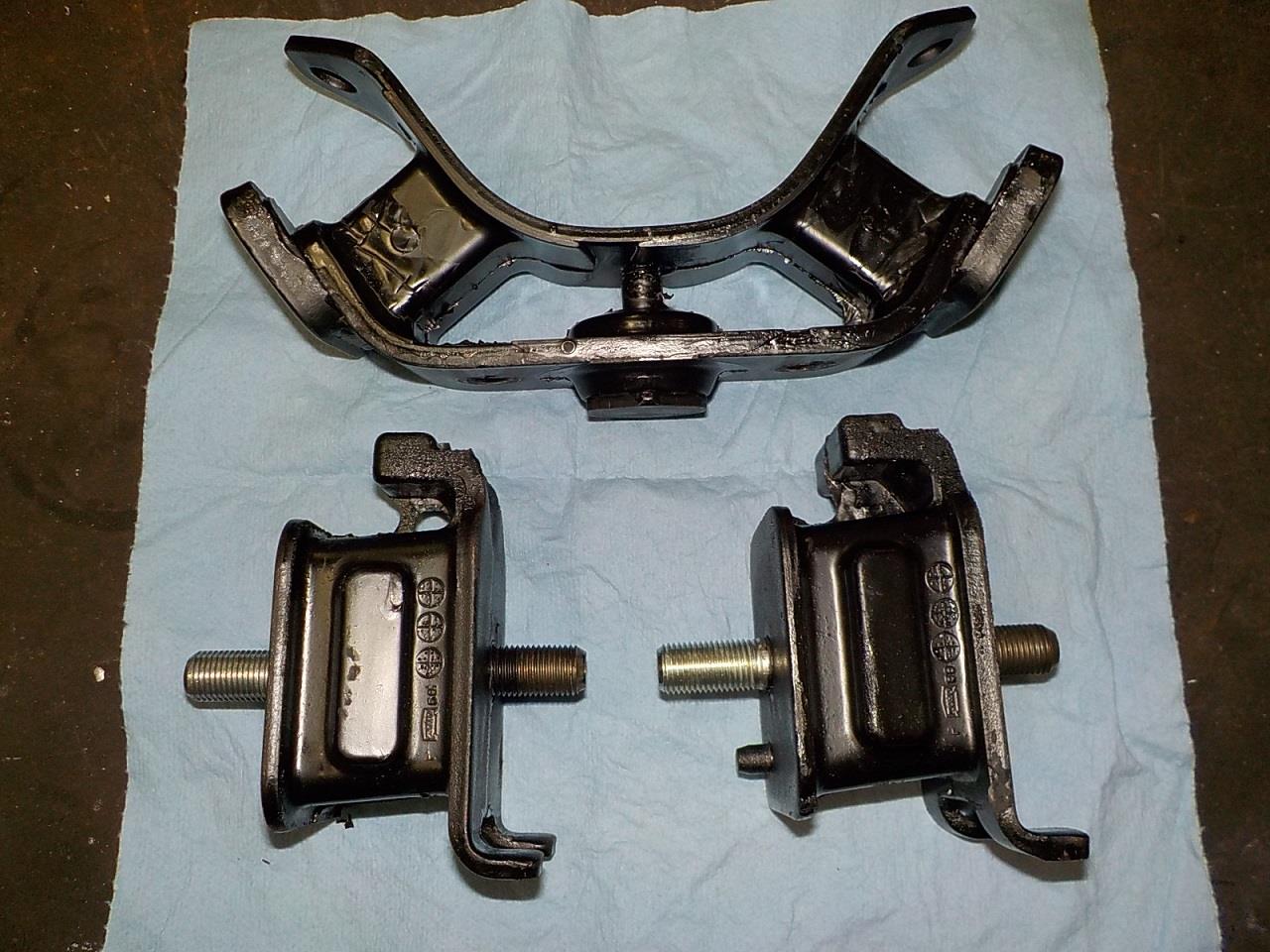

交換するエンジン・ミッションマウントです。

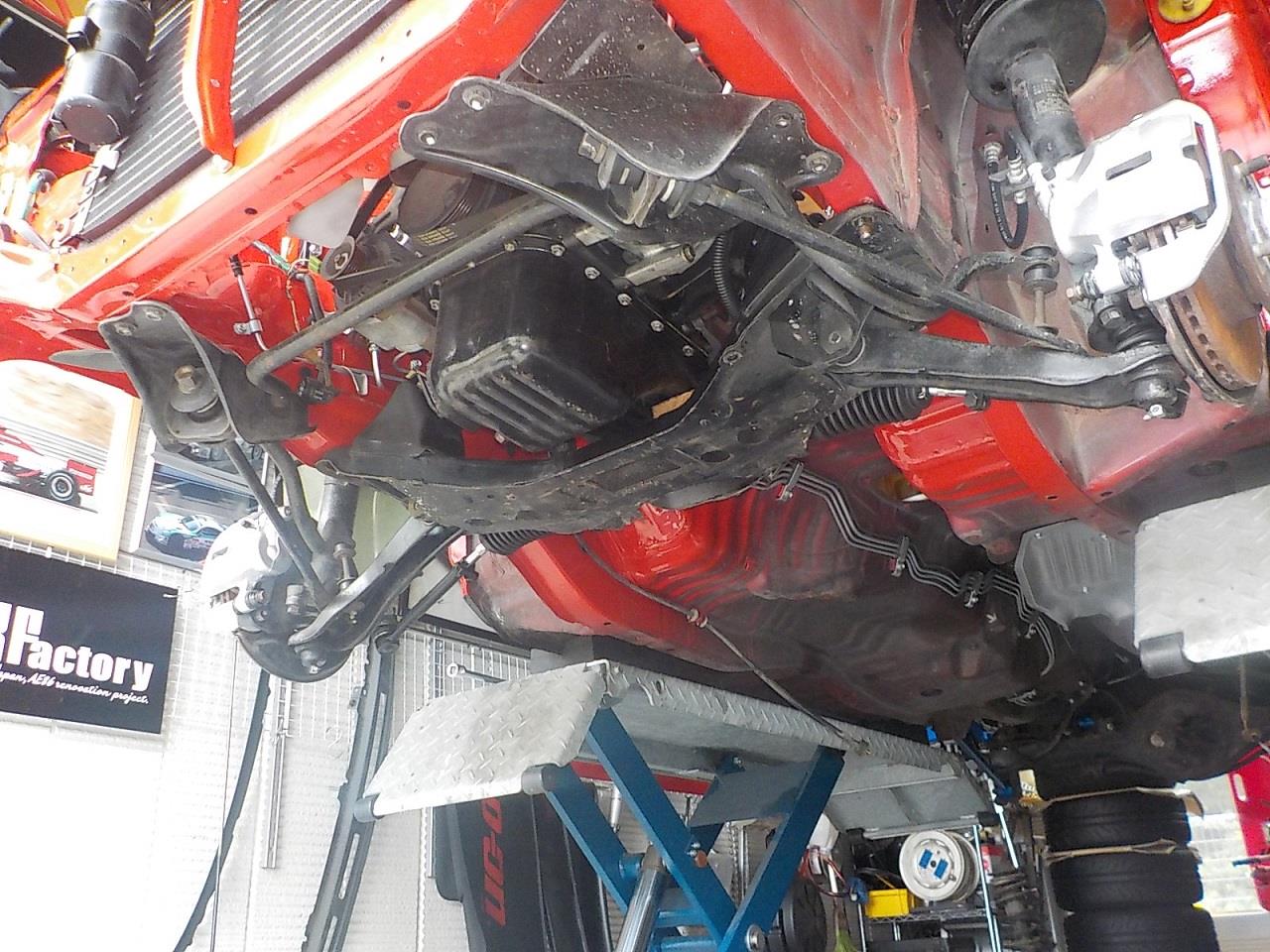

エンジンマウントを交換し、エンジン搭載します。

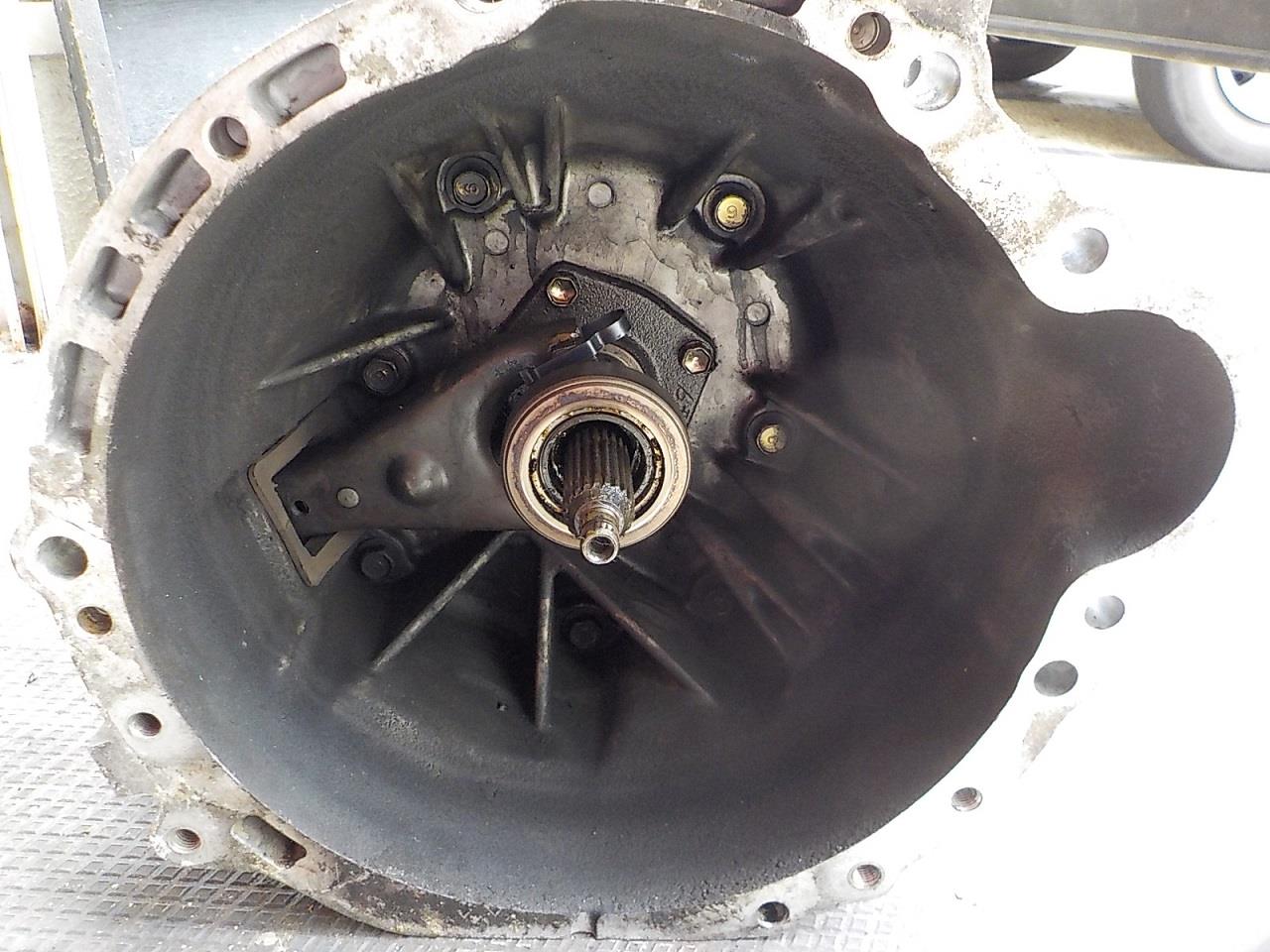

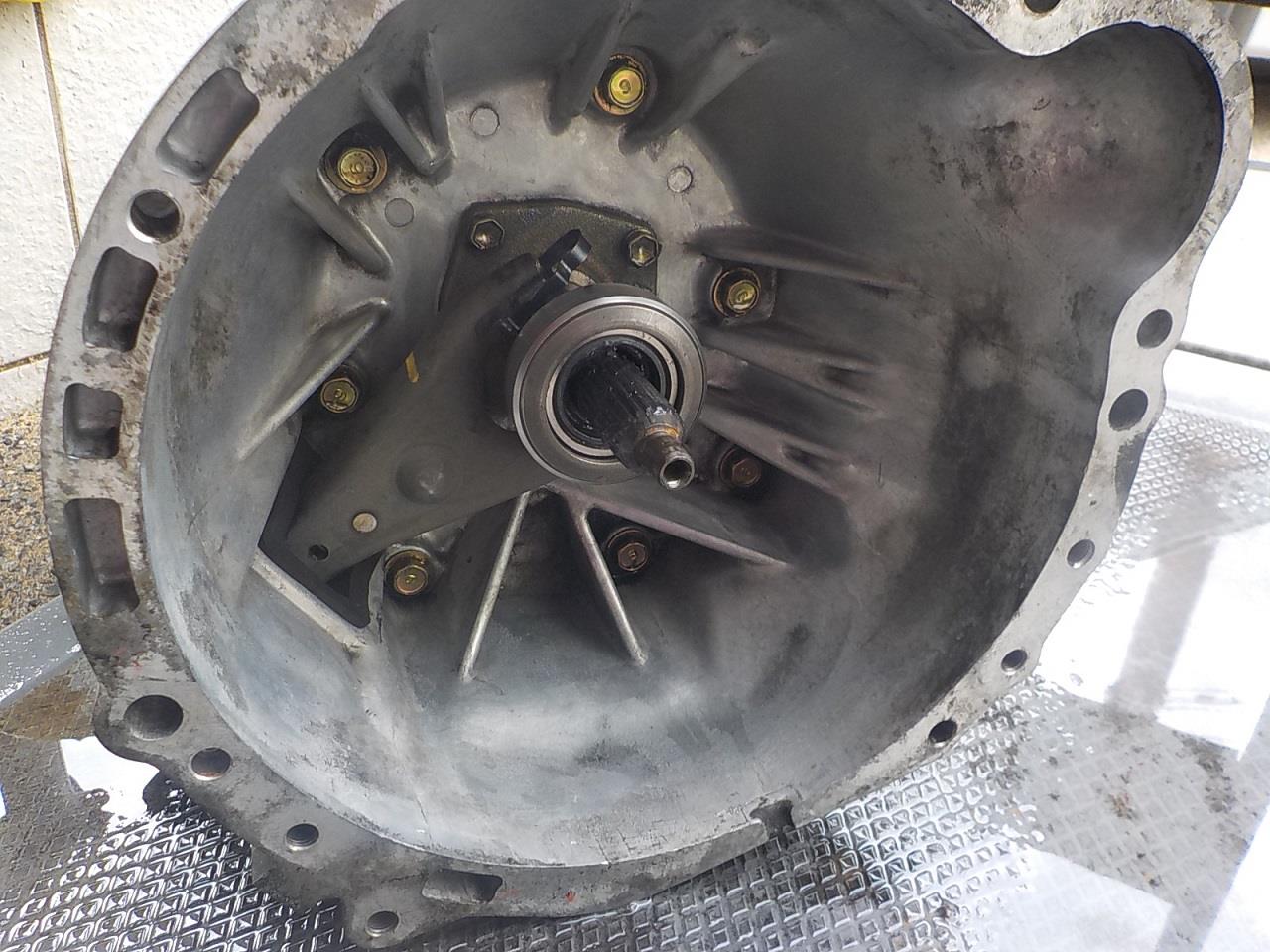

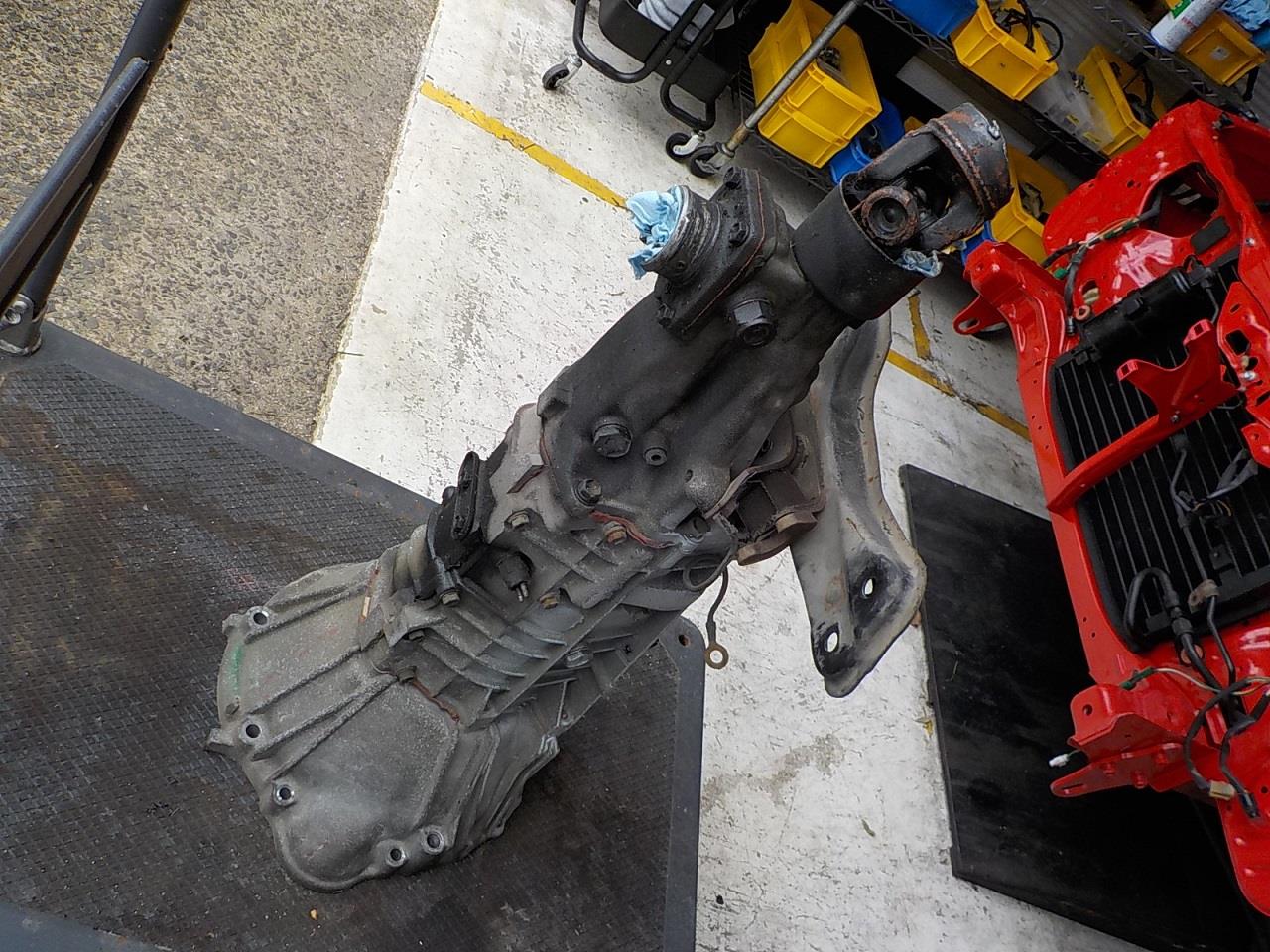

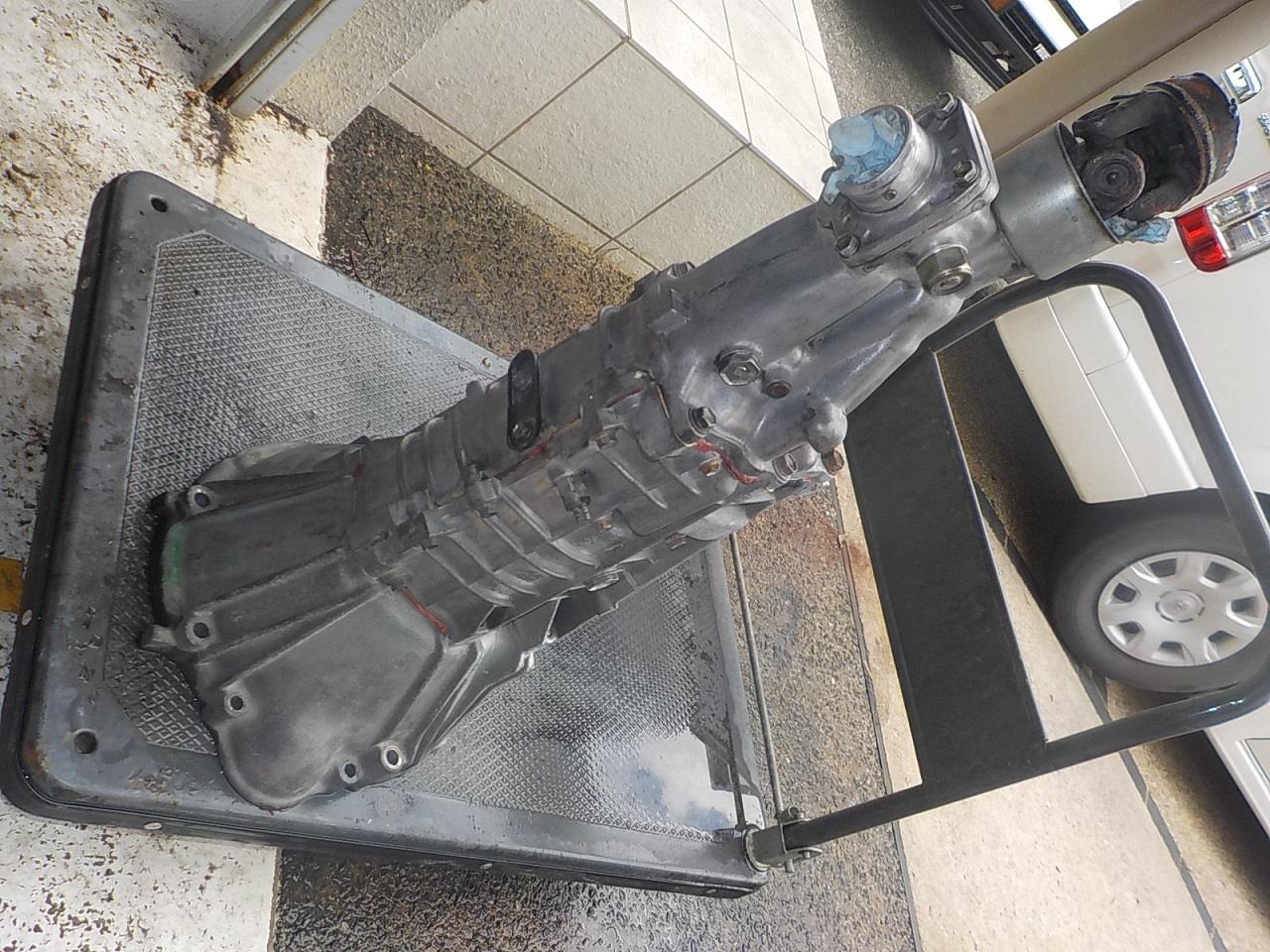

ミッションです。

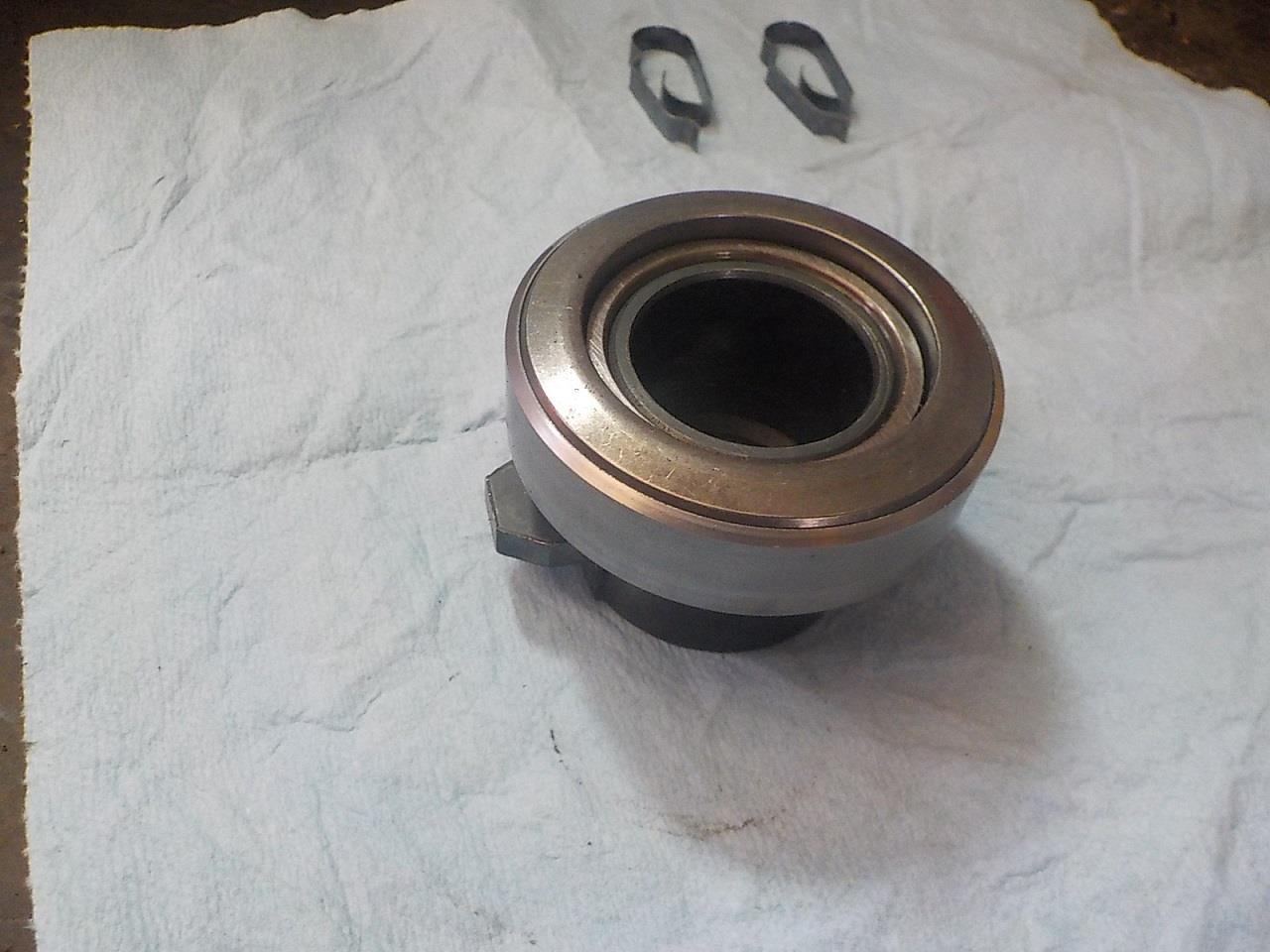

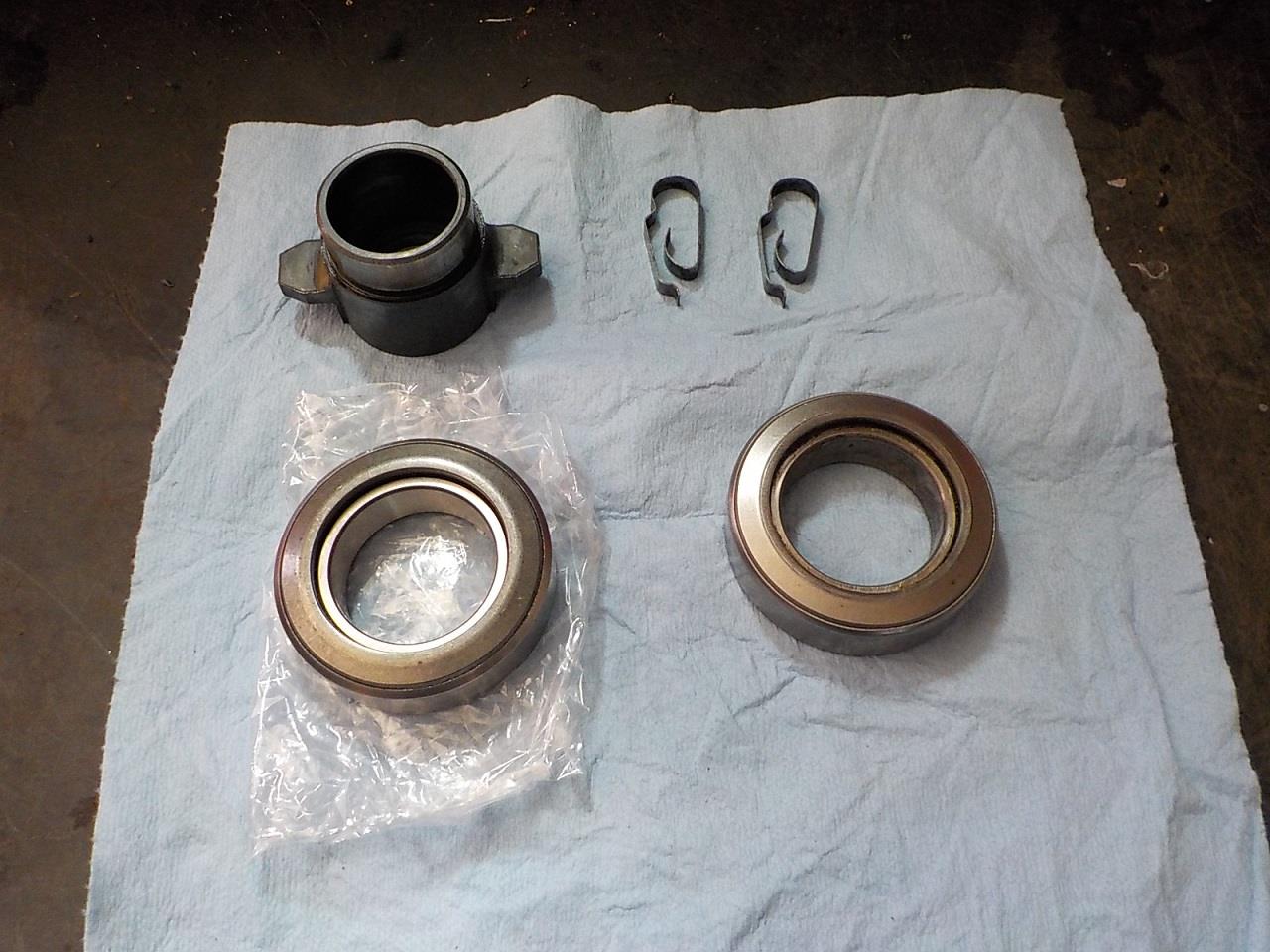

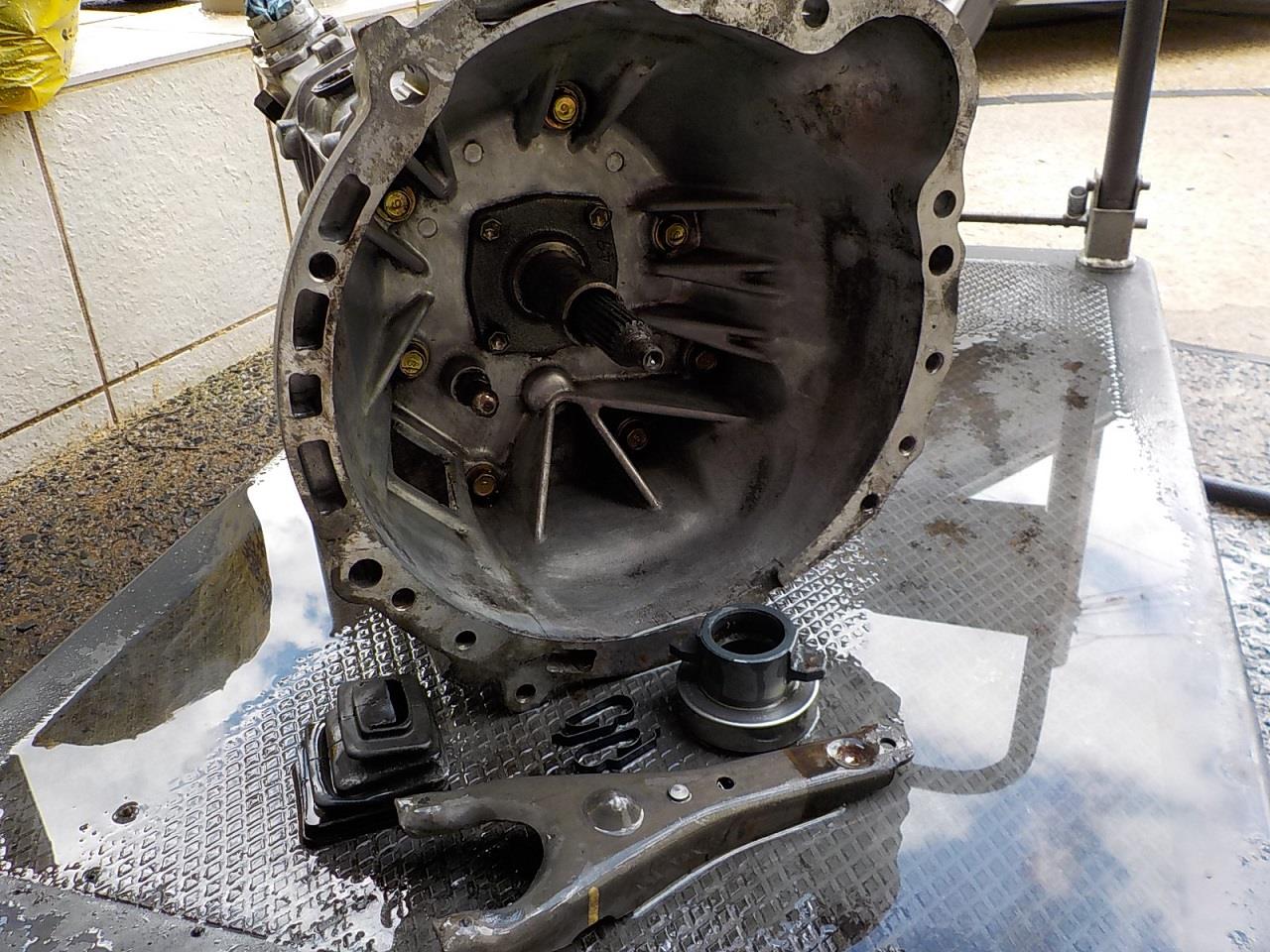

レリーズベアリング交換しますので、取外し後洗浄します。

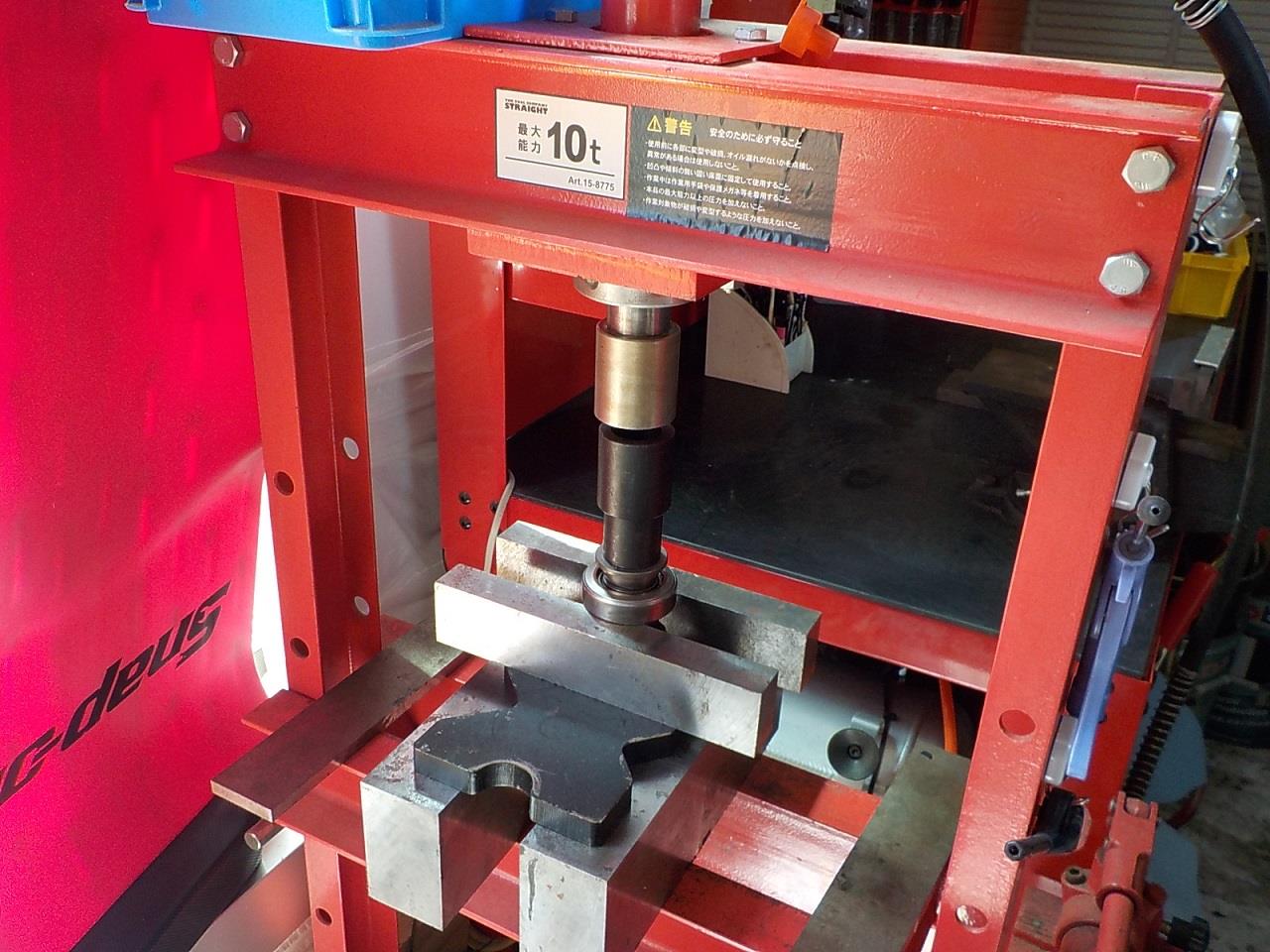

取外したレリーズハブからプレスでベアリングを取外します。




分解完了です。




レリーズハブにベアリングを組付けます。




グリースアップを行いながらレリーズハブを組付けます。




ミッションケースの洗浄も完了です。

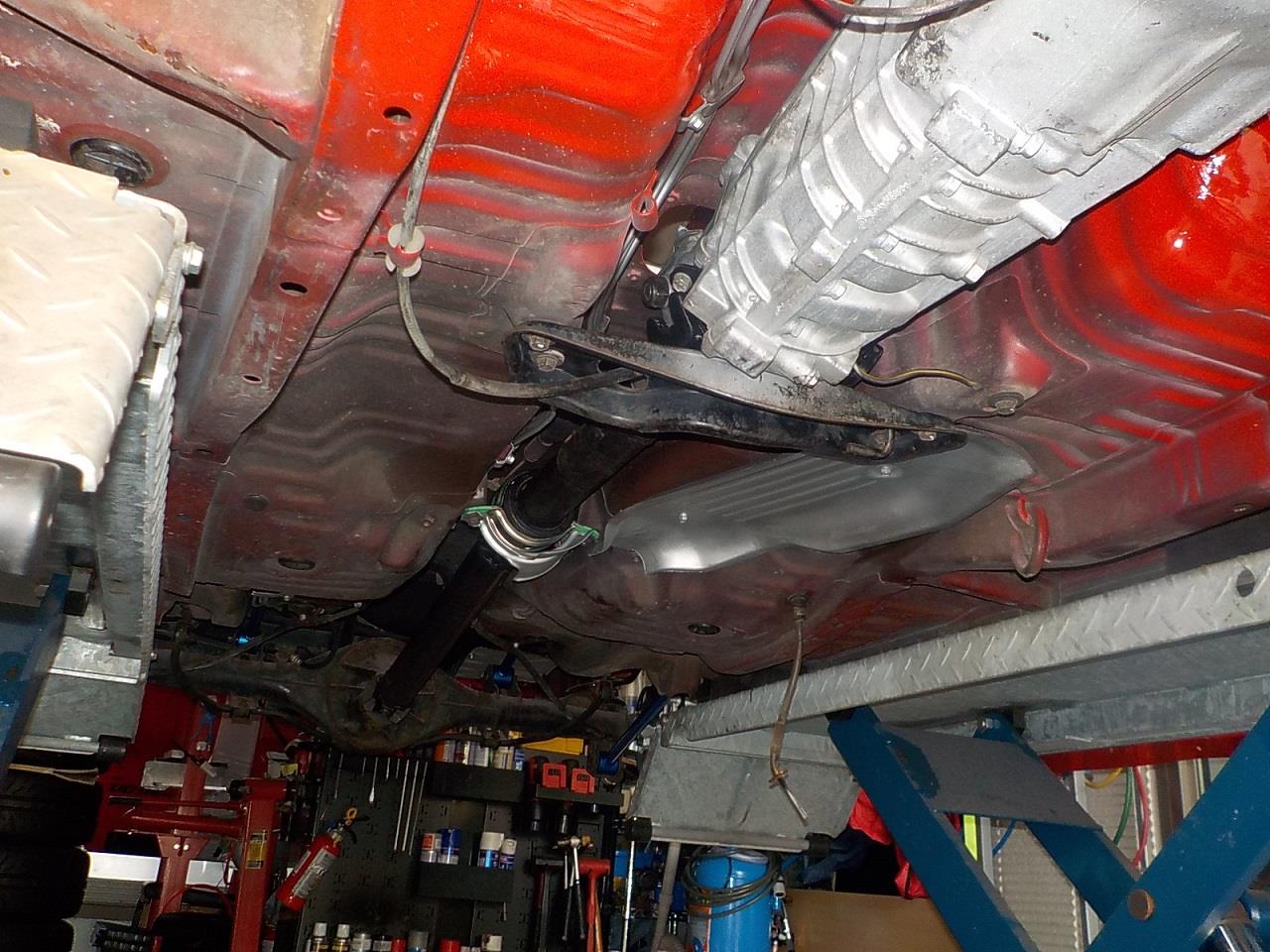

ミッションマウントを交換しました。

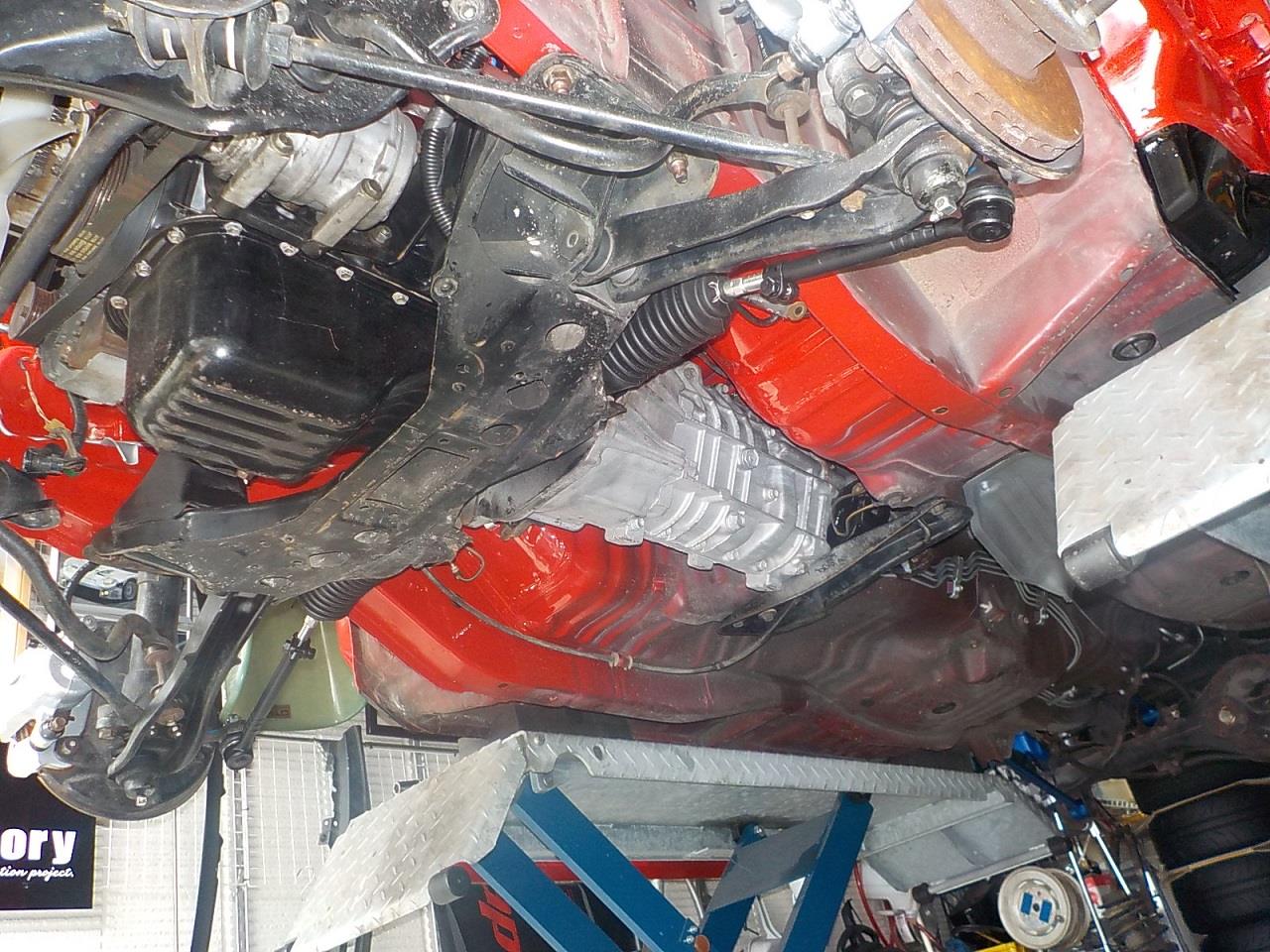

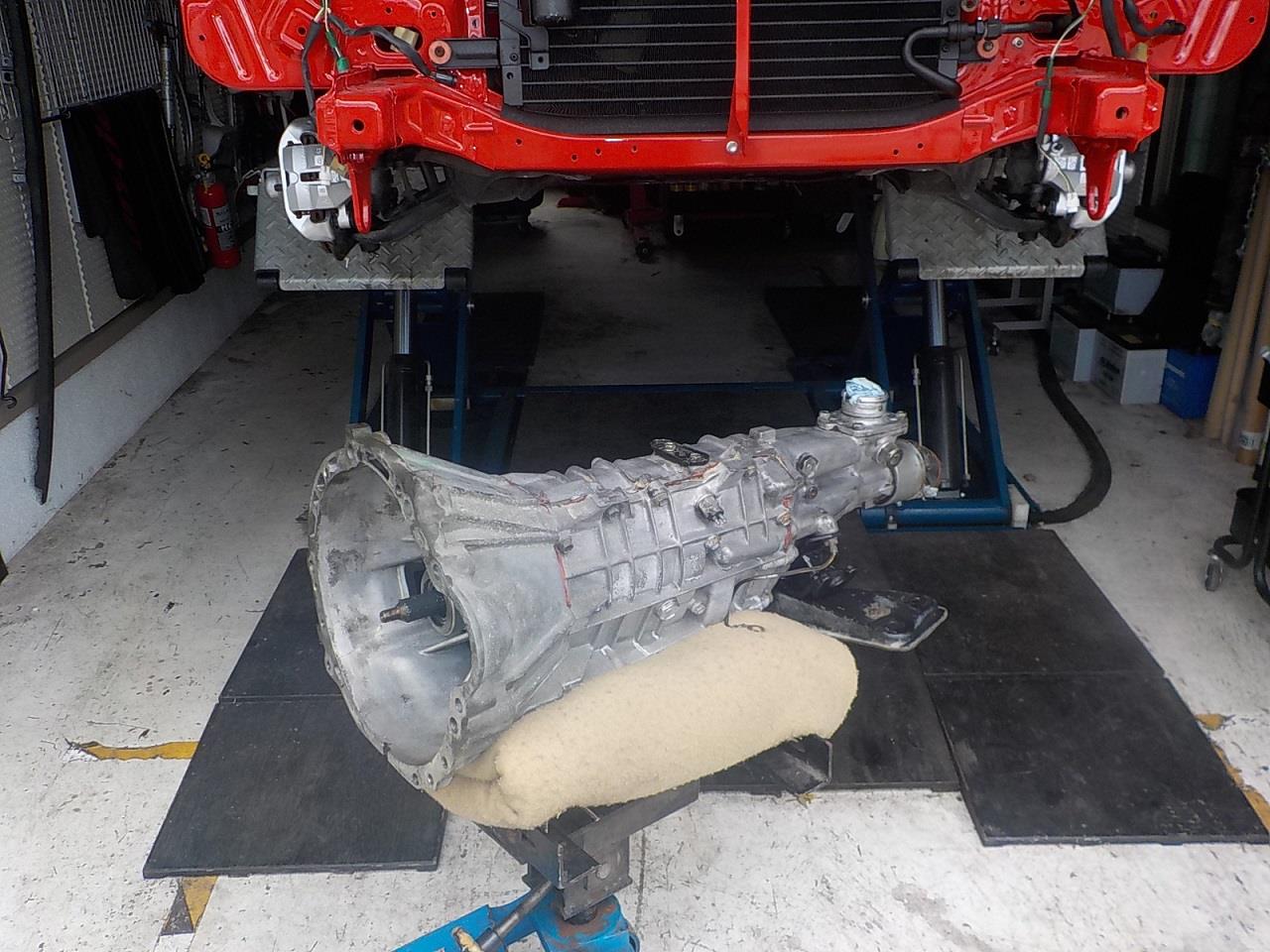

ミッションを車両に搭載します。

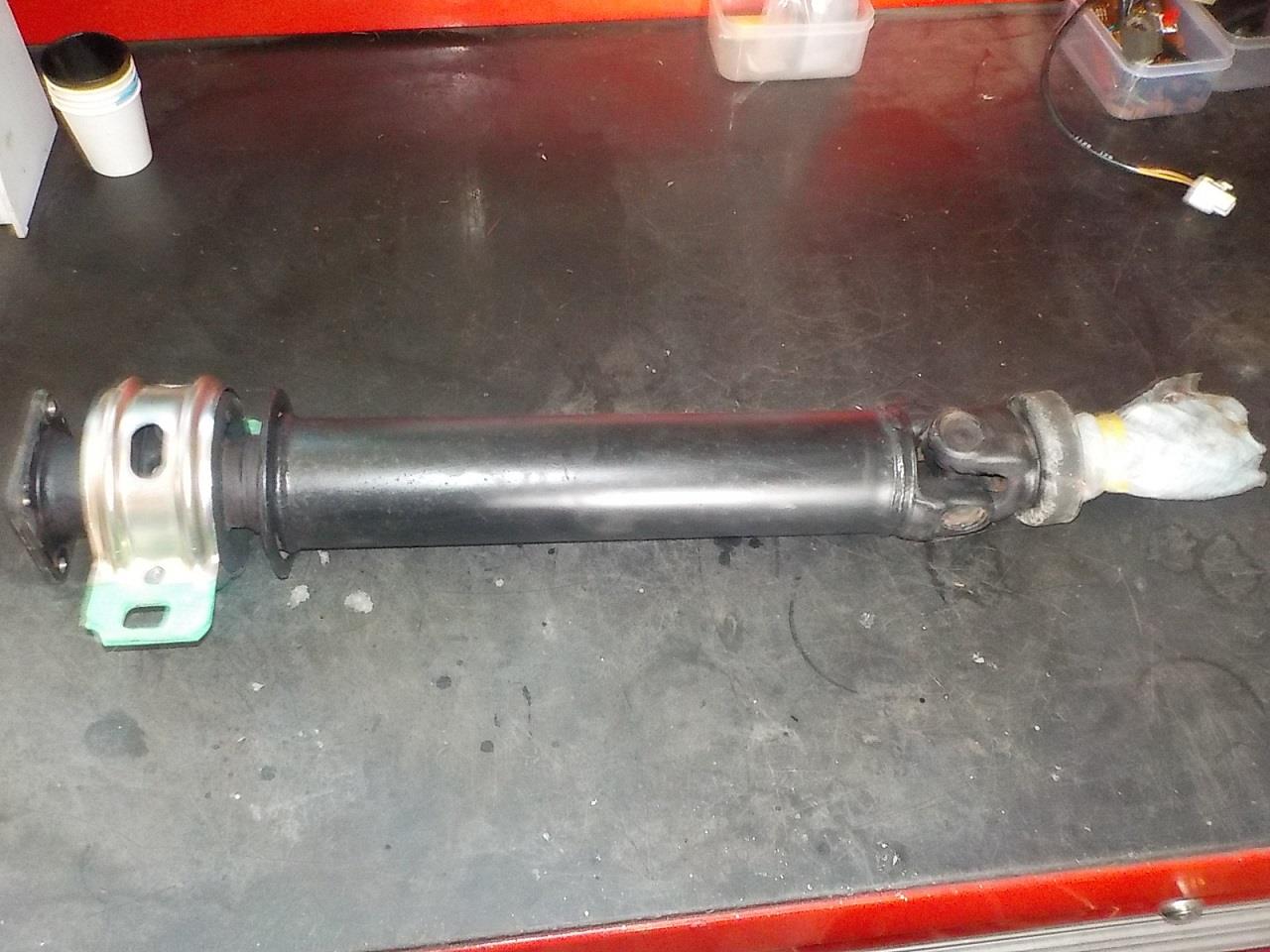

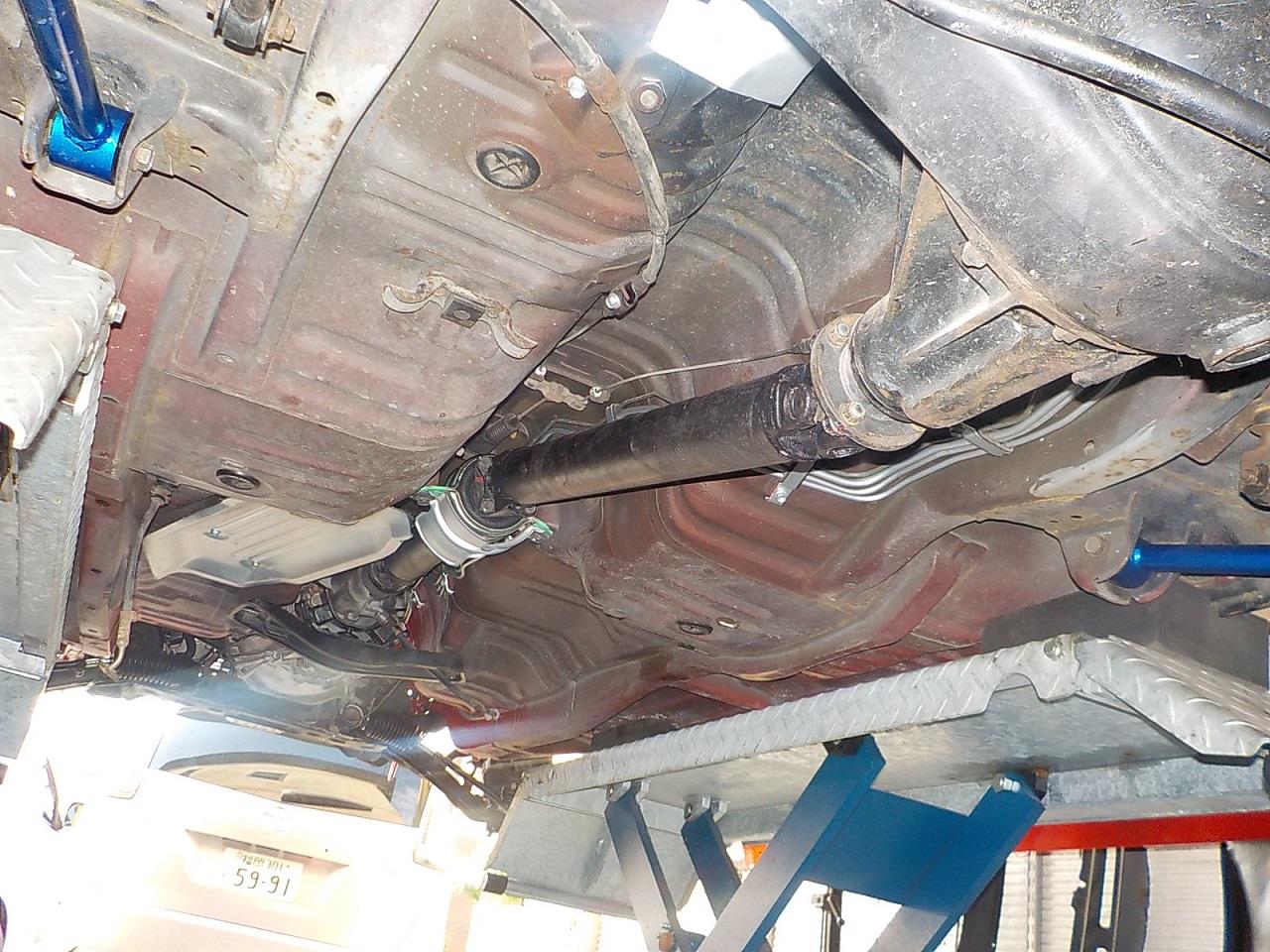

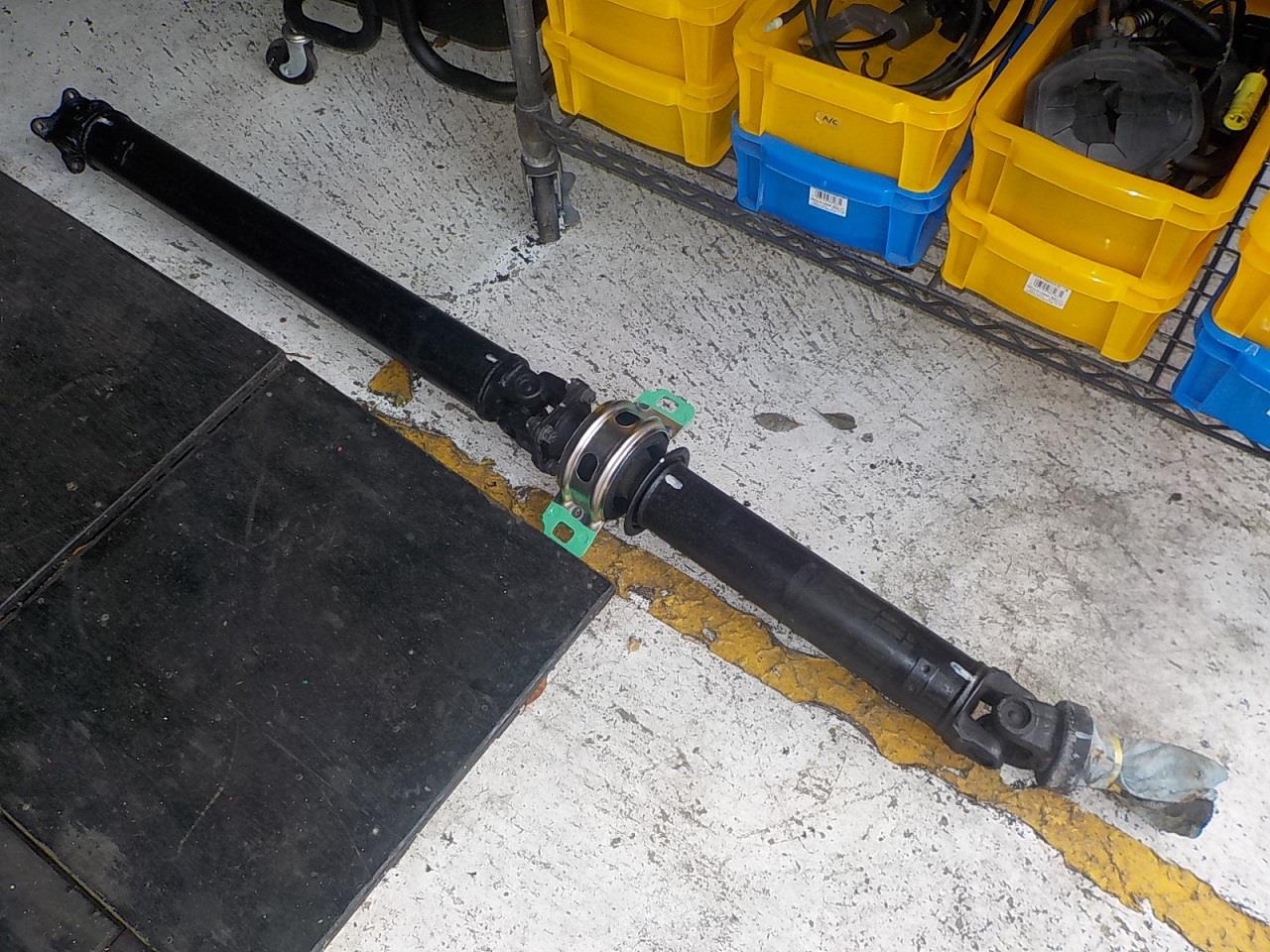

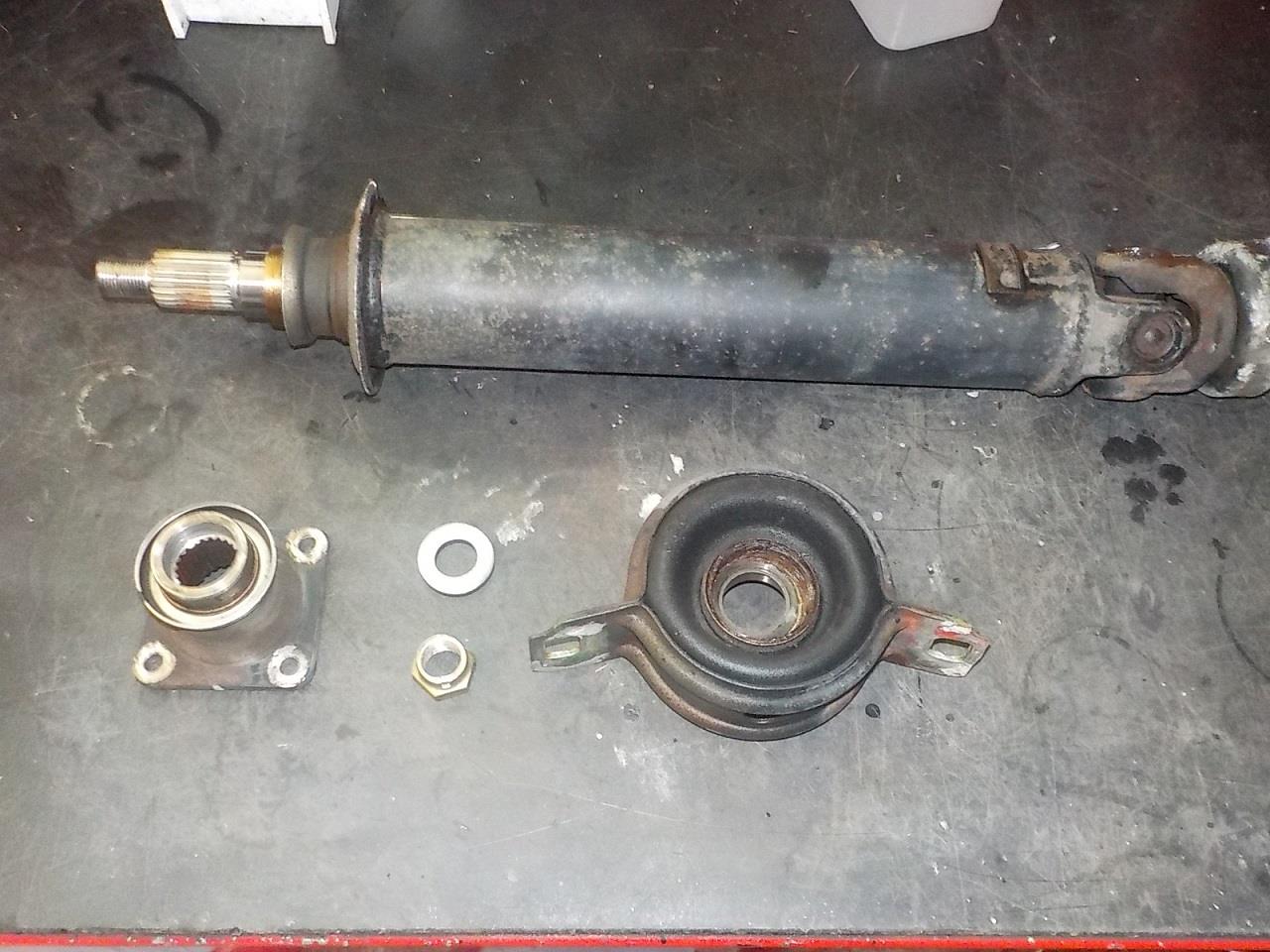

続いてはプロペラシャフトのセンターベアリングを交換します。




分解完了です。



センターベアリングです。

ゴム製のブッシュが変形して芯ズレしていました。




組付け完了です。







車両搭載も完了しました。






続いてはラジエターを搭載して冷却水配管を接続します。

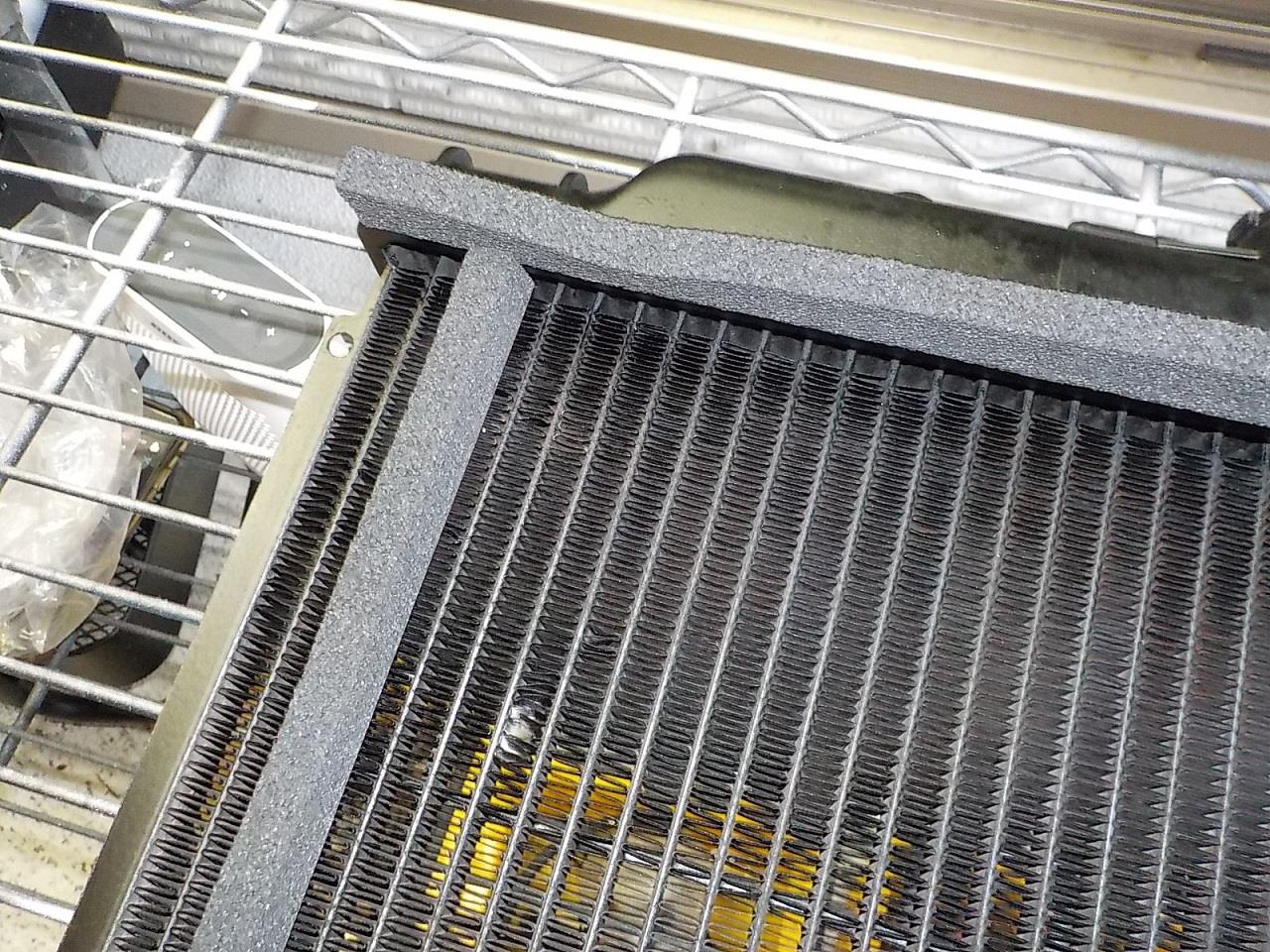

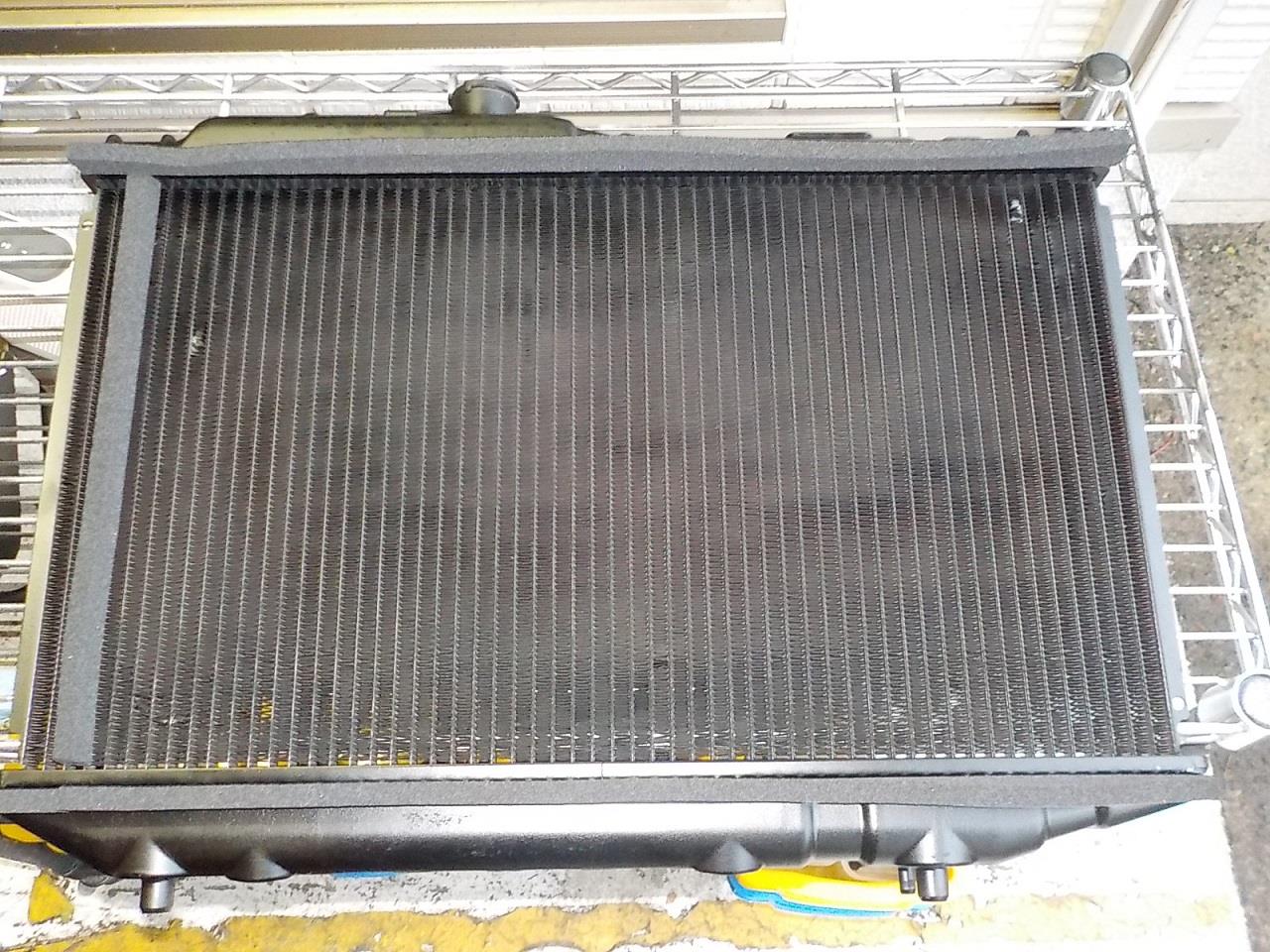

先日塗装したラジエターに高耐久スポンジを貼付けます。

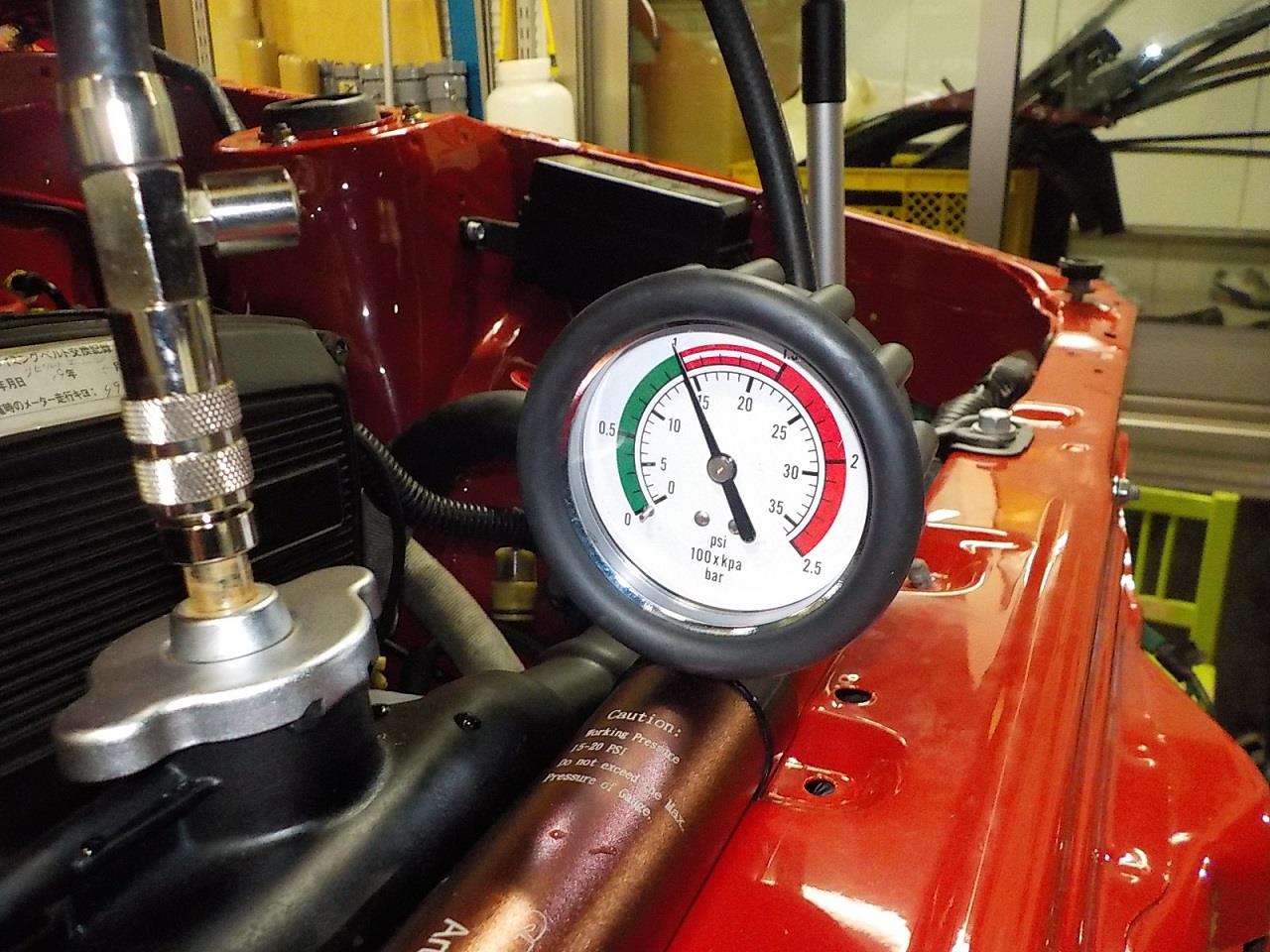

冷却水配管をすべて接続し、保圧試験を行います。






保圧OKです！

今回はエンジン搭載前の最後の作業です。

ステアリングシャフトを組付けます。

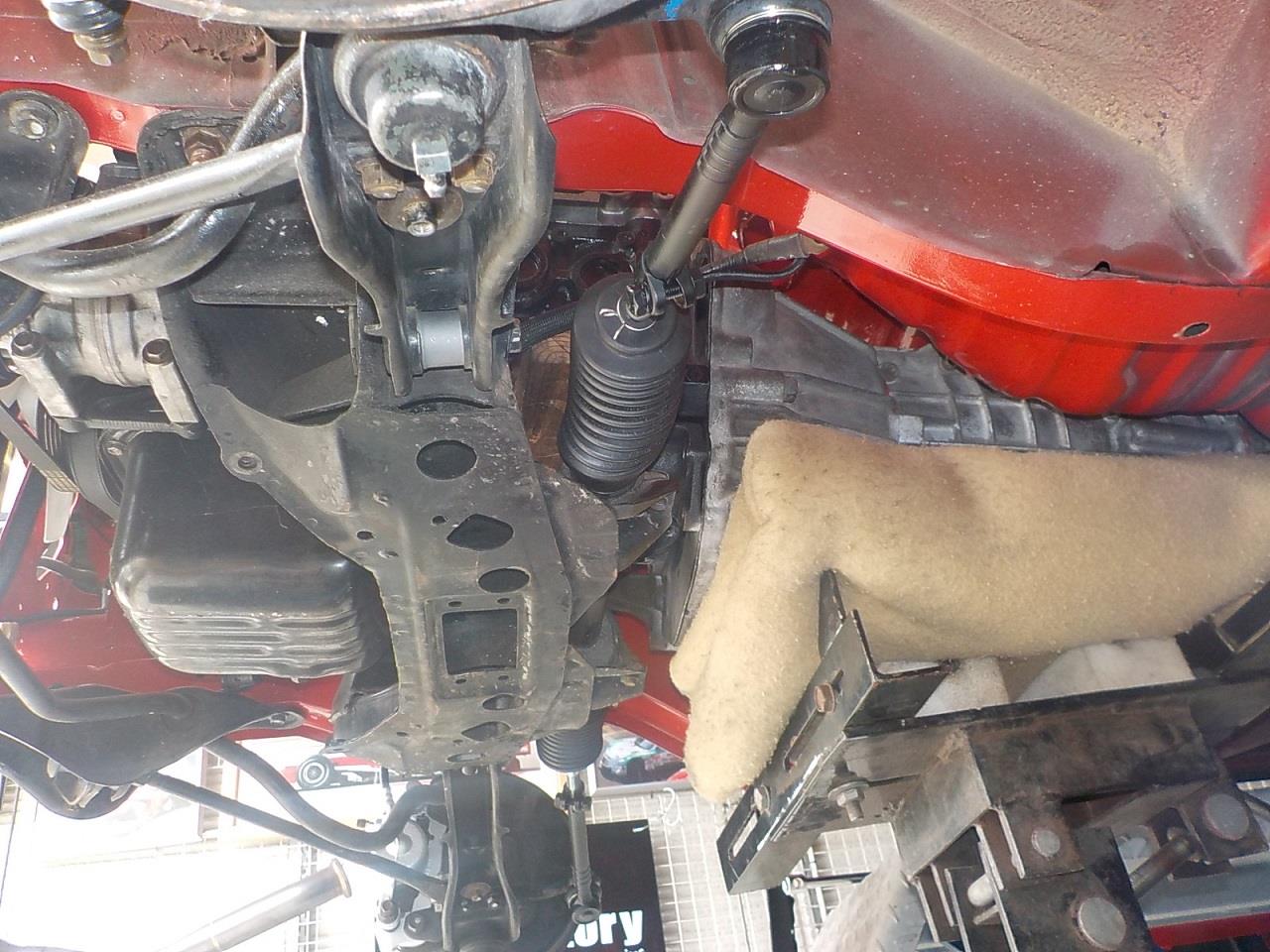

エンジンルーム側は、ステアリングシャフトとステアリングラックを組付けます。




室内側はインパネのリンフォースとステアリングシャフトを組付けます。

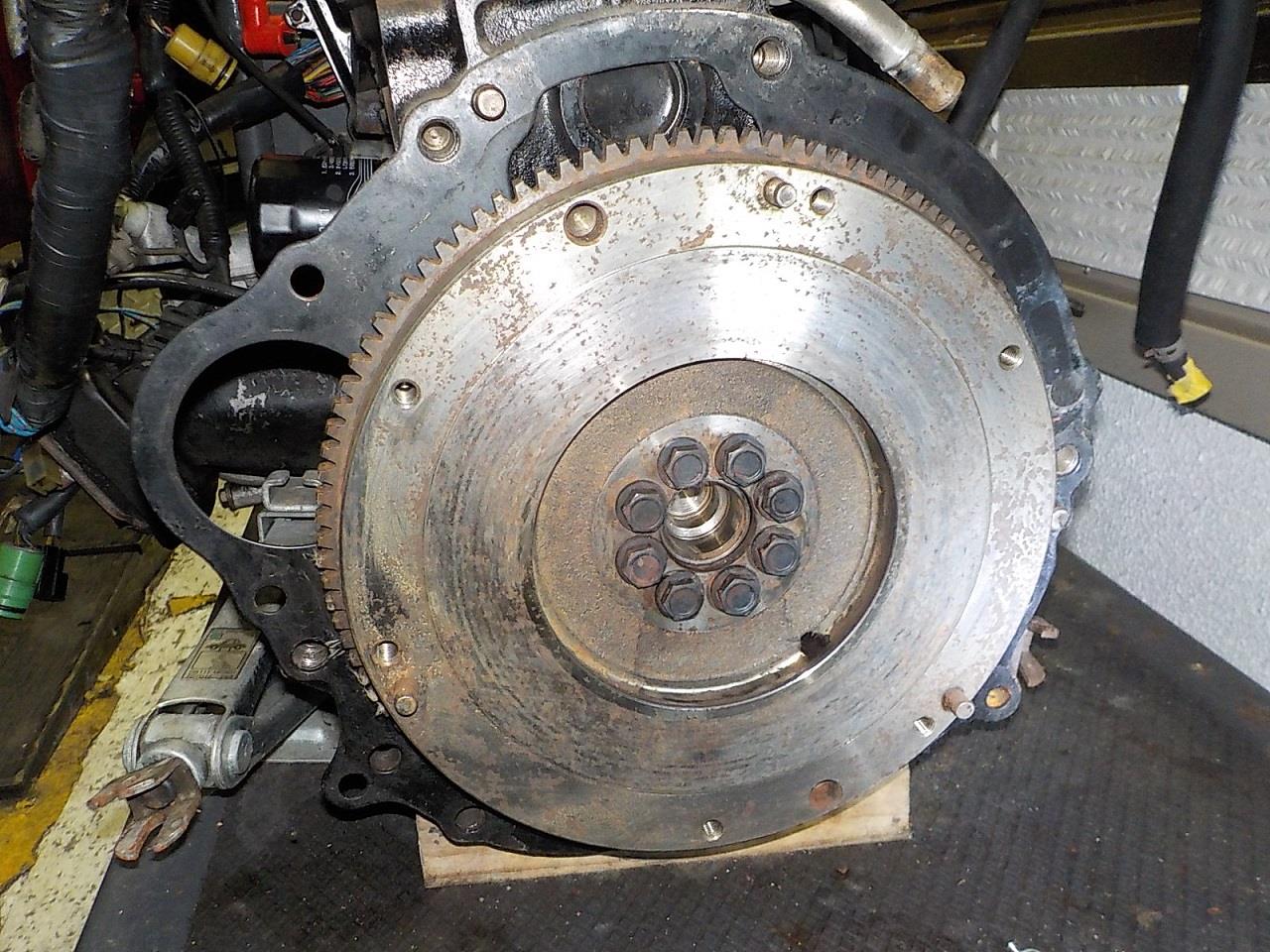

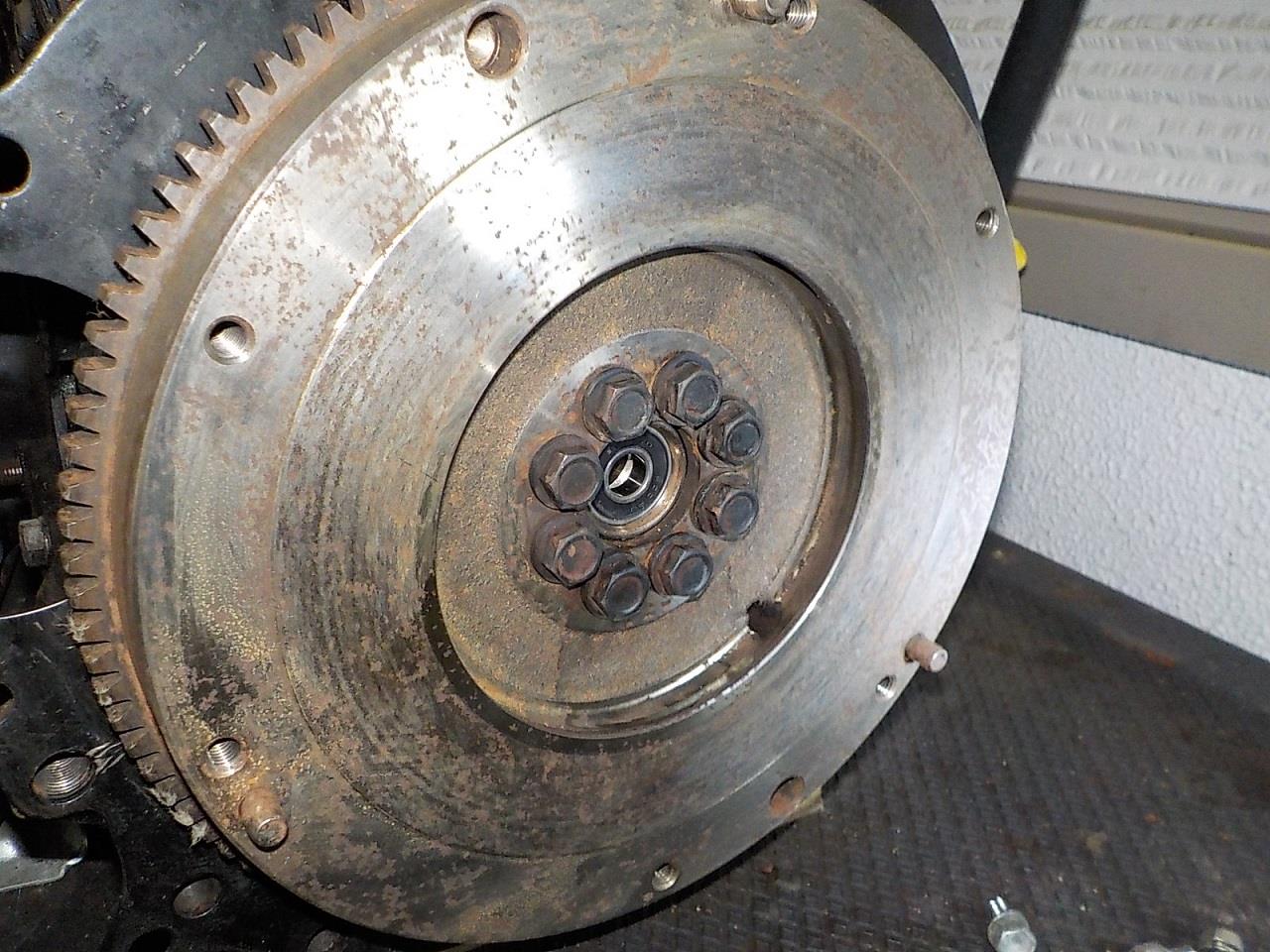

続いてはパイロットベアリングの交換です。

パイロットベアリングを取外します。

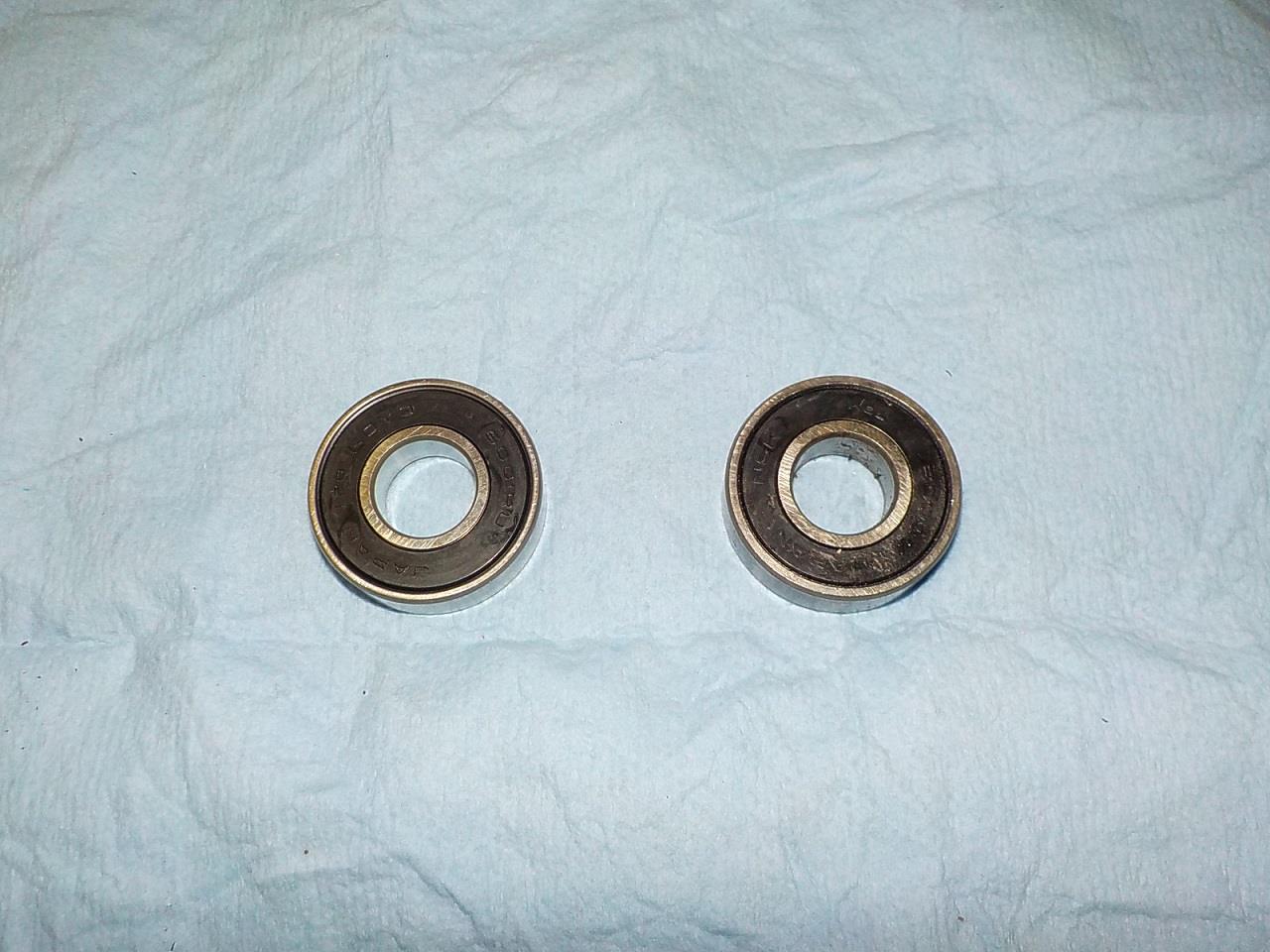

取外したパイロットベアリングと交換部品です。




パイロットベアリングを組付けます。

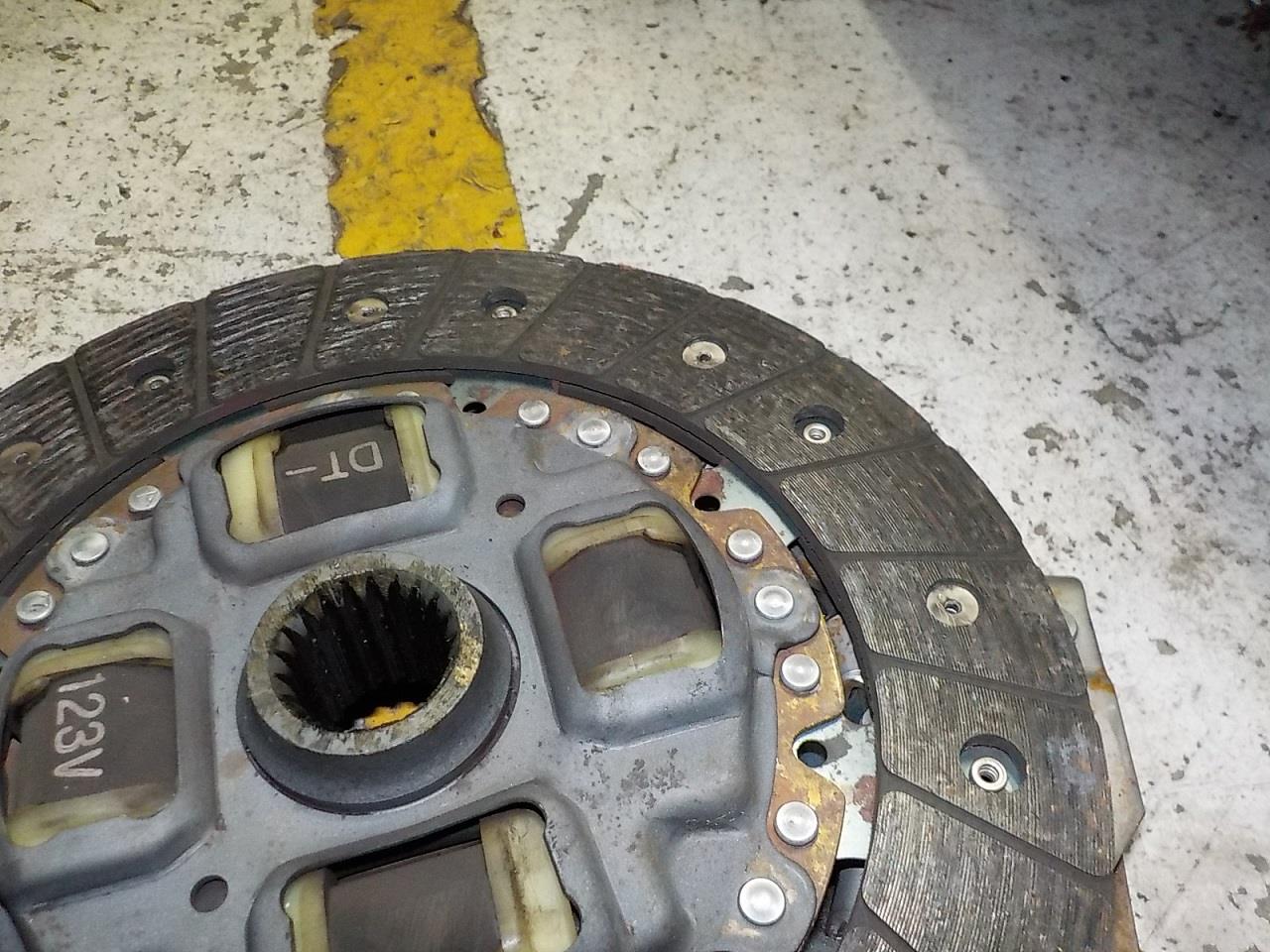

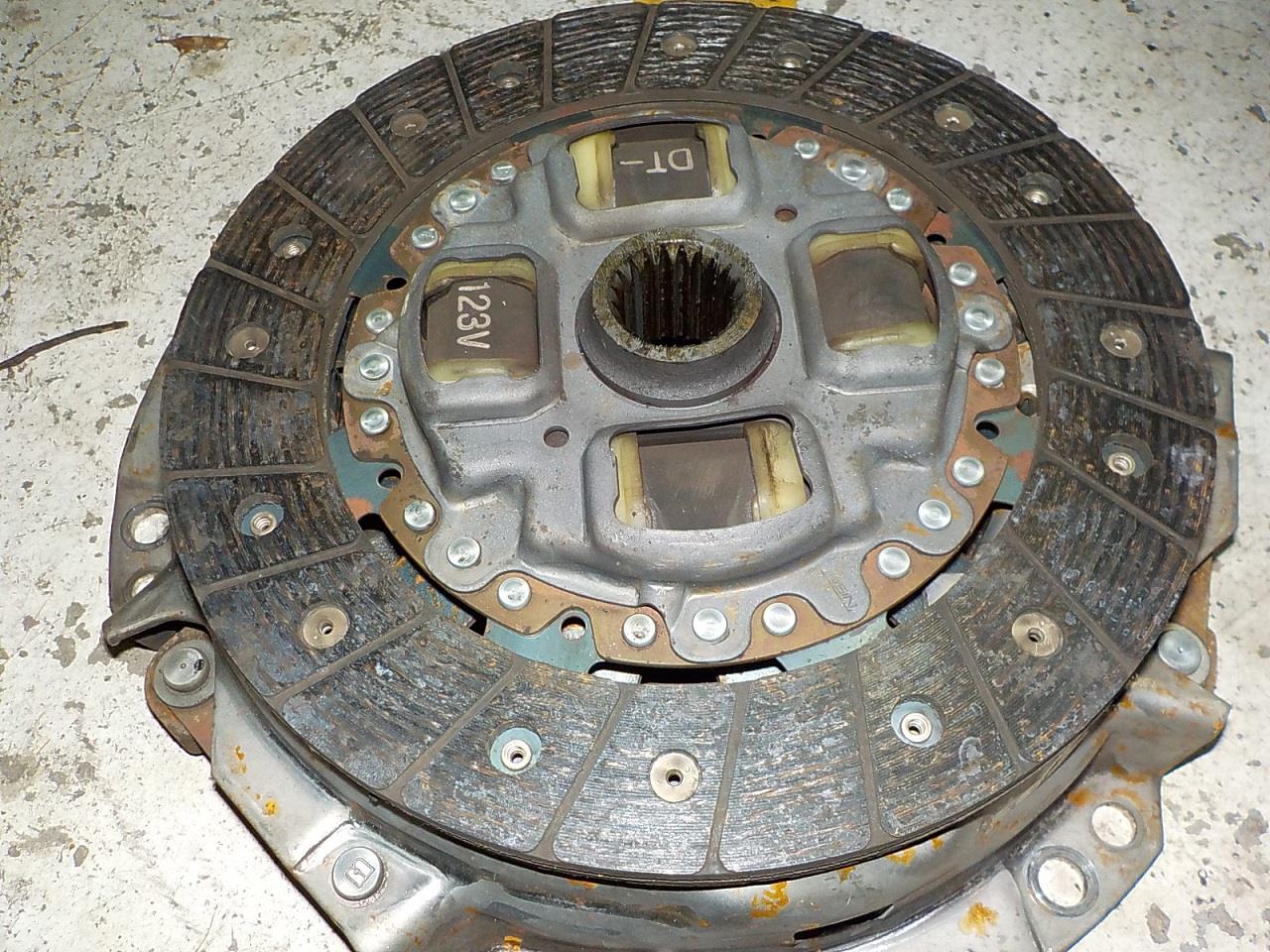

クラッチは再使用します。

摩耗状態も許容範囲です。

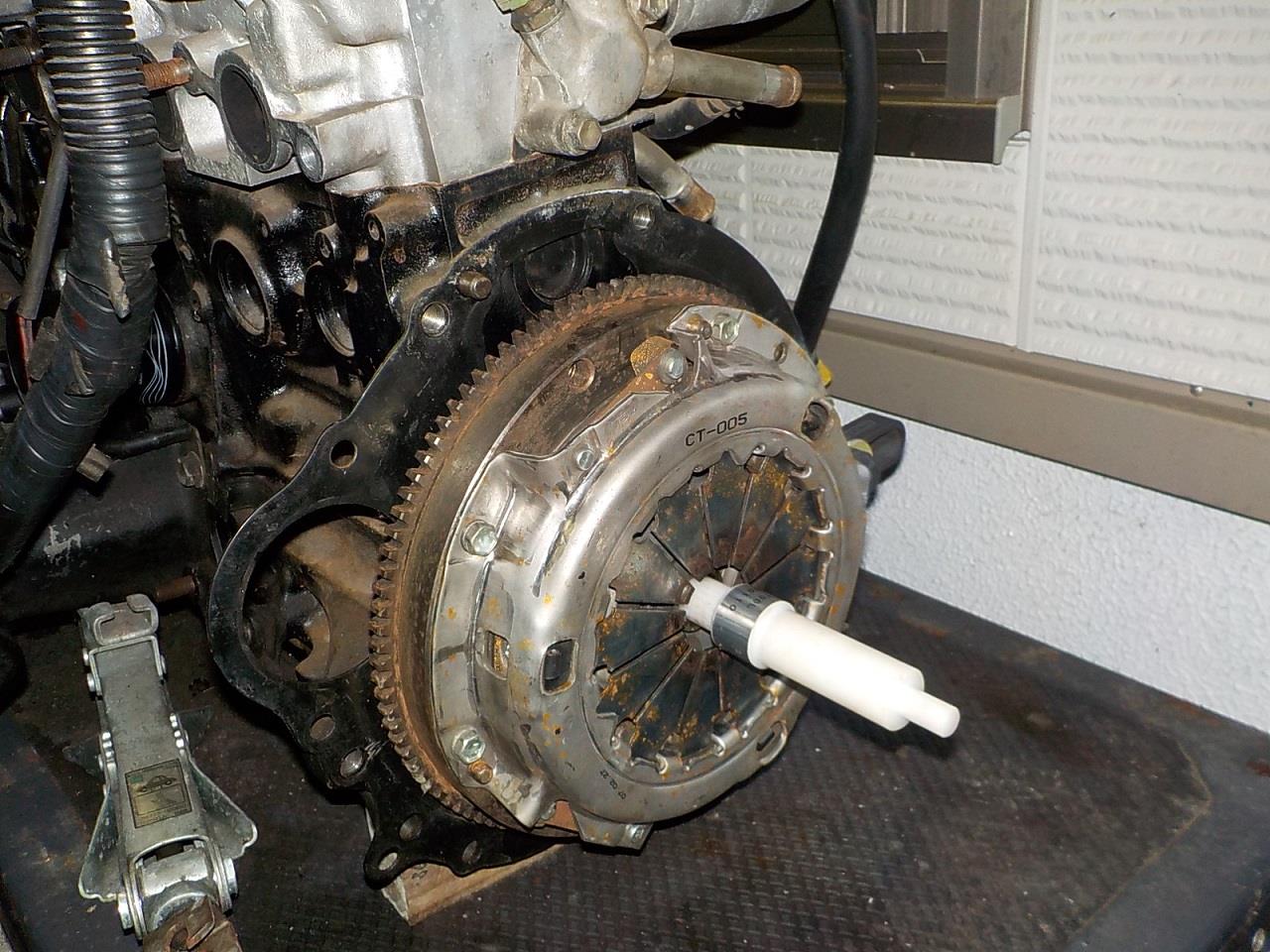

芯出しを行いながらクラッチディスクとカバーを組付けます。

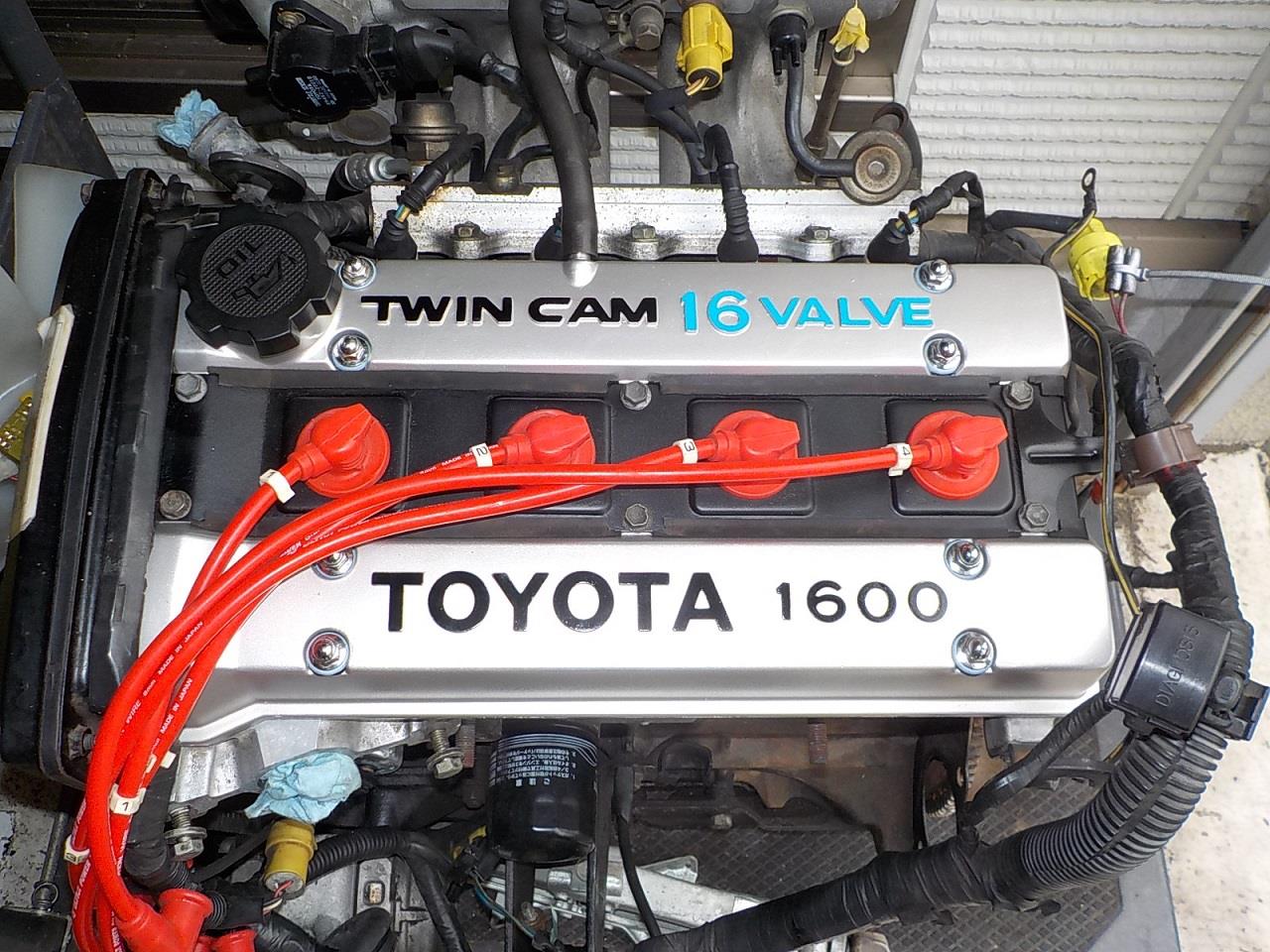

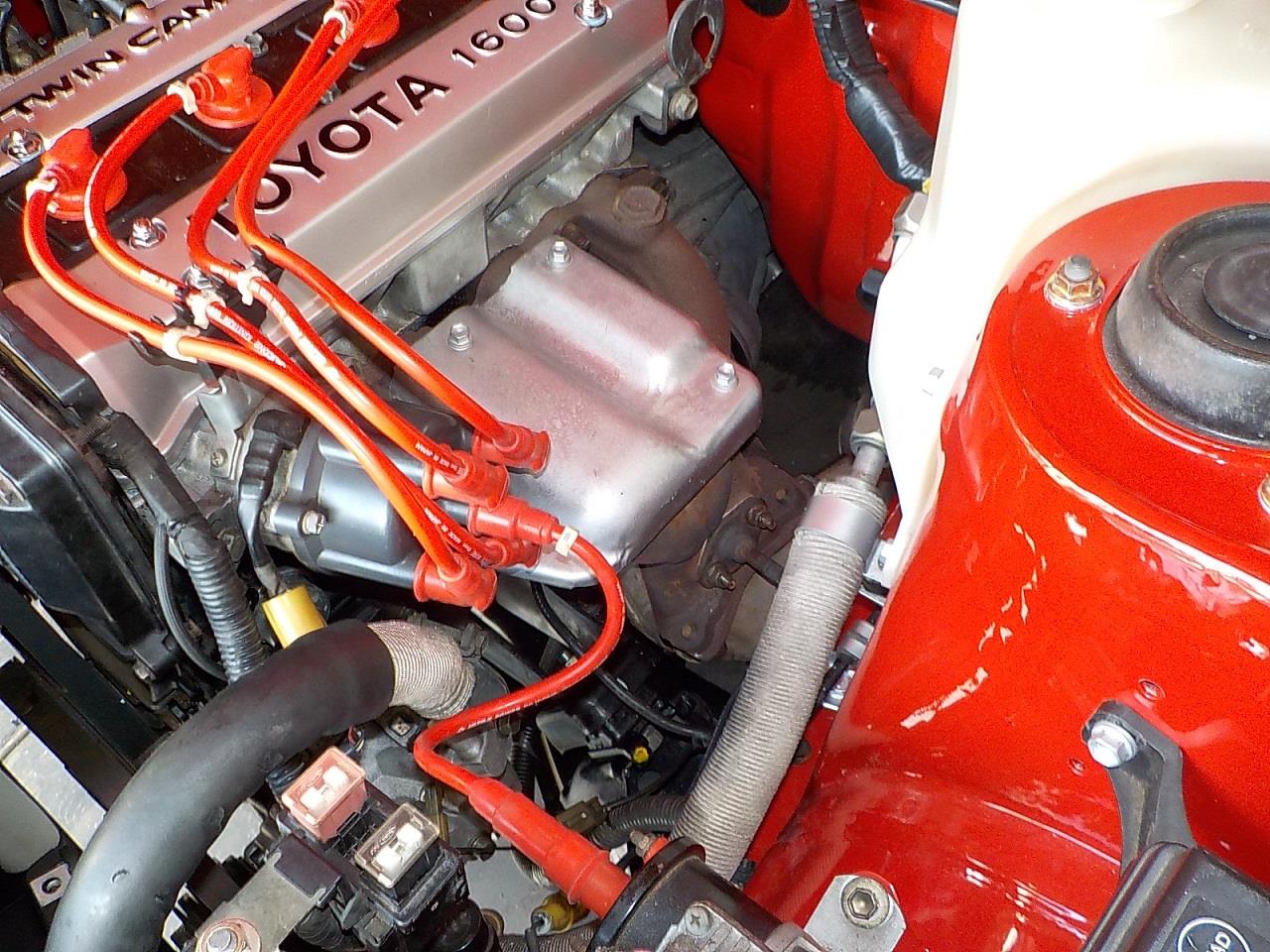

塗装したヘッドカバーを組付けてエンジンの準備完了です。

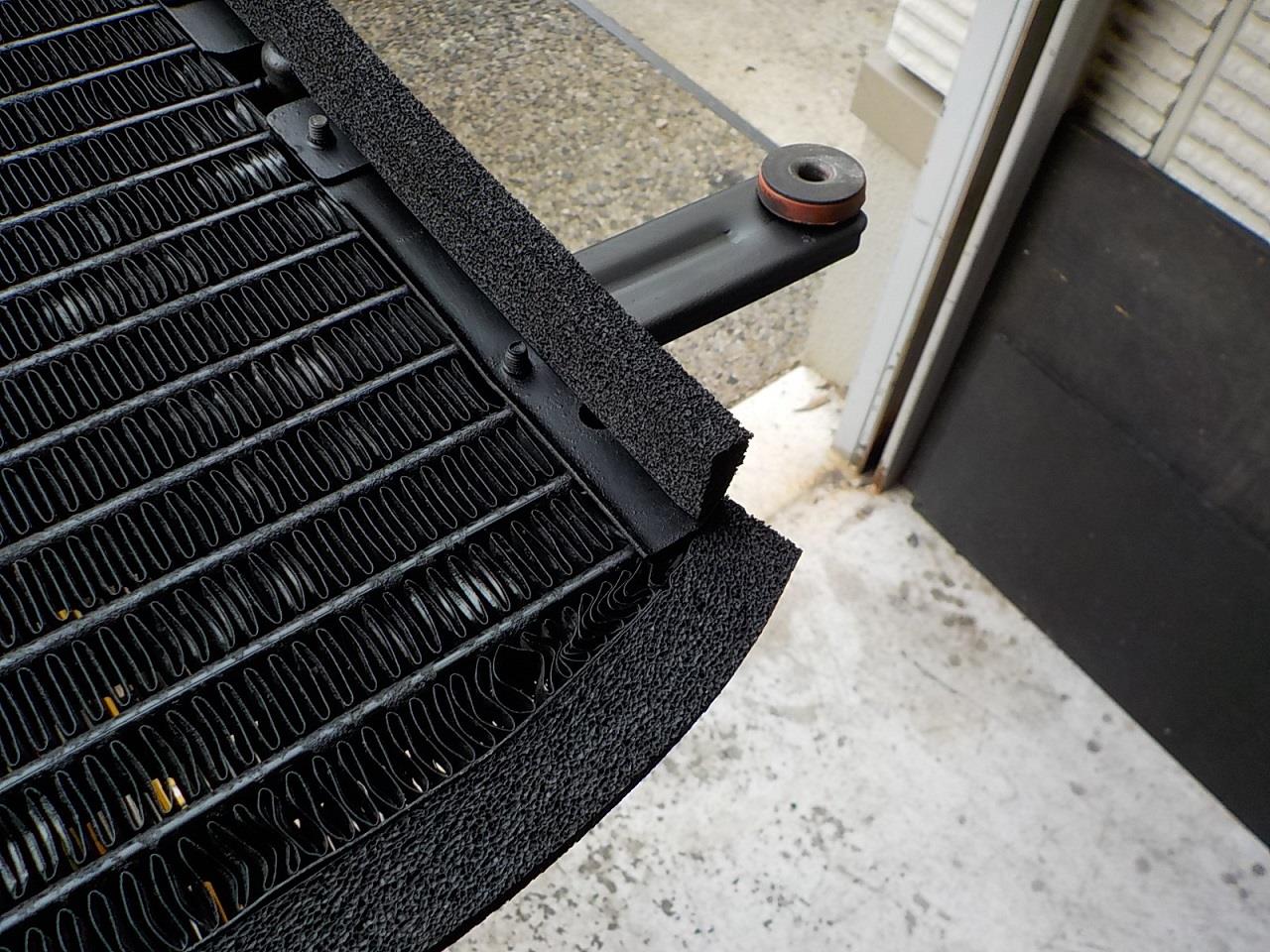

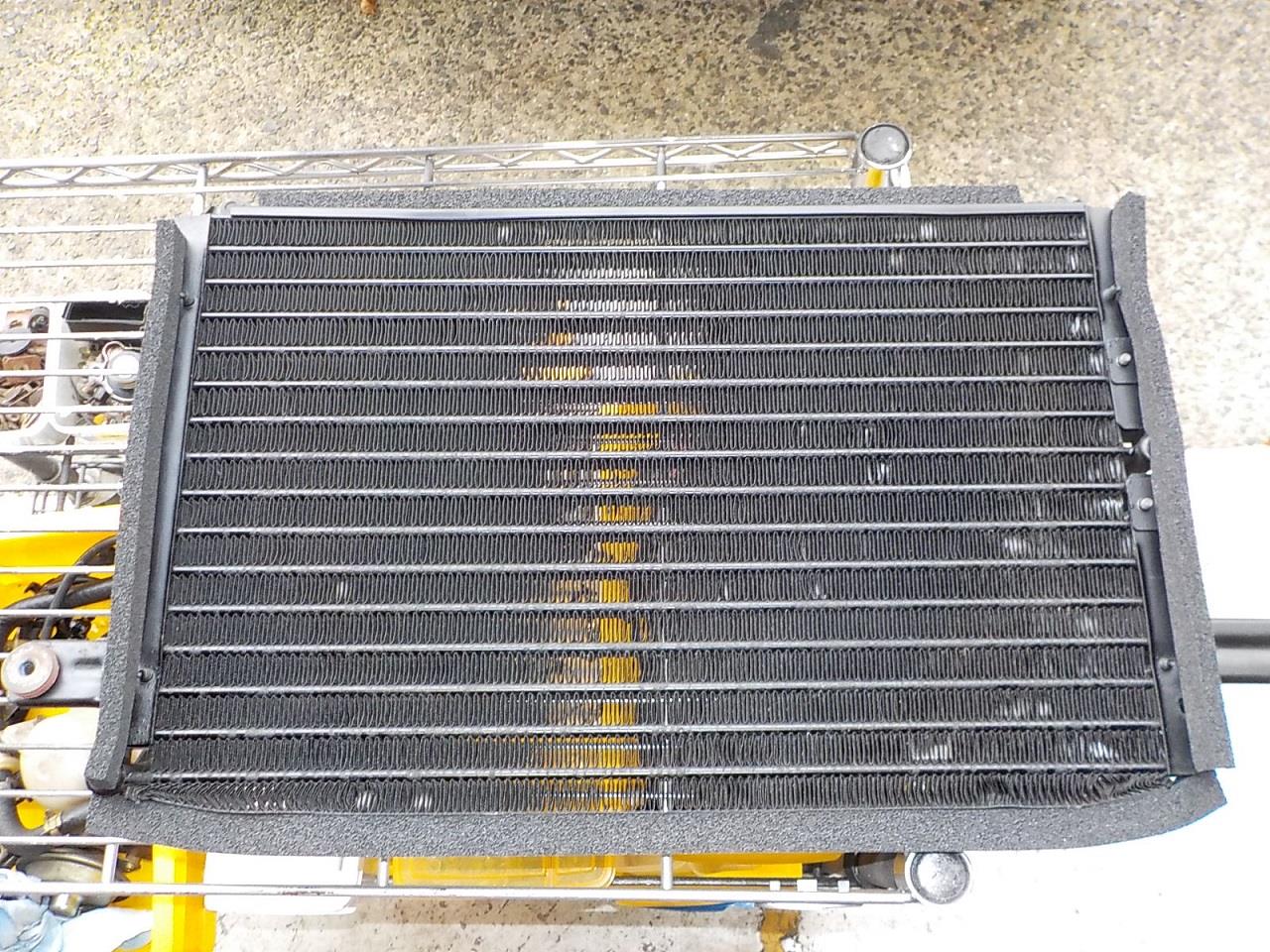

クーラーコンデンサーです。

再塗装後高耐久スポンジを貼付けます。

ノーマル状態ではスポンジの貼付はありませんが、冷却性能を向上することができます。

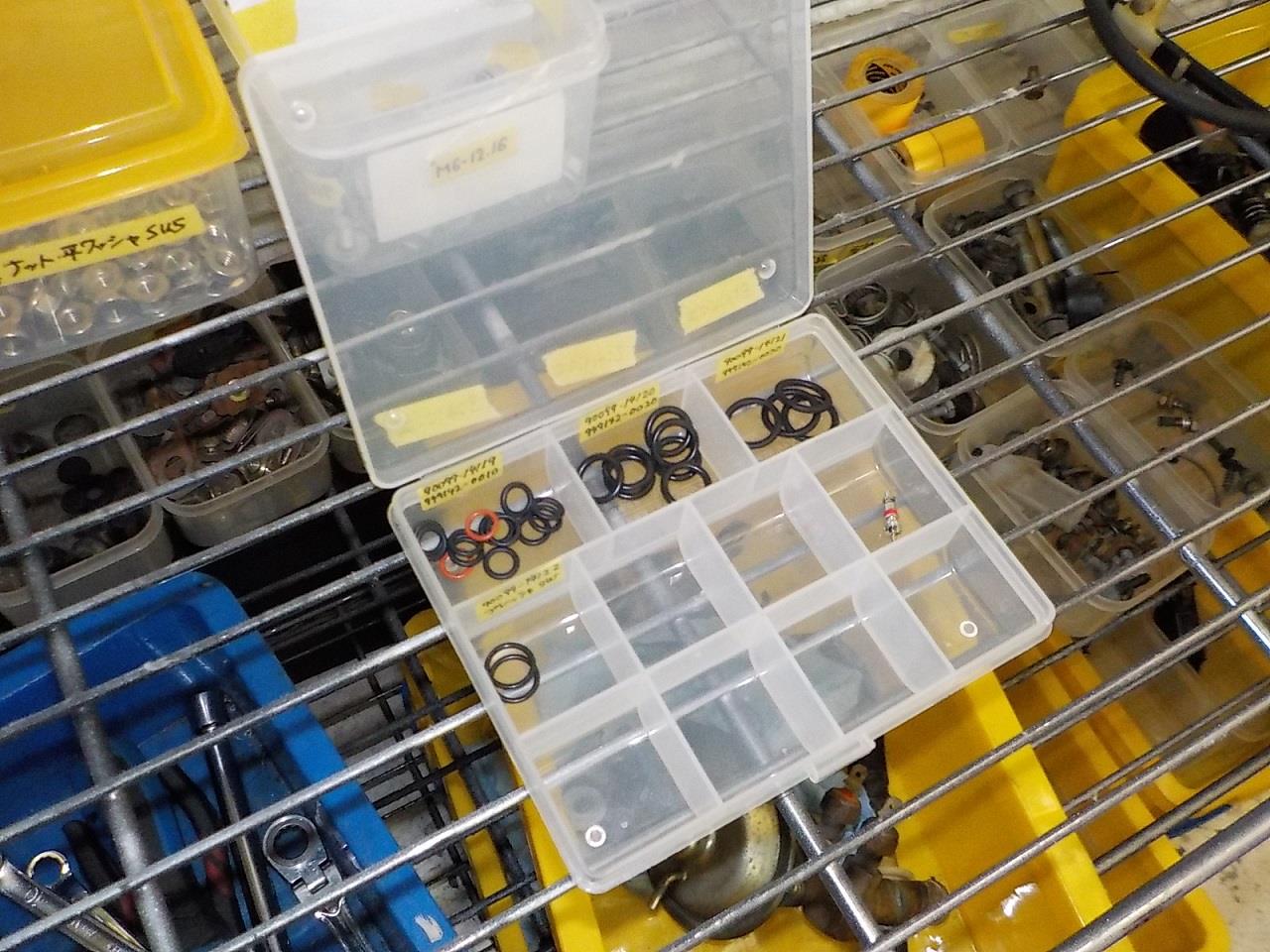

クーラー配管は清掃・Oリング交換後組付けます。

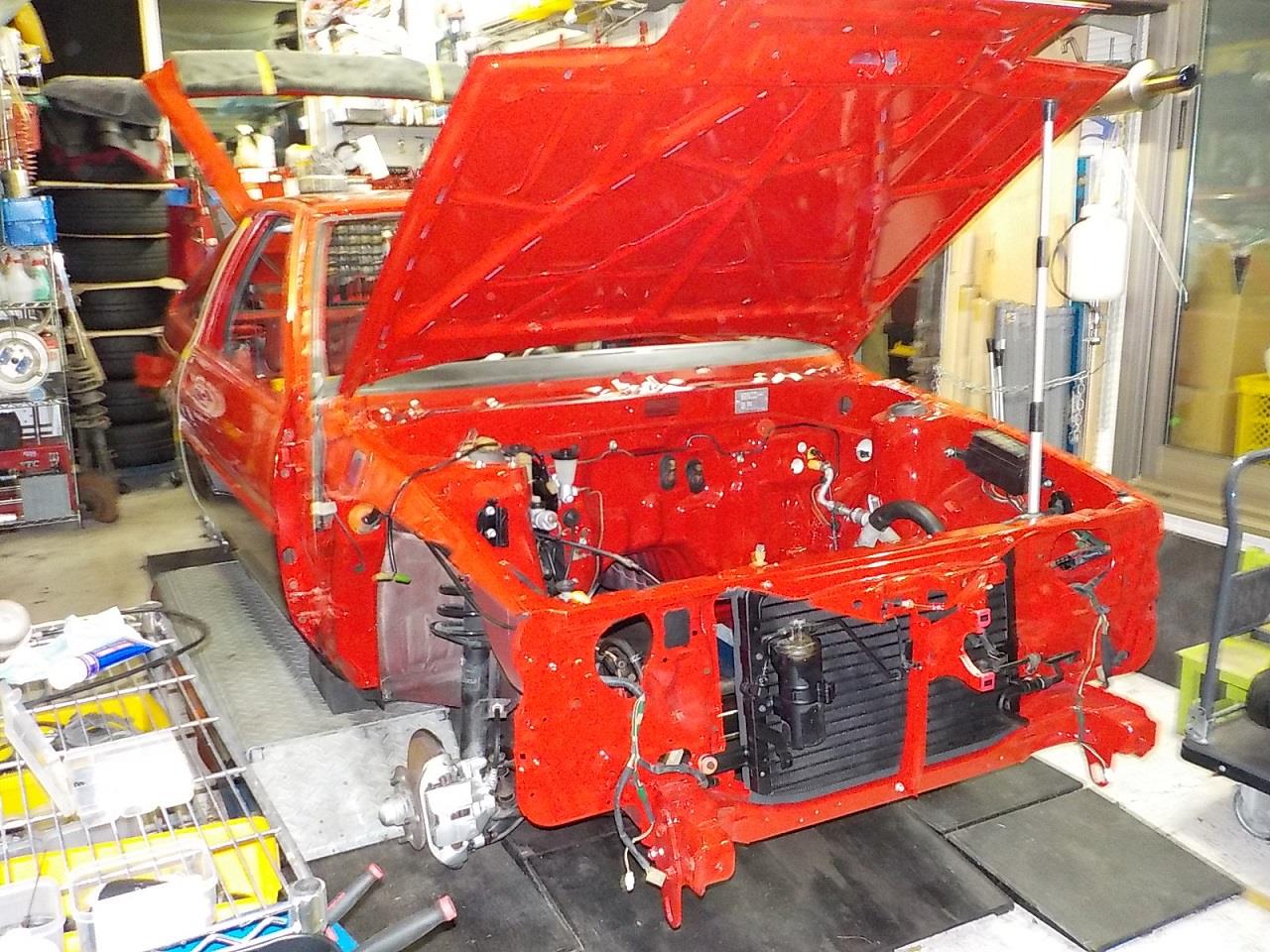

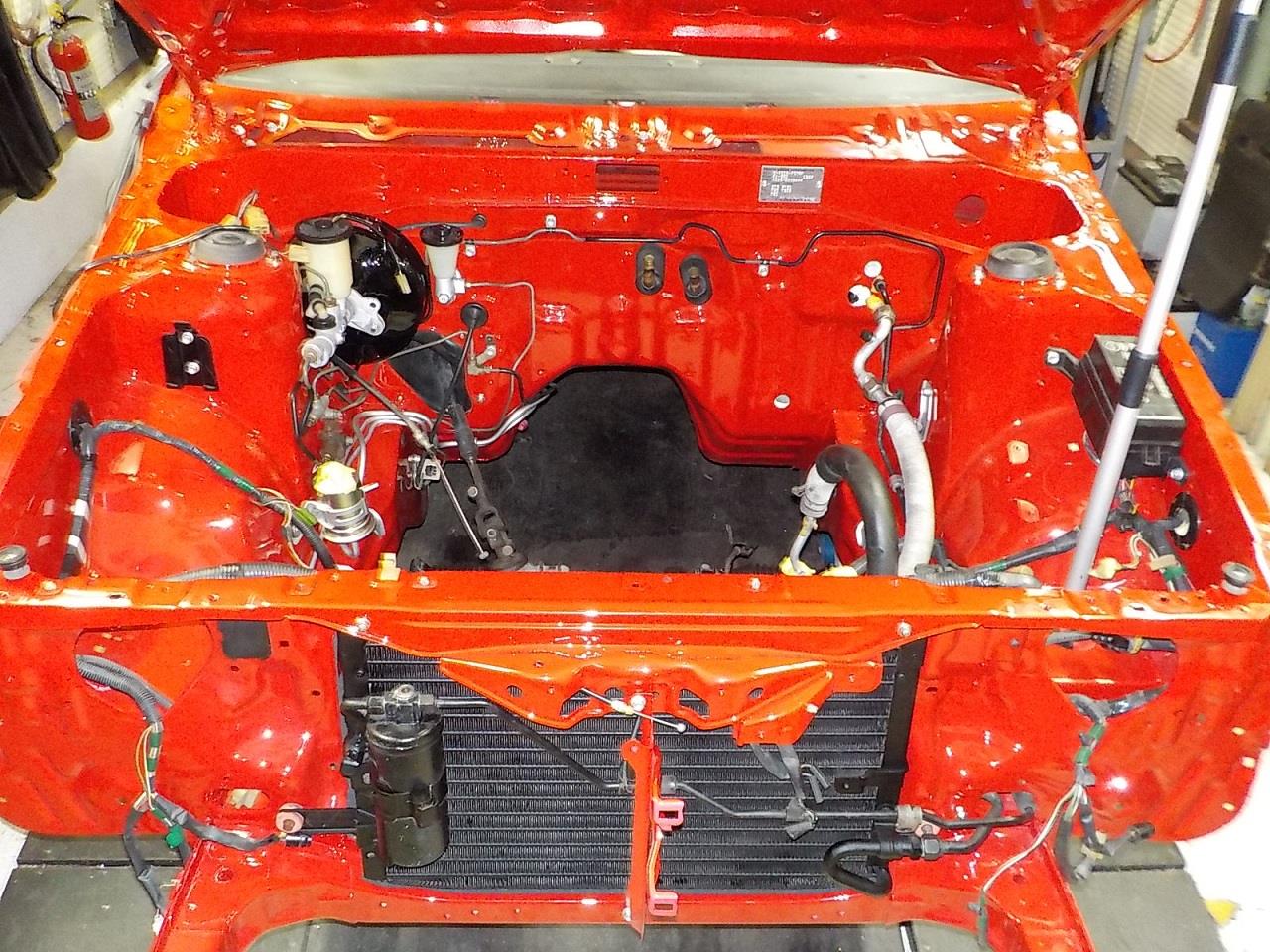

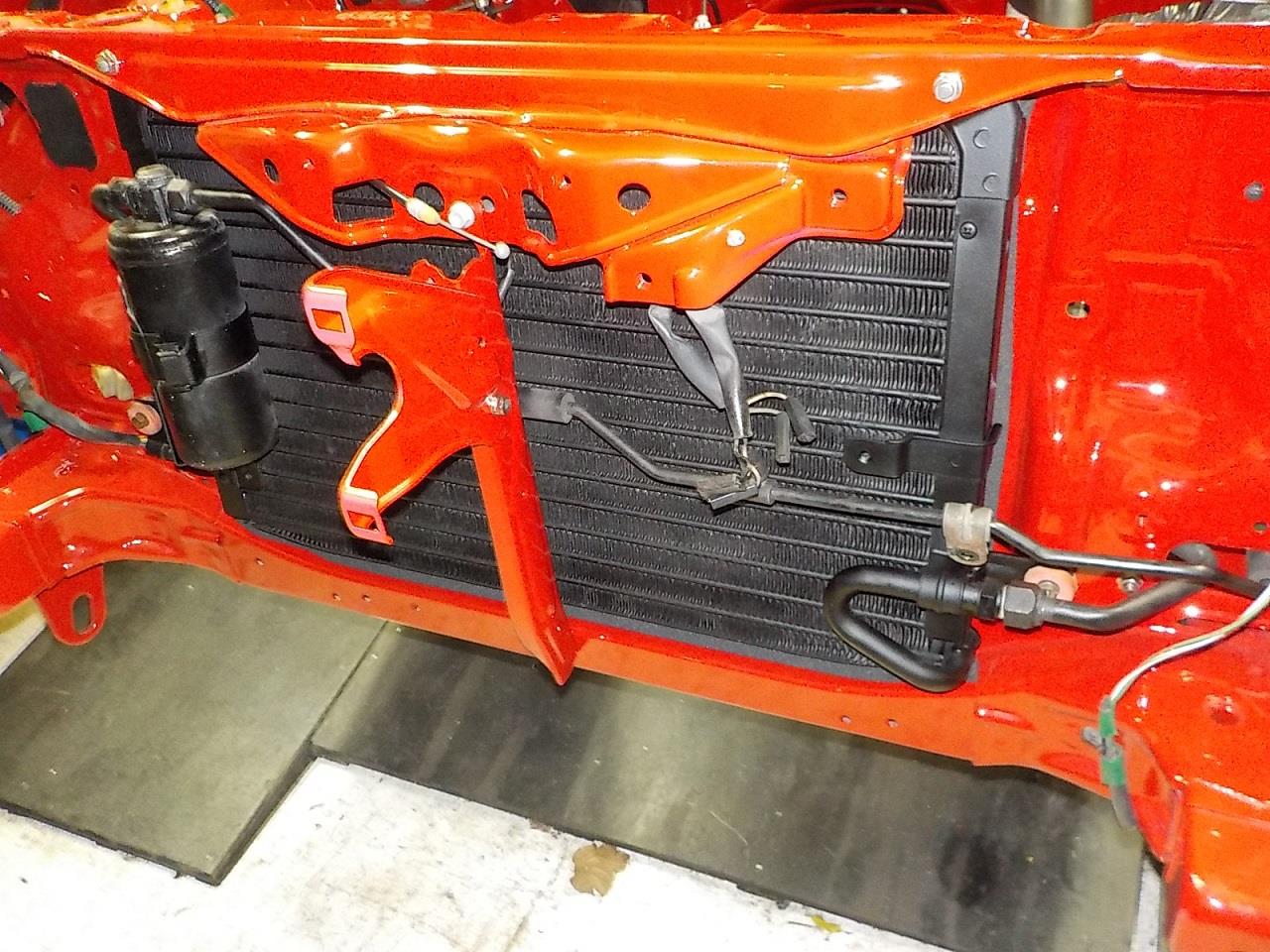

コンデンサー・配管組付け完了です。

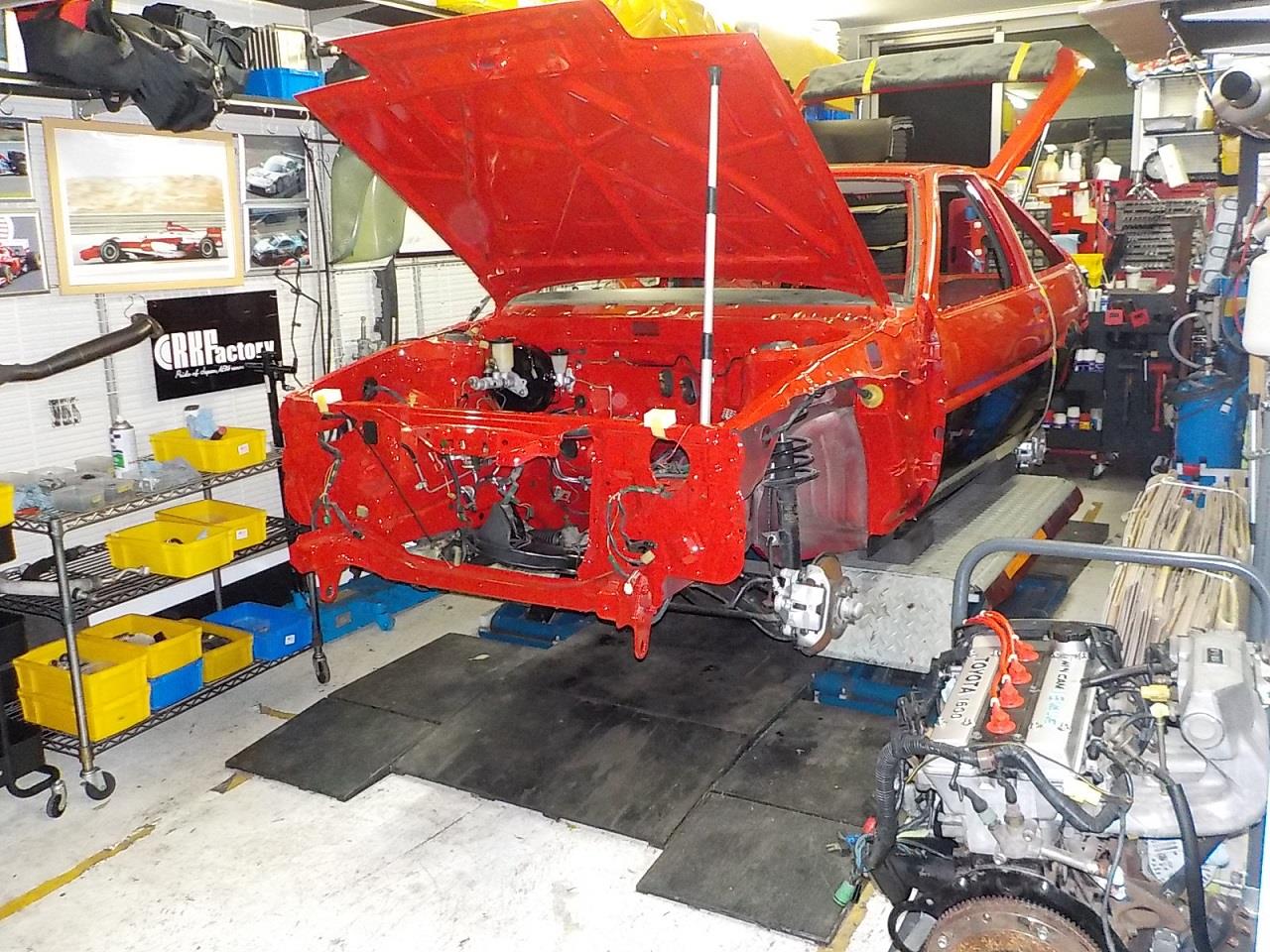

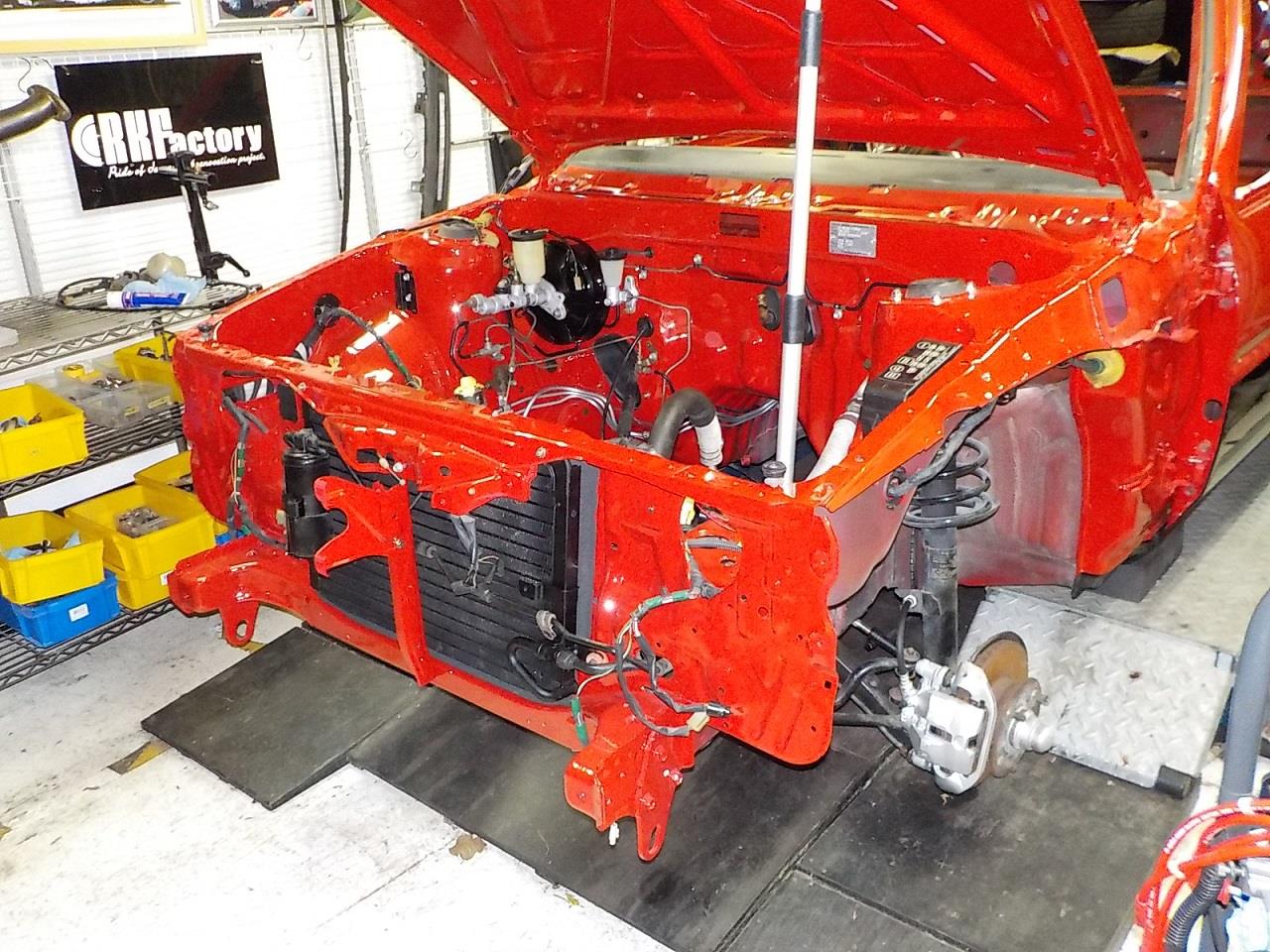

エンジン搭載準備完了です、次はエンジン・ミッション搭載です！

今回は主に配線・配管の作業です。

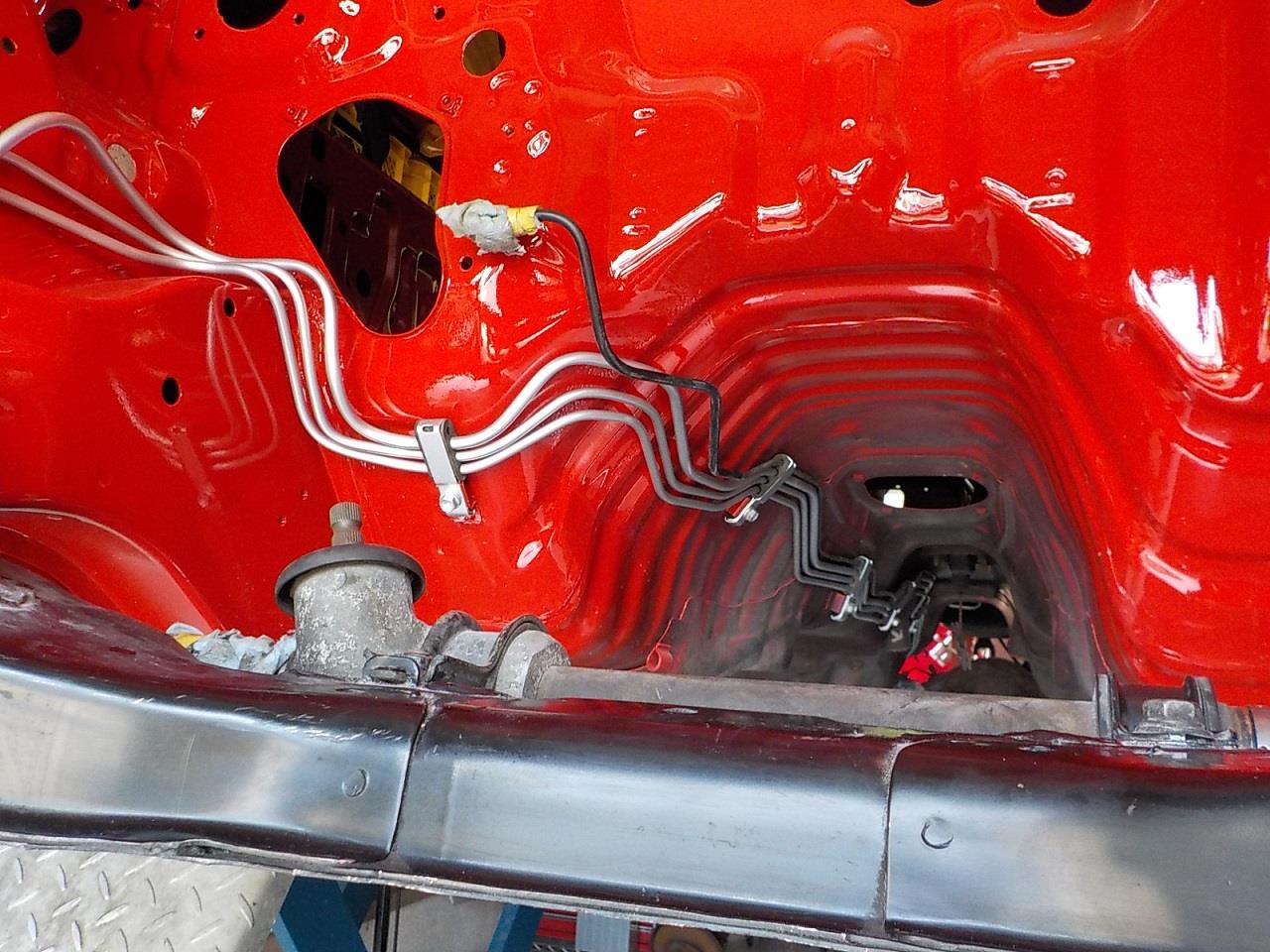

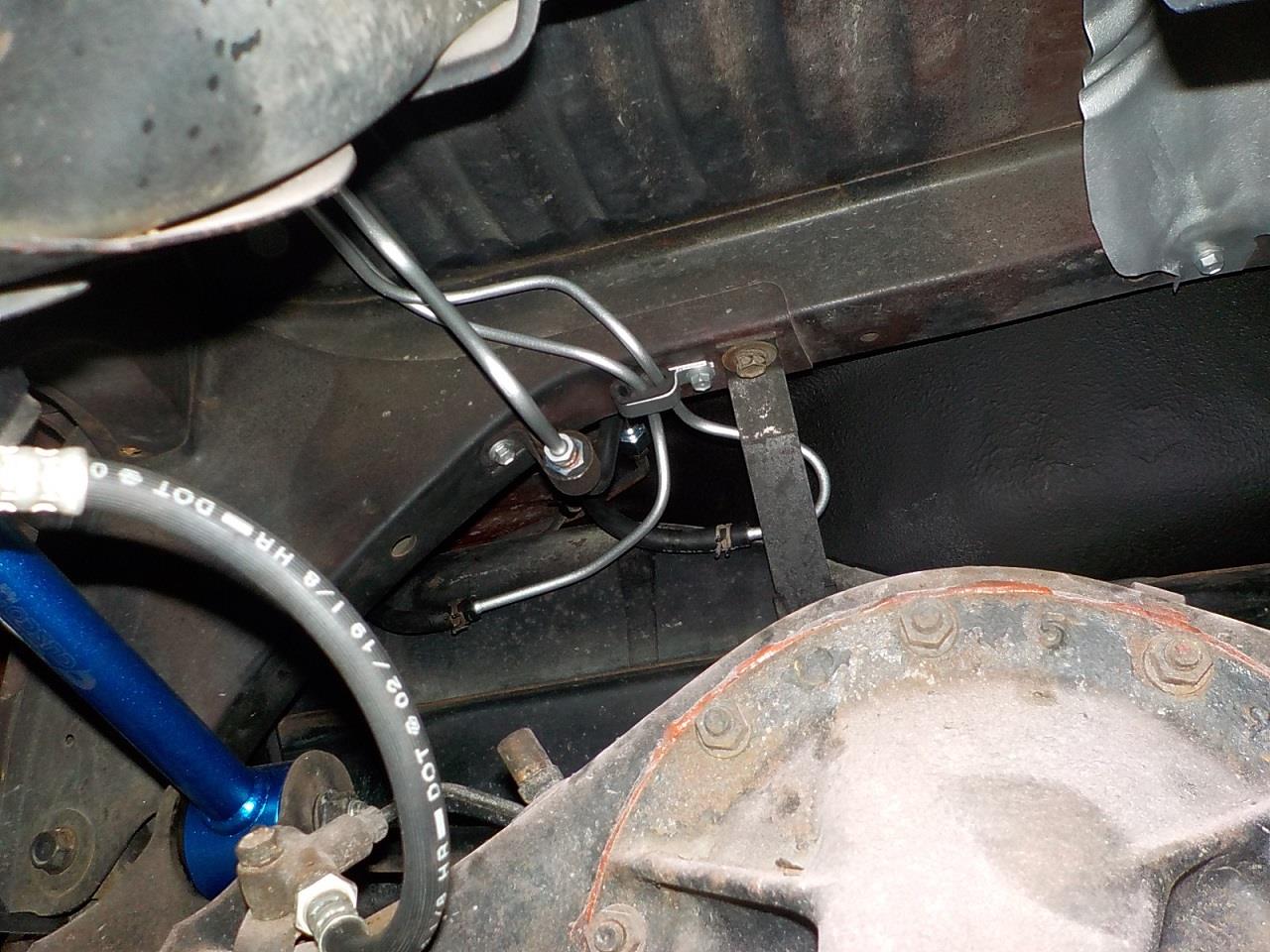

先日塗装した床下配管を組付けます。

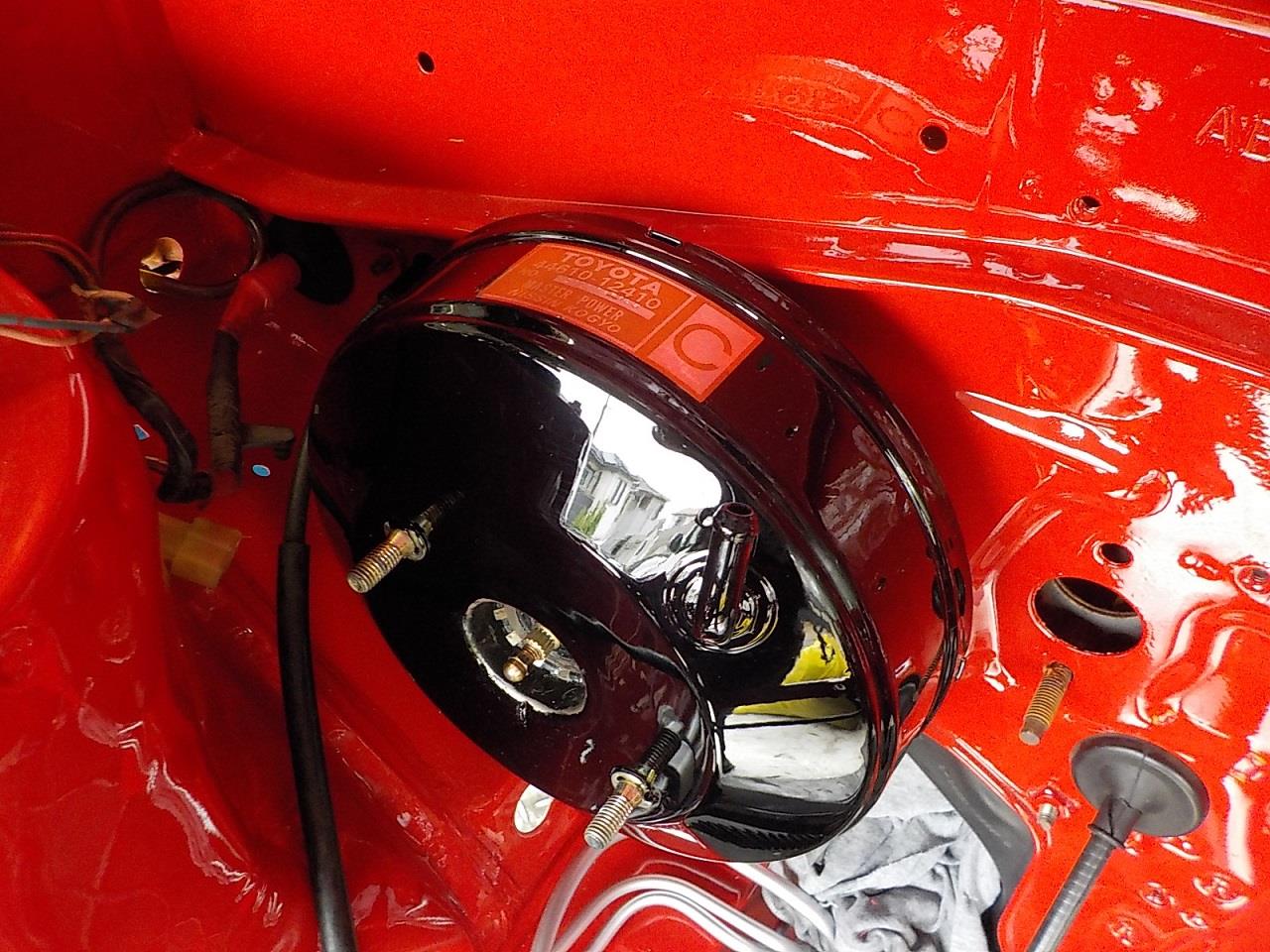

ブレーキマスターバックは錆処理し、再塗装しています。

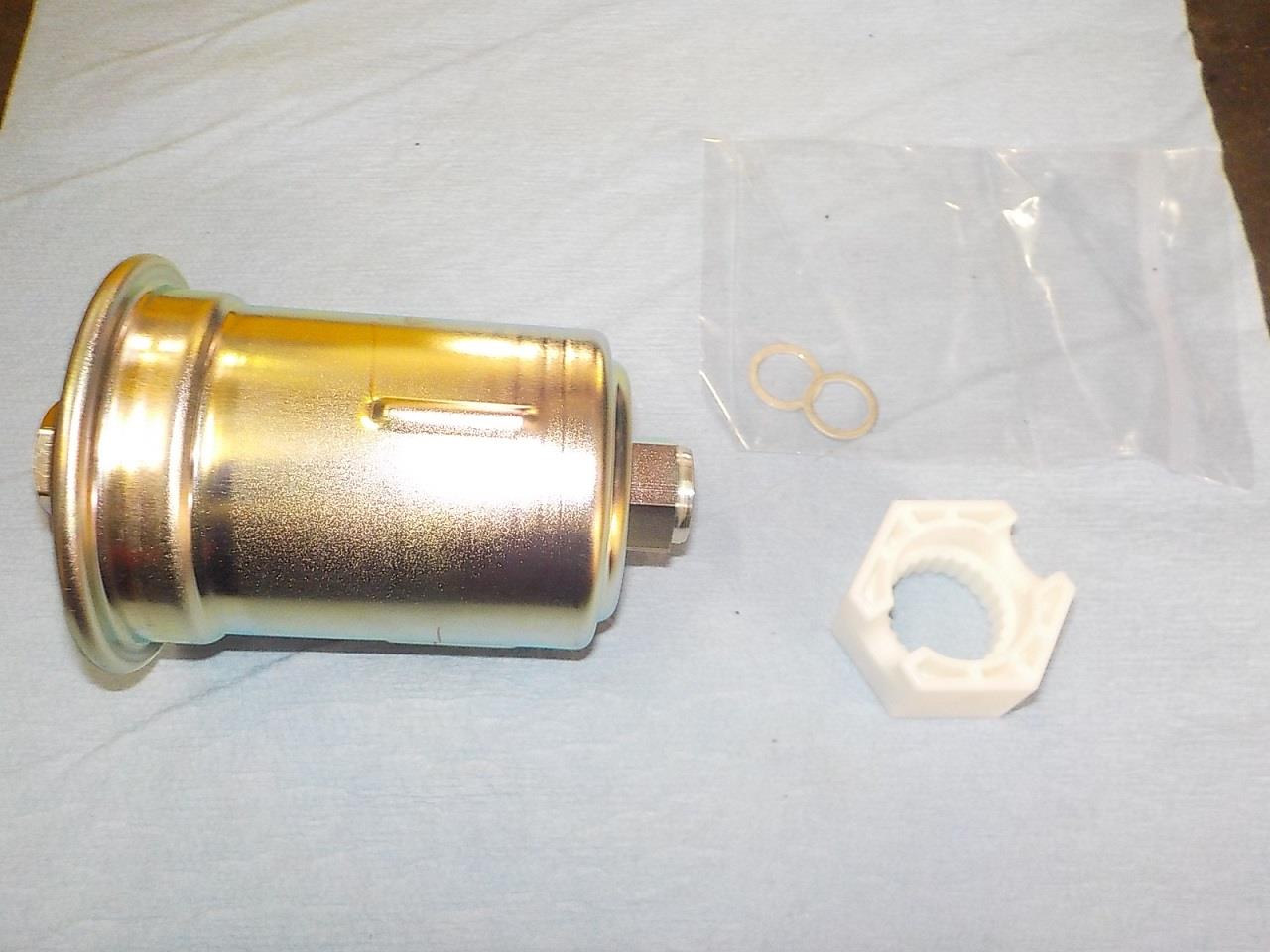

フューエルフィルターを交換します。

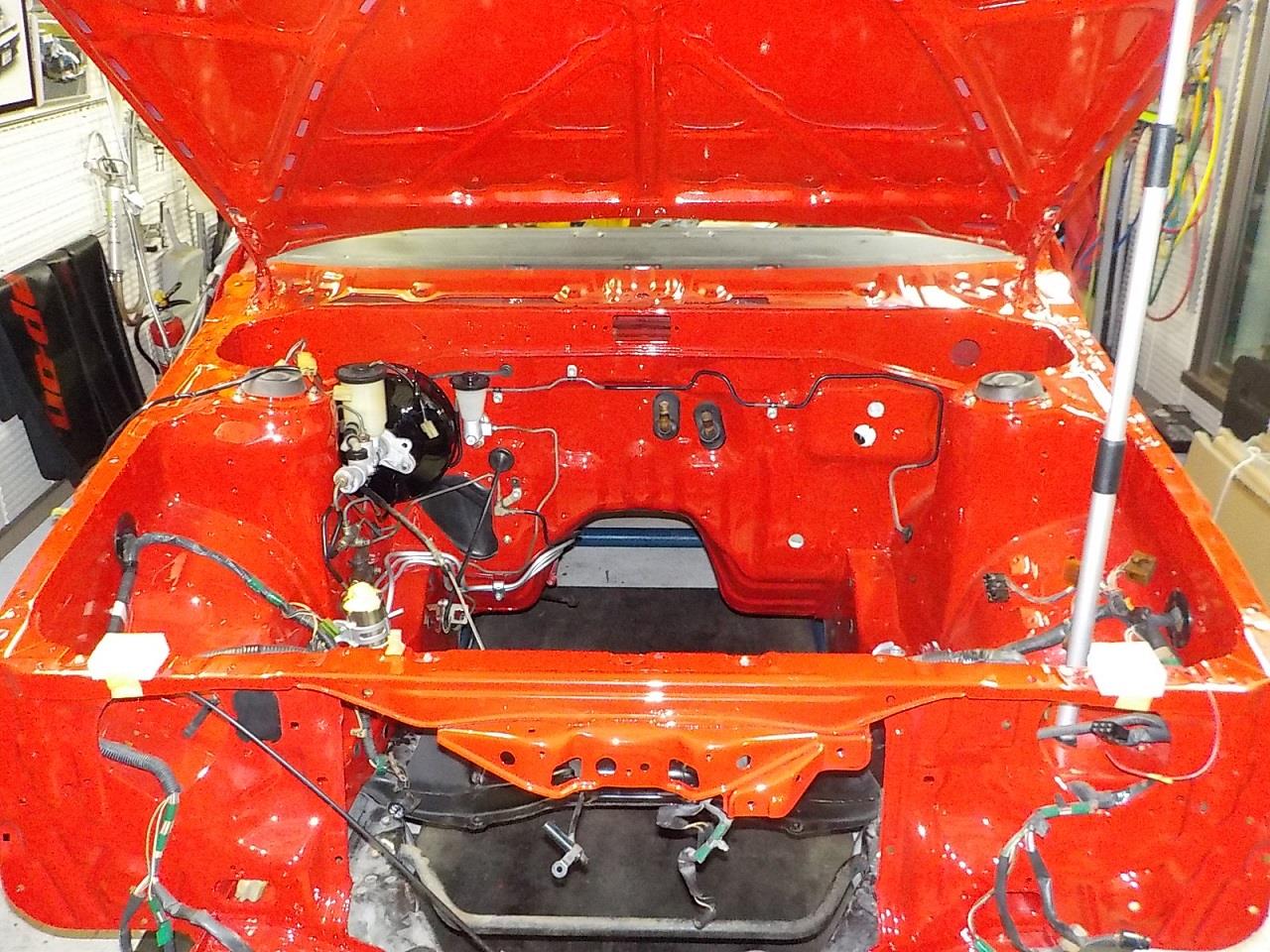

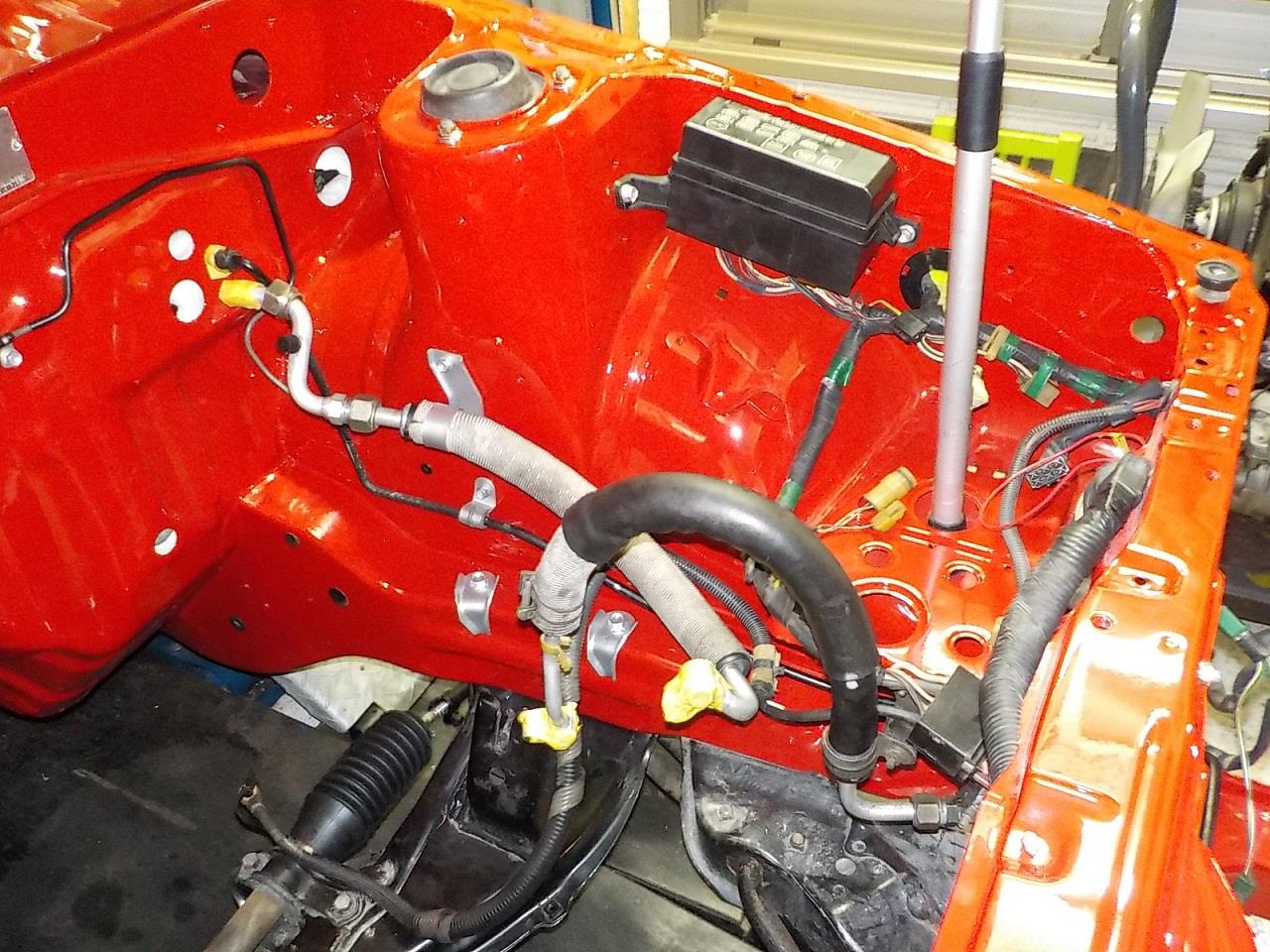

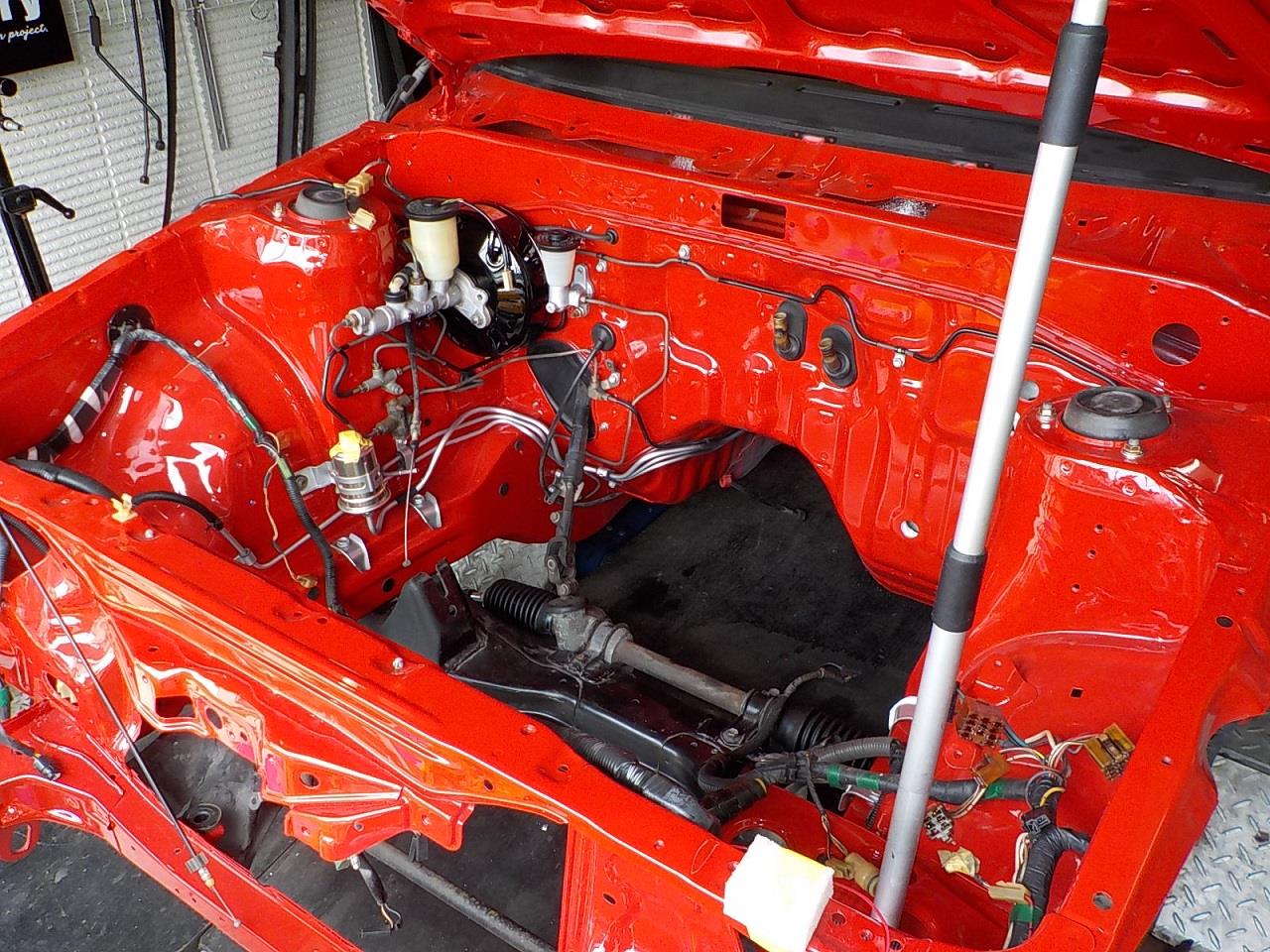

エンジンルームのフューエル・ブレーキ・クラッチ配管、エンジンルームメイン

ワイヤーハーネスの組付完了です。

ボルトは高耐久・高強度ボルトを焼付き防止剤を塗布しています。

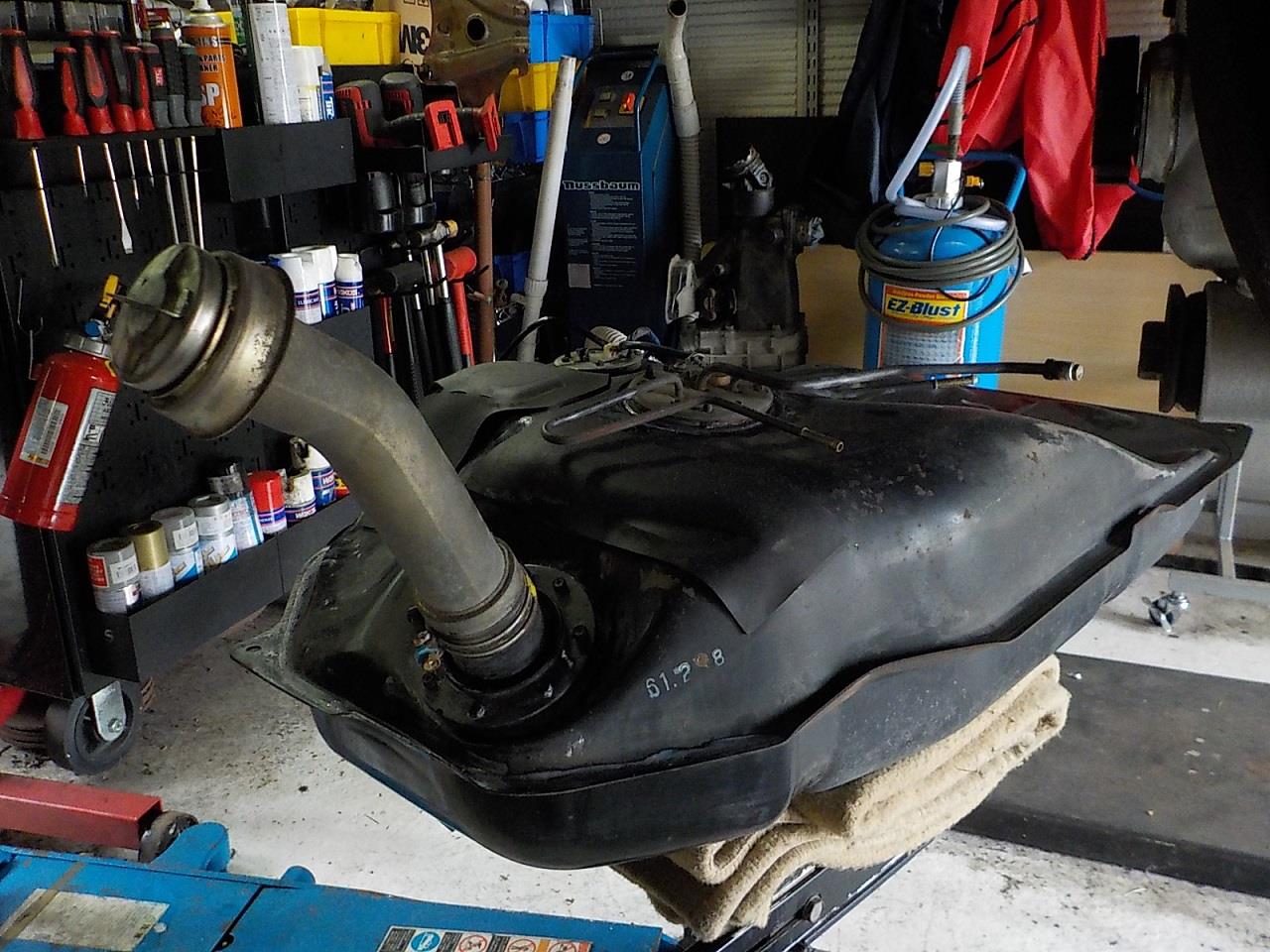

続いては燃料タンク搭載です。

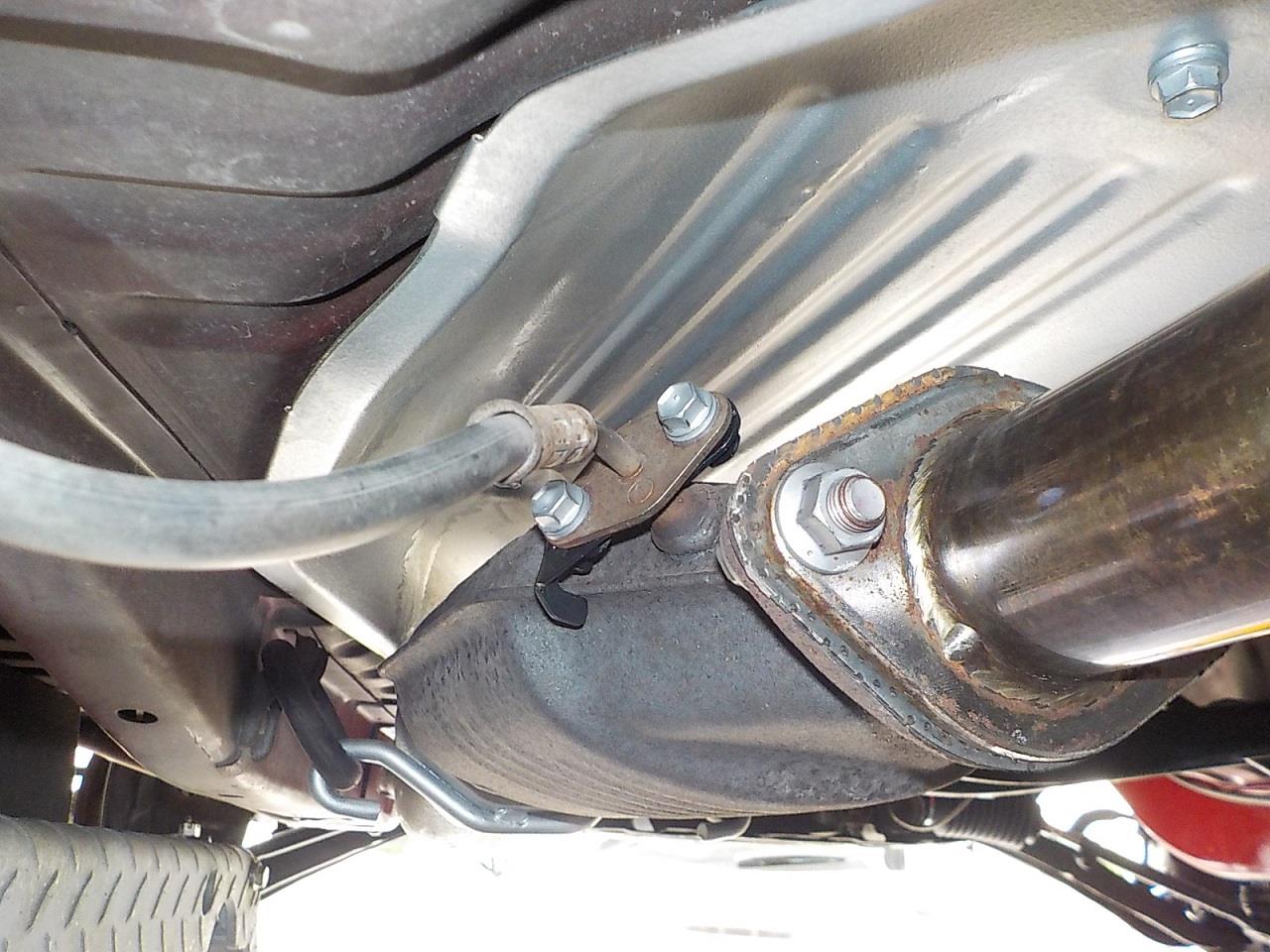

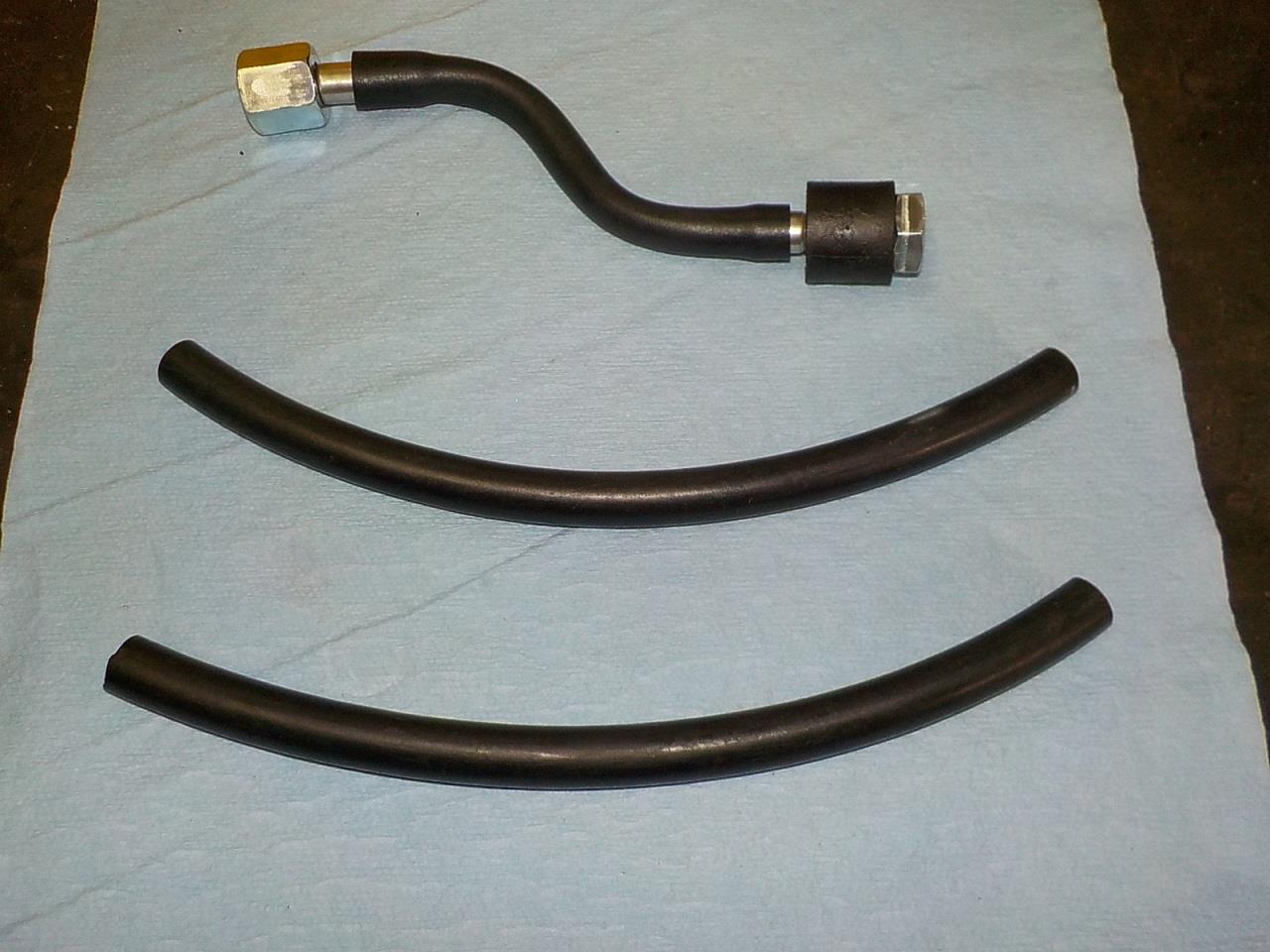

配管を交換します。

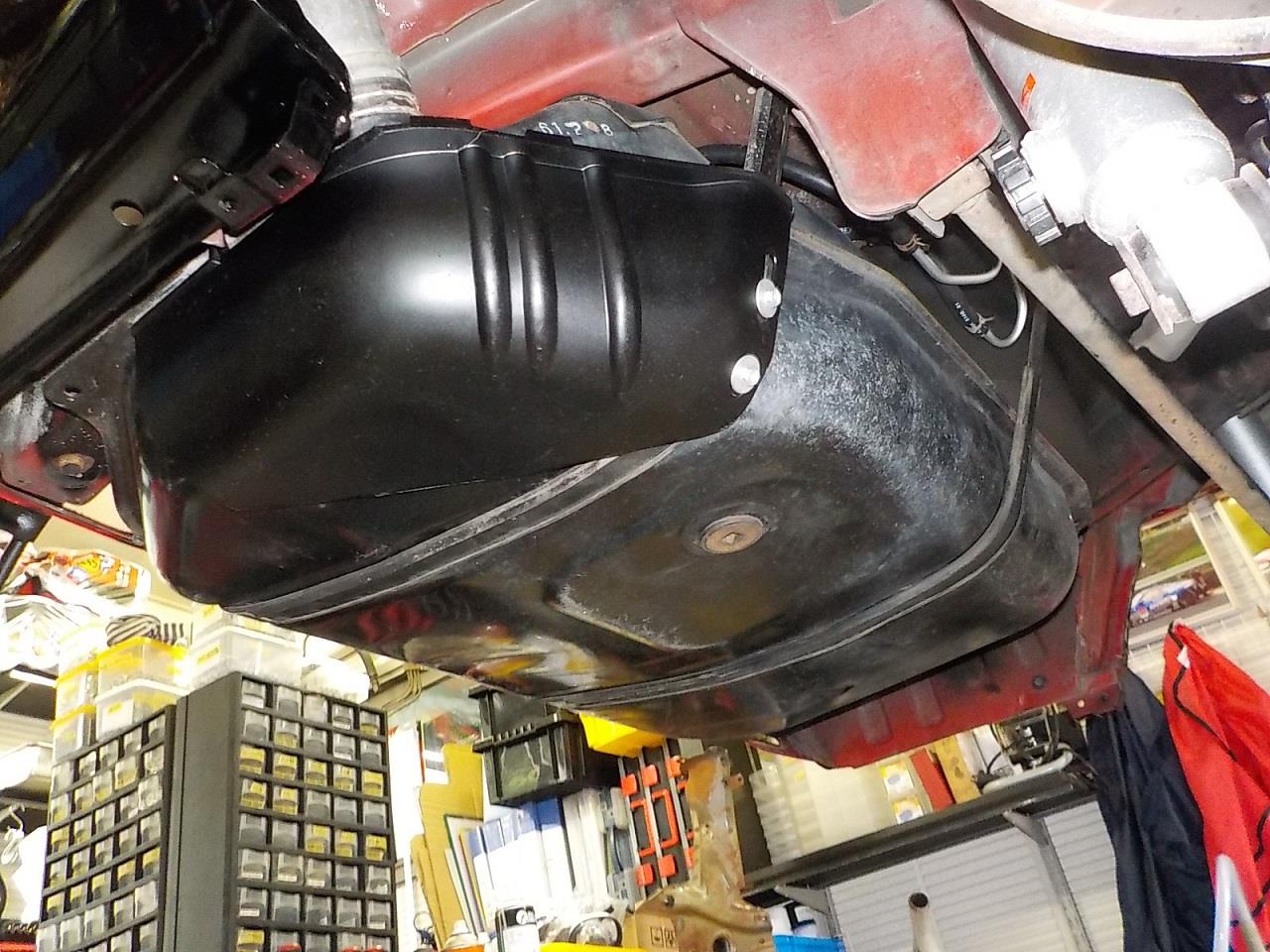

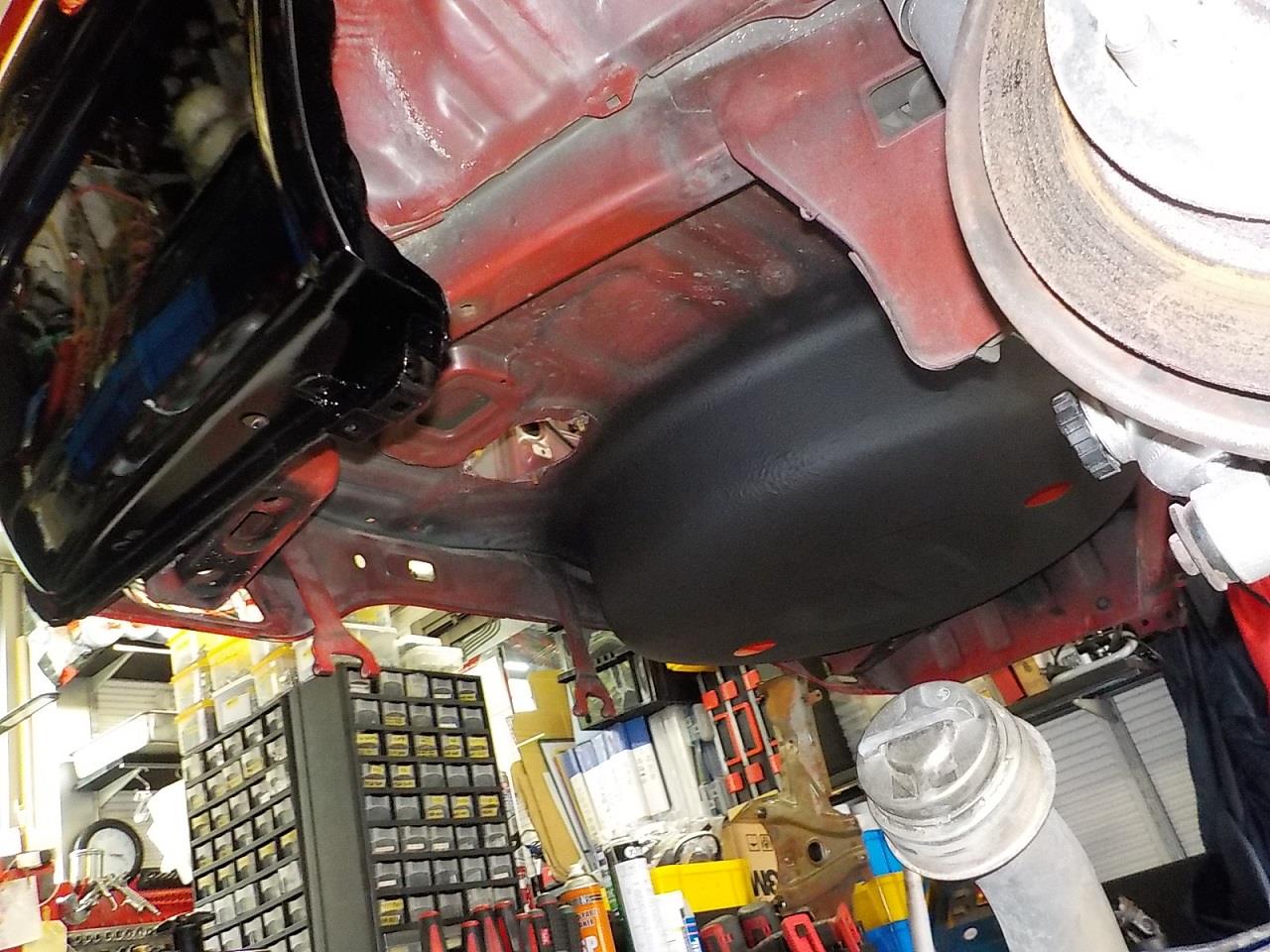

燃料タンクを搭載します。









配管つなぎこみ完了です。

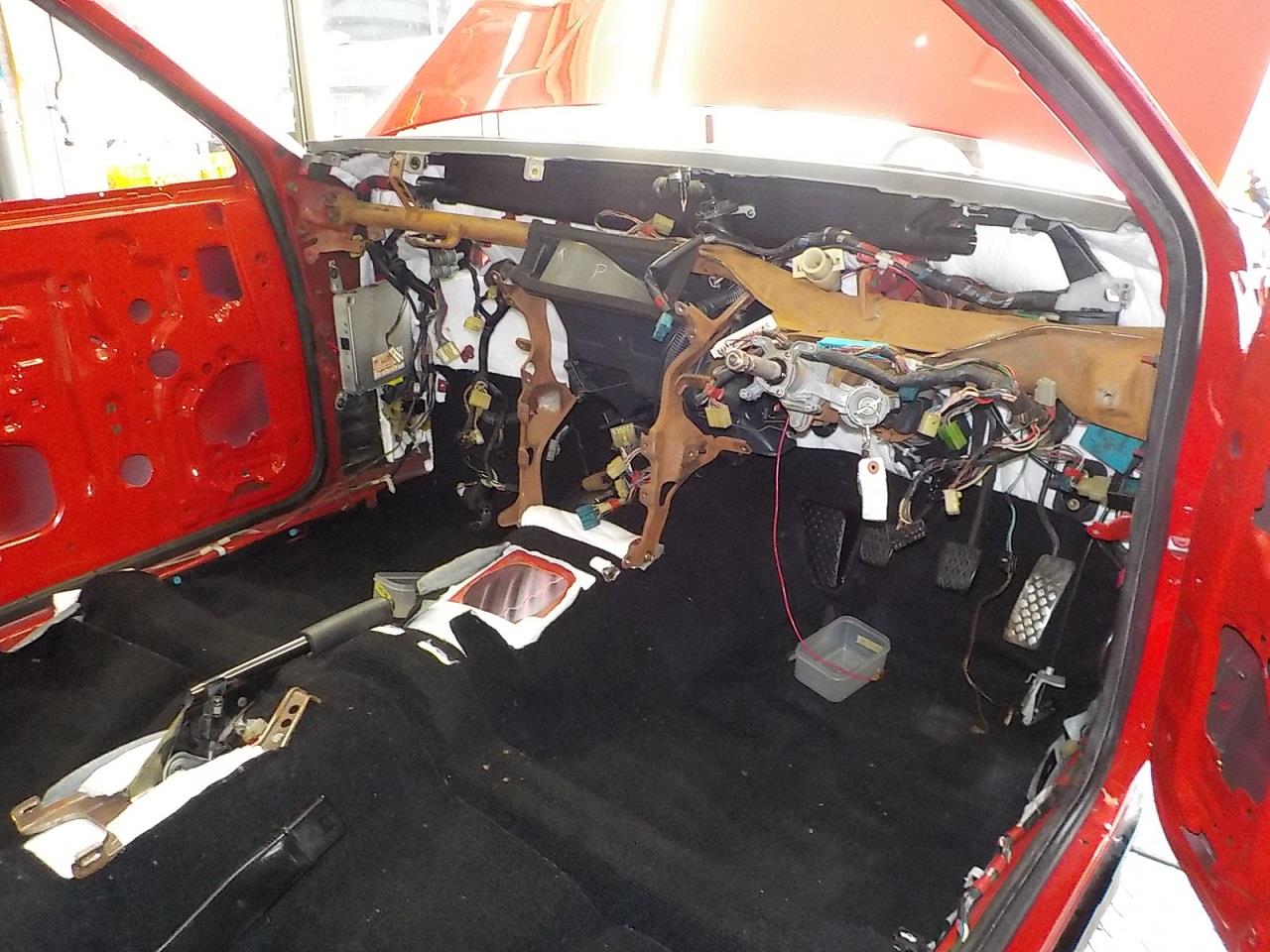

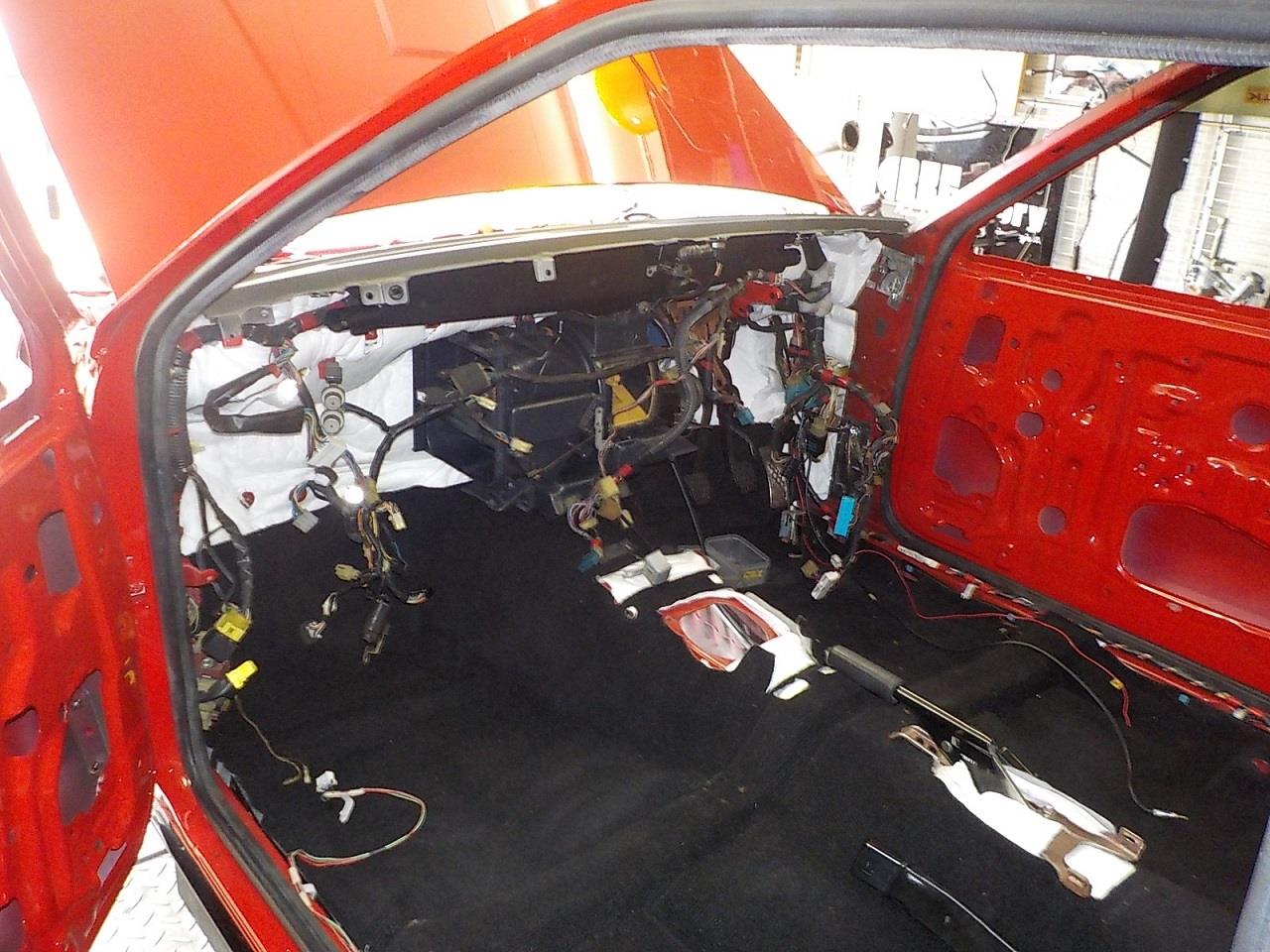

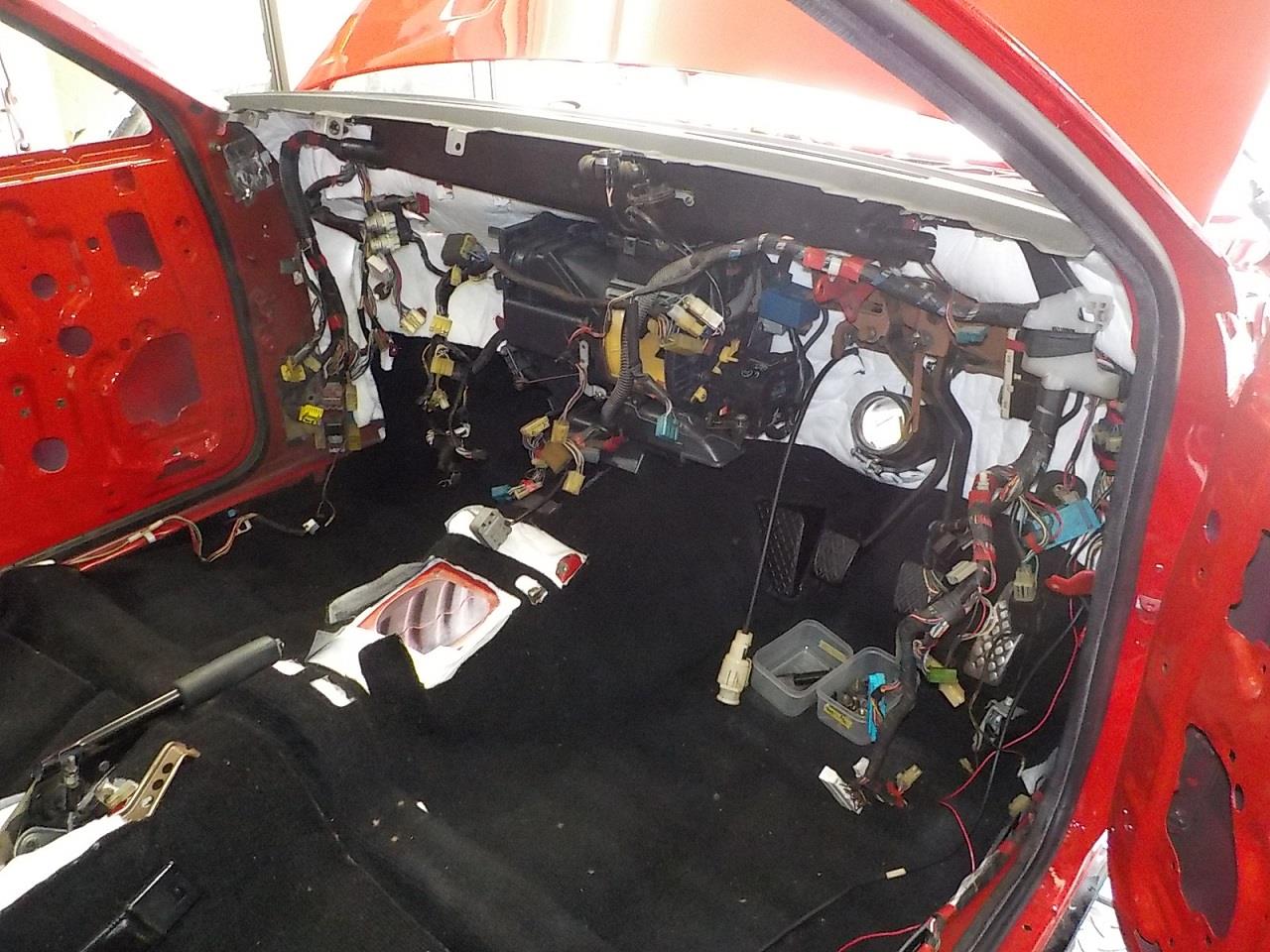

室内はダッシュ周りの組付を行っています。

ダッシュワイヤーハーネス、ペダル類、ヒーターユニット、

カーペットを組付けます。

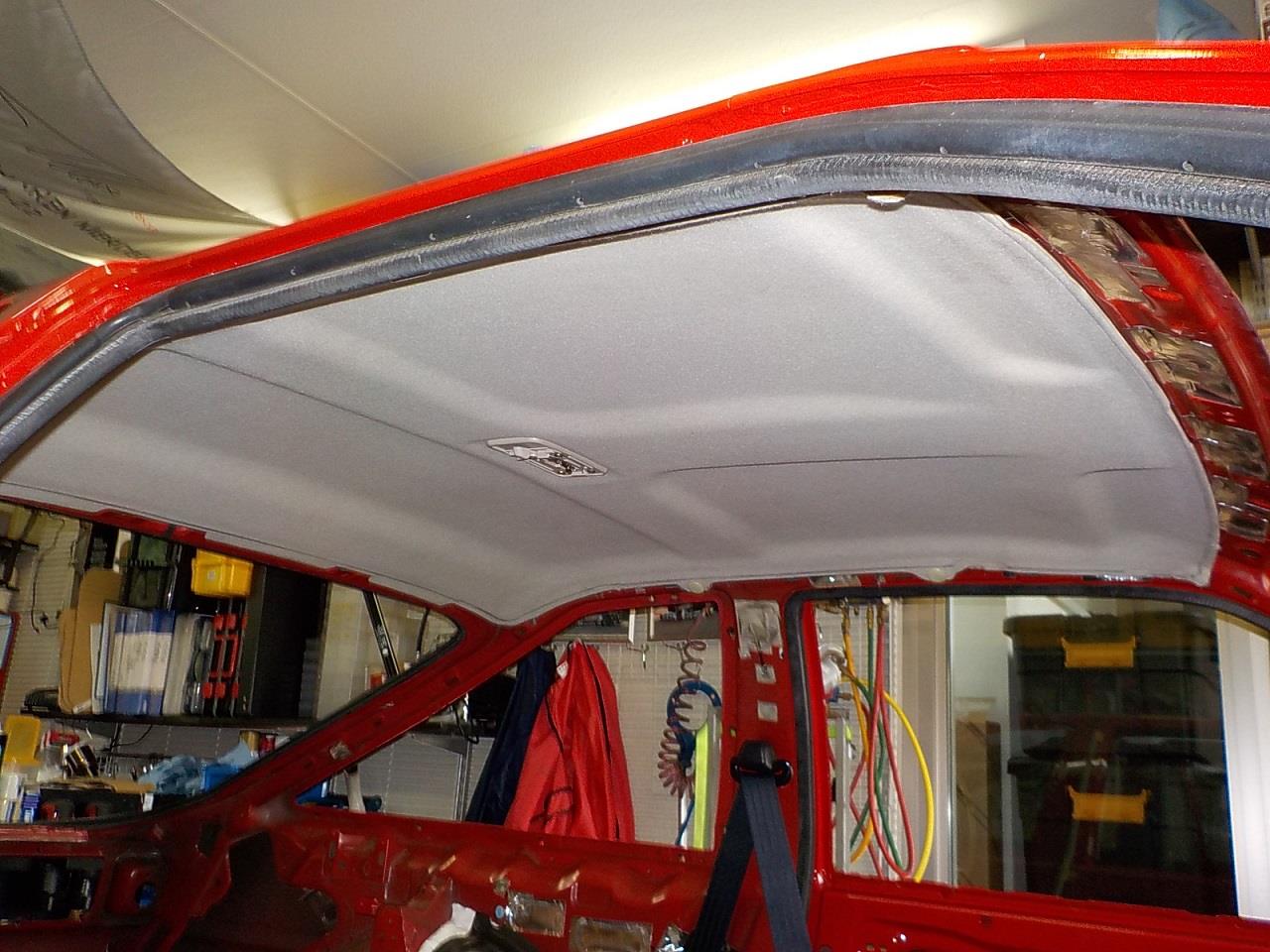

天井回りもワイヤーハーネス組付後、天井を組付けて、本日の作業完了です。

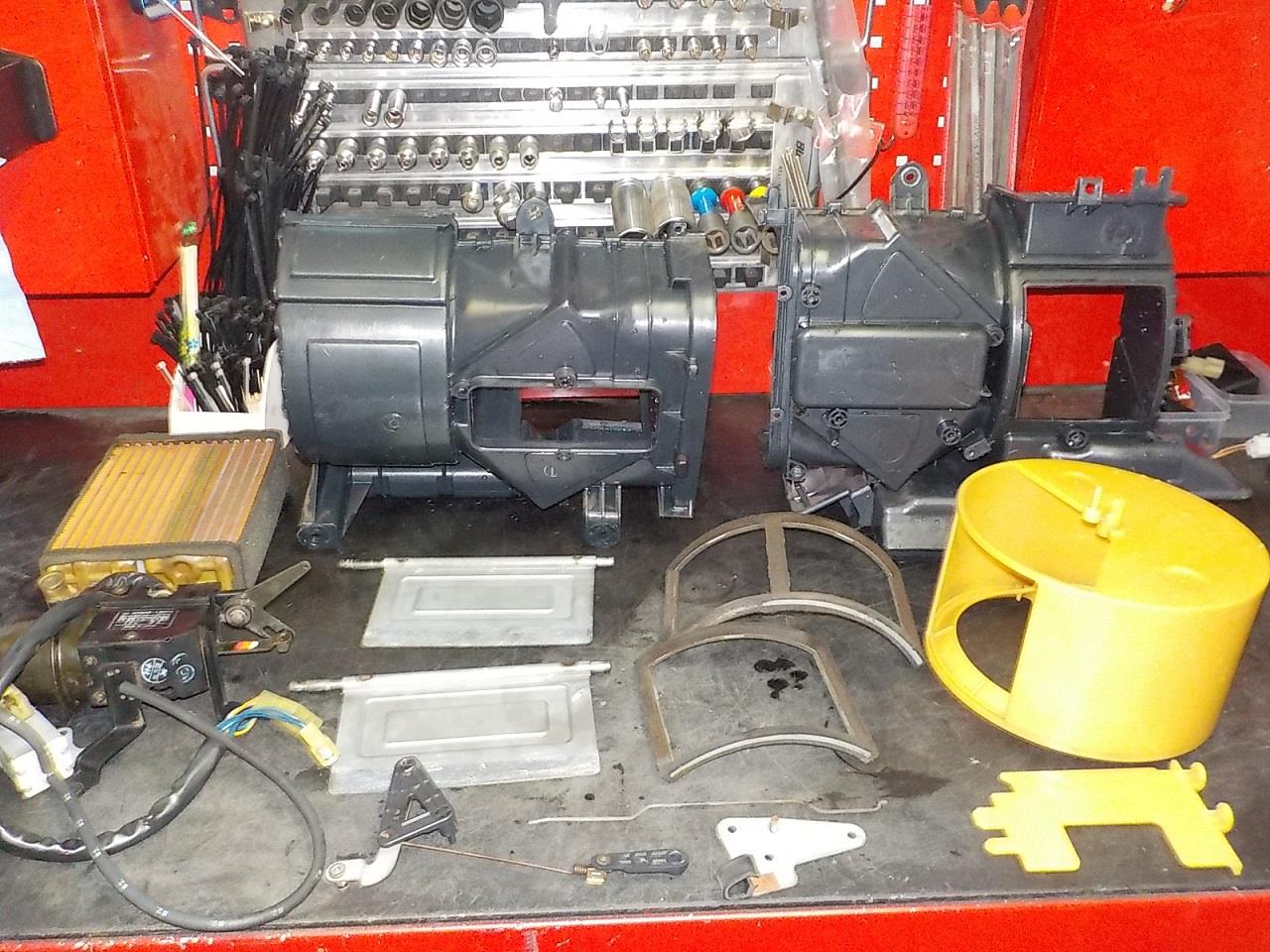

今回はブロア・ヒーターユニットOHです。

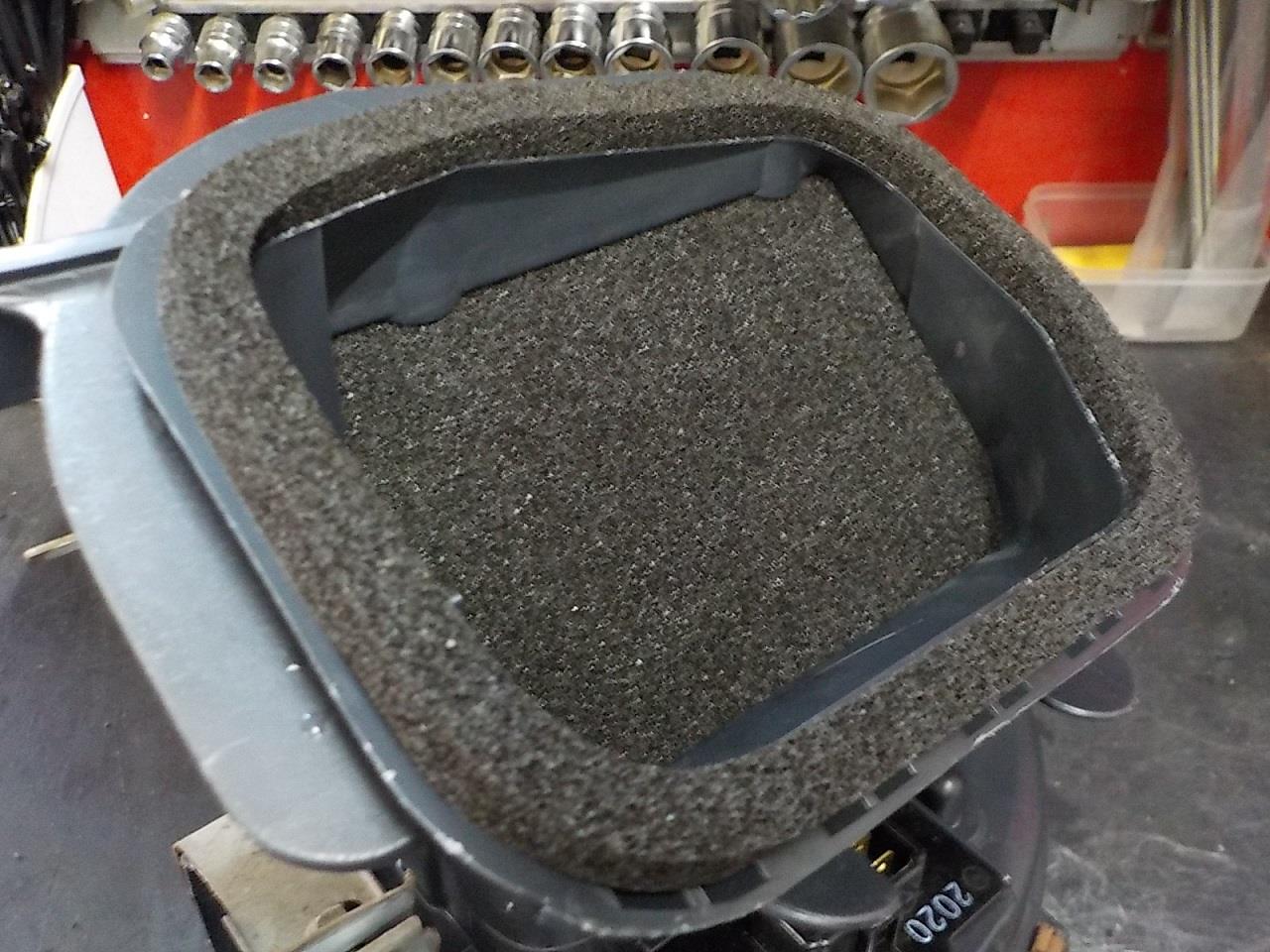

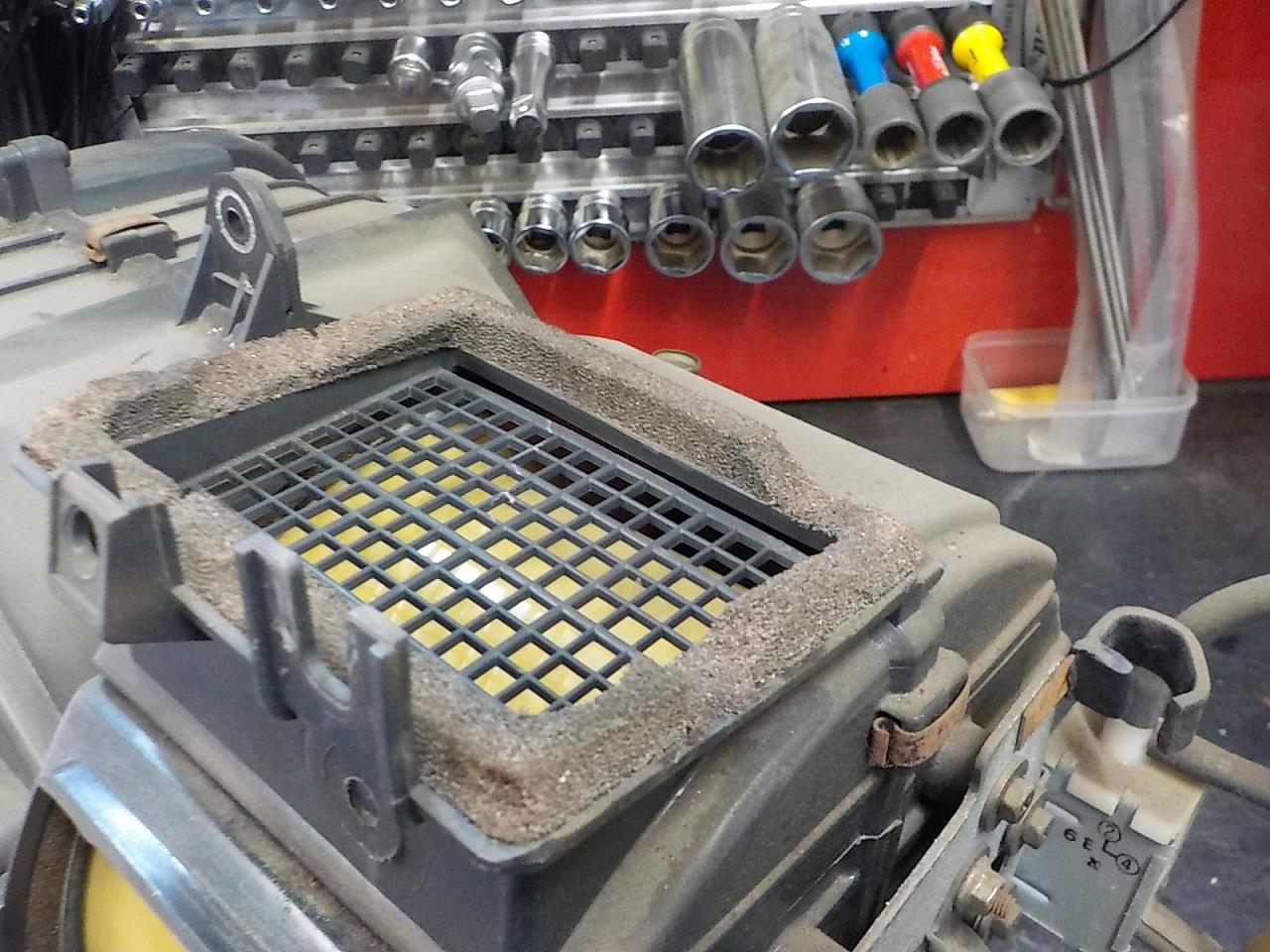

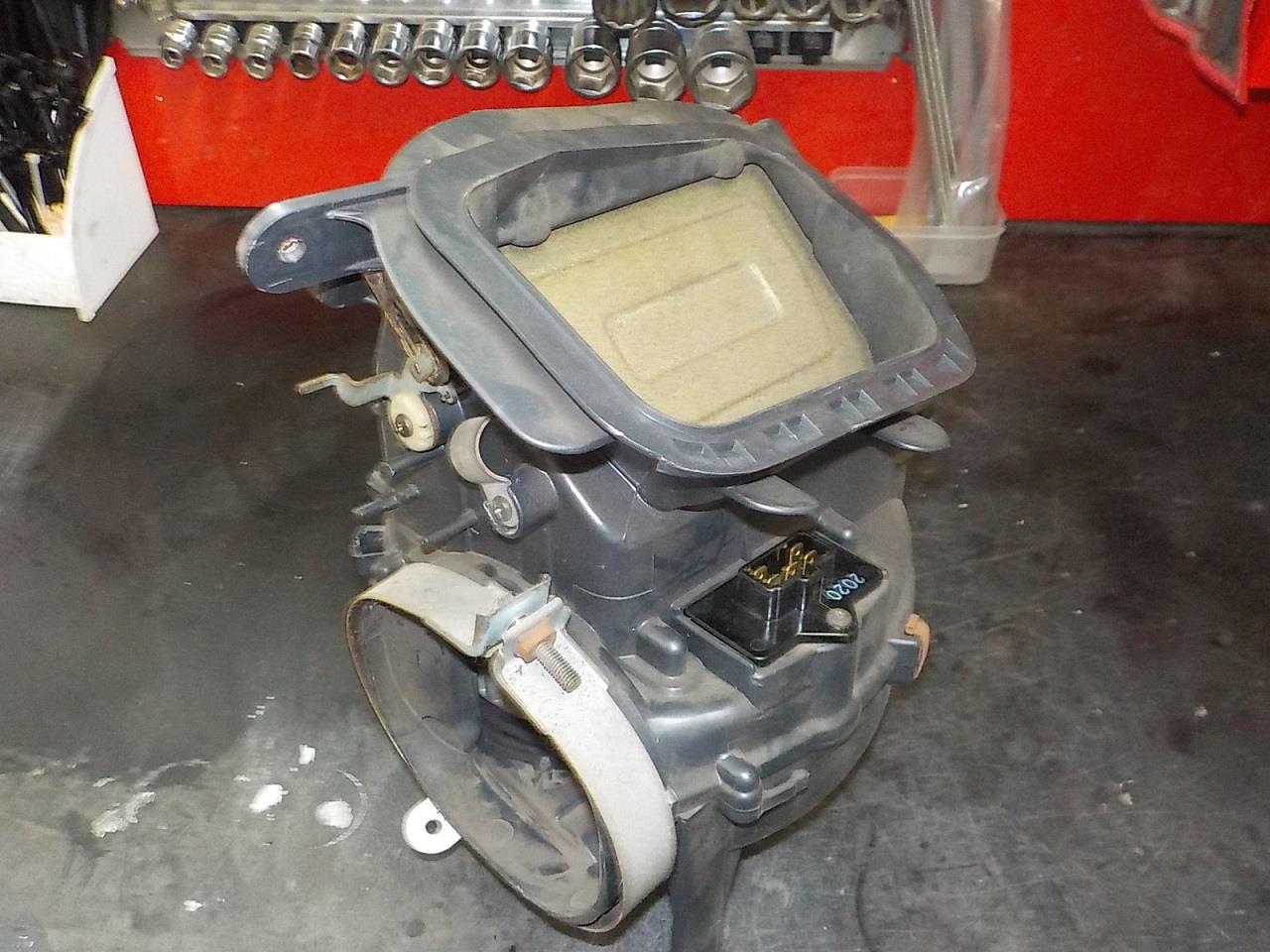

ブロアユニットです。

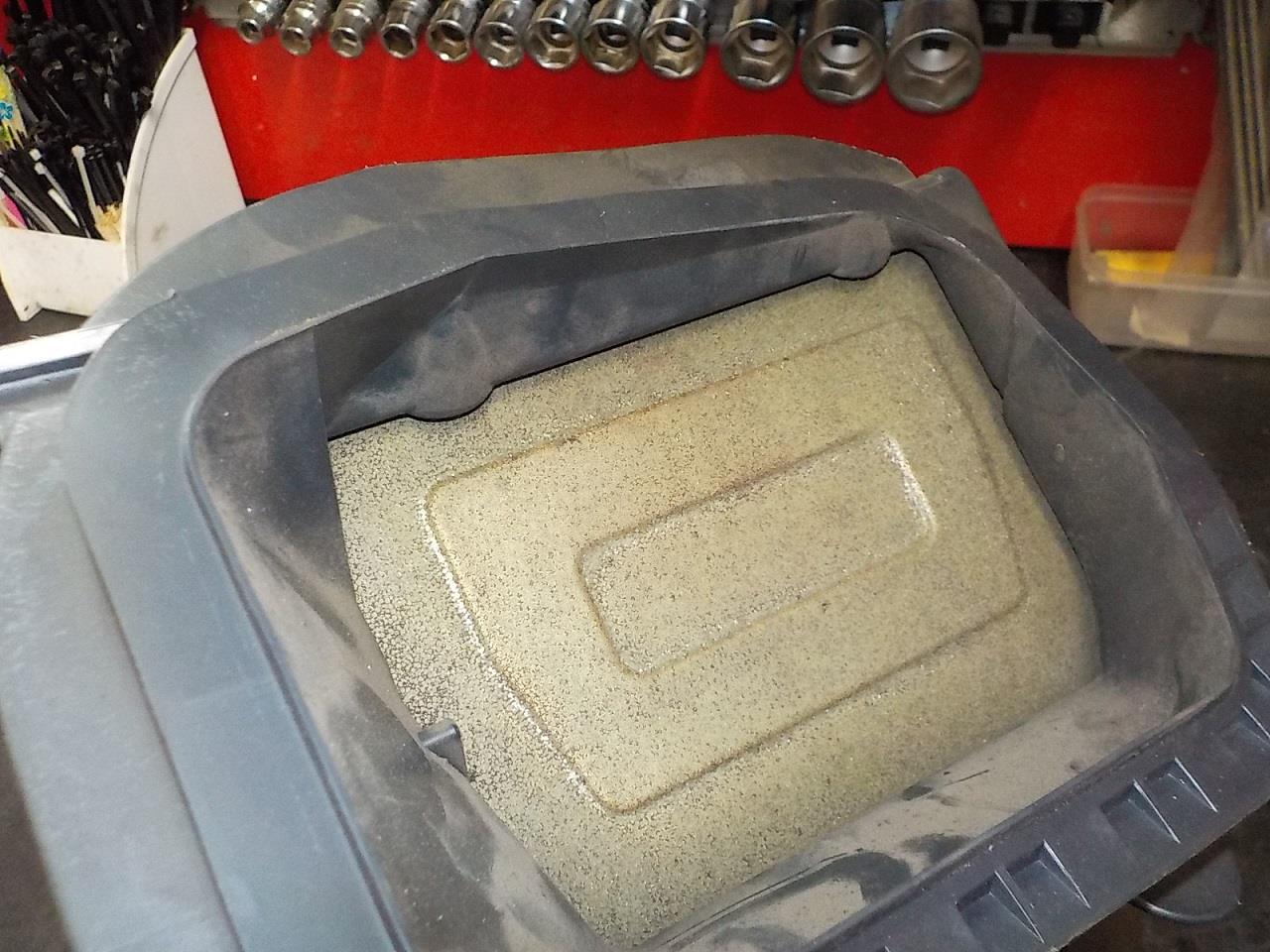

経年劣化でスポンジが無くなっています。

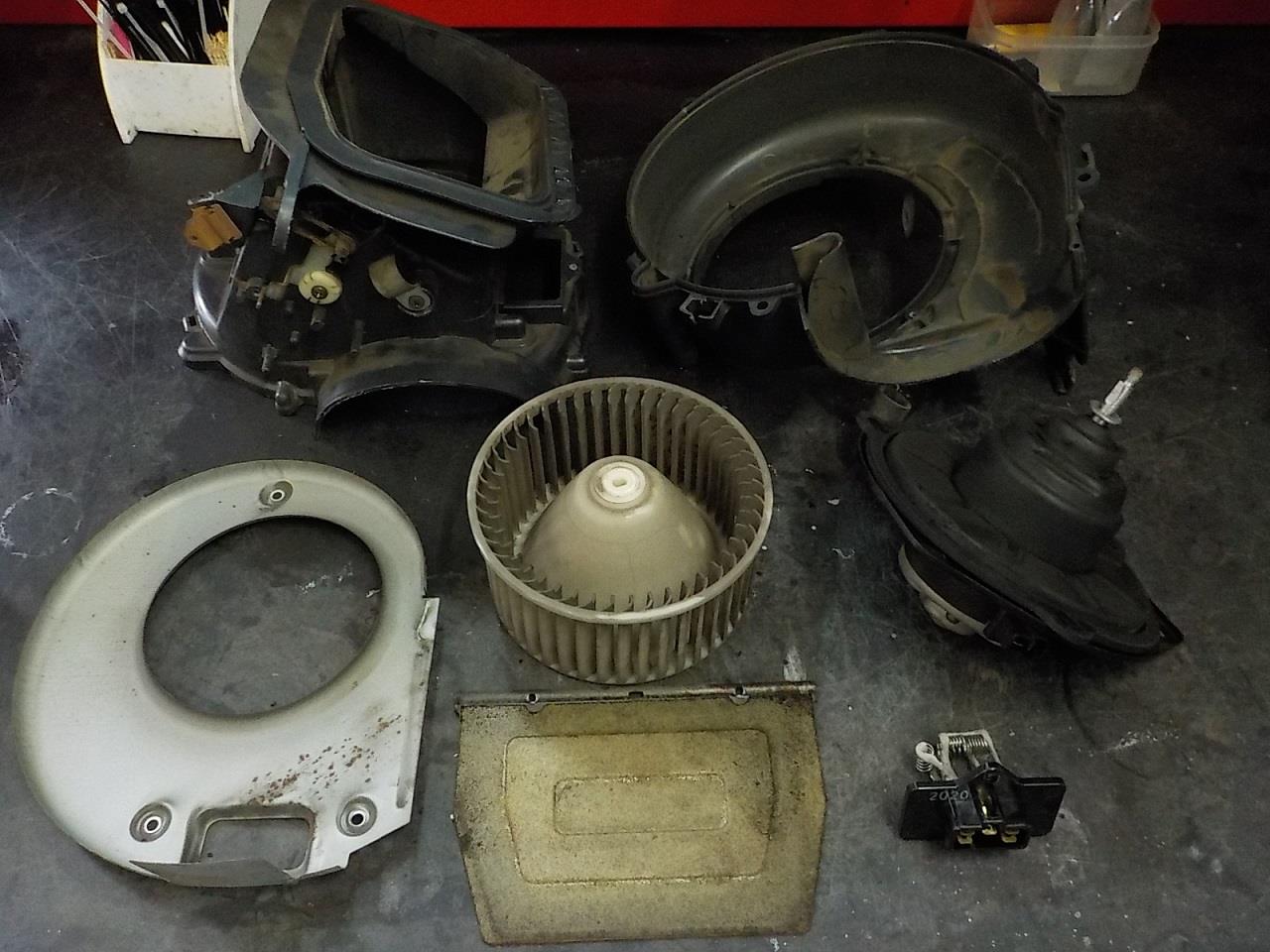

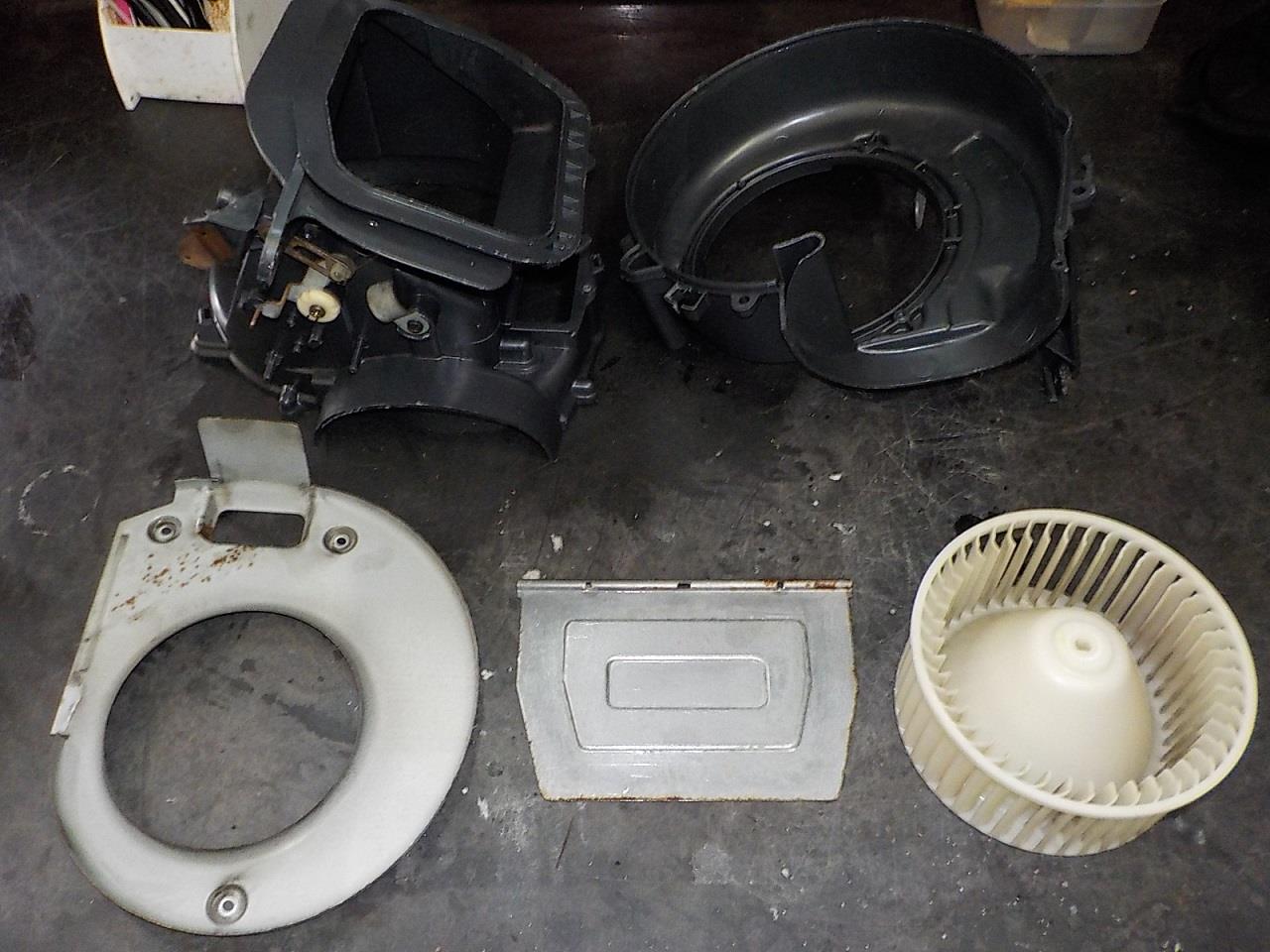

分解完了です。




洗浄完了です。

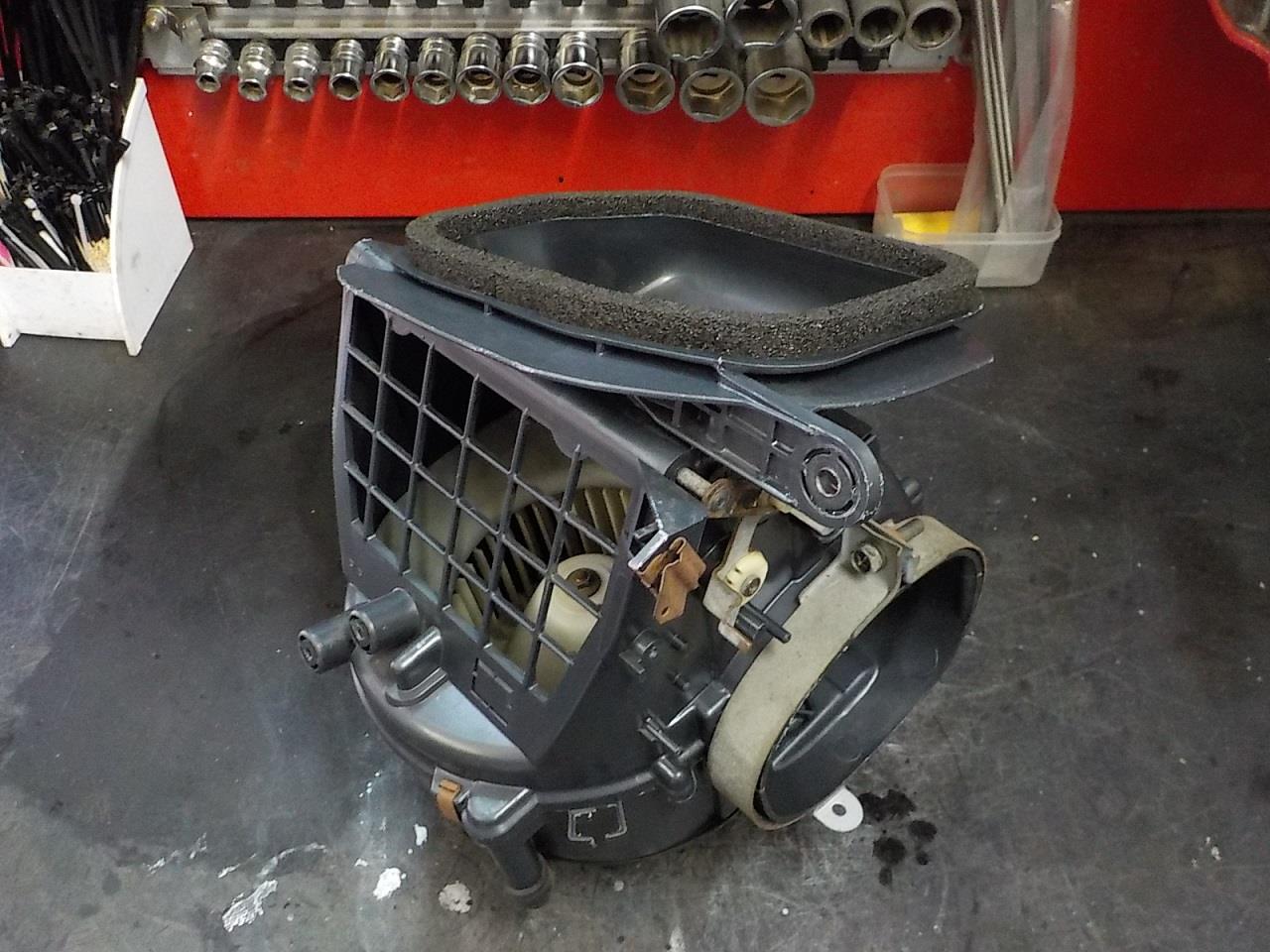

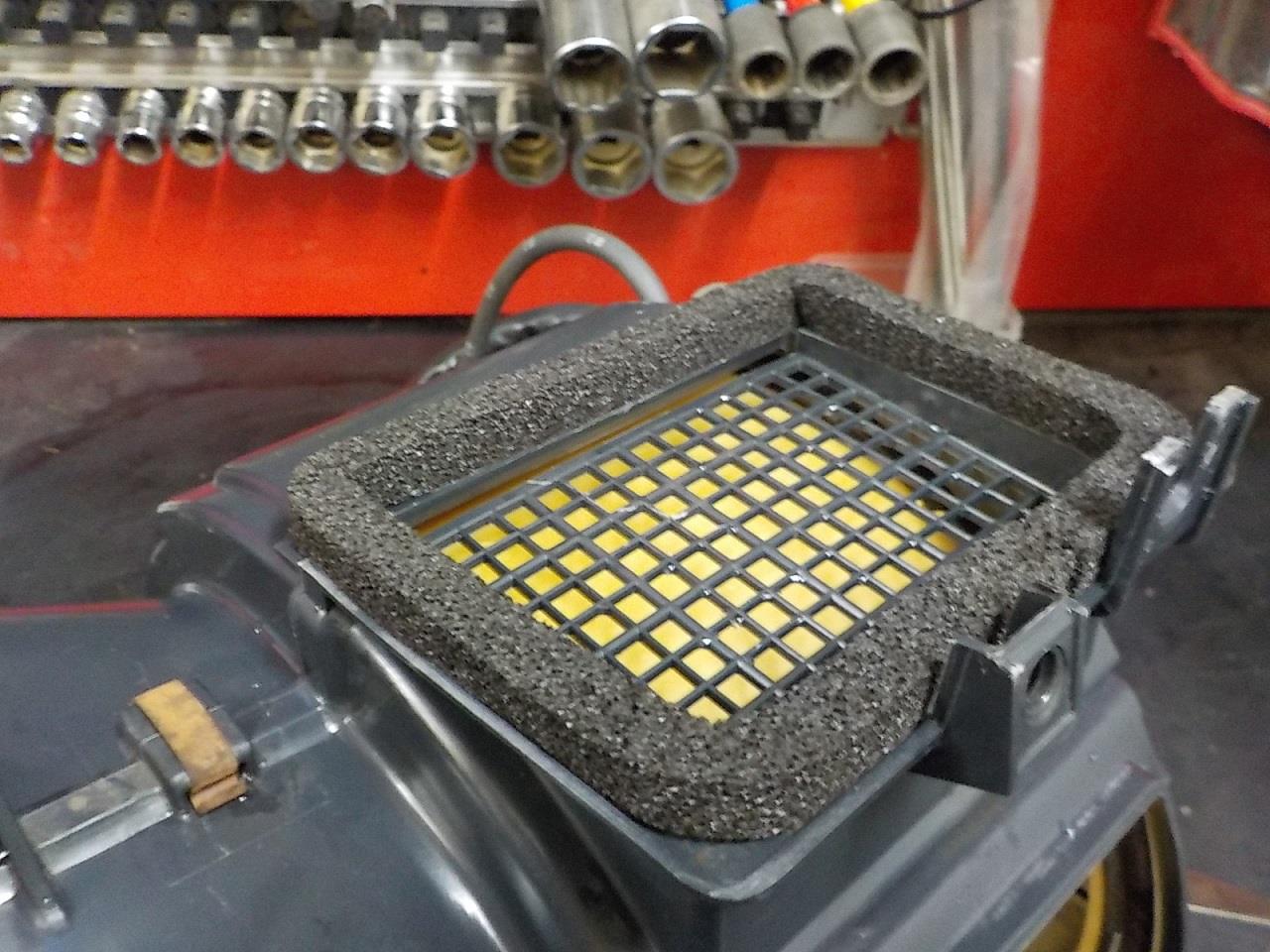

組付け、スポンジ貼替完了です。




スポンジは経年劣化に強くシール性能も高いスポンジを使用します。

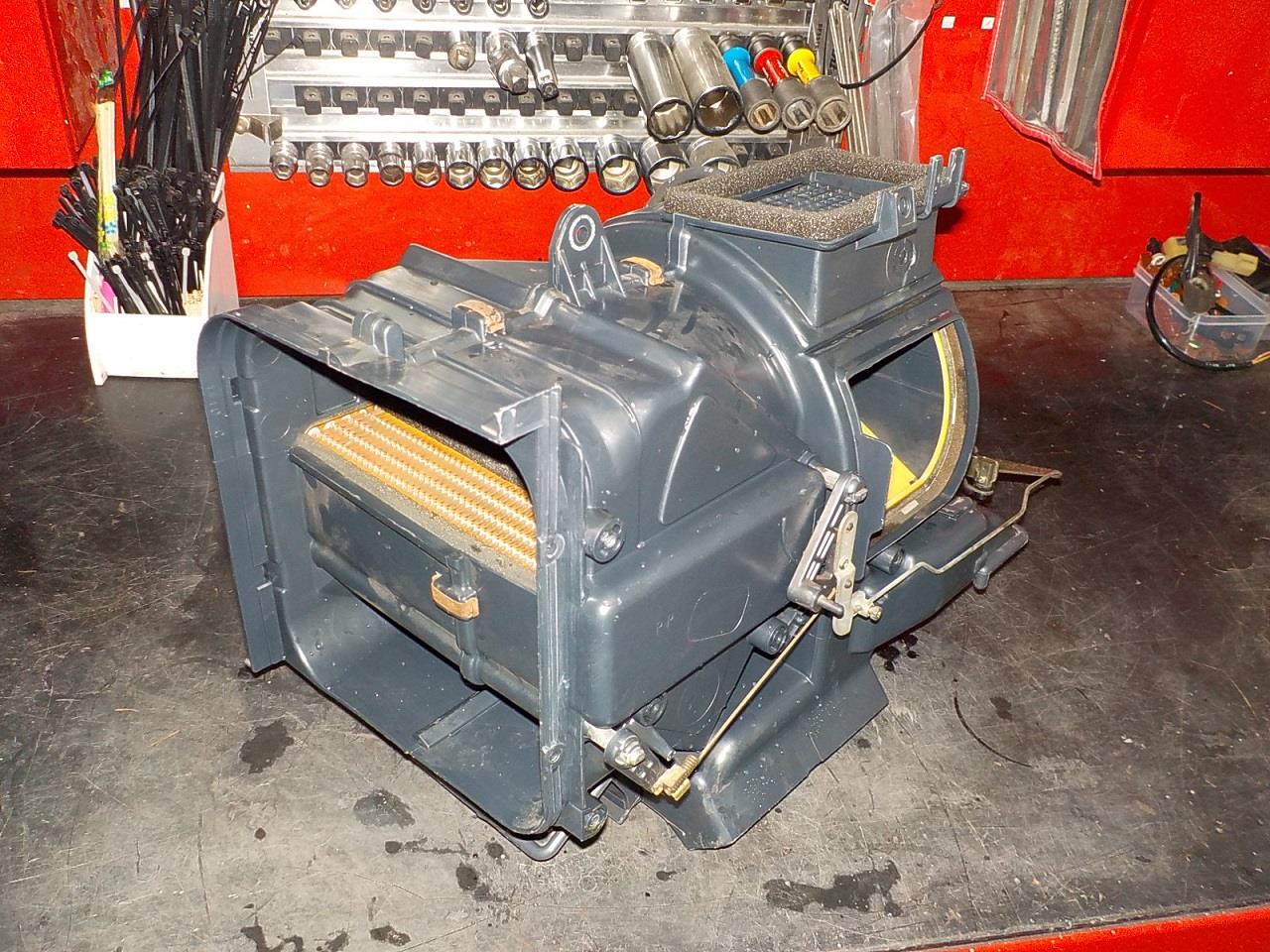

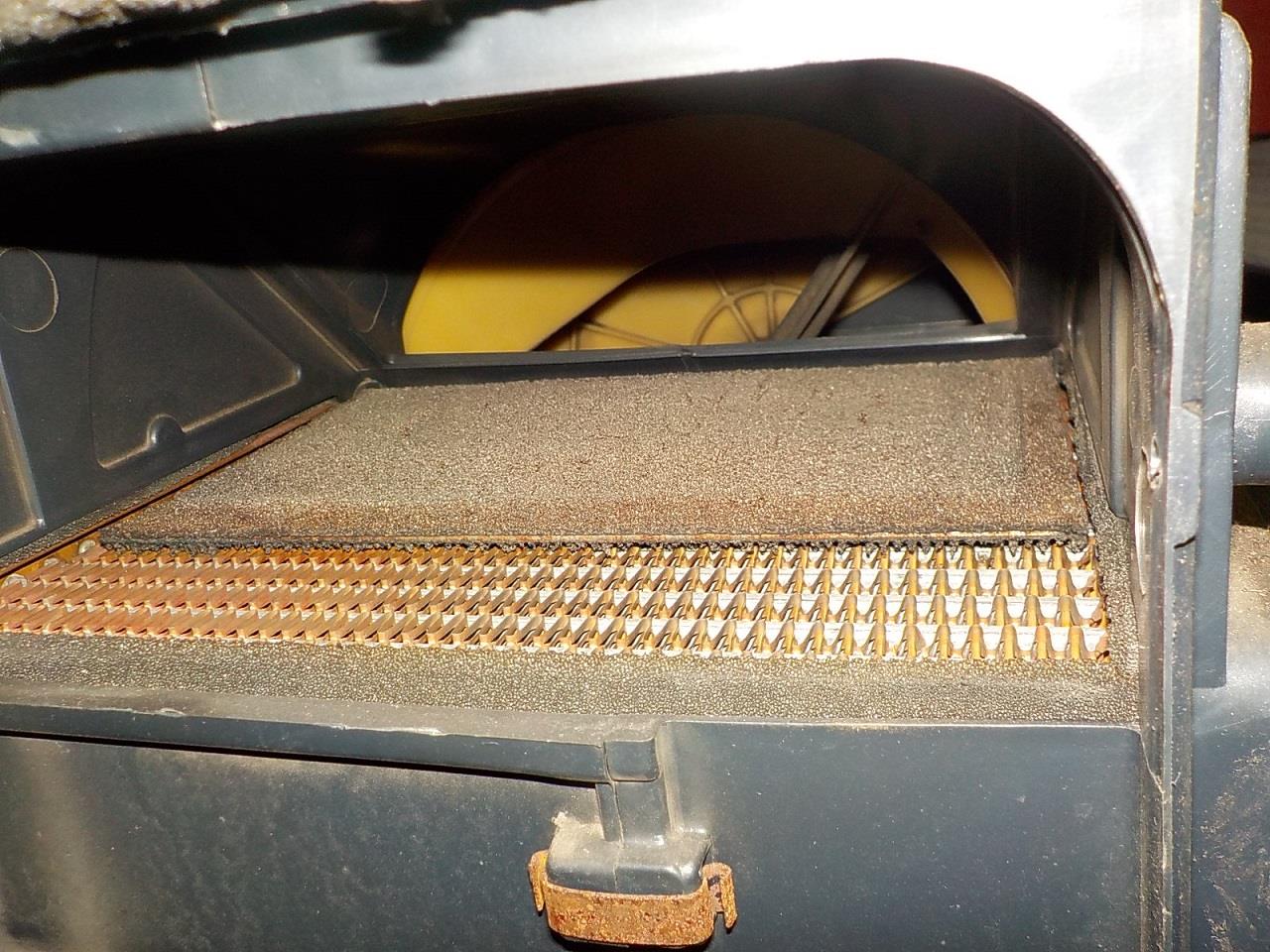

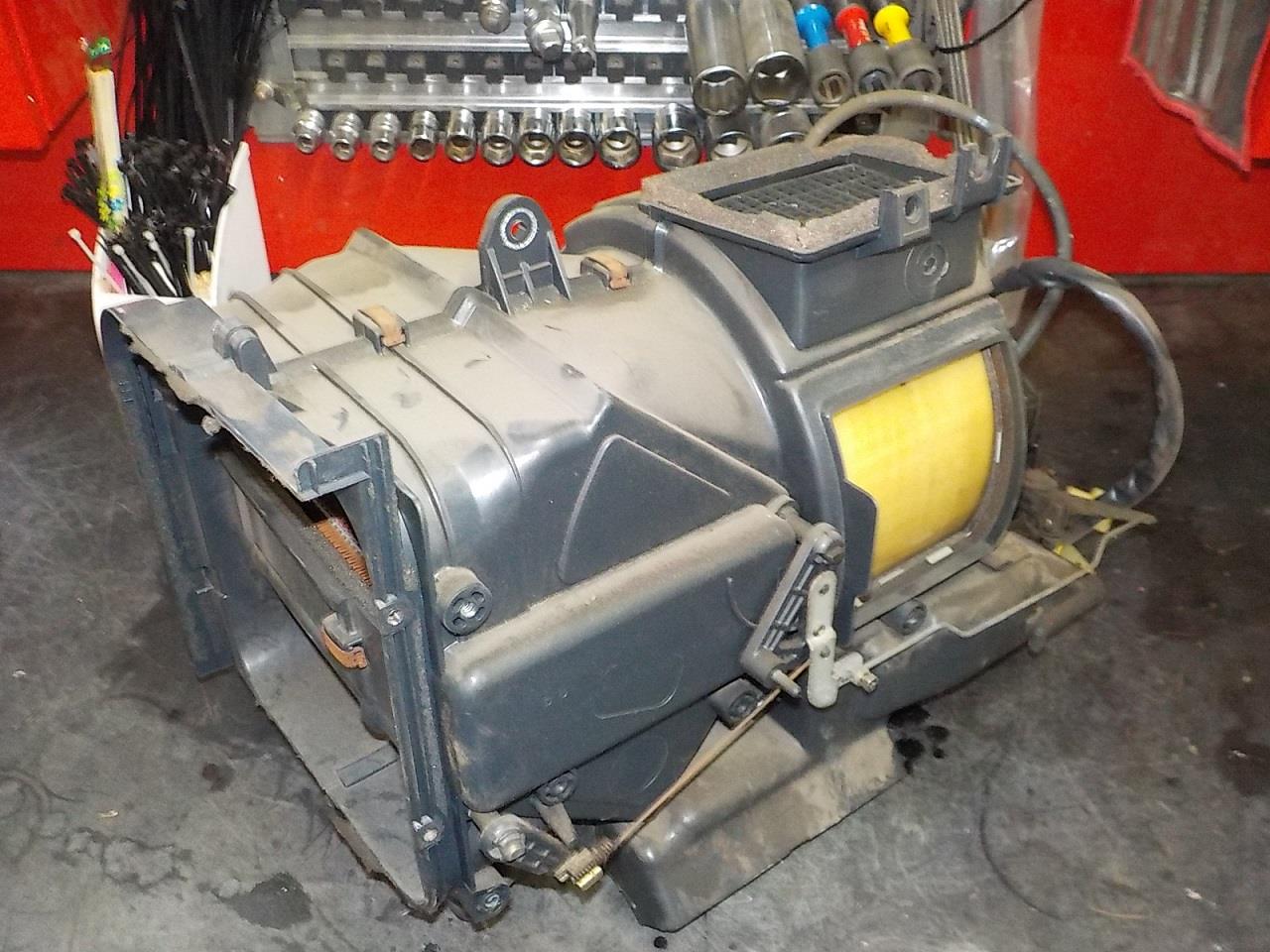

ヒーターユニットです。




こちらもスポンジ彼化しています。

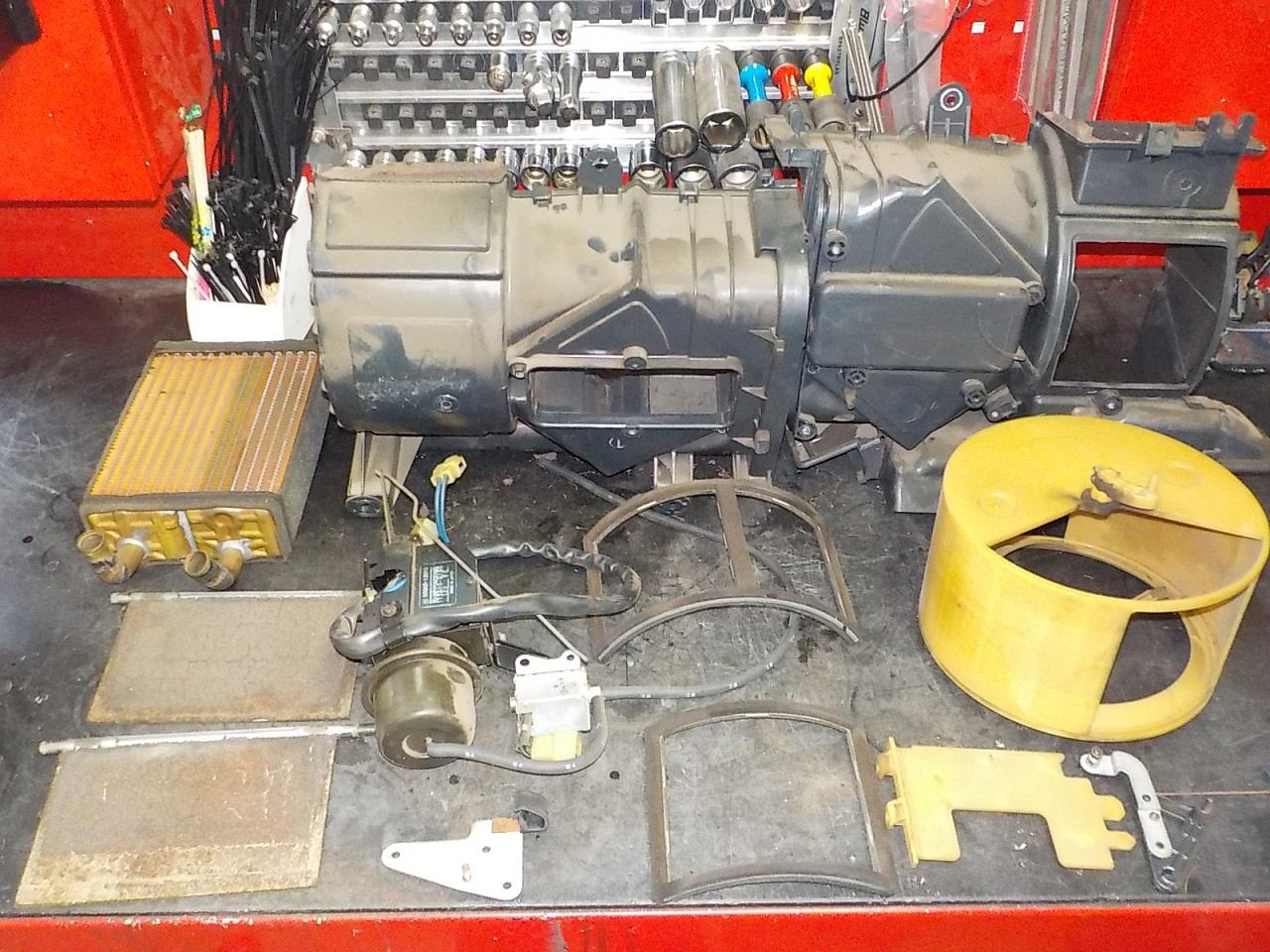

分解完了です。




洗浄完了です。

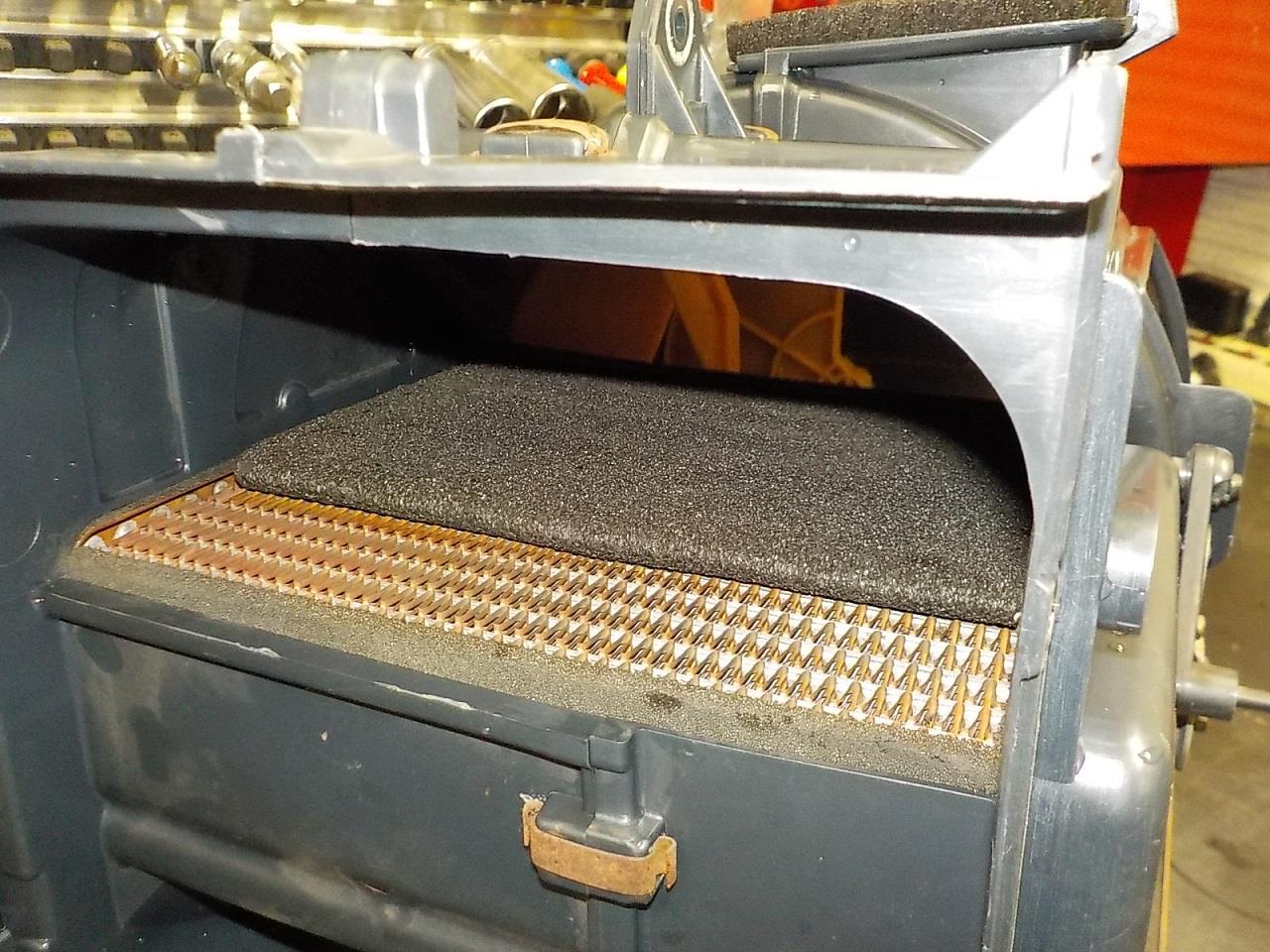

組付け、スポンジ貼替完了です。




こちらも高耐久スポンジを使用しています。

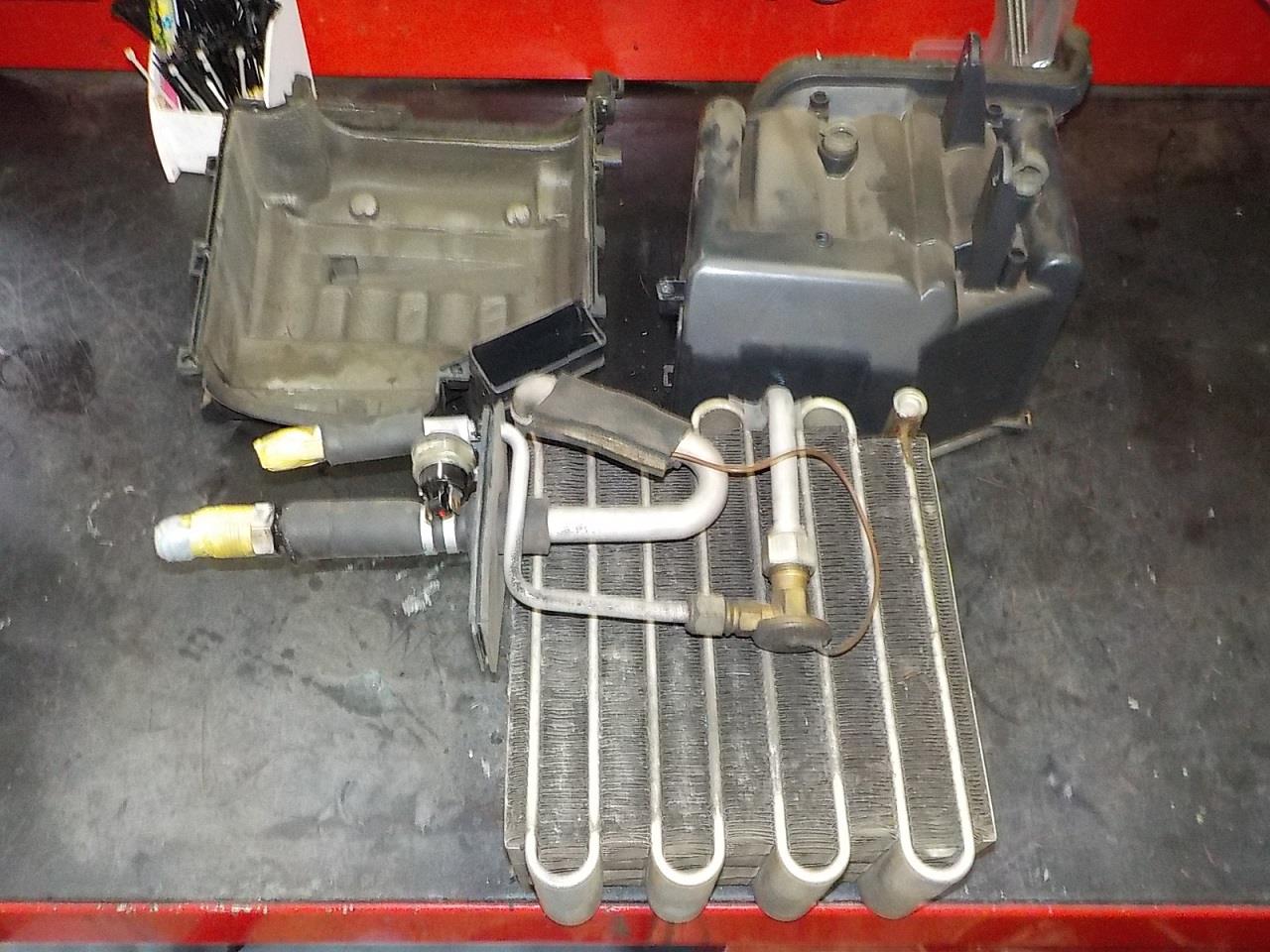

クーラーユニットですが、配管ジョイント部が不純物の蓄積で

再使用不可能な状態のため、エバポレーター・配管交換のため

部品入荷待ちで後日作業となります。
