  9. Panasonic VL-SW231KLテレビドアホン取り付け① [tacoma@ひさし]
REDLEDCOPENSERENA

tacoma@ひさしの愛車 [その他 その他]



整備手帳

作業日：2010年6月6日

Panasonic VL-SW231KLテレビドアホン取り付け①

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級
作業時間 30分以内
1
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]
ネットで買い物をする事の多いtacoma。
たまたま一人で家の二階に居て、
ドアホンの”ピンポーン”が聞こえずに
不在票が入る事が多くて…
再配達って待ってなきゃいけないし、結構不便。

思い切ってドアホンを新調する事に。
ワイヤレス子機いいな！って事で、
Panasonic VL-SW231KL　￥29000円↓
https://amzn.to/2OydKS3

玄関の押しボタン角度調整ステーが約1000円↓
https://amzn.to/2QFgXBL

合計30000円(ーー;)　たけー！！！！
子機なしの単機能なら、安いのもありますね↓
https://amzn.to/37raAIm
2
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]

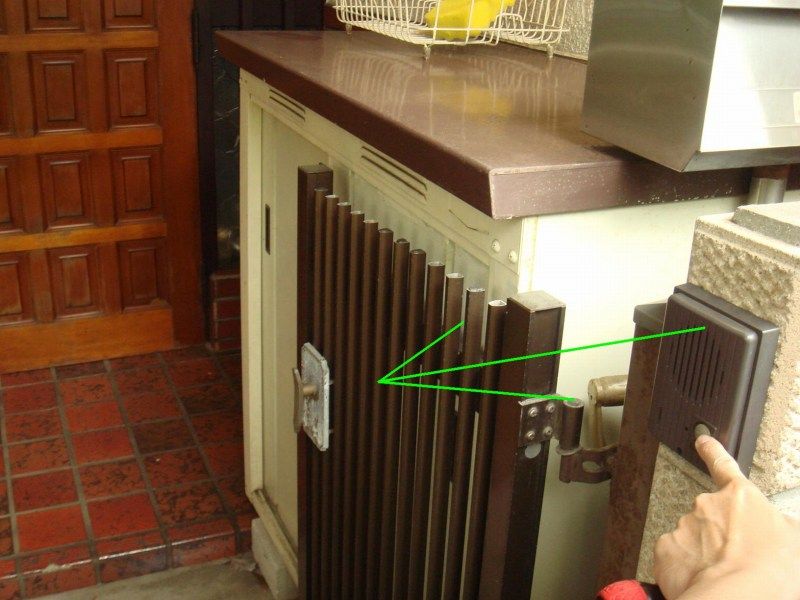

玄関の押しボタンと、親機の間は、
既設のドアホンの配線（2本）をそのまま使います。

…ウチのドアホンの押しボタン、
写真のような向きなんです。
ここにそのままカメラを付けても
ボタンを押した方が写らない。
なので角度調整ステーを使う訳です。
3
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]
まずは古い押しボタンスイッチを外します。
赤○部分でネジ止めしてありました。

あ、ここを触る前に、親機のコンセントは
必ず外して電源を切ってくださいね。
4
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]
パカッと…

(ーー;)超汚いですが…

ネジで留めてある配線2本を外します。
この配線をそのまま使います。
5
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]

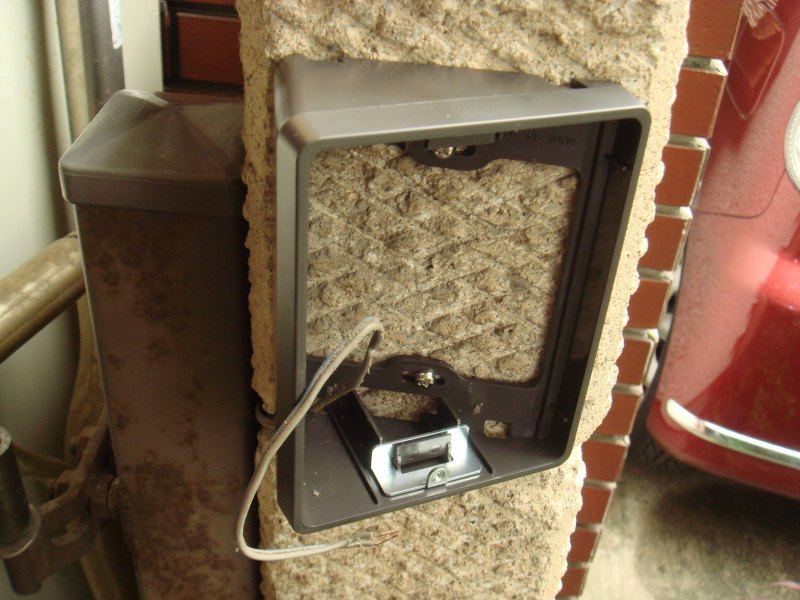

ステーを外したところ。
ステーを固定していたネジ用の、
コンクリート用のアンカー？って言うの？
ネジ留めできるようにしてある穴部分ですが、
アイホン製⇒Panasonic製なのに
寸法ピッタリ、そのまま使えました。

物作りで、こーゆーとこって大事だよな、
ってホントに思います。
6
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]
30°左右に傾けられるステーを取り付けたところ。
ネジ穴もそのまま使えるので、ホント簡単♪

これなら上手くカメラの向きを調整できそうです。

今回の作業で一番心配だった部分だけに
ここで一安心。

上下に調整できるものもあります↓
https://amzn.to/34e7ple
7
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]

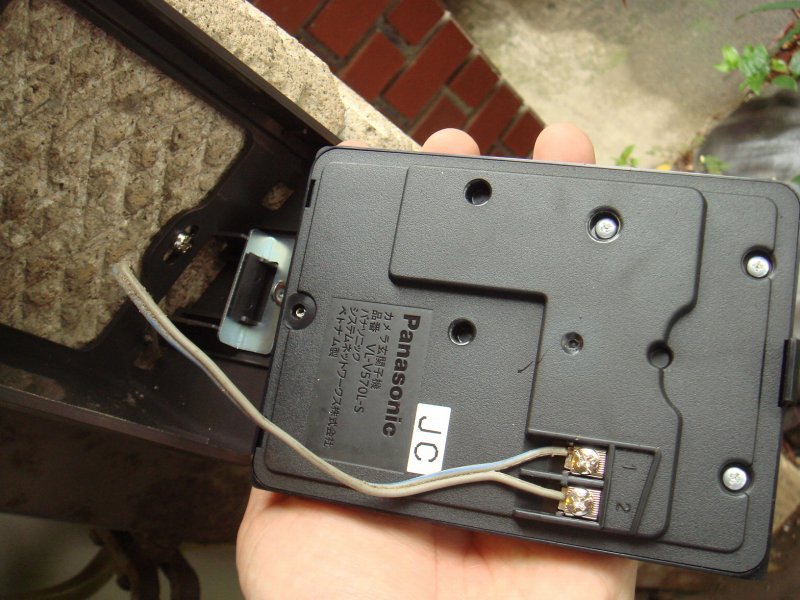

カメラ付き押しボタンスイッチに、
既設の配線をそのまま繋ぎます。

嬉しい事に、配線は無極性ですので
2本の配線が逆になっても大丈夫です。
8
Panasonic VL-SW231KLテレビドアホン取り付け①
[大きい写真で見る]
押しボタン部分をステーに取り付けます。

配線を伝わって雨水が端子にかからないよう
配線の向きは下向きにしておきます。

雨が頻繁・大量にかかる場合は
シリコンコーキングなどで
防水した方が良い事もあるようです。
その場合は、水が抜けていくように
下側はコーキングしないようです。

今回は軒下なので、防水処理していません。

続きはコチラ↓
http://minkara.carview.co.jp/userid/177799/car/282314/1172957/note.aspx

その他のDIY一覧はコチラ↓
http://www.k2.dion.ne.jp/~legacy/list_etc_etc.html
