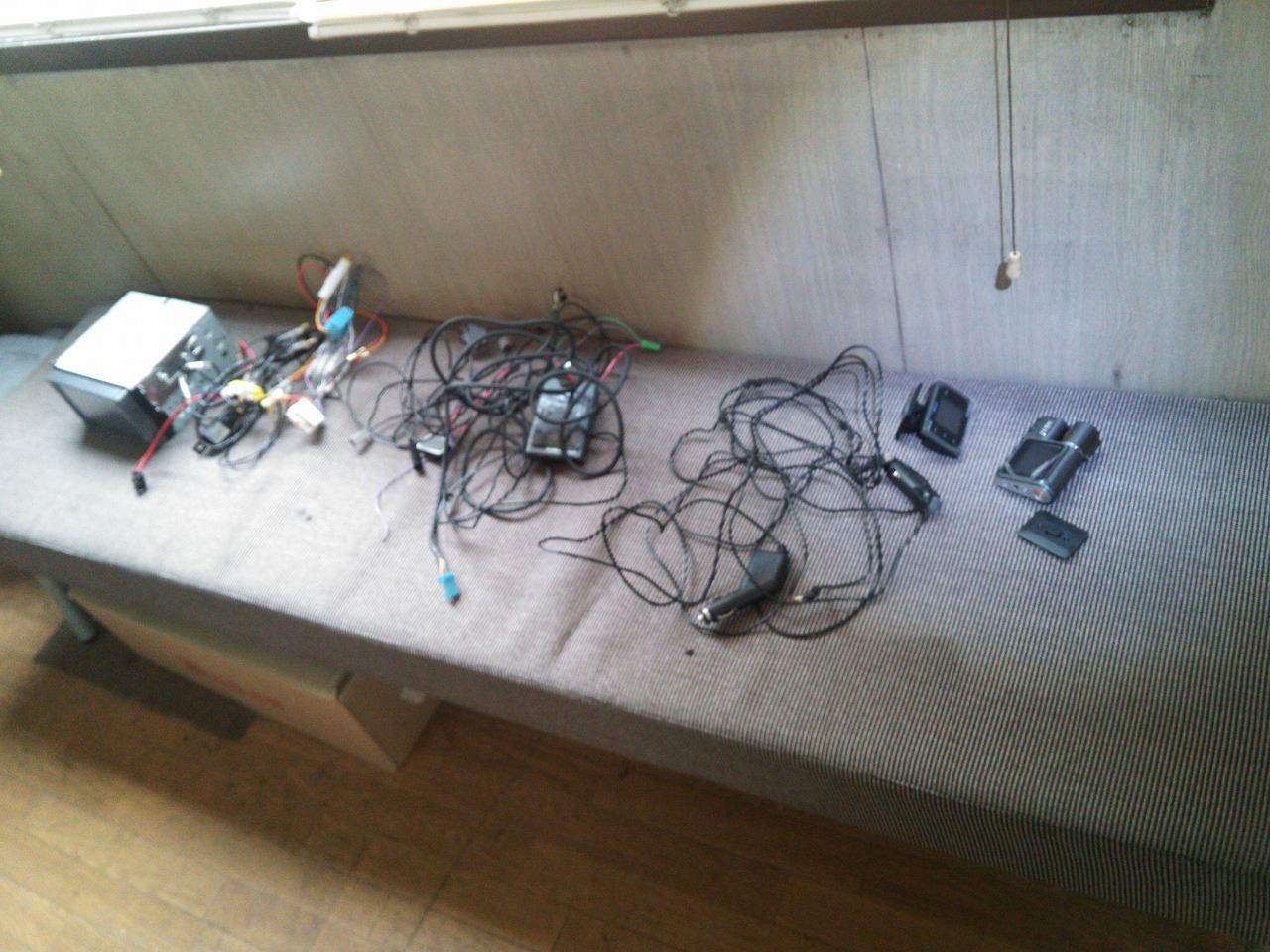

パチスポから、電装品を移植する為に取り外しました。

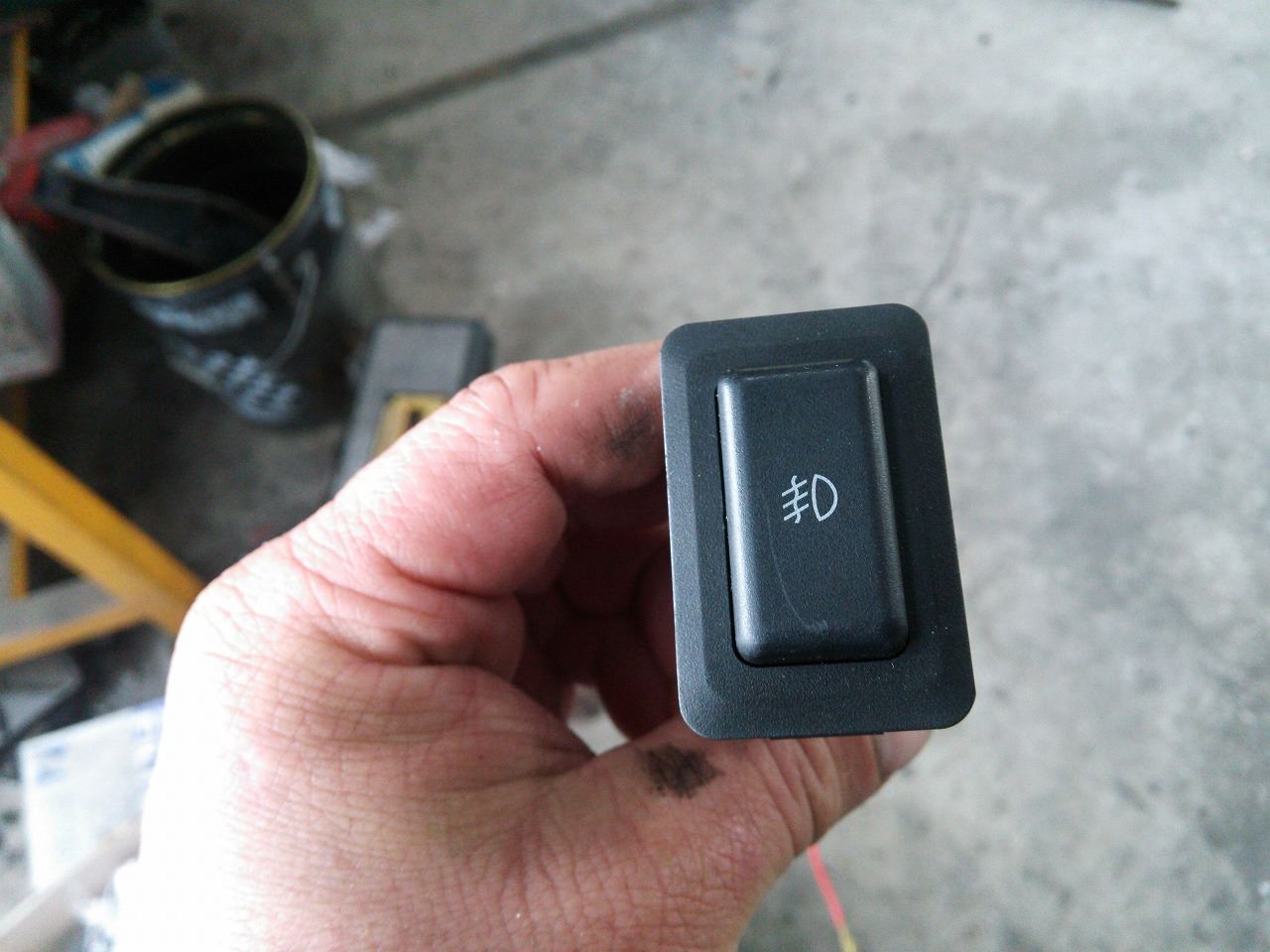

今回はフォグのスイッチを純正らしく、取り付けしたいんで、オクにて、トッポ用のスイッチを落札。



しかし、これ、プッシュタイプなんですね。
２本線ですが、押してる時だけ導通。



これでは。。。。。。

整備書で配線図を見て見ますが、以前も見たとおりの結果。

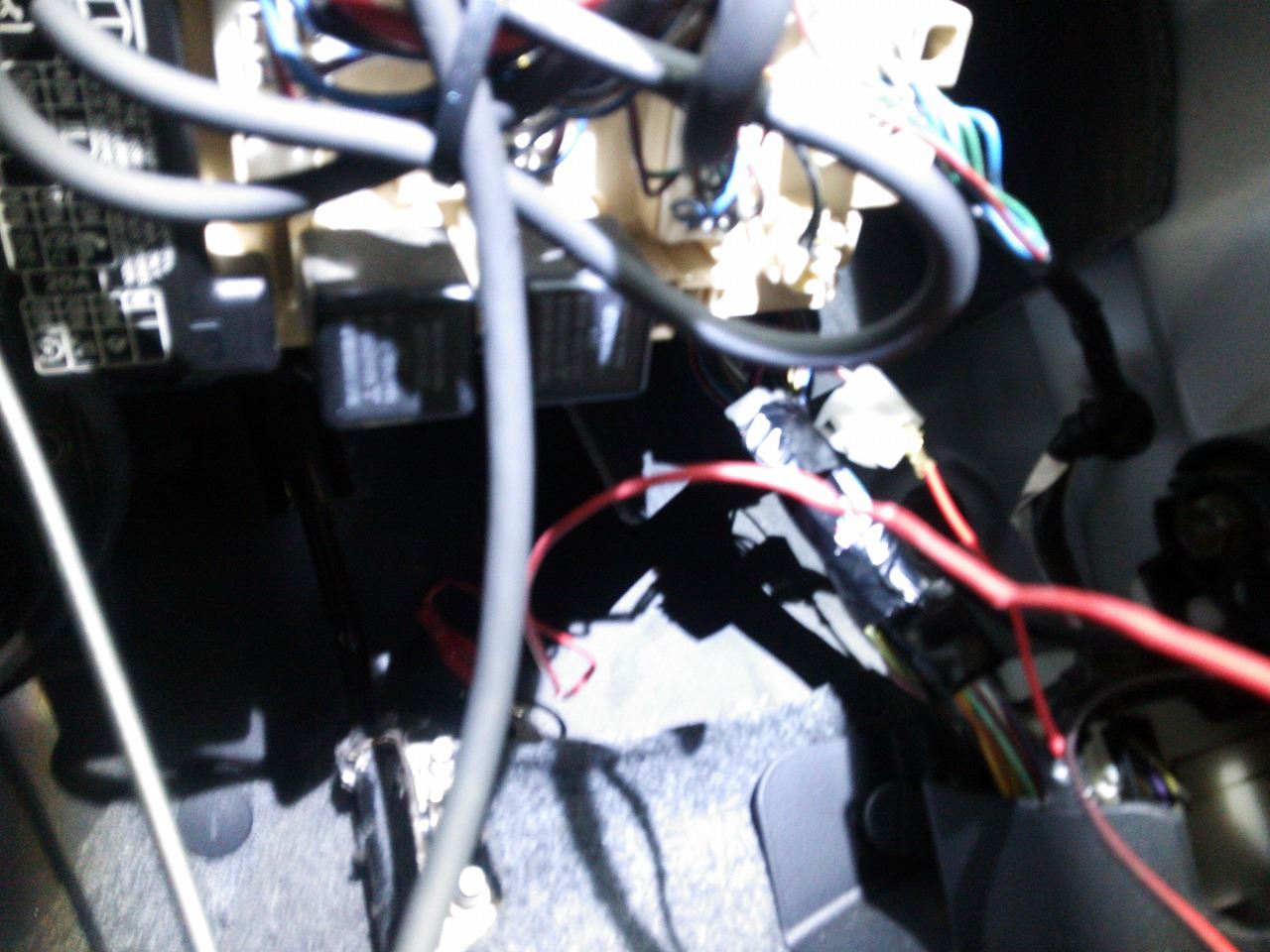

解りにくいですが、運転席足元にフォグ予備コネクター２極と予備コネクター１極がテーピング。



予備コネクター１極は常時１２Ｖきてます。

フォグ予備コネクター２極は配線は１極なんです。それで、これは、電気はきてますが、５Ｖ～７Ｖ程度で変化してるような、常時電源。


おそらくですが、この電源にプッシュして一時的に電気かアースすると、ETACSが反応して、助手席の予備リレー用、メーターインジケーター点灯するカプラー２極のもう一方の線に１２Ｖが出力するのではないかと。。



試しにこのカプラーをアースに落としましたが、反応無し。
これに、常時１２Ｖを繋ぐ？

いや、ETACS壊すとシャレにならないんで、思いつきでする訳には。。。

イルミから取れば済むことなんですが、これだけが気になってやってみたい。

しかし、解らない。。。。。。

誰か、フォグ付きのスポ乗ってられる方、教えてください～。。。。


８１中期までのリレーが後付けタイプの車です。

後期はたしか、リレーがエンジンルームのヒューズボックスに入ってしまっているタイプになってるはず。。



Ｄに聞いて見てもわかるかな？？？
オプションだから。。。。。
