助手席側ルームランプスイッチ取り付け。

ミニカバンには助手席側にルームランプスイッチがありません。
なので、夜助手席に乗る人は・・・真っ暗なまま車内へ。

取り付けの穴はあるんですけどね～。
配線も来てません。

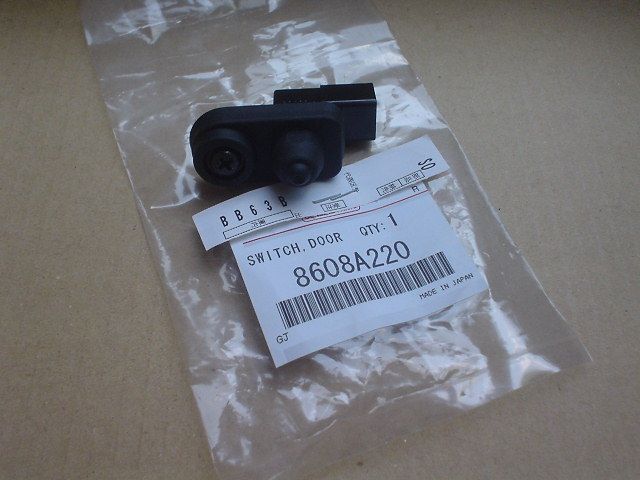

で。運転席側と同じスイッチを注文。大体６００円ぐらいだったはず。

とりあえず、内装の内張りをはがします。
こんな時、３ドアだと一式外さないといけないから結構面倒です＾＾；
リアの内張りは大きいのでリアシートもついでに外して作業してます。

本当は解体車などからコネクター拾ってくれば簡単に付くはずなんだけど
コネクター入手できなかったので、スピーカー用小型平端子で代用。
要は、ドアスイッチに信号が入ればいいのでｗ
３ピンですが、みんカラの整備手帳見ててどこに繋いでもいいらしいので適当に接続。
マイナスは取り付けネジでアースされるようです。
あ。その画像ありません＾＾；必死だったので（爆


で。なんだかんだで助手席側スイッチの位置に取り付けｗ

裏側はこんな感じ。
スイッチからの（自作で取り付けた）配線を裏の穴から室内へ。

運転席側スイッチのコネクタからワンタッチコネクターでルームランプ線を分岐。

運転席側のコネクタは線が２本出てます。
１本はルームランプ用のドア開いたよ～線。
もう１本はキー抜き忘れブザーの線。

どっかのページで真ん中の線がルームランプ線って書いてあった気がしたので
一か八か真ん中の線に接続したらキー抜き忘れブザーが鳴りました（涙

※ちゃんと確認しましょ～。

で、ちゃんとルームランプ線に接続しなおして＾＾；；
助手席側まで配線。

黄色い線がそれ。

内張り戻して、確認して完成＾＾）ｖ

ちゃんと助手席側開けてもルームランプ点くようになりました＾＾
