2020年12月08日

モンキー125 快適化　USBコンセント取り付け

モンキーにUSBコンセントを取り付けます。
きょうび誰しもUSB電源の電装品を使うでしょうからそろそろバイクも標準装備にして欲しいところです‥

今後の発展も考えてリレーを介して電源を引き込みます。

リレー作動用電源引き込み
ヒューズの肩部分を割って配線をはんだ付けしました。

SUBDCがキーONで電気が来ます。
間違えて常時のMAINやっちゃいました💦
ボケまくりです💦
テスターもボケながら当てたのでしょう‥たぶん。

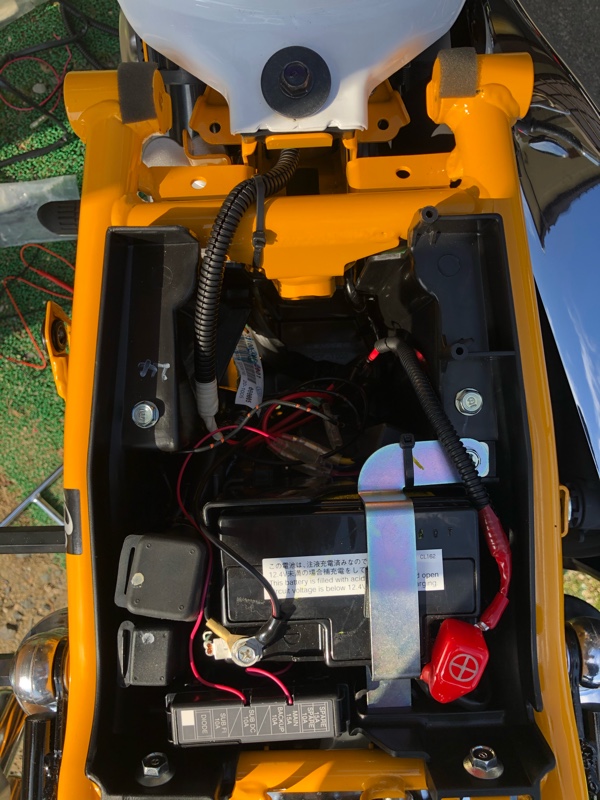

エアクリーナーカバーを外して車体左側を這わせます。
1.25スケアのダブルコードを使用
アースもバッ直にしました。1番確実です。
ステム部分で切り、二口ギボシ取り付け

ここまでやればあとは楽勝★

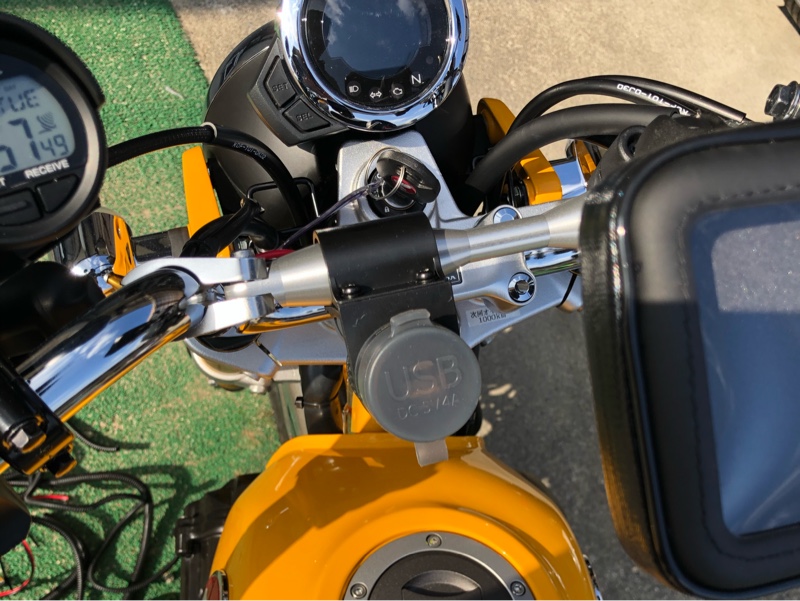

コンセント本体取り付け
完成です。

スマホナビが長時間使えるようになりました。
