作業日：2018年4月17日

LC500用スイッチ取付ハーネス作成

Item: LC500用スイッチ取付ハーネス作成
Author: らっしぃー

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	1時間以内

[大きい写真で見る]

今回作成したのはインジケータ付スイッチ車に、LC500用インジケータ無しのスイッチに交換するためのハーネスです。
インジケータ無しのスイッチであればTRDやGR 用などもいけると思います。

○必要なもの
LC用スイッチ側:
10P(025型)-SMTSメス端子側コネクタキット/10P025K-SMTS-F

車両側:
14P(025型)-SMTSオス端子側コネクタ/14P025K-SMTS-M

工具は細線用電工ペンチ
配線は今回エーモンの細線を使用しました。

[大きい写真で見る]

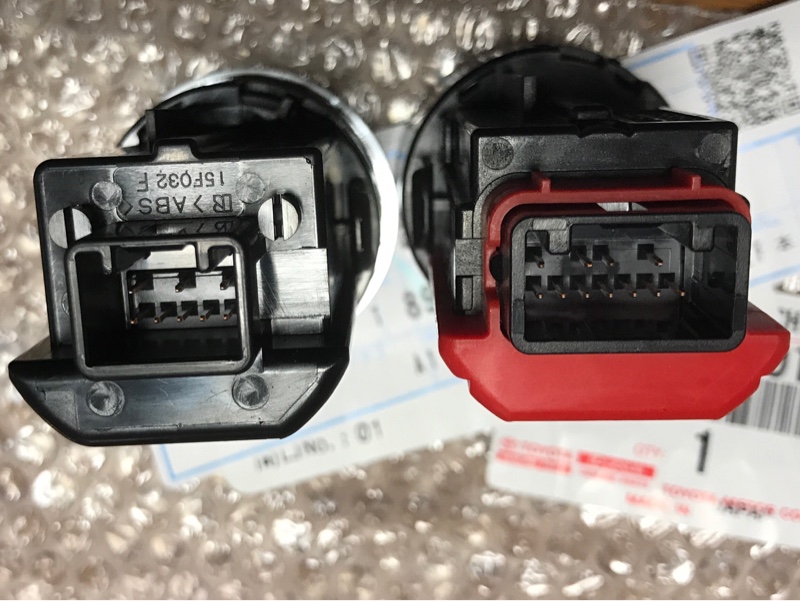

右がインジケータ有りスイッチ
左がインジケータ無し(LC500用)スイッチです。

インジケータ無しのスイッチはピン配置が左右非対称なのでピンアサインを見やすいですが、LC500用は左右対称なので気をつけてください！

また、後述のピンアサインも車両側コネクタとスイッチ側コネクタも見方が違うので注意です！

[大きい写真で見る]

こちらはインジケータ"有り"車両の車両側コネクタを覗いた時のピンアサインです。

該当する信号を手書きで振ってあります。
※GNDは今回使いません！

[大きい写真で見る]

こちらはインジケータ"無し"車両の車両側コネクタを覗いた時のピンアサインです。

振ってあるのは該当する信号です。

[大きい写真で見る]

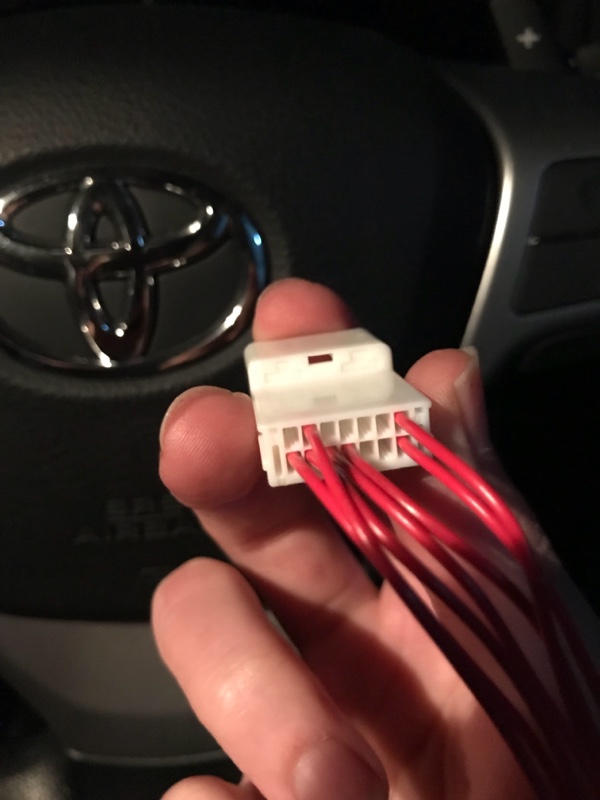

車両につながる側のコネクタを裏から見た写真です。

左下がAGND、右下がVC5となります。

[大きい写真で見る]

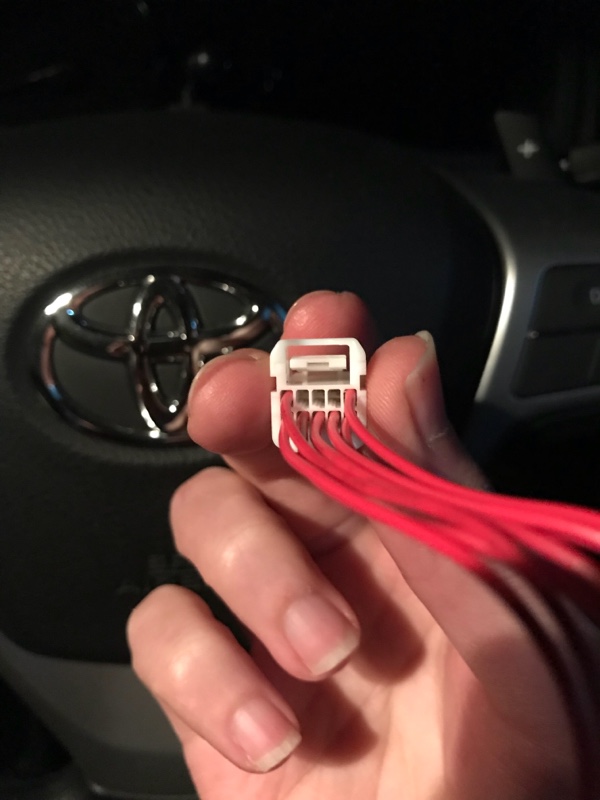

スイッチにつながる側のコネクタを裏から見た写真です。

左上がSS1、右上がSS2となります。

[大きい写真で見る]

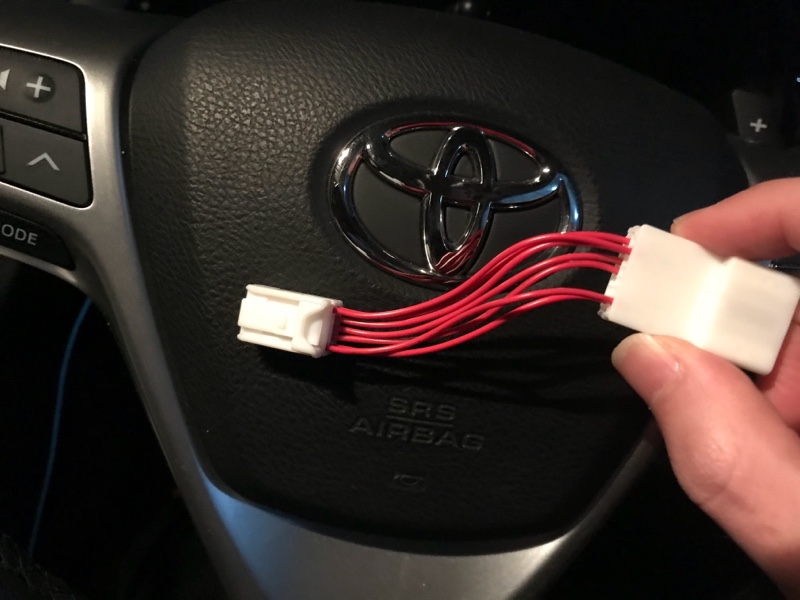

完成品です、全部色同じで見にくいですね・・・
一応拡大して見ると何処と何処が繋がってるかある程度分かるかとは思いますので、これまでの図と写真と見比べてみてください。

私の車両ではスマートキー電池切れ時の始動含め問題なく動作しておりますが、全ての車両で同じように動作するかは保証しかねますのでご了承くださいm(._.)m

以前、ピンアサインについて問い合わせを頂いたのとコメントも頂いたので整備手帳にまとめました。

見にくいでしょうが自己責任のうえ参考にしてくださいm(._.)m

| 記事一覧 |

イイね！0件

[PR]Yahoo!ショッピング

入札多数の人気商品！

[PR]Yahoo!オークション

ガソリン・軽油5円/L引クーポン・全国の宇佐美SSで使えます ※マイカー登録が必要になります。

この記事へのコメント

コメントする

hamachi_yo 2018年5月12日 14:34 初めまして、友達外から失礼します。以前パツレをアップされた時にディーラーから配線図を入手して調べたんですが素人の私にはレベルが高すぎて断念寸前でした。そこに渡りに舟の整備手帳！大変参考になりました！早速リスペクトしつつ私も取付させて頂きました！事後の報告になってしまい申し訳ありませんm(_ _)m この度はありがとうございました！	コメントへの返答 2018年5月12日 15:43 はじめまして。作成途中のを撮り忘れがちなので見にくくて申し訳ありません(^^;) でも取り付けにあたって参考になったようでなにより、コメントもわざわざありがとうございます！( ´ ▽ ` )ﾉ
DAIPON 2018年12月29日 23:42 こんばんは、大変参考になる整備手帳で助かります。 SWILは、スイッチのイルミのことでしょうか？ AGNDはアースのことでいいのでしょうか？ご回答よろしくお願いいたします。	コメントへの返答 2018年12月29日 23:52 こんばんわ、参考にしていただけて幸いですm(._.)m 帰省中で手元に配線図ないのですが、AGNDはスイッチ機能のアースでSWILが文字部分のイルミであっていたかと思います。上の図のGNDがたしかインジケータ部分のアースだったように記憶しています。
DAIPON 2018年12月29日 23:59 ありがとうございます！イルミ線にホタル点滅キットとリレーを仕込んで、擬似LC・LSの点滅表現をしようと思ってました。いただいた情報を元にやってみます。	コメントへの返答 2018年12月30日 0:05 おー、いいですね！気になるのでしばらくしたら覗きにいきます！
DAIPON 2019年1月13日 19:27 こんばんは、いただいた情報を元にハーネスと点滅ユニットのサンプルが出来上がりました。よろしければご覧ください！https://minkara.carview.co.jp/userid/2953941/blog/42404880/ いただいた情報が割込カプラーの作成に大いに役立ちました。	コメントへの返答 2019年1月13日 19:40 わざわざありがとうございます！情報が役に立ったようでなによりです。光り方いい感じですね、これ発売開始したら欲しいです(・∀・)
