ピアッツァのヒーターユニットの続き

前回は分解～洗浄まで行いました。

今回は重要な構成部品のひとつ、アクチュエーターの分解整備を行います。

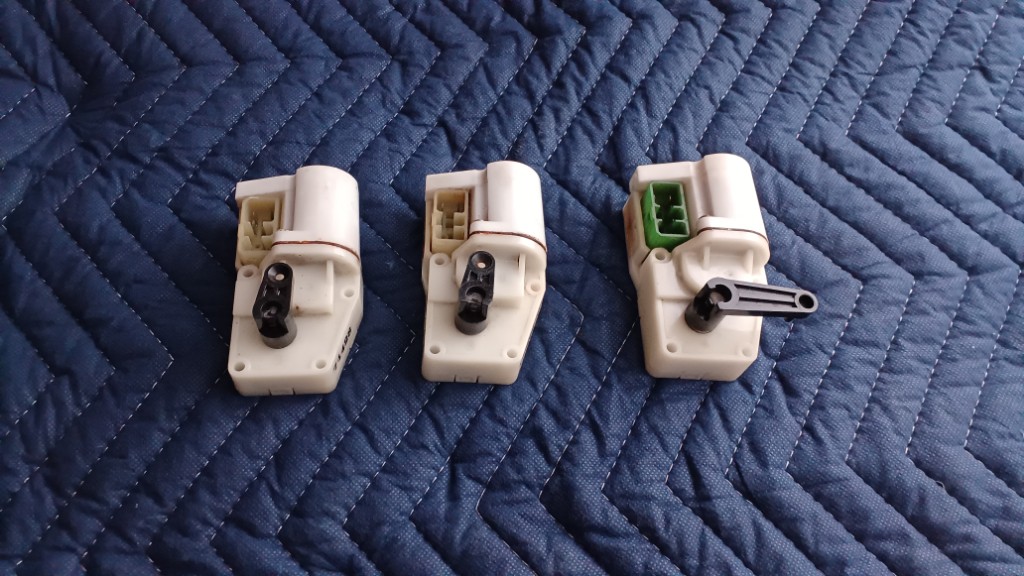

上写真は摘出したアクチュエーター

合計3個で、タイプは2種類
左側の1個が温度調整用アクチュエーター(Aタイプ)
右側の2個が風向調整用アクチュエーター(Bタイプ)

両タイプとも入力信号に対して黒色のレバー部を回転させるだけの簡単な動作を行います。

まず、Bタイプについては風向フラップを開閉するだけなので、ある一定角度の始終点間を往復するだけ。

①と②がBタイプ

一方、Aタイプの温度調整用アクチュエーターには回転位置を検出する可変抵抗が接続されており、常時停止位置を監視しています。

従って、Aタイプは一定角度範囲内において、途中の任意位置で停止させたりするなどの微調整を行っているものと考えられます。

⑤がAタイプ
⑥がアクチュエーター位置監視VOL

Aタイプのアクチュエーターはヒーターコアのバルブとワイヤー接続されており、温度調整の為にはそのバルブの開閉量を微調整しなければならないことを考えると確かに納得がいきます。

・・・以上、素人による機構解析なので間違っていてもバカにしないでねw

さて気をとりなおして、アクチュエーターの分解整備

コイツらを全バラして、モーターチェック・各ギヤの清掃・各部グリスアップ、そして再組立てを行います。


まずはBタイプのバラし完了

基本ハメコミ式で組み立てられており、モーター固定のみネジ止め。

回転ギヤ部
計4個のギヤを内包し、トルクアップを図っています。
一番上の接点付きの大きなギヤがメインギヤ。


モーターと回転基板
回転基板の接点部は断続し、一部区間に電通させ往復運動させているものと思われます。
ワイパーのモーター機構と似てますね。


回転基板の裏側
超シンプルw


モーター固定プレートのサビがヒドイので、例によって浸け置きサビ落とし


キレイになりました。


リューターでメインギヤの接点磨き


モーターは安定化電源に直結し、接点クリーナーをぶっ込んで清掃w

とても滑らかに回るようになりました。

すべてピカピカ


ギヤ部にはタップリとグリスアップして


最終の再組立てを行い完了

合計3個のアクチュエーター分解整備を行いましたとさ。

これでヒーターユニットがいつ壊れても安心ですw

イヤ、壊れてほしくないけど・・・

①盗難防止ハンドルロック購入

エアコン修理が終了して以来、ピアッツァに頻繁に乗っています。

今までは基本的に2段式駐車場の上段に乗せっぱなしでしたが、最近はすぐに乗車できるように下段に駐車することが多くなりました。

こうなると夜間の防犯対策が必要

この世にピアッツァを盗むような物好きはそうそう居ないとは思いますが、精神衛生上宜しくないので盗難防止グッズを購入

「5桁ダイヤル式ハンドルロック」



結構しっかりした造りでズッシリとした重量感があります。

まぁ、何もしないよりマシでしょうw

②オイル漏れ

以前ピアッツァのパワステオイル漏れが発覚した際の駐車場パレット上面のオイル染みの画像



2のオイル染みがピアッツァのパワステオイルの漏れた跡でした。

その時に1のオイル染みもピアッツァのエンジンオイルと思い込んでました。

しかし昨日良く調べて見ると、なんとアルファロメオのミッションオイルでしたw

「・・・ったくおまいら、揃いも揃ってオイルを漏らしやがってw」

ということで、今度アルファロメオのエンジンオイル交換時にちゃんと診てみます。

③アルミホイール発送

素人レストア中のジウジアーロ様デザインの「イグレッカ」

PCDチェンジャー装着後のホイールボルトの逃げ穴加工を実施する必要がありました。


飛び出したホイールボルト


赤丸の位置に逃げ穴加工します

単なるアルミ材の削孔作業なので、どこでも施工してくれるかと思いきや・・・

近所の金属加工屋さんはすべて断わられて全滅w

安全に関わる作業なのでイヤなのかな？

結局関東のホイール専門業者さんに依頼することになりました。

日曜日に梱包してピアッツァに積んでクロネコヤマトへ



完成予定は11月中旬とのこと、楽しみです。

④サイコロホイールレストア

なぜかウチにあるサイコロホイール



コイツに限っては、専門のホイールリペア業者さんにレストアをお願いすることに決定。

既に三者見積りも徴収済みw
20万円弱は掛かりそうです。

さすがに今スグには無理なので、貯金すべくスロットで頑張りますw

北斗の拳で2回ほど夢想転生バトルにぶっ込めば、楽勝ですねw

2023年夏

足の骨折のため外出不能
そして2ヶ月ほど在宅ワーク

自宅で軟禁状態となっていた私は「あまちゃん」の再放送が唯一の楽しみになっていました。

最初の本放送時に欠かさず観ていたにも関わらず、今回毎日1話ずつ観るのががかったるくなり、挙げ句にNHKオンデマンドまで契約して一気観したのですw

いたく感動した私は劇中歌「潮騒のメモリー」を生歌で聴きたくなり、薬師丸ひろ子様のコンサートに申し込んだのでありますw

無事チケット確保

今年の薬師丸ひろ子コンサートツアーは全国10ヶ所以上回るようですが、すべてSOLD OUTで結構なプラチナチケットだったみたいですね

そして2023年10月18日(水)、愛知県芸術劇場にて鑑賞



パンフレットと



薬師丸ひろ子様デザインのマグカップw
記念グッズとして購入


さてさてコンサートの方は・・・

まさしく完璧

素晴らしいの一言に尽きます。

オープニング曲は「セーラー服と機関銃」
「潮騒のメモリー」では不覚にも涙してしまいましたw

終盤には「探偵物語」や「Wの悲劇」などの映画主題歌メドレーを披露

アンコール入れてトータル2時間30分、素晴らしいコンサートでした。

しかしこの歌唱力はスゴいとしか言いようがありません。
生歌でキッチリ高音まで発声、音程がまったくブレません。

恐らくかなりのプロ意識を持っており、日頃からキッチリとボイストレーニングを行い、歌うために節制した生活を送っていらっしゃるのだろうと推察します。

次回も是非行きたいと思います。

2023年8月

エアコン故障と同時にヤフオク購入したヒーターユニット



入手後、ユニットの分解から洗浄、錆落としや各アクチュエーターの分解整備、そして再組立てを行いました。

今回は上記一連の作業を記録として残しておこうと思います。

ピアッツァのエアコンシステム全体図


ヒーターユニットは赤丸部
ダッシュボード内部、助手席側から「ブロアユニット」「エバポレーター」「ヒーターユニット」の順に並んでいます。

今回対象となる「ヒーターユニット」はちょうど車内中央部、センターコンソールの裏側に鎮座しています。



上の通り、ヒーターユニット本体は結構な数のパーツの集合体として構成されています。

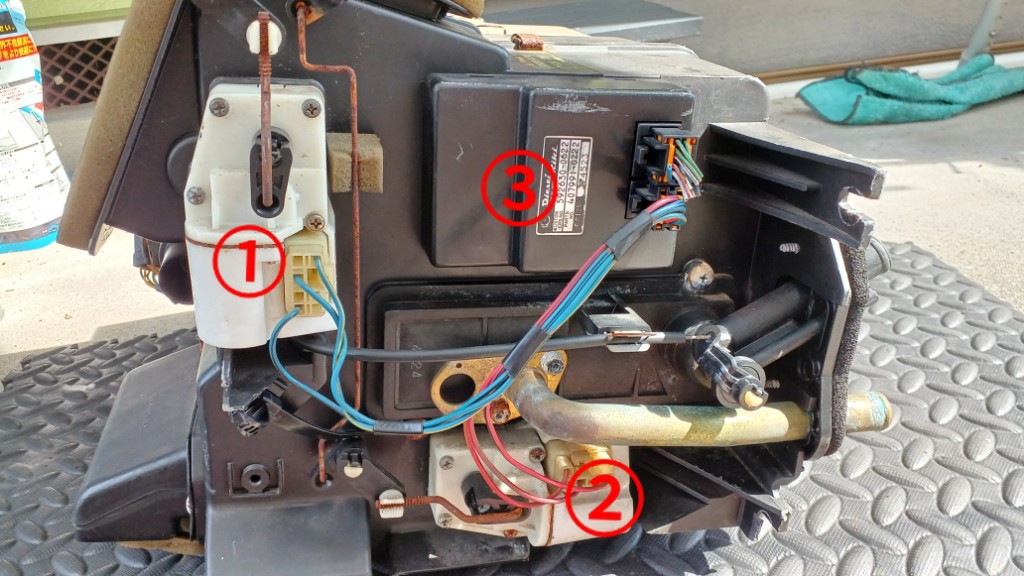

(右側面)

①②風向調整用アクチュエーター
③アクチュエーター制御基板

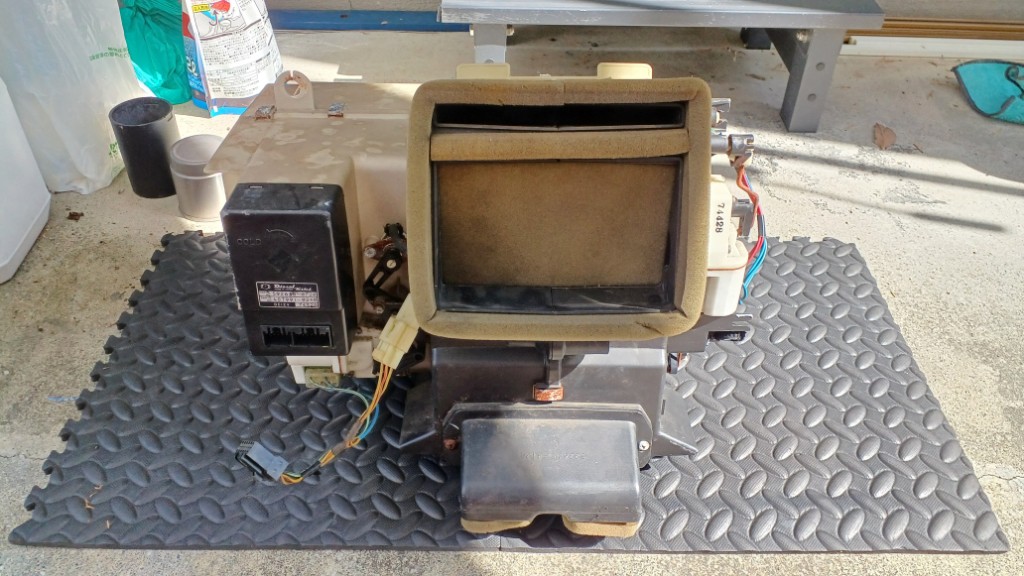

(正面)
中央のデカいフラップがメインの吹出し口


④温度調整用アクチュエーター制御基板
⑤温度調整用アクチュエーター
⑥アクチュエーター位置検出用可変抵抗

⑤のアクチュエーターはワイヤーが接続されており、ヒーターコアのバルブを開閉することにより温度調整を行っているようです。

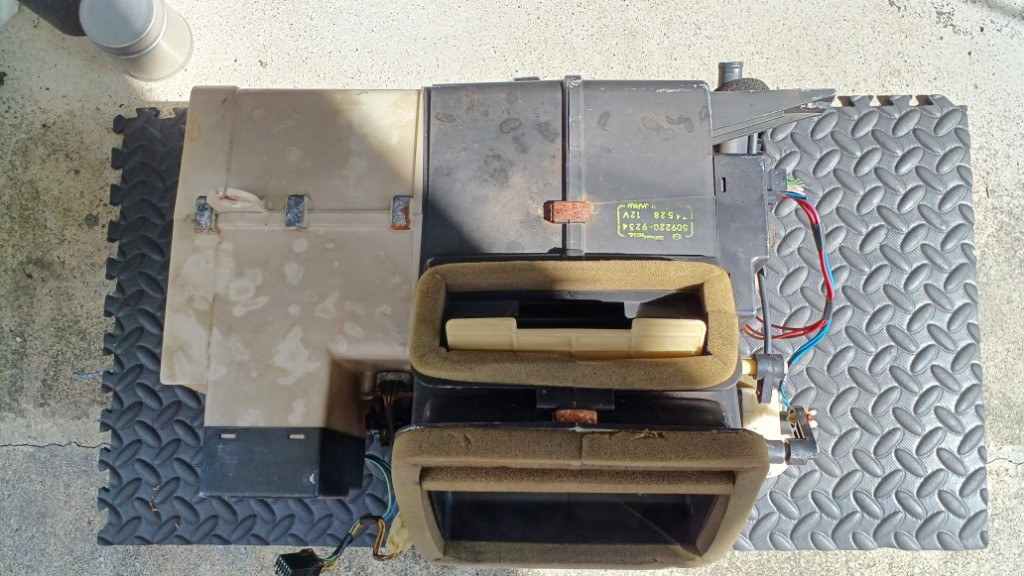

(上面)

上面のフラップがフロントガラスデフロスターの吹出し口

(左側面)

このデカい開口部がエバポレーターとの接続部

(下面)

足元への送風口が2個あります。

ユニット本体はモナカのように中央で左右に分解

⑦ヒーターコア

そして全バラシ完了


アクチュエーターユニット3個


制御基板2個


各種構成パーツ


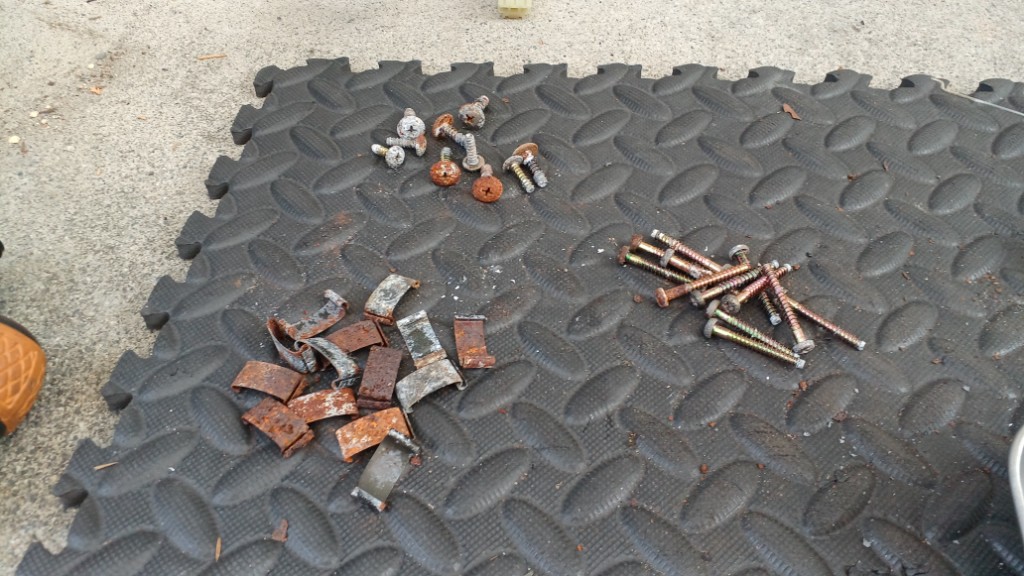

錆がヒドイですね


洗浄完了～日光浴w

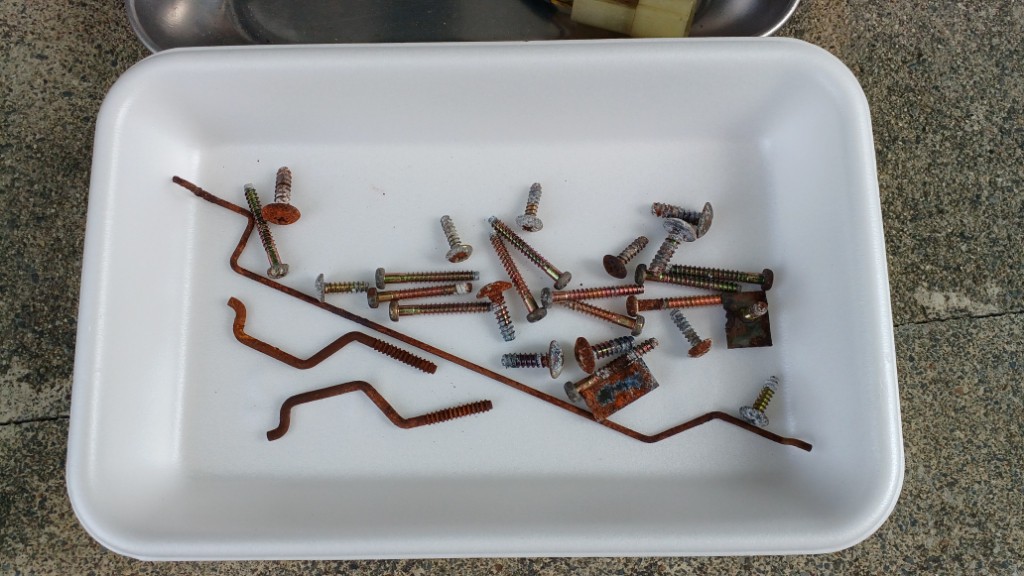

錆がヒドイのでトレイに入れて・・・
