しばらく間が開くとどこまで書いたか覚えてないぞっと♪

どうも！トライズです！






プライベートROMチューンをやるにあたり、気になっていたモノを導入しました。


Nissan Data Scan


知る人ぞ知る。てか知ってる人は知っている日産車用自動車診断機の社外版ですな。




ほとんどの車には、運転席の足元あたりに診断コネクタというものがついています。
純正のECUは、エンジンに異常があった場合にその異常箇所を記憶するようになっているのですが、それを診断コネクタから読み出すことで、故障診断にかかる手間を削減できるわけですね。

また、診断コネクタを介した機能は他にもあり、診断機を繋いだ状態でエンジンをかけると、ECUが読んでいる各センサーの値をモニタリングできたりします。



チューニングエンジンをフルコンを使って燃調をとる場合、パソコンと専用のソフトで（もしくは専用端末で）各センサーの値を表示し、マップのどこを読んでいるのかを特定し、データを編集します。



純正ECUのROMチューンの場合も、各センサーの値を見ながら調整したいので、このNissan Data Scanを使って診断コネクタからECUをモニタリングしてみようと思います。






ちなみに、Nissan Data Scanというのはソフトウェアの名称。
いくつかバージョンがあるようで、

Nissan Data ScanⅠが旧日産診断コネクタ用
Nissan Data ScanⅡがOBDⅡ用
Nissan Data ScanⅢは、コンサルト３対応のやつらしい。



で、ソフトとは別に診断コネクタとパソコンを繋ぐためのケーブルが必要なんですが、

↓ここで買えます。

Garage In-take! HP

NDSソフトウェアとblaZtのケーブルがセットで販売されています。
昔のPCで主流だったシリアルポート(RS232）用とUSB用がありますが、私は迷わずUSB用を買いました。








さて、これで車とパソコンを繋ぐ用意は整ったのですが、NDSにはデータモニタリングとは別にもうひとつ機能があります。




診断コネクタからECUのROMデータを読み出すことができるんです！




えーと、純正ECUを改造して、追加基盤を取り付け、ROMチップを搭載しても、データが入っていなければ動きません。

ROMチップに書き込むデータは、純正のものを編集するので、元になる純正データが必要です。

純正ROMデータ自体は普通に売ってるのでそれを買えばいいのですが、せっかく手元に純正ECUとそれを読み出すツールがあるので、早速やってみます。







えーこんなかんじ。





ちなみに、吸いだしてる車はシルビアの前に弄っていたN15パルサー。当然のようにダッシュボードがありませんが、これで完成形ｗ これで現役実働状態ｗ




とりあえず用意したデータは、
P11 SR20VE 前期
P11 SR20VE 後期
N15 SR16VE
とついでに、
S15 SR20DE
も、データの参考に。



追加基盤を取り付けたECUは、P11 SR20VE 前期で、最初はこの同じECUから吸い出したROMデータでエンジンを動かしてみます！


あ、そういえばブログが後先になってしまいましたが、追加基盤を取り付ける前でないと、純正ROMデータを読めない気がします。取り付け後は試してないですが。

うちにはなぜか、20VEのECUがいくつも転がっているので何とでもなるんですがね。



それでは！

ゴールデンウィーク！！！
どうもトライズです！


今年はきれいにカレンダーどおりの休みをもらえたので、珍しく連休を満喫しております！





まーしかし車好きの例に漏れず、休みになると車をいじりたくなっちゃうわけですよ。

ここ数日、好きな時に起きて、好きなように車を弄って、好きなだけ遅くまで作業を続けるという充実した毎日を送っています。



ただ、弄ってる車は自分のじゃなくて客のですけどね。







・・・


あれ、それって普通に仕事・・あれ、オレの連休ｈ(ｒｙ






まぁ、お客様の車とはいえ、面白い整備なのでなんだかんだ楽しんでおります。

気を取り直してVEシルビアROMチューンの続きでも語りましょう。





純正ECUをROM書き換え可能な状態に改造するための追加基板が届いたので、早速取り付けます。

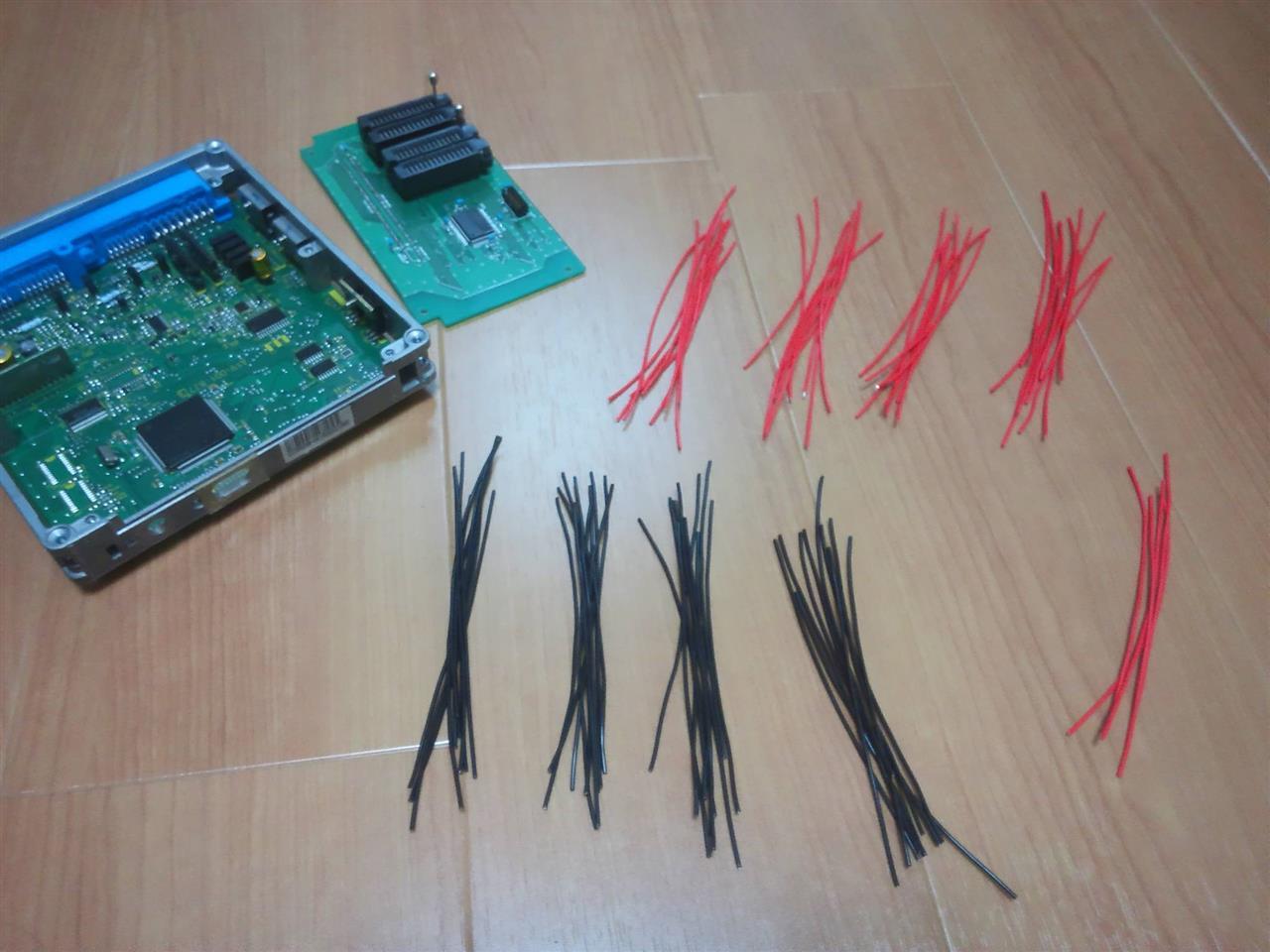

取り付けに必要なケーブルと、手順の書かれた説明書が追加基板に付いてきますので、それを見ながら作業します。

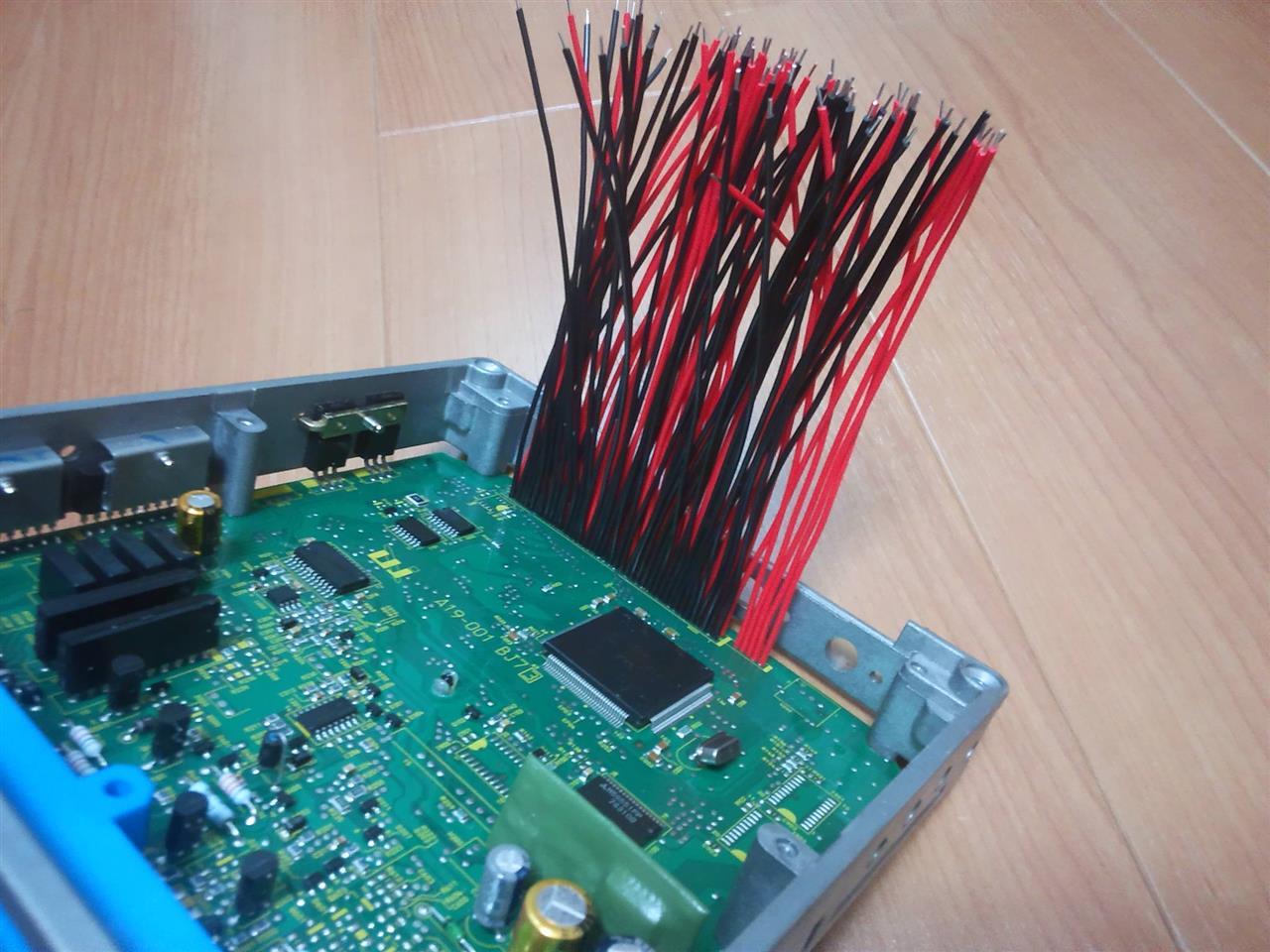

P11のECUの場合は、純正基板上のチップ抵抗のうち指定されている30個ほどを取り外し、2箇所ほど新たに追加し、追加基板と純正基板を40ピン×２のフラットケーブルを一本一本半田付けすることになります。

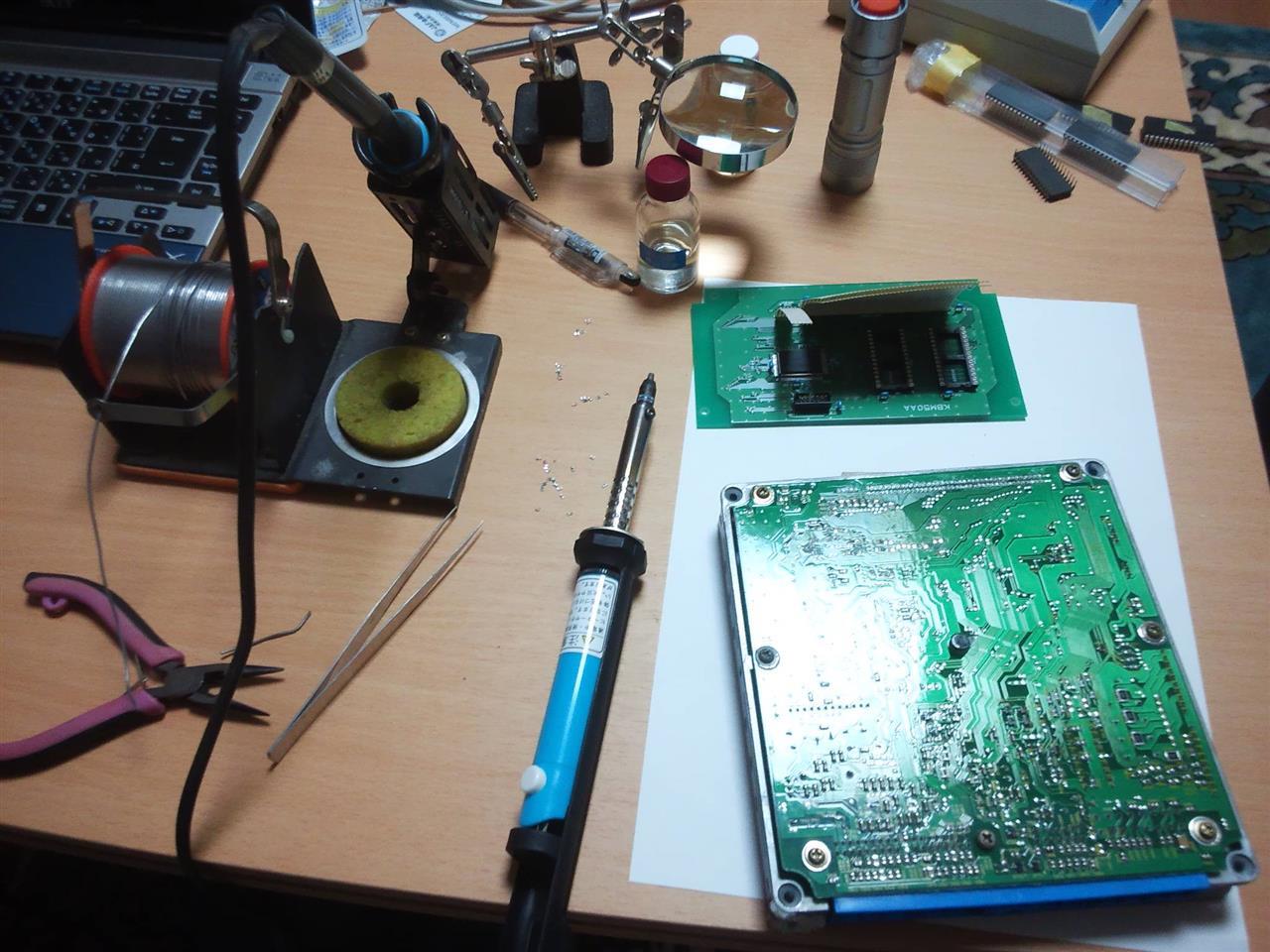

お気に入りの半田ごてと、明るい作業机を用意して、春のやわらかい日差しと温もりに身をゆだねながら行うにはもってこいの作業ですが、不安な場合は取り付けを外注するほうが良いでしょう。

今回購入した追加基板の販売元では、追加基板の取り付けも請け負ってくれます。別途5000円とのことです。

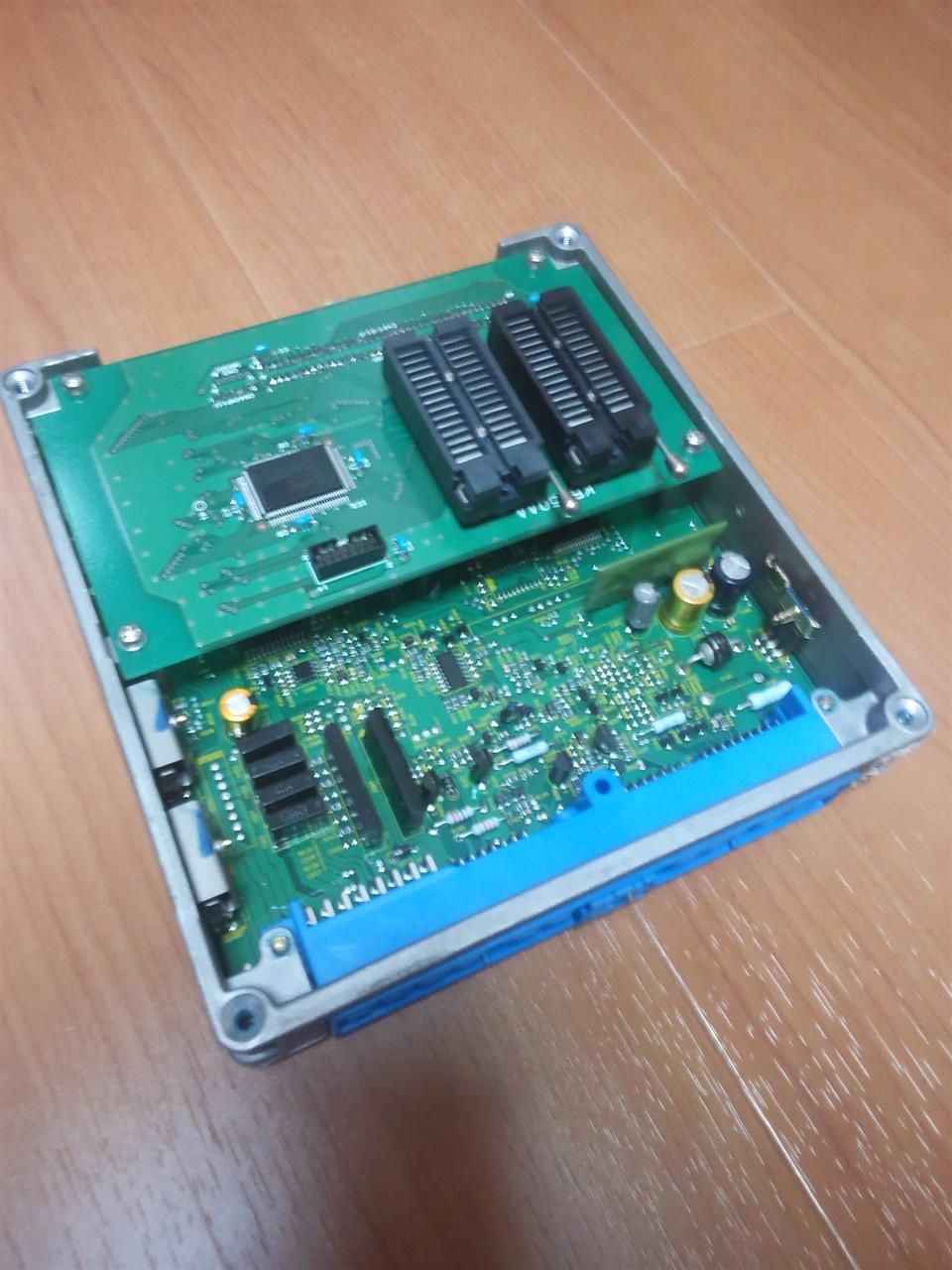

で、取り付けが完了するとこんな感じ。





ICソケット部には、ROMチップの脱着を簡単にするため、レバーソケット（ゼロプレッシャーソケット）を刺してあります。





さて、後はこれに、データを書き込んだROMを刺せば完成なんですが、ふと思い立って一工夫します。




この追加基板は、純正基板に向かい合うように固定し、ECUのケースは無加工で取り付けられるようになっています。

ただ、このままだと、ROMチップを付け替えるためにはいちいちふたを開けて追加基板をめくらないといけません。
それは結構面倒です。






なので、

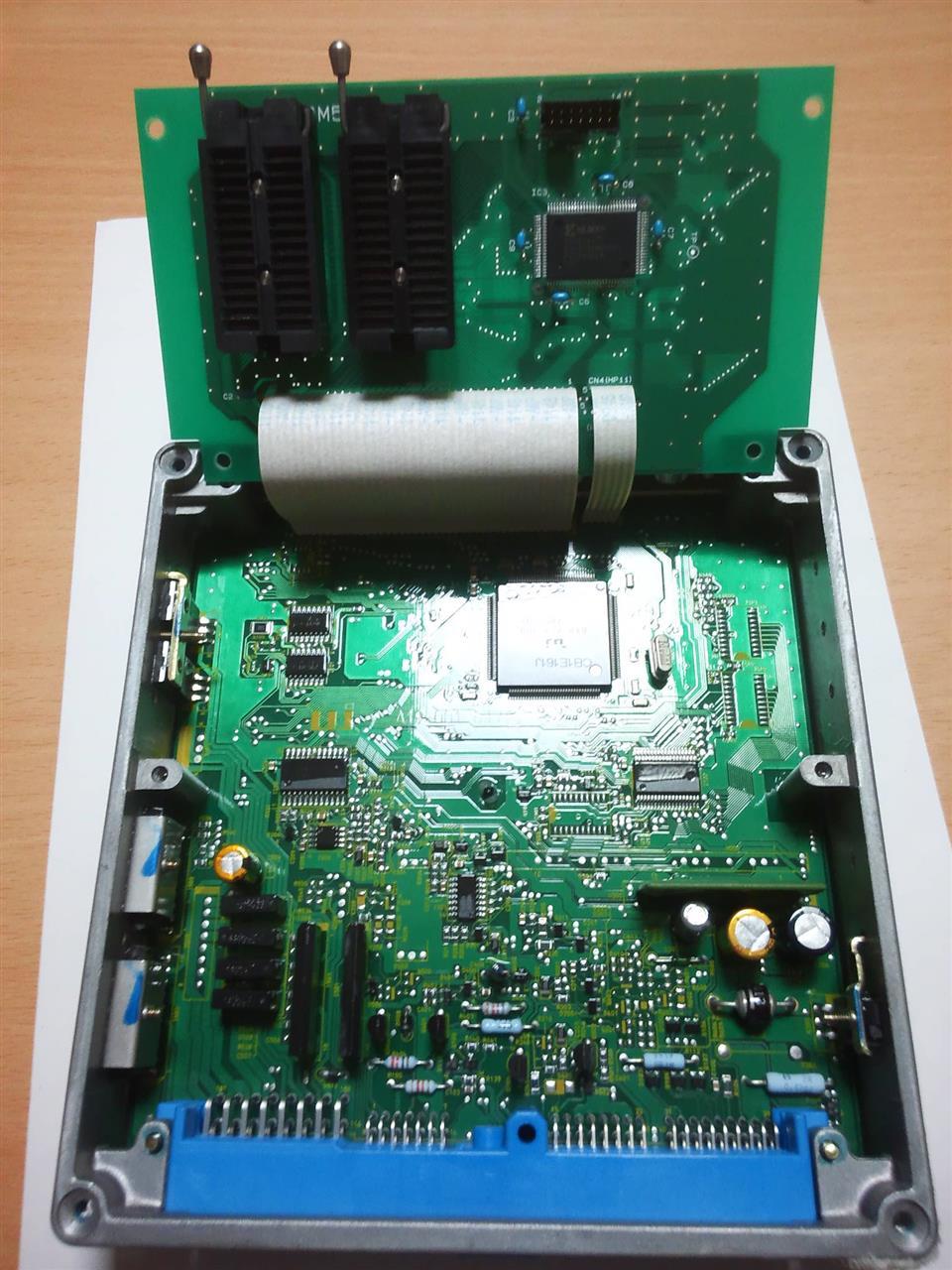

こうやってー

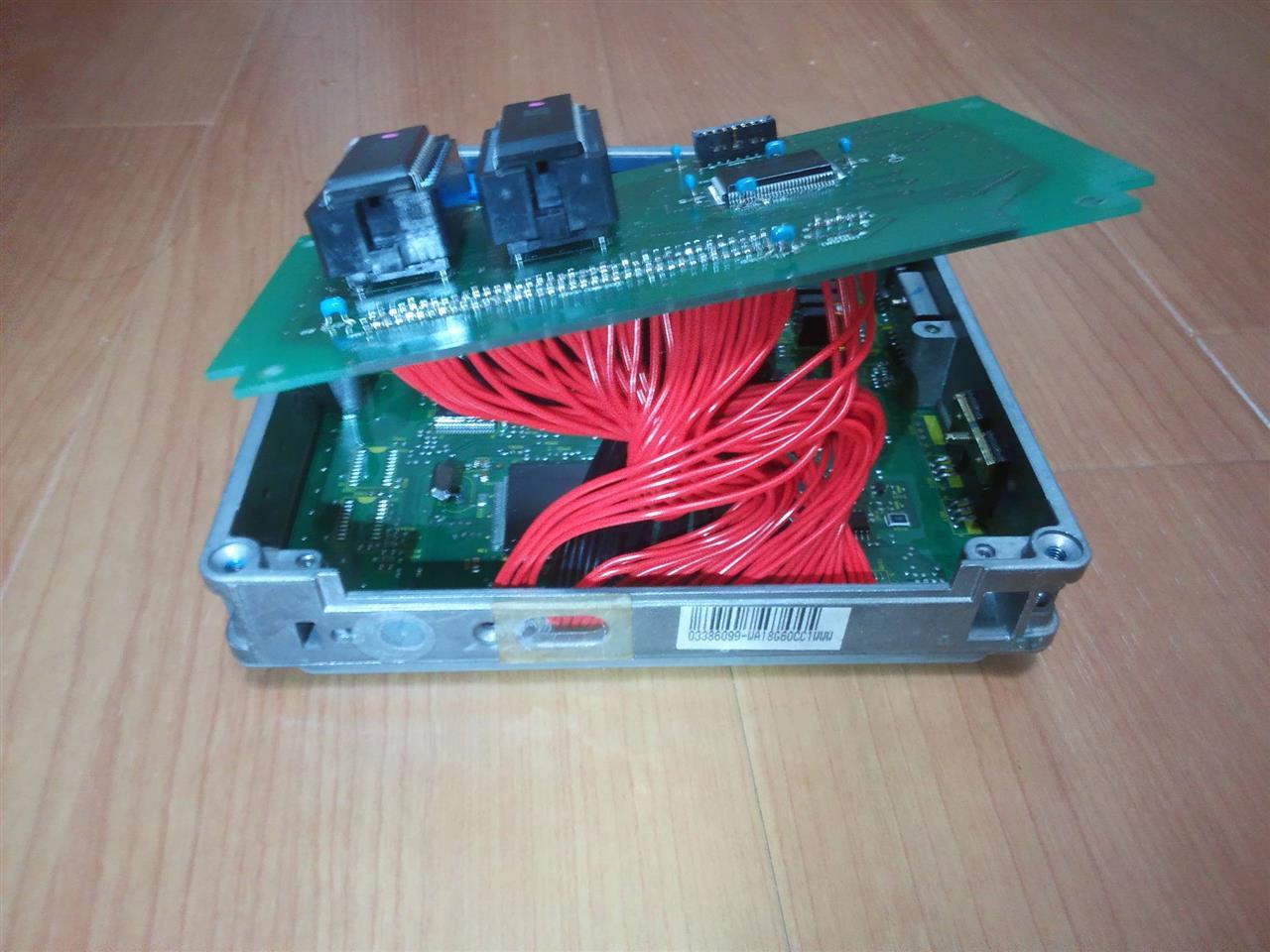

こうやって、








ぐいっと









こんな感じに！








ふたと固定ステーも改造してー、

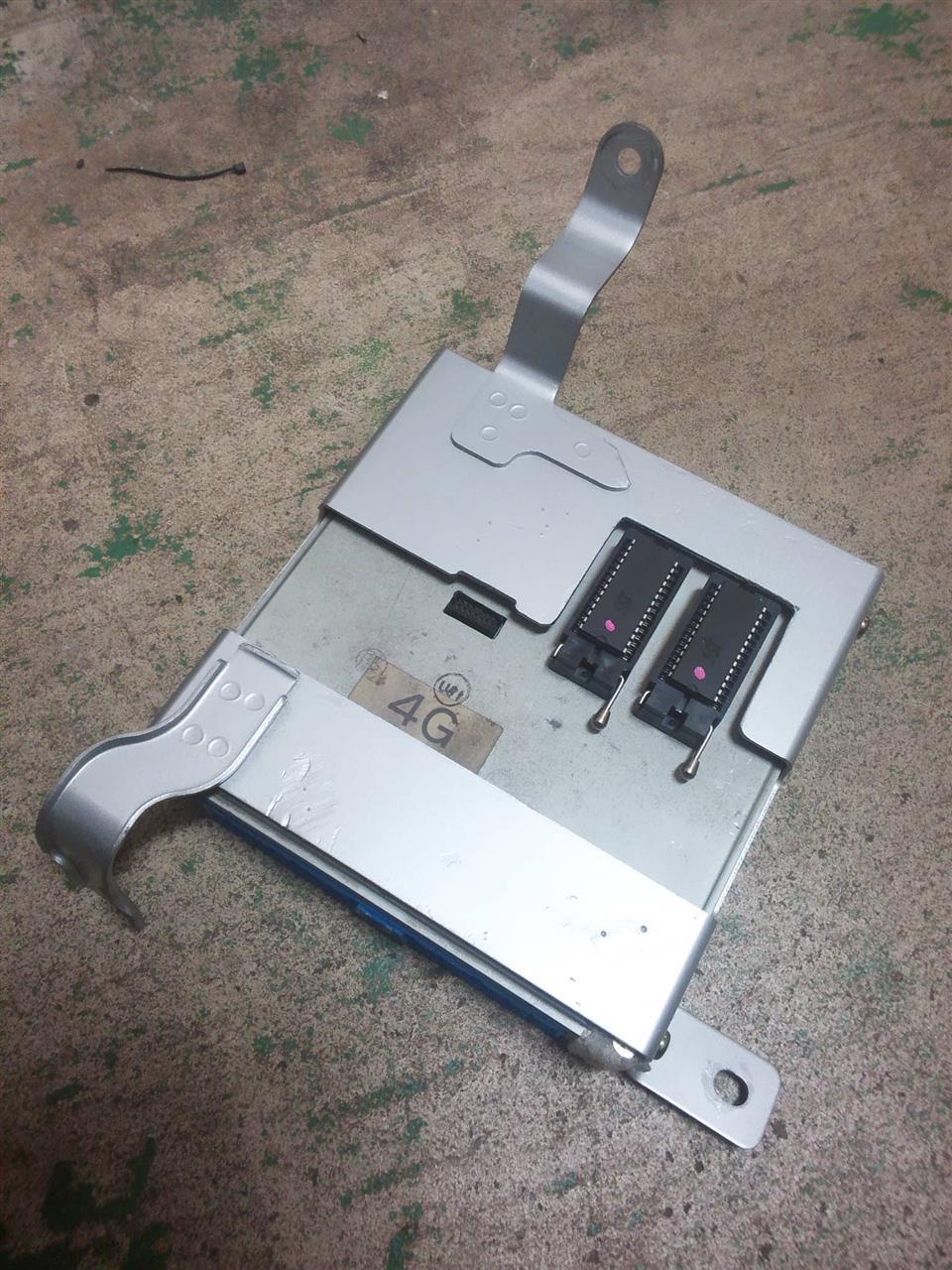

これで、ECUのふたを開けなくてもROMが交換できるようになりました！！！
今後はROMライターで書いては換え書いては換えする予定なので、かなり便利になったはず！




検索用：基板　基盤　追加基盤　追加基板

おつっしたー！！

たまにしか走行会に参加しないダメ社員トライズです。





2015/4/26
場所は福井県のタカスサーキット
天気は快晴♪


前川自動車 BE CRAFT アップガレージ金沢 走行会に参加された皆様、お疲れ様でした＆ありがとうございました！



今回はニューフェイスがけっこう居たように感じました。
若い人たちが新たにモータースポーツに参加してくれるというのはほんとうれしいことですな。




自分はといえば走行会走るのが久しぶりすぎてなんかいろいろダメダメでしたｗ
クリア取るのは下手だわタイムスケジュール把握してないわでいろいろご迷惑をおかけしました。

あと、せっかくのご好意でスタッフ枠をかなり使わせてもらって他のエントリー車両にも乗ったりしたんですが、ぜんぜん良いタイムを出すことができず、、、


むぅ。地味に悔しい。
もっとこう、手が震えるほど集中して渾身のアタックをすればよかったなー。




ともあれ、天気は良かったし、シルビアは特にトラブルなかったし、いろんな人とも絡めたし、楽しんできました！！！



次回、夏の走行会もよろしくお願いします！
参加できるといいなぁ（←

こんばんは。トライズです。


ROMチューン計画続き。

基盤とROMは購入しましたがこれだけではROMチューンは出来ません。






次に必要なのがこれ。

ROMライター

秋月電子通商
ハンディROMライター




ROMチップにデータを書き込む機械。
これとパソコンを繋いでデータを書き込みます。
昔は、RS232Cとかのシリアルポートでパソコンに接続していましたが、今のパソコンにはそんなコネクタ付いてないですからね。USBのが便利です。

あと、特に何も考えず秋月さんのこれを購入しましたが、OSがWindowsXP(32bit)までしか対応しておらずちょっと後悔。



改めて買うとしたら、windows7対応のこれか、

TOP2011





そもそもフラッシュROM(EEPROM)しか使わないつもりなので、

MOATES BURN2


これでもいいな。






さて、改めて秋月のＬＥＡＰＥＲ－３Ｃ。
書き込み用のソフトとドライバは、同梱されています。

前述の通り対応はWindowsXP(32bit)まででして、私のノートパソコンは7(64bit)なため、XPモード（仮想OS的なやつね）を起動して使います。
少々面倒ですが、仕方ないですな。

今年は桜が長く楽しめましたねー。


どうも、トライズです。




シルビアに乗せたSR20VEエンジン用のECUチューニングに何を使うかなんですがー。


予算ががっつりあれば、フルコンを並べて好きなのを選びたいところなのですが、贅沢は言ってられません。

ので、純正ECUを改造するパターンの発展系をいくつか検討しております。





とりあえず、基本形は、


P11純正ECU+追加基盤+フラッシュROM


でいこうと思います。




GRIDさんから出ている追加基盤は、ターボのSR20DETにしか対応していないので、ガレージ工房さんのこれを使う予定。

↓
ガレージ工房
追加基盤 KBM50AA






これなら、P11のSR20VEにも対応しています。
S15シルビアのNAも同じ基盤のようですね。







データを書き込む外部ROMチップは、27C512を使用とのことですが、普通のEPROMはデータ消去の時に、紫外線に当てる作業が必要なのでちょっと面倒です。


なので、27C512互換のEEPROM（フラッシュロム）を使います。

↓
SST 27SF512




フラッシュロムなら、対応するライター（ROMにデータを書き込む機械）で、消去も出来るので便利です。


SR20VEの追加基盤は、ROMを２個使います。
基盤やECUの仕様によっても違うのですが、２つのROMチップには全く同じデータを書き込みます。
読み出すデータ領域を２つにして、処理速度を向上させるとかどうとか。まあそんな感じです。





つづく。

次の更新は近日中にがんばる！（つもり）
