純正HDDナビモニタに外部入力を映す

仕組み的には
1.バックカメラ入力に外部ソースをつなぐ
2.バックギアに入れた信号をなんとか疑似る．
だけでOKです．

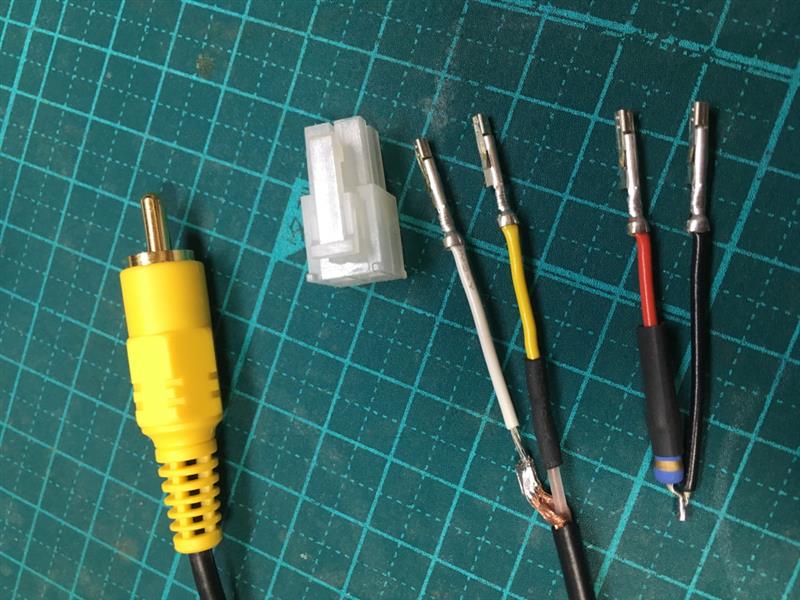

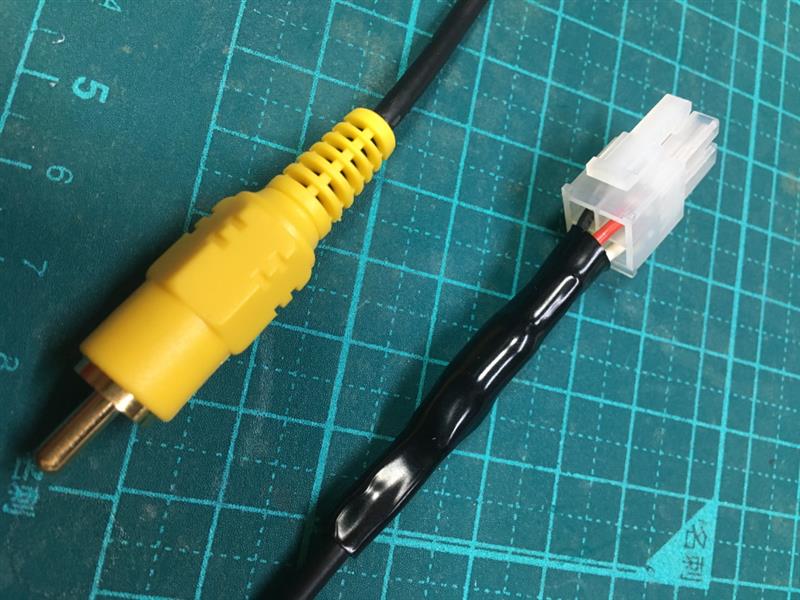

という事で，先人達の偉業を元に，入力コネクタを作成しました．
サイバーナビのリアモニタ出力と接続するのでRCAケーブル直です．

みんカラ掲示板だとを512Ω前後でOKとされてますが，仕組み的に2番をpullupもしくは1番をpulldownさせるだけじゃないかと思ったので抵抗は6kΩを使いました．

計算するとたいした電流流れませんが，車内で使う物なので抵抗は1Wものを使用．

掲示板の情報通りに作成しても問題ないけど1/4w抵抗で組むのはやめましょう
定格オーバーで最悪車が燃えますよ
ヤフオクなどで1/4w抵抗使ってるのをみかけますが…

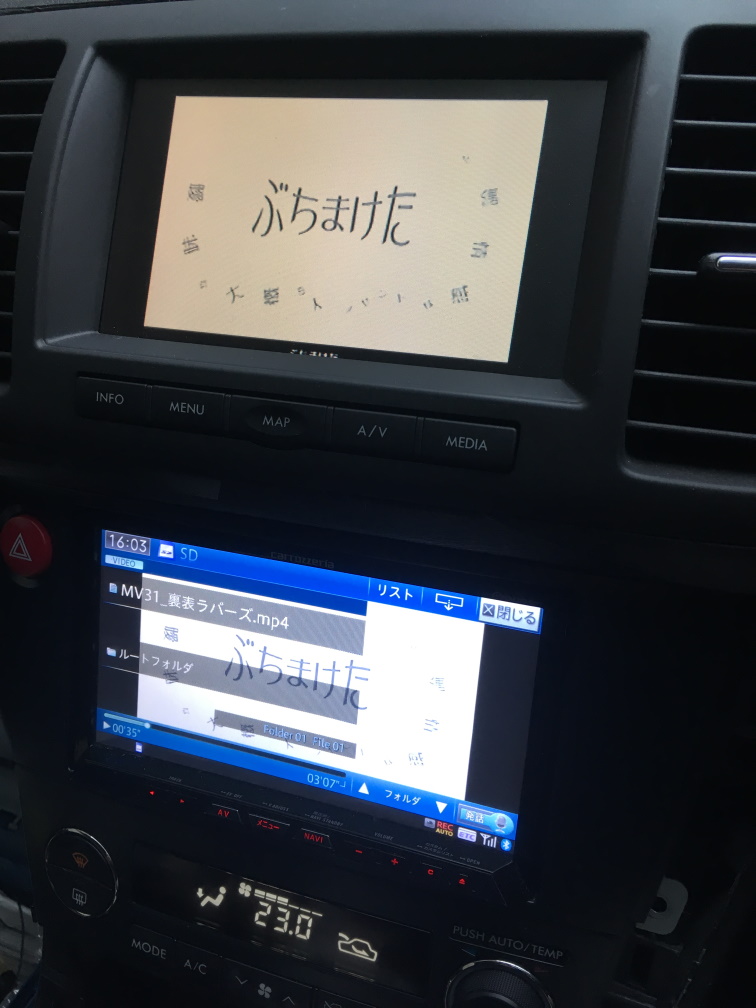

で，さっそく純正モニタへ入っているバック信号を横取りして+12vと接続するとナビの映像がばっちりと．

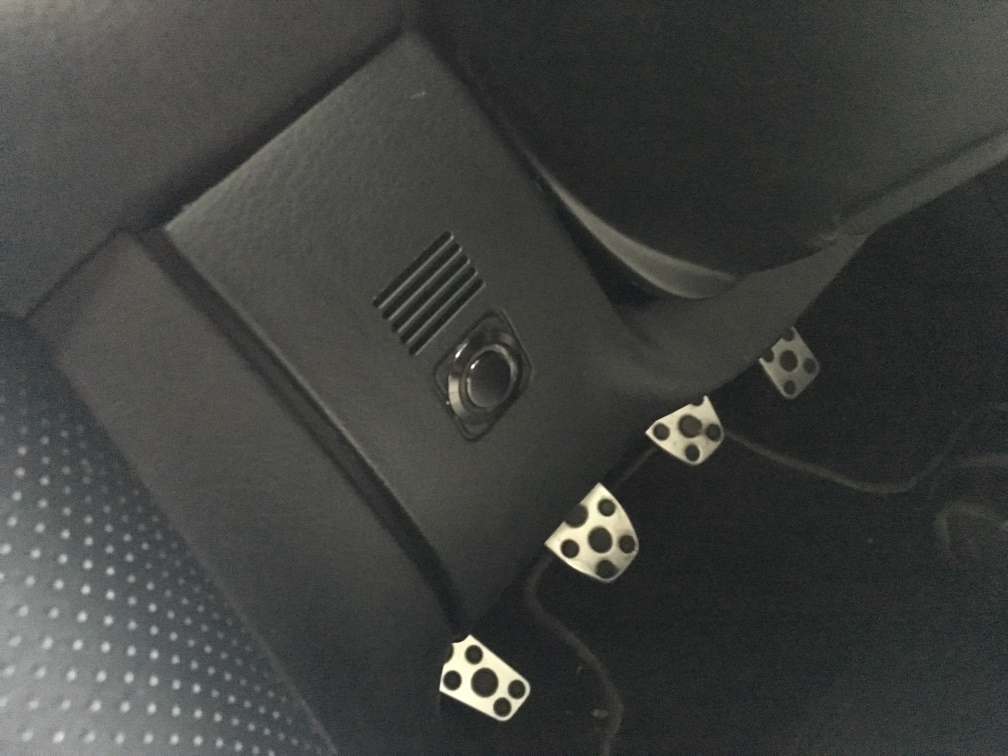

切り替えスイッチは適当な所が見つからなかったので，ハンドルしたの謎エリアへ埋め込み．

バック信号を疑似ってるだけなので，スイッチ切り替えれば元のInfo画面に戻ります．

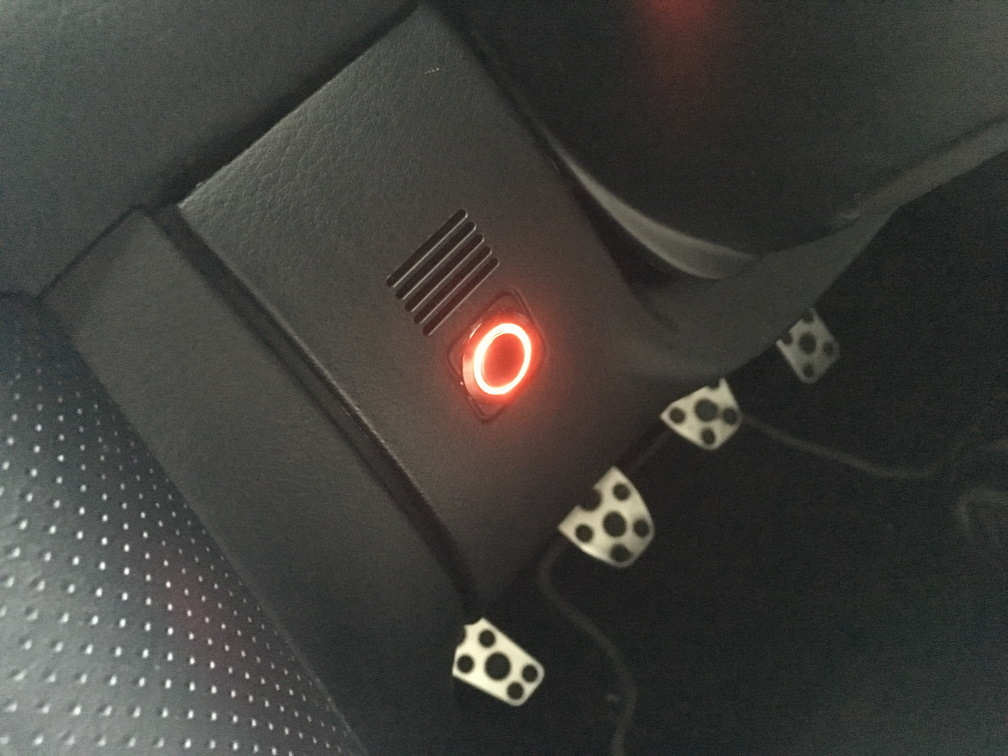

イルミONで光るようにもしておいたので機能的には十分ですかね．
