既に生産終了品となっている『レブスピードメーターＧＰ』
今回　『最近まで使用し取外して保管していた』　と言う物を入手。


まずは基板の外観チェック。


定番の電源ラインに入っているチップヒューズの確認
テスターで確認したところやはりオープン状態。


リセッタブルヒューズ（ポリスイッチ）に交換します。


電源を接続。
４方向スイッチLEDは点灯するも画面表示しません。


まずは電源の確認。
レブスピードメーターの電源は大きく下記の２系統です。
・ロジック系の＋５Ｖライン
・ＶＦＤ（蛍光表示管）用の電源ライン
　フィラメント電源電圧：３Ｖ
　ドライバ電源電圧：５４Ｖ

レブスピードメーターで電源系の問題点として多いのが半田クラックによる接触不良です。

ＶＦＤ（蛍光表示管）用の電源ラインに入っている突入電流対策用の電流制限抵抗R62を確認すると半田クラックが確認できたので再ハンダを実施するも画面表示はされず。


ロジック系の＋５Ｖライン
半田クラックは確認できなかったが突入電流対策用の電流制限抵抗Ｒ４２、Ｒ４３を再ハンダ実施。
＋５Ｖを生成している３端子レギュレーターU6出力は正常。


ＶＦＤ（蛍光表示管）が表示されないことから下記を確認
・制御系の動作確認
　　⇛シリアルデータや制御線の動作は問題なし。
・ロジック電源電圧確認（＋５V）
　⇛問題なし
・ドライバ電源電圧確認（＋５４V）
　⇛出力なし
・フィラメント電圧（＋３V）
　⇛出力なし

結果、実装されている昇圧型DC-DCコンバータ回路が動作していないと思われます。

DC-DCコンバータ回路は４方向スイッチ周辺に配置されています。


スイッチングを行っているトランジスタQ11（2SC3303）が動いていませんでした。


回路を追った結果、トランジスタQ11（2SC3303）の入力段のトランジスタQ10も動作していない事が判明、Q10入力の抵抗R65に半田クラック発見したので再ハンダを実施。


念のためストレスの掛かりそうな部品の再ハンダを実施。


結果、DC-DCコンバータ回路が動作し、無事画面表示しました。


以上で無事動作するようになりました。
全て半田クラックが原因でしたね。

別途、４方向スイッチLEDを白色品に交換予定です。

久しぶりにジャンクの有機ＥＬ版ＦＣコマンダーを入手しました。

ジャンクの理由としては

『動作未確認品を入手したが、使用する前にパワーＦＣを手放したため動作確認していない』とのこと。

有機ＥＬ版ＦＣコマンダーの場合、『中古品』・『動作未確認品』は有機ＥＬモジュールの寿命によりかなりの確率で『表示が暗い』、『表示しない』と考えた方が良いです。

修理は必須となるのでトータルで考えると結構高くつきます。


まずは状態確認
基板上の部品に破損・焼損やケーブルの断線が無いか確認します。
これで問題がなければパワーＦＣに接続して画面が表示されるのか確認します。
やはり画面は表示されませんでした。


画面表示が確認できないのでＦＣコマンダーが動作しているかを確認します。
ＦＣコマンダーが動作していない場合、有機ＥＬモジュールを交換しても無駄になります。
動作確認はキースイッチＬＥＤの明るさ調整機能が動いているのかで確認できますが今回、デジタルオシロで有機ＥＬパネルの動作を確認しました。


動作確認できたので有機ＥＬモジュールを外します。
（単純な有機ＥＬモジュールの交換ではないのでパネル毎外します。）



新しい有機ＥＬモジュールを取り付けます。


パワーＦＣに接続して電源投入します。
使用する有機ＥＬモジュールの仕様で画面はミラーリングしていますが問題なく表示されました。


ミラーリングの対策を行い作業完了です。

故障したので修理しました。
2023/07/27　ミニルーター修理

モーター交換

ライトリトラクタリレーの予備も含めて
アルミ電解コンデンサの交換が出来たので明日にでも実装確認しよう。

2023/07/21　ライトリトラクタリレー　アルミ電解コンデンサ交換　H３

2023/07/19　ライトリトラクタリレー　アルミ電解コンデンサ交換　H６

動作確認出来ていない完全ジャンク品の液晶版ＦＣコマンダーを入手したので久しぶりに修理してみました。


まずは部品の焼損や断線等が無いか外観チェック。


パワーＦＣに接続して動作確認します。
画面表示はしますがなぜか画面がこの状態に。
どうも『↓』キーが押されっぱなしのようです。


テスターで該当するスイッチをチェックすると押していないのに導通あり。


スイッチ外しました。
この状態でも導通があったのでスイッチの不具合確定です。
スイッチの交換を行い修理完了。

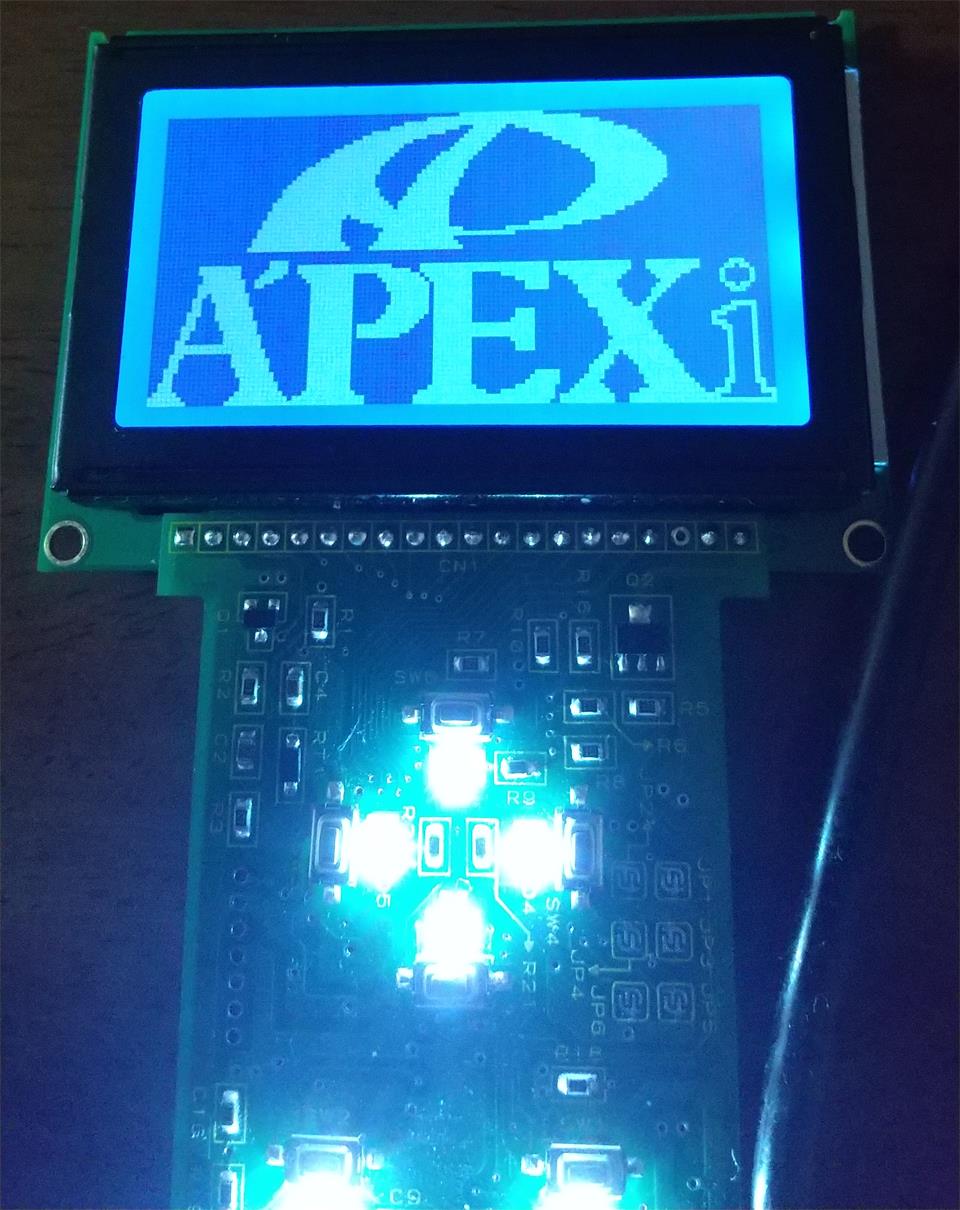

ついでに液晶パネルを交換しました。
ここで『画面の左半分が表示されない』事象が発生。
これは液晶版ＦＣコマンダーの『液晶パネル制御のバグ』によるものです。
多分液晶パネル側ドライバのプロセスシュリンクによりマージンが吸収できなくなり発生しているようです。
最近入手した液晶パネルでは全数でこの事象が発生しました、


ついでに操作部のＬＥＤを白色品に交換しました。


『画面の左半分が表示されない』対策を実施。
オークション等で液晶パネル単体で出品されていますが
このような症状が出る可能性があるので注意が必要かも。

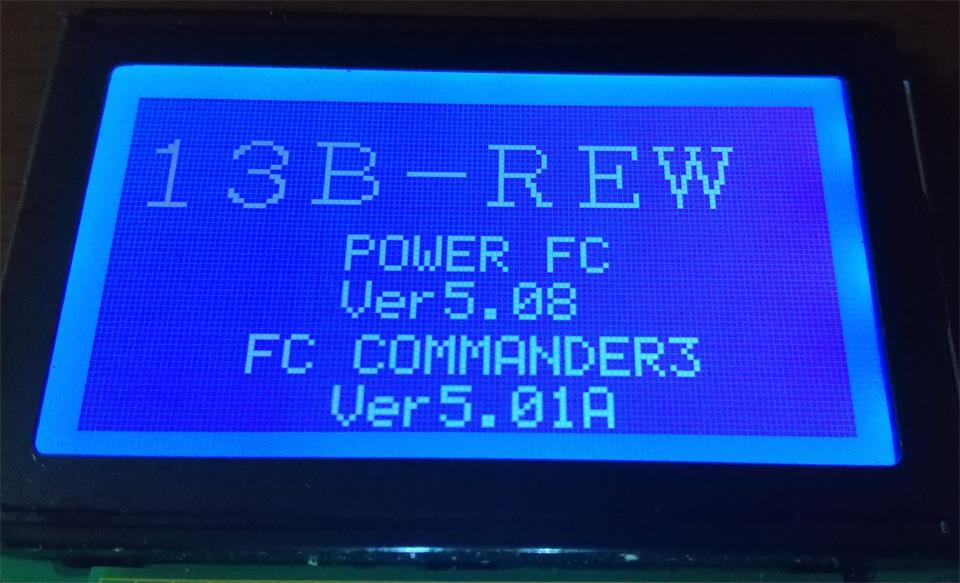

バージョン表示

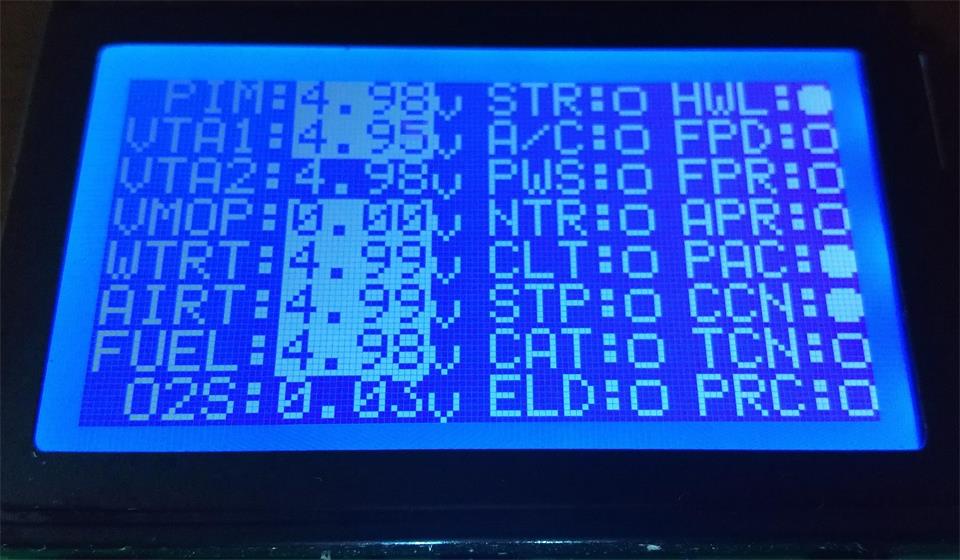

見易くなりました。
