ご近所のわごちゃん、またまた半年が経過。
オイル交換の時間ですよ～！

ってことで、車をウチの前に移動させました。
買い物に出掛けてきますので、戻ってきたら、良い感じにオイルが降りてきていることでしょう♪







前回の様子：https://minkara.carview.co.jp/userid/2220268/blog/40154300/

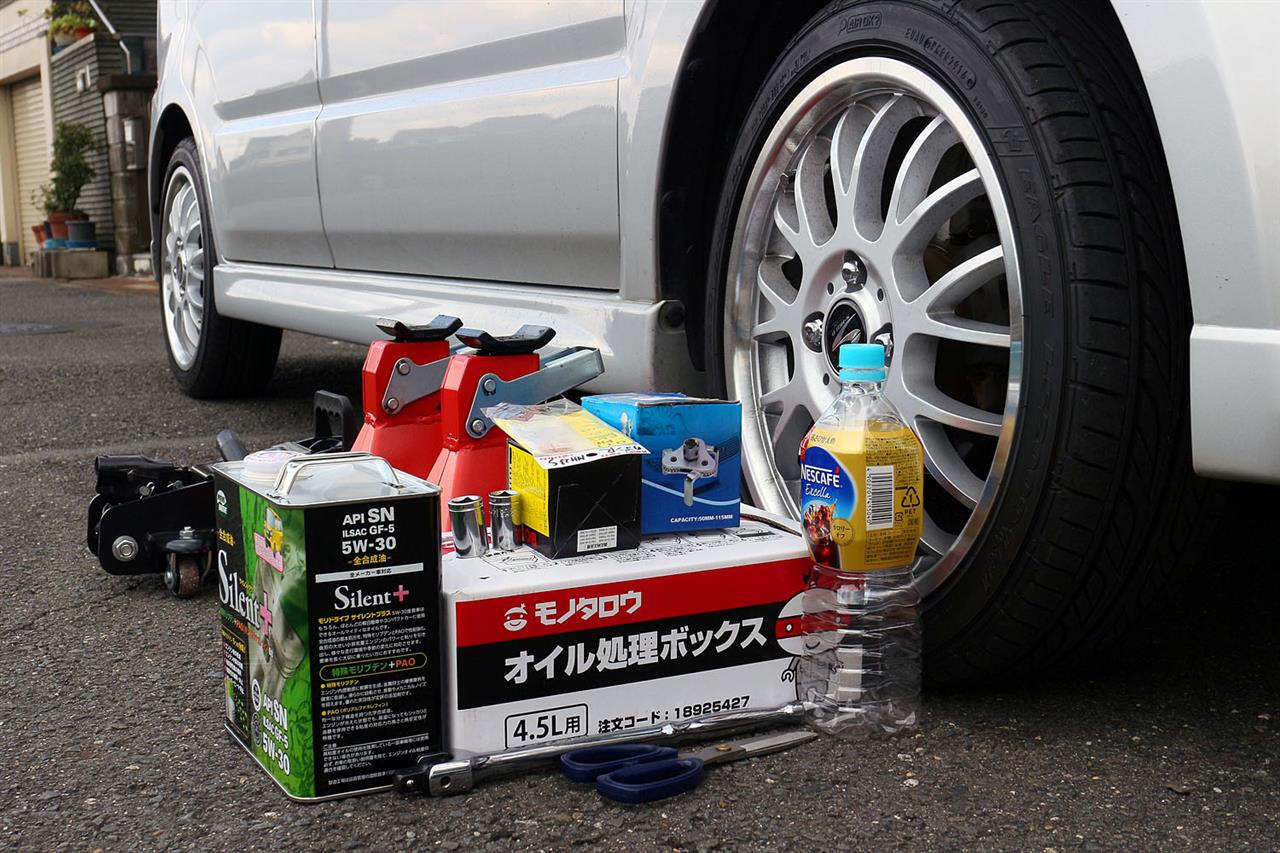

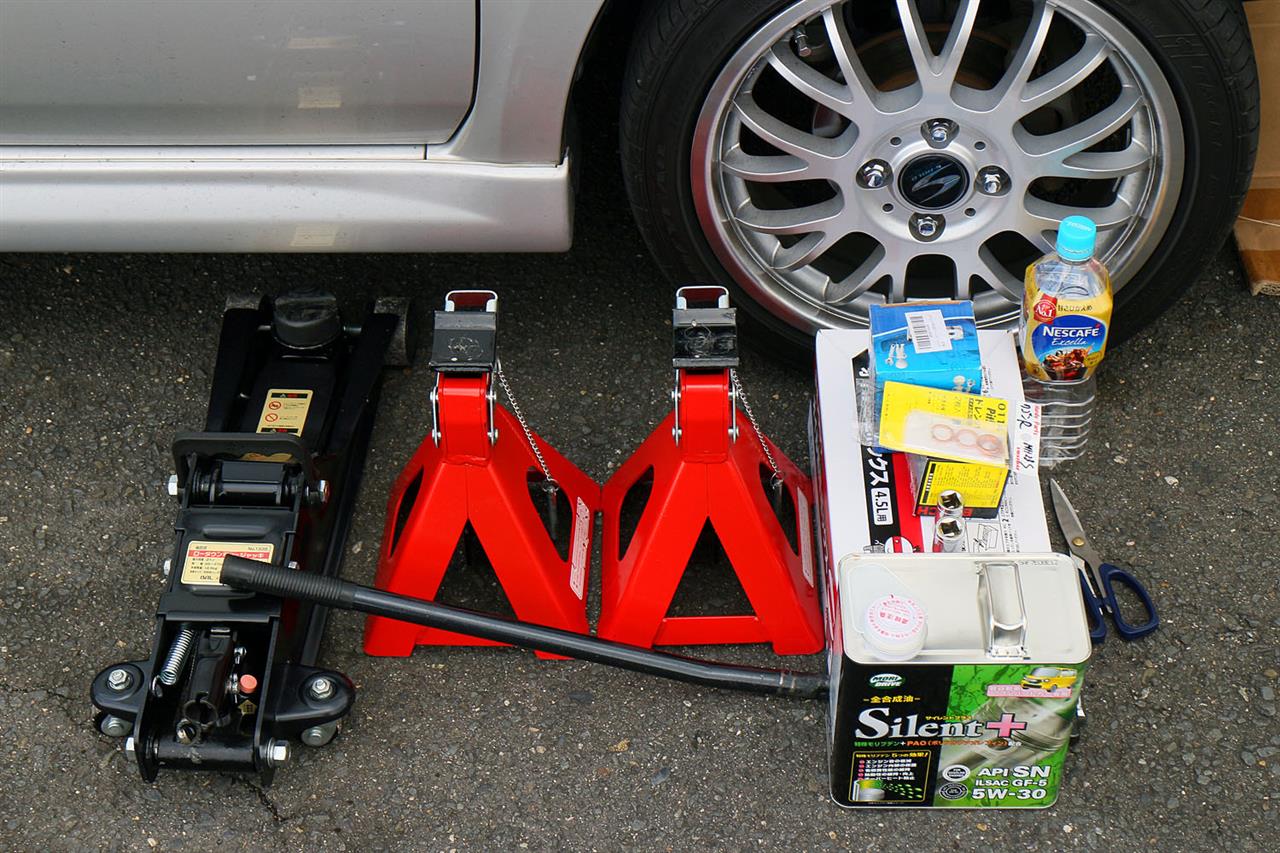

準備したもの。

● オイル ： ルート産業／3LモリドライブSilent+ 5W-30･SN･GF-5税込1850円（油系が値上がり中！）　
● 銅製ガスケット（ドレンボルトパッキン）50円（MonotaRO）
● オイルエレメント：BOSCH-S2／800円
● オイル吸収箱 ： モノタロウオイル処理BOX4.5㍑　250円
　　（中に布の切れ端のようなものが沢山入ってるヤツ）
● ネスカフェ900mlボトルコーヒー甘さ控えめの空きボトル
　　（中身はわしがおいしく戴いきました）
● スピンナーハンドル＋トルクレンチの17mmボックス
　　（スピンナーのお陰で、手軽にサクッと緩められるわい）
● ナイロングローブ（ビニール手袋）：入院中の病室にあったものを拝借したもの♪
● ウマ2台
● ローダウン用ガレージジャッキ




オイルチェック。

13年目に入った車なので、汚れ具合は結構キてますね。


ジャッキアップしてウマをかませたら、、、

エンジンのオイルキャップを外す。


ドレンボルト外し。

いつものようにスピンナーレンチで♪
今回は、前回車屋で作業して貰った後のオイル滲みなどは皆無ですね！


スズキ車のドレンボルトは長い！

こんなに緩めても、未だオイルが出て来ません。


廃油のドレン中！



その間に、ボルトのクリーニングとガスケットの準備。



廃油が抜けたらドレンボルトを戻します。



次にオイルエレメントの交換です。

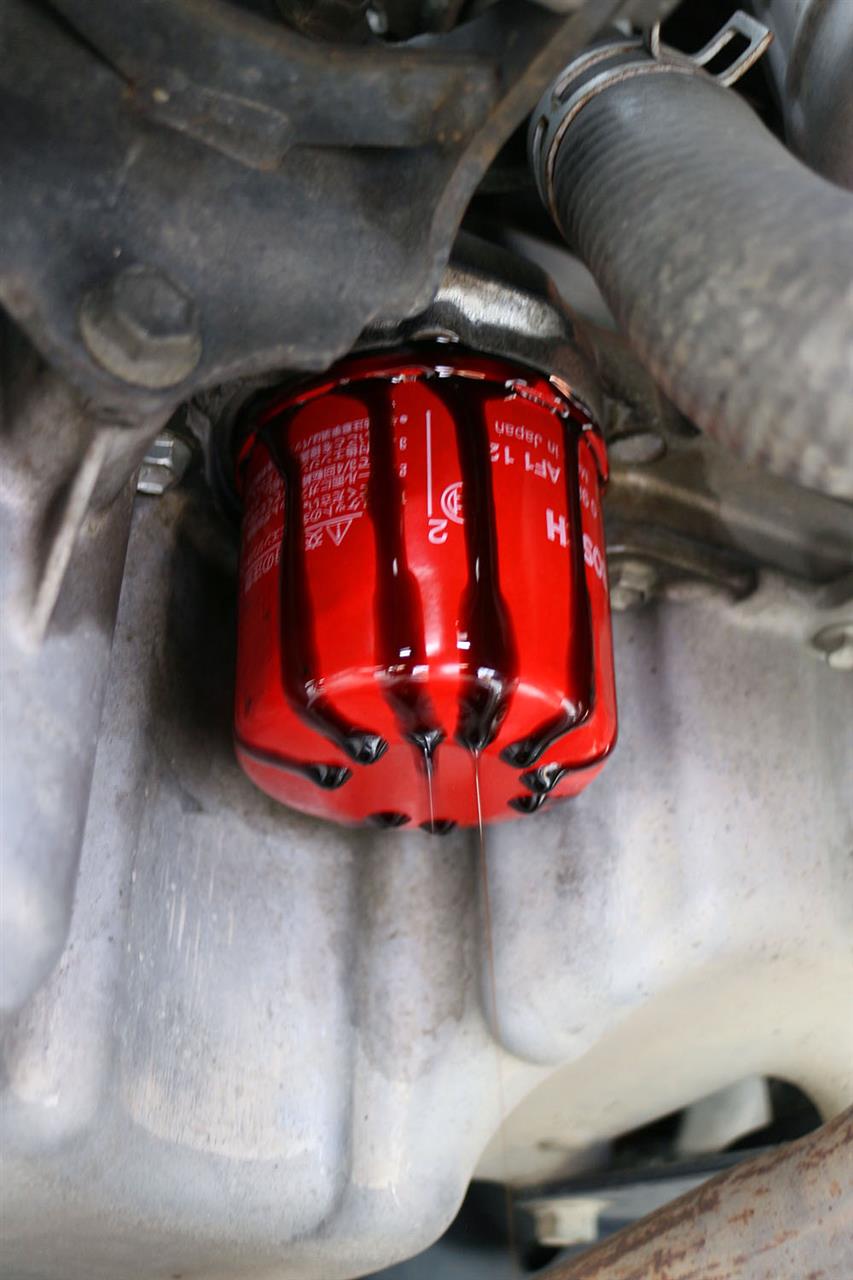

一寸緩めて、オーバーフロー分のオイルが抜けるまでこの感じで待ちます。
この方法だと、手の汚れ具合を最小限に出来る！と、経験上勉強しました。

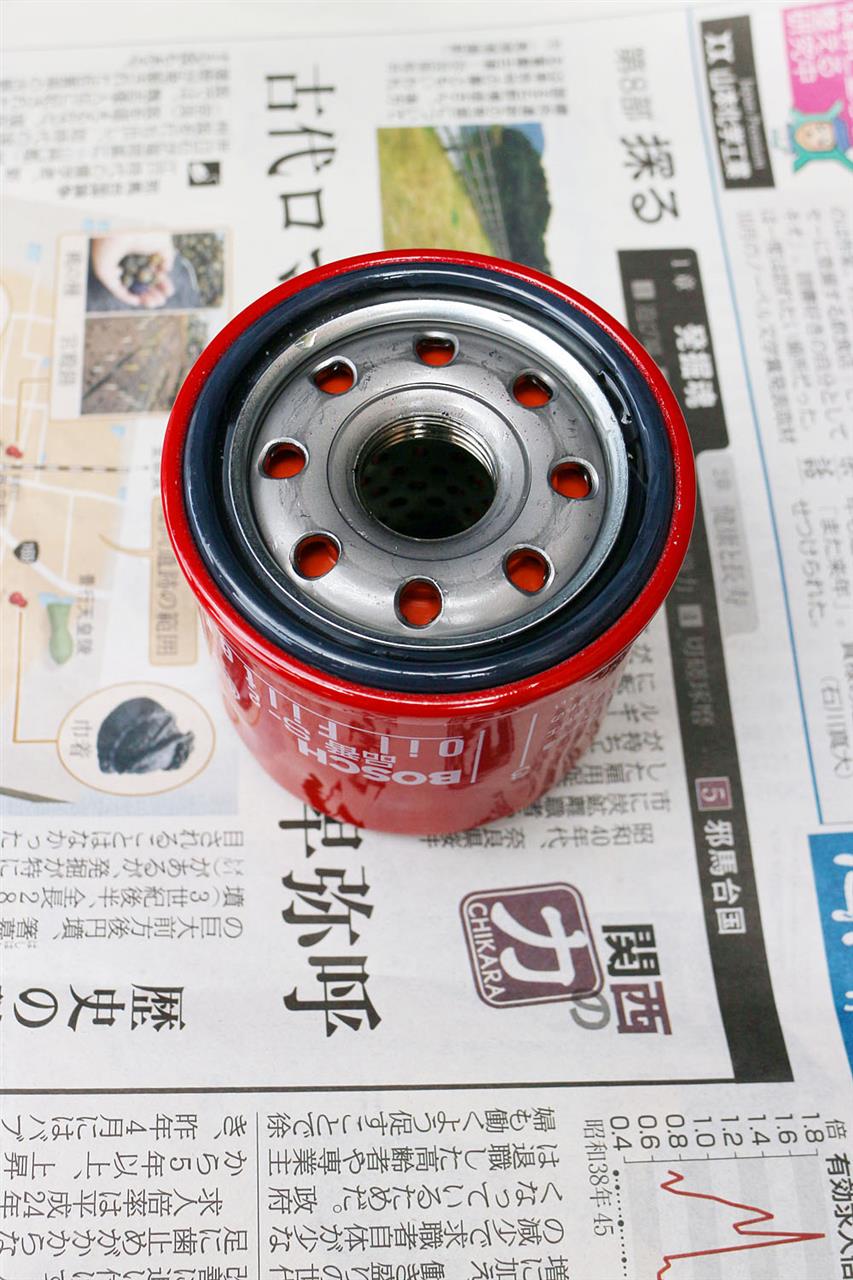

新しいエレメントのパッキンに、新しいオイルを塗布します。

こうすることでパッキンの損傷を防止します。


エレメントを取り付けたら、、、

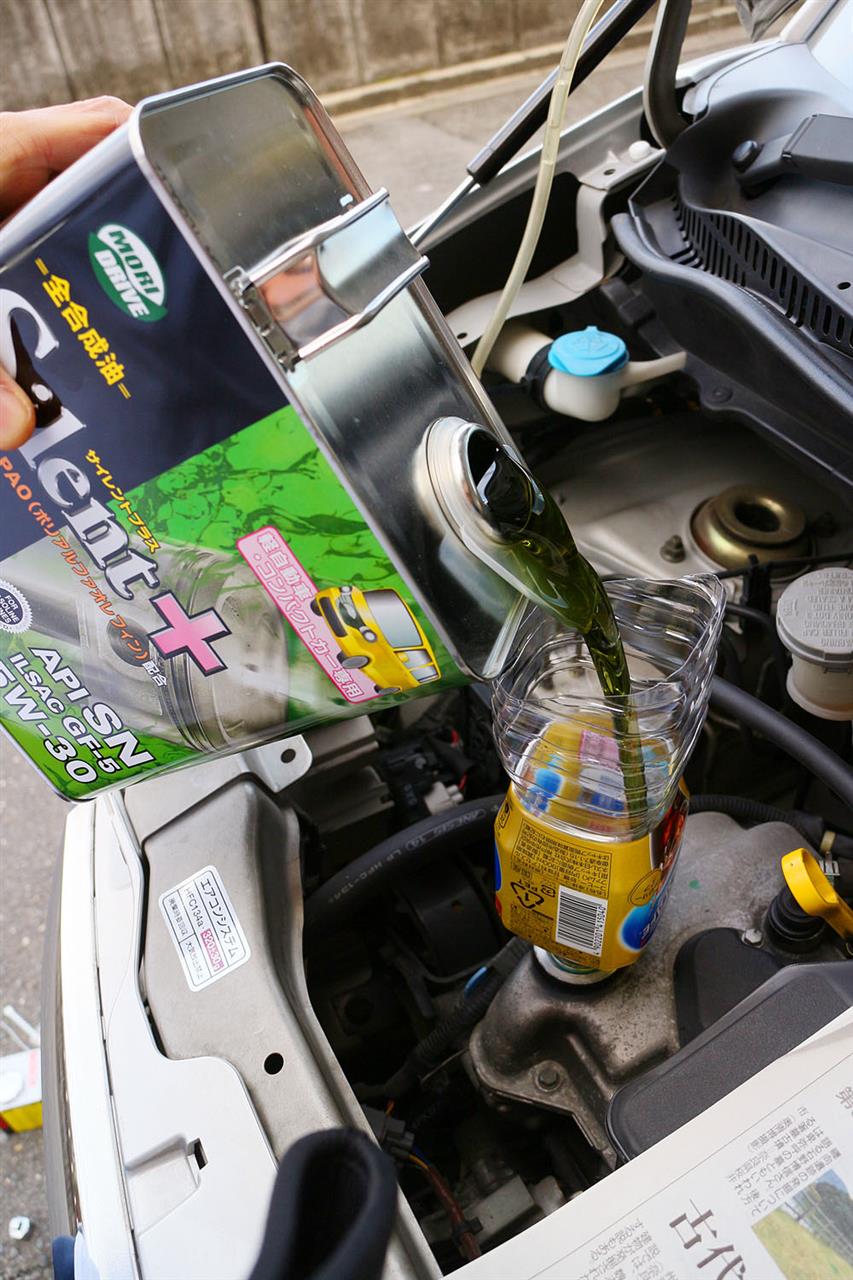

青汁の投入です！
漏斗代用品のコーヒーのペットボトルを、底を斜めにカットして使いやすくします。
オイル缶を少し傾けるだけで入れられるので便利です。

今日は風が無いので、先日自分の車の時に被害に遭ったような、オイル飛び散りも有りません。


オイルゲージの様子。

先っちょは、古いオイルの残留分が付いていますが、その他の部分は綺麗な透明です。

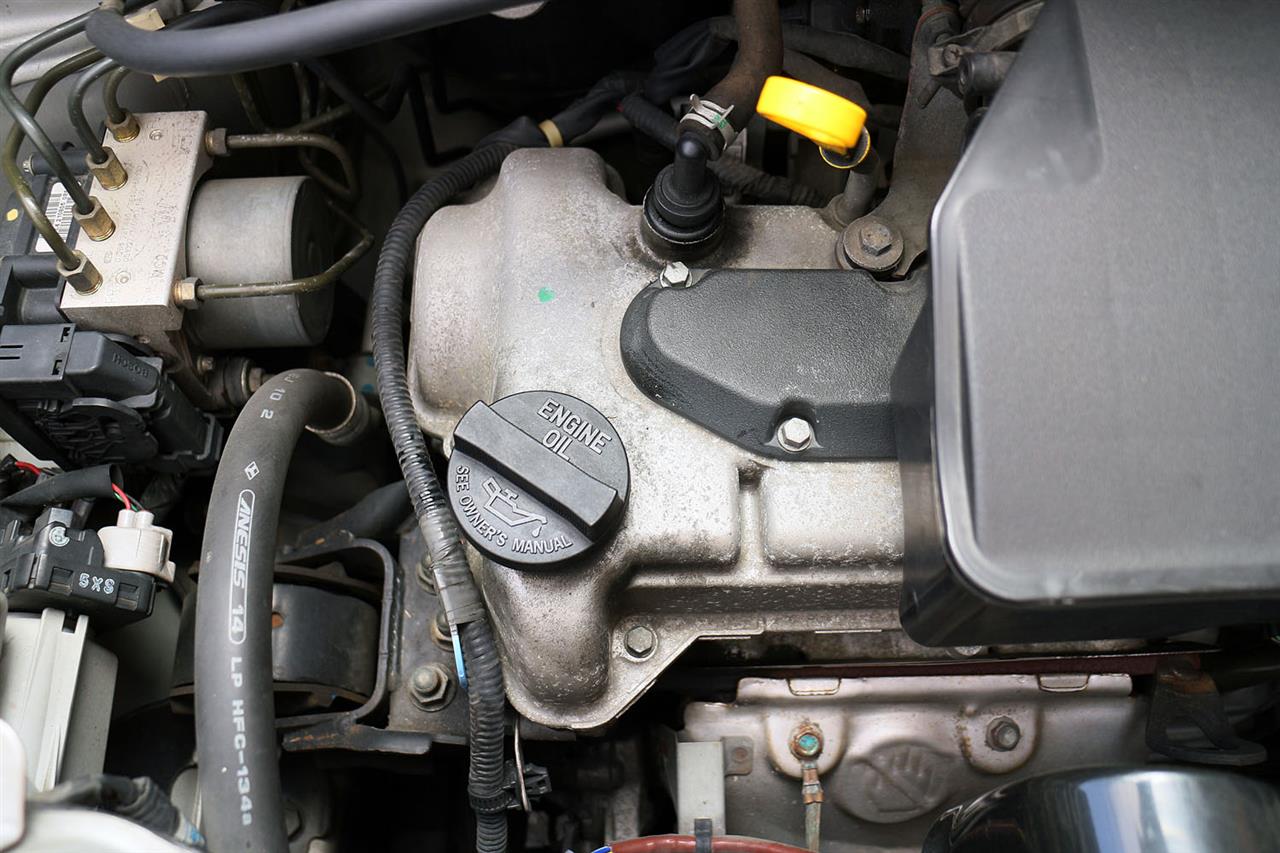

エンジンヘッドのオイルキャップ、、、

締め付け良し！
写真を撮ることで、作業漏れを防ぐ効果が有ります。


いつもは撮らないけど、交換した廃品群もパチリ！

お疲れ様でした。

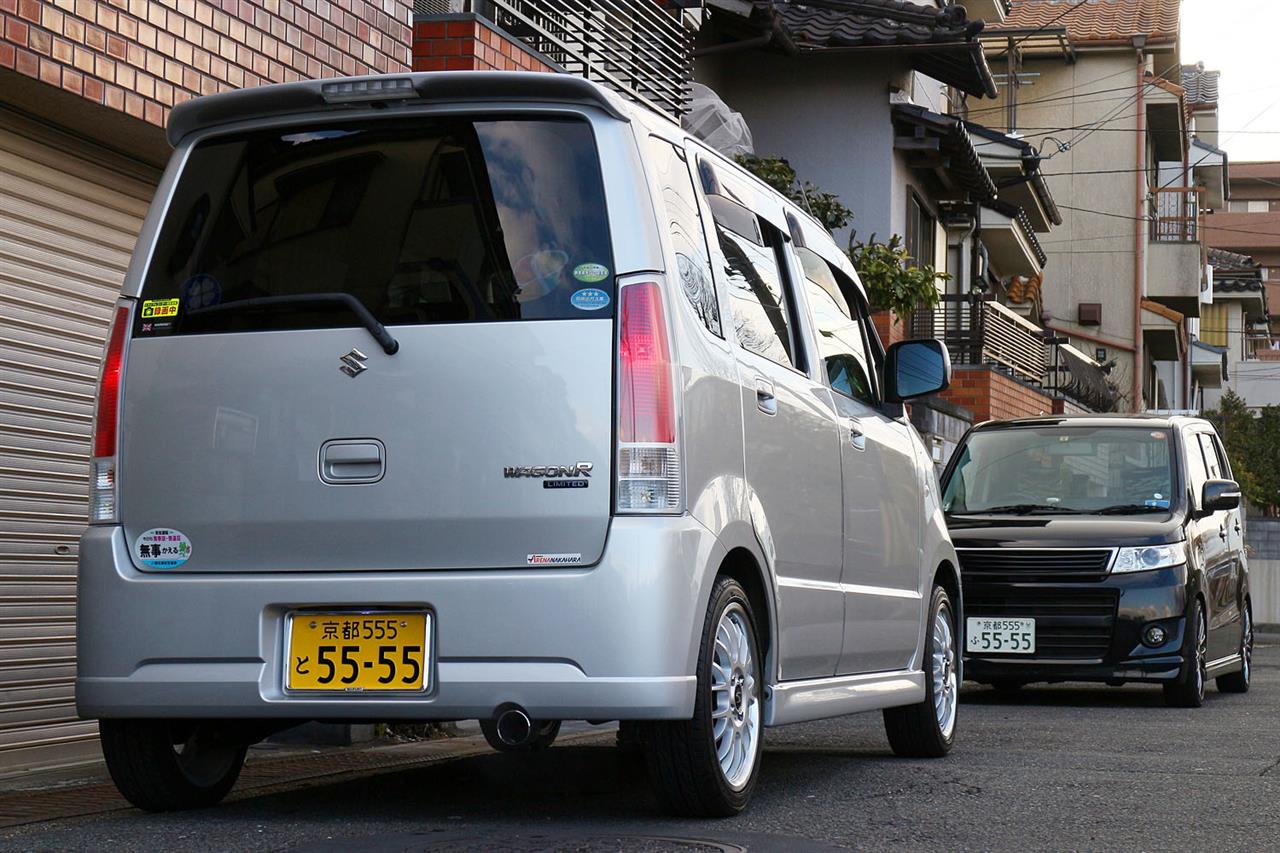

でもって、作業後の親バカショット。

前。



横。



後。



明日は、滅多に出会さないスペシャルなスーパームーンで、「スーパー・ブルー・ブラッドムーン」だそうです。
一月に2度の満月、皆既月食、年間最大サイズ、の３つが重なる満月をそう呼ぶそうです。
満月の時間は22時27分。
皆既月食が続く時間は、その前後で1時間17分ほどなので、10時45分頃から始まる感じですね。
その後も部分食が続き、2月1日の0時11分に完全終了するとのこと。

でも、天候が良く無さそうなので、十四日月を撮っておきました。


予報が外れて見られたら良いンだけど…。

最近テレビCMで「張掖丹霞地貌（ちょうえきたんかちぼう）」を良く目にするので、自分の写真も、あの広告のように色付けしてみました♪
正式名称は、『張掖丹霞国家地質公園七彩丹霞景区』。




ここは、最近中国でも有名になり始めた張掖の景観ポイント。
「丹霞：Dan Xia」は、地層内の鉱物資源が織り成す模様を形容した言葉で、新疆自治区辺りで多く見られる自然地質造型。
既に有名になっている五彩城(旧名五彩湾)や魔鬼城、敦煌雅丹地貌の大規模造型系に比べると、少し規模は小さめのエリア。

2005年に国内の雑誌で紹介されて以来、噂がクチコミで広がって行き、2011年にはアメリカの自然雑誌で「世界10大神秘景観」として紹介された事を受け、同年、中国でも3A景点として登録されました。
2013年の3月には、張掖丹霞国家地質公園七彩丹霞景区と名付け、「国家4A級旅游景区」の称号を得てその整備が開始されています。

当方たちが訪れた2013年9月は、まさに認定後半年が経過したばかりだったので、通路や階段の整備が進められており、今後は山肌を踏まないような整備が進められて行くそうです。
今でももうかなりの山肌が傷められていましたので、早急な整備が必要だと感じました。

とても神秘的で不思議な景色ですので、近所を訪問された場合は是非訪れてみて下さい。
尚、見頃は6月から9月だそうです。

　
当方が掲載したクチコミはこちら↓
http://4travel.jp/overseas/area/asia/china-gansu_province/kankospot/10419340/tips/11895533/#contents_inner

旅行会社の紹介はこちら↓
https://www.club-t.com/theme/sports/aruku/sekai/info_chouekitanka.htm#intro


現地で見掛ける看板の写真。

実際の色は、こんなに色鮮やかでは有りません。


こんな感じ。


色付けすると、、、

こんな風になります。


原版。


着色。



原版。


着色。



名称：張掖丹霞国家地質公園七彩丹霞景区
英文：Zhangye Danxia National Geological Park
住所：甘粛省張掖市臨澤県倪家営郷南台村 張掖丹霞地質公園内
電話：0086-936-5678888／0936-8688106
HP：　http://www.zhangyedanxia.net/jingqugaikuang/jingqujianjie/44.html
お勧め頁：http://www.vccoo.com/v/c9b2ca

マップランプやルームランプの光量アップ＆安定光量化で、市販品を導入しては部分断線などで困っていましたが、最終的には、買った商品が故障だったものの、不良交換を受けて以来、約一年程問題は無かったのですが、どうもあの「つぶつぶ」が気になっていました。

そこで、いつも常夜灯や補助照明加工に使っているLEDテープを、サイズ合わせでカットして繋いでみることにしました。
単純に並べてみただけで、買った商品のLED配列よりもうんと「密集」することに気付いたので、期待感たっぷりでの作業となりました～♪


用意した部材は、厚みが有るのにハサミでカット出来て便利なポリカ板（300x600mmで380円）と、5mに600個のLEDチップが付いてて888円で買えてしまうLEDテープを、19ブロック使用して仕上げることに。
（1ブロック3個で点灯するので、19ブロックで57個。配列の都合で1個裏側に隠すので、実際に光るのは56個となり、今まで使ってきた28個のものの倍になります。ただ、今までのチップは1チップで3個光るタイプなので、明るさの差違がどうなるかは不明です）


準備したポリカ板を、今使って居るマップランプの台座と同じ大きさにカットします。

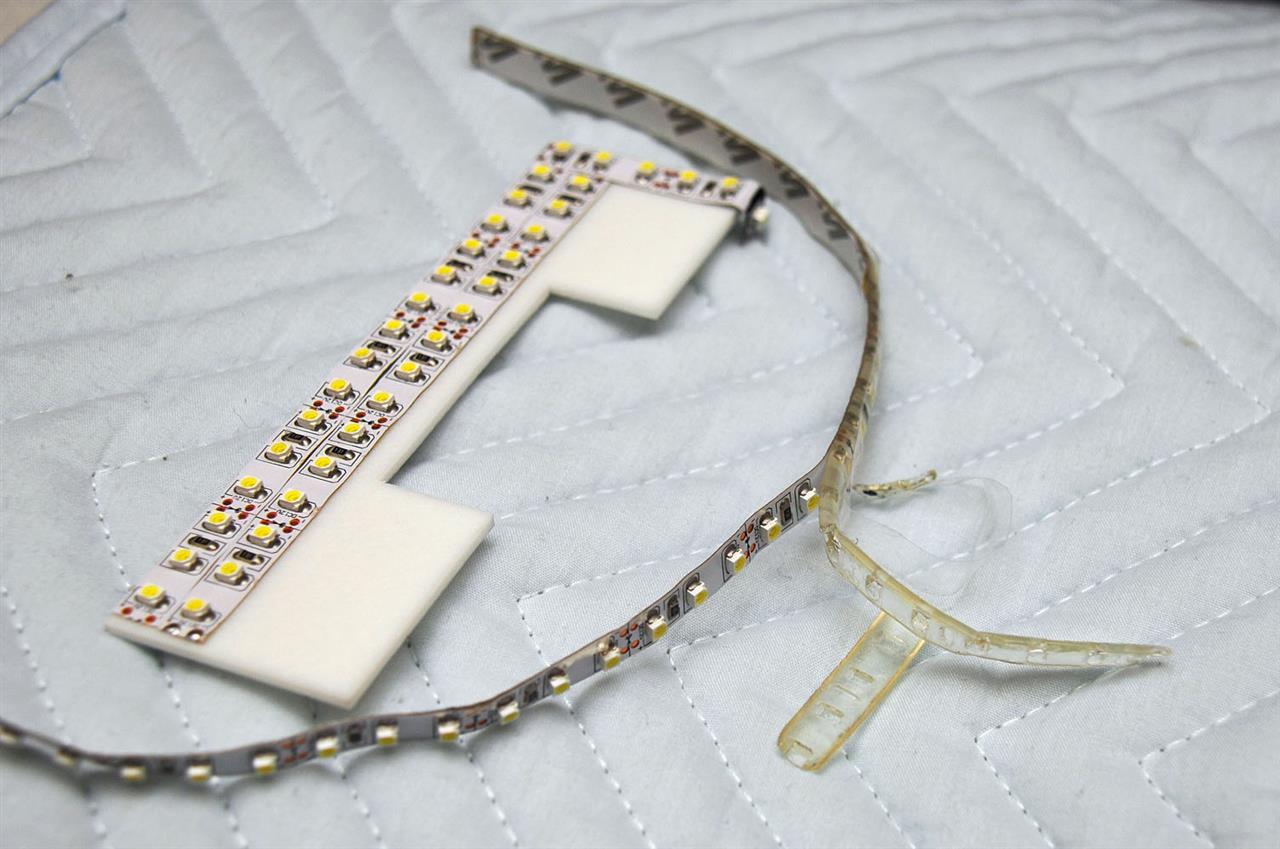

そこに、LEDテープを並べて、配線の都合を模索します。

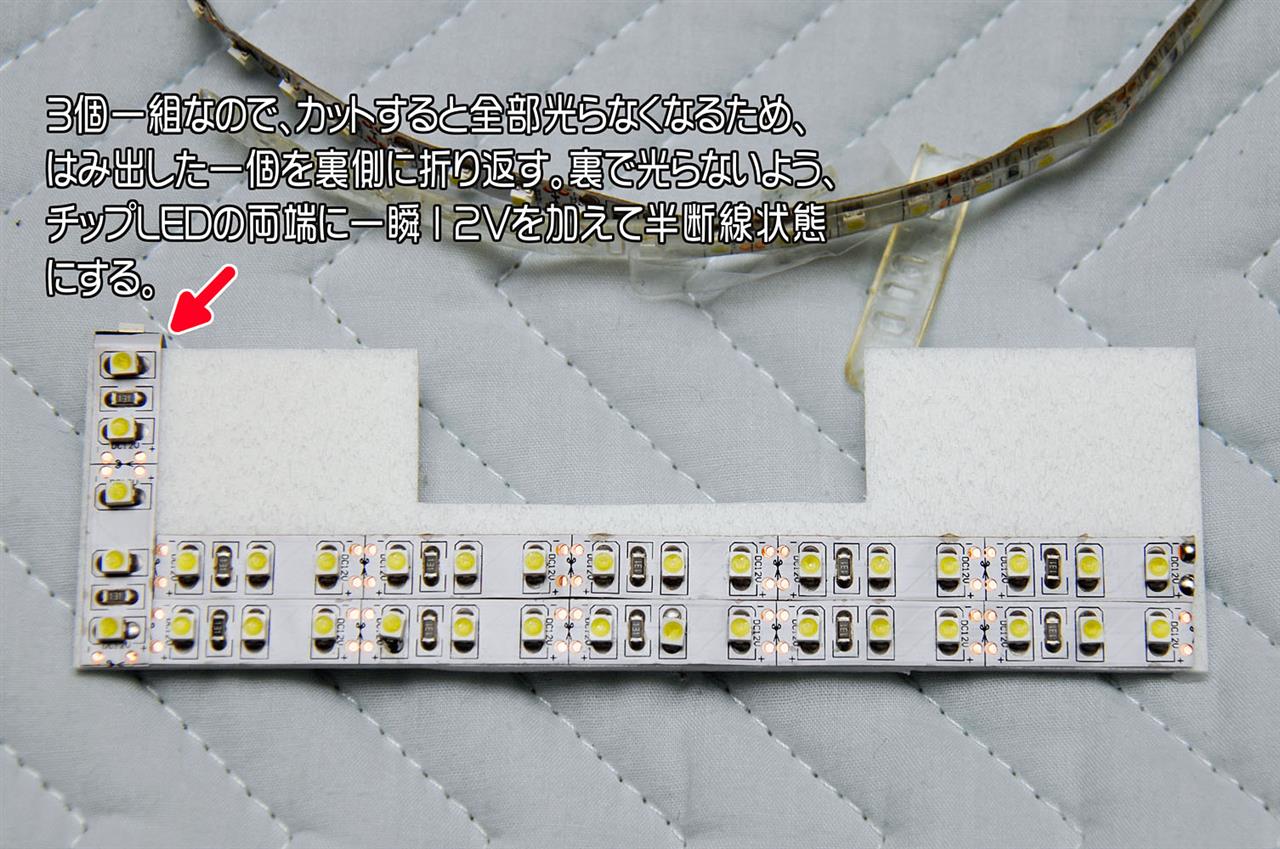

3個一組でカット出来るので、3の倍数で一つだけはみ出てしまいますが、それは裏側に折り曲げて隠しちゃいます。

その不要になったLEDチップの両端に12Vの電圧を掛けてやると（動作電圧5Vの倍でOK）、内部で発光部分が断線して光らない素子に変化してくれるので、必要な2個だけ光らせることが出来ます。

LEDテープですが、そのままだと張り付いているゲル状の防水樹脂があるので作業しにくいのですが、綺麗に剥がれてくれるので全部剥がしてしまいます♪


折り返した部分に接着紙を付けて固定してしまいます。（配線部分を固定して、はんだ付けを守るため）



LEDチップ配置の様子。

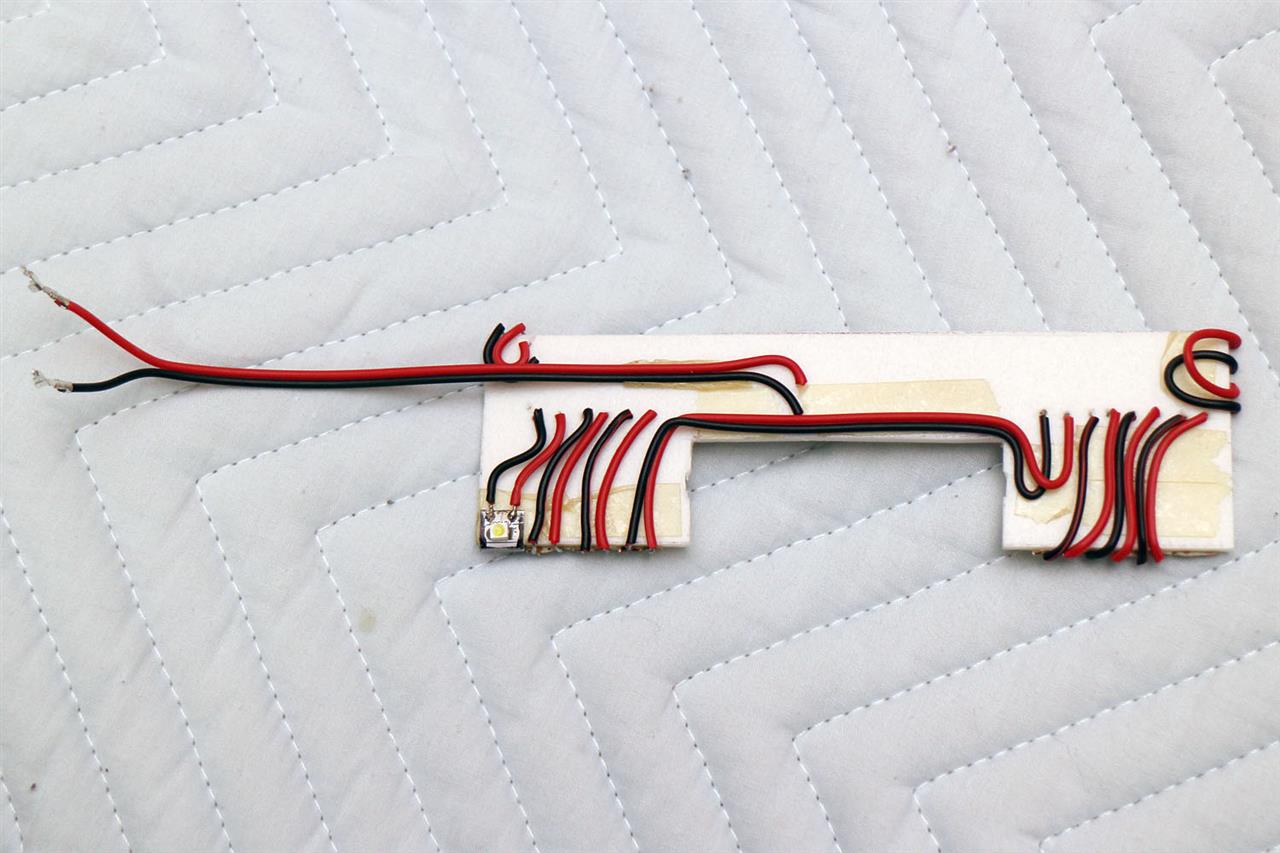

裏の配線の様子。

全てが直列になるよう配線します。

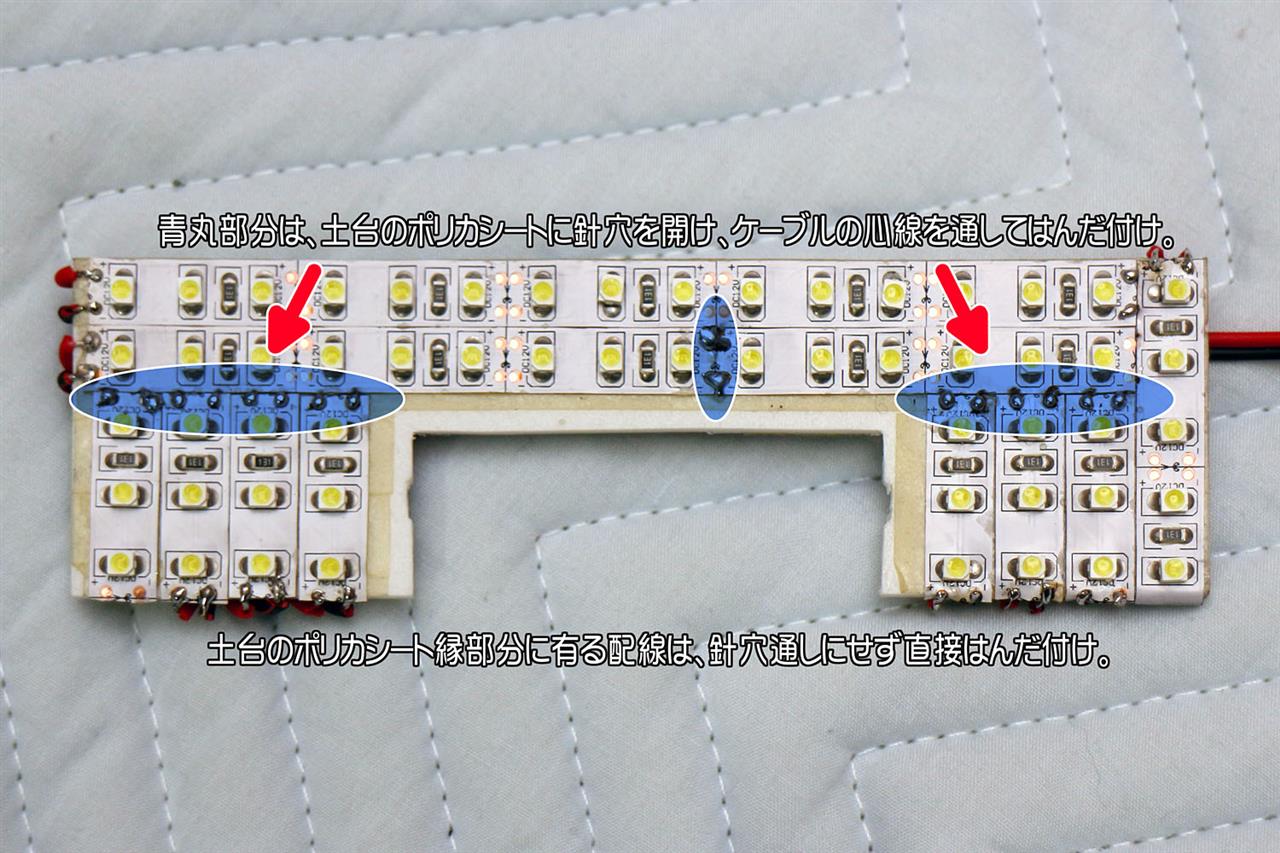

表の配線の様子。

真ん中の青丸の部分ですが、これは車輌へ取り付ける時の接点用です。
端っこだと配線し難いかな？･･･と考え、ここの長いLEDテープを配線の最終ブロックにして、真ん中に割り込み結線しました。

発光面に配線が露出しないよう工夫します。
あと、接続部分のコネクターは、以前買った時の予備品を、しっかりはんだ付けします。
（交換前の商品から移植してもOK）


完成！

ピンボケで失礼！


LEDチップのツブツブの並びはこんな感じです。



交換前のLEDマップランプの様子。

LEDチップは28個です。


早速取付。

コネクターなのでワンタッチです。


カバーが無いと結構派手派手～♪

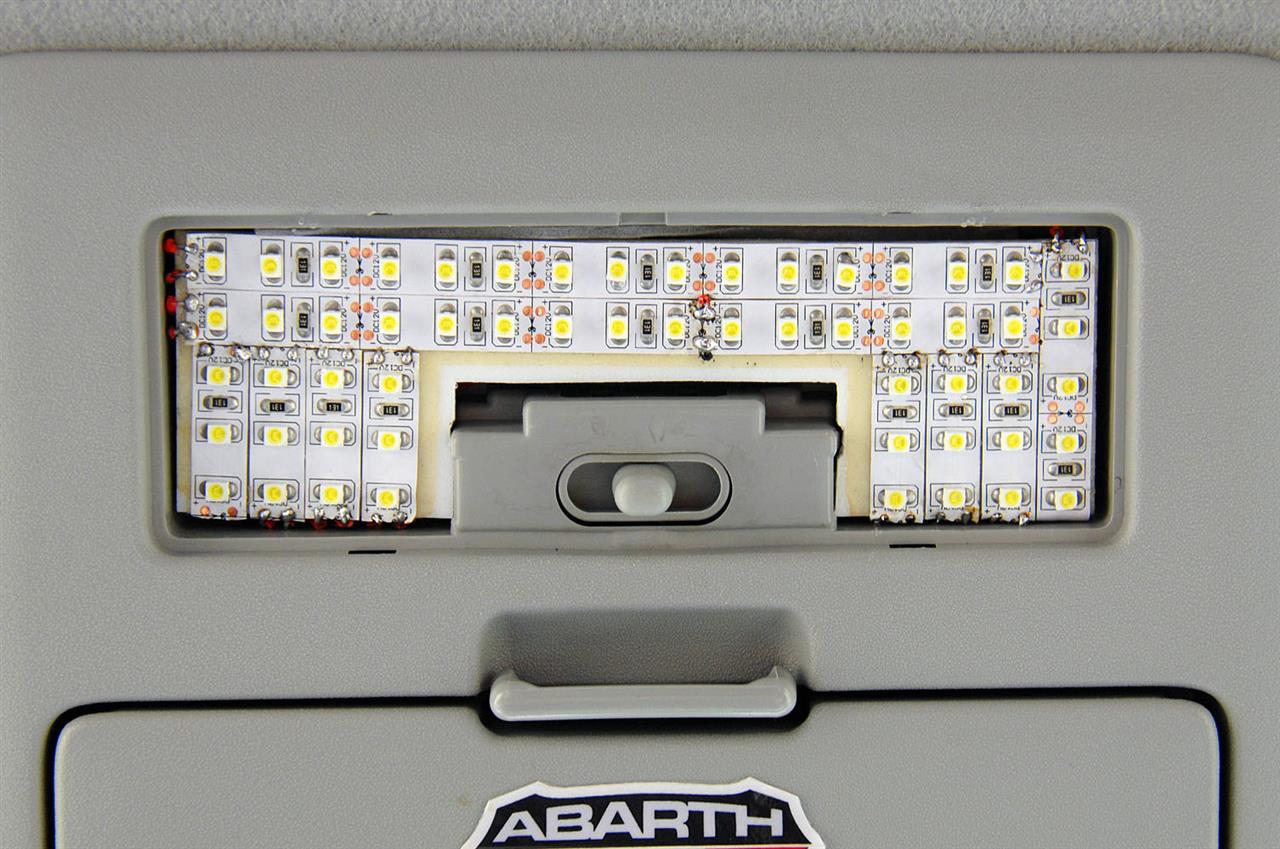

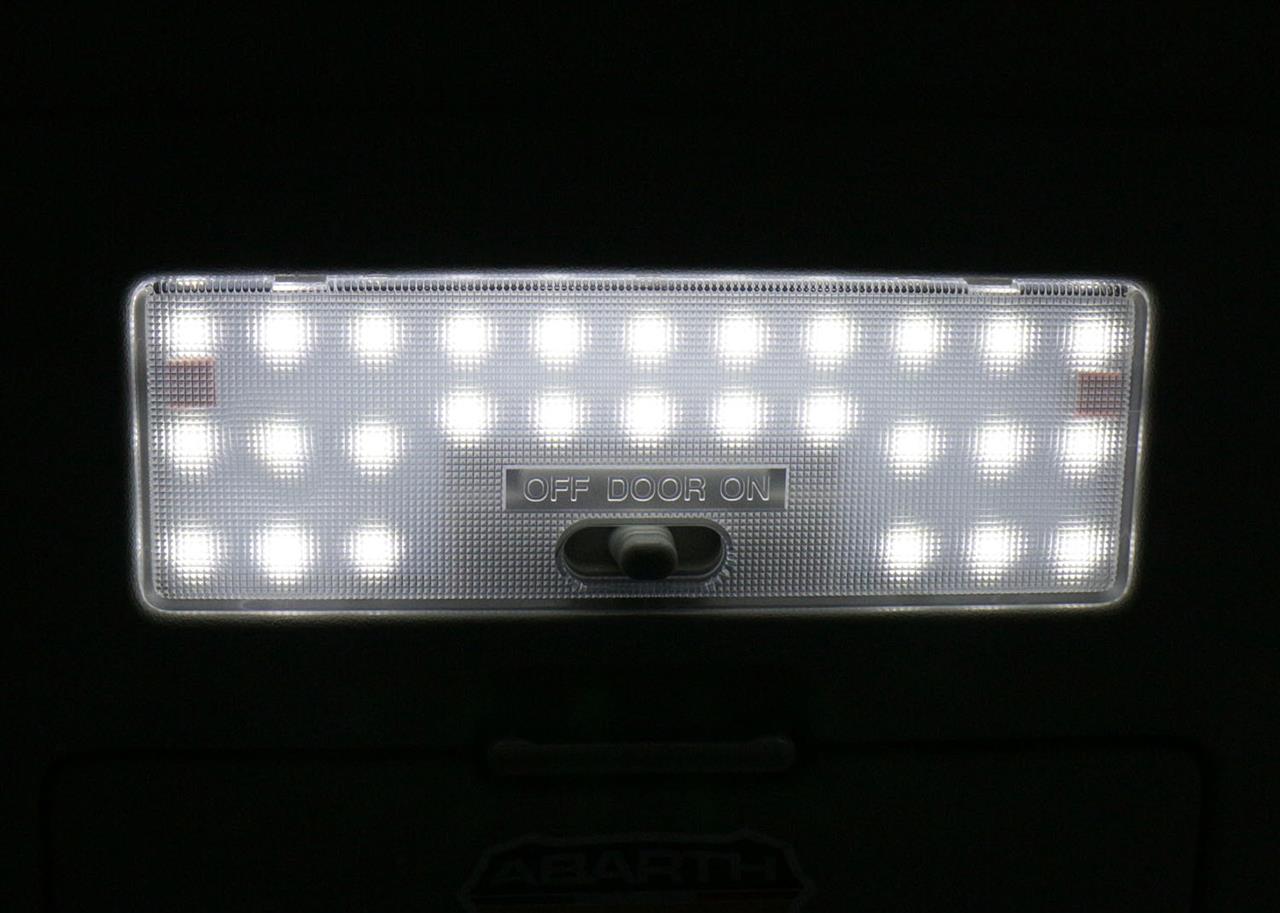

点灯チェック♪

一番右側の縦配置と、最上部の横配置のLEDチップの角度が90度違っていますが、発光部分自体は「円形」なので影響しません♪

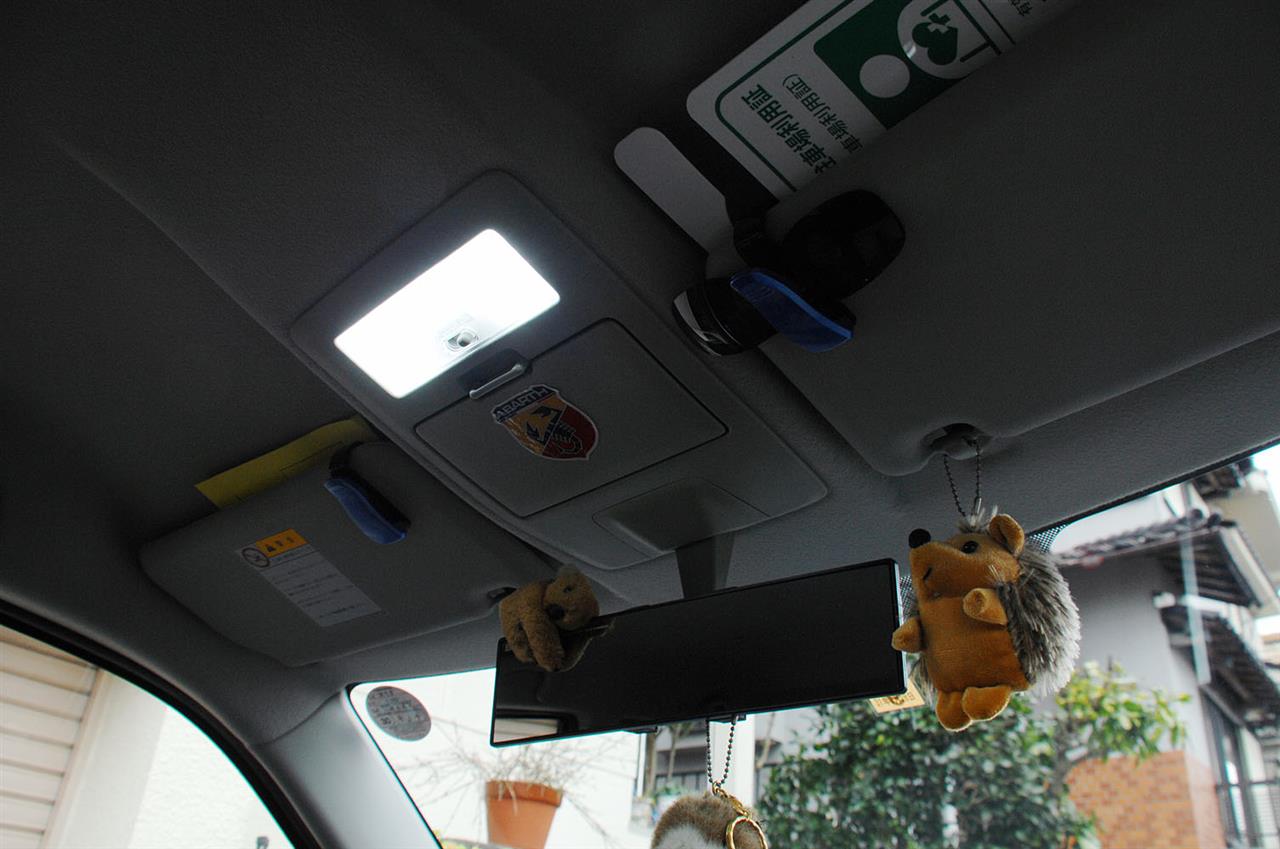

カバーをします。

おおお！
上の画像と同じ露出で撮影しましたが、カバーをすると綺麗に拡散しました。
実際はもう少しつぶつぶ感が有ります。

明るさが少し落ちますがほんの少しです。
その分、面発光に近い配置になっているお陰で、見た目が良くなりました♪


自作品ですが、ツブツブが荒かった前のものよりも上出来♪


もっと早く思い付けば良かったですね～！
断線しても、簡単にメンテできますしね♪

あけましておめでとうございます。

これ、年末に発生したペンタブレットのトラブルで、いつものイラストが間に合わなさそうだったもンで咄嗟に仕上げたものなンじゃが、イラストが31日に直って間に合ったンでボツになった一枚。









これがわしの年賀状。

この鬚もじゃおじさんは、1982年会社員になった歳から続けている挨拶状用キャラクターなんじゃ。
年賀状や暑中見舞い状用に自分で考えたイラストで、旅好きおじさんとして設定した旅鬚おじさん。
昨年は喪中で一回飛んでしまったんで、今回で36回目となりますぞ。
過去の年賀状などはココ↓
https://4travel.jp/travelogue/10030268


旅鬚おじさんのイラストのみ。

もう37年経過したンで、平成30年の今年からは「旅鬚じいさん」と命名。
でもってこのイラストを、、、


自分で撮ってきた中国風景写真にのっけてコラボさせるんじゃ❤️

この写真の場所は、中国新疆維吾爾自治区喀什地区澤普県にある金湖楊国家森林公園と言う所。


拙い車弄りの頁じゃが（時々日用大工も❤️）、今年も宜しくお願い致します。
