nekobasusannの愛車 [トヨタ カムリ]



整備手帳

作業日：2017年8月20日

車両接近通報装置のオートＯＦＦ～♪

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度

初級
作業時間 30分以内
1
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]
この弄りは、あくまでも

nekoの環境下における

利便性の向上を目指した作業であり、

これを推奨するものでは無いと言うことを

最初にお断りした上でご紹介します。
2
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]

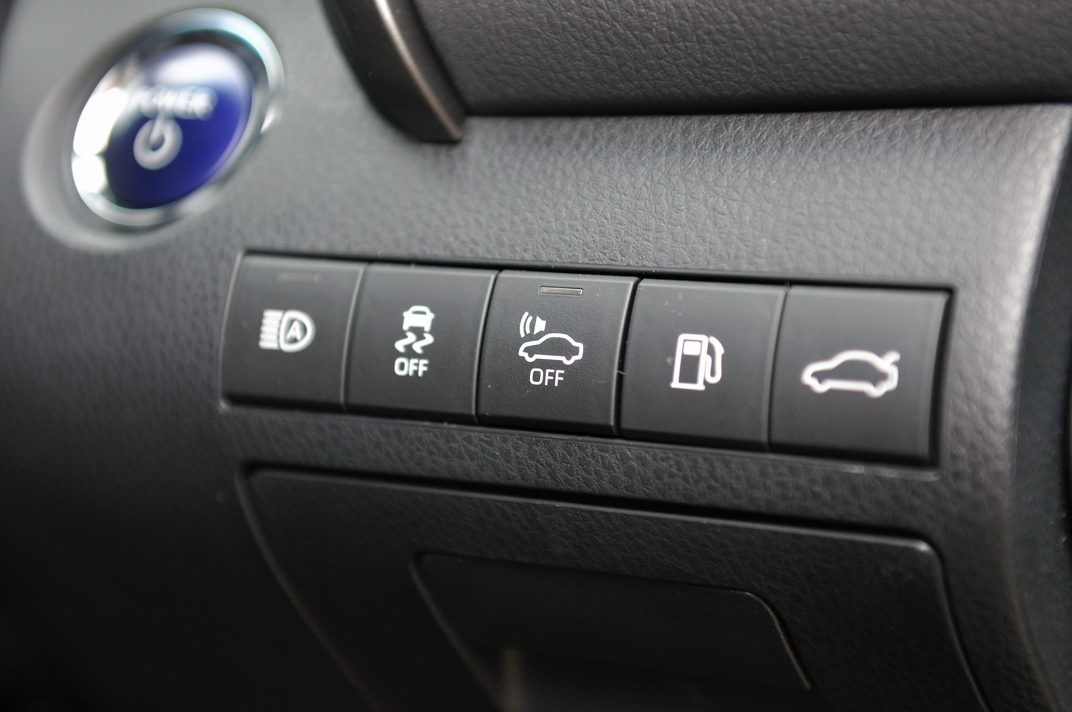

今回のターゲットは、車両接近通報装置。

ＥＶ走行時に音が出るアレです。

nekoの周辺環境の関係から

始動時にオフにする必要性がありまして、

５０カムリでも施工していましたが、

今回の７０カムリでも同様に施工します。
3
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]

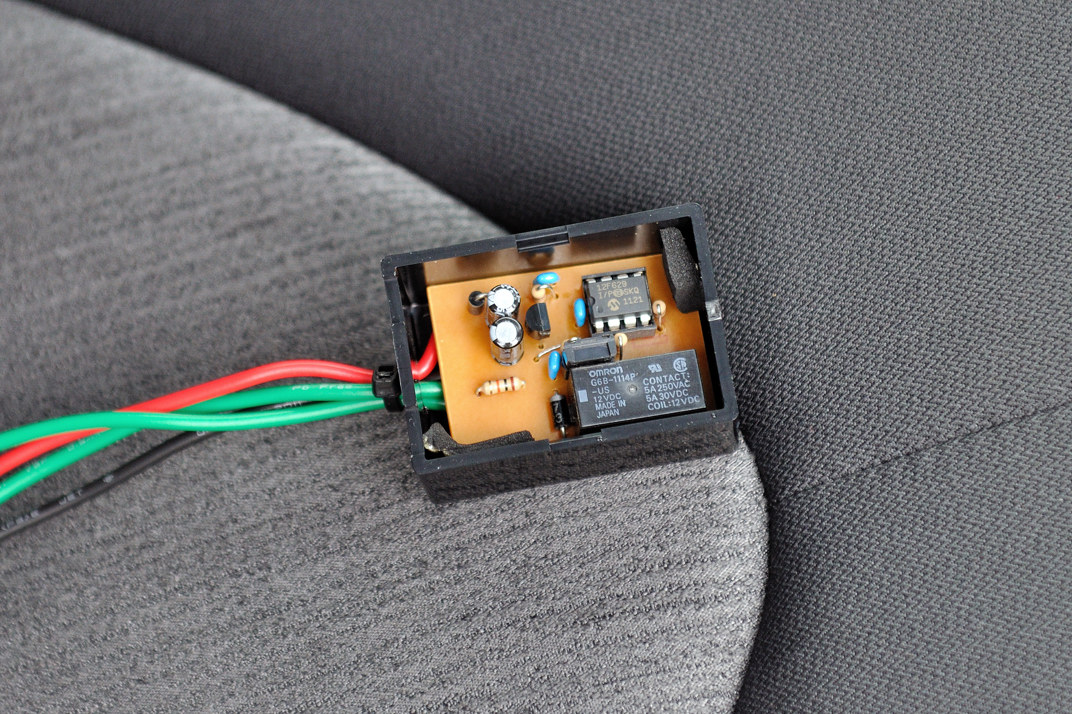

使用するのはコレ。

遅延タイマー式のリレースイッチ。

これを使って自動オフするようにします。
4
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]

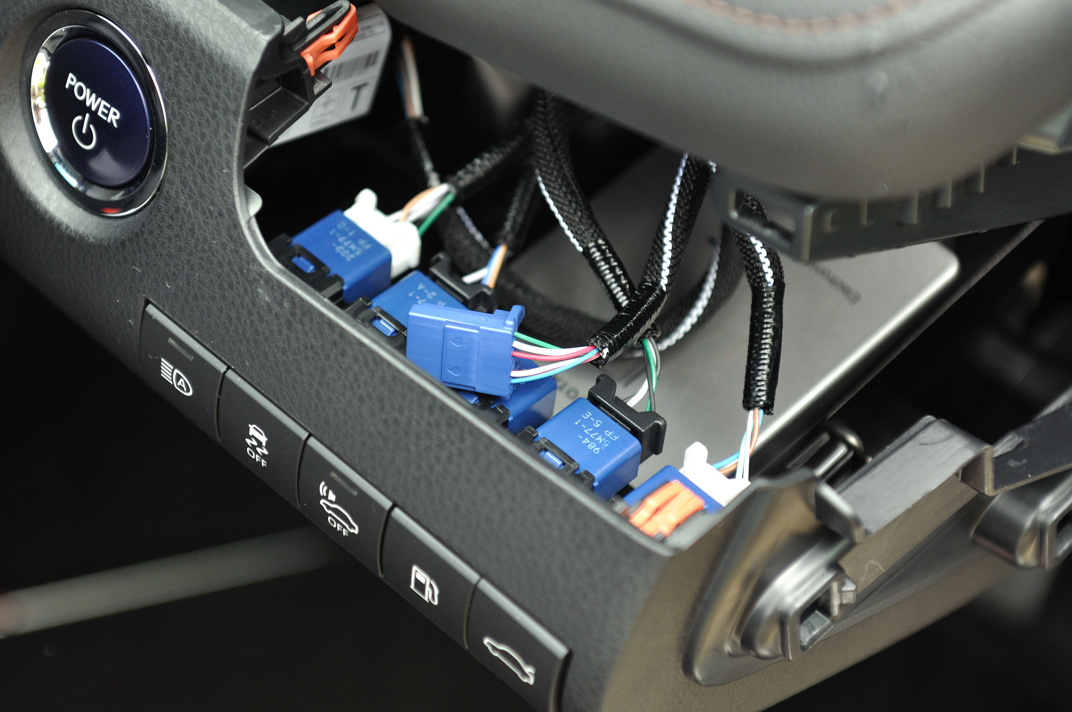

スイッチの配線に

タイマーリレーを割り込ませます。
5
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]

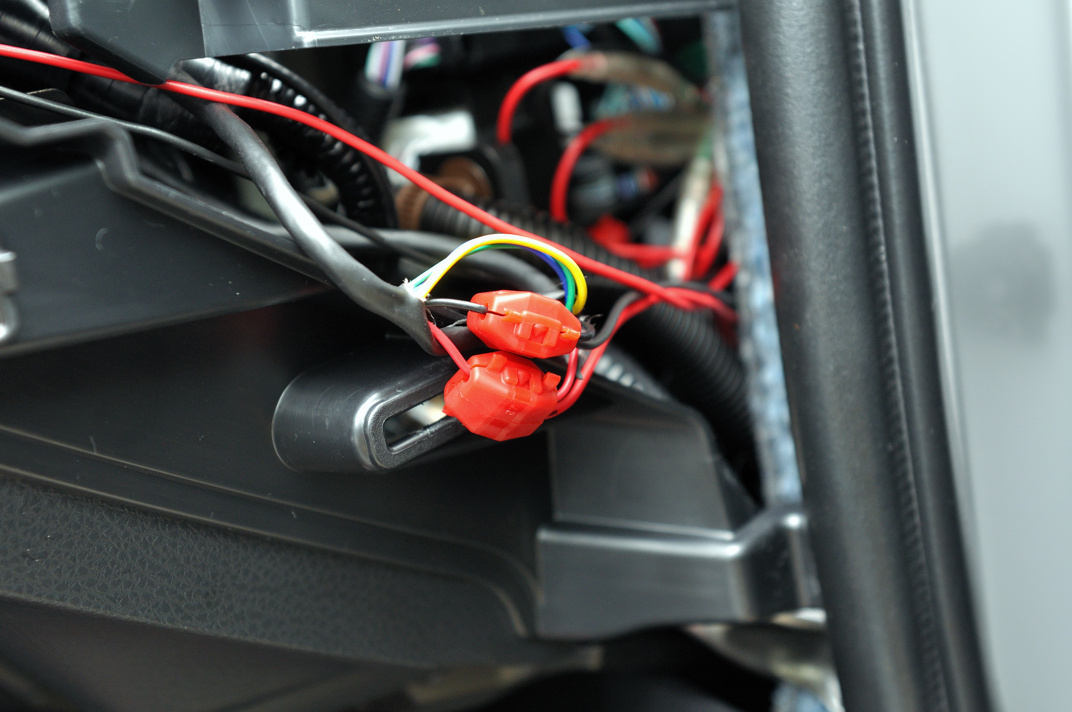

割り込ませるのは、この２本。

イグニッションオンの数秒後に

この２本を導通させることで、

ボタンを押したのと同じ状況を作ります。
6
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]
タイマー作動のキッカケとなる電源は

周辺機器のＡＣＣから拝借。

パネルを元に戻したら完成です。
7
車両接近通報装置のオートＯＦＦ～♪
[大きい写真で見る]

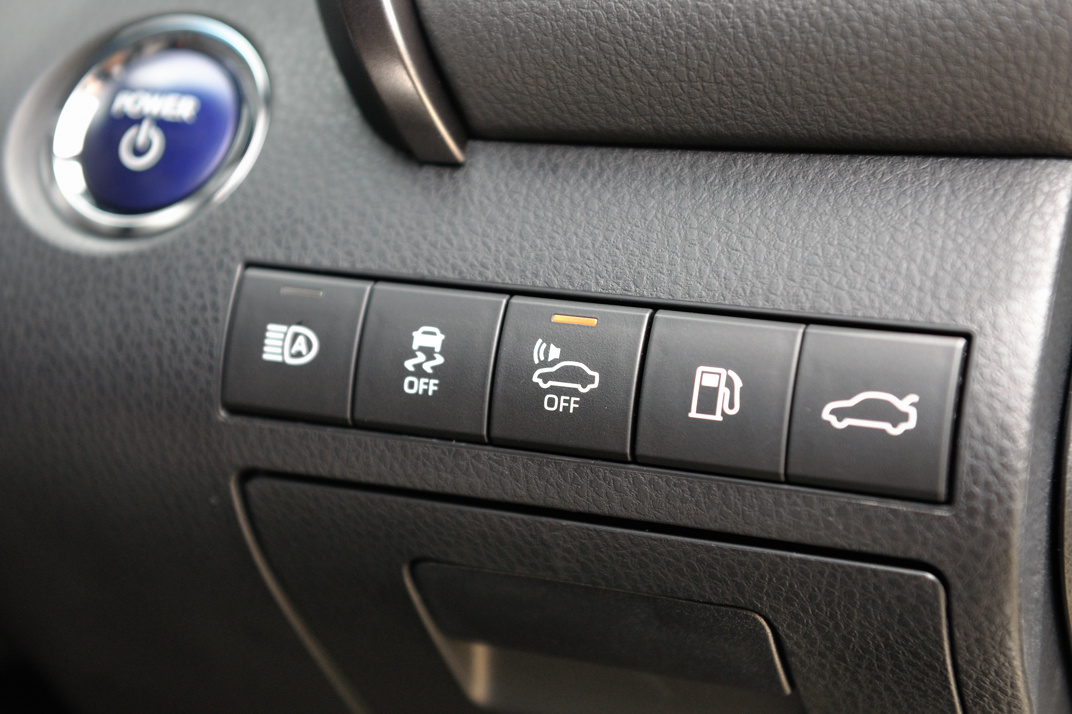

パワーオンの数秒後に、

スイッチが自動的に作動し、

車両接近通報装置がオフとなります。

もちろん必要なタイミングでは、

オンにして吹鳴させます。

応用すれば、他のスイッチでも

同様の動作が可能です。
パーツの取り付け相談をする


関連パーツレビュー

> オリジナル 遅延タイマーリレースイッチ

イイね！0件




ガソリン・軽油7円/L引クーポン・全国の宇佐美SSで使えます ※マイカー登録が必要になります。

関連コンテンツ

関連整備ピックアップ

（小ネタ）来週末の旅行に備えてナビ更新他

難易度: ★

SUS POWER AIR FILTER LM

難易度: ★

カムリ AXVH70 オートブレーキホールドキット 取付

難易度: ★

スルガスピード PFSループサウンドマフラー　ダウンテール

難易度: ★★

『備忘録】６ヶ月点検、他

難易度: ★

フィルム剥がし

難易度: ★

関連リンク

> トヨタ カムリ トップ
> トヨタ カムリ パーツレビュー

この記事へのコメント

CORO
2017年8月24日 6:24
ほほお〜、これは便利ですよね！

因みに私は、今流行りのアイドリングストップ機能殺しに

使っています（笑）！
コメントへの返答
2017年8月25日 19:08
おお～
確かにそうですね。
アレも動作的には
同じ動きですもんね～。
ポッキー33
2017年12月15日 17:41
凄いですね。私もつけたいのですが、この遅延タイマー式リレースイッチはどこで売っていますか？メーカーと品番教えて下さい。
コメントへの返答
2017年12月16日 18:59
部品を集めて作るのも可能ですが、
ヤフオク等で出来上がったのを買う方が
簡単で楽ですよ。
「遅延ユニット」くらいで探せば
ヒットすると思います。
