前回からの続きになります
【2025年度版】続、グラボ縦置きをやってみたくなりまして…①【準備編】

2022年のグラボ縦置き投稿はこちら
⑤PCを新調…（略）グラボ縦置きをやってみたくなりまして…


グラボを外して


CPUクーラーを外して


RYUJIN III EXTREAMの開封


ファンは分厚い30mm
今使ってるLian Li AL120 V2は28mmですから更に分厚い

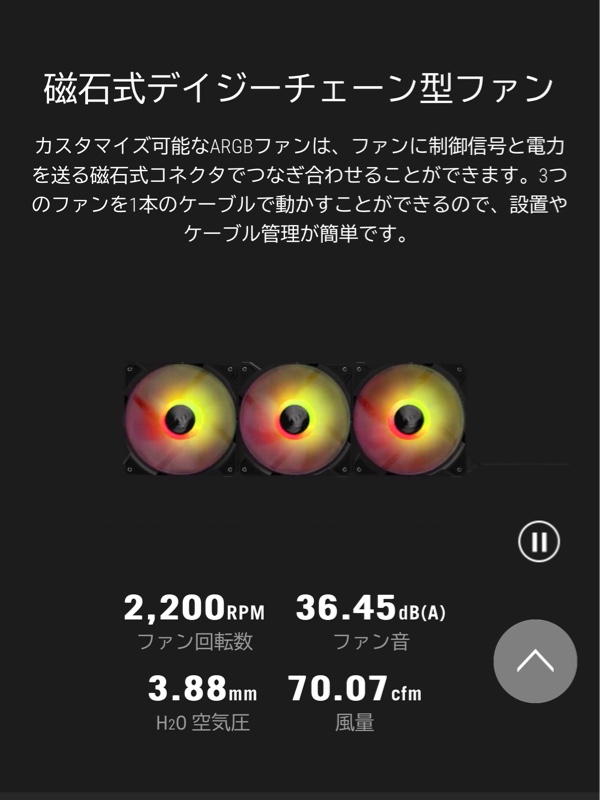

デイジーチェーン接続端子はかなり小さいですね
Lian LiのALシリーズに比べると不安定、かなり遊びがあり、連結したファンを捻ると軽くグラつきます


この遊びのせいで、ラジエーターへの固定時に接触不良を起こしました

全てのファンが回っているが、１つのファンだけ発光してない状態

３つのファンが均等に段違いにならないようにビス止めをして、それでもイマイチ接触が悪そうな端子は両端のどちらかに持ってきた方がいいですね

マグネットで簡単にくっつくけど、ズレ無くガッシリとは固定されない印象を受けました

この辺はLian Liのデイジーチェーンの方が安定感がありますね
ALシリーズはかなりガッシリと固定されます


MBのヘッダーとファンの端子を繋ぐコネクターの付いたケーブル

連結したファンの前後の端子（オス・メス）のどちら
側にも接続できるように、オスのコネクターとメスのコネクターが付いた2本が付属してます


ブレードの形状が独特です
けっして成形ミスでは無いはずw

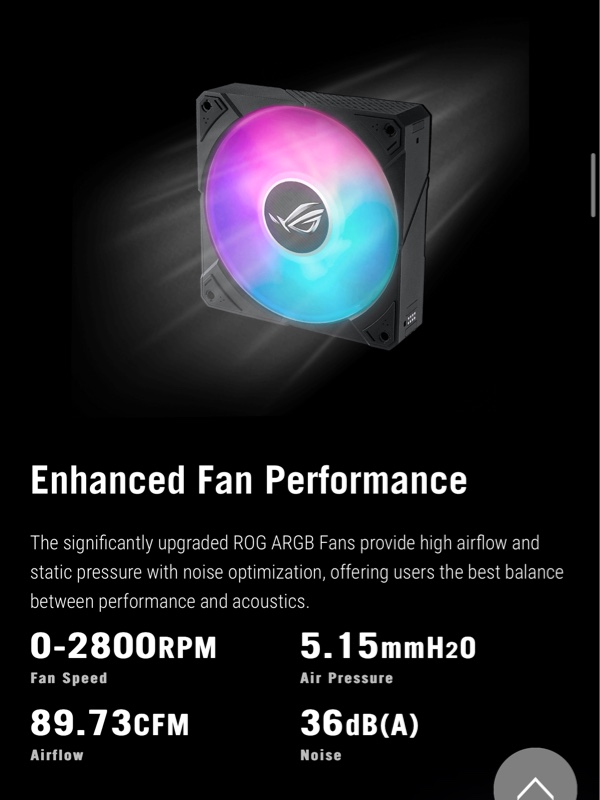

この形状とMAX2800回転で89.73CFM、5.15mmH2Oを生み出すのかな

Fractal DesignやNoctuaにもこんなギザギザファンがあったような…でもあっちはノイズ低減の為だったような…？


ラジエーターもかなり分厚くなり、チューブも太くなってますね

新旧比較
左→RYUJIN III EXTREAM
右→RYUJIN II

先代と比べて、冷却効果を高める為にファンとラジエーターがかなり分厚くなっているので、ケースによっては干渉するかもしれません


ROG HELIOS（PCケース）+ROG Z690-F（MB）の環境ではVRMヒートシンクへの干渉は無いですが、かなり際どいとこまできてます


ヒートシンクの背丈がもう5〜10mm高かったら場所によってはファンに干渉すると思われます、今の状態は絶妙なクリアランスw

次に買うMBは要注意かな


バックプレートが金属製に変更されています

RYUJIN IIは樹脂製だったので、締め過ぎて割れた報告がありました


ソケットに合わせて可変式


ヘッド側も可変式


対応ソケット


可変式なので細かい調整は効きますが…


チョロチョロ動くので、ヘッドの嵌め込みに苦労しました
バックプレートを押さえながら巧く嵌め込むのは少し慣れが必要ですね

MBへの配線ですが、取り敢えず自分の場合はポンプはCPU_FANへ、ラジエーターファンはCHA_FANに接続しました

ポンプをAIO_PUMPに繋ぐと100%稼働になるので、うるさいかなと
あとは常時100%稼働だとポンプの寿命も短くなるかなと思ったので


FAN XPERT 4 で管理するならば、ポンプをAIO_PUMPに繋いでも100%固定じゃなくて回転数の調整ができるのか？

そもそもAIO_PUMPのヘッダーには回転数を調整するピンがないのかな？

時間がある時に要検証ですね


14700Kを開封

MBのBIOSは既に最新に更新してあります
例の問題も大丈夫かと

どのみち電力設定をするつもりです


マスキングしてからのカード塗り

前回に引き続き、CPU反り防止のコンタクトフレームを使ってます

PCER24さんのAnti Bent Cool Booster
精細なフィッティングと剛性感、マッドブラックな質感といい良く出来てる製品ですね

これを付けるとマスキングテープが貼り易くなると云うメリットもあります


今回はグリスにSMZ-01Rを使用
相変わらず塗りやすいですね

熱伝導率13.2W/m･Kの高性能で塗りやすいのですが、半年くらいでかなり劣化するのがデメリットと言われております

CPUグリスについては諸説ありますが、有志の方々の検証から、10W/m･K以上を謳うグリスはどれを使ってもほとんど差が無いと云う結果も出ているようです

ま、好きなもの使えって事ですw
マスキング+カード塗りならば、そこそこ固いグリスでも比較的綺麗に塗る事ができます


RYUJIN III ではRYUJIN IIにあった専用コントローラが廃止されました
MBのファンヘッダーに直挿しするように仕様変更されています


液晶も解像度が上がっているらしいのですが、動画に差し替えない自分にはあまり関係ないかな


ASTRAL 5080を開封


ん〜、デカいな〜

最近のグラボはデカいとは聞いてましたが、こんなにデカくなってるとは…

そして重い


取り敢えず、この縦置きスリットに嵌めてみよう


はい、嵌めましたよ、そしてステーで支えました


うーん、これは位置がまるでダメですね

ご覧の通り、サイドパネルとのクリアランスが無くなりました

窒息確定してます

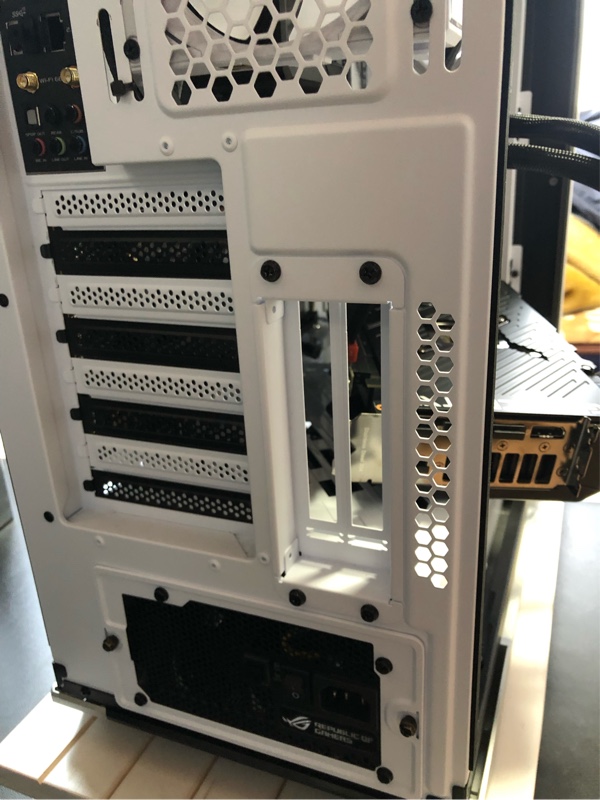

このPCケースには、奥側の８枚の水平スリットを外して、2本の垂直スリットに替えるパネルも付属してたはず…保管してある箱から探そう


探して嵌めてみたら、今度はMB側にグラボが寄りすぎてライザーケーブルが入る隙間を確保出来なさそうでした


まいったなこりゃ

丁度良い位置にグラボを持ってこれない…


取り敢えず、グラボの起動の確認をしてみようかと思いライザーケーブルに繋いで通電

CPUを換えたので何ちゃらかんちゃらのメッセージが出ましたが…ま、動く、普通に動く

が、しかし、イベントビューワーを見てみたら1秒間に20〜30個くらいのPCIE関連のエラーを吐きまくってました

RTX5000シリーズからはPCIE5.0になってますし、MBは元々5.0です

その間を4.0のライザーケーブルで繋ぐとおかしな事になるんだろうなと思い…


BIOSからGen4に変えてやるとエラーが止まりました

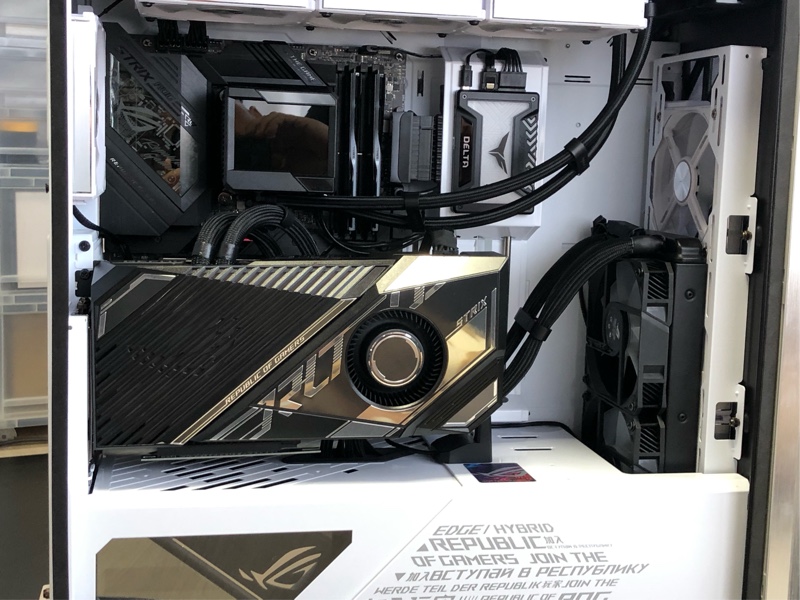

どのみち、この窒息配置では使えないのでMB直挿しの通常配置にしてみます


水平配置でGen5に戻します

超安定、多分冷却的にも1番安定w
　


さて、グラボの垂直配置の為には位置の調整ができるホルダーを買わないといけない



このケース、ASUS HELIOSでは、用意されている2箇所の垂直配置用のスリットはどちらも使えない

手前過ぎてサイドパネルとの隙間が無くなるか、奥過ぎてMBとの隙間が無くなる

グラボ用の可動式ホルダーが確か売られてたはず、Amazonで探してみる事に…


何個かある
怪しい中華メーカーから古参のPCパーツメーカーまで5、6種ある

Amazonレビューやyoutubeを見て周り、最終的に選んだのがこちら、


COOLER MASTER
VERTICAL GRAPHICS CARD HOLDER KIT V3

ライザーケーブル4.0は要らないんだけど、セットになってるから仕方がない

強度がありそうなところと、パーツが3つに別れるので設置が容易にできそうなところが気に入りました

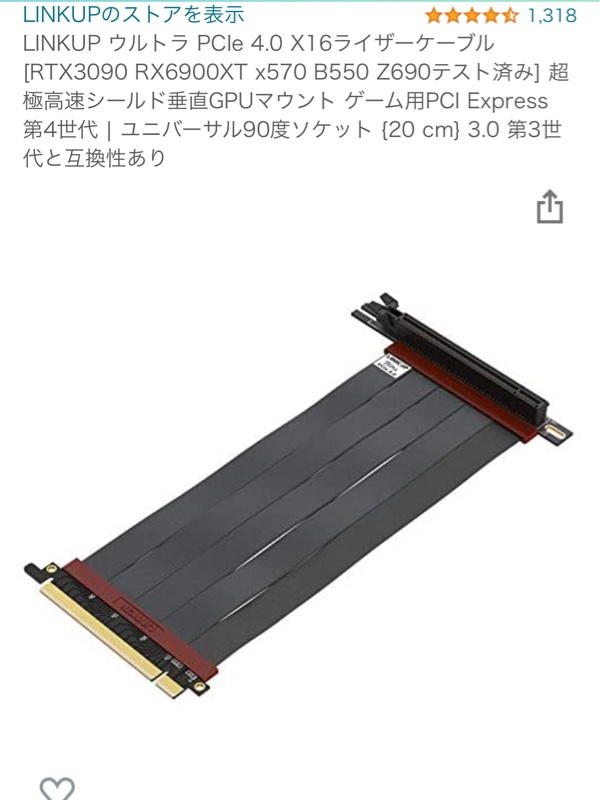

そして、PCIE5.0のライザーケーブルも必要です


安定のLINKUP

PCIE4.0と5.0の性能差については、理論上ではデータ転送速度が2倍になっていますが、実際のゲーム時ではFPSが概ね数%しか変わらないとされているようです

youtubeの検証動画では、5080をテストに使って4.0と5.0ではFPSが1%か2%しか違わない結果ってのを見ました

RX9070XTで10%程の差が出てる動画も見ました

ゲームタイトルによるとは思いますが、まあ、FPSは1%〜10%くらいしか変わらないと思ってた方がいいかもしれません

何かアレですね、高速DRAMや又はDRAMのOCみたいな感じ
受ける恩恵は少ない、その分他に投資した方がコスパが良いよみたいな感じ

でも、その各パーツのたかだか数%の積み重ねは馬鹿には出来ないところがあるかとは思います

塵も積もれば…ですし



両方ポチって、待つ事数日…



GPUホルダー到着


ライザーケーブル5.0到着


新旧比較
左が5.0右が4.0

新型の方が若干ケーブルが硬い印象、ちょっと曲げずらいかな

早速、設置してみましょう


ブラケットをケースに嵌め込む
上部が奥行き方向にスライドできるレールになってます


グラボにライザーケーブルを嵌める
自分はネジ固定はしませんでした



グラボに固定する方のパーツをケーブルに通してスリット部をネジ止め


で、画像にあるパーツの下側を通してライザーケーブルをMBに挿す
グラボは画像のパーツの上部レールに引っ掛けるように嵌めるのですが…

これが中々嵌まらない、グラボの重みとライザーケーブルが邪魔で中々嵌まらない


なので、先にグラボ側に嵌め込みました

画像に見えるグレーのラッチ２つはロックになってます
向かって左右に、ワイド方向にスライドするので適当な位置でロックして固定できます


ブラケットのレールに嵌め込む
これで、奥行き方向にも前後スライドするようになったので、前後左右にグラボの位置を調整できるようになりました


ワイド方向に右にスライドさせて隙間を作り、ケース後ろからDPケーブルをグラボに挿します

DPケーブルを接続したら、スライドして左いっぱいまでグラボを戻しておきます


MBとグラボの隙間を上から見た図

ライザーケーブルは少し右に引っ張られてますが、問題は無い模様


サイドパネルとの隙間を確保

取り敢えず、このくらい空けて様子をみよう


ついでに、コレも換えてみました


MB24ピン 90度コネクタ


ARGB付き


こんな感じ


今まで使ってたやつは24ピンコネクタとしての機能的には不具合無し
が、ARGBの発光に問題あり

例えば、7色のレインボーなら綺麗に発光するけど、青→青紫→赤紫→赤→赤紫→青紫→青のレインボーのような繊細な色の変化は上手く表現できない感じ、色の違いが無い感じ


なので外しました
見た目もチープ、触ってもチープ
そして固い、挿し込む時も抜く時も固い
固いのでカパっとカバーがめくれました


新しくポチったコレは繊細な色も綺麗に発光します

よくある24ピンコネクタとは見た目も変わってて良い、今のところ不具合も無いです

もう一点


ASUS TUF Gaming ARGB PWM Fan Hub


ARGBハブとして使います

先代RYUJIN IIのコントローラーがARGBハブも兼ねていたので、取り外したらARGBを挿すところがなくなりました
代替品としてこちらをポチりました

安い中華製のARGBハブはAmazonに多々ありますが、燃えた事例もあったので少しでも信頼性の高いものを選びました


裏にマグネットが付いてるので貼りつきます
ちょっと磁力は弱いです


更にもう1点


LINKUPのグラボ用16ピンケーブル、ASUS電源用

12VHPWRケーブルで90度コネクターになってます
グラボ縦置きにした際に予備電源のコネクターがスッキリ配線できます

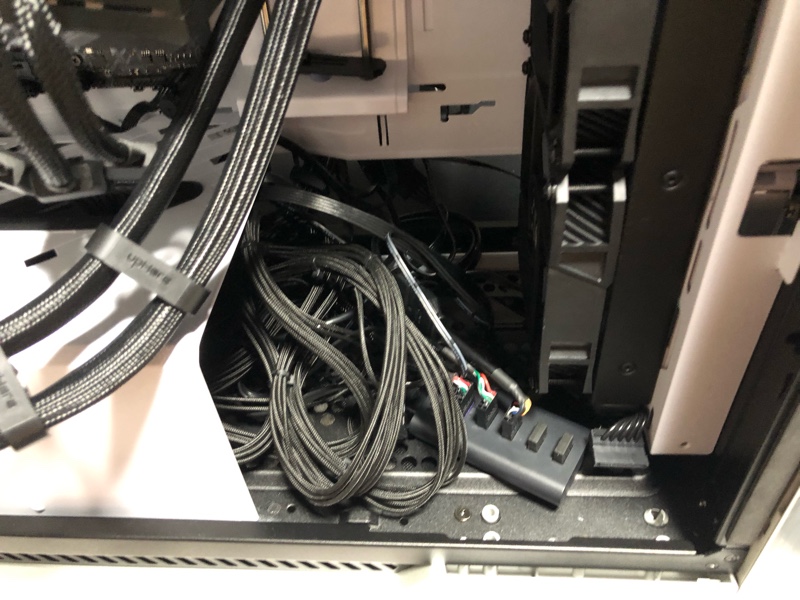

ケースのPSUシュラウド内にのたくっている、PCIE用8ピンケーブル３本が邪魔なのでコレに換えました

コレだと1本で済みます
PSUシュラウド内が非常にスッキリして風通しも良くなります、ただ70cmあるので若干長いです、もう10cm短くて丁度良い感じ


が、しかし、


これはあくまでも3090、4090用なんですよね

5000シリーズ発売より前の製品ですから、5000シリーズに使用される事を想定してないと思われます
12VHPWRケーブルと謳ってますし

12+4ピンの4ピン部には2本しか配線は通ってないです


4090の頃から採用された規格12VHPWRの12+4ピンコネクタですが、当時は4ピンの内、元々配線の通ってないピンが1本あり、2本は信号用、1本は予備、もしくは配線は2本のみで残り2本は未使用だったようです

制御用の4ピンとなっていて、各メーカーが頭を悩ませながらどう使うかを考えていたそうです

なので、LINKUPのこのケーブルは最初から4ピン部には2本しか配線が通ってないのだと思われます


5080に付属している、8ピンx3から12+4ピン変換ケーブルには4ピン部には4本の配線が通っています

もしかしたら、NVIDIAや各メーカーでは予備の3本目と未使用だった4本目を使う予定があるのかも知れません、無いのかもしれませんがw

なので、ここは一応、5080用に1本作っておきましょう


MODDIYで12V-2x6ケーブル90度コネクター付ASUS電源用の60cmをオーダーしました

到着まで2週間程かかる見込み




さて、ここでお知らせがあります



12VHPWRケーブルと新規格12V-2x6ケーブルの違いですが…

なんと‼️

違いはありません、同じものです（ぇ


CORSAIRによると、ケーブルに違いは無く、あくまでもグラボ側と電源側のメスコネクターのピンの改良をした新規格の呼称だと言ってます


ん〜、マジかw
ピンだけかよっ!!

そしてケーブル関係ないし！


当初、MODDIYは自社のケーブルを使用していたユーザーからの融解報告を受けて、RTX5000シリーズには2025年以前に購入した12VHPWRケーブルは使わないで下さい、2025年以降の12V-2x6ケーブルを使って下さいとアナウンスをしましたが、後になって呼び方が違うだけでどちらも同じものだと認めました

ただ、2025年以降は、端子およびコネクタの材料の強化、ワイヤーを太くする等のより強化されたケーブルを製作しているとの事

…みたいな流れがあったようですね

ま、安全に越した事は無い
その強化されたとあるケーブルを頂こうかと思いポチりました

因みに、個人的にですが、MODDIYのサイトの方がCableModよりもオーダーしやすいと感じます

選択パターンや仕様の説明がすぐ見えるところにあるので選びやすかったです

モノ的にはどちらが良いのか？

誰か計測する事が出来る環境をお持ちのユーザーさんが調べてくれたらありがたいですね


ひとまずは、この状態で運用してみましょう


うむ、悪くないぞ〜


よしよし、イイぞ
イイじゃないか、ハハハ

車弄りもPC弄りも全て自己満の世界ですわ

金と時間を使った自己満足です
今回もほとんどローンだけどね〜

自己満バンザイwww

頑張って働いて返しましょう



さて、グラボの確認をしましょう


ちゃんとPCIE5.0で動いている模様


アイドル時には下がります


ASUS ASTRALシリーズでは、グラボに12Vを供給する6ピン全てにシャント抵抗器がそれぞれ配置されており、GPU Tweak IIIで常にモニターできます


クリックすると各ピンの現在のアンペア数が表示されます

12VHPWR（12V-2×6）は1ピンあたり9.5Aまでが許容されているそうです

抵抗器が異常を感知すると、画面上の異常が発生しているピンが赤文字になり、アラートが鳴ります

何アンペアくらいでアラートが鳴るのかまだ把握してませんが、1本だけちょっと高い数値になってもアラートが鳴るっぽいです

この監視できると云う点が、自分がわざわざ高いASTRALを選択した理由のひとつでもあります
今現在、同じ5080でもメーカーによって10万円くらいの価格差があります


ドイツの某Youtuberさんが融解問題について検証されてました

かいつまんで書きますと、

この異常を感知する為のシャント抵抗器ですが、NVIDIAや各メーカーでは3090Tiまでは12Vを供給する6ピンの内、2ピン毎に抵抗器を付けていたそうです

ところが、4090、5090ではコスト削減の為か、6ピンで２個または1個の抵抗器しか付けなくなり、これのせいで感知ができなくなっているのではないかと推測されています

そんな中ASUSだけは、MATLIX 4090やASTRAL 5090、5080には1ピン毎に1個の抵抗器を付けてるね

…って事らしいです


ASUSえらいね
俺流を貫いててイイじゃないですか

ROGはボッタクリだとか、ROG買うヤツは厨二だけとか、ROGキッズ（笑）　とか揶揄される事もありますが、今回はナイス👍
物づくりに於いて良い姿勢を示してる

ま、抵抗器が1ピン毎に1個付いてアラートが鳴っても結局は燃えているので、完全な対策になっている訳ではありませんw

ドイツの某Youtuberさんも、そもそも12Vを供給する6本のケーブルのうち、5本が切断されても残りの1本に全ての電力が流れる構造自体に問題があるのではないかと提言されてます


結論、何をしても燃える時は燃えるのが5090と5080
また新たに、基盤上にホットスポットが発生する構造だと指摘されているようです

もしもグラボの設計上の問題ならば、対策品に期待するか、6000番台まで待つしかないですね



続いて、14700Kの電力設定をしておきます


Intel Default Settingsに設定

更に電力を下げてもゲームにはほぼ影響がないとの事なのでもうちょい設定してみましょう


Internal CPU Power Managementから、

CPU Core/Cache Current Limit Max
307A→249A

Long Duration Package Power Limit（PL1）
253W→125W

Short Duration Package Power（PL2）
253W→188W

に変更しました

12th i7Kのデフォルト設定に近いですね

まあ、12thKはまともなCPUだったので、同じアーキテクチャの13、14thKで安全マージンを取ると12thKのデフォルト設定になってしまうのではないでしょうか

13、14thKはガンガン電力を食わせて無理矢理パワーを引き出し、早々と壊れる設定だったようなので…

今回は、横浜のBTO PC のオンラインショップ『PC-take』さんが公開されている設定と同じ値にしてみました

PL1=125W、PL2=188Wに落としても、シングル性能はほぼ影響を受けず、4K環境でのゲーム時のFPS低下はせいぜい-1%くらいのようです

消費電力は約20〜30%減
発熱は約20%減

そして、発熱量が下がるとファンも静かに回転します

ん〜、言う事ないですね、イイじゃないですかw


さて、モンハンワイルズを試してみる事にします

とりあえず、チュートリアルまで進めた
今のとこクラッシュ無し

キングダムカムデリバランス2のDLCアプデが来たのでまたキンカム2に戻るw



MODDIYケーブル到着


米国からかと思いきや香港からでした


60cm
素材は、何て言ったらいいのか、とにかく超サラサラ
そして超柔らかい
コレはなかなかイイですよ


4ピン部は2ピンのみでした


電源に接続されている3本のPCIEケーブルを引っ張り出して交換
これが長くて邪魔くさかったんです


これだけの質量が1本のケーブルに置き換わるのだからそりゃースッキリしますわ、しかもかなり短くなりますし


もう5〜10cm短くてもいけたっぽい
これでも換装前に比べたらPSUシュラウド内はかなり風通しが良くなりました


うんうん、悪く無い
遠目にもスッキリしてる


オレンジのチラリズム


PSUシュラウドから伸びるケーブルもスッキリ
換装前は三又コネクタだったからここに3本ありました

GPUホルダーへの干渉もなくなりました👍


グラボに90度コネクターを挿すと、グラボの赤い通電ランプは完全に隠れます

PCオフ時に、この赤いランプがほんのりMBを照らすおかげで通電してるのが判別できてました

何気に便利だったのですが…残念


ここもオレンジチラリズム


ん〜、換装前よりも若干アンペア数が上がってる
コレは良い事なのか悪い事なのか？

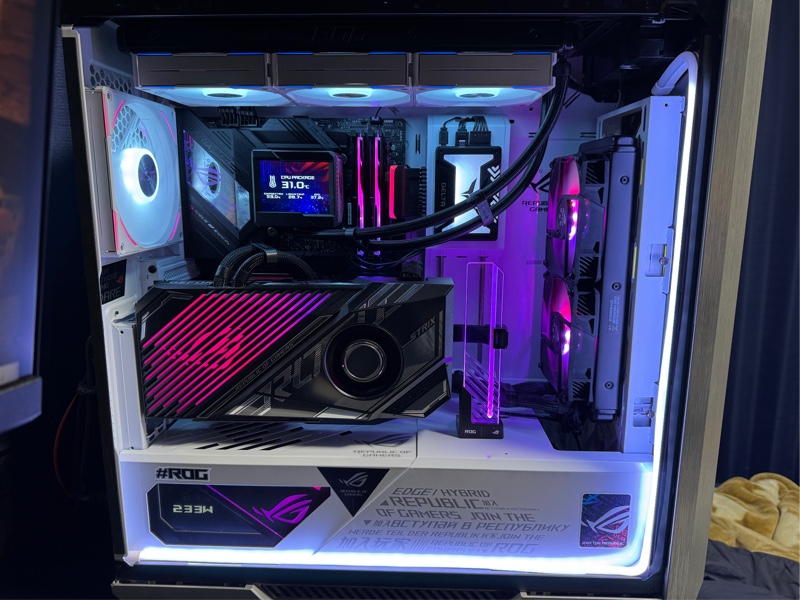

とりあえず完成

MODDIY社の従来のH+ケーブルより、安全性が増したH++ケーブルだそうです（本来はPSUとGPUのソケットの仕様、ケーブルは関係なし、H+=12HVPWR、H++= 12V-2x6）

ROG THOR付属のケーブルと比べても、多分モノ的には良いものになったはず

あとは燃えない事を祈ります🙏




後日、加筆修正します

2022年に新規作成したPCですが、2025年に入りちょいとマイチェンしてみました


2022年のグラボ縦置き投稿はこちら
⑤PCを新調…（略）グラボ縦置きをやってみたくなりまして…


ケースファン7個をLian Li AL120からAL120 V2&AL140 V2に換装、LC-RTX3090Tiのラジエーター位置を変更
CPU、GPU、チップセットの温度低下を狙っての風量&静圧UPとエアフロー改善をしてみました


結果は良好❤️
安定した温度を保ってます

発売されたばかりのキングダムカムデリバランス2にMODを入れて遊んでましたが、やはり最新ゲームでの4Kプレイはややマシンスペックが心許ない


そんな折に、NVIDIAがDLSSオーバーライドを発表、DLSS4がRTX3000シリーズでも使えるとの事

早速試してみようとあれこれ弄ってみたら画質を維持したままのFPSの上昇が素晴らしい

最初のうちはクラッシュ連発、1時間に1回はクラッシュする感じでした

ゲーム側の不具合と、RTX5000シリーズが発売されたばかりでNVIDIAドライバーがまだ熟成されてない事が大きな原因だとは思いますが、まあ、安定プレイ出来るようにやれる事は全部やってみようと思い対策を実施

先ずはイベントビューワーでエラーのイベントIDを確認

まあ、これが開いてビックリ、物凄い数のエラーと警告のオンパレードでして…

PCは安定稼働しているように見えて、実はギリギリの綱渡り状態だったようで、何かあったらすぐ落ちるって感じだったみたいですね

ネットで調べながら模倣して１つずつしらみ潰しに解決していきました

機能に影響が無いとアナウンスされている警告は無視しました


次にNVIDIAコントロールパネルの設定の見直し
画質をある程度維持しつつGPU負荷を減らす設定に変更

そしてPCとOSの掃除、極力要らないモノは捨てたり止めたりの軽量化

結果、クラッシュしなくなりました
為せば成るもんですなw

キングダムカムデリバランス2のDLSSオーバーライドの4Kプレイは超ド安定


いや、これはマジでDLSSオーバーライドって凄いですわ
NVIDIAコントロールパネルを調整した事もあり、画質をほぼ維持しつつ最終的にFPSは40〜50%アップしました



ちなみに世間では、RTX5000シリーズはドライバーの不具合祭りで緑ユーザーのモンハンワイルズはクラッシュ祭りの阿鼻叫喚の真っ只中

モンハンワイルズに限って言うならば安定度とFPSは赤の方が良いらしいですね、PS5のGPUがAMDなんで、モンハンワイルズもそれに合うように作ってるそうです



こちら、3090TiでのDLSSオーバライドを使ったキンカム2は良好
しかし、キンカム2のプレイ中、CPUは30〜40%程の使用率に対してGPUは90〜100%の使用率



やはり4Kプレイは先ずGPUありきのようです



さて、ここからが、今回のブログの本題に入ります…



んー、これはGPUが欲しい、欲しいが5000シリーズがもっと価格も不具合も落ちついてきてからじゃないとよう購入できませんて

4000シリーズは既に生産終了で市場の在庫や中古はプレミア状態ですし、今更高い金出して4090買うのもどうかなと思いますが、素の性能の高さは魅力です


（出典:PC自由帳さんより）

自分の4Kプレイ前提の環境では、選択肢としては、5090か、4090か、4090よりも性能の劣る5080しかありません

しかし、5080は中途半端なイメージしかない
VRAMが16Gではゲームによっては4Kプレイは厳しいと思う

5090は60〜70万越え、4090は中古で35〜40万、5080は22万〜32万

5000シリーズの実売価格は、当初NVIDIAが発表したアリバイ価格と過去製品以上にかけ離れ過ぎてます
高過ぎる‼️


そして、5090はコネクタ融解問題も未解決のま
ま原因が特定されていません

5080でもケーブルのコネクタ融解が1件報告されていますが、電源ユニットが14年前（⁉️）のものだったとの事、そのユーザーさんが最新の電源ユニットに交換したらグラボは無事可動したそうなので、こちらはイレギュラーかと思います

と、思っていたら、その他にも5080で融解報告が1件ありました（5chやX上では融解したと言う人をチラホラ見受けます）

ROG LOKI 1000WとROG ASTRAL 5080の組み合わせでケーブルのみ焼損、融解したそうです
幸いにもグラボ側も電源側も12V-2x6コネクタは無事だったそうです


ROG LOKI はATX3.1の最新モデルがあるようですが、ネット上で融解報告をよく耳にします
少し古いATX3.0のLOKIの融解が報告されてるのかもしれませんが、詳細は分かりません

ARGBで光りますが、そのファンが光っても見えない事とTHORと違い現在使用中の電力表示がないので自分の購入の選択肢には入っていませんでした

自分的には、価格がちょっと安いところも逆に不安だったので

何にせよ、融解対策としては、ATX3.1仕様の電源を買って12VHPWRではなくて12V-2x6を使えと警告している外国人の方がいましたが、それでも燃えているようです…
ATX3.1の12V-2x6電源を使ったところで、リスク軽減にはなるかもね？って程度なのかもしれません



いやー、厳しいっすねw



グラボの選択肢が厳しいですね

5090は先ず無理、TDPが575Wだし（3090、4090は450W）ATX3.1対応じゃないと融解が怖いので、グラボと一緒に最新の大容量電源に換える事になると金銭的に無理です

今だったらグラボと電源だけで80万くらいかかりそうw

そして、最新のATX3.1電源でも融解報告はあります
安全策をとって電源を換えようがケーブルを換えようが、燃える時は何をしても燃えるのが5090のようです（怖）


ATX3.1仕様で1200Wと1600WのASUSのROG THOR III
ASUSはコレと5000シリーズの組み合わせを推している感があります

製品の発表はされていますが、日本ではいつ発売されるのかアナウンスはないです
1600Wは10万円を超える気がします

Redditで米国人も「いつ発売？」って聞いてたので米国でも未発売の模様
欧州人らしき人が設置画像をUPしていたので欧州では発売されているのかも？

5090、5080の融解報告もあって、何かしらの検証と対策をしているのかもしれませんね

と、思ったら



Redditで「どこで買ったの？ちなみに俺はオランダ人」と聞かれていた購入者がリンクを貼ってました

https://www.computeruniverse.net/de/p/2B19-02X

調べたら、ドイツのPCパーツの販売会社っぽいです
ネット販売にありがちな購入時のトラブルも結構あるっぽいです
「ココでは買うな」的な事を言ってる人をチラホラ見かけます

肝心のお値段は、€799 = ¥130 594,87

アイヤー、高いアルﾈ
日本に送ってもらったらもっと高くなるかも

5090を買う時はこの電源を一緒にポチろう
（まだ買う気ではいる）



話は戻ります…


だからと言って、今更4090買うのもな〜って感もあります

スペック的には全然悪く無いのだけれど、5000シリーズにあるフレーム生成機能は使えない

ま、モンハンワイルズではフレーム生成使うとクラッシュしまくるそうなんですが…

やはり、その時々の最新シリーズを買っておいたほうが将来的にはお得かと思います



ん〜、取り敢えず…

先にCPUを換えとくかと思い物色してみる事に…

GPUのボトルネックが解消されたらCPUの使用率が上がりますから、そして画質を上げたらまたGPUのボトルネックが起こるんですけどね


選択肢は以下の３つ

①IntelのCore i9、i7のK付き14th
例のCPUがぶっ壊れる件はどうなの？もう解決したの？大丈夫なの？って感じですが…
BIOS対応で一応解決してるらしい


②Intelの新型Core Ultra
省電力だがゲーム性能は14th i7以下というゲームする人にとっては「…？」ってなる仕様の新型CPU
更にマザーボードも換えないといけません


③AMDのRyzenX3Dシリーズ
ズバ抜けたゲーム性能を誇るが現在もまだ入手困難
こちらもマザーボードから換えないといけないけど、RyzenX3Dが先ず売ってない、売ってても並行輸入かボッタクリ価格、PCショップの少量入荷はあるけど早い者勝ち状態


う〜ん、これはもう新規でPCを組むならば、Intelを選択する理由はまるで無い世界線になってますねw

僅か3年の間にこんな事になってるなんて…


（出典:ゲーミングPC徹底解剖サイトさんより）

ま、普通に考えたら③1択ですね

だからと言ってRyzen 9800X3D、9950X3Dはどこにも在庫が無い状態…



いやー、厳しいっすねww



CPUの選択肢も厳しいっすねー

取り敢えず、Ryzenにするのは来年あたりに考えようと思い、マザーボードを換えなくて済む14thのi9Kかi7Kを候補に物色



因みに、4K環境でのゲームプレイではCPUの差が出にくいです
グラボはフル回転しますがCPUは半分以上遊んでます

ゲームタイトルによりますが、最強のRyzen 7 9800X3DとCore i7 14700Kでも4KプレイならばFPSは1、2%しか違わないようです

解像度が下がれば下がる程、CPUの差は顕著になります



14thのi9K程ではないにしてもi7Kも爆熱仕様らしいのでCPUクーラーの強化も兼ねて、ROG RYUJIN II 360から、以前から気になっていたROG RYUJIN III 360 ARGB EXTREAMに換える計画で行こうと思います


ROG RYUJIN III 360 ARGB EXTREAMを物色してみる

日本での正規代理店での販売はない模様
並行輸入のみ

通常モデルのRYUJIN III 360 ARGBなら日本での代理店販売はある、しかしPCショップでは軒並み販売終了になっている模様、たまにちょこちょこ入荷はあるみたい、待てばそのうち買えそうな感じ

駄菓子菓子！
だが、しかし！


ここは風量89.73CFM、静圧5.15 mmH2Oを
謳うEXTREAMが欲しい、てか見てみたい


参考までに、通常版RYUJIN III 360 ARGBだと
風量70.07CFM、静圧3.88mmH2O

このくらいの差がある
ま、そもそもファンの最大回転数が違いますけど


今現在ラジエーターに使ってるLian LiのAL120 V2は
風量77.3CFM、静圧2.97mmH2O

ラジエーターファンは風量もそうですが静圧が命

前回使用していた初代AL120は
風量64.5CFM、静圧2.62mmH2O

初代AL120とAL120 V2でもラジエーターを通ってくる風の抜け具合が違いました

なので、ここはEXTREAMに期待してみよう
89.73CFM、5.15mmH2Oって光る120mmファンの中では異次元すぎる
誤表記じゃ無いことを願ってる

Lian LiのUNIファンシリーズなんて、サイトによってはスペックの数字がまちまちですから、誤表記が過ぎてますw


因みに、RYUJINシリーズも含めて簡易水冷が思ったより冷えないってレビューをたまに見かけますが、pumpのスピードが低すぎるんじゃないかなー？って思います
ラジエーターファンの回転数だけ上げてもpumpスピードが低いと冷えません、逆も然りですが

15年ほど前に本格水冷を組みましたが、当時はpumpは常時100%で循環してるのが当たり前でした
今の本格水冷はどうなってんだろう

現在の簡易水冷の場合はpumpのコネクターをマザーボードのAIO_PUMPヘッダーに挿すと常時100%稼働、CPU_FANヘッダーに挿すとpumpの循環速度をを回転数として制御できる仕様のようです


さて、RYUJIN III EXTREAMをポチろう

Amazonの並行輸入品をポチろう
日本国内での保証は無いけど仕方がない

2週間程、価格をウォッチング
最安値で¥7,4000程、価格は日毎に変動
再び安くなる時を見計らっていたけど、トランプ関税の影響なのか4月に入り急激に高騰

結局、¥82,000でポチる事になりました（泣）

国内保証は無いけど初期不良は受け付けてくれるのでRYUJIN III EXTREAMの到着日に合わせてCPUをポチらないといけない
Amazonでi9 14900Kをグリスと一緒にポチる

しかし、コレがまた問題発生
配達予定日を過ぎても届かず更に勝手にキャンセルされて返金されました、一体どうなってんのかと‼️

まあ、この際、こんな曰く付きのCPUは保証があるに越した事はないので、しっかりしたショップでポチろうと考え直し、PCアークさんとパソコン工房さんを物色

すると、PCアークさんに、ASUS ROG ASTRAL RTX5080が入荷してるではあーりませんか⁉️


¥321,800也、しかも在庫1…

しゃーない、腹決めてポチるしかないやんけ（ぇ
　
と、カートに放り込み、CPUはi7 14700Kを選択してこちらもカートへ
ついでにPCの構成がかわるので認証が通らなかった場合に備えてWin11のパッケージ版を購入

今使ってるOSは前回PC組んだ時に買ったDSP版のWin10なので、今回は何度PCを組み直そうが何度でも使えるパッケージ版にしました

計、¥398,260也…



いやー厳しいっすねwww



ほんと、円安と物価高の影響もあって自作PCには厳しい時代になってますね、まさに冬の時代


そして、パーツが揃いつつありました


注文から到着まで12日かかりました、意外と早かった

RYUJIN II に比べると派手になったパッケージ

8万越えのCPUクーラー、金のかけどころが少々おかしい気がしなくもないw


ま、選択肢がコレしかなかった5080
本当は24G版が出るまで待ちたかった

3090Tiからの乗り換えだと、実質的な選択肢は5080か5090しかないかと思います

AMDをチョイスするならRX 9070XT、7900XTXがありますけどね
NVIDIAの体たらくのせいでバカ売れして品切れ状態らしいですね

IntelもNVIDIAも勝手に自滅して行く中、相対的にAMDの株がどんどん上がってく感じ


それでも自分はIntelとNVIDIAを買うワケですよ
次はもう分からんけどw

グラボと一緒にi7 14700Kも到着、¥57,480也
うん、CPUクーラーより安いネ



さて、組むでー‼️




次回に続く…


続きはこちら
　　 ↓
【2025年度版】続、グラボ縦置きをやってみたくなりまして…②【組み込み編】




後日、加筆修正します
　　

今回は2点、

・デカくて重い自作PCを、眺めたいから机の上に置くぞ〜！


・Intel第12世代CPU「Alder Lake」の反ってしまう問題を解決する！

を、やってまいました


まずは机の上に置く計画からです

重いPCが置けるテーブル、かなり探しましたが条件に合うものは見つかりませんでした

よくあるサイドテーブルやPCワゴンは、耐荷重が精々10〜20kgなのでとても使えません
そもそもPCワゴンと称するものは下段か中段にPCを置くもののようです

やはり耐荷重重視となるとコレしかないでしょう


メタルラック〜♪

おなじみのルミナスです
棚板2枚は木目調、耐荷重は1枚につき80kg


普通のルミナスでも良かったのですが、渋めのハンマートーン塗装が気に入ったのでノワールをポチりました


クリアキャスターをチョイス
値段は少々お高くなりますが、とにかく軽快でフローリングの上でもスーッと動きます


早速、パパっと組んでPCを置いてみます



L字デスクの高さと合うように、キャスターの高さと脚の高さを選んであります


L字デスクに密着横付け、キャスターのストッパーを効かせたらグラつきは無くなりました

PCのグラつきもありません、ケース自体が重くて安定性があります

手で無理矢理にラックをユサユサ揺らそうとするとL字デスクごと揺れます


中々に良い感じ

地震がきたらL字デスクごと倒壊するでしょう（ぇ


自己満乙❤️

机の下に置いている時よりファンの音はよく聞こえるようになりました、まあ許容範囲です


メンテナンス時にもラックごと移動して作業が出来るので便利です



さて、、、お次は、、、


気になる人は気になっている、LGA1700ソケット採用のIntel第12世代CPU「Alder Lake」の反り問題



CPUの反りですよ、CPUって反るの？コワイわーって話ですよ


ま、要するに、LGA1700のマザーボードでは、CPUを固定する金具の力が強過ぎて、CPUのヒートスプレッダーやCPU自体が金具に締め付けられ過ぎて曲がっちゃう、更にバックプレートやマザーボードまで曲がっちゃう

曲がっちゃうからCPUとクーラーがうまく合わさらない、グリスが圧着されない部分がでてきてその分冷却効率が落ちる

と、いう問題が発生する場合があります

皆が皆では無いようです、反る人反らない人がいるようです
また、反っていたとしても普通に使う分には問題なく冷却できていたりするようです


ま、反ってないに越した事はないでしょう


この反りを解決するアイテム、PCER24さんの「例の金具（改）」、Amazonでの販売名称「Anti Bent Cool Booster」がやっと入手できました


話は少しそれますが、、、


この金具、メルカリでは同じようなモノが別の方から販売されています

PCER24さんのモノと同じくらいに完成度が高いようですが、「私が最初に考案して売りはじめた！某youtuberのモノより出来がいい！」と主張する日本在住の大陸系っぽい方が派手に売り捌いてます
あちこちの動画のコメント欄などにも出没してアピールしてます

いや〜、大陸系の方（多分）はホント商魂逞しいですね

あぁ、これ皮肉じゃないですよw

自分的にはですが、個人的な感情を抜きにすると、このお方の商売人としてのモノを売る事に対する情熱と云うか考え方や行動力は尊敬に値すると思っています

ウチの会社の昼行灯社長は、商売に対する情熱も、作り手として製品に対するプライドもあるんだかないんだか分からない（多分どっちも無いw）、ついでに言うと男の色気はゼロ、むしろマイナスと言われているような人物なので、多少なりともこの「ガツガツさ」を見習ってほしいもんです

ガツガツし過ぎると敬遠されマイナスになりますが、ガツガツしなさ過ぎても商売人としてはダメでしょう


さて、PCER24さんと大陸系（多分）の方のどちらの製品も造りは良いようです

両者の製品の検証動画を上げてる方もいらっしゃいます

ですが、youtubeでPCER24さんの考察から製造販売までの軌跡を見ていた自分としては、やはりPCER24さんの「例の金具」をポチりますし、応援しちゃいますね

そして個人的な感情だけで言っちゃうと、ガツガツし過ぎてる奴は基本キライなんでw


まあ、こういった製品は隙間産業なので、需要が大きければ大手が低価格で参入してきますし、そのうちインテル側も対策品を出してくるかもしれませんから、個人商店レベルで飛ぶように売れるのは今のうちだけかと思います

大陸系（多分）の方はそれも踏まえた上で、PCER24さんとの裁判沙汰になる可能性もあるので、今のうちに売れるだけ売りまくったるど〜！ってな感じなのかもしれませんw



アルミ製アルマイトブラック塗装


裏面


RYUJIN IIのベースプレートを外してみるとCPU側はこんな感じ


RYUJIN IIのベースプレート側はこんな感じ

H型にグリスが残ってるように見えます

CPUヒートスプレッダーの左右2箇所をカバーで押さえ付けて固定するのですが、見事にその付近が凹んでいたよう見えます

ま、実際にソケットのロックレバーの締め付けがめちゃくちゃ強くて、バックプレートも湾曲しますからね

多少なりともCPUが反っていたのは事実なので、グリスが満遍なく圧着されていなかった可能性はあります

しかし、それが冷却性能にどのくらいマイナスになっていたのかは微妙なところです

ベンチは回してないので何とも言えませんが、普通に良く冷えてました


さて、付けてまいましょう


ロックレバーが恐ろしく硬い純正の固定器具をT20ドライバーで外します

この作業はCPUをソケットに嵌めたままやる事が推奨されています

何故かと言うと、CPUを外してしまうとソケットのピンが剥き出しになり、そこに何かを落としたり触れたりしてピンが曲がってしまうと再起不能になるからです

MB買い替えか修理に出すハメになります…


例の金具（改）に付属しているワッシャーを配置


例の金具（改）を被せて付属のビスで止めます

へっへっへっ
これでもう反らないぜ〜
歪まないぜ〜


グリスは今回は✖️でいきます
ちょっと量が多いですが気にしないw

クーラーを元に戻して通電します


んー、アイドル時は変わらんですな
反ってる時も反ってない時も良く冷えてます


ま、そもそも、、、


このCPUの反り問題、色々と物議をかもしてます

・第12世代のCPUヒートスプレッダーの精度が酷い、個体差がある、最初からボコボコのものもある

・CPUクーラーにはベースプレート中心部がお椀型や円錐型やかまぼこ型に盛り上がっているものもある（RYUJIN IIは円錐形状っぽい形でした）、という事はCPUが反ってる方がフィットする場合もある

・以前のインテルCPUにも反り問題はあった

・反りが改善されて効果があったとしても温度は-5度程度

・反りが原因でCPUが破損したという報告はまだ無い模様

・ただ、反ったまま使っているとCPUの故障の原因になるかもしれないとの意見はある模様

・インテルの見解は、「反りは仕様の範囲内、固定器具外すと保証なくなるアルよ」

・反りが無くても、グリスが上手に塗れてないと意味が無いw

…てな感じで、いちいち気にするレベルでは無いのかもしれません

普通に冷えてる人ならば、今のまま純正の固定器具を使っていても良いのかもしれません

空冷クーラーで爆熱のi9 12900を少しでも冷やしたい、少しでもベンチのスコアを伸ばしたい…と、思う人ならば気になるのかもしれませんね

自分が例の金具（改）を付けた1番の理由は、あまりにもロックレバーの締め付けが強すぎて、バックプレートが（おそらくMBも）歪んでいる事が不快だったからです

冷却効果は、あったらラッキー程度ですね

CPUのラジエーターファンもNoctuaファンから性能の劣るRGBファンに換えたくらいですしw




以上で反り問題はこれでお解決
懸念していた問題はこれで全部解決したかな？

続けてPCの環境を整えていきます


手持ちの箱360コントローラーはガタがきているので新型をポチりました


いやー、今って箱コンを定価で売ってるとこ無いんですね…
てか、そもそも実店舗では品切れ状態で売ってるとこが無い

Microsoftの直販サイトでも在庫無しの状態が続いているようです

アマやオクでは3〜4割増しの値段で売られています

とりあえず、何とか新型箱コン本体＋ワイヤレスアダプター＋USB-Cケーブル＋バッテリーを揃えました

過酷な時代です、PCパーツのみならずこんなものまで品薄で高騰しているとは…w

コロナ禍＋戦争が原因の半導体不足に原材料不足、これから円安も続くようですし、今でも品薄で充分高いけど、モノの種類に関わらず欲しいものは今のうちに買っておいた方がいいのかもしれません

多分、全てのモノの価格がジワジワと上がり続ける…と、思います




さて、これにて、PCを新調する話はおしまい
一体いくらつぎ込んだのか…考えるとコエーw



さあ、準備は整いました





まずは手始めに、エルデンリングでもやってみましょうか


PS4で（ぇ）





















嘘だよーんw


勿論PCで❤️

2025年仕様変更時のグラボ縦置き投稿はこちら
【2025年度版】続、グラボ縦置きをやってみたくなりまして…①【準備編】
【2025年度版】続、グラボ縦置きをやってみたくなりまして…②【組み込み編】





さて、今回のPC新調計画、いよいよラストになります（ま、ならなかったんですが…）

買い直したグラボ、ROG LC 3090Ti の縦置き、垂直配置をやってみたいと思います


が、その前に、、、

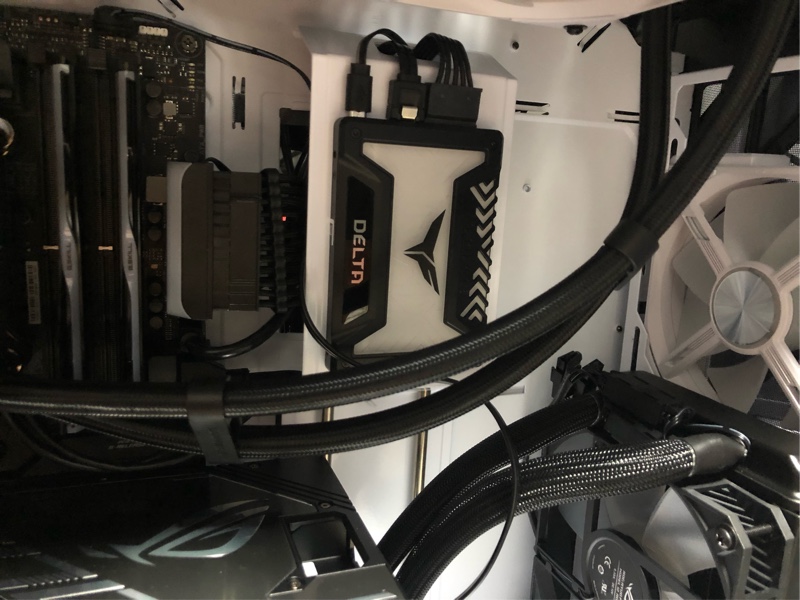

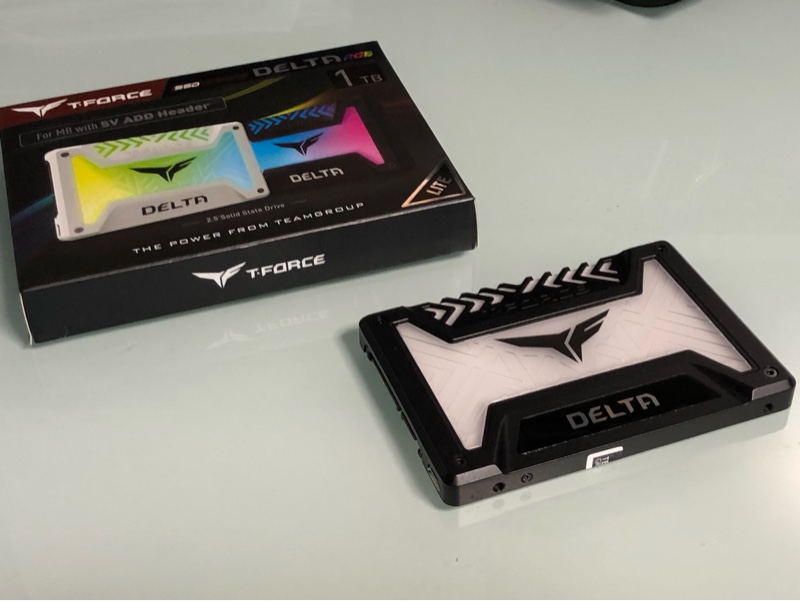

前回取り付けたTeamの光るSSD


現状は「Aura Sync」によりMBと同期され、MBやメモリやグラボと同じ光り方になっているのですが、SSDは違う色で光らせたいのです


そこでポチったものがこちら

Fractal DesignのARGBコントローラー


非常にコンパクト
スプリッターケーブル付き

電源はSATAから取ります


良く分からん説明書だったのですが、適当に3つあるボタンをポチポチして、発光色は白色の固定、輝度80%に落ち着きました

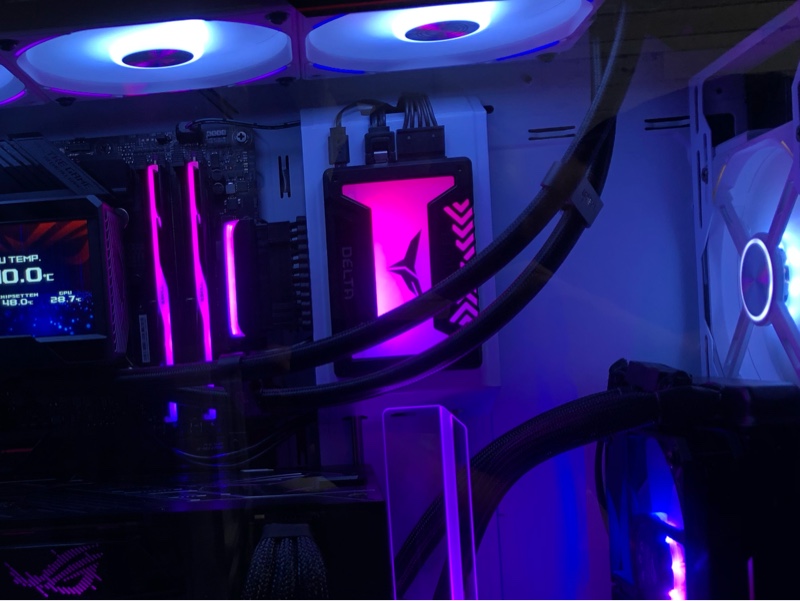

こんな感じ
ケースファンと同じく光るSSDは「Aura sync」に同期してる他のデバイスとは違う色になりました


ま、ちっちゃい拘りw


さて、お次は本題のライザーケーブルを使ったグラボの縦置き、垂直配置をやってまいましょう

使用したライザーケーブルはこちら


LINKUP PCIe 4.0X16ライザーケーブル
Gen4ウルトラ直角20cm

LINKUPを選んだ理由は、PCI-E 4.0対応であること、そしてAmazonのレビューで概ね好評だったからです

ケーブルの長さが足りなかったり、長くて余る等の場合も交換対応してくれるそうです

正直、実際に組んでみないとライザーケーブルの適切な長さは分からないかと思いますので、この交換対応は凄くセールスポイントになるのではないでしょうか

また、RTX3090とZ690のテスト済みとあり、このケースHELIOSに使用する場合は、PCIEのインターフェイスは直角で長さは20cmと明記されていました

まさに至れり尽くせり、そりゃ売れますわ


触ってみて1番に思った事が、おぉ、めっちゃ柔らかい！

想像していたよりも柔らかいですね
よくしなります

ライザーケーブルは長ければ長い程、不具合の出る確率が高くなるそうで、PCの構成に合わせて出来るだけ短いものを選んだ方が良いようです

ま、グラボ縦置きは元々イレギュラーな使い方だと思うので、多少の損失が出たり不具合の起こる可能性が高くなったりしても、自分は割り切るつもりではいます

勿論、そんな症状は出ないに越したことはありませんが


HELIOSのグラボ縦置き用のブラケットからカバーを外します


ライザーケーブルをMB側のスロットに挿します
下側のケーブルのスロットにグラボの端子を挿します


グラボをブラケットに固定


MBとグラボの間はかなりのスペースができます

そのスペースにライザーケーブル、水冷チューブ、グラボの電源ケーブルが余裕で入ります

ケーブル類がグラボの後ろに隠れたので、見た目は良くなりましたね
エアフロー的にはライザーケーブルやグラボの水冷チューブが邪魔になり悪くなってる気はします


ただ、グラボ縦置きのカコエエ以外のメリットになるかと思われる点もあります

MBに挿してある爆熱M.2 NVMe SSDはPCI-E✖️16スロットの直上にあります

これが、ライザーケーブルにより別の熱源のひとつであるグラボと離されるので、これまでよりはM.2 NVMe SSDの温度上昇が緩和されるような気はします


ケース（PSUシュラウド上）とグラボのクリアランスはこのくらい


間に見えているのがライザーケーブルのPCIEスロットの基盤です

グラボはブラケットを軸に前後に多少は動きますが、グラボの底面を固定しなくても問題は無さそうです、一応ブラケットだけで保持できてます

グラボ縦置きのレビューによくある、グラボがライザーケーブルに押し出される症状もないですね

若干のグラボの垂れ下がりはあります
ステーによる支えはあった方が良いかと思います


あまりにもすんなりと設置できたのでちょっと拍子抜け…

ライザーケーブルにもっと手こずるかと思ったのですが、長さも良い感じだし、何よりも柔らかくて扱いやすかったですね


グラボとケースの隙間が小さくなったので、サポートステーが入らなくなりました

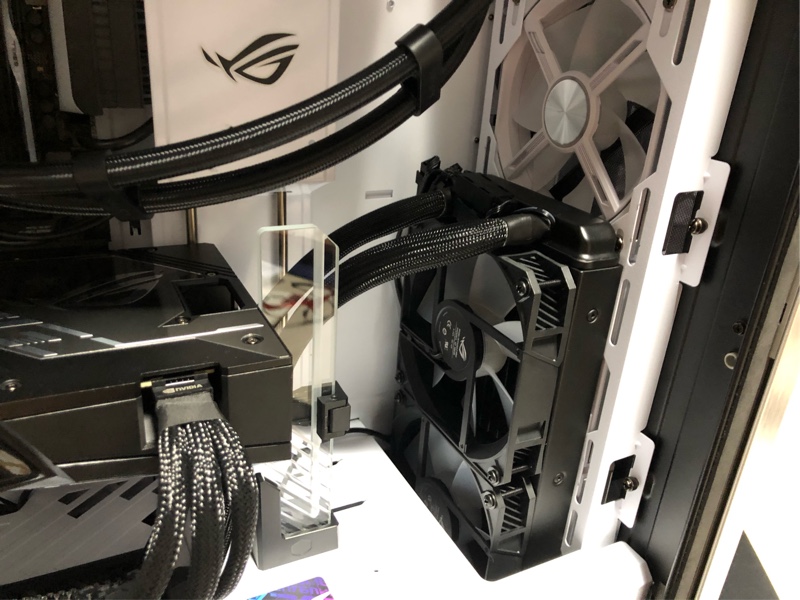

なので、支える場所を変更、ステーをグラボの後ろに設置します

グラボの増設用ファンコネクターの穴にステーの腕を差し込んで持ち上げる感じにしました

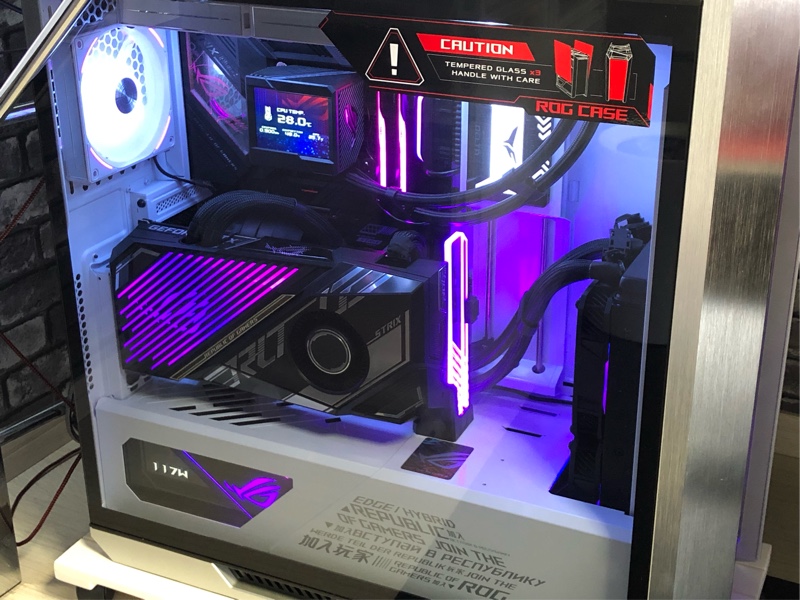

では、通電しま〜す



これまた問題無くすんなり立ち上がりました

グラボがよー光っとる

ベンチは取ってないので水平配置と垂直配置での性能差は分かりません

ま、微妙な違いがあったとしても、深刻な問題は多分無いでしょうw


今まではグラボの1番光るところが隠れてましたからね


結構新鮮

初のグラボ縦置き

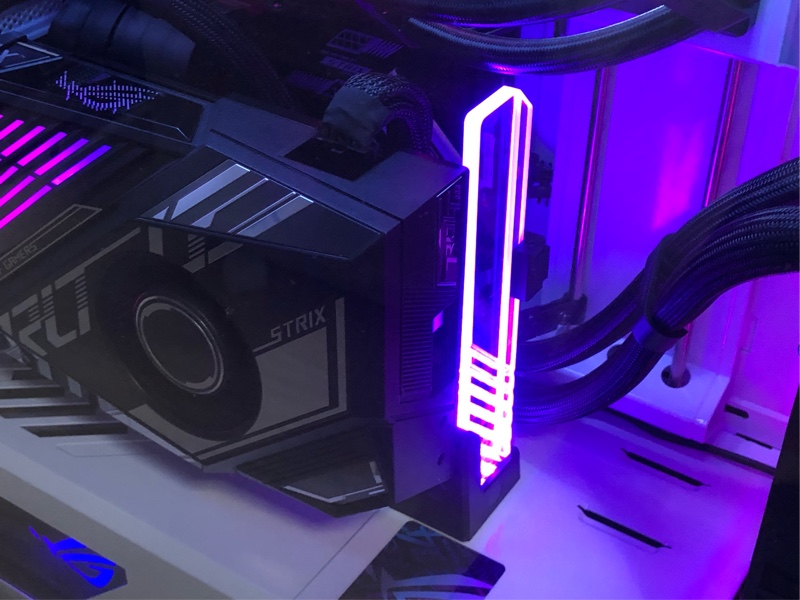

ステーもグラボの後で光っております

ただこのステー、位置的にエアフローの邪魔してる感はあります
ステーの幅が結構広いので、前面ファンからグラボのバックプレートまでの風の通り道の障害になってる気がしないでもないです…

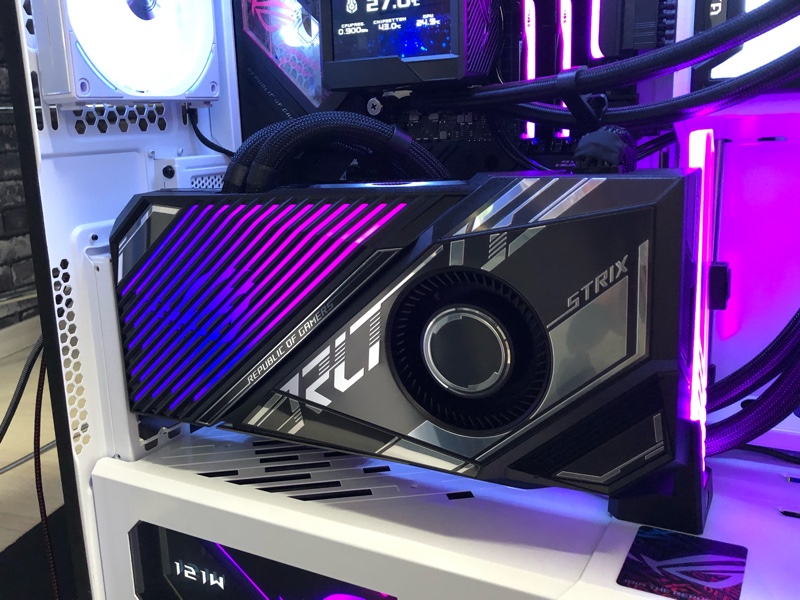

んー、グラボの存在感が凄いなコリは

縦置きカッケーw
凄いぞライザーケーブル！

あとは不具合が出ない事とライザーケーブルの耐久性に期待しましょう


デカいゴツい分厚い

いやーイイっすね

ドラゴンころしみたいなやつですわ

ちょっと歪な形状もいい味を出してます


サイドパネルとグラボの隙間は3〜4cmくらいはありそうです

ROG LC 3090Tiは2.6スロット厚とされていますので、空冷式3連ファンのROG 3070Tiや3080Tiの2.9スロット厚よりはほんのちょっとだけ薄いようです（大して変わらない…）

また簡易水冷なので、サイドパネルとの隙間が狭く窒息状態になりグラボが冷えない…って事は無いかと思います


とりあえず、、、


これにて、グラボの縦置き、垂直配置は終了〜

良きかな良きかな❤️

追々、ラジエーターの位置は調整したいと思います
水枕よりもう少し上にラジエーターのチューブ接続部を持って行きたいですね


そして、台車に乗ったPCはコロコロと定位置のL字型デスクの角の下に収まりました


そう、この机の下ってのがどうにも気に入らない


PCの隣に見える赤色はオットマン（脚を伸ばして置く椅子）です

ギリギリのスペース

PCの重量が40kgは超えていると思うので机の上に置くのは無理っぽいです、まずスペースがありません

しかし、折角魅せるPCを組んだので、机の上に置きたいところです


机の上はコンバージのケースにかなり場所を取られてます
苦労して塗ったものだから自分の目の届くところに置いておきたいのです（親心w）
PCを机の上に置きたいのと一緒の理屈です


「組んだデカいPCはどこに置いたらいいのか？」

昔から自作erの間では語りに語られてきたと思います

「机の上か床の上」

広くて頑丈な机じゃないと置けないね、地震きたら怖いね
机の上に置くなら小さいケースで組もうね

床に置くしかないね、埃対策で床から少し上げた方が良いね、壁から離そうね

なーんて、ありきたりな話は聞き飽きました


重くてデカいPCを、机の上の高さに置いて、魅たい（自分がw）ので、頑丈なテーブルを手に入れてしまうま


つーわけで、次回は（まだあったんかい…）


耐荷重の大きいサイドテーブルを用意してPCを上に置くぞー！計画

やってみたいと思います


まあ、アレしかないだろーなー



2025年の現在、デスク環境はこの仕様になってます


昇降しちゃうよー

椅子をリクライニングさせて動画を観たりゲームする時に目線がかなり高くなるのでデスクを上げちゃうと快適な位置にモニターを持ってこれます


PCも少し仕様変更

ファンを入れ換えました
フロントとトップはLian LiのAL120 V2に変換
リアはAL140 V2に変換

風量と静圧はUPしました

ファンを繋ぐコントローラーが前モデルとは一新されているので、ファンコントロールは現在はL-Connect3でやってます

併せてグラボのラジエーター位置と向きも変更
チューブとラジエーターの接続部はラジエーターの下側で水枕より下の位置がモアベタのようです

ファン交換とグラボのラジエーター位置を変えた事により冷却効果は如実に現れてます
ゲームなどの高負荷時に以前と比べてCPUの温度上昇をかなり抑えられるようになりました


デュアル水冷のネックはトップ排気のCPUのラジエーターが熱くなる事でしょう、特に後ろ側が熱いです

フロントに設置してあるグラボのラジエーターの熱を吸い込んでからトップにあるCPUのラジエーターを冷やしてますからね

一応の対策としては、トップのCPUラジエーターファンとフロントのケースファンの回転数を上げると共にフロントのケースファンにサンドイッチしているグラボのラジエーターファンの回転数も上げてやる事ですね


L-Connect3でCPU温度に比例してケースファンとCPUのラジエーターファンの回転数は強めに上がるように設定してあります

それに合わせて、GPU Twesk IIIを使いグラボのラジエーターファンの回転数もGPU温度に比例して強めに上がるようにしてないと、せっかくフレッシュなエアーをフロントから吸気をしてもグラボのラジエーターファンがトロいとエアーがケース内部まで届かないようです

いっそリアファンも吸気にした方がいいかもしれないです
しかし、それをやると見た目を気にしてリバースモデルのファンをまた買うはめになりそうですw



RTX5090欲しいけど50〜70万してるから無理っすね〜

DLSS4、対応しているゲームなら3000シリーズでも恩恵あるようです

キングダムカムデリバランス2で試してみました

NVIDIAアプリでDLSSオーバーライドの設定後にゲーム内のグラフィック設定を変更
DLSS4→トランスフォーマーに設定したらFPSが10〜20%UPしました

更にクオリティからパフォーマンスに変更したところ40〜50%UP、凄いなこりゃ

トランスフォーマーだと従来のCNN式と違いネイティブ解像度よりも画質が綺麗になるってのはいまいち実感できなかったです

PCだとグラフィックはかなり細かく設定できるので、元々綺麗に見える項目は高設定にしてあるので実感しずらいのかもしれません

次のグラボはAMDに乗り換えようかと思っていたのですが、5080の24Gが発売されるっぽいので、それを狙うのならば、まだNVIDIAでいいかなと感じてます

4Kだと先ずはグラボ優先、CPUはある一定以上のスペックがあればゲーム性能の優劣の差は僅かです
解像度が低くなればなるほどCPUのゲーム性能の差が出てきます

とは言え、1年後に組み直すならRyzenにする予定です、Ultraはないなー

それまでは12700KFから14700KFに、CPUクーラーをRYUJIN IIからRYUJIN III Extremeに乗り換えようかなと今まさに物色中です


RYUJIN III Extreme、日本では売ってないので並行輸入品になってしまいます
Amazonで取り扱っている業者さんもいます、日毎に値段は変わります
4月から更に高くなった感がありましたが、トランプ関税もありどんどん値上がりしてます
今は8万超えたくらいですね
2週間の間の最安値が74000くらいでした

再び安くなった時を狙ってポチろうかと様子見してましたが、早くポチらないとやばそうな雰囲気


静圧が5.15って誤表記じゃないですかね？w
ホントに5.15だったら凄い

ちなみに、通常のARGB版だとこちら

静圧は36.45
ノイズが同じ36dbなのが気になるw
普通に考えるとExtreamの方が遥かにうるさいはず

日本人のExtreamの詳細なレビューがないから分からないっすねー



じゃーん！



米国から届きました
ROG Ryujin III 360 ARGB Extreme


静圧5.15の秘密は回転数2800とブレードの特殊形状かな

んで、ついでに、

i7 12700KF→i7 14700K
ROG Strix LC 3900TI→ROG Astral 5080
に換装

Ryzenの3Dはまず売ってないので、取り敢えず14700Kに換装
ま、来年あたりにCPUとMBは換えようかなって感じ


しかし、グラボを縦置きにするとご覧の有様
サイドパネルギリギリの超窒息状態

色々やってみたのですが、このケースは垂直配置が可能なスリットが2箇所あるのですが、外か内に寄りすぎます

無理をすれば内側には置けそう、でもグラボとMBの間が窮屈、ライザーケーブルも入るか微妙、何よりエアフロー最悪になりそうな予感

ま、現状では丁度良い位置に置けないですね
Astral5080、厚みが3.8スロットありますし…

解決策としては、縦横に伸縮するGPUホルダーを探そう、確かどっかのメーカーであったはず


しかも、ライザーケーブル4.0ではエラーはきまくりでした

1秒間に何個出てんのコレ？てな感じ

OSは不安定、ゲームはクラッシュ
PCIeて下位互換じゃなかったっけ？


仕方ないのでスロット直差し

すると、エラーも消えてビックリする程超安定
5000シリーズはライザーケーブルがPCIe5.0じゃないとダメなのかな…（BIOSから4.0に変更すると安定しました）

一応、自分の5080はRTX5000シリーズで報告されている様々な不具合も今のところは無し

rop数は正常、コネクタの融解も今のところは無し

ドライバ576.02で報告されている様々なトラブルも今のところ起きてないですね、今のところは…

取り敢えず、ライザーケーブル5.0と調整式GPU垂直ホルダーの購入決定

只今物色中❤️

はい、タイトル通りです
アホです、アホが通りますよ〜

グラボ選びにおける1番最悪のパターンです
買い直すぐらいなら、最初からもっと上のやつ買っとけと！

金の無駄！無駄無駄無駄無駄無駄無駄無駄無駄無駄無駄無駄ァー‼︎


で、買い直したグラボがこちら


二重の箱に入ってます


箱デカい


ROGの3090Ti LC
簡易水冷です

早速、換装します


さらば、3070Ti
てか、全然使ってないんですけど…

15万で買ったら2、3週間後には12万になってました、今現在も値下がり中

3070Tiはぎりぎりミドルハイくらいかと思います
悪くはないのですが、4K環境で使うにはかなり厳しいと思います


3090Ti付きました
んー、チューブが結構長くて持て余します


ラジエーターはサンドイッチで配置

前面のケースファンは吸気なので、ラジエーターファンの向きを変えました

CPU簡易水冷クーラーRYUJIN IIとは違い、3090Ti LCに付いてるラジエーターファンはRGBファンになってます
一応、ラジエーターファンなので静圧は高めっぽいですね
ファンを逆向きにすると静圧の高さは活かせないのですが、外気がケース内に入ってくる過程でラジエーターにも当たりますのでグラボは冷える…はず…


グラボに挿すコネクターは12ピン
8ピン✖️3→12ピンの変換アダプターが付属してます
電源のPCIEが3系統必要です


変換アダプターの8ピンコネクター✖️3個がデカいので場所を取ります

見栄えは良くないですね


PSUシュラウド前部のカバーをかけると、ラジエーターの露出はこんな感じ


ま、ラジエーターとチューブの配置は追々考えます


CMOSクリアして起動

消費電力がアイドル時で10〜20W程上昇

3070Tiではだいたい100〜110W
3090Tiではだいたい110〜130W

みたいな感じ（電源部の液晶読み）

ちなみに、3090TiのTGPは450Wになっとります
Core i7 12700の最大TDPが190Wなので、全開だとCPUとグラボだけで640Wになります
これにモニターの42Wがプラスされます

夏場はエアコンはガンガンですし、まあ電気代は高くつきそうですね



さて、今回の目的は２つあります


１つは、先程のグラボの換装

もう１つは、ストレージの整理


現在MBにM.2 NVMeSSD（1TB）、それ以外にもSATAに旧マシンから移設したSSD（240GB）とHDD（300GB）を繋いでます

移設したSSDとHDDはPSUシュラウドの前部分にある2段式の3.5インチベイに放り込んであるのですが、電源ケーブルとエアフローの邪魔になっているので、データを移したら撤去したいと考えていました


Amazonでポチった引越し先のSSD

Teamの光るSSD（1TB）
ほんと光るだけ、並の性能、光る分割高


HELIOSのマルチファンクションカバーには2.5インチ用の穴が開いています
ここに取り付けます


合体


とりあえず、通電

光るSSD、光り方には異常はないようです


光るSSDも「Aura Sync」で同期します


んー、まあ、単色で光らせたいけど同期したら無理ですね
同期を解除すると七色レインボーに発光します

個別に色を変更したいなら「Aura Sync」とは別なものを使わないといけないようです

そうなると光りモノ制御系アプリ同士の競合がめんどくさそうです
ハードウェアとしてのARGBコントローラーなるものもあるようなので検討します

ま、追々試しましょう

とりあえず、新規SSDにドライブレターを与えます
デバイスマネージャーで新規SSDが認識されている事を確認してからフォーマット


続いてデータの移動
新規SSDに旧SSDとHDDから必要なデータだけを移します

結構時間がかかりました


お次は旧SSDとHDDを3.5インチベイごと撤去します

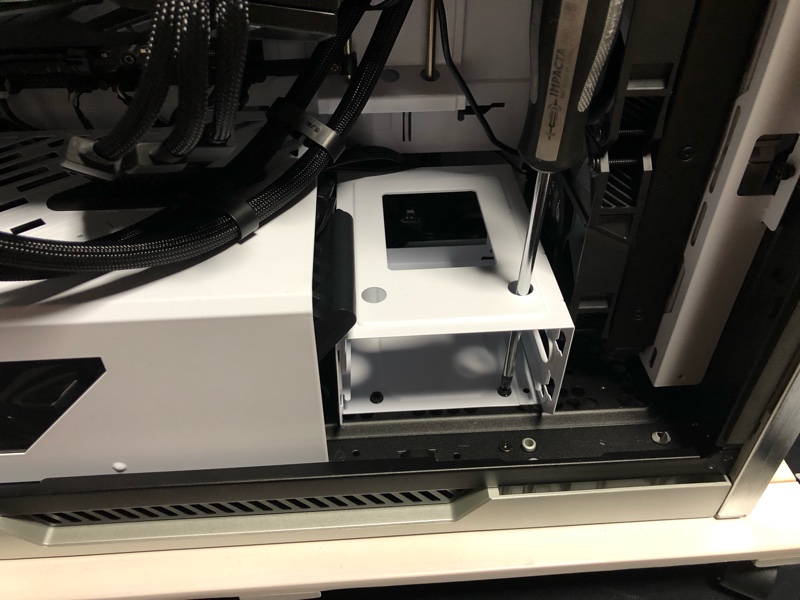

ケース下側のPSUシュラウド前部のカバーを開けると3.5インチベイが出てきます

3090Ti LCのラジエーターとラジエーターファンが付いたので、めっちゃ窮屈になってます


SSDとHDDを抜き取ります


ベイを固定しているビスを外し


3.5インチベイも抜き取ります


PSUシュラウドに押し込まれていたケーブルとUSB2.0増設ポートを引っ張り出します

このケース、表面的にはあまり配線が見えない分、裏側とPSUシュラウドの中は凄い事になってます

これで、3.5インチベイがあった場所も、無事に配置置き場になりましたw


とりあえず、今回はここまでー

グラボの設定は「GPU TweakII」を入れてからですね
このアプリの評判も良くないようですが、最近は改善されている事を期待しましょう

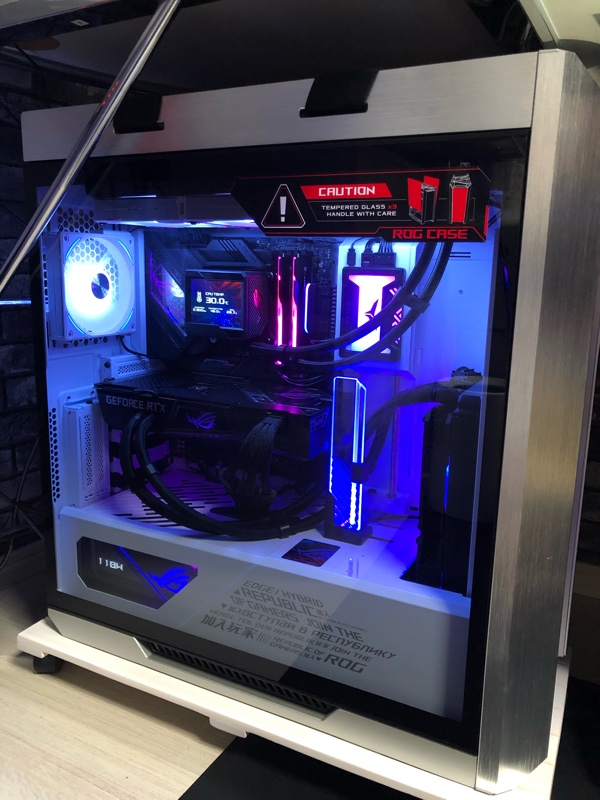

ま、見た目は悪くない、悪くはない…（親心）

が、まだやりたい事あるんですよね


そして、次回は、、、（まだ続くの？…）



ライザーケーブルぽちりましたー
グラボ縦置きに挑戦〜❤️

へっへっへっ
3090Ti LCを垂直配置したいんですわ

このグラボは下側の方が光ってますから
水平配置だと見えないだけでw


見た目重視のグラボ縦置き
エアフローの改悪、ライザーケーブルによる接続の不安定さ、難義なグラボの固定などなど、色々問題が多いグラボ縦置き


ま、とりあえず試してみます
何事もやってみないと分かりませんから

垂直配置で深刻な問題が発生するようならば、今まで通り水平配置で使いましょう
