トランスマミッション4L60Eに不具合が出て

変速3-４速不調の現象が出たので

ATバルブボディのオーバーホールをしました

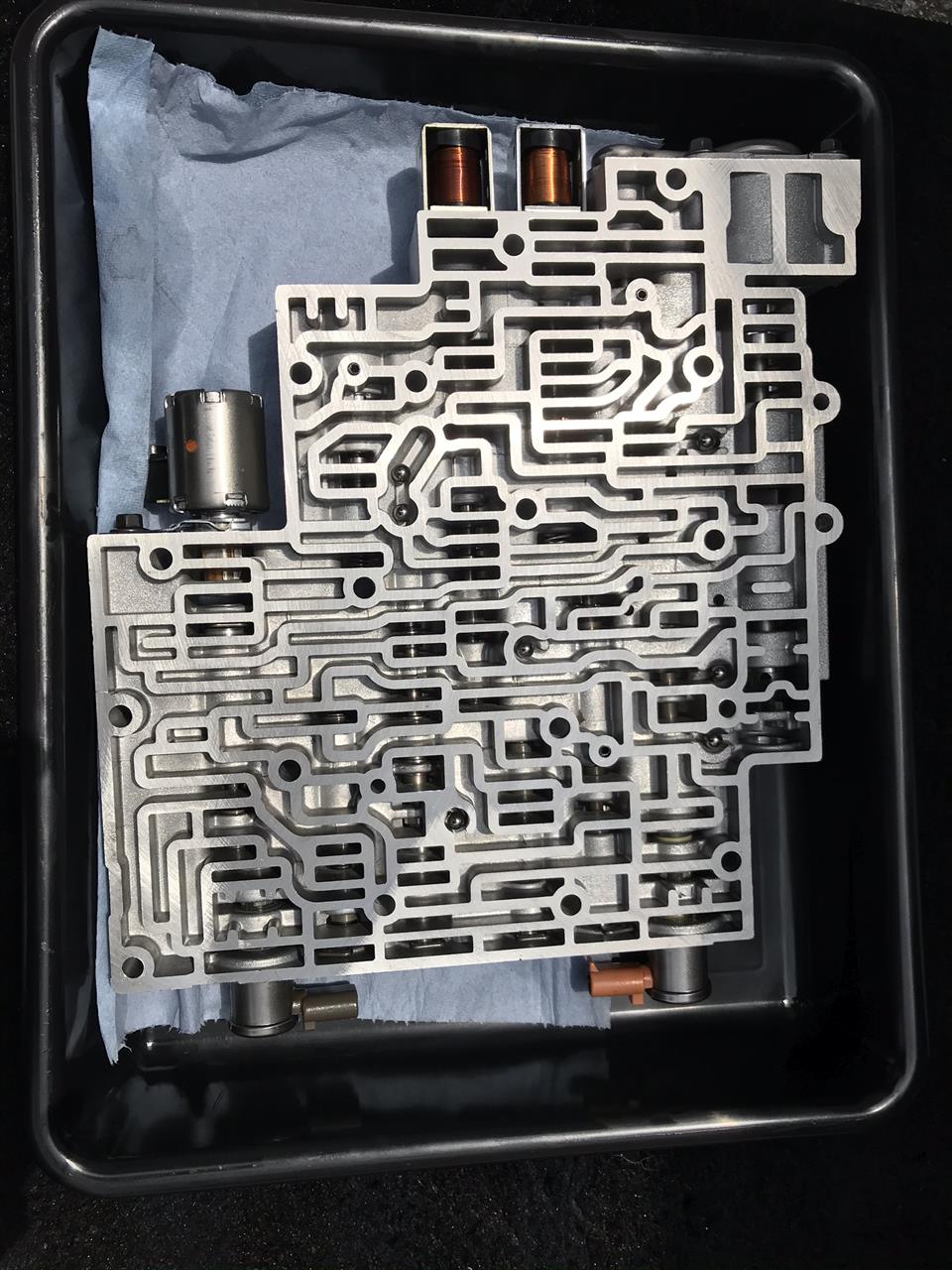

はじめからバルブボディの外した写真ですが…

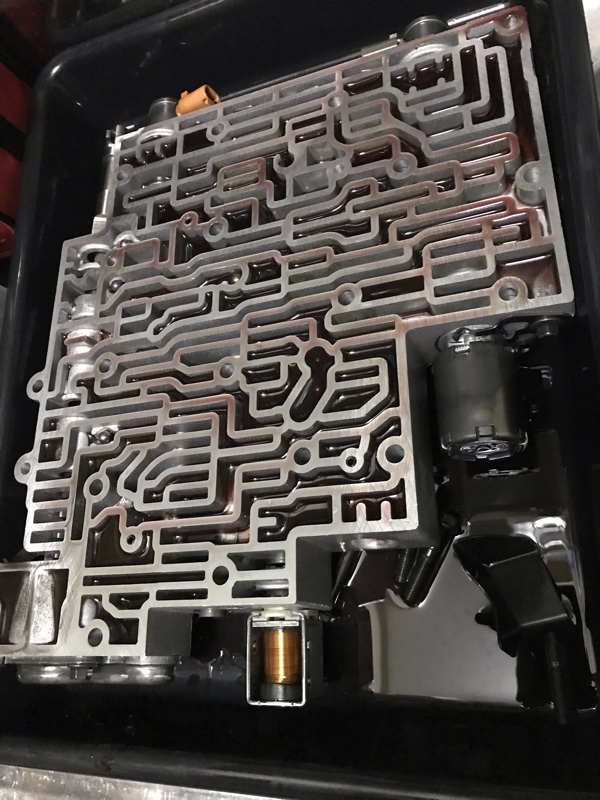

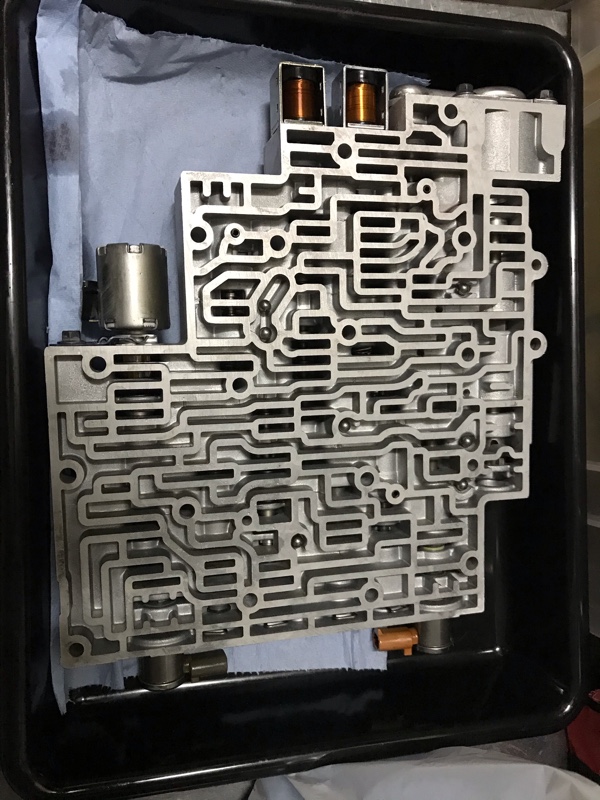

バルブ系を外してパーツクリーナーで洗浄しました　
内部に沢山のパーツが入っているので一か所づつ順番に外して洗浄していくと楽です

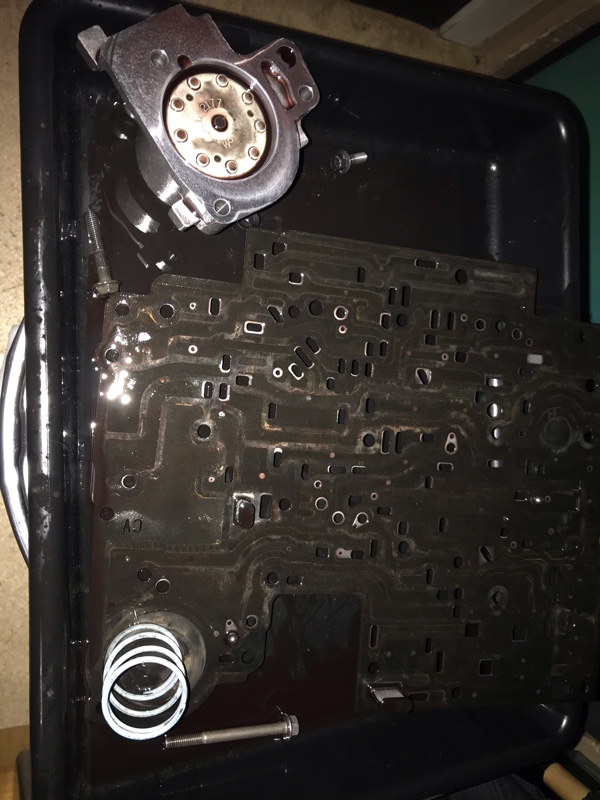

続いてバルブボディプレート

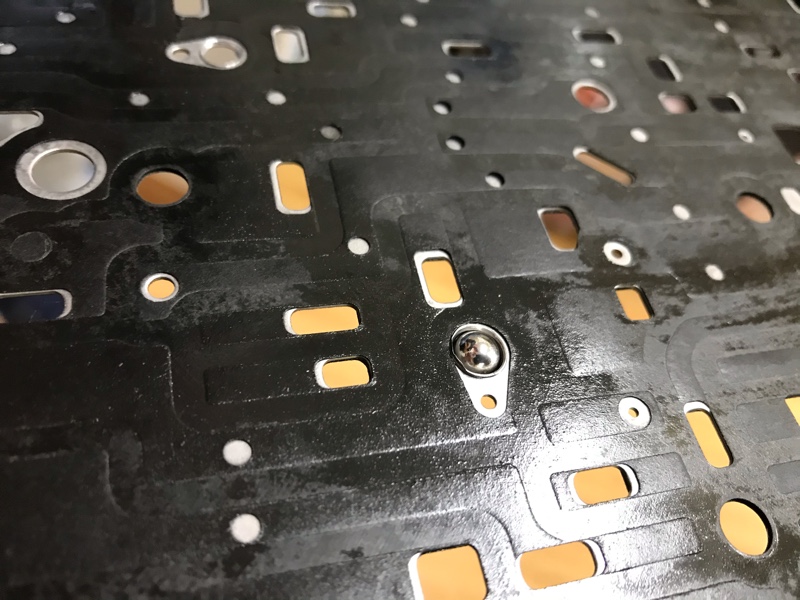

プレートを洗浄してると鉄のボールがめり込んで取れない



通常このボールが逆止弁の役目をしてATFの流れを制御し3-4変速します
玉がめり込んでたので変速出来なくなっていたのですね
（4Ｌ60Ｅミッションによくあるトラブルのようです、これで変速不調になり3-4クラッチの滑りへと最悪な状態に）

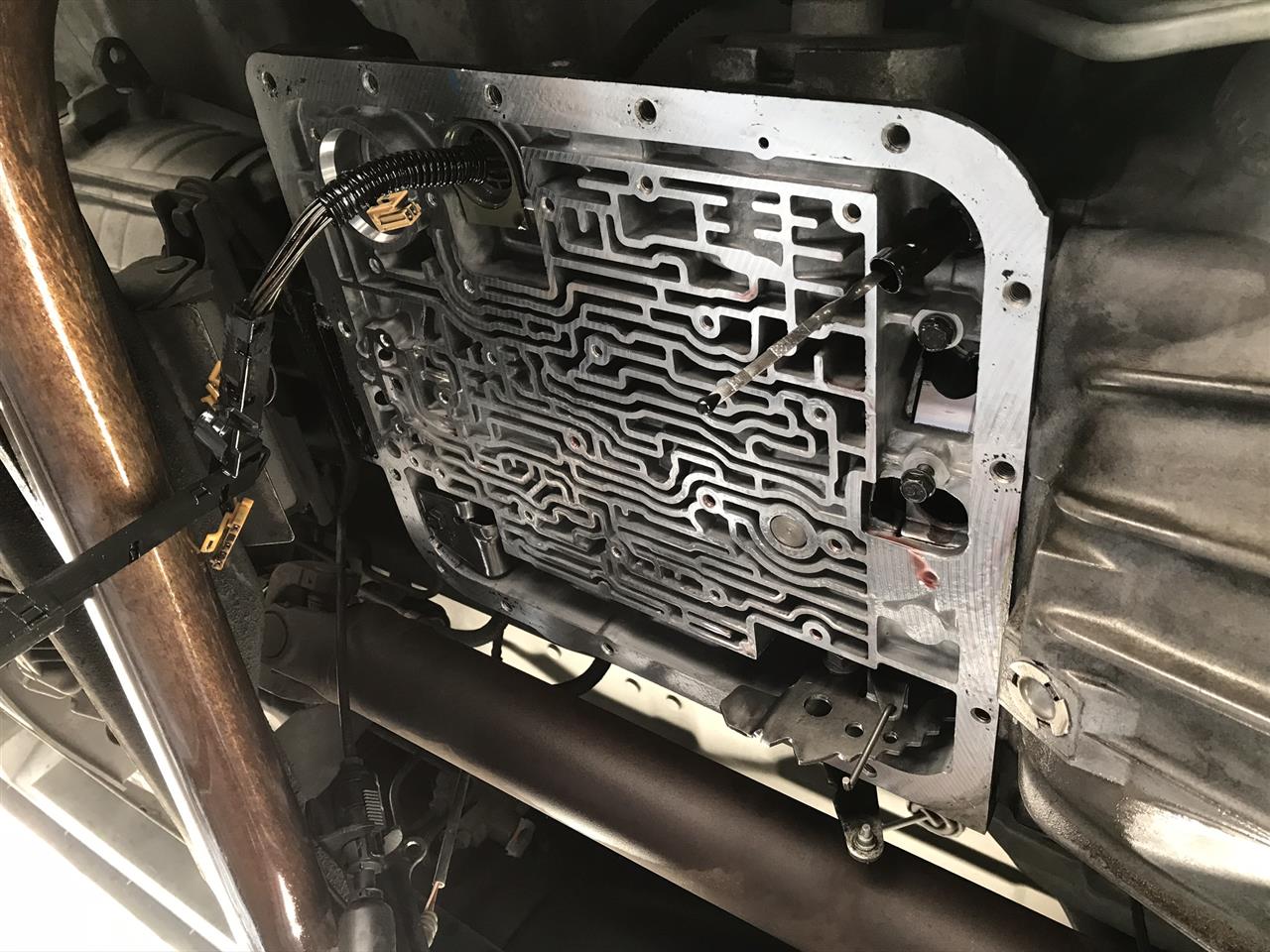

バルブボディの外していく写真が無かったのでこれから組み付けていきます

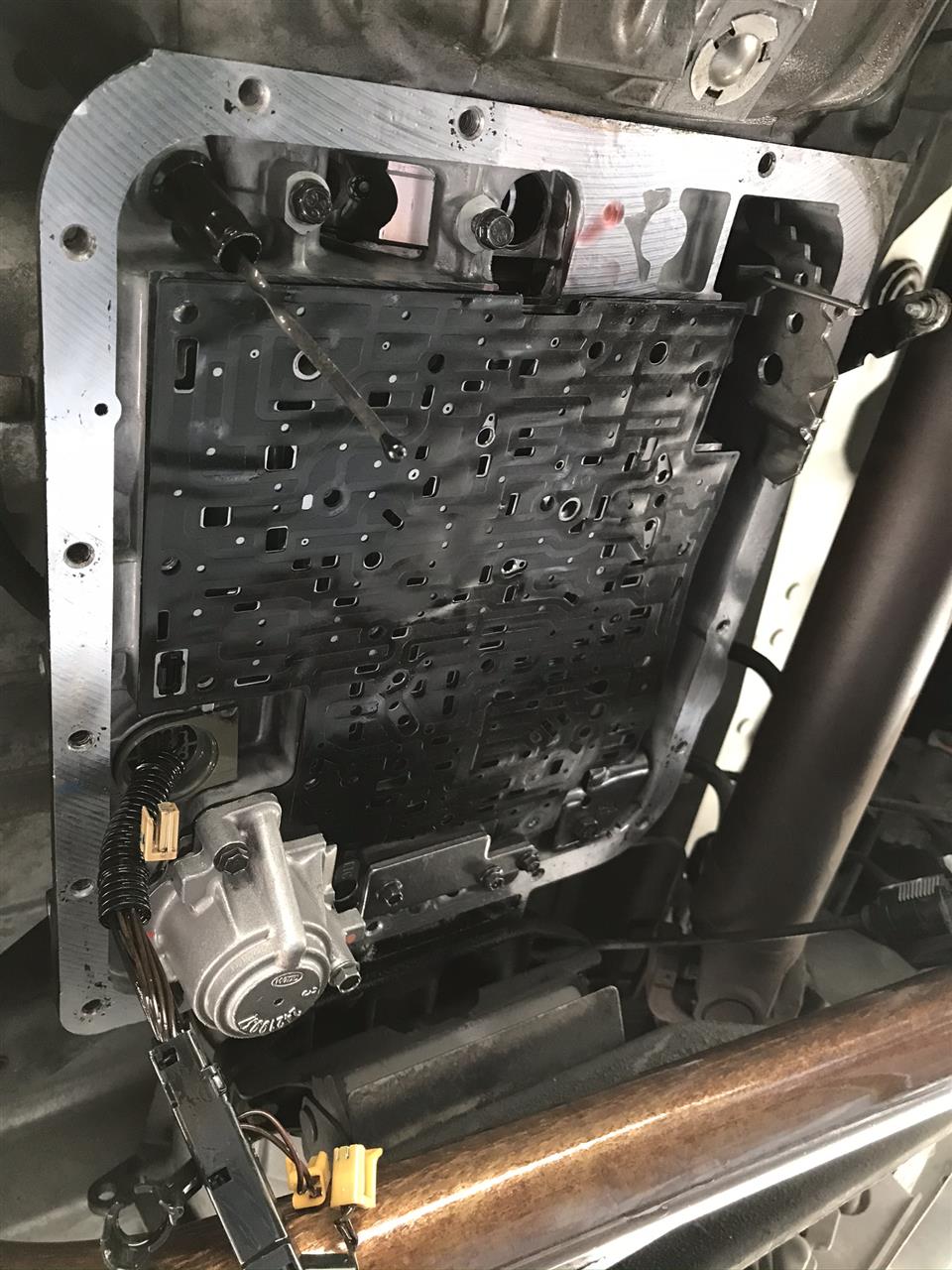

プレートを付けます　プレートの上にはスプリングと鉄のボール1個をのせて取り付けです　あと銀色の部品取り付け



バルブボディの鉄のボールの位置を確認して

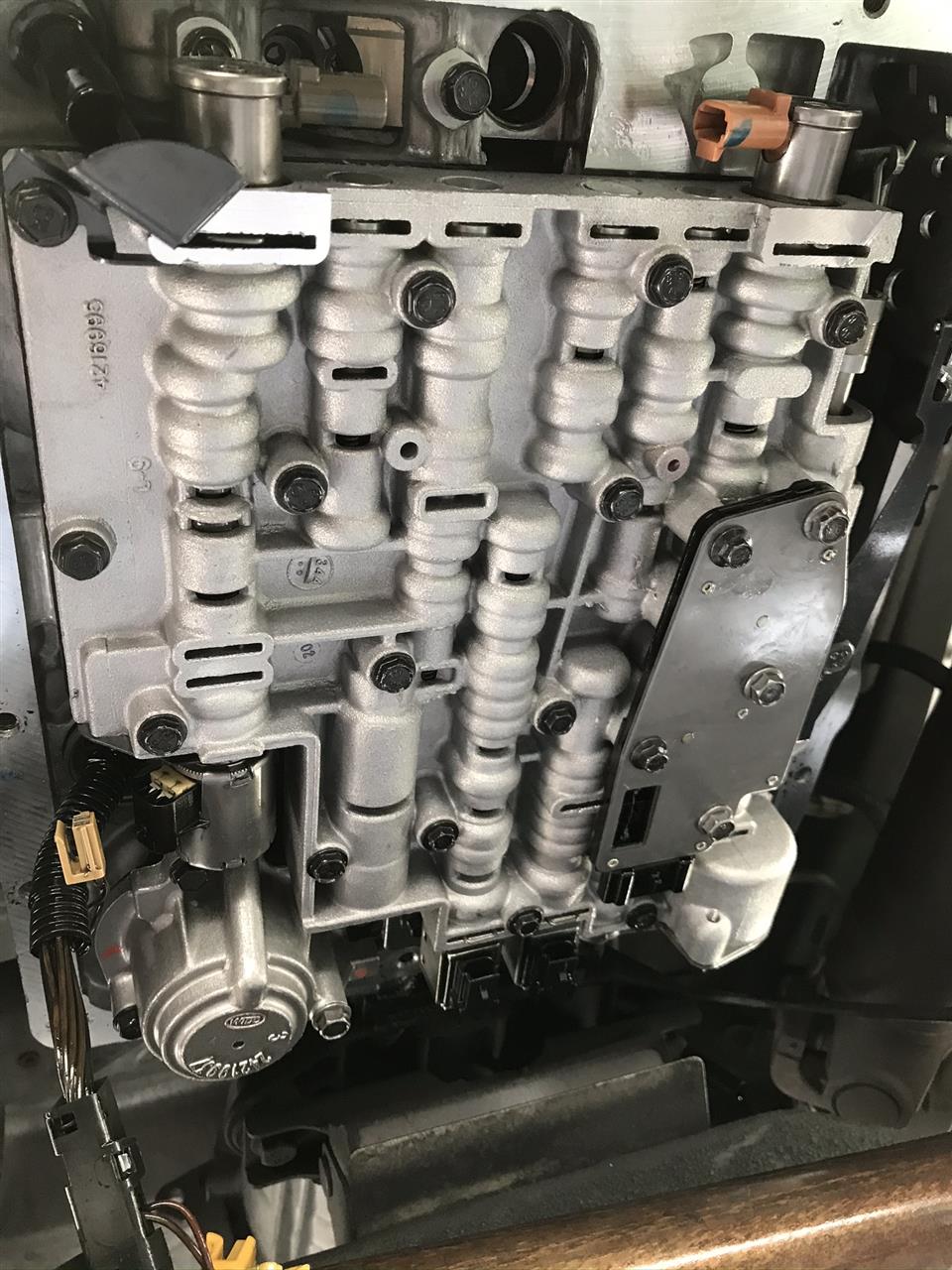

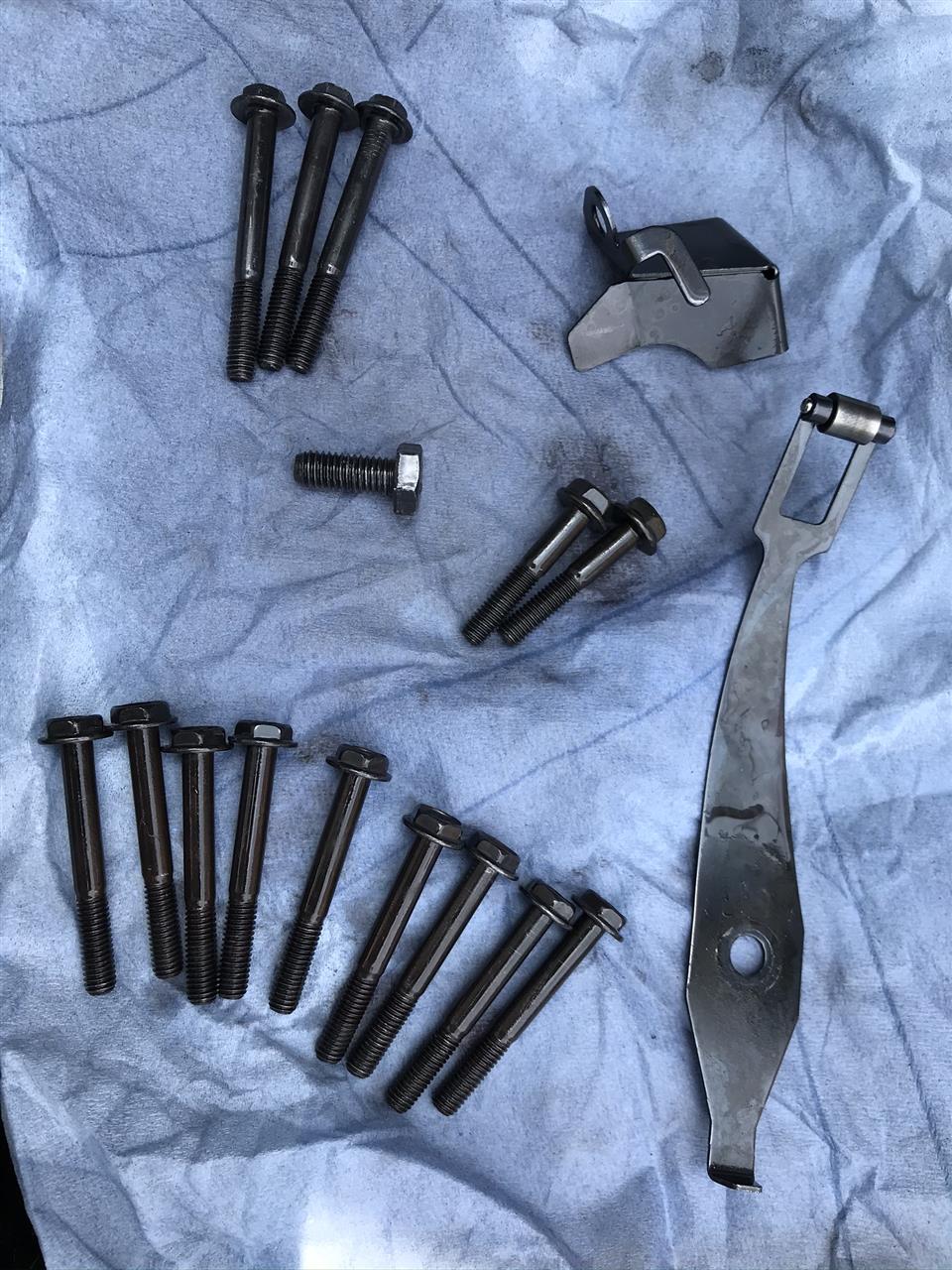

取り付けますボルトは数種類あるので外す時に位置を覚えておきます

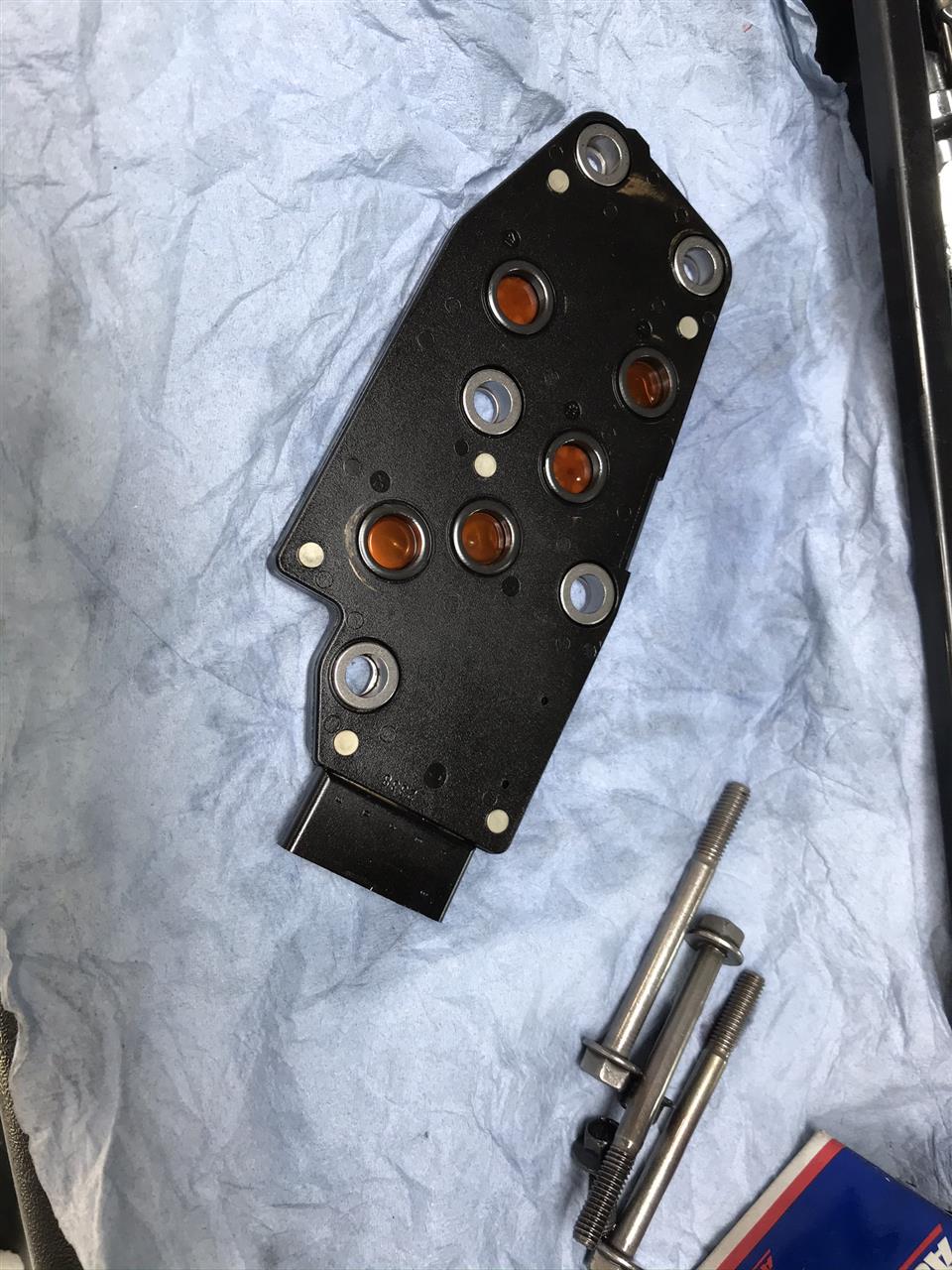

バルブボディに変速機的なプレートも取り付けます



バルブボディの取り付け後

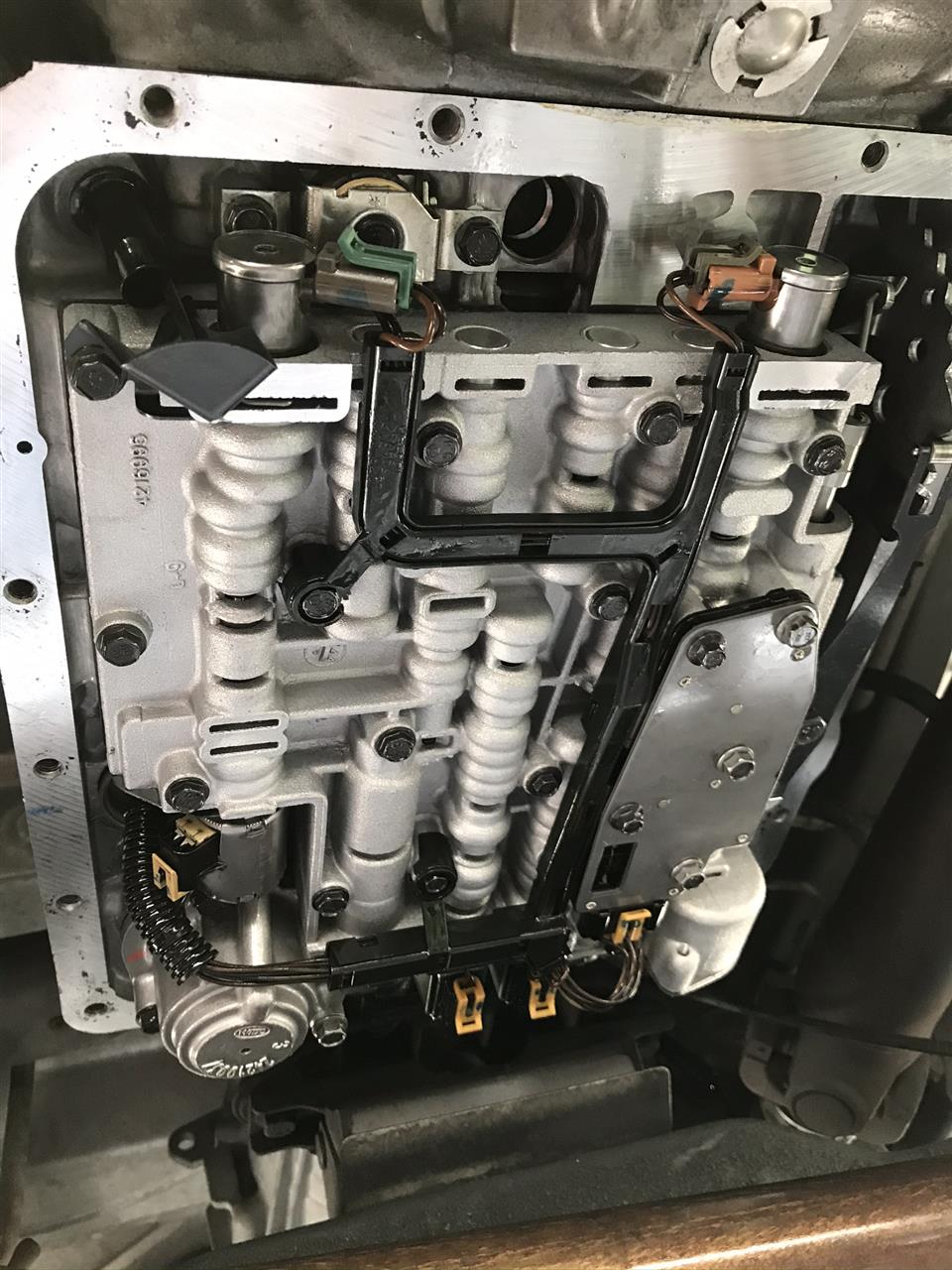

配線を取り付けて



バルブボディの取り付けは完了です
逆の手順で外していくとオーバーホール出来ると思います

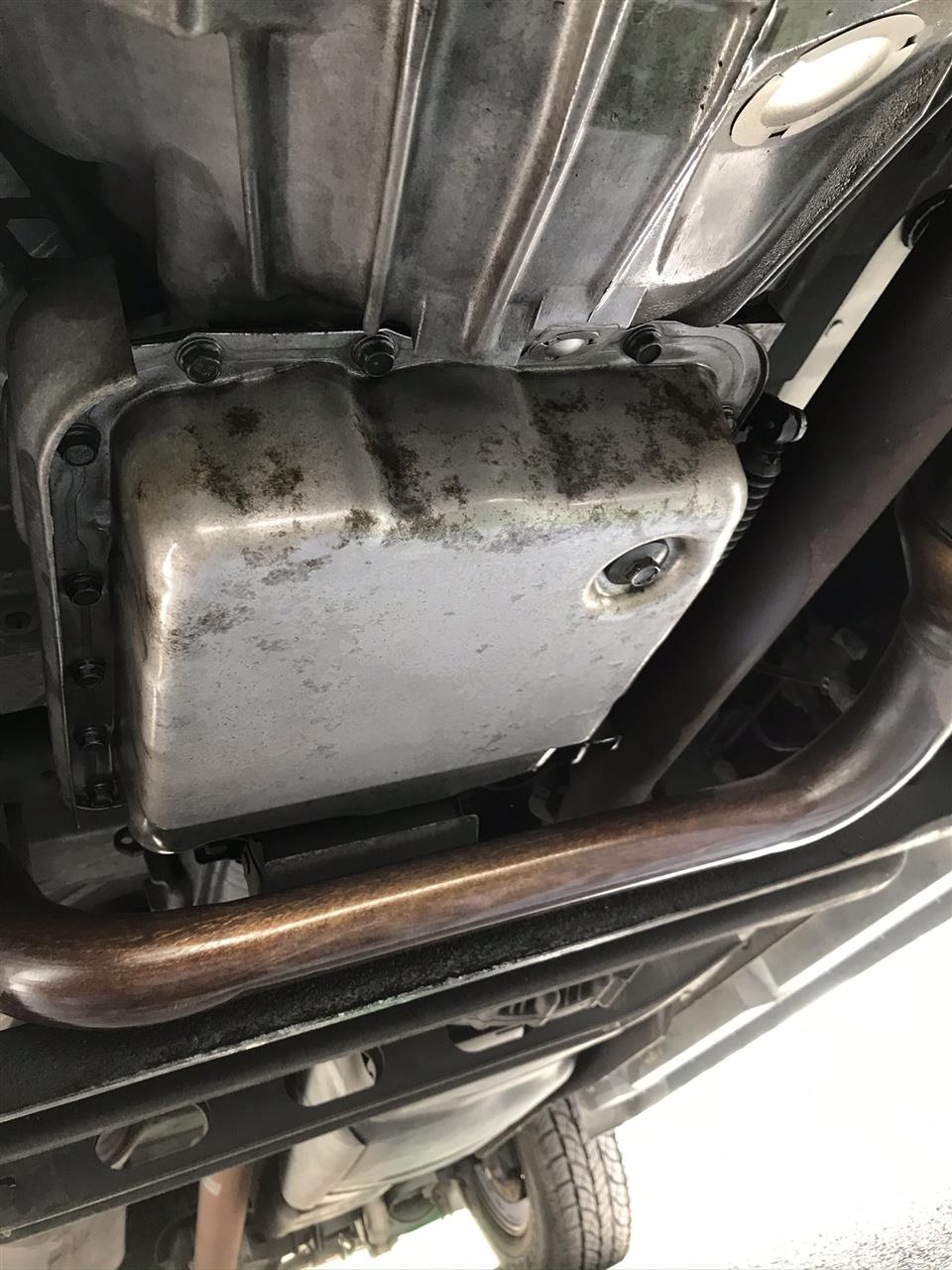

あとはATF交換と同じ要領でフィルターを付けオイルパンをして



ATFを4.7L入れて完了です。


バルブボディ内部にATFが入っていないのでR-N-Dとギアを入れ替え
少し走るとATFが内部に回るのかな？
エア抜きの方法はわからないけどこの方法で出来ました。

追記トランスミッションＯＨの時にわかりましたがジャッキと馬で4輪を浮かせた状態でエンジンをかけＰ-Ｒ-Ｎ-Ｄ-２-１とギアを入れ替える方法が良いと思います。
