ホンダ　ストリート
H4年式　HH4-2107780　走行16万キロ
デスビからオイル漏れ

パーツリストには載っていなかったがリペアパーツがあることがわかったので備忘録

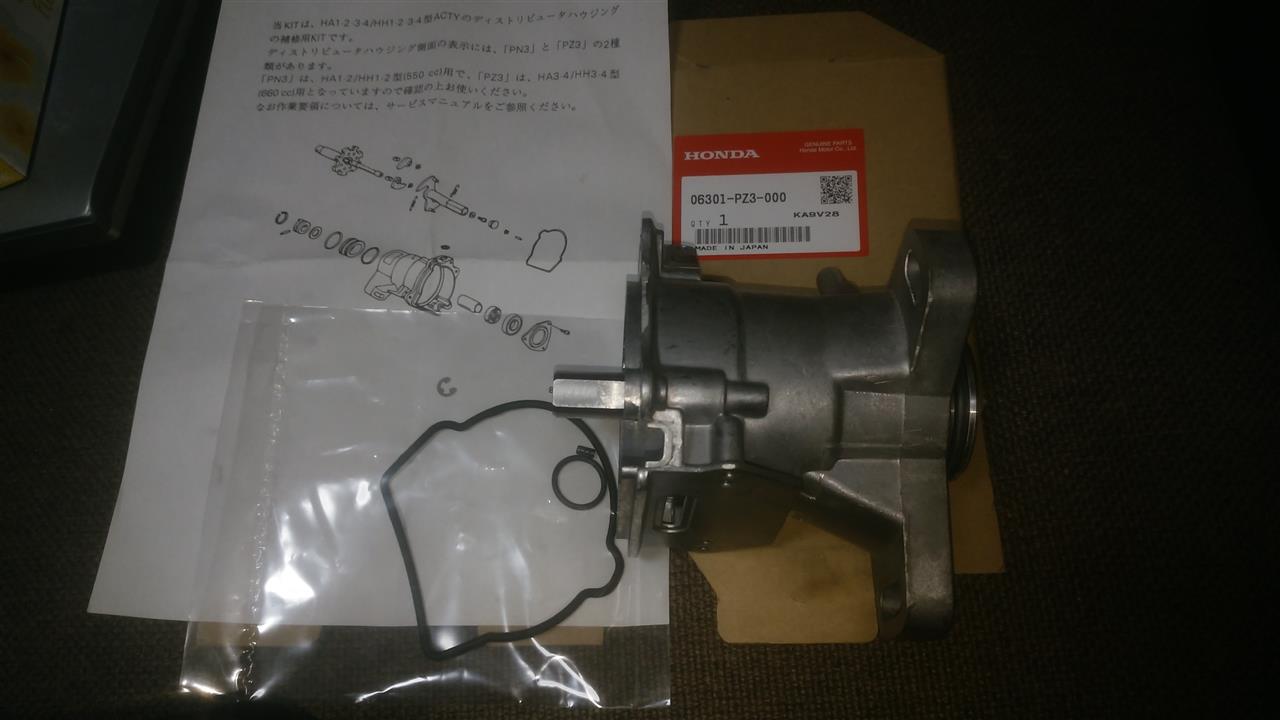

06301-PZ3-000　デスビハウジングキット　8100円

中古品やらリビルト品使うよりもお得感あり

デスビキャップ　30102-PZ3-J02
ローターヘッド　30103-P1A-004　　ついでに交換が吉

リフトに乗せたままうっかり走行状態にしたらABS警告灯が点きっぱなしになってしまったので、そのリセット方法を備忘録

助手席側センターコンソール脇に診断カプラー
ABSは二極のほう（ツメを指ではさめば簡単にはずれる）


①二極の端子を短絡
②ブレーキを踏んでから、イグニッションをONにする
③ＡＢＳのランプが消える
④ブレーキペダルを離すとＡＢＳランプが点灯する
⑤ブレーキペダルを踏むとＡＢＳランプが消える
⑥ブレーキペダルを離すと、ＡＢＳランプが二回点滅
⑦リセットが完了
⑧イグニッションをOFFにして、カプラーを元に戻す

一連の作業はチャチャッとする事

年式等
平成１１年　RF2-141****　 B20B 08505 0115

ウォーターポンプ交換
①上からPSポンプを外す
②ACコンプレッサーのところにあるストッパーインシュレーターのボルトを外しておく

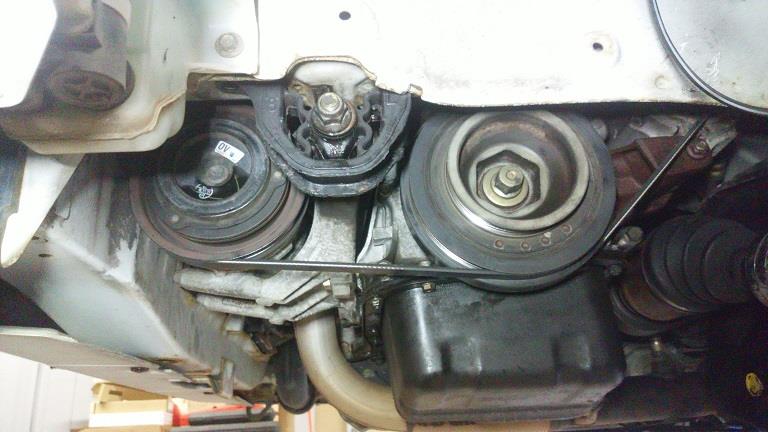

③エンジンマウントを外してエンジンを下げる

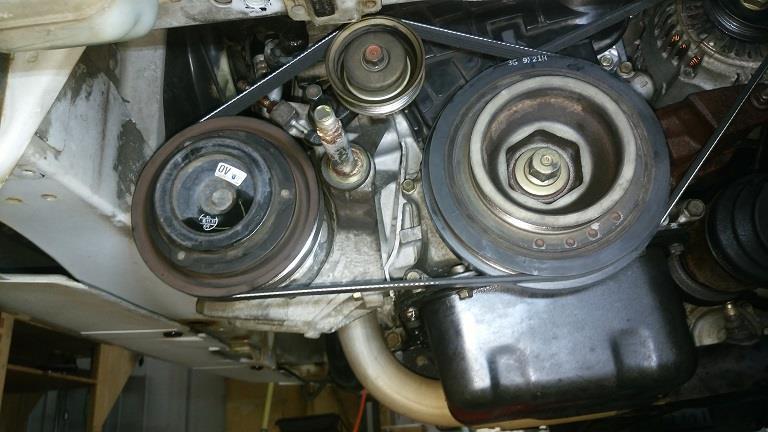

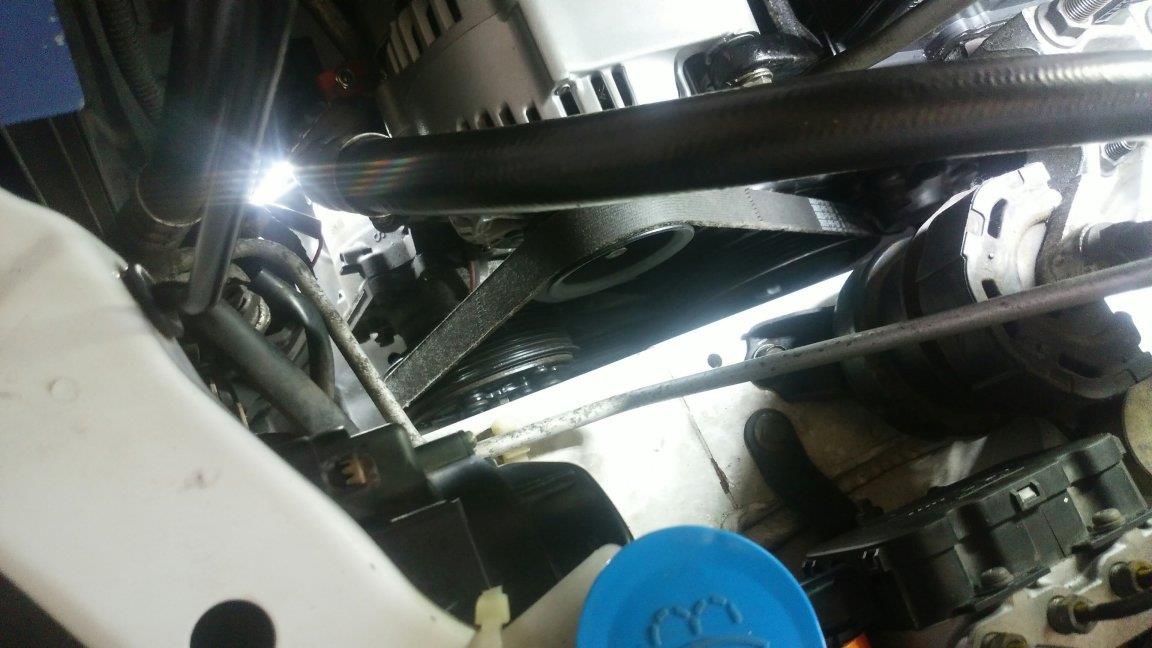

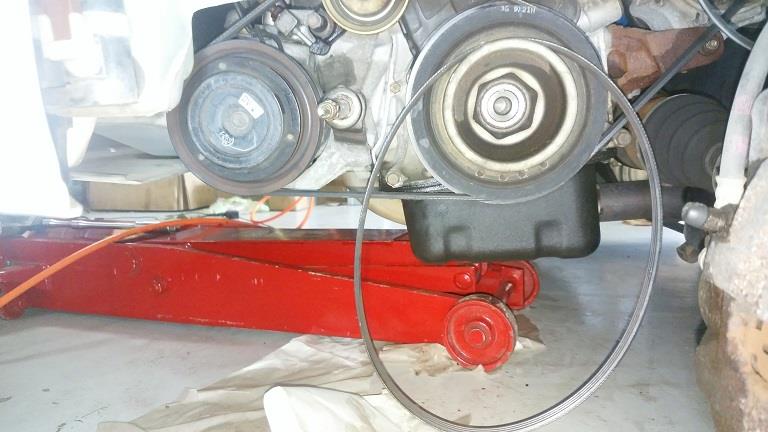

下げておくとACGベルトやACベルトの脱着がやりやすい
（ＰＳポンプをエンジンから切り離しておかないとエンジンを下げられない）

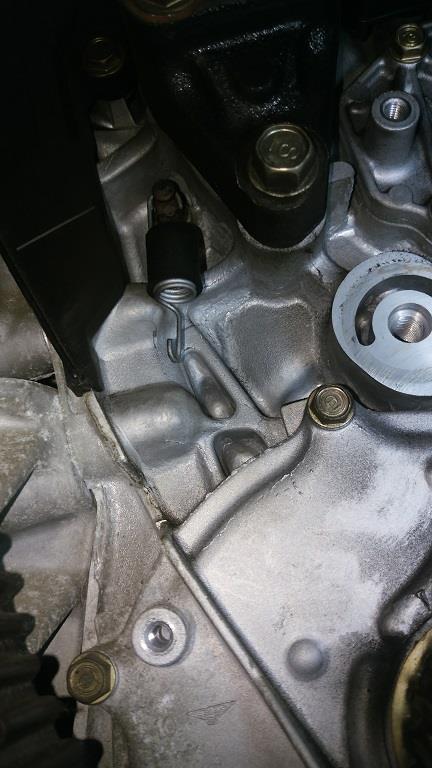

テンショナースプリングの方向

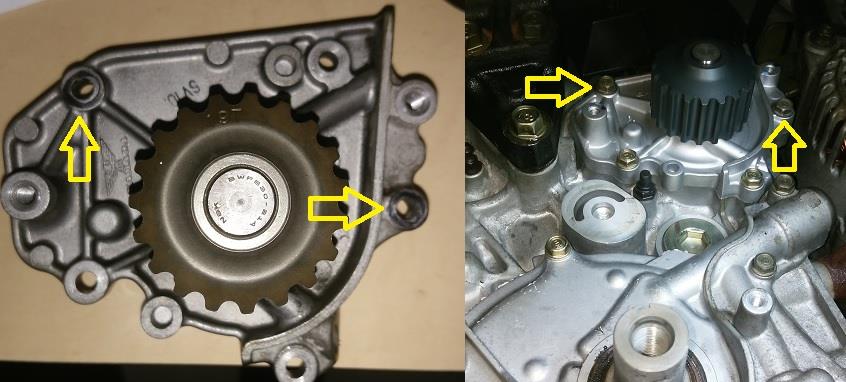

矢印の所に長いボルト（ウォーターポンプ）

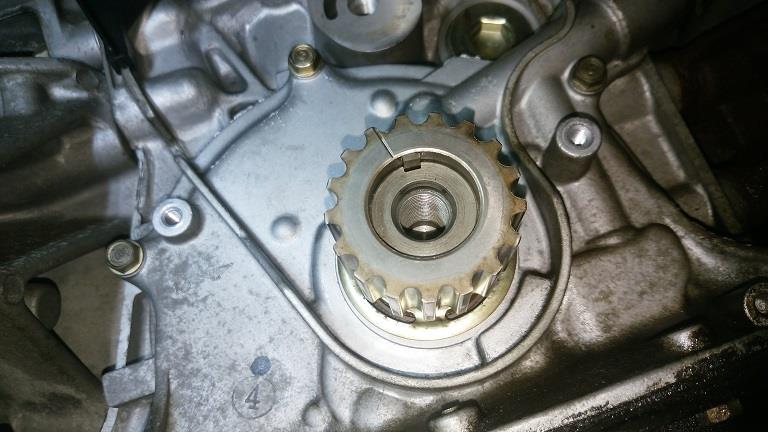

クランクプーリーはコッター部分が手前

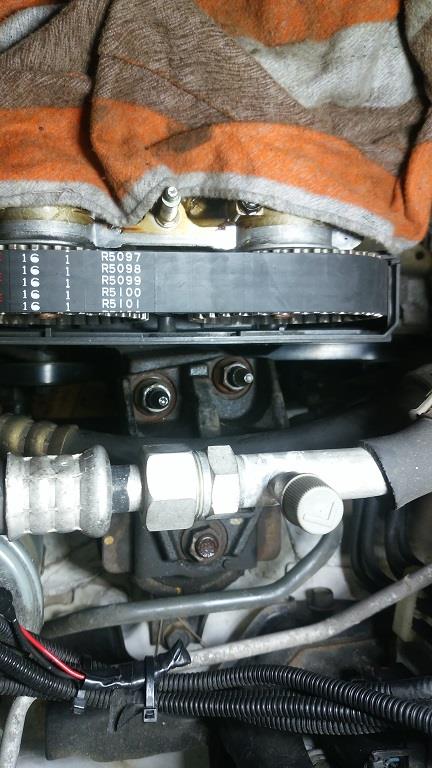

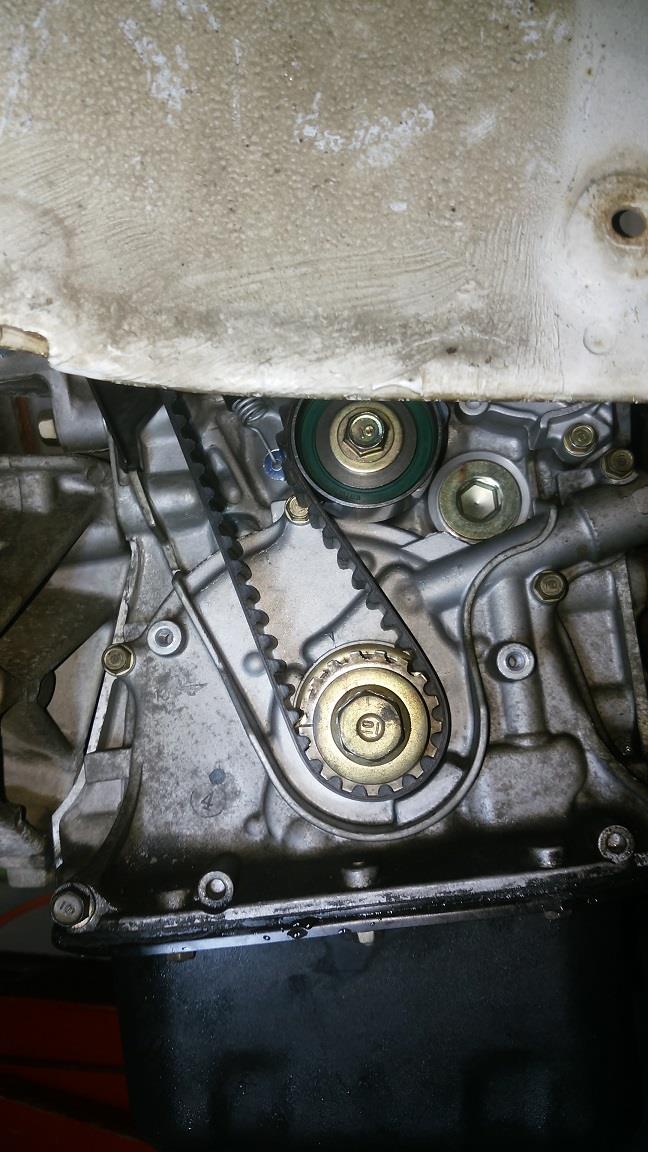

④タイミングベルトを正回転方向に３コマ分まわしてからテンショナーボルトを締め付ける


⑤ACGやACベルトを取り付ける

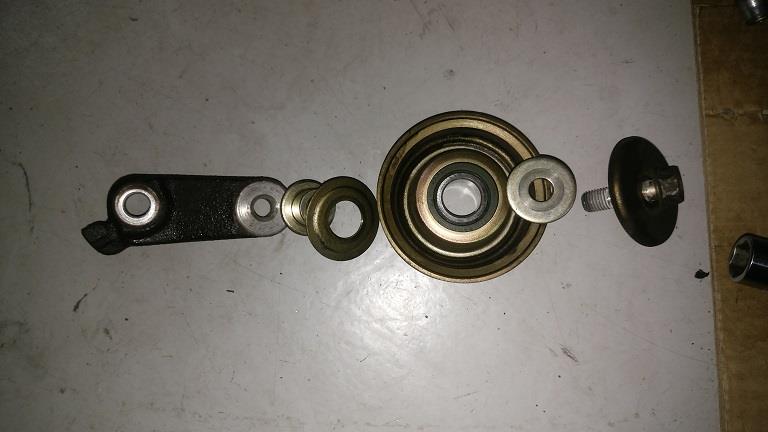

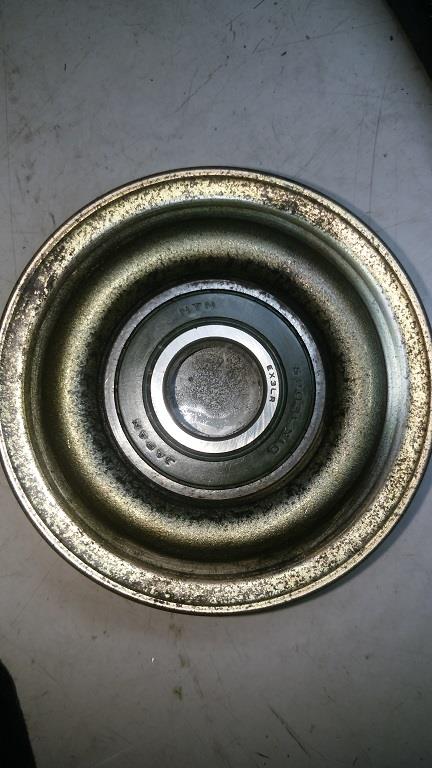

ACテンショナープーリーを展開した感じ

ベアリングの品番　NTN 6203LX10

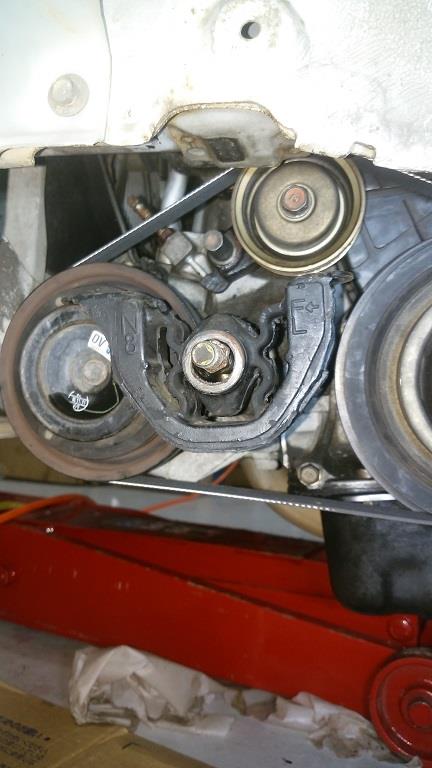

⑥ストッパーインシュレーターを仮付け
カラーとかは入っていない

⑦エンジンマウントを取り付ける


⑧フロントストッパーインシュレーターの取付


⑨PSポンプやベルトを取付した後、ヘッドカバーを取付て作業完了

H１７年式アイシス（ANM10W）がファーストアイドル時エンジンルームから異音ということで、テンショナーベアリングの交換を実施する事にしました。

音はシャリシャリシャリ、いかにもグリス切れという感じの音で今すぐ壊れる事はないかもしれませんが、１３万㎞走行していることもありウォーターポンプも併せての交換としました。

このオートテンショナー、エンジンマウントを外してエンジンを傾けないと外せません・・・
テンショナーを固定しているボルトがボディーにあたって抜けないんです。
トヨタといえば昔は優れた整備性でよく考えて作られているなと感心したものですが、今はその陰無く劣悪としかいいようのない整備性・・・モノコックにメンテナンスホールが開いていたらいいだけの話なので何とかしてほしいものです。

さて本題ですが、いざテンショナーを外してみると油圧式のテンショナーからドバドバとオイル漏れ・・・
当初ベアリングだけ交換のつもりでしたが、テンショナーAssyでの交換となりました。
ちなみにINA製のこのテンショナーに付いていたベアリングはNSK6203DUM×２個

テンショナーをネットで検索してみるとこのINA製のものが大体13,000円前後で販売されていますが、
純正パーツをパーツカタログで検索すると品番が16620-28011から16620-0W110に変更され、価格が２６，９００円。
トヨタ部品共販に確認するとさらに品番が16620-28090に変更、価格が１８，６００円との事。

この品番変更と価格差はいったい何なんだ？とさらに調べてみると、見つけました・・・
トヨタのリコール等情報のページ
http://toyota.jp/recall/campaign/070530.html

油圧式のテンショナーに問題があり、減速時などエンジンブレーキがかかる状態でテンショナーに力が加わるとオイル漏れして不具合が出る事がある様子。
この現車も対象に入っていてすでに対策済みになっているのですが、入庫段階の時点では改良された油圧式テンショナーで対策されていたようです。

詳細は中の人ではないのでわからないですが、最終的には機械式のバネによるオートテンショナーに変更することで対策がなされたようです。
先ほどの16620-28011　でバネ式テンショナーに代わっているようですが、
対策品KITが出ているようでその品番が　04007-24128　価格が１５，０００円ほど。


現車に付いている同じテンショナーでしかも安いからと、安直に油圧式テンショナーに交換しなくて良かったな～といったところでしょうか。

さてテンショナーの問題が解決して次にウォーターポンプを交換したのですが、

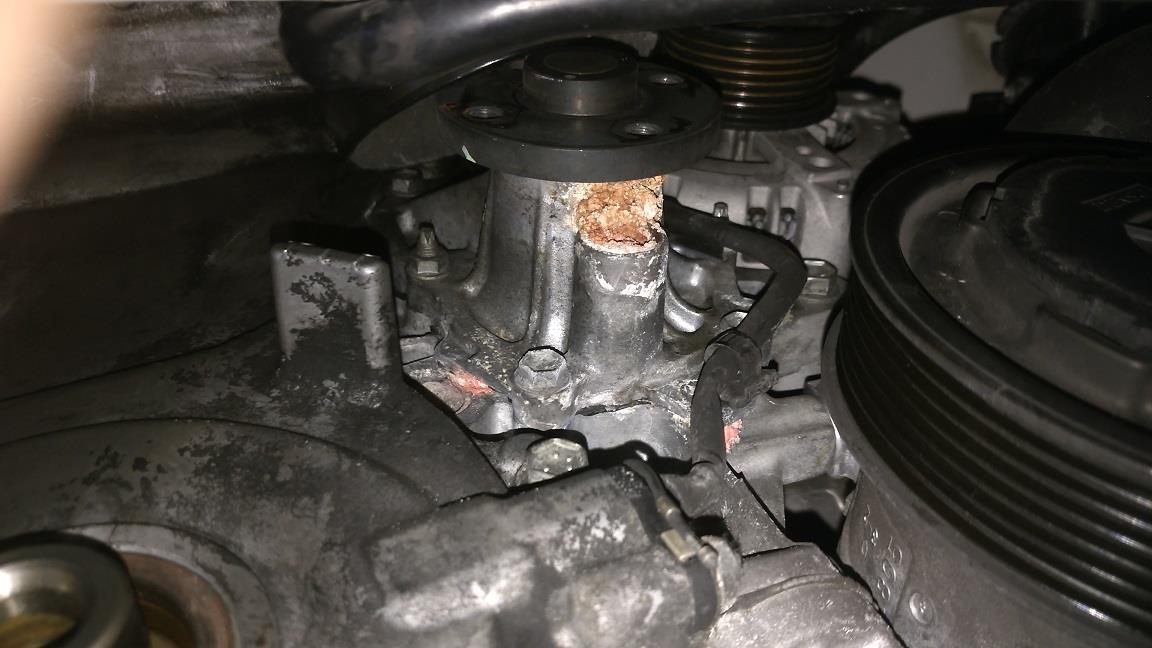

ついでのつもりで交換予定だったWPがこんなことになっていました・・・
すでに限界、ずいぶんとLLCが漏れだしていたようです。

新WPはGMB製のこれにしました。

さて、テンショナーとWPの交換ですっかり元気になったアイシス　長く乗って頂けたらと思います。
やはりクルマは定期的なメンテが必要ですねえ。

HONDAアコードワゴンACコンプレッサーAssy品番
　CH9　38810-PCA-006
　CF6　38810-PCA-006　で同じ

ACコンプレッサークラッチAssy品番
　CH9　38900-PCB-006
　CF6　38900-PCA-006　で中番違い


コンプレッサーAssyでの交換だとCF6用の物がくるが、
クラッチのみの交換だと違う物がくるので注意が必要
コイルの場合も違う物がくる

ただしCF6のクラッチとコイルをCH9に用いるのは問題が無さそう

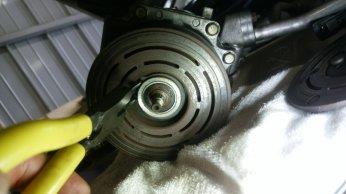

ベアリングから異音という事で、

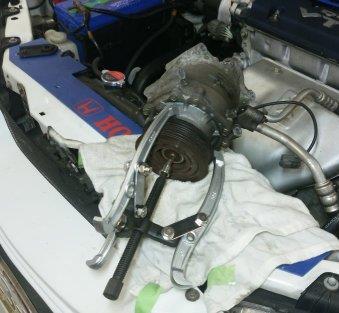

クラッチの欠品及びコンプレッサーAssyだと費用が高くなる為、ベアリング単体の交換にチャレンジしてみました。





ACの配管を外すことなくクラッチベアリングを交換できそうで助かりました。

←CH9用

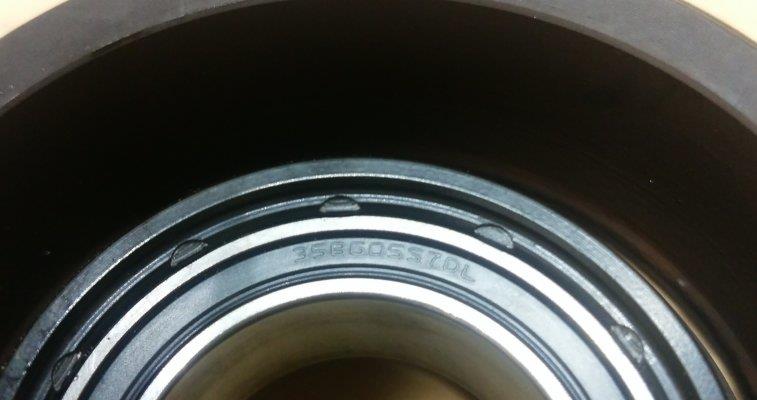

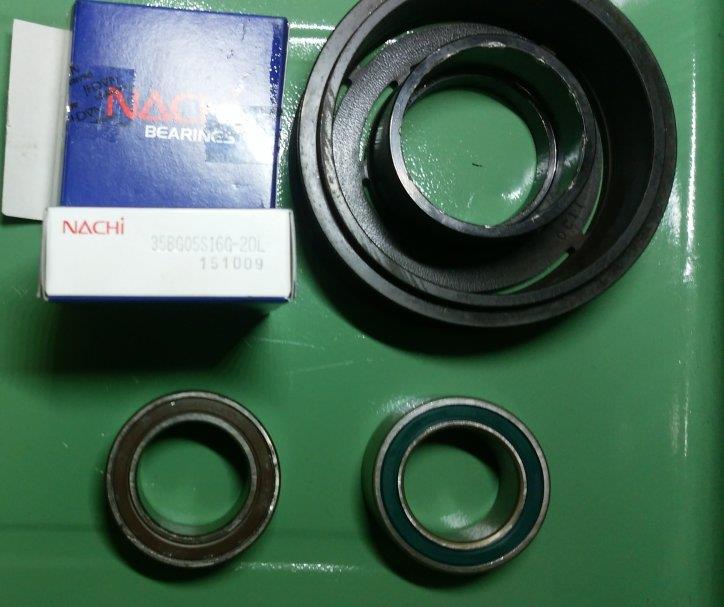

Nachi製　35BG05S7DL　35×50×20　（内径×外径×幅）

←CF6用
NSK製　35BD219DUK　35×55×20

ベアリングから異音という事で、外径が大きくベアリング単体の強度が高そうなCF6用をチョイスすることにしました。
ちなみに各ベアリングメーカーの品番をあげておくと
NSK　35BD219DUK
koyo　DAC35550020
Nachi　35BG05S10G-2DST2　や　DL　等々

パーツリストに品番がのっていない部品の発注にはそれなりに骨が折れるだろうなあとは思っていましたが、
なんとかかんとかNachi製ベアリングをGetすることができました。


ネットで上記品番をたたくと画像付でいっぱい出てきますが、ほぼ外国製の箱までまるまるコピーした得体の知れない物ばかりです。日本製のしっかりとした品質のベアリングを入手するにはそれなりに苦労します。入らない物ではないのですが、余計な労力を使いたくない場合はリビルトコンプレッサーを購入して替えたほうが手っ取り早いようです。



一月ほどかかってしまいましたが、ACコンプレッサークラッチベアリング交換できました。

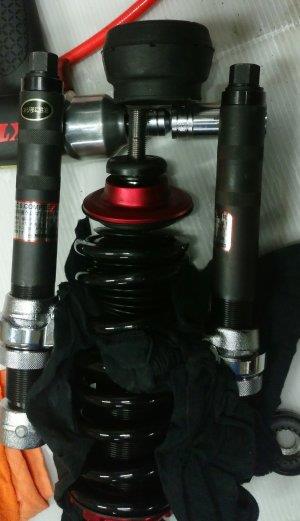

フロントサス取り外し要領

・ワイパー取り外し
テーパースプラインで、はまっているだけなのでCRC等を用い気合いで外す。



・アッパーカバー？プラスチック製のカバーを取り外す事が必要

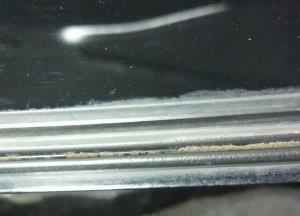

フロントガラス下端に樹脂製の受け（メス）

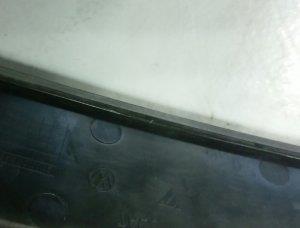

カバー側がオスになっていて、はめ込む形になっている。
外すときはカバーを上方向に持ち上げる様にして外す。



・フロントアッパーマウント

右が新品
左が３万㎞ほど走行した物（５㎜ほどのヘタリあり）

・マウントの方向など

ベアリングは旧を使用（ブリッツ車高調が新品ベアリングに対応してないように思われたため）


※その他注意点

・ロングタイプの7㎜六角レンチか、懐の深い２１メガネレンチが必要
インシュレーターを取り外す時に使用（写真取り忘れ）
