tege2dの愛車 [スズキ ジムニー]

整備手帳

作業日:2024年4月8日

HITACHI ht06タービン オーバーホール(DIY)その3

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級

作業時間 12時間以上
1
アクチュエーターロッドはリベットで固定されていたので、サンダーで頭を飛ばして外しました。しかし、そのリベットの残りがどうしても外れませんでした。これでまた時間を要しました。おそらく炙ってから挿入してあるよう。
2
リベットの残りをギリギリまでサンダーでカットして、あとはなんとか押し出しました。
3
リベットなどないので、このボルトでアクチュエーターの接続部を作りました。確かスロットルを固定しているボルトだったと思います。
4
ボルトを電動ドリルで加えて回し、サンダーで頭を削って、なるべく頭を低くします。
使うのはこの赤丸のところくらい、黒マジックで記したあたりでカット。
5
こんなふうにしました。Cクリップでとめるため、その溝を作りました。これは電動ドリルで加えて回して、金切ノコの刃を当ててやりましたが、なんとか大丈夫そう。
6
接続できました。
7

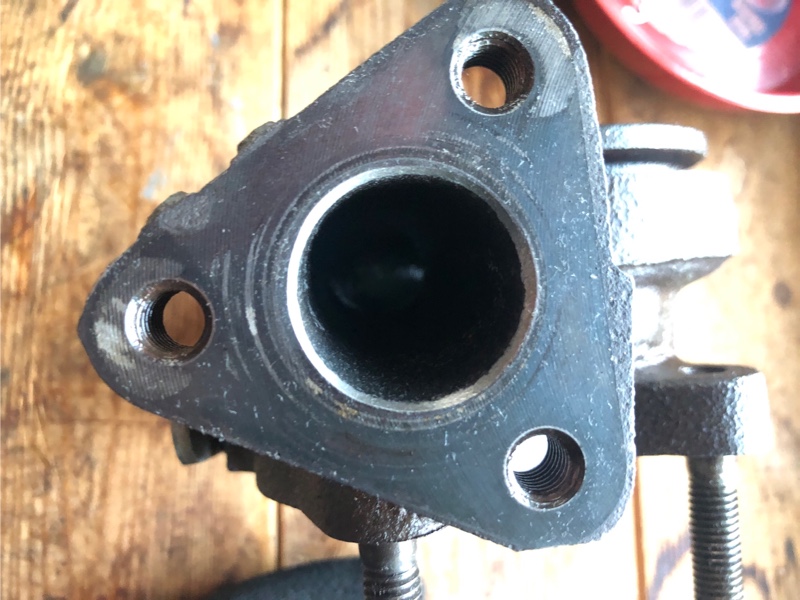

エキマニとの接合部を少しスムージングして。
8

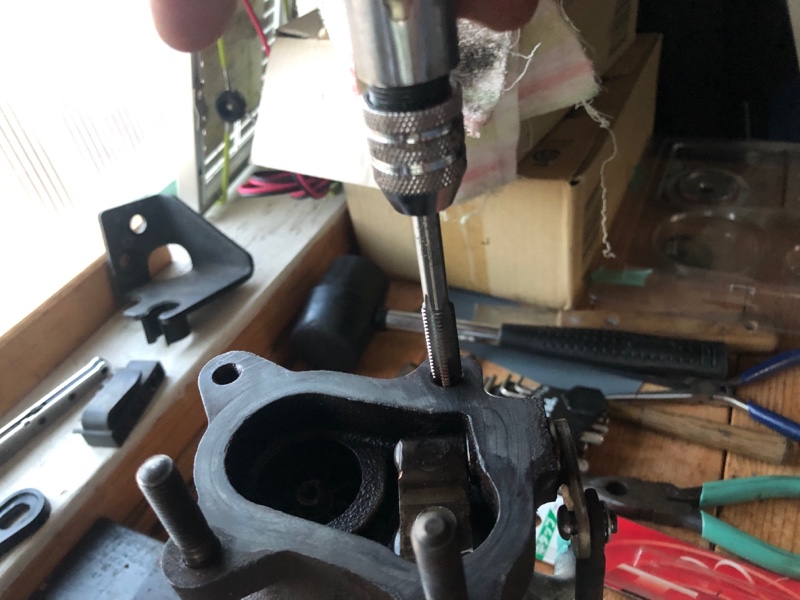

ボルトの入るところは全てタップたてて。
9
バンド付けて締め込んで。アクチュエーター取り付けて…完成しました❗️
ここまで1年半ほどかかりました。途中諦めそうになったことが何度も何度もありましたが、皆さんの情報のおかげもあり、なんとかここまで出来ました。
あとは、いつかこのタービンを組んでみたいと思います。
